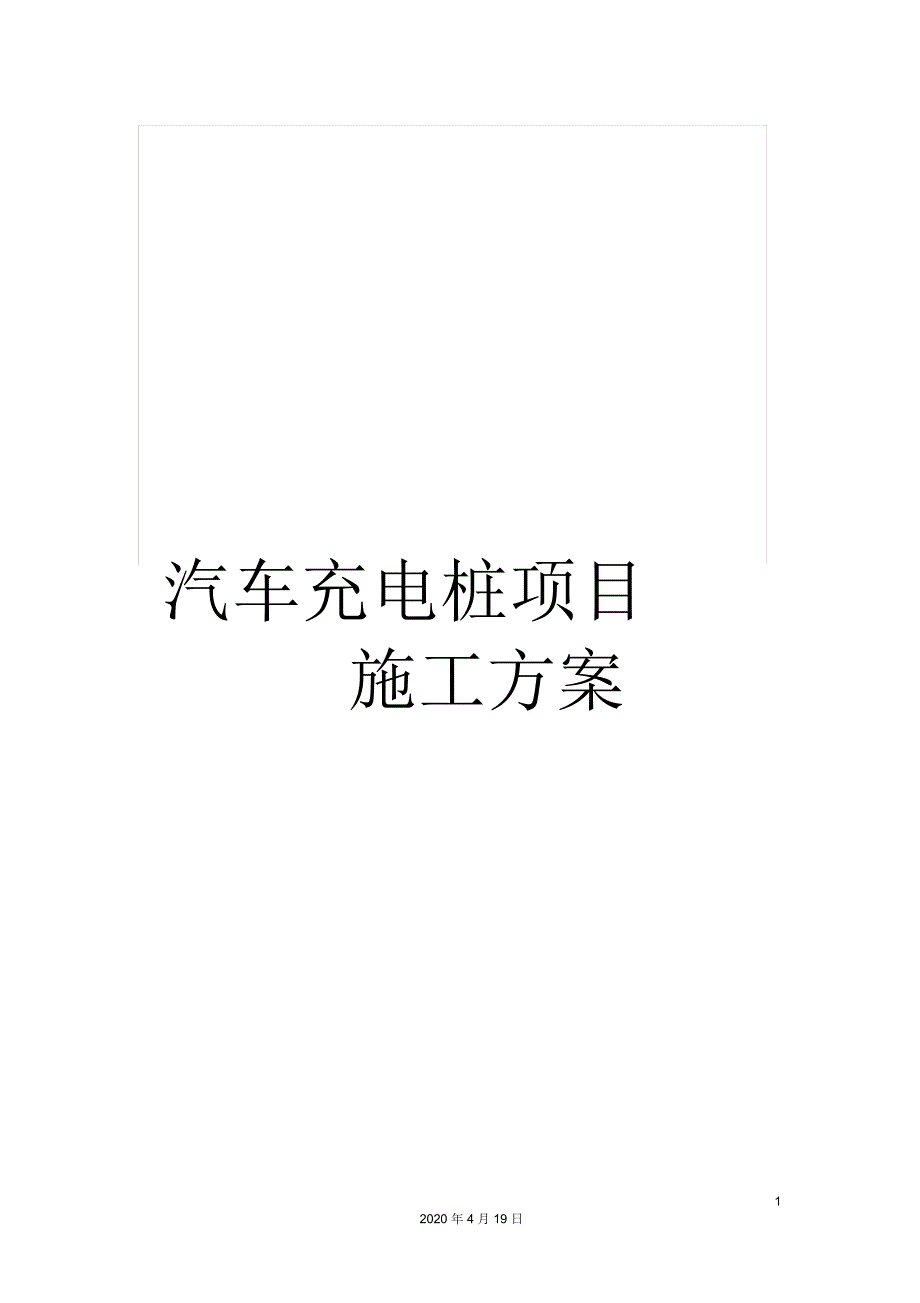

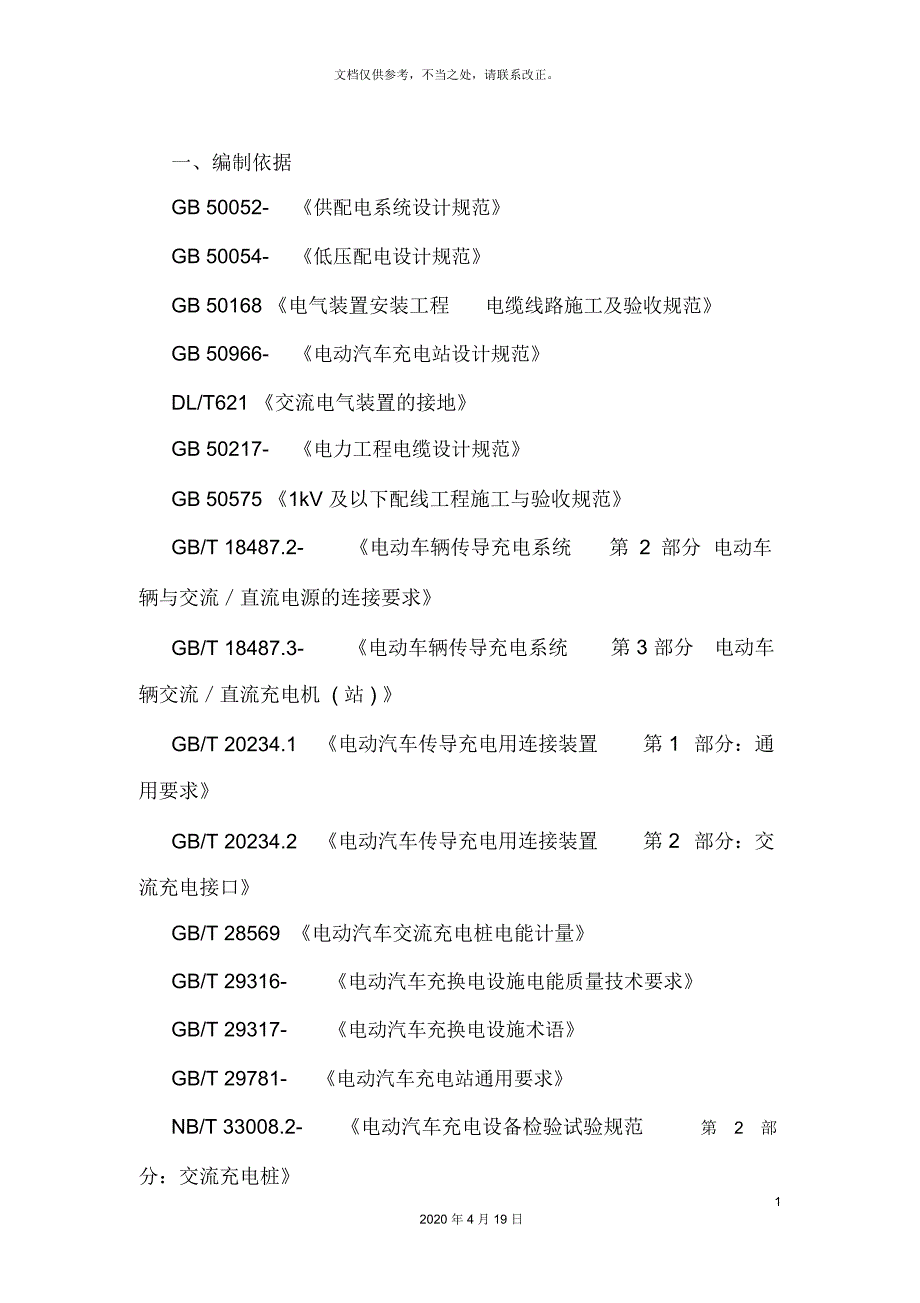

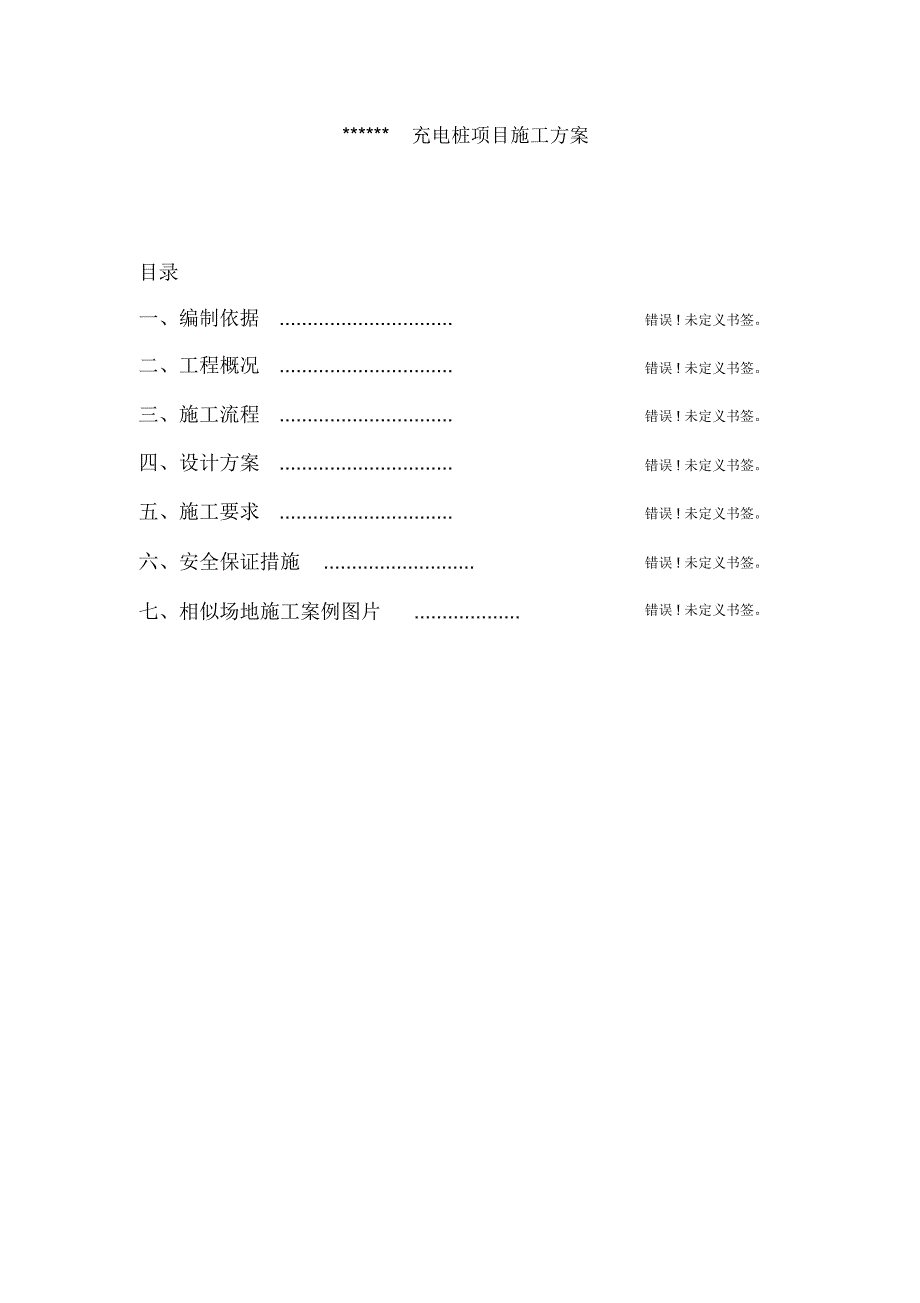

1、汽车充电桩项目施工方案12020 年 4 月 19 日*充电桩项目施工方案目录一、编制依据.二、工程概况.三、施工流程.四、设计方案.五、施工要求.六、安全保证措施.七、相似场地施工案例图片.错误 ! 未定义书签。错误 ! 未定义书签。错误 ! 未定义书签。错误 ! 未定义书签。错误 ! 未定义书签。错误 ! 未定义书签。错误 ! 未定义书签。文档仅供参考，不当之处，请联系改正。一、编制依据GB 50052-供配电系统设计规范GB 50054-低压配电设计规范GB 50168 电气装置安装工程电缆线路施工及验收规范GB 50966-电动汽车充电站设计规范DL/T621 交流电气装置的接地GB
2、50217-电力工程电缆设计规范GB 50575 1kV 及以下配线工程施工与验收规范GB/T 18487.2-电动车辆传导充电系统第 2 部分电动车辆与交流直流电源的连接要求GB/T18487.3-电动车辆传导充电系统第 3 部分 电动车辆交流直流充电机 ( 站 ) GB/T20234.1电动汽车传导充电用连接装置第 1部分：通用要求GB/T20234.2电动汽车传导充电用连接装置第 2部分：交流充电接口GB/T 28569 电动汽车交流充电桩电能计量GB/T 29316-电动汽车充换电设施电能质量技术要求GB/T 29317-电动汽车充换电设施术语GB/T 29781-电动汽车充电站通用要
3、求NB/T 33008.2-电动汽车充电设备检验试验规范第 2 部分：交流充电桩12020 年 4 月 19 日文档仅供参考，不当之处，请联系改正。二、工程概况1、项目简介本项目为*充电桩安装项目，地址位于*，由*安装3 台7KW交流充电桩。本款充电桩产品经国家3C认证、 TUV 莱茵认证，国网电科院实验验证中心、国网自动化设备电磁兼容实验室、上海电器设备检测所检测，安全可靠。产品外观简洁大方、安装方便。地下车库采用壁挂式，户外车位采用落地式安装，安装位置在车位侧后方，不占用车位，不影响车辆进出。2、产品参数产品型号： DH-AC0070XX05产品尺寸： 340*140*460mm安装方式：
4、落地式或壁挂式最大功率： 7KW输入电压： AC220 15%输入模式：单相三线制工作频率： 45-55HZ输出电压： 220V输出电流范围选择：0-32A防护等级： IP55材质： SMC3、产品功能22020 年 4 月 19 日文档仅供参考，不当之处，请联系改正。（ 1）充电桩智能控制器对充电桩具备测量、控制与保护的功能，如运行状态监测、故障状态监测、以及充电过程的联动控制。（ 2）具备防雷保护、过载保护、短路保护和漏电保护功能。（ 3）充电便捷，即插即用。三、施工流程充电桩建设工程主要包含四个阶段：施工准备、工程施工、工程验收和工程移交阶段，每个阶段都有具体的施工流程，具体施工流程如下图所示。充电桩建设工程施工流程程施工准备签施工合同现场勘查施工图设计施工预算物料准备安全技术交底工程施工开工申请报告基础施工电缆敷设隐蔽工程验收设备安装通电调试工程验收准备竣工资料竣工验收申请工程验收功能验收竣工验收报告工程款结算工程移交四、设计方案32020 年 4 月 19 日
