1、计算机网络系统施工方案含调试方案施工流程项目组成员，分工明确，责任到人，同时还应发扬相互协作精神，严格按照各项规章制度、工作流程开展工作。项目具体实施步骤采用总体实施方案，实施步骤分为以下四个阶段：第一步是前期准备阶段第二步是实施阶段第三步是验收阶段第四步是配合使用阶段（特别设置）前期准备阶段包括工程方案设计和实施方案设计，及工程前期准备工作。工程方案设计由项目经理负责组织，设计组负责完成，实施方案设计由项目副经理负责组织，项目经理协助工程技术组、质量管理组、项目管理组负责完成。项目实施阶段网络系统项目实施阶段，是整个工程项目管理的最重要阶段。该阶段的周期紧，而且工程施工量大而技术性强，无论从

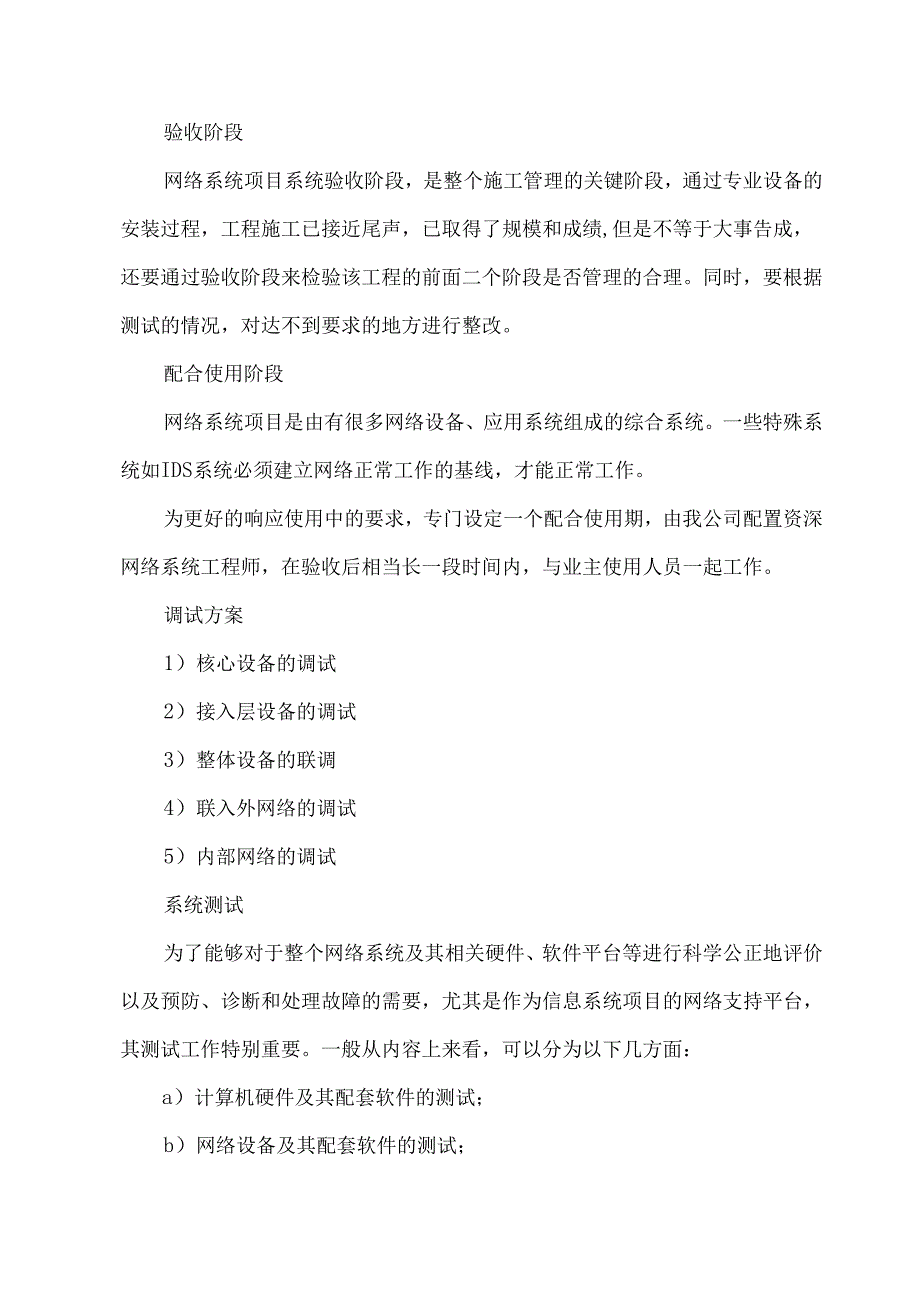

2、安装的量上及安装的时间要求上都是非常严格的。整体实施阶段由项目副经理负责组织，由工程技术组，质量管理组，项目管理组完成。设计组作为支援。我们将采用网络管理模式,来适应不同时期的工程内容，既要大面积全方位合理有序的交叉施工,又有各专业按照自己的施工顺序，按照流水模式施工。验收阶段网络系统项目系统验收阶段，是整个施工管理的关键阶段，通过专业设备的安装过程，工程施工已接近尾声，已取得了规模和成绩,但是不等于大事告成，还要通过验收阶段来检验该工程的前面二个阶段是否管理的合理。同时，要根据测试的情况，对达不到要求的地方进行整改。配合使用阶段网络系统项目是由有很多网络设备、应用系统组成的综合系统。一些特殊

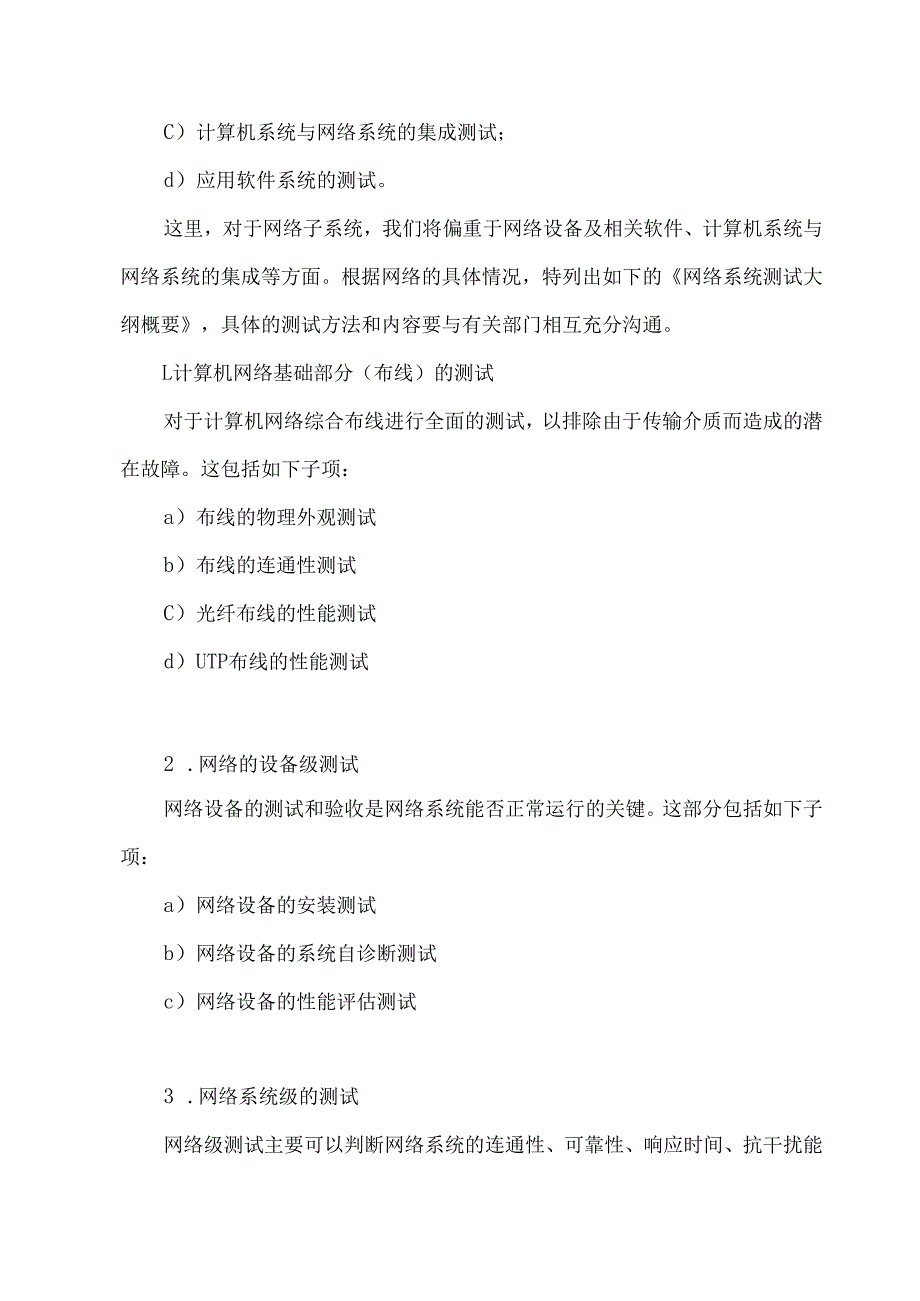

3、系统如IDS系统必须建立网络正常工作的基线，才能正常工作。为更好的响应使用中的要求，专门设定一个配合使用期，由我公司配置资深网络系统工程师，在验收后相当长一段时间内，与业主使用人员一起工作。调试方案1）核心设备的调试2）接入层设备的调试3）整体设备的联调4）联入外网络的调试5）内部网络的调试系统测试为了能够对于整个网络系统及其相关硬件、软件平台等进行科学公正地评价以及预防、诊断和处理故障的需要，尤其是作为信息系统项目的网络支持平台，其测试工作特别重要。一般从内容上来看，可以分为以下几方面：a）计算机硬件及其配套软件的测试；b）网络设备及其配套软件的测试；C）计算机系统与网络系统的集成测试；d）
4、应用软件系统的测试。这里，对于网络子系统，我们将偏重于网络设备及相关软件、计算机系统与网络系统的集成等方面。根据网络的具体情况，特列出如下的网络系统测试大纲概要，具体的测试方法和内容要与有关部门相互充分沟通。L计算机网络基础部分（布线）的测试对于计算机网络综合布线进行全面的测试，以排除由于传输介质而造成的潜在故障。这包括如下子项：a）布线的物理外观测试b）布线的连通性测试C）光纤布线的性能测试d）UTP布线的性能测试2 .网络的设备级测试网络设备的测试和验收是网络系统能否正常运行的关键。这部分包括如下子项：a）网络设备的安装测试b）网络设备的系统自诊断测试c）网络设备的性能评估测试3 .网络系
5、统级的测试网络级测试主要可以判断网络系统的连通性、可靠性、响应时间、抗干扰能力、安全性等诸方面。这是单纯从网络环境的角度来评价网络系统的情况。这里分为如下子项：a）网络系统的连通性测试b）网络系统的响应时间测试C）网络系统的可靠性测试d）网络系统的抗干扰能力测试e）网络系统的安全性测试f）网络系统的可管理性测试4 .计算机系统和网络系统的集成测试计算机网络系统作为应用系统的支撑系统平台，必须与整个计算机系统结合从集成的高度进行系统测试。而且这种测试行为即使在系统的维护阶段也是十分必要。这里分为如下子项：a）网络集成系统的连通性测试b）网络集成系统的稳定性测试C）网络集成系统的负载测试d）网络集
6、成系统的异常测试1、网络系统的初步检测对于网络设备，其测试成功的标准为：能够从网络中任一机器和设备（有Ping或TeInet能力）Ping及TeInet通网络中其它任一机器或设备（有Ping或TeInet能力）。由于网络设备较多，不可能逐对进行测试，故可以采用如下方式进行：a）在每一个子网中随机选取两台机器或设备，进行Ping和Telnet测试；b）对每一对子网测试连通性，即从两个子网中个选一台机器或设备进行Ping和Telnet测试；C）测试中，Ping测试每次发送数据包不应该少于300个，Telnet连通即可。Ping测试的成功率在局域网内应该达到100%,在广域网内由于线路质量问题，视具
7、体情况而定，一般不应该低于80%；d）测试所得到具体数据填入初步测试方案。2、网络系统的试运行测试试运行由系统集成商代表负责，用户和设备厂商密切协调配合。在试运行期间要完成以下任务：a）监视系统运行b）网络基本应用测试C）可靠性测试d）下电重启测试e）冗余模块测试f）安全性测试g）网络负载能力测试h）系统最繁忙时访问能力测试3、网络测试：对计算机网络VLAN隔离性、NAT转发、路由转发、安全策略等方面进行功能测试。网络测试分类序号检查内容是否符合要求一备注一、本本备置一版基设配1主机软件版本是网络设备厂家正式发布的版本或授权使用的版本。口是口否2软件版本：软件版本是网络设备厂家正式发布的版本或
8、授权使用的版本。口是口否3日志信息：正常工作情况下，路由器、交换机和防火墙日志功能打开，所有Debug信息应该关闭。口是口否4设备主机名（sysname）：如果客户有自己的命名规则，按照客户的规则设置主机名；如果没有，按规范（节点代码一局点缩写设备名设备序列号（A、B、C等）正确设置设备主机名。口是口否5主控板外网口或低端交换机的“M0”口：只限于用于网管、版本升级等小流量的连接，不要挂接访问量很大的设备。口是口否6系统时间：时间设置应与北京时间一致（时间差不大于5分钟），便于日后定位故障时间和跟踪信息。口是口否7支持文件系统的交换机或者高端路由器(NE系歹(J)的flash回收站里不应该存放
9、大量未清空的无用版本或者文件。口是口否8文件：配置文件有备份并在客户处有保存。口是口否、用户及系统安全管理9系统视图：必须设置SUPerpasswordo口是口否10密码/口令：各种口令/密码(password)建议按照客户规范设置，使用密文格式，符合安全要求，不主张使用用户名充做口令口是口否11Telnet登录控制：Telnet口令和system口令的设置按照客户规范，尽量不一致。口是口否12网管根据需要正确配置，配置的参数与网管计算机一致。口是口否三、接口配置13FE/GE端口配置：端口模式须与对端一致口是口否14在交换机的trunk端口上不应该允许所有的vian通过，而需要精确指定VIa
10、l1。15VIan配置：设置VIan逻辑接口时，逻辑接口按顺序使用，索引要有规律。合理划分VLAN,尽量减小广播域。口是口否16FE/GE端口配置：设置多个子接口时，从1开始按顺序使用。口是口否17接口描述：所有激活接口都使用description命令进行规范描述，建议按照客户规范进行描述；如果客户没有相应规范，按照下列规则进行描述，接口描述规则：To对端设备名，速率例如：descriptionTOYMK_NE16_A155M)口是口否18其他接口配置：所有其它接口配置数据必须符合实际情况，不能出现不正确、不完整、不规范及多余的数据。口是口否四、IP地址、路由协议配置19IP地址分配：IP地址
11、分配应有原则、有规律、易扩容。地址分配有结构、有层次，用户网段、网管网段、设备对接网段等要分开规划。口是口否20IP地址分配：用户网段应按接入设备分段分配。口是口否21IP地址分配：对于网络设备间互联的接口IP地址，子网掩码为30位。口是口否22IP地址分配：100pback接口的地址子网掩码为32位。口是口否23IP地址分配：同类地址分配应连续，符合VLSM/CIDR原则，便于合并和以后扩容口是口否24OSPF配置：Routerid要事先规划分配好，建议使用100pback接口的ip地址，并使用routerid命令配置。口是口否25OSPF配置：接口cost的计算方法要统一，无规划时保持缺省
12、值以便路由负荷分担。口是口否、备行况五设运情26telnet和串口登录:telnet和串口两种方式能正常登录。口是口否27接口状态：正在使用的接口应为UP,未用接口应为downo口是口否28统计数据：查看各个使用的Port、PVC收发统计数据是否正常。口是口否29日志内容：无系统稳定性方面的问题记录。口是口否30路由协议：动态路由协议运行正常，邻居关系建立正常。口是口否31链路连通性：如在广域网口上（会其他互联的接口）Ping对端直连地址，可以Ping通8100字节的大包。是口否32主备倒换：路由器、交换机、防火墙在主备倒换之后工作正常。（在不影响业务的时候执行，如条件不具备，可不进行检查）口是口否33设备状态查看：如果显示故障单板，不应继续插在槽位上，避免引起其它问题。口是口否图1.图表计算机网络系统测试表
