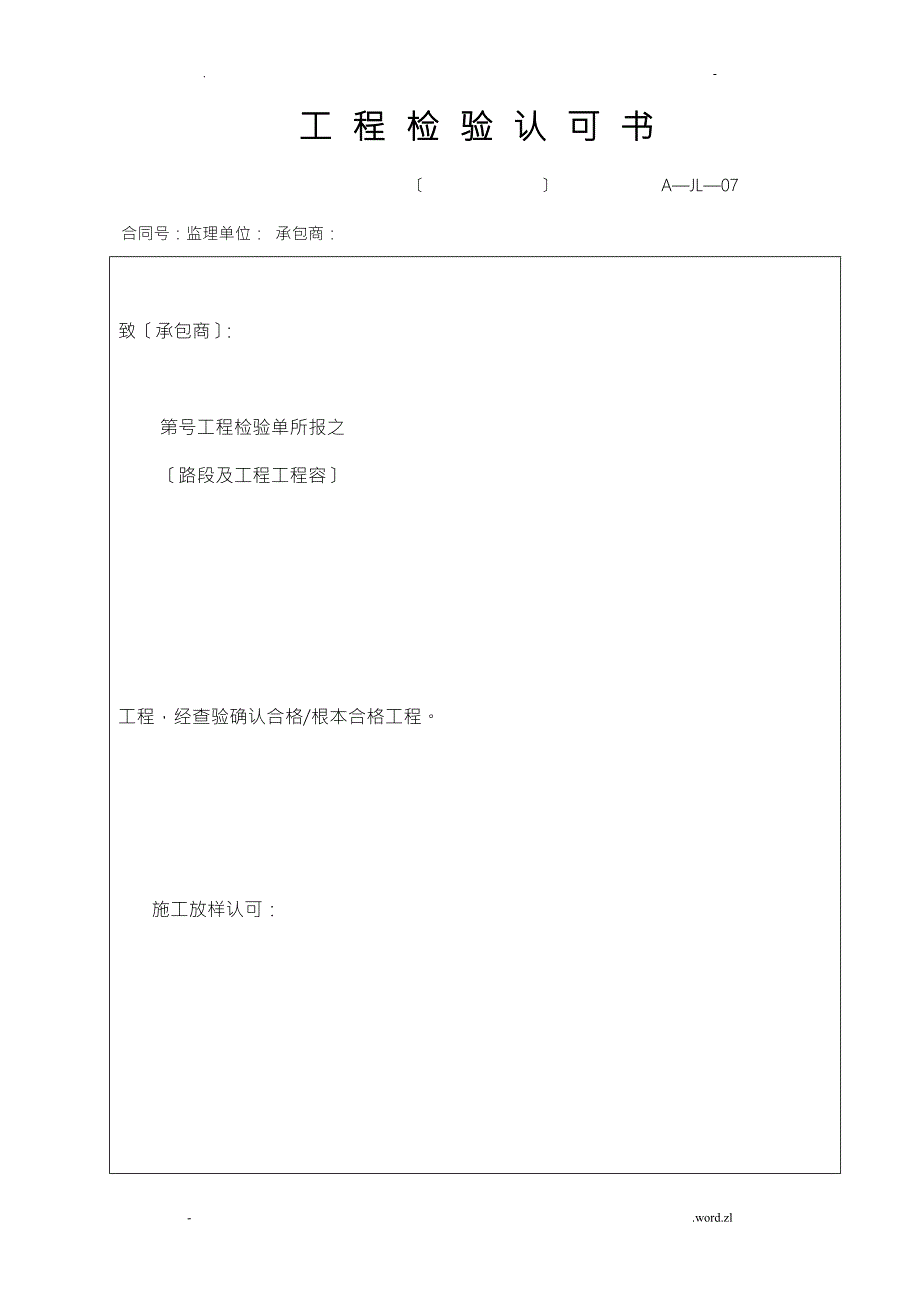

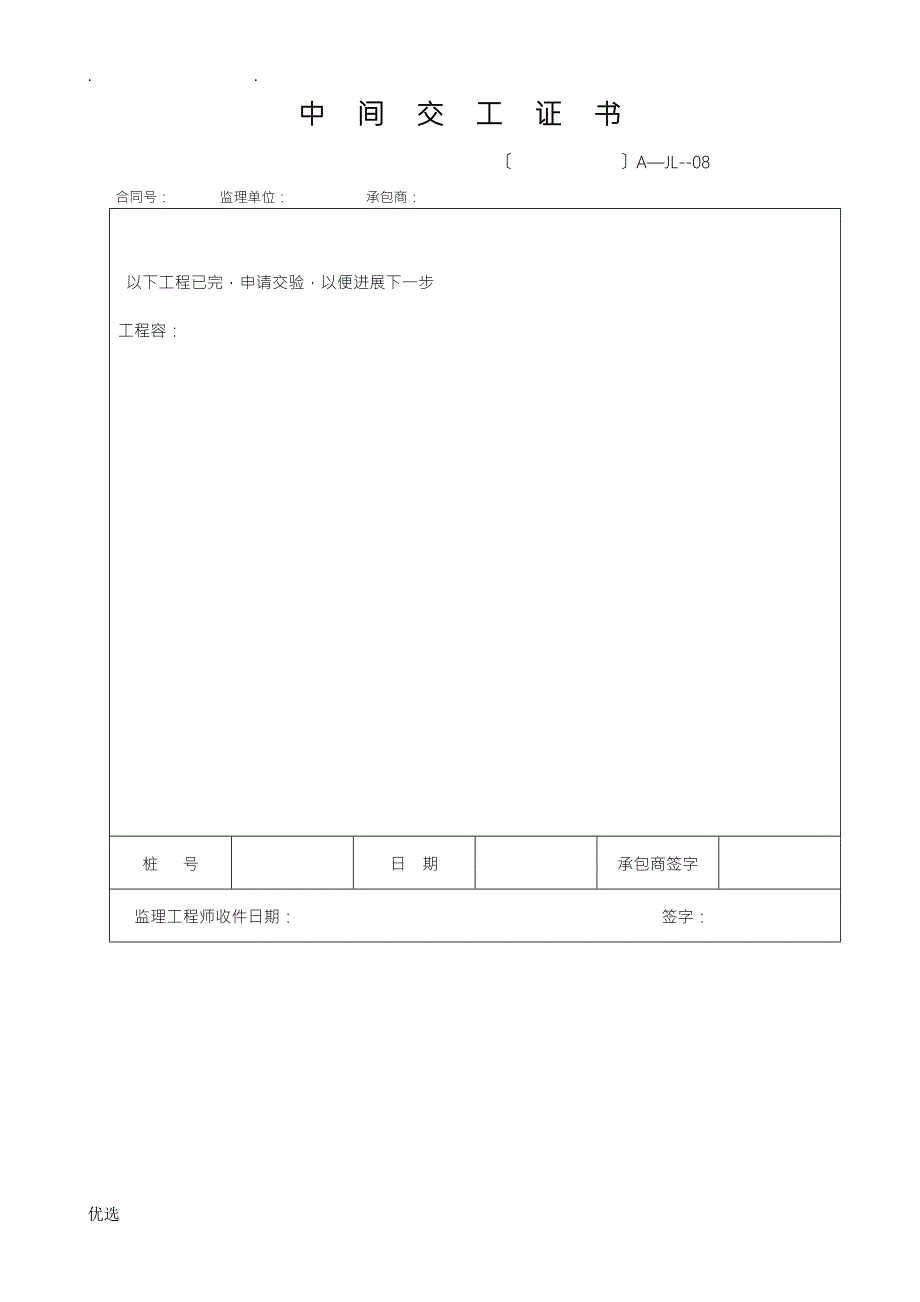

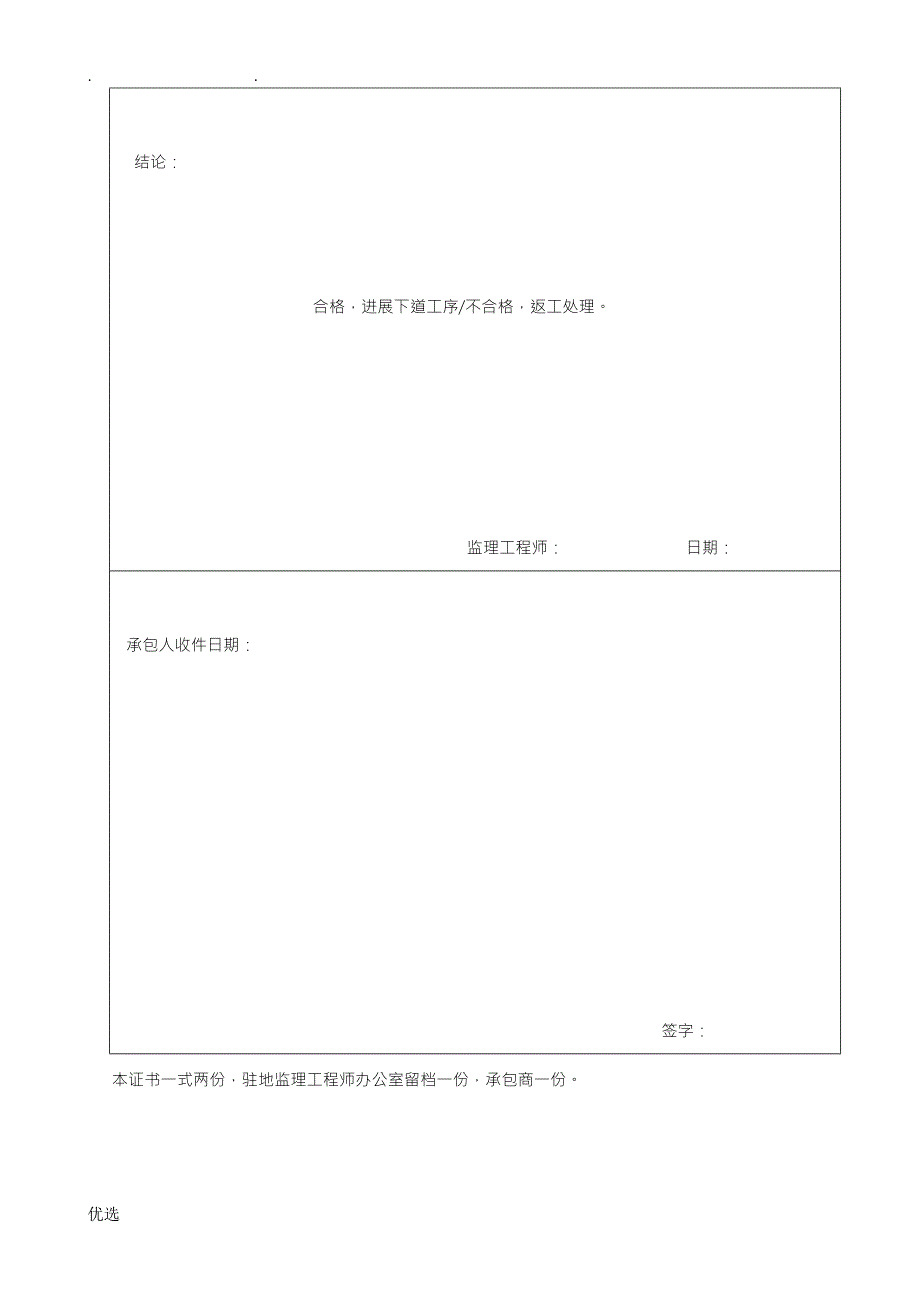

1、 .中间交工证书 AJL-08合同号: 监理单位: 承包商: 以下工程已完,申请交验,以便进展下一步工程容:桩 号日 期承包商签字监理工程师收件日期: 签字:结论:合格,进展下道工序/不合格,返工处理。监理工程师: 日期: 承包人收件日期: 签字: 本证书一式两份,驻地监理工程师办公室留档一份,承包商一份。优选. -工程检验认可书 AJL07合同号:监理单位: 承包商:致承包商:第号工程检验单所报之路段及工程工程容工程,经查验确认合格/根本合格工程。施工放样认可:材料试验合格认可:施工质量认可:备注:监理工程师 日期认可书一式两份,驻地监理工程师办公室留档一份,承包商一份。工程报验单 AJL
2、06合同号: 监理单位: 施工单位:致工程监理工程师 先生 :按合同和规要求,已完成 工程或工程名称并经自检合格,报请查验。工程地点及桩号具体部位检验容:自检资料要求到现场检验时间承包人递交日期、时间和签字现场监理工程师收件日期、时间和签字现场监理意见: 工程工程师助理: 日期:工程监理工程师的意见 工程监理工程师: 日期:附注:合格工程将由驻地监理工程师另发工程检验认可书。由承包商呈报二份,经查验后驻地监理工程师办公室留档一份,另一份退还承包商。- .word.zl. -沥青混凝土面层或沥青碎砾石面层分项工程质量检验评定表 C-合同号: 工程部位桩号、墩台号、孔号: 分部工程名称:建立工程:
3、 施工单位: 监理单位: 项次检查工程规定值或允许偏差检查方法和频率实 测 值 或 实 测 偏 差 值质 量 评 定12345678910平均、代表值合格率%权值实得分高速公路其他公路1压实度%实验室标准密96%(*98%)最论密度的92%*94%试验密度的98%*99%按附录B检查1处/200m/车道3平整度1.22.5每车道、每100m计算、2m/km2.04.2最大间隙h-52处10/200m弯沉值0.01符合设计要求按附录检查24渗水系数SSMA路面200ml/min:其他沥青混凝土路面300ml/min1处/200m25抗滑摩擦系数符合设计1处/200m2构造深度6厚度代表值-8%H
4、按附录H检查1点/200m/车道3极值-15%H7中线平面偏位20304点/200m18纵断高程15204断面/200m19宽度有侧石20304处/200m1无侧石不小于设计值10横坡%0.30.54断面/200m1合 计18外观鉴定减分检 测人 员意见监理工程师意见质量保证资料减分工程质量等级得分注: 附沥青混凝土密度试验记录D-24、测量记录D-80监理工程师:检验: 记录: 复核: 日期:- .word.zl. -沥青混凝土面层或沥青碎砾石面层分项工程实测工程检验表 合同号: 工程部位桩号、墩台号、孔号: 分部工程名称:建立工程: 施工单位: 监理单位: 项次检查工程规定值或允许偏差检查
5、方法和频率实 测 值 或 实 测 偏 差 值检 测 结 果12345678910检测点数合格点数不合格点 数高速公路其他公路1压实度%实验室标准密96%(*98%)最论密度的92%*94%试验密度的98%*99%按附录B检查1处/200m/车道平整度1.22.5每车道、每100m计算、m/km2.04.2最大间隙h-52处10/200m弯沉值0.01符合设计要求按附录检查4渗水系数SSMA路面200ml/min:其他沥青混凝土路面300ml/min1处/200m5抗滑摩擦系数符合设计1处/200m构造深度6厚度代表值-8%H按附录H检查1点/200m/车道极值-15%H7中线平面偏位20304
6、点/200m8纵断高程15204断面/200m9宽度有侧石20304处/200m无侧石不小于设计值10横坡%0.30.54断面/200m检验: 记录: 复核: 日期:- .word.zl. -路面构造层压实度汇总表 B-4-3建立工程: 分部工程名称:合 同 号: 路基路面构造层次:施工单位: 要求压实度:序号桩号压实度%序号桩号压实度%根据JTGF80/1-2004附录Bn= k= s= ta/ n = K=k-ta*s n = Kmin=式中:n:检测点数;k:压实度的平均值;s:检测值的标准值 K:压实度代表值; ta、t分布表中随测点数和保证率 或置信度a而变的系数。 采用的保证率:高
7、速公路、一级公路:基层、底基层为99% 路基、路面面层为95%,其他公路:基层、底基层为95%,路基、路面面层为90%。评定结果: 制表: 复核: 监理单位: 日期:- .word.zl. -沥青混合料试件的密度试验记录表干法D-25工程名称: 施工单位:施工起讫桩号: 最大干密度: 要求压实度:序号 桩 号空中质量g水中质量g表干重g密度gcm3)压实度%1234567891011121314151617181920试验: 计算: 复核: 试验日期:- .word.zl. -沥青砼路面密度试验记录表浸水称重法试验 建立工程: 承包单位: D-24合 同 号: 监理单位: (自/抽)检:路面桩
8、号蜡的密度rg/cm3试件在空气中重ma(g)试件在水中重m(g)封蜡后试件在空气中重m(g)路面密度(g/cm3)路面压实度%K=a/0100测试密度a标准密度0备注:试验规程:水中重法T0706-2000,ra=ma/(mam),a=ra常温下水的密度取1g/cm3.路面密度试验方法还有:蜡封法T0707-2000,rp,水中重法T0706-2000aD-24.2,表干法T0705-2000 mD-24.1,体积法T0708-2000 sD-24.3。标准密度0由实测的最大密度m计算压实度时,应进展孔隙率折算,0=m100VV/100D-24.4、D-24.5、D-24.6。试验: 计算:
9、 复核: 日期:- .word.zl. -路面构造层平整度汇总表 B-4-4建立工程: 分部工程名称:合 同 号: 路基路面构造层次:施工单位: 要求平整度:序号桩号平整度mm序号桩号平整度mm 实测点数合格点数合格率%制表: 复核: 监理单位: 日期:平整度3m直尺现场检测记录表 B-3-12承包单位: 监理单位: 合 同 号: 编 号: 单位工程分项工程施工日期分部工程桩号、部位检测、纪录日期本工程为 层,平整度最大间隙h规定值 mm。检测桩号幅别平整度检测值mm超过规定值点数起讫12345678910现场监理日 期施工负责人日期质检员日 期施工员日 期弯沉测定试验记录 D53建立工程:
10、合同号:测试路段 车 型 单位压力Mpa施工单位 测定层次 后轴重kN测定日期 桩 号 允许弯沉值10-2mm侧点编号百分表读数10-2mm弯沉值102mm备 注左右左右初读数终读数初读数终读数试验: 计算: 复核: 试验日期:路 面 结 构 层 厚 度 汇 总 表 B-4-5建立工程: 路面层次:合 同 号: 路段桩号:施工单位: 设计厚度:序号桩号厚度cm序号桩号厚度cm根据JTGF80/1-2004附录Hn= x= s= ta/ n = XL=x-ta*s/ n = 式中:XL :厚度代表值; x:厚度的平均值;s:标准差 n:检测点数; ta、t分布表中随测点数和保证率或置信度a而变的
11、系数。 采用的保证率:高速公路、一级公路:基层、底基层为99% 面层为95%,其他公路:基层、底基层为95%,路基、路面面层为90%。当厚度代表值大于等于设计厚度减去代表值允许偏差时,那么按单个检测值的偏差是否超过极值来评定合格率和计算应得分数;当厚度代表值小于设计厚度减去代表值允许偏差时,那么厚度指标评为零分。评定结果:统计: 复核: 监理单位: 日期:- .word.zl. -路基路面高程、横坡、宽度检测汇总表 B-4-1 分项工程名称: 所属分部工程名称: 所属建立工程:工程部位: 施工单位: 监理单位: 桩号实测高程m设计高程m高程差mm设计横坡%实测横坡%设计宽度mm实测宽度mm左2
12、左1右1右2左2左1右1右2左2左1右1右2左右左右左右左右合格率%高程横坡宽度备注:左1距路中 m; 左2距路中 m; 右1距路中 m; 右2距路中 m, 带*为不合格点检验: 记录: 复核: 年 月 日- .word.zl. -高程测量记录表 B-3-14承包单位: 监理单位: 合 同 号: 编 号: 单位工程分项工程施工日期分部工程桩号、部位检测、纪录日期测量日期年 月 日星期天气气温成像度测点桩号序号后视m仪高m前视m高程m设计高程m尚需调整cm备 注承包人自检说明:监理检评:现场监理日 期施工负责人日期质检员日 期施工员日 期中线平面偏位检测表 B-4-2建立工程: 检测日期:合同号
13、 检测围:桩号设计值m实测值m偏 差m备注XYXYXY x2+y2检测: 复核: 检测负责人: 日期:- .word.zl. -沥青混合料沥青含量试验报告离心别离法 D-23建立工程:x007线干头至阳平公路改建工程 合同号: 施工单位灵宝市公路工程有限责任公司 分项工程: 面层 试样 施工路段: 取样地点: 取样名称: 抽提次数混合料试样重g滤纸重+锅重g混合料试样滤纸重+锅重g抽提后矿料重滤纸重+锅重g干矿料重g沥青重g油石比%含油量%12平均值孔 径mm53.037.531.526.519.0016.0013.209.504.752.361.180.600.300.150.075筛底筛余重量g分计筛余%累计筛余%通过量%规%10090-10068-8538-6824-5015-3810-287-205-154-8试验: 复核: 监理工程师: 日期:- .word.zl. -沥青混合料稳定度试验记录马歇尔试验 D22建立工程:x007线干头至阳平公路改建工程 合同号: 施工单位:灵宝市公路工程有限责任公司 施工路段: 分项工程: 试样取样地点: 击实温度: 锤击次数:两面各次 沥青种类标号:试件编号沥青用量%试件厚度cm空气中
