河道工程测量施测放样计划和方案范本.doc

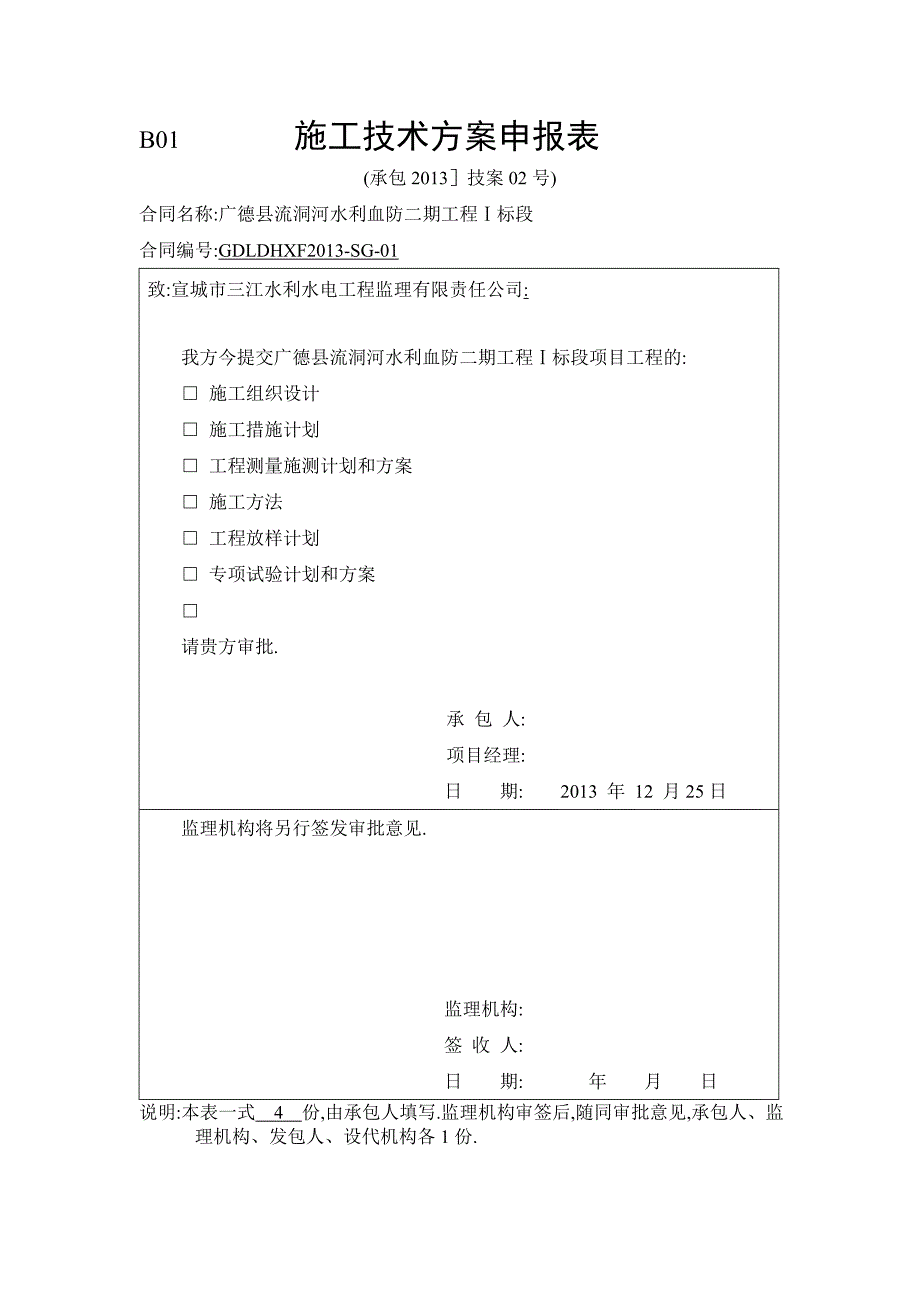

1、B01 施工技术方案申报表(承包2013技案02号)合同名称:广德县流洞河水利血防二期工程标段合同编号:GDLDHXF2013-SG-01致:宣城市三江水利水电工程监理有限责任公司:我方今提交广德县流洞河水利血防二期工程标段项目工程的: 施工组织设计 施工措施计划 工程测量施测计划和方案 施工方法 工程放样计划 专项试验计划和方案 请贵方审批.承 包 人:项目经理:日 期: 2013 年 12 月25日监理机构将另行签发审批意见. 监理机构: 签 收 人: 日 期: 年 月 日说明:本表一式 4 份,由承包人填写.监理机构审签后,随同审批意见,承包人、监理机构、发包人、设代机构各1份.广德县流

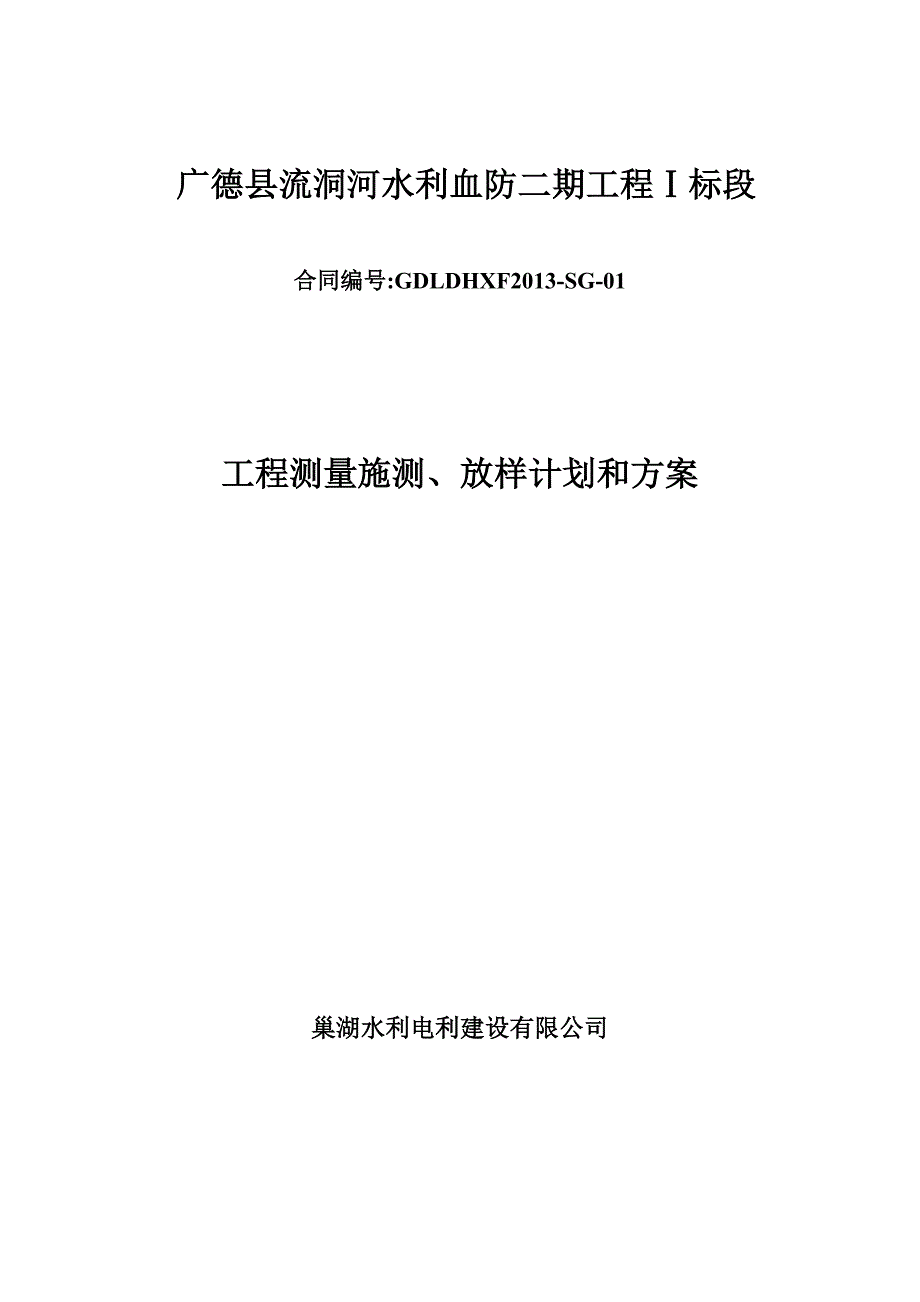

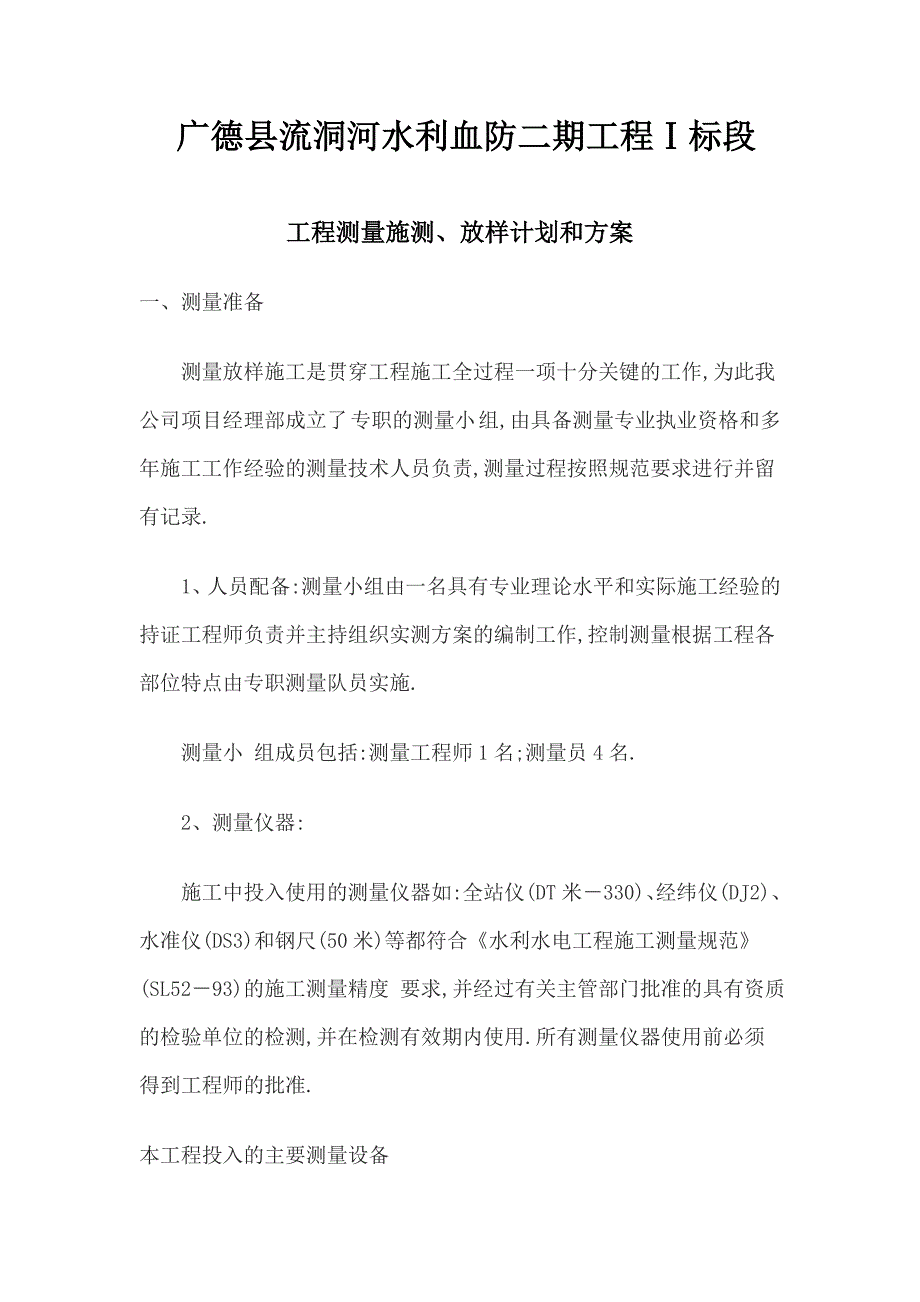

2、洞河水利血防二期工程标段合同编号:GDLDHXF2013-SG-01工程测量施测、放样计划和方案巢湖水利电利建设有限公司广德县流洞河水利血防二期工程标段工程测量施测、放样计划和方案一、测量准备测量放样施工是贯穿工程施工全过程一项十分关键的工作,为此我公司项目经理部成立了 专职的测量小 组,由具备测量专业执业资格和多年施工工作经验的测量技术人员负责,测量过程按照规范要求进行并留有记录.1、人员配备:测量小 组由一名具有专业理论水平和实际施工经验的持证工程师负责并主持组织实测方案的编制工作,控制测量根据工程各部位特点由专职测量队员实施.测量小 组成员包括:测量工程师1名;测量员4名.2、测量仪器:

3、施工中投入使用的测量仪器如:全站仪(DT米330)、经纬仪(DJ2)、水准仪(DS3)和钢尺(50米)等都符合水利水电工程施工测量规范(SL5293)的施工测量精度 要求,并经过有关主管部门批准的具有资质的检验单位的检测,并在检测有效期内使用.所有测量仪器使用前必须得到工程师的批准.本工程投入的主要测量设备编号设备名称规格型号单位数量完好状况备注1全站仪DT米-330台1完好证件齐全2经纬仪TD J2台1完好证件齐全3水准仪DS3台1完好证件齐全4钢尺50米把2完好证件齐全5塔尺5米把2完好证件齐全二、测量基准本工程项目经理部在接到发包人或监理人提供的测量基准点、标点及其相关技术文件后,与发包

4、人、监理人共同校测其基准点、坐标点规范的测量精度 ,并复核其资料和数据的准确性.复核无误后,方可投入使用;若有误差立即报告监理工程师,及时解决.三、建立施工测量控制网工程施工的控制网由两部分组成,即平面控制网和高程控制网.平面控制网以工程师提供的测量基准点(线)为基准,用全站仪测设出施工区的轴线控制桩及定位控制桩.轴线控制桩由起点、终点和折点桩组成,为方便施工采用十字交叉法和直角坐标法确定折点桩,及时将施工控制网资料报送工程师审批.为了 便于施工时引测高程及纵横断面测量,在施工前沿总防洪堤走向两侧敷设临时水准点,临时水准点位于建筑物开挖线外侧,敷设时提前埋设临时标桩作为水准点,临时水准点间距1

5、00米.平面控制点和水准点标桩选择在不受施工干扰,易于保存桩位的地方,不致发生下沉和位移,标桩做成砼墩,标桩顶面高于地面0.3米.临时性标桩以木桩为主,对于测量控制网点,采用防护栏、警示牌等保护措施,防止受到毁坏,并修建通向测量控制网点的临时道路.四、施工测量1、土方开挖工程的精度 指标序号项目内容精度 指标说明平面位置中误差(米米)高程中误差(米米)1土方开挖轮廓点放样+(50200)+(50100)相对于邻近基本控制点2、土方工程土方明挖之前先进行纵横断面测量.从本标段起点开始量距,沿轴线每隔50米钉一木桩(里程桩),地形变化较大 的地方加设木桩,用红漆在木桩侧面标上桩号.在监理工程师同意

6、的情况下与其测量人员联合进行断面测量,测量成果双方核签.由横断面设计开挖图计算出左右两侧边桩与轴线桩的水平距离,用钢尺量距,钉立边桩.根据相邻断面同侧边桩的连线,用石灰撒出灰线.采取同样办法将河道底脚线放出.开挖坡比采用水平拉尺、立标尺的方法确定.基坑开挖至设计基底高程上20厘米时,停止机械开挖,将水准仪移入基坑,人工跟进抄平.土方回填前实测出基槽开挖后的平剖面地形资料.开挖过程中,我方将随时校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度 等是否符合施工图纸要求.3、疏浚工程(清淤泥工程)本工程河道清淤范围为施工河道清淤总长353.2米.根据监理单位提出的测量基准点、基准线和水准点

7、及书面文件资料复测各控制点的数据并设立自己的施工控制网.根据挖掘机的施工进度 提前2天放样该开挖分条的左右边线和中心线,标识出左右开挖边界线,保证挖掘机施工正前方至少有两组以上的放样断面,利用经纬仪定位,插杆放样,用水准仪放出高程控制桩.清淤采用1.5米3反铲挖掘机挖装,15t自卸汽车运输至河口支沟新建右岸防洪堤改线段原河道位置作回填处理开挖前在河道设计中心线、开口线、开挖起点、弯道顶点设立清晰的标志,包括标杆、浮标或灯标等.施工作业区内沿平直河段每间隔25-50米设立横向标志.沿清淤河段设立便于观测的水尺,水尺零点与清淤设计高程一致,便于挖掘机日常施工时控制开挖深度 .水尺要设置在便于观测、

8、水流平稳、波浪影响最小 和不易被挖掘机及汽车碰撞的地方,水尺要满足五等水准精度 要求.3、资料整理施工测量成果资料(包括观测记录、放样单)、图表(包括断面图、测量控制网计算资料)要统一编号,妥善保管.对所有观测记录,必须保持完整,不得任意撕页,记录中间也不得无故留下空页;对所有观测数据,应随测随记,严禁转抄、伪造,文字与数字力求清晰、整齐、美观.对取用的已知数据、资料均应由两人独立进行百分之百的检查报测量工程师校核、项目总工审批,确信无误后经工程师签字方可提供使用.四、测量核实工程的施工测量放线完毕后,项目部及时向工程师申请对所有相关内容进行审验,另外要随时协助工程师检查建筑物的放线,还应将所

9、有标记和标线保持清晰.项目部从以下几个方面对工程师测量核实工作给予协助:1、进行所有必要的计算,数据表达清楚,结果精确,以备核实之用.2、裸露出被盖住的水准点.3、从需要的标线上移走机械和障碍物.4、进行仪器观测时应关闭所有的机器,停止打桩和其他引起地面振动的作业,以免影响清晰的视域或引起折射.5、提供有经验的人员做测量协助工作,提供工程师认为对控制和辅助测量可选用的材料.6、清除所有防碍测量的积水.7、采取所有必要的安全措施.8、当现有资料不能满足工程的准确测量时,应提供补充的测量和计算资料.巢湖水利电利建设有限公司附件：工程施工现场应急预案及安全保证措施一、编制原则1、以人为本,安全第一原

10、则。把保障人民群众生命财产安全,最大限度地预防和减少突发事件所造成的损失作为首要任务。 2、统一领导,分级负责原则。在本项目部领导统一组织下,发挥各职能部门作用,逐级落实安全生产责任,建立完善的突发事件应急管理机制。 3、依靠科学,依法规范原则。科学技术是第一生产力,利用现代科学技术,发挥专业技术人员作用,依照行业安全生产法规,规范应急救援工作。 4、预防为主,防止结合原则。认真贯彻安全第一,预防为主,综合治理的基本方针,坚持突发事件应急与预防工作相结合,重点做好预防、预测、预警、预报和常态下风险评估、应急准备、应急队伍建设、应急演练等项工作。确保应急预案的科学性、权威性、规范性和可操作性。二

11、编制目的1、应急预案应针对那些可能造成企业、系统人员死亡或严重伤害、设备和环境受到严重破坏的突发性灾害,如触电事故、泥石流灾害、火灾、环境破坏等。2、应急预案是对日常安全管理工作的必要补充,应急预案应以完善的预防措施为基础,体现“安全第一、预防为主”的方针。3、应急预案应以努力保护人身安全、防止人员伤害为第一目的,同时兼顾设备和环境的防护,尽量减少灾害的损失程度。4、应急预案应结合实际,措施明确具体,具有很强的可操作性。5、应急预案应经常检查修订,以保证先进科学的防灾、减灾设备和措施被采用。三、应急组织机构及职责1、应急组织机构为加强安全领导,进行系统化、网络化管理,项目部成立应急预案管理领

12、导小组,项目经理任组长,项目总工程师、常务副经理、安全总监、项目副经理为副组长,各职能部门负责人、安全环保部安全员、各施工队专职安全员、施工队队长为组员,负责日常的安全管理工作。2、应急领导小组职责负责重、特大事故的现场应急抢险救援指挥,对施工现场突发性情况进行技术、资金和设备支持,在施工现场发生重特大事故时以最快的时间达到现场,分析紧急状态和确定风险事故级别,负责分部和有关地方管理部门、组织、机构联络和报告事故情况,制定抢险救援的方案措施,领导现场应急抢险救援工作,确定紧急状态的解除,协助事故原因的调查和处理工作。在上级和有关地方部门进入的情况下,参与制定抢险救援方案措施,做好应急抢险救援配

13、合工作。四、应急预案的基本要求1、发生人员伤亡事故后,施工现场应急处理措施一般规定 当发生事故时,负伤人员或者最先发现事故的人,应立即报告项目经理或专项安全负责人,并应马上组织人力现场抢救伤害者,根据伤情需要,协助医务人员运送伤者到医院或拨打“120”,请求协助抢救。 1.1事故发生后,各级人员应保镇静及冷静,切实负起本身责任,主动控制局面。要有组织、有指挥和结合实际进行妥善处理。 1.2 第一时间进行“救死扶伤”,采取措施救护受伤(害)人员,对必须在现场进行紧急抢救的,应采取应急方法如止血、人工呼吸等进行施救。否则必须立即用工地的交通工具或截出租车将伤者送到就近医院进行抢救。同时应采取有效措

14、防止事故蔓延扩大。 1.3 认真保护事故现场及善后工作。凡与事故有关的物体、痕迹、状态不得破坏,并划出保护区禁止闲人进入。 1.4 因抢救受伤(害)人员,以及疏导交通等原因,需要移动现场某些物体时,必须做好现场标记、拍照、录像或绘制现场简图,并写出书面记录,妥善保存现场重要痕迹、物证等。 2、 发生火警、火灾事故时,施工现场应急处理措施一般规定。 2.1 应立即了解起火部位及燃烧的物质,积极抢救伤者及使用施工现场所有消防器材进行灭火自救工作。 2.2 迅速准确地拨打119报警。在拨打119时,做到镇静拨号,说清火灾单位的名称、地址、电话号码、燃烧部位、燃烧物质的性能等。 2.3报警后,派专人到

15、约定的路口迎接消防队。 2.4 在消防部门到达前,对易燃、易爆的物质采取正确有效的隔离。根据火场情况,机动灵活地选择灭火工具。 2.5 在扑救现场,应行动统一,如火势扩大,一般扑救不可能时,应及时组织撤退扑救人员,避免不必要的伤亡。 3、 利用一切可行的通讯工具按规定时间内将事故情况进行层级上报。 4、发生事故层级上报时限。 4.1 轻伤事故,应在24小时内报告企业负责人、安全管理部门和基层工会组织。 4.2 重伤事故,一般情况下,事故单位应在24小时内报上级主管单位,由上级主管单位分XX市有关部门。对涉外有影响的,事故单位应在事故发生后4小时内如实报上级主管单位。 4.3 重伤3人或死亡1至

16、2人的事故,事故单位应在事故发生后4小时内如实报上级主管单位,由上级主管单位分XX市有关部门。 4.4 死亡3人以上重大、特别重大死亡事故应在事故发生后2小时XX市人民政府,同时报上级主管单XX市劳动行政部门、工会组织、公安部门。 4.5 发生急性中毒、中署事故,除报上级主管单XX公司安质部、办公室)外,应同时XX市卫生行政部门。 4.6 发生爆炸物品爆炸事故和火灾事故,除报报上级主管单XX公司质安部、办公室)外,应同时XX市公安部门。5、防止违章和事故的安全规定 5.1 未经三级安全教育的新工人,复工换岗的人员未经岗位安全教育,不得进入施工现场的工作岗位进行操作。 5.2 不正确佩戴安全帽及

17、佩戴超过使用年限(2年半)的安全帽,不准进入施工现场。 5.3 严禁赤脚或穿高跟鞋、拖鞋进入施工现场。 5.4 严禁酒后及带小孩进入施工现场。 5.5 不得到禁止烟火的地方吸烟、动火。 5.6 不得攀登脚手架。 5.7 特种作业人员、机械操作工未经专门安全培训,无有效专业上岗操作证,不得上岗操作。 5.8 脚手架及所有机械设施设备和现浇混凝土模板支撑,搭设安装后,未经验收合格,不得使用。 5.9 电源开关箱不准一闸、一漏电、一箱多用。 5.10 未经指派批准,未经作业安全交底或安全交底不清和无安全防护设施,不得盲目操作。 5.11 不得违章指挥和违章作业,对违章作业的指令有权拒绝,并有责作制止他人违章作业。 5.12 对各种安全检查防护装置、防护设施及警告、安全标志等不得随意拆除和有意挪动。
