河南联通LTE网络X2切换占比优化指导.doc

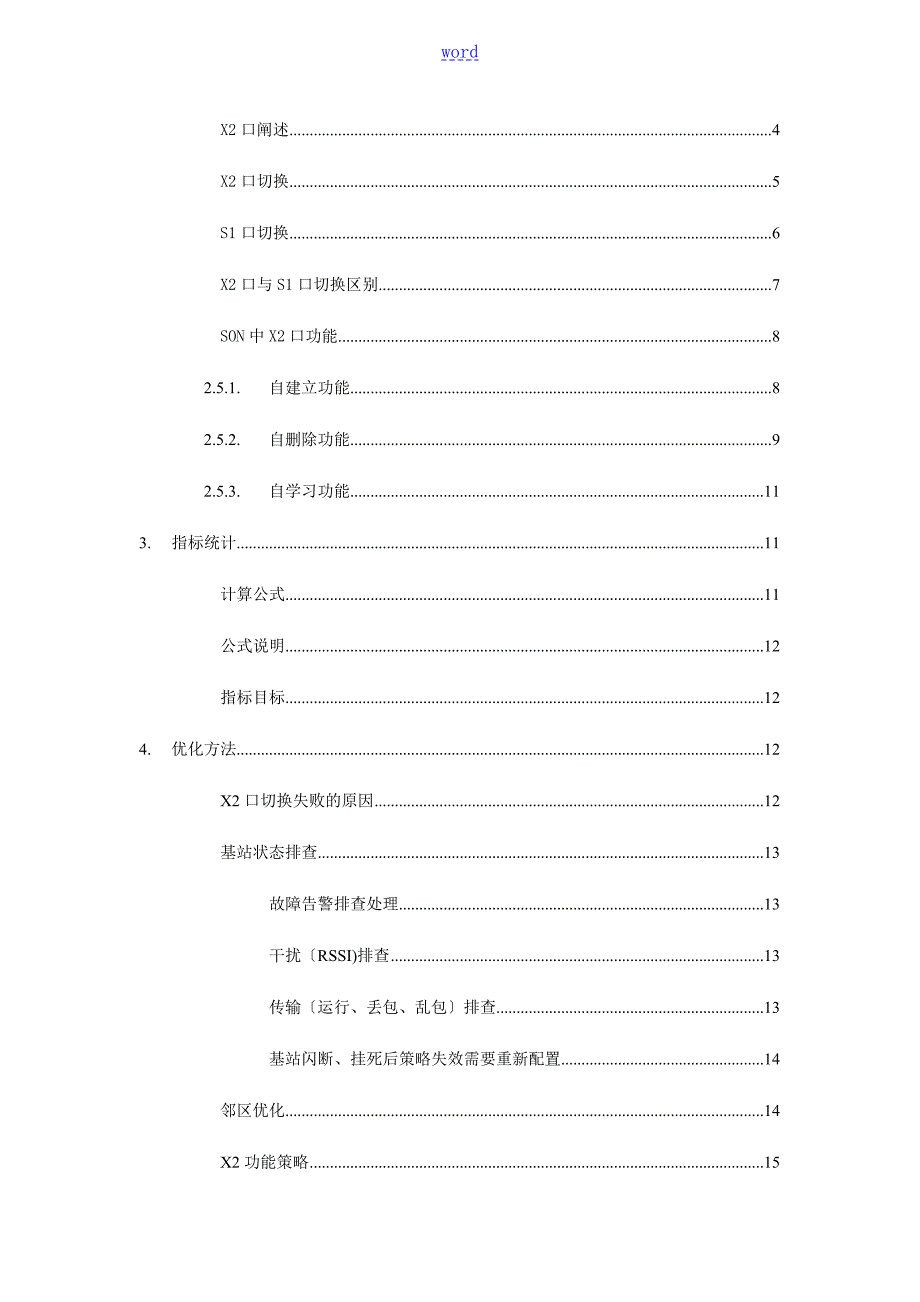

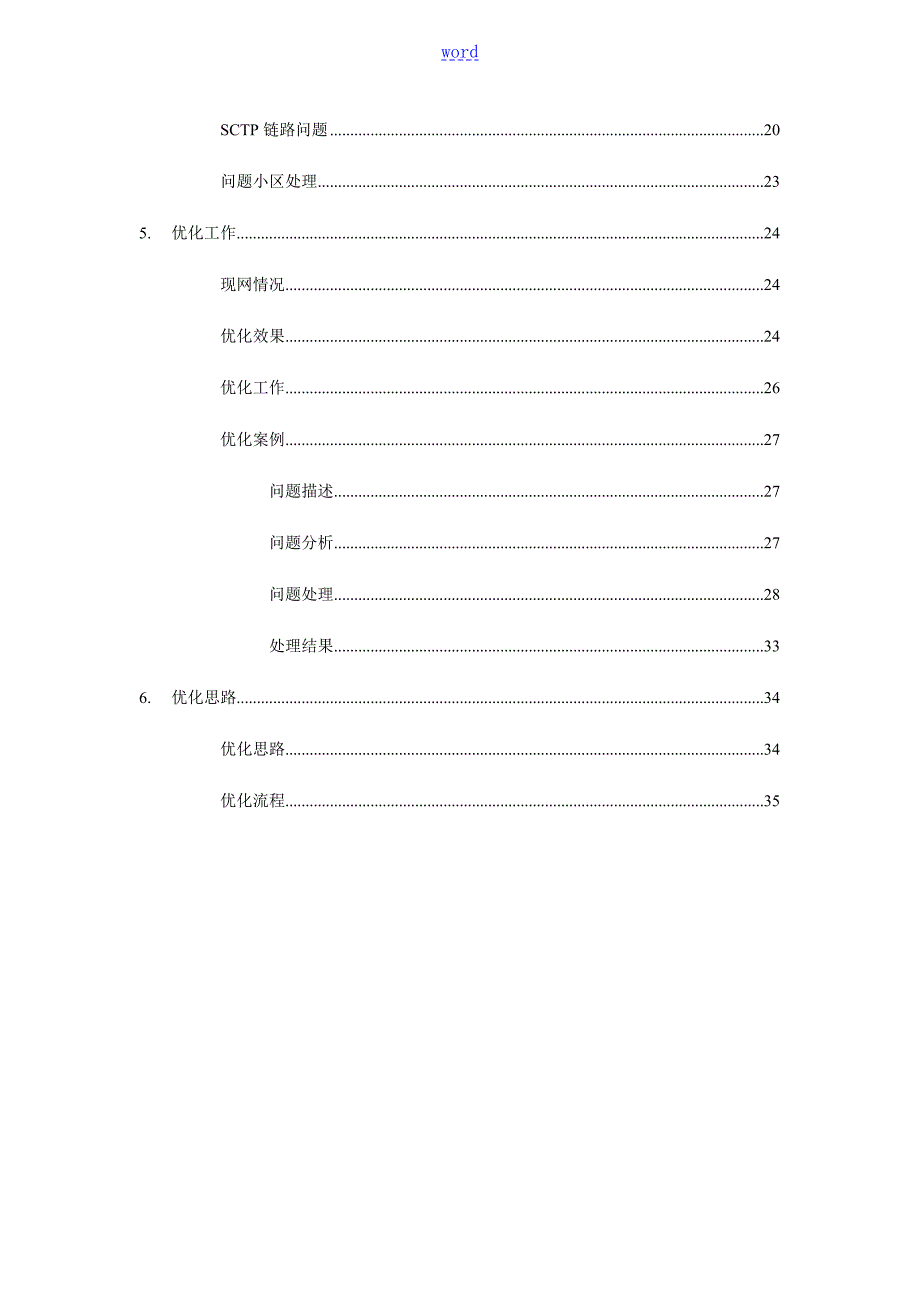

1、word某某联通LTE网络X2切换占比优化指导中国联通某某省分公司网络优化中心2016年6月目录1.概述42.根底原理4X2口阐述4X2口切换5S1口切换6X2口与S1口切换区别7SON中X2口功能82.5.1.自建立功能82.5.2.自删除功能92.5.3.自学习功能113.指标统计11计算公式11公式说明12指标目标124.优化方法12X2口切换失败的原因12基站状态排查13故障告警排查处理13干扰RSSI)排查13传输运行、丢包、乱包排查13基站闪断、挂死后策略失效需要重新配置14邻区优化14X2功能策略15SCTP链路问题20问题小区处理235.优化工作24现网情况24优化效果24优化

2、工作26优化案例27问题描述27问题分析27问题处理28处理结果336.优化思路34优化思路34优化流程351. 概述根据源eNB和目标eNB是否连接到同一个MME以与他们之间是否存在X2连接，LTE中的切换分为X2切换和S1切换。LTE中缺省进展X2切换，除非源eNB和目标eNB之间不在同一个MME的X围或者X2切换有问题。X2切换比S1切换时延小、成功率高，而且LTE/VOLTE的很多功能都需要应用X2口。本次主要就X2切换占比优化的思路方法进展梳理，继而指导各个地市进展持续优化。2. 根底原理2.1 X2口阐述2.2 X2口切换由上图可见X2接口切换共有11条信令，和S1接口切换一样，都

3、可细分为5局部:a.判决S1切换:UE向eNB1上报Measurement Report消息请求X2切换。b.分配专用资源:eNB1向eNB2发送handover request消息，要求eNB2预留切换所需资源。c.Detach from S-eNB:eNB2向eNB1发送切换请求ACK消息，eNB1向UE下发RRCconnectionReconfiguration消息，并向eNB2发送SN Status transfer消息，UE从eNB1 Detach。SN Status transfer消息作用：发生切换时PDCP PDU还未传输完毕，使用SN来记录源小区已经传输完成的PDCP PDU

4、所以需要高速目标小区已经完成的PDCP PDU数，切换成功后目标小区接着传输未完成的PDU。d.建立与目标小区的连接:UE向eNB2上报随机接入请求，并发送随机接入前缀Preamble。eNB2下发随机接入响应。UE上报RRCconnectionReconfigurationplete消息。切换执行成功。e.删除Ue实例:eNB2向MME上报Path Switch Request消息，请求路径转换。MME向eNB2下发Path Switch Request ACK消息允许路径转换。随后eNB2向eNB1发送UE context release消息，要求释放UE上下文配置。切换完成。Path

5、Switch Request消息作用：目标eNB发送Path Switch Request消息给MME,通知MME UE的接入小区已经发生改变。请求更新业务数据通道的节点地址。Path Switch Request ACK消息作用：MME返回Path Switch Request确实认消息Path Switch Request ACK给目标小区。表示可以在新的SAE承载上进展业务通信。2.3 S1口切换由上图可见S1接口切换共14条信令，根据上面信令流程可以更细致的分为5个过程：a.判决S1切换：eNB1向MME上报handover Require消息请求进展S1切换。b.分配专用资源:MME

6、向eNB2发送handover Request消息要求eNB2准备专用资源。c.Detach from S-eNB。eNB2向MME上报切换请求ACK消息后，eNB1收到MME允许切换的信令，eNB1向Ue下发RRC connection Reconfiguration消息，并向MME上报eNB Status transfer消息，MME将eNB1上报的Status transfer消息下发给eNB2，Detach过程完毕。d.建立与目标小区的连接。Ue向eNB2请求随机接入，并发送随机接入前缀Preamble，eNB2下发随机接入响应，Ue上报RRC connection Reconfigu

7、ration plete消息。随后eNB2向MME上报handover notify消息，通知MME切换执行完成。e.删除Ue实例。MME收到eNB2上报的handover notify消息后，通知eNB1释放关于Ue的上下文配置，eNB1上报释放完成。切换完成。2.4 X2口与S1口切换区别从上面比照图可以明显看出，S1接口切换信令比X2接口切换信令少3条。a、判决切换比照：S1接口切换需要2条信令，多出eNB1向MME发送handover Require消息。而X2接口切换只需要1条信令就能完成。b、资源分配阶段：S1接口切换中MME向eNB2发送切换请求消息，eNB2回复MME切换请求A

8、CK消息，之后MME再向eNB1下发切换命令，经过3条信令。而X2接口切换中，eNB1直接向eNB2发送切换请求消息，eNB2回复eNB1切换请求ACK消息。只经过2条信令。c、切换完成过程：如果从RRC Connection Reconfiguration 信令算为切换开始，到RRC Connection Reconfiguration plete信令为切换完成。由上面比照图可以发现，S1接口切换中，eNB1向eNB2发送Status transfer消息要比在X2接口切换中多1条信令。即，X2中eNB1直接向eNB2发送Status transfer消息，而S1中eNB1需要先向MME发送

9、Status transfer消息，然后MME再向eNB2发送该消息。2.5 SON中X2口功能2.5.1. 自建立功能1触发X2 自建立功能后，eNodeB1 启动X2 自建立延迟定时器X2_SETUP_DELAY_TIMER，定时器超时后，eNodeB1 执行X2 自建立检测。X2 自建立检测结果又分为如下两种场景：a、eNodeB1 判断到邻区所在eNodeB2 不存在X2 链路，且当前X2 链路总数小于配置的X2 自删除链路数门限，如此立即触发X2 自建立；b、eNodeB1 判断到邻区所在eNodeB2 不存在X2 链路，但X2 链路总数大于等于配置的X2 自删除链路数门限，如此启动

10、S1 切换成功次数统计定时器X2_SETUP_S1HOSTAT_TIMER；定时器超时，假如统计的S1 切换成功次数大于等于配置的S1 切换次数门限，如此触发X2 自建立；针对a，eNodeB1 与OMC 执行R0 断点交互；针对b，eNodeB1 与OMC 执行R1 断点交互。2 R0/R1 断点交互完成，继续X2 自建立，如此eNodeB1 通过2a-2d，获取对端eNodeB2 的传输地址；同时，eNodeB2 通过2a-2d 获取eNodeB1 的传输地址；作为传输自建立请求的接收端，eNodeB2 需要判断“X2 自建立被动处理动作控制开关是否打开，如果打开，如此响应自建立请求；如果

11、关闭，如此不响应；3 eNodeB1 上报添加X2 偶联配置请求到OMC；4 OMC 添加X2 偶联配置；OMC 把X2 偶联配置同步到eNodeB1；OMC 进展BR0 参考点交互，向用户呈现添加X2 偶联配置的结果；5 eNodeB1 与对端eNodeB2 执行X2 SETUP 过程，建立X2 链路。当收到X2 链路建立成功消息后，eNodeB1 判断eNodeB1 和eNodeB2 之间是否已经存在过有效X2 链路。如果已经存在，如此立即通知OMC 删除最新建立的X2AP/SCTP，保证在两个eNodeB之间仅存在一条有效X2AP；如果不存在，等待5 分钟后eNodeB1 完毕X2 自建

12、立事务，并提示X2 链路添加成功；假如在3 个小时后，仍然没有收到X2 链路建立成功消息，如此完毕X2 自建立事务，提示X2 链路添加失败。2.5.2. 自删除功能 X2 自删除功能触发后， eNodeB1 启动X2 自删除延迟定时器X2_DELETE_DELAY_TIMER，定时器超时后，触发X2 自删除检测。X2 自删除的种类又分成如下几种：a、 eNodeB1 判断X2 链路所在的两个eNodeB之间不存在任何邻区关系，如此立即触发X2 自删除；b、 X2 偶联个数超过配置的X2 链路自删除门限数，如此启动X2 链路自删除统计定时器X2_DELETE_X2HOSTAT_TIMER，统计经

13、过每条X2 链路的X2 切换成功次数。统计完毕，假如X2 切换成功次数小于配置的X2 切换成功次数门限，或者当前X2偶联或S1X2偶联个数达到最大值，如此触发X2自删除；c、 X2初始上电时，假如X2自删除开关打开，等待3小时后启动X2偶联检测，假如关闭，如此再等待1小时后重新判断开关确定是否进展检测；对于新增加的X2链路，1小时后启动无效偶联检测。无效偶联检测启动后，eNodeB每隔5分钟，周期性检测X2链路，判断X2链路的有效性；假如X2链路异常，如此每隔1分钟检测一次X2链路，当连续30次检测后X2链路均是无效，如此触发X2链路自删除；触发自删除后，等待5分钟，启动X2自建立检测；d、

14、X2链路被添加进X2黑列表中，假如存在该X2链路，如此立即触发X2链路自删除；e、当两个站之间已有一条有效的X2链路，再在两个站之间重复添加X2链路时，会将添加后的重复的X2链路删除，只留下原来有效的X2链路。针对a、d，上报OMC进展R2断点交互；针对b，执行R3断点交互；针对c，执行R4断点交互；针对e，无有断点交互，只上报删除消息。 eNodeB1向OMC应用发送X2 SCTP偶联删除请求。 OMC删除X2偶联配置，并把配置同步到eNodeB1和eNodeB2；OMC执行BR0参考点交互，向用户呈现X2链路删除结果。2.5.3. 自学习功能 X2设计方案中，在高门限状态下的X2自添加和X

15、2自删除采用统计方式，X2统计自添加需要判断S1切换次数是否满足门限值，X2统计自删除需要判断X2切换次数是否满足门限值。根据X2统计增删的要求，X2自学习功能实现了X2统计自添加门限的优化和X2统计自删除门限值的优化。即前台通过统计X2统计实例的S1切换次数或者X2切换次数，调整X2统计态的增删门限值，使得X2统计态优化门限更为合理。 在X2统计添加和统计删除周期完毕时，X2自学习记录每一个X2统计实例超时后的S1切换次数或者X2切换次数，根据这些统计数据，在X2自学习统计超时后，计算出合理的X2统计自添加门限值和X2统计自删除门限值。即X2统计自添加和统计自删除功能的执行给X2自学习提供修

16、改判决门限的源数据，而X2自学习如此为X2功能提供合理的判决门限。3. 指标统计3.1 计算公式X2口切换占比=C373261280+C373292180/C373261280+C373292180+C373271580+C3733024803.2 公式说明对应counter说明LTE如下：指标或计数器指标公式或计数器描述信息C373271580eNB间S1口小区间同频切换出执行成功次数C373302480eNB间S1口小区间异频切换出执行成功次数C373261280eNB间X2口小区间同频切换出执行成功次数C373292180eNB间X2口小区间异频切换出执行成功次数3.3 指标目标5月底统

17、计全省的X2切换占比为84.56%，统计目前最新的指标占比为90.84%。目前集团没有就此指标给出评估标准，结合现场的指标情况，参考联通某某、某某、某某的考核初步将目标定位为95.00%。备注：目前已经要求新开基站在开通时就打开X2功能策略，后期作为日常优化的一项与RRC建立成功率、切换成功率一样，无轮是原有基站还是新开基站，只要不达标就以TOP进展优化即可，所以不建议另外对新开站点规定标准。4. 优化方法4.1 X2口切换失败的原因 跨MME POOL不进展X2切换； 基站健康度不足； 邻区问题； X2链路建立不全； X2的SCTP链路问题；对于可能导致X2口切换失败的原因，针对性地采取相应

18、的优化措施，具体如下：4.2 基站状态排查4.2.1 故障告警排查处理对于任何问题处理首先要排除故障告警的影响，因此第一步肯定是收取故障告警信息，协调相应的部门处理；4.2.2 干扰RSSI)排查上行干扰主要是通过提取现网指标RSSI(按照端口提取)，对于大于-95dBm的小区端口如此需要进展排查处理，结合驻波比、扫频、干扰时间区域因素判断是系统内干扰还是外部干扰。如果是系统内干扰如此需要维护进展处理，如果是系统外干扰如此需要扫频确定干扰源处理；计数器编号名称含义统计点说明更新说明C373414595小区平均RSSIRRU每个采样时刻采样接收的功率。RRU通知OAM，OAM根据载频匹配小区信息

19、上报统计。平均接收功率是上报时间间隔内所有采样点值的平均。(FDD制式不支持)RRU每个采样时刻采样接收的功率。RRU通知OAM，OAM根据载频匹配小区信息，上报统计。平均接收功率是上报时间间隔内所有采样点值的平均。RRU每个采样时刻采样接收的功率。RRU通知OAM，OAM根据载频匹配小区信息，上报统计。平均接收功率是上报时间间隔内所有采样点值的平均，计数器上报更新本次统计平均接收功率值下行干扰即网路质量问题，无法批量处理，只能作为TOP小区分析的因素；4.2.3 传输运行、丢包、乱包排查传输问题主要是运行状态和质量问题，运行状态是指传输通道是否正常畅通，可以通过IP质量检测来判断通道是否正

20、常；传输质量问题主要是指数据包丢失或者错误，可以通过提取丢包、乱包指标(按照基站提取)，将丢包率或者乱包率大于万分之五的小区筛选出来，协调传输进展处理：指标代码公式解释eNB下行GTPU丢包率340719C373980454/C373980456eNB下行GTPU丢包数/eNB下行GTPU总包数eNB下行GTPU乱包率340720C373980455/C373980456eNB下行GTPU乱包数/eNB下行GTPU总包数4.2.4 基站闪断、挂死后策略失效需要重新配置其它省份偶发出现过，就目前某某区域排查的某某、某某没有发现，也专门在某某做了验证没有出现，作为后期的须知事项。 4.3 邻区优化

21、 缺失、单向邻区添加 合理的邻区关系是切换的前提，首先核查全网近距离漏配、单向、异厂家边界等邻区关系是否添加完整； 过远冗余邻区删除 删除没有切换请求、冗余、超远5公里的邻区关系，确保邻区关系的合理正确； 邻区外部参数核查 核查邻区外部参数，进展一致性检查，确认本小区信息与作为邻区时的外部小区信息一致； PCI冲突、混淆排查 如果PICPCI冲突、混淆如此有可能在切换测量和判决是错误，导致切换失败。所以需要排查PCI冲突、混淆的情况，保证复用距离不小于3公里； 邻区参数核查 邻区参数检查除了常规的邻区关系配置、临接小区信息外主要是要核查“支持X2口切换开关是否打开，一定要确保其开关打开：4.4

22、 X2功能策略 打开SON中的X2控制功能开关 合理配置X2策略将默认的自删除开启门限调整为45默认的是20，前期某某某某调整为40后发现还是存在邻区关系大于X2链路而缺失的情况目前现场主要配置的业务策略类型是宏站与宏站之间，现场对于宏站与微站之间的策略可以有两种途径进展：a. 手动配置X2链路；b. 微站和周围的宏站进展筛选，新建模板配置宏站与微站之间的策略；在配置策略时除了必须打开X2自建立、自删除、自学习开关外几个重要设置解释如下：参数设置描述配置业务策略类型该参数表示本条策略是宏站与宏站之间的SON策略还是宏站与微站之间的SON策略。取值“宏站与宏站之间MARCO and MARCO，

23、表示策略用于宏站和宏站之间的SON功能。取值是“宏站与微站之间MARCO and PICO，表示策略是用于宏站和微站之间的SON功能0：宏站与宏站之间，1：宏站与微站之间X2自删除检测开启门限X2当前建立个数达到该门限时，启动自删除检测算法。网络规模较大，网元有较多邻接eNB时，将该参数调大，网络规模小，网元有较少邻接eNB时，将该参数调小，需要根据网络规模配合“X2成功切换次数门限值和“S1切换成功次数门限值综合考虑。S1切换成功次数门限值S1切换成功次数门限值。当网元当前X2偶联个数超过门限值后，再新增X2偶联时，需要先进展S1切换成功次数的统计，两个邻eNB的S1切换成功次数必须超过此门

24、限配置，才允许添加X2偶联配置。当网元当前X2偶联个数超过门限值后，再新增X2偶联时，需要先进展S1切换成功次数的统计，邻eNB与本eNB的S1切换成功次数必须超过此门限配置，才允许添加X2偶联配置。与X2统计定时器配合设置。X2切换成功次数门限值X2切换成功次数门限值。当网元当前X2偶联个数超过门限值后，启动X2偶联自删除统计周期，在统计周期内，如果到相邻eNB的X2切换成功次数低于此门限值配置，如此删除相应的X2偶联。当网元当前X2偶联个数超过门限值后，启动X2偶联自删除统计周期，在统计周期内，如果本eNB到相邻eNB的X2切换成功次数低于此门限值配置，如此删除相应的X2偶联。与X2统计定

25、时器配合配置。X2自建立/自删除统计定时器长度当X2链路个数超过配置的门限后，新增加X2链路时，需要启动统计定时器统计到对端eNodeB的S1切换成功次数；删除X2链路时，需要启动统计定时器统计X2切换次数。本参数表示统计定时器的时长，单位：小时。当X2链路个数超过配置的门限后，新增加X2链路时，需要启动统计定时器统计到对端eNodeB的S1切换成功次数；删除X2链路时，需要启动统计定时器统计X2切换次数。此参数为定时器时长。建议不修改备注说明：“自学习策略后会根据具体情况实际优化修正；2. X2自建立/自删除统计定时器长度，目前按照默认的24小时设置，应该是比拟合理的额，在打开X2功能前期按

26、照24小时设置可能X2链路的添加、删除会比拟慢，但是保证了起码的准确。待后期日常优化时还可以适当的增加时间长度；ICM(集中配置模型中冗余模型问题 基站割接升级后，ICM上有可能会存在老版本的配置模型，没有实际作用，为冗余模型。但SON功能调用模型数据时有可能出错，作为X2功能，可能X2自建立失败。核查现场没有冗余模型，但后续需要作为须知事项关注。如果有模型状态为灰色标志，如此是冗余模型需要删除。策略配置分批下发问题在批量下发X2功能和策略后发现个别基站的功能策略并未生效，排除由于基站断链和退服其它省份验证仅下发基站过多时可能出现无法下发需要重新下发的情况外，存在偶尔下发成功但未生效的；3月份

27、某某中兴区域统一全网开通，可能会出现此问题，后续日常开通时不会出现； 而且发现有些生效的但是自建立失败较多，通过咨询目前版本SON处理X2消息容量一小时是1800条，很容易达到上限，所以会导致X2口配置饱和而失败，然后重新开始测量自建立，导致自建立失败多和时间长。 所以建议基站过多时可以分批下发功能策略； 功能策略变更说明目前中兴SON功能中的功能模块，修改或者重新下发时，需要先关闭先S0N控制，再关闭-X2策略，注意顺序以前的策略，再重新按照规X建立模板开启策略；X2自建立TNL交互控制开关在配置X2功能策略后，如果打开X2自建立，必须同步打开“X2自建立TNL交互控制开关：4.5 SCTP

28、链路问题 SCTP链路状态运行、退服排查 a. 首先在SCTP中排查运行状态，以运行状态显示“正常为准，如假如不是如此需要排查链路问题:b. 通过后台性能指标统计SCTP链路断链次数以与可用时间分析不可用时间的问题小区，来统一判断SCTP链路问题:计数器编号 名称 短名称 含义 统计点说明 更新说明 C373920000 SCTP链路断链次数 eNodeB在SCTP链路上会发送周期的心跳消息。如果心跳消息重传门限次数都没有得到正确响应，认为链路异常，上报链路告警，本计数器统计。 当eNodeB检测到SCTP偶联断时 当eNodeB检测到SCTP偶联断的时，计数器加1。 C373920001 S

29、CTP链路可用时间 SCTP链路的采样规如此如下：当eNodeB成功建立SCTP链路时，记录开始时刻，当eNodeB检测到SCTP链路断链时，记录完毕时刻。SCTP链路在服时间为开始时刻到完毕时刻的时间间隔。 eNodeB在每个采样时刻，依据详细描述中的规如此进展SCTP链路可用时间采集。 在每个测量周期，计数器累加采样的SCTP链路在服时间值。 SCTP链路配置核查重点检查手动配置的 a. 首先需要确定基站的IP层配置里面的业务面IP地址是X2配置的交互IP:b. 在SCTP配置中有S1链路本端端口号为36412和X2链路本端端口号为36322。查看X2的IP地址时远端地址即为对应邻区的IP

30、核查是否正确:c. 对于个别IP配置错误重点是手动添加X2链路的的可以手动进展配置，添加X2链路:4.6 问题小区处理 只有S1切换，没有X2切换的小区处理 对于只有只有S1切换，没有X2切换的小区主要是需要核查X2链路，如果没有手动配置过，那么根本就是X2功能策略的问题，可以重新下发功能策略再跟踪观察处理； X2切换比例低，S1切换比例高的小区处理 有X2切换但比例较低的小区，主要就是基站运行状态、邻区关系、SCTP链路的问题，需要全面排查； X2功能策略挂死重新配置在其它省市出现过基站闪断、退服、升级、割接后偶尔出现X2功能策略挂死的问题，表现为没有X2切换，如果遇到前期X2切换没有问题

31、突然没有的情况时如此需要重新下发； 新站入网前期新站入网没有同步配置X2功能策略，导致没有X2切换，已经要求工程开站时，统一配置X2功能策略。5.1 优化案例5.4.1 问题描述某某现场进展X2切换占比优化专项过程中，后台统计分析发现15局红山乡F基站LYFZO00D4连续一周左右X2没有切换，SI有切换，X2切换占比为0%。5.4.2 问题分析提取时间为2016060120160615，连续6天的15局红山乡F基站LYFZO00D4X2切换占比指标都比拟低，如如下图表所示：开始时间完毕时间网元eNB间S1口小区间同频切换出执行成功次数eNB间S1口小区间异频切换出执行成功次数eNB间X2口

32、小区间同频切换出执行成功次数eNB间X2口小区间异频切换出执行成功次数eNB间X2口切换占比2016-06-01 00:00:002016-06-02 00:00:00271168110290000.00%2016-06-02 00:00:002016-06-03 00:00:0027116891730000.00%2016-06-03 00:00:002016-06-04 00:00:00271168115330000.00%2016-06-04 00:00:002016-06-05 00:00:0027116865800000.00%2016-06-05 00:00:002016-06-0

33、6 00:00:0027116857600000.00%2016-06-06 00:00:002016-06-07 00:00:00271168122970000.00%5.4.3 问题处理5.4.3.1 基站故障、干扰、丢包乱序核查 基站故障，该基站无故障告警信息： 基站干扰查询：经过后台统计RSSI正常，均值小于-95dBm:开始时间完毕时间查询粒度FDD小区RSSI最大值(分贝毫瓦)FDD小区RSSI最小值(分贝毫瓦)FDD小区RSSI平均值(分贝毫瓦)2016-06-01 00:00:002016-06-02 00:00:001天2016-06-02 00:00:002016-06-0

34、3 00:00:001天2016-06-03 00:00:002016-06-04 00:00:001天2016-06-04 00:00:002016-06-05 00:00:001天2016-06-05 00:00:002016-06-06 00:00:001天 基站丢包乱序查询：丢包乱序高的基站有可能会影响基站间的切换与切换成功率。经过15局红山乡F基站丢包乱包率为0%；该基站不存在丢包乱序现象。5.4.3.2 现网邻区核查对现网15局红山乡FLYFZO00D4邻区与邻区外部参数核查，邻区配置合理，参数正常；LYFZO00D4 _0小区邻区分布：LYFZO00D4 _1小区邻区分布：LYF

35、ZO00D4 _2小区邻区分布：核查LYFZO00D4基站的外部小区，重点检查外部小区的CELLID /PCI/TAC等参数：经过核查LYFZO00D4基站邻区配置合理且邻区参数无异常。5.4.3.3 PCI复用距离核查经过PCI复用距离核查，LYFZO018BPCI 294/295/296复用合理，不存在PCI冲突现象：5.4.3.4 SCTP链路状态核查：SCTP链路状态正常如如下图所示：SCTP链路指标统计分析，不存在链路断链次数与不可用时间的情况，SCTP链路正常：5.4.3.5 X2功能策略与参数核查查询此基站的X2功能策略，发现下发正常，但是却一直没有X2自建立次数。此基站是第一批

36、大批量下发X2功能策略的基站，其它省份出现过大批量下发后未生效的情况，需要重新下发X2策略。因此对此基站进展了X2功能策略的删除并重新下发，且将X2自删除检测门限由20调为40。5.4.4 处理结果通过后台对15局红山乡FLYFZO00D4基站X2策略手动删除并重新下发X2策略下发后X2切换开始不断提高，指标改善明显，已经达到了95%：开始时间完毕时间网元eNB间S1口小区间同频切换出执行成功次数eNB间S1口小区间异频切换出执行成功次数eNB间X2口小区间同频切换出执行成功次数eNB间X2口小区间异频切换出执行成功次数eNB间X2口切换占比2016-6-1 0:002016-6-2 0:00

37、271168110290000.00%2016-6-2 0:002016-6-3 0:0027116891730000.00%2016-6-3 0:002016-6-4 0:00271168115330000.00%2016-6-4 0:002016-6-5 0:0027116865800000.00%2016-6-5 0:002016-6-6 0:0027116857600000.00%2016-6-6 0:002016-6-7 0:00271168122970000.00%2016-6-16 0:002016-6-17 0:0027116860806860091.86%2016-6-17

38、0:002016-6-18 0:0027116850506910093.19%2016-6-18 0:002016-6-19 0:0027116858408383093.49%2016-6-19 0:002016-6-20 0:0027116842908956095.43%2016-6-20 0:002016-6-21 0:0027116844909106095.30%2016-6-21 0:002016-6-22 0:0027116841208935095.59%5. 优化思路6.1 优化思路分析影响X2切换的具体原因，针对性地制定相应的措施方案，进展细致的分析处理。梳理了后期进展X2切换占
