河道顶管施工专家论证方案.docx

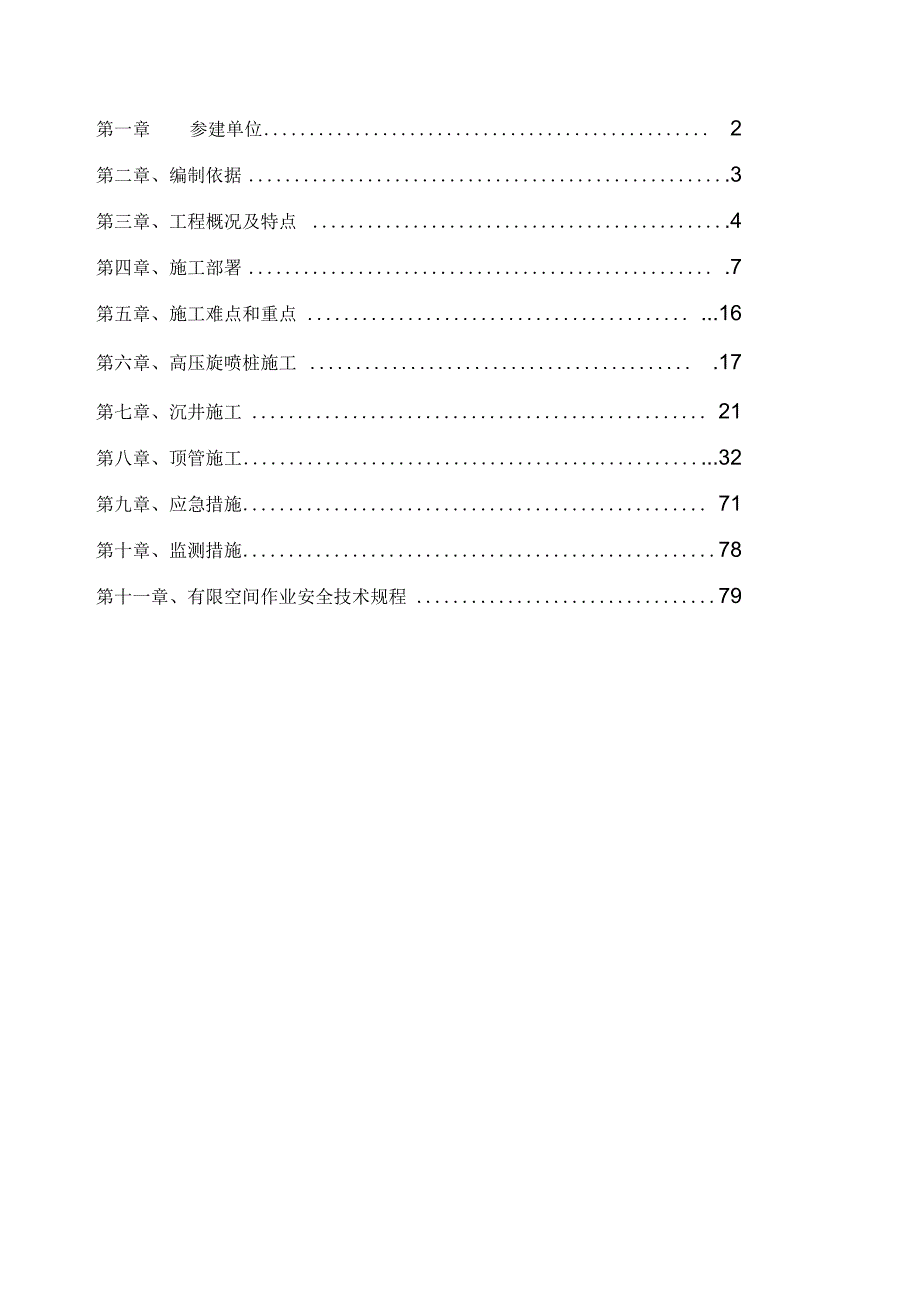

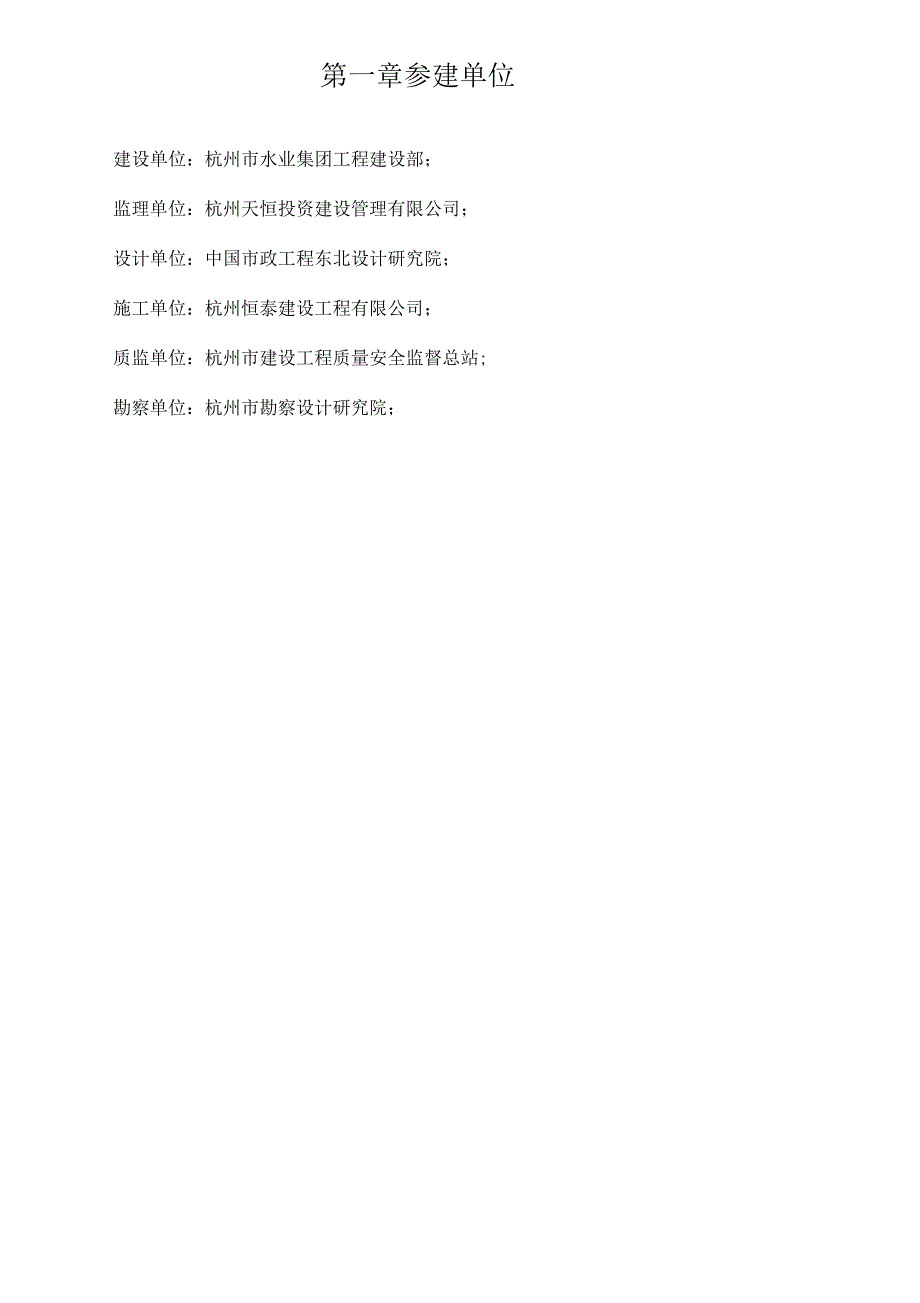

1、第一章参建单位 2第二章、编制依据.3第三章、工程概况及特点 .4第四章、施工部署 .7第五章、施工难点和重点 .16第六章、高压旋喷桩施工 .17第七章、沉井施工 21第八章、顶管施工.32第九章、应急措施 71第十章、监测措施78第十一章、有限空间作业安全技术规程 79第一章参建单位建设单位：杭州市水业集团工程建设部；监理单位：杭州天恒投资建设管理有限公司；设计单位：中国市政工程东北设计研究院；施工单位：杭州恒泰建设工程有限公司；质监单位：杭州市建设工程质量安全监督总站;勘察单位：杭州市勘察设计研究院；第二章 编制依据一、编制依据（ 1）甲方提供的华中路（大农港路- 广济路）给水管道工程施

2、工图纸资料及要求；（ 2）华中路（大农港路- 广济路） ）给水管道工程岩土工程勘察报告；（ 3）本公司承担类似工程的建设经验二、采用的技术标准、规范工程测量规范 GB50026-2007建设工程项目管理规范GB/T50326-2006给水排水管道工程施工及验收规范 GB50268-2008市政地下工程施工质量验收规范DG/TJ08-236-2006建筑施工安全检查标准JGJ59-99给水排水构筑物施工及验收规范GB50141-2008建筑机械使用安全技术规范 JGJ33-2001施工现场临时用电安全技术规范 JGJ46-2005建设工程施工现场供用电安全规范 GB50194-93地下防水工程质

3、量验收规范GB50208-2002钢结构工程施工质量验收规范GB50205-2001给水排水工程顶管技术规程CECS246:2008现场工业管道焊接工程施工及验收规范 GBT50236-98顶管施工技术及验收规范 （试行）第三章 工程概况及特点一、工程简介华中路（大农港路-广济路）DN1200 DN800给水管道工程为配合华中路建设，过上塘河部分采用顶管，进行的给水管道施工。主要工程量有DN1200钢管顶进67.4米，DN1000钢管顶进67.4米，工作井1座，接收井1座，顶 管中心标高均为 -4.600 米。 施工工序为： 高压旋喷桩- 第一阶段沉井浇筑-第一阶段沉井挖土下沉- 第二阶段沉井

4、浇筑- 第二阶段沉井挖土下沉-沉井封底浇筑- 顶管施工。顶管工作井：井内径为7300 mm*7300 mm,为钢筋混凝土浇筑，原地面标高为5.430米， 沉井深12.793m， 有效井深11.2 m， 标高0.000 至顶部标高墙身厚为300 mm，其余部位墙身厚为650 mm止水围护采用止水高压旋喷桩，桩径 600mm外 层桩中心距300mm内层桩中心距 400mm内外层间距400mm止水桩长17m 工作井底部为高压旋喷桩复合地基，桩顶部标高为 -7.693 ,桩径600mm中心 间距400mm纵横向布置在8.4*8.4m范围内，共计441根。高压旋喷桩采用 二重管法，水泥含量25%，采用3

5、2.5 级普通硅酸盐水泥。顶管接收井 :井内径为井内径为7300 mm*7300 mm,为钢筋混凝土浇筑，原地面标高为 6.880米，沉井深12.793 m,有效井深11.2 m,标高士 0.000至顶部标高墙 身厚为300 mni其余部位墙身厚为650 mm）止水围护采用止水高压旋喷桩， 桩径600mm外层桩中心距 300mm内层桩中心距 400mm内外层间距400mm 止水桩长17m。 接收井底部不设为高压旋喷桩基础处理。 高压旋喷桩采用二重管法，水泥含量25%采用32.5级普通硅酸盐水泥。硅的强度为 C25,抗渗 等级S6,管道顶进待混凝土强度达到设计要求后进行。主要实物工程量为：井位井

6、位距离m管径mm中心标高备注G1G2671200(1000)-4.60m中心埋深9.7m顶管沿线地质概况1、本工程具体所涉及地质情况如下所述:序号岩土名称层厚m埋?m特性4砂质粉层土1.010.812.89灰色，干强度低，局 部夹粉砂薄层1含砂粉砂层1.66.313.22浅黄褐色黄灰色，松 散稍密，偶夹粘质粉 土团块本工程顶管根据杭州市勘察设计研究院提供的杭州市华中路工程（大 农港路广济路）岩土勘察报告得到顶管井基础持力层为 1含砂粉砂层， 接收井基础持力层为4砂质粉层土层，该种土层在一定动力水压作用下易产 生管涌现象，施工时应有预防措施。2、水文地质：本工程顶管穿过河道，属于含水层，受大气江

7、水及地表水等影响。3、地质剖面图详见附图三、顶管沿线周边环境及平面图1、地下和地上管线本工程为下穿河道给水管，所涉及范围内经过周边管线调查及根据施工 图及业主提供的相关资料，周边地区不存在受顶管施工明显影响的管线。根 据设计要求，在施工中遇到主干管与其他管线交叉时保持外壁净距0.15米以上。满足要求，不影响施工。2、地下障碍物的影响根据勘察报告及周边地形图，本工程顶管沿线不存在影响顶管施工的障 碍物，但是施工过程中仍需加强监控，做好应急措施。3、地上建筑物情况本工程为穿越河道顶管，施工中不考虑对地上建筑物造成的影响。4、施工平面布置上塘河南侧顶管工作井： 为杭州市江干区管辖范围， 计划占地长为

8、 47 米、宽为 42 米。采用标准在围护封闭施工，西侧设置1.5 宽的连接临丁路人行道与河道边游步道的临时游步道，靠近临丁路方向设置施工进出大门，施工机械、进出车辆经过临丁路人行道位置设置20mn钢板保护地下管线，便于施工车辆进出。施工场地内设置临时混凝土便道。 （详见附图）上塘河北侧顶管接收井： 为杭州市拱墅区管辖范围， 计划占地长为 43.5米、宽为 22.25 米。在围护南侧设置1.5 宽的连接河道边游步道的临时游步道，靠近华中路慢车道位置设置进出大门。 （详见附图）第四章施工部署一、总体部署1、施工部署高压旋喷桩完成后进行沉井施工，沉井施工完成待混凝土强度达到设计要求后进行管道顶进工

9、作。2、施工管理目标我公司将采取科学、严格的管理手段，采用先进机械设备，安全、优质、 局效完成各项施工目标。质量管理目标工程质量达到国家施工验收规范规定的合格标准，一次性验收通过。进度目标本工程开工日期根据与业主联系的结果按时开工。安全施工管理目标在本工程施工期间，实现“六无”目标，（即：无重大有责工伤死亡事故; 无重大燃爆事故；无重大火灾事故；无重大治安事件和重大盗窃案件；无重大 设备毁损事故；无重大主责以上的行车事故和自伤事故）。二、项目管理体系本工程组织的顶管管理班组全体人员是多年来一起工作的一个团结向上的 小集体，具有很强的凝聚力，工作过程中配合默契，互相支持，不怕困难，勇 于挑战。1

10、施工组织机构图项目经理部2、施工人员配备根据本工程的实际情况，项目部按项目法施工管理的模式配备，实行专业分工，效益与实绩挂钩，确保工程总体目标实现。具体人员名单详见附表拟投入项目部管理人员表序号职位姓名职责分工1项目经理丁建兴项目全面管理2项目副经理戴建伟人员调配、计划安用F3技术负责汪幼云现场技术管理4施工员茅爱建现场施工管理5质检员金国锋质量控制6安全员孙丰良现场安全管理7材料员周亚军材料控制8资料员冯利锋资料管理11顶管班组负责人余金财管理顶管作业拟投入顶管施工作业人员名单序号工种数量姓名1井位总负责12顶管工程师13注浆工34吊车司机15起重工26工长27顶管机控制员48电工29电焊

11、工310测量211顶管班组10压浆、管线拼接、中继间等12辅助工6其它配合工作为保证工程质量、进度以及工程各项工作的开展，我们制定各管理人员 的岗位职责，要求各部门管理人员严格遵守，确保工程的顺利进行。(1)、项目经理A、贯彻公司为本工程制定的质量方针、目标，执行公司的各项规章制度 并保障质量体系的有效运行，实现本工程的质量目标。B、主持本工程质量计划的编制，并全面负责项目质量计划的实施。C、严格履行工程承包合同，负责制订工程承包合同履行的具体计划。DK负责监督、协调施工现场的施工、物资供应、劳力安排、财务等各方 面的工作。(2)、项目副经理A、贯彻执行公司为本工程制定的质量方针、目标，实现本

12、工程的质量目 标。B、协助项目经理负责工程项目质量计划的全面实施工作。C、协助项目经理抓好现场的全面施工工作。口协助项目经理搞好安全生产及现场文明施工工作。(3)、技术负责人A、贯彻执行为本工程制定的质量方针、目标，实现本工程的质量目标B、负责工程项目质量计划、施工方案、特殊过程专题方案的编制工作， 与设计人员搞好联系工作。C、协助项目经理搞好项目质量计划的全面实施工作。口负责工程项目部的技术管理，抓好项目工程图纸会审，各级人员的技 术交底工程技术审核、新技术的推广应用及工程技术资料记录的整理、归档 等工作。(4)、施工负责人A、贯彻执行公司制定的质量方针、目标，落实本工程的质量目标。B、负责

13、工程项目的审图、翻样及材料计划的补退工作。C、全力完成项目部下达的任务，负责对班组的全面管理，做好班组的施 工任务、劳力调配等工作安排。DK抓好班组的施工进度、定额用工工作。(5)、项目材料员A、贯彻公司制定的质量方针、目标，落实本工程的质量目标。B、负责编制项目工程材料采购、申请计划，督促材料采购计划的执行。C、参与对项目工程采购物资分承包方的选择，评价与验证工作。(6)、项目安全员A、负责工程项目的安全管理，做好进场施工人员的安全知识教育。B、负责工程项目安全生产技术措施的制定，定期跟踪验证措施的落实情 况C、负责对施工全过程安全生产的指导、监督，参加班组施工安全技术交 底期、不定期检查各

14、班组安全生产执行情况。(7)、项目资料员A、负责工程项目部与公司、业主、监理、质量监督等单位之间文件的传 递工作。B、负责工程项目部文件和资料的控制管理工作。C、负责对项目图纸、图集、所执的国家规范、行业标准、项目质量计划、作业指导书等受控文件的收集、编目、保管、发放工作，负责回收销毁项目作废文件。(8) 、项目质检员岗位职责A、负责对项目工程进场材料的把关，确保合格材料进场使用。B、使用期间跟班巡回作业，负责对工序施工质量的指导、监督，对不符 操作规程的野蛮操作，及时制止、整改。C、组织对分项工程、隐蔽工程的检验、验收，参与分项工程检验与工程 最终检验、验收工作，及时做好分部、分项检验评定等

15、质量记录。3、劳动力组织计划劳动力配置和管理原则合法性建筑工地因其工作特点决定了它必须使用大量的劳动力。在劳动力配置、管理方面，我们特别强调合法性，因为只有用工的合法，才能保证工程的稳定、顺利进展，这是工程建设队伍管理的基本条件。我们主要有以下管理办法：a. 对于录用的工人，全部签定劳动合同和安全生产协议 ，并进行 岗前的安全、生产、技术和管理交底，使其尽快融入工程中去。b. 对所有用工，统一进行登记注册，并办理上岗证、暂住证、健康证、务工证等。c. 现场施工人员统一制作胸卡，上班和进出大门必须佩带胸卡，否则将按照有关管理制度进行处罚。合理性对于人员配置的定岗定员，必须熟悉本工程施工的主要特点

16、人员配置并非越多越好，要充分发挥工人的主观能动性，要进行高效合理使用，要避免出 现窝工、磨洋工、效率低下、工人超负荷运作等现象。顶管工程工序紧凑，因此，在下一道工序开始前，必须进行充分的准备工作。否则，将大大降低工作效率，影响工程进度，影响经济效益。因此对于每一项工作，必须有专人去做；对于每一个施工人员，必须都有明确的工作范围和工作要求。这样，才能保证环环相扣，工程有序的持续的进展。对于工人队伍，要进行优化组合，可根据地域关系、性格特点和年龄结构来安排工作班组，一便于劳动协作和生产配合，提高生产效率。科学性对于施工现场的各种作业人员，必须采取切实有效、经济灵活的方法进行管理，从而最大限度的发

17、挥工人队伍的作用，较好的完成施工任务。在工作内容上，要根据各个岗位的工作特性来进行安排，必须明确化，不同岗位要有区别，同时要强调各岗位之间的配合，要强调团队精神。三、施工准备工作1 、施工技术准备由于本工程技术含量高、施工难度大，因此作好充分的施工技术准备，是保证工程质量、安全、工期的关键。（ 1 ）掌握地形、地质、水文等勘察资料，对顶进线路的地层情况、地下水位情况进行充分的分析，预先分析施工中可能遇到的各种不利因素，并提出相应的解决方法和措施。（ 2）组织有丰富施工经验的技术人员成立施工技术攻关小组，充分了解和掌握设计意图、结构特点和技术要求。（ 3） 对 顶管穿越构筑物、管线进行技术讨论，

18、作好资料、图表上墙。（ 4） 做 好施工过程中需监测项目的前期准备，施工过程各种记录表格的前期整理。（ 5） 在 施工前对各工种、各施工班组进行详细的技术交底。（ 6） 好施工操作人员的再培训工作。7）绘制临时工程及施工非标准设备工具图纸，且及时加工。2、各种设备的准备1 ）顶管机配套的顶铁、轨道、支架等及时进行设计、加工制造，满足设计精度要求。（ 2 ）顶管施工配套的电气系统、通讯系统、通风系统、液压系统、中继间等及时进行地面联动和加工。3、施工现场准备（ 1）清除施工现场障碍物，平整场地，搞好三通一平。（ 2）完成施工场地的围护，隔离等文明施工措施。（ 3）建造临时设施，为正式开工准备好生

19、产、办公、等临时用房。（ 4）测量控制网精度控制轴线控制a、轴线平面利用业主移交的GPS点建立控制网，控制网按三等小三角要求布设平差，采用2+2mmt学全站仪测角量边。测角3测回，半测回归零差12 秒，一测回中 2倍照准差 18秒，各测回比较差12秒，测角中误差 5秒。b、管道内轴线按一级导线要求测量控制，采用2+2mmfc学全站仪测角量边。测角 3 测回，半测回归零差12 秒，一测回中 2 倍照准差 18 秒，各测回比较差12秒，测角中误差 5 秒。高程控制根据业主移交的水准点布设临时水准点，每个井位布置2 个，往返测量闭合差 12，L。管道内高程传递；前300米用激光经纬仪传递，以后采用全

20、站仪 三维坐标控制高程（距离竖直角计算Z 坐标） 。（ 5）组织机械设备进场根据施工机具的需用量计划，按施工平面布置图的要求，组织施工机械设备进场，机械设备进场后按规定地点和方式布置，并进行相应的保养和试运转等工作。( 6)组织材料和构配件的进场根据顶管施工进度汁划组织其所需的材料、构配件进场，并按规定地点和方式存放或堆放，做好组织和保护措施。工作井布置起重机，布设泥浆箱、鼓风机、压浆泵等辅助设备。4、施工用电计算及布置经计算 ：施工用电设备额定用量之和,Pi = 110KW照明用电按动力负荷用电5%+算，2 P2=5.5KW根据公式 P 总=1.1 (Ki2Pi/cos +&2P2)取 Ki

21、0.6 K 2=0.5 cos =0.7得，P总=1.1 (0.6X110/0.7+0.5 X5.5) =120KW根据计算，本工程施工最高峰期用电量约为120KW施工时合理安排施工，避免所以机械设备同时使用。建设单位在施工期间提供箱变用电量为150KVA，基本满足施工需求。另外根据顶管需要应安装若干配电屏进行顶管供电，并且配备150KW发电机一台备用，以保证停电时井内抽水等所需。为确保安全用电， 设总配电箱，顶管沿线设立临时电线杆及分配电箱，线路架空敷设。第五章 施工的难点和重点一、工程特点1、须穿越上唐河道, 施工中必须采取有效措施防止对上方河道及航行造成影响。2、顶管施工工艺复杂，要求

22、高。二、 工 程 难 点为确保本工程的顺利进行，对顶管所存在的以下难点必须高度重视：1 、 本工程顶管根据管道的设计标高， 顶管所穿越的土层为-1 层为亚砂土，该土层在一定动力水压作用下极易产生流砂、管涌现象，施工时应有预防措施。2 、须穿越上塘河河道下方 , 施工中必须采取有效措施防止对上方河道及航行成影响。同时应注意加强监测，减缓顶进速度，必要时采取注浆等加固措施保证施工安全。3、泥水处理：工作井施工场地较宽敞，施工中注意合理的安排场地各个阶段的使用并保证施工安全，在出土环节，需要及时将泥水处理系统处理好的土方外运， 避免由于堆土影响行人及交通。 必要时需要24 小时连续施工，需要有关单位

23、的大力配合和支持。第六章 高压旋喷桩施工一、总体要求1、沉井周围布置高压水泥旋喷桩止水，施工前应根据现场环境和地下埋设物的位置等情况，复核高压喷射注浆的设计孔位。2、止水高压水泥旋喷桩桩径600，外层桩中心距300，内层桩中心距400，内外层间距400,工作井、接收井止水旋喷桩桩端均进入第。9层淤泥质粉质粘土层，工作井止水桩长约 17 米，接收井止水桩长约 18.5 米。3、工作井下部为高压水泥旋喷桩复合地基，桩径600，中心间距400，纵横向布置在8.4*8.4m范围内，共441根。单桩承载力特征值135kpa,复合地基承载力特征值为435kpa。高压水泥旋喷桩桩顶标高为-7.693。4、高

24、压喷射用浆，32.5 级普通硅酸盐水泥。5、与旋喷桩桩身水泥土配比相同的室内加固试块在标准养护条件下90d龄期的立方体抗压强度平均值fcu=1.6N/mm2。6、高压旋喷桩采用二重管法水泥含量25%二、高压旋喷桩施工工艺流程测放桩位机架就位组装低压水流钻孔到设计标高横向高压喷射 旋转、提升旋喷桩形成三、施工步骤1、测量放样按图中设计要求进行桩位样桩定位，在木样桩顶钉铁钉，开钻前拔除。2、桩机就位组装在桩位置将旋喷钻机就位组装，就位后再相应安装高压射流泵、低压射流泵、泥浆搅拌机，并连接高、低压软管、旋喷钻头等。调整垫板，保持钻机架身水平，并用锤绳纠正桩机的垂直度，保证垂直度在 1o 以内。3、制

25、浆在注浆前 10 分钟必须搅拌好浆料，原料精确计量，搅拌时间不少于 5 分 钟，并在 30 分钟内用完，否则必须废弃。4、低压水流钻孔到设计标高开钻后，低压水流从旋喷钻头下端喷出，成孔时同时回转旋喷管，使旋喷钻头很快达到设计标高。5、横向高压喷射、旋转及提升钻孔结束后，立即提高高压射流泵压力，开始横向喷射，此时高压水流从旋喷钻头横向射出，同时启动料浆泵，料浆从钻头端部喷出，旋喷钻头边喷边钻边提升，直至顶面，至此高压旋喷桩形成。旋喷过程中要认真作好记录，每提升1m或地层变化交界处记录1次压力流量数值。四、设计要求高压旋喷桩28天龄期旋喷桩桩体无侧限抗压强度qu 1.5Mpa,抗剪强度0.2Mpa

26、要求加固后土体的容重18KN/m3渗透系数 ixi0-7cm/s;施工时需严格控制喷浆压力和施工速度，并密切监测其周围防汛墙等建构筑物，根据施工监测进行必要调整，以减少对防汛墙、地下管线的影响。高压旋喷桩在抛石棱体处施工需预钻引孔，施工完成后以水泥浆封堵预钻孔。旋喷桩体达到龄期后每隔30m实施钻孔取样，每个钻孔取桩顶、桩中、桩底三个试样，对其强度进行检验。钻孔取样位置由业主、设计、监理、施工单位等根据实际情况现场确定。五、主要参数高压旋喷桩采用二重管法施工，桩径600、深18.5m、，注浆材料采用R32.5 普通硅酸盐水泥，水泥含量25%，水泥浆的水灰比为0.8 。六、施工要求1、高压旋喷桩

27、施工时需严格控制喷浆压力和施工顺序，在施工过程中若发现异常现象，停止喷浆，通知业主、设计、监理各方，协商处理。2、高压旋喷桩施工工序为：机具就位、钻孔、置入注浆管、喷浆或复浆、拔管冲洗及移位等。3、在高压旋喷桩施工前，应按施工组织确定的高喷施工工艺可在工程位置以外或现场先进行成桩试验，以确定施工水泥浆比，压力、水泥浆、流量、注浆管提升速度和旋喷速度等各项参数和施工工艺，施工参数和施工工艺须经工程师批准后方可实施并严格执行。4、在施工前场地应事先平整，必须清除地上和地下一切障碍物，开机前必须调试，检查桩机运转和输浆管畅通情况。5、每根桩施工时均应检查钻机设备的平整度和导向架以及钻机轴的垂直度，间

28、接测定桩身垂直度。钻机的垂直度偏差应小于+1%。6、施工使用的水泥和外掺剂必须通过室内试验的检验，并经工程师批准方可使用。本工程旋喷桩的水泥选用普通硅酸盐水泥。对每批进场水泥应进行检验，不合格的水泥严禁使用。水泥浆液要严格按预定的配比拌制，在注浆前 10 分钟连续，不得停置时间过长，超过30min 的浆液不准使用。泵送浆液管路应保持潮湿，以利输浆。拌制浆液的罐数、水泥、外掺剂的用量、泵送浆液的时间应有专人统计记录。7、钻杆的旋转和提升必须连续不中断，同时供浆必须连续，一旦因故停浆，必须立即通知操作台，以防止断桩和缺浆，此时将注浆管下沉至停浆点以下500mm待恢复供浆时再喷浆提升。8、成桩施工中

29、必须随时抽查水泥浆液比重，每工作班不少于 4 次。应注意贮浆内浆液的均匀和连续性，喷浆搅拌时不允出现管道堵塞或爆裂的现象。七、质量检验旋喷桩水泥桩质量检验、验收均应满足建筑地基处理技术规范(JGJ79-91前地基处理技战术规范(DBJ08-04-94)以及建筑地基基础工程施工质量验收规范(DBJ50202-2002)的规定。第七章 沉井施工、施工部署1、顶管工作井、接收井井内径均为 7300 mm*7300 mm,沉井深12.793 m, 有效井深11.2 m,标高 0.000至顶部标高墙身厚为300 mm其余部位墙身 厚为650 mm）井壁混凝土强度等级为 C25,封底为C20,抗渗等级为

30、S6,水 灰比不大于0.50 。2、施工分为四个阶段进行施工，第一阶段：浇筑沉井标高-7.693 m至-1.0 m段，高度为6.693 mi并在标高-1.0位置设置止水钢板施工缝，待沉井强度 达到设计要求后，开始挖土下沉，使井底至沉至标高 3.26 m （接收井沉至标高 -1.18 ）；第二阶段：浇筑沉井标高-1.0 m 至 5.1 m 段，高度为 6.10m，待沉井强度达到设计要求后，开始挖土下沉，使井底沉至标高 -7.693 m ；第 三阶段：沉井底部封底；第四阶段：顶管顶进施工。二、钢筋工程1、钢筋：0采用HPB23软钢，0采用HRB33驳钢。钢筋锚固长度，HPB235 专冈筋为30d,

31、 HRB33建冈筋为35d;车冈筋搭接长度，HPB23摩冈筋为42d, HRB335 钢筋为 50d。2、焊条：HPB235t冈筋和Q235B钢采用E43型，HRB33用冈筋采用E50型 焊条。除图中注明外，最小焊缝高度为6mm。3、主钢筋保护层：井壁为 40 mm底板为50 mm.4、预埋管件，铁剑定位须准确，不得遗漏。贯穿混凝土壁的管件，施工螺栓等均应带有止水环，凡外露的施工螺栓待施工完毕后割断，经除锈、防锈后用水泥砂浆封闭。5、 钢筋遇洞口处，应尽量绕过， 必须截断者应与洞口加强钢筋焊接牢固。钢筋位置要准确，底板上层钢筋要设铁凳，防止混凝土浇筑时踩塌。铁凳筋采用0 16间距按1个/m2,

32、拉结筋采用0 8梅花型布置间距6006、沉井井壁钢筋同一截面截断率不大于50。沉井井壁标高-1.0 位置设水平施工缝，内设3*500 钢板止水带。7、钢筋进场后按钢筋的不同型号分类堆放，堆放应整齐、有序。8、钢筋采用塑料薄膜覆盖保护，以防止钢筋受雨水浸蚀而产生浮锈。9、钢筋的加工和堆放必须根据材料需要情况，先绑扎的先加工。加工与绑扎密切配合，加工好的钢筋分类、编号堆放，先用的钢筋堆在上面，减少不必要的二次搬运。加工视结构施工情况，不得拖延施工进度。10 、钢筋进场，制作加工前，先检查表面洁净，粘着的油污、泥土、浮锈，使用前必须清理干净，清理不净坚决不用。11 、 圆盘钢筋调直后，不得有局部弯曲

33、死弯、小波浪形，其表面伤痕不得使钢筋截面减少 5% 。12 、 钢筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短钢盘短头，节约钢材。13、钢筋的弯曲和弯钩：I级钢筋端部做成180。弯钩，弯心直径为2.5d, 平直部分长度A 3d;箍筋端部做成135度的弯钩，弯心直径2.5d,平直部分 长度A 10d,弯起钢筋中间部位弯折处的弯曲直径D不少于钢筋直径的5d。14、钢筋绑扎必须严格按施工图要求组织施工，钢筋绑扎尺寸、间距、位置必须正确，所有钢筋搭接和锚固长度必须满足设计和施工规范要求。钢筋绑扎完后，必须垫好砼垫块，保证钢筋位置正确。在钢筋工程中特别注意转角、留孔

34、处，钢筋密集处的钢筋分布情况，随时纠正因踩踏面变形、移位或塌陷的钢筋。15、施工顺序：竖向受力筋绑扎一画横向受力筋间距一绑扎横向受力筋。16、施工要点：在钢筋绑扎时，要严格控制竖筋的顶标高，同时注意内外层钢筋的间距，按设计要求用铁钩马撑加以固定，封模前垫好砼垫块。使捣砼的过程中不发生移位。钢筋绑扎时，尤其要防止上部钢筋被踩下，在浇砼时要安排钢筋工值班，随时监控。另外应协调做好安装工作。17、施工班组应接受技术负责人和钢筋翻样的交底，做到思想明确，准确操作，所有钢筋绑扎均应经验收合格后方可进入下道工序施工。三、模板工程模板采用木模板，小48钢管和扣件做模板支撑，组成模板体系。模板要有足够的强度、

35、刚度和稳定性，浇捣砼前，模板的断面尺寸、轴线、标高要认真进行技术复核，做好记录，模板的拼缝要紧密，防止砼漏浆而影响质量，模板每翻一次均应清理上油， 待砼强度达到70%以上方可拆除。拆除模板时不准野蛮操作，不准损坏砼构件，拆除的模板应及时分类堆放整齐。四、砼工程砼浇筑必须注意以下几个问题：硅浇捣前，必须编制详细的硅作业流程计划。先进行钢筋、模板的施工，验收合格后方可进行砼的浇捣。浇捣硅前必须对模板作一次全面的检查，模板内杂物和建筑垃圾必须清理干净，模板缝隙超过2mm 的应堵塞，模板及老砼必须浇水湿润，施工缝处须套同砼级配（去碎石）处理。混凝土浇筑时应均匀，振捣要密实，严格保证混凝土的密实性，特别

36、在洞口，池壁转角等钢筋密集处。硅浇筑完成后，应在12小时之内加以覆盖浇水养护，冬天加盖草包或兼薄膜养护。浇筑后应加强养护，经常保持湿润防止产生收缩裂缝，湿养护期不少于半月。五、沉井布置主要内容1 、所需材料及工具工作井内机具：主推进千斤顶；主推千斤顶泵站；中继间泵站；顶铁电焊机；洞口密封环；排泥泵。管线与电缆：泥水管；排泥管；触变泥浆管；空气管；集水坑排水管;动力电缆；自控电缆；有线通讯电缆，照明及通风。工作井中人员上下通道采用钢梯40设置，钢梯内侧与打设池壁上的膨胀螺丝焊接，钢梯外侧钢管支撑。宽60CM间隔30CMP道，外侧设立H=1.1米钢护栏。 (见附图)管道内的照明采用 24V 安全电

37、压，照明电源由工作井内操作平台上的配电箱供电。管道内的照明灯每2节上装一只，功率为60W管道内还设有应 急照明系统，因故障突然停电时，使用应急照明，保证施工人员安全撤离。2、工作井区布置：重点考虑内容：供电系统；存管及下管；触变泥浆设备；设备控制室；生产用水；施工道路；场地排水；临边维护。采用塘渣回填铺设施工及运输施工便道；a) 顶管施工现场放置一辆25t 履带式吊车，负责现场管节的吊装及井下拼接管节时的起重任务。吊车边设置成品管存放地；b) 在工作井左侧设触变泥浆搅拌、储存、输送设备。泥浆拌和每天约 4 小时，应保证封闭拌和，无粉尘外溢；c) 在工作井一侧设三级泥水沉淀池，沉淀池尺寸为： L

38、B*H=6*20*1.5m 。顶管施工时，地下挖弃土通过泥水管路系统连续出土。泥水系统选用二台石家庄水泵厂生产的渣浆泵。一台放在地面上为送泥泵，另一台放在基坑下为排泥泵。管路采用中4无缝钢管，管节接头为卡箍式活络接头。基坑内设有旁通装置等。泥水系统利用 Telemole 管路系统。泥浆沉淀池须经常翻挖沉淀土外运，以满足顶进连续施工；d) 中央控制室及主顶动力站设置在工作井右侧；e) 工作井上口四周采用钢管焊接设置安全扶栏；f) 整个工作井施工区域采用全封闭彩钢板维护。工艺布置参照下图(DN1200、 1000)钢顶管工作井工艺布置图)：121314151617181920顶管施工I DN12

39、00钢管一二. .工 +-i -.I- I-.9-配电系统：口强纵系统i门-泥浆冗淀池m 12-机头i 13-优桨箱；M-DN1200 1000钢管LLDN1200钢管1匕瓠形项造；17不行顶洗：1A主吃荏缸；19-湖重系统；20后座工作井内布置图:7 -Ml6005T六、沉井挖土下沉根据设计图纸沉井总高度为12.793 m,分两次浇筑，第一次浇筑6.693 m5第二次浇筑6.1 m。每次下沉高度：原地面沉井场地挖土 2.0 m （即工作井处 挖土至标高3.43 m,接收井挖土至4.880 m),第一次下沉高度6.693 m(底部标高-3.26 m);第二次下沉高度4.43 m。1、沉井下沉的

40、作业顺序安排下沉准备工作-设置垂直运输机械设备-挖土下沉一井内外排水、降水一边下沉边观测一纠偏措施一沉至设计标高一核对标高、 观测沉降稳定情况-井底设盲沟、集水井一铺设井内封底垫层一底板 防水处理 -底板钢筋施工与隐蔽工程验收一底板混凝土浇筑 一井内结构施工一上部建筑及辅助设施一沉井外围回填土2、沉井下沉验算沉井下沉前，应对其在自重条件下能否下沉进行必要的验算。沉井下沉 时，必须克服井壁与土间的摩阻力和地层对刃脚的反力，其比值称为下沉系 数K, 一般应不小于1.151.25。井壁与土层间的摩阻力计算，通常的方法是： 假定摩阻力随土深而加大，并且在 5m深时达到最大值，5m以下时保持常值。 计算

41、方法见下图所示：沉井下降摩阻力计算简图沉井下沉系数的验算公式为： K=（ Q-B） / （T+R）式中：K下沉安全系数，一般应大于1.151.25Q 沉井自重及附加荷载（ kN）B 被井壁排出的水量（kN） ，如采取排水下沉法时，B=0T沉井与土间的摩阻力（kN）, 丁二兀D （H-2.5）?fD沉井外径（m）H沉井全高（m）f 井壁与土间的摩阻系数（KPa） ，由地质资料提供R刃脚反力（kN）,如将刃脚底部及斜面的土方挖空，则 R=0本工程沉井的验算的条件为：沉井外径： 7.9m*7.9m沉井全高12.793m,分二节制作、二次下沉，第一节高度6.693m,第二节高度 6.1m第一节沉井自重

42、为 7.6 x 4X 0.65 X 6.693 x 25=3306.34kN第二节沉井自重为（7.6X4X0.3X5.10+7.6 X 4X 0.65 X 2+7.6 X 4X0.47 X 0.5 ） X 25=2329.25kN井壁摩阻系数为：、1层土均为12KPq2层土为20KPa彳S 5m以上为12 KPa;3层土为15KPa3、沉井每次下沉前，应在四角设沉降观测点，保证均匀下沉及时纠偏。当沉至设计标高，沉井趋于稳定时，才可封顶。4、 施工前应做好相关应急措施。 施工中应特别注意防止沉井的扭曲变形，井内挖土时应严格控制挖土厚度，并采取有效措施，以防止沉井突沉和超沉。5、 顶管沉井井位中心

43、点定位坐标及管线走向详见工艺施工图。 施工时应与其他专业施工图校对无误，配合施工。6、沉井底板留设集水坑，位置详见平面图。沉降观测应在沉井底板施工完毕及井内回填土回填完毕后各监测一次。7、沉降观测水准测量精度不低于二级。七、沉井下沉的主要方法和措施1、 第一节沉井制作完成后， 其混凝土强度必须达到设计强度等级的 100%后方可进行刃脚垫架拆除和下沉的准备工作。2、井内挖土应根据沉井中心划分工作面，挖土应分层、均匀、对称地进行。 挖土要点是： 先从沉井中间开始逐渐挖向四周， 每层挖土厚度为 0.40.5m ，沿刃脚周围保留0.51.5m的土堤，然后再沿沉井井壁每23m一段向刃脚方向逐层全面、对称

44、均匀地削薄土层，每次削 570cm当土层经不住刃脚的挤压而破裂时，沉井便在自重的作用下挤土下沉。3、井内挖出的土方应及时外运，不得堆放在沉井旁，以免造成沉井偏斜或位移。如确实需要在场内堆土，堆土地点应设在沉井下沉深度2 倍以外的地方。4、沉井下沉过程中，应安排专人进行测量观察。沉降观测每8 小时至少2 次， 刃脚标高和位移观测每台班至少1 次。 当沉井每次下沉稳定后应进行高差和中心位移测量。每次观测数据均须如实记录，并按一定表式填写，以便进行数据分析和资料管理。5、 沉井时， 如发现有异常情况， 应及时分析研究， 采取有效的对策措施：如摩阻力过大，应采取减阻措施，使沉井连续下沉，避免停歇时间
