注塑制程检验标准注塑部管理.doc

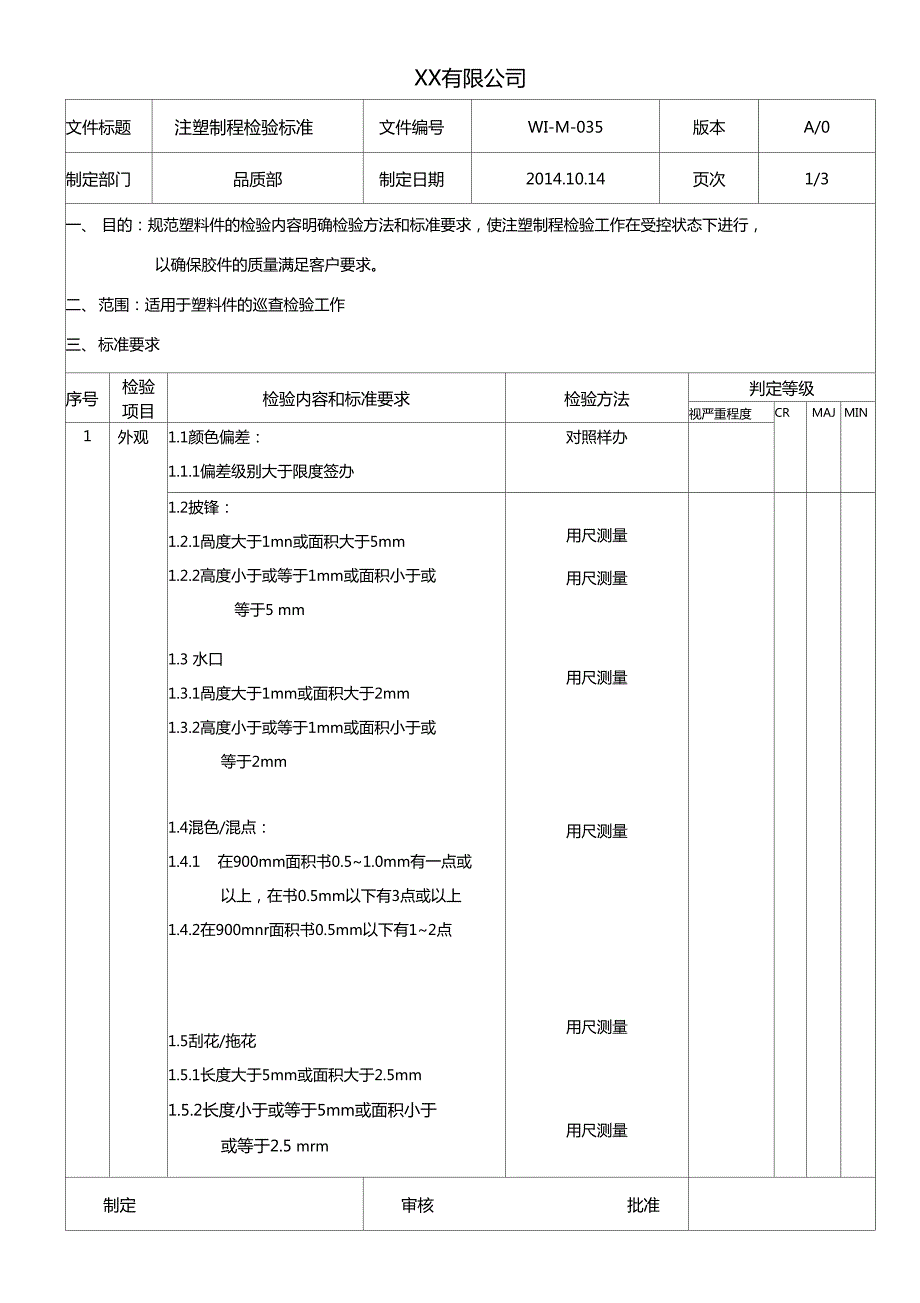

1、XX有限公司文件标题注塑制程检验标准文件编号WI-M-035版本A/0制定部门品质部制定日期2014.10.14页次1/3一、目的：规范塑料件的检验内容明确检验方法和标准要求，使注塑制程检验工作在受控状态下进行，以确保胶件的质量满足客户要求。二、范围：适用于塑料件的巡查检验工作三、标准要求序号检验 项目检验内容和标准要求检验方法判定等级视严重程度CRMAJMIN1外观1.1颜色偏差：1.1.1偏差级别大于限度签办对照样办1.2披锋：1.2.1咼度大于1mn或面积大于5mm1.2.2高度小于或等于1mm或面积小于或等于5 mm1.3 水口1.3.1咼度大于1mm或面积大于2mm1.3.2高度小于

2、或等于1mm或面积小于或等于2mm1.4混色/混点：1.4.1 在900mm面积书0.51.0mm有一点或以上，在书0.5mm以下有3点或以上1.4.2在900mnr面积书0.5mm以下有12点1.5刮花/拖花1.5.1长度大于5mm或面积大于2.5mm1.5.2长度小于或等于5mm或面积小于或等于2.5 mrm1.6缩水：1.6.1 面积小于或等于1.5mm1.6.2 面积大于1.5mm用尺测量用尺测量用尺测量用尺测量用尺测量用尺测量制定审核批准东莞市美升宝通用电器有限公司文件标题注塑制程检验标准文件编号WI-M-035版本A/0制订部门品质部制定日期2014.10.14页次2/3序号检验

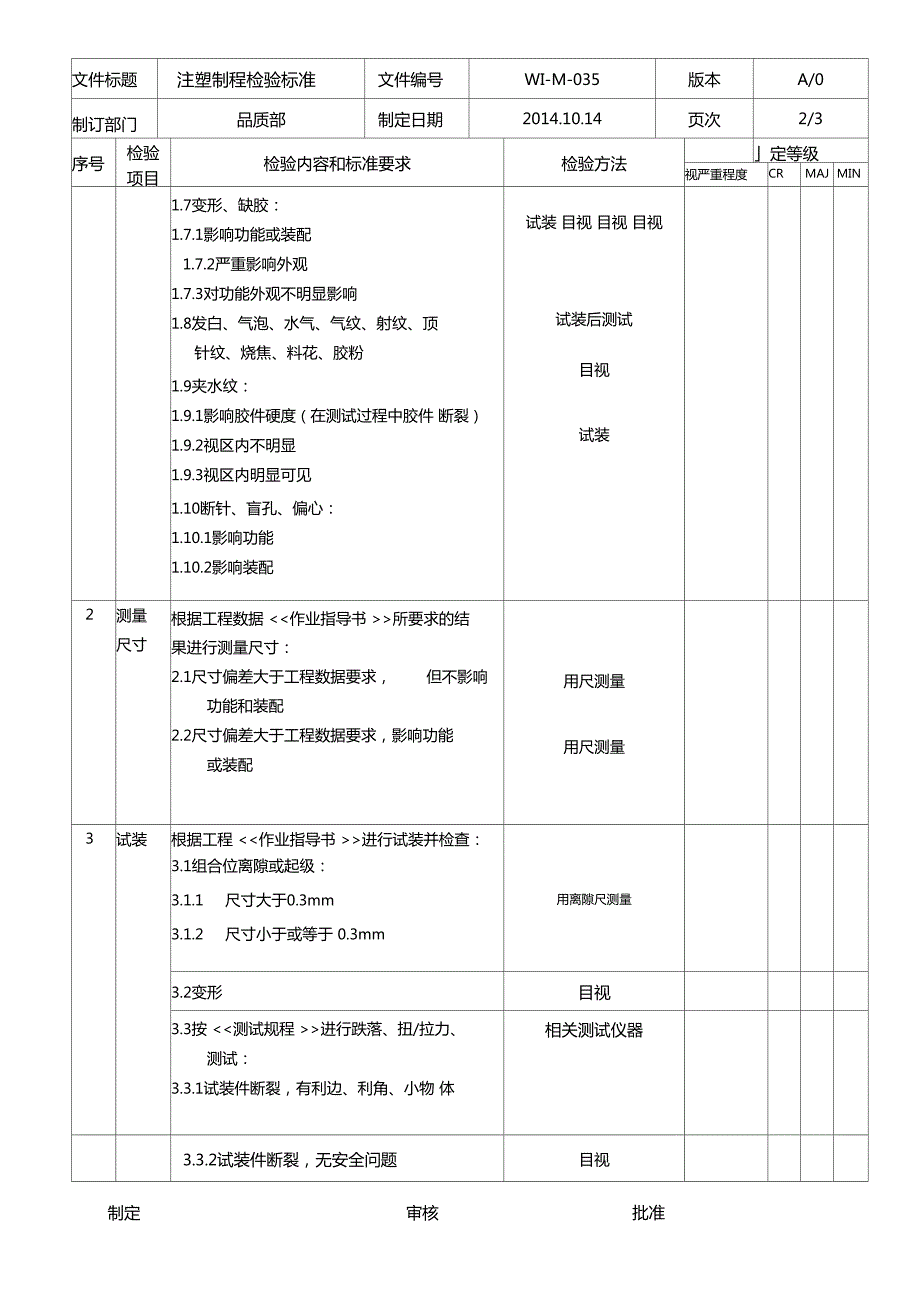

3、项目检验内容和标准要求检验方法定等级视严重程度CRMAJMIN1.7变形、缺胶：1.7.1影响功能或装配1.7.2严重影响外观1.7.3对功能外观不明显影响1.8发白、气泡、水气、气纹、射纹、顶针纹、烧焦、料花、胶粉1.9夹水纹：1.9.1影响胶件硬度（在测试过程中胶件 断裂）1.9.2视区内不明显1.9.3视区内明显可见1.10断针、盲孔、偏心：1.10.1影响功能1.10.2影响装配试装 目视 目视 目视试装后测试目视试装2测量尺寸根据工程数据 所要求的结 果进行测量尺寸：2.1尺寸偏差大于工程数据要求，但不影响功能和装配2.2尺寸偏差大于工程数据要求，影响功能 或装配用尺测量用尺测量3试装根据工程 进行试装并检查：3.1组合位离隙或起级：3.1.1 尺寸大于0.3mm3.1.2 尺寸小于或等于 0.3mm用离隙尺测量3.2变形目视3.3按 进行跌落、扭/拉力、 测试：3.3.1试装件断裂，有利边、利角、小物 体相关测试仪器3.3.2试装件断裂，无安全问题目视制定审核批准
