浪潮BCP20集群管理软件用户手册.docx

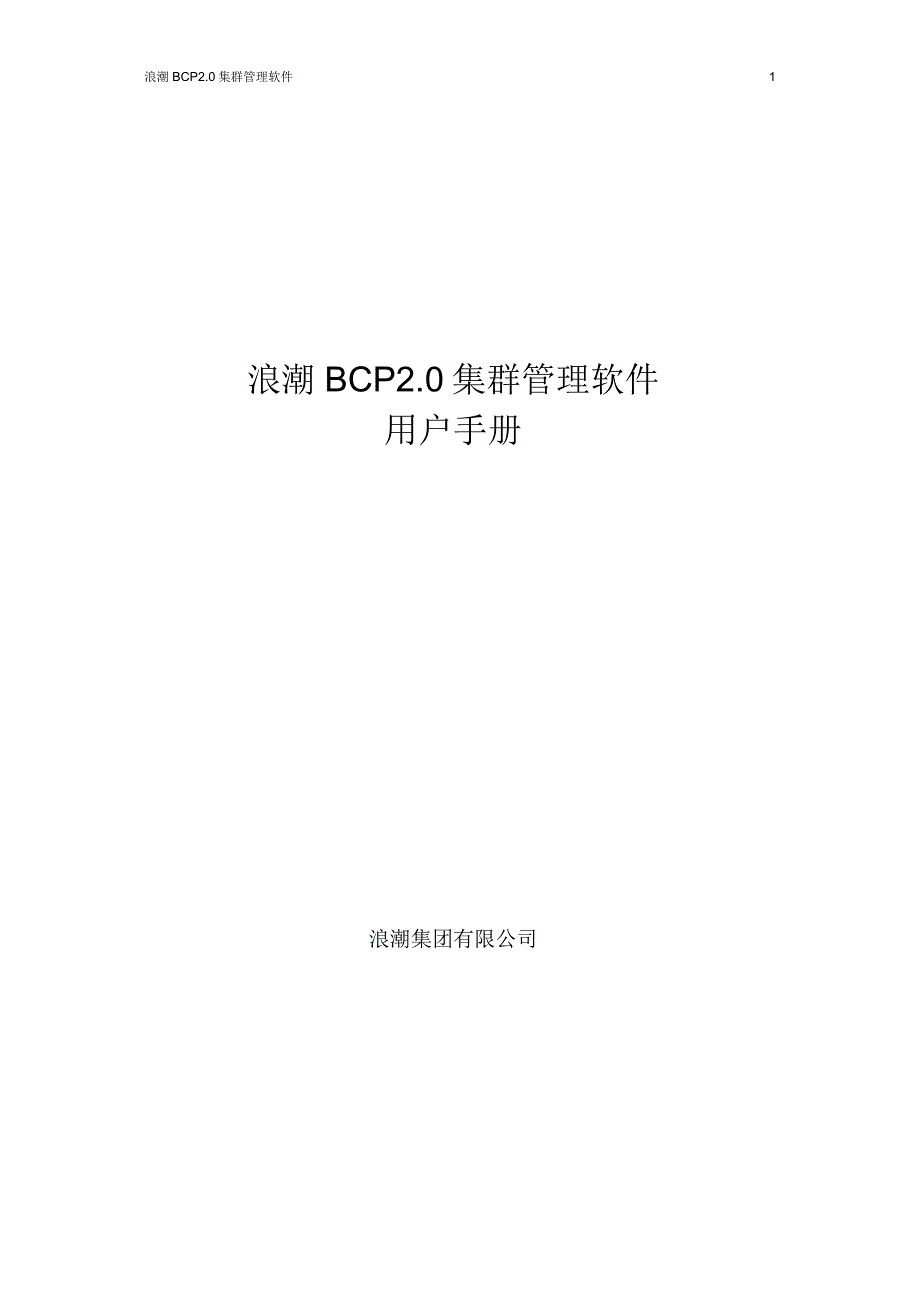

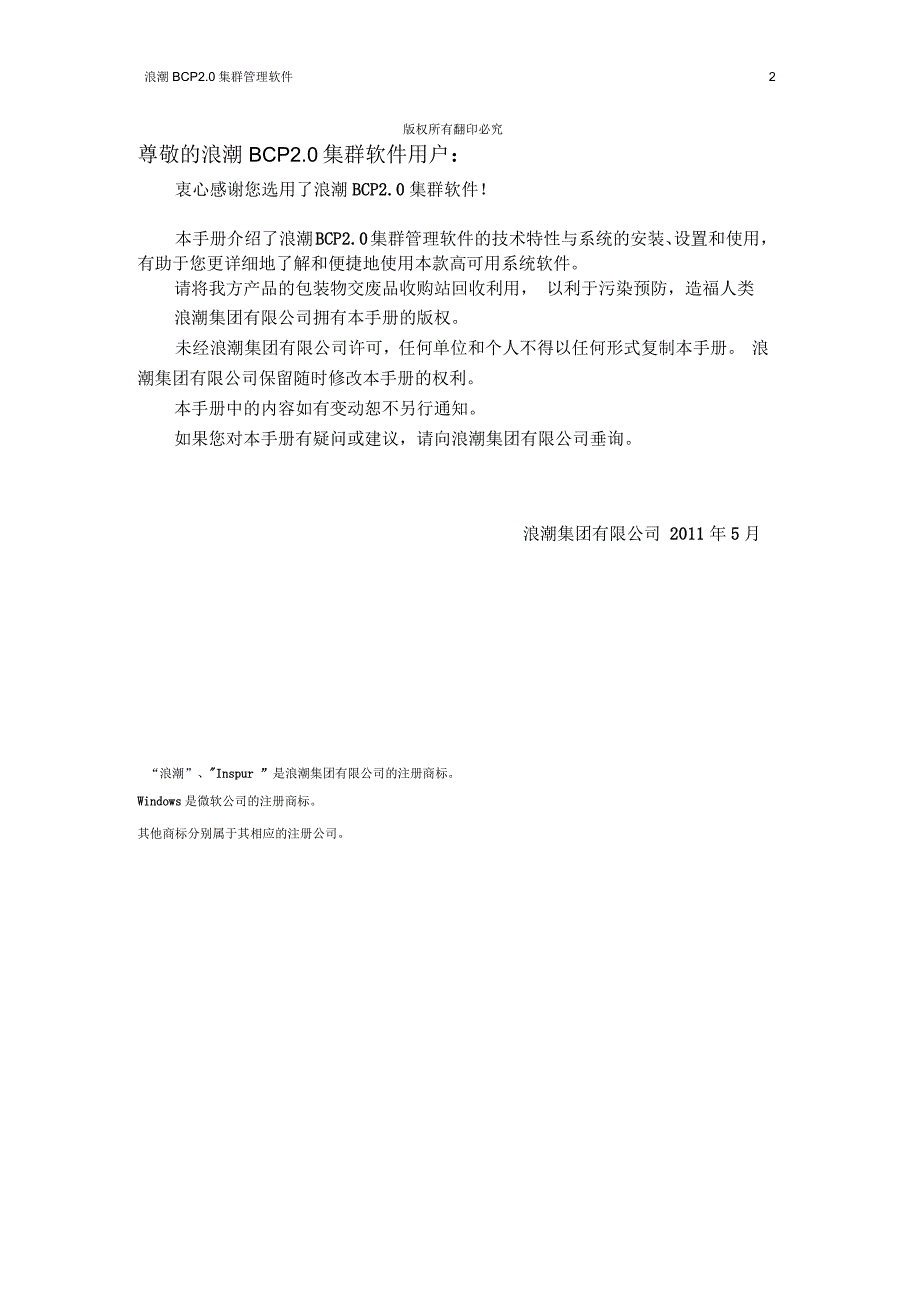

1、浪潮BCP2.0集群管理软件21浪潮BCP2.0集群管理软件用户手册浪潮集团有限公司版权所有翻印必究尊敬的浪潮BCP2.0集群软件用户：衷心感谢您选用了浪潮BCP2.0集群软件！本手册介绍了浪潮BCP2.0集群管理软件的技术特性与系统的安装、设置和 使用，有助于您更详细地了解和便捷地使用本款高可用系统软件。请将我方产品的包装物交废品收购站回收利用， 以利于污染预防，造福人类浪潮集团有限公司拥有本手册的版权。未经浪潮集团有限公司许可，任何单位和个人不得以任何形式复制本手册。 浪潮集团有限公司保留随时修改本手册的权利。本手册中的内容如有变动恕不另行通知。如果您对本手册有疑问或建议，请向浪潮集团有限

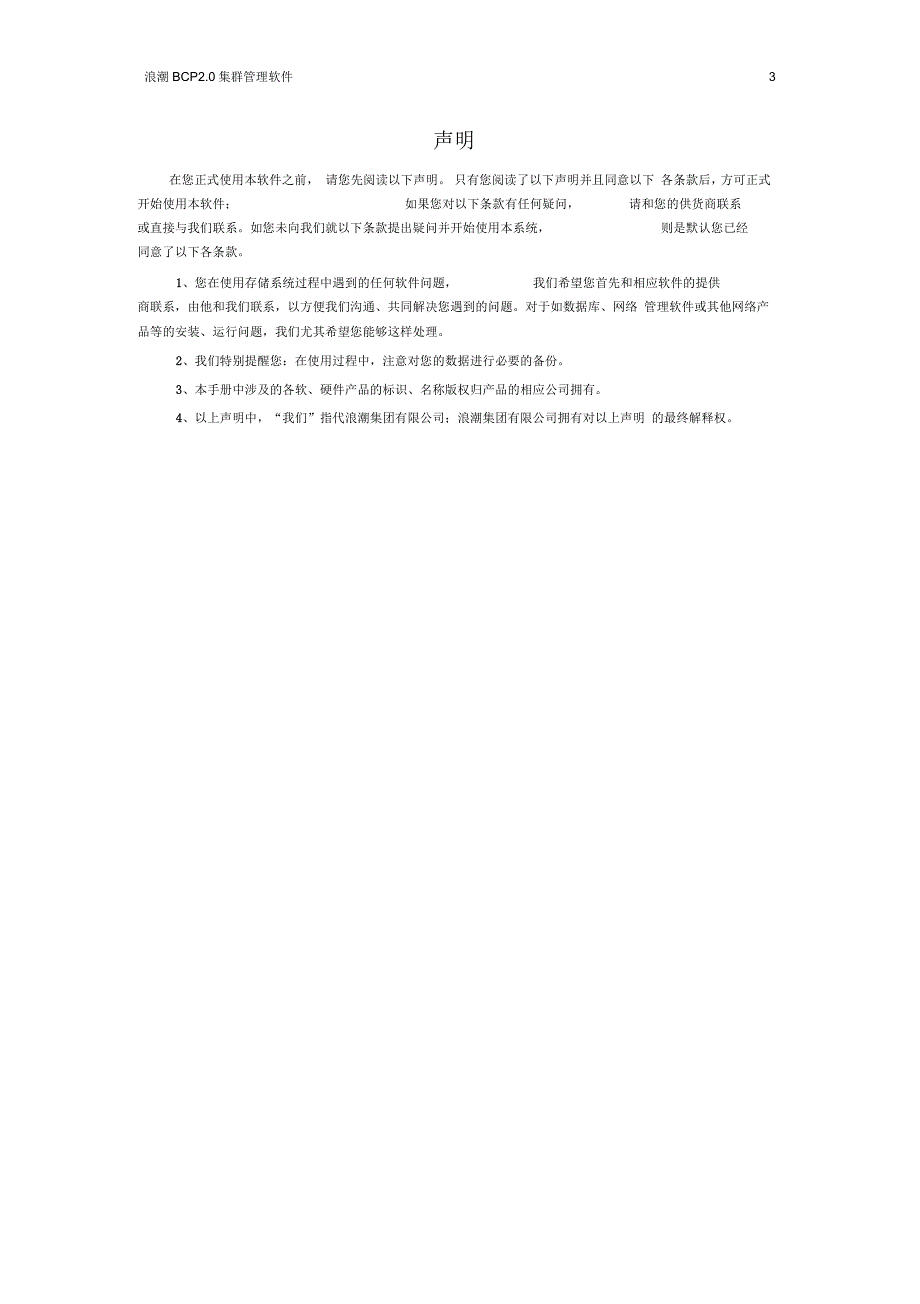

2、公司垂询。浪潮集团有限公司 2011年5月“浪潮”、Inspur ”是浪潮集团有限公司的注册商标。Windows是微软公司的注册商标。其他商标分别属于其相应的注册公司。声明在您正式使用本软件之前， 请您先阅读以下声明。 只有您阅读了以下声明并且同意以下 各条款后，方可正式开始使用本软件；如果您对以下条款有任何疑问，请和您的供货商联系或直接与我们联系。如您未向我们就以下条款提出疑问并开始使用本系统，则是默认您已经同意了以下各条款。1、您在使用存储系统过程中遇到的任何软件问题，我们希望您首先和相应软件的提供商联系，由他和我们联系，以方便我们沟通、共同解决您遇到的问题。对于如数据库、网络 管理软件或

3、其他网络产品等的安装、运行问题，我们尤其希望您能够这样处理。2、我们特别提醒您：在使用过程中，注意对您的数据进行必要的备份。3、本手册中涉及的各软、硬件产品的标识、名称版权归产品的相应公司拥有。4、以上声明中，“我们”指代浪潮集团有限公司；浪潮集团有限公司拥有对以上声明 的最终解释权。关于本手册第一章浪潮BCP2.0集群管理软件概述介绍浪潮BCP2.0集群管理软件的功能及其系统特性。使您对浪潮BCP2.0集群管理软件有一个详细了解。第二章浪潮BCP2.0集群管理软件安装指南本章将帮助并指导您在最短的时间内，完成浪潮BCP2.0集群管理软件的安装。第三章浪潮BCP2.0集群管理软件集群设置界面的

4、功能本章将详细介绍浪潮 BCP2.0集群管理软件的集群设置界面操作方法，使您能够快速的 使用本软件创建集群服务，充分认识和利用该软件的强大功能。第四章浪潮BCP2.0集群管理软件集群管理界面的功能本章将详细介绍浪潮 BCP2.0集群管理软件的集群管理界面操作方法，使您快速熟悉并 使用本软件。我们衷心的建议您在使用浪潮BCP2.0集群管理软件之前仔细阅读本手册，以避免您在操作中出现失误，影响您的工作。手册中难免存在细节上的不足，请您能够包涵，并给予我们批评指正。目录第一章软件I述1第二章软件安装指南42.1 安装前说明42.2 软件安装42.2.1 软件安装包42.2.2 软件安装步骤52.3

5、软件注册82.4 软件模块112.5 软件卸载172.6 注意事项172.6.1 在防火墙例外规则中添加服务 17第三章集群设置界面的功能 213.1 集群设置界面详解 213.2 创建集群233.3 添加与设置服务器 293.4 添加与设置组 323.5 添加与设置组资源 363.5.1 添加与设置浮动IP资源 373.5.2 添加与设置应用程序资源 423.5.3 添加与设置磁盘资源 443.5.4 添加与设置脚本资源 463.5.5 添加与设置服务资源 493.6 添加与设置监视资源 513.6.1 添加与设置浮动IP监视资源523.6.2 添加与设置应用程序监视资源 573.6.3 添

6、加与设置磁盘监视资源 583.6.4 添加与设置服务监视资源 593.6.5 添加与设置IP监视资源 603.6.6 添加与设置网卡（NIC）监视资源 623.6.8 添加与设置 Oracle监视资源 643.7 集群配置文件的操作 673.7.1 保存配置文件 683.7.2 上传配置文件 693.7.3 下载配置文件703.7.4 删除集群71第四章集群管理界面的功能 724.1 集群管理界面的功能 724.2 集群管理界面724.2.1 集群管理界面概述724.2.2 集群管理界面图标说明 734.3 启动和停止集群764.3.1 启动集群 764.3.2 停止集群 814.4 暂停与恢

7、复集群814.5 启动与停止组 834.8.1 启动组834.8.2 停止组844.8.3 移动组854.6 启动与停止资源864.6.1 停止资源874.6.2 启动资源 904.7 服务器操作924.8 日志信息92第一章软件概述随着信息化建设的不断推进，各企事业单位的活动越来越多地依赖于其关键的业务信息系统，这些业务信息系统对整个机构的运营和发展起着至关重要的作用，一旦发生宕机故障或者应用停机，将给机构带来巨大的经济损失。如此可见，对于那些需要保障信息安全和提供不间断的信息服务的机构来说，业务系统的容错性和不间断性显得尤为重要。如何保障各种关键应用持续运营，达到有序经营的良f循环，已成为

8、当今企事业单位和IT领域急需解决的关键问题。浪潮BCP2.0集群管理软件是用于开发实现一款提升系统的高可用性的软件，对构成系 统的节点和业务进行备份，实现核心业务的故障自动检测和转移，消除单点故障，保证核心业务的持续性和高可用性。特点多集群管理软件通过整合整个网络中的多个集群，用户可在一个位置对多个集群进行统一管理。浪潮BCP2.0集群管理软件可支持 128个集群，每个集群能支持 8个或8个以下节点。如【图 1.1】所示。图1.1多集群管理示意图全方位资源监控浪潮BCP2.0集群管理软件对于集群中的每个资源进行适时监控，及时发现资源异常，并作出相应的补救措施；同时，对于集群中的每个服务器可以适

9、时监控，在指定的时间内及时发现服务器异常，并作出相应的操作。如【图1.2】所示。图1.2失效切换示意图高效业务组织浪潮BCP2.0集群管理软件具有高效业务组织能力。一个集群中存在多个组，每个组作为一个基本单元，以数据为中心，整合多种资源提供以业务为单位的服务。如【图1. 3】所无管理服畀器加入，降低成本图1.3业务组织示意图灵活应用场景浪潮BCP2.0集群管理软件支持管理控制台和被管理集群相分离的大环境部署，可根据 需求进行选择。无管理模块能减少服务器资源消耗，有管理模块，可以集中管理集群， 对于大规模部署有较大的便利性。如【图1.4】所示。无管理模块.减少限务器资源消耗泰中管理便于大规摸部署

10、图1.4应用场景下意图多实例集群浪潮BCP2.0集群管理软件支持 1 + 1N+1N+M等多实例集群，最大限度的节约资源,提高服务效率。基于多实例集群优势，浪潮BCP2.0集群管理软件具有高扩展性和灵活性。如【图1.5】所示。图1.5多模式示意图跨平台集中管理浪潮BCP2.0集群管理软件管理平台采用JAVA技术开发，可在不同平台中集中管理集群。集群管理以拓扑图显示，操作方便，直观高效。支持虚拟化浪潮BCP2.0集群管理软件可以在一个集群中同时支持物理机节点和虚拟机节点。如【图1.6】所示。图1.6物理-虚拟节点协同集群示意图第二章软件安装指南2.1 安装前说明版本说明安装光盘支持 Micros

11、oft windows 2000、Microsoft windows 2003 和 Microsoft windows2008系统，安装时请选择相应的版本进行安装，使用错误版本安装软件会导致集群不能正 常服务。支持的操作系统Microsoft Windows 2000, Microsoft Windows 2003 和 Microsoft Windows 2008.网络要求浪潮BCP2.0集群管理软件要求每个节点至少有一根心跳线连接，各节点之间可以是点对点直连，也可以通过交换机互联。配置双机集群时可以通过COM 口进行心跳冗余。其他要求软件的界面管理运行依赖于Java Runtime Envi

12、ronment（JRE）,在运行管理界面前请先安装JRE 5.0或以上版本。在64位Windows操作系统上安装某些版本的64位JRE后，GUI界面可能会出现无法打开的情况，原因是 JRE安装包没有对jar文件进行关联导致。解决方法如下：1、打开注册表。开始 一运行一regedit;2、在“”下，新建项 .jar”；3、将 “ HKEY_CLASSES_ROOT.jar ” 中的“默认值”设置为 “ jarfile ; 4、在“下，新建项jarfileshellopencommand ”（多级项）；5、将 “ HKEY_CLASSES_ROOTjarfileshellopencommand ”

13、 中的“默认值”设置为 C:Program FilesJavajre6binjavaw.exe-jar %1 （根据 JRE 安装路径设置，包含 引号）。2.2 软件安装请您按照以下步骤安装和启用浪潮BCP2.0集群管理软件。为了更好的利用服务器上的资源，请使用拥有 Administrator权限的帐号安装浪潮 BCP2.0集群管理软件。2.2.1 软件安装包浪潮BCP2.0集群管理软件安装光盘中包含安装文件，运行安装程序进行软件安装。运 行安装程序后将导入如【图2.1】所示，用户可根据机器的操作系统选择不同的版本进行安图2.1 BCP2.0软件安装导入界面2.2.2 软件安装步骤1、用户按照

14、操作系统的需求选择不同的版本的安装包，按照安装向导进行安装，具体 如【图2.2】所示。JWTWnTFWTWIWIWTWWTWTWlWTWrft吁Q取消图2.2 BCP2.0 软件安装起始页面2、点击【下一步】按钮，进入安装路径选择界面。如下【图 2. 3】所示，软件的默认 安装路径为C:inspur_ha BCP2.0 ,可以通过点击“浏览”按钮来更改安装路径。要安装到此文件夹，请单击下一步，要安装到不同文件夹，请在下面输入或单 击“浏览”按钮.文件夹（0C:jnspur_ha浏览（Advanced Installer函. 取通2.4】所示:图2. 3 BCP2.0软件安装路径设置页面3、选择

15、安装路径后点击【下一步】按钮进入安装界面，如【图准备安装安装向导掂备开始浪潮日CPZ.Q集群管理软件安装单击“安装开始安装。如果想要复查或更改任何安装设置，单击,上一步，单击 “取消”垠出向导.Advanced Installer图2. 4 BCP2.0软件安装确认安装页面4、点击【安装】按钮后，软件将自动安装，直至正在完成安装向导，如【图2. 5】所示。单击“完成技钮退出安装向导.正在完成浪潮BCP2. 0集群管理软件 安装向导图2. 5 BCP2.0软件安装完成页面5、在安装浪潮BCP2.0集群管理软件完成后，会自动重启服务器。2.3 软件注册在软件安装完成后，需要进行软件注册。只有经过注

16、册的软件才能使用软件的全部功能。本软件包含主模块和 oracle监视资源模块的注册。如果没有注册主模块则整个应用程序无法 正常使用，如果没有注册oracle监视资源模块则监视资源模块无法正常使用。软件注册步骤如下：1、运行快捷方式“浪潮 BCP2.0集群管理软件BCP2.0软件注册”，如【图2. 6】所示。图2. 6注册软件2、将软件注册中机器码栏的机器码发送给软件供应商，软件供应商会根据机器码提供软件注册文件，如【图 2. 7】所示。为 OOQC293BQA51_2Q11QB25_Q_。烟的监控上江S| WOC293BOA51_201 1优24_。3模段!图2. 7注册文件在软彳的iso包T

17、rialLicense文件夹中，提供了软件试用版本的注册文件，可以在试用 期内体验软件功能。3、重新打开软件注册程序，点击“注册”按钮，选择注册文件，如【图2. 8】所示。图2. 8注册文件选择4、注册成功弹出“注册成功”对话框，如【图 2. 9】所示。图2. 9注册成功5、注册成功后在注册信息栏中显示注册信息。如【图 2. 10】所示。图2. 10注册主模块6、可以重复以上步骤注册oracle监视资源模块，主模块和oracle监视资源模块注册成功后注册信息栏显示如【图2. 11】所示。图2. 11注册主模块和 oracle监视资源模块2.4 软件模块软件服务模块安装完浪潮BCP2.0集群管理

18、软件后，在系统中注册了三个服务程序，分别是inspur_ha_haconsole 、 inspur_ha_clusterManager 、 inspur_ha_datatrans 。其 中， inspur_ha_haconsole是集群控制台服务程序，inspur_ha_clusterManager是集群管理服务程序， inspur_ha_datatrans 是集群数据传输服务程序。inspur_ha_haconsole、 inspur_ha_clusterManager、inspur_ha_datatrans三个服务组成了浪潮海量存储系统软件连续业 务保护模块，三个服务默认开机自动启动。i

19、nspur_hi.gIuetinwpur .已启动自动本地系统inspm_h_dat atri.jiEpur_ha_haa onstil einspur. 已启动目动BCF 2 . 已后劲目动本地系统本地系统图2. 12服务软件快捷方式浪潮BCP2.0集群管理软件快捷方式包括：业务连续保护BCP2.0、BCP2.0 软件注册、BCP2.0软件卸载、BCP2.0软件监控以及磁盘解锁工具、浮动 所示：IP删除工具。如【图 2.13BCP2.0软件监控BCP2, 口软件卸载改P 2.。软件注册业务连争保护KPZ.U磁器解锁工具浮动1P删除工具图2. 13 BCP2.0 管理工具位置BCP2.0软件监

20、控BCP2.0 软件监控可以监控 inspur_ha_datatrans 和 inspur_ha_clusterManager 服务程序状 态。包含操作有：单个服务和多个服务的启动、停止和重启。 inspur_ha_clusterManager 依赖于 inspur_ha_datatrans 服务（如： 启动 inspur_ha_clusterManager 时会先启动 inspur_ha_datatrans,关闭 inspur_ha_datatrans服务时会先关闭 inspur_ha_clusterManager）。 如【图2.14】所示：图2. 14 BCP软件监控界面BCP2.0软件注

21、册BCP2.0软件注册是浪潮 BCP2.0集群管理软件的软件注册工具，只有经过注册过的系统 才具有完整的软件功能。1、运行软件注册工具，如【图 2.15】所示：图2. 15 BCP2.0 软件注册界面2、点击【注册】按钮，如【图 2.16所示导入加密的注册文件:图2. 16注册文件选择对话框3、点击【打开】按钮，会提示软件注册成功，如【图 2.17】所示。图2. 17注册结果提示对话框业务连续保护 BCP2.0“业务连续保护 BCP2.0”可以打开浪潮 BCP2.0集群管理软件主界面。运行该快捷方式，将弹出集群管理界面如图 2.18所示。在本地不存在集群配置文件的情况下，集群管 理页面上无任何

22、集群信息显示。图2. 18集群管理页面点击集群管理界面上的【设置】按钮，可进入集群设置界面，如图 2.19】所示:图2. 19集群设置页面浮动IP删除工具浮动IP删除工具是用于删除非静态IP的软件。1、运行浮动IP删除工具，如【图2.20】所示。图2. 20浮动IP删除工具2、输入要删除的IP后回车，可以删除指定的IP地址。如图2.21】所示:-|n x|藤荐动工p-除工具欢迎使用HA浮动IP管理工具 请输入要删除的IF192,18.0.251是否确认删除Y/M图2. 21浮动IP删除工具3、删除IP之后，提示用户操作是否成功。IP删除成功后，使用ipconfig命令可以发现该IP已经被删除了

23、共享磁盘解锁工具1、运行7?动IP删除工具，如【图 2.22】所示。图2.22磁盘解锁工具2、输入y停止CRM服务3、输入要删除的盘符后回车，可以解锁指定的共享磁盘。如【图 2.23】所示:图2.23解锁磁盘2.5 软件卸载运行“开始”菜单下“浪潮 BCP2.0集群管理软件 BCP2.0软件卸载弹出如【图2.24 所示对话框。图2. 24软件卸载提示对话框点击【确定】，将删除浪潮BCP2.0集群管理软件和所在的目录。 提示：卸载软件后，会自动重启服务器。2.6 注意事项2.6.1 在防火墙例外规则中添加服务在用户系统防火墙已开启的情况下，为了保证浪潮BCP2.0集群管理软件的数据不被拦截，需

24、要将浪潮 BCP2.0集群管理软件对应的服务 inspur_ha_datatrans添加到防火墙例外规 则中，具体步骤如下（以 Windows2003为例）：将inspur_ha_datatrans服务路径添加到防火墙例外规则：1、控制面板-Windows防火墙，打开Windows防火墙，如图2.25】所示图2. 25Windows 防火墙配置2、点击例外选项卡3、点击“添加程序”，如【图2.26】所示：图2. 26选择例外程序4、点击浏览按钮，在安装目录下选择heartbeat.exe可执行程序。图2.27例外程序浏览5、在添加程序选择框中选择heartbeat.exe,点击确定。图2. 2

25、8添加程序例外6、点击确定，完成服务的添加。图2. 29例外程序添加结果浪潮BCP2.0集群管理软件26第三章集群设置界面的功能集群设置界面是用于创建及更改集群配置信息的界面，通过集群设置界面可以构建一个新的集群。通过软件的快捷方式【业务连续保护BCP2.0,如【图3.1】所示:图3. 1 BCP2.0 启动方式96打开集群管理界面如【图 3. 2】所示:4日志 赳 小触 奸图3. 2集群管理界面点击界面上方的【设置】按钮可以打开集群设置界面，如【图 3. 3】所示。3.1 集群设置界面详解集群设置界面如【图 3. 3】所示。集群设置界面主要包括：工具栏、树形视图、层次关 系视图以及详细信息表

26、格视图四部分。atHL I】门0 1 一 工具栏英.r %tr *4 frlcwMl q厢ri .，piftRi 目妹tfW 力 scnpfil g S4rwfl1 牙四川 片虫PracHI 声 diiMi! St界KWI+4 lIMr3t 品.善 Hiirr1 ,.：Br, ii21层次关系视图 洞酮前1f树影视图才 的4JR 4-ISJMff hr- rapw；UC SeiP*St步移 比.1克d图3. 3集群设置界面构成树形视图树形视图中显示了集群对象的结构层次关系。树形视图中显示的对象种类如【表1】所示：表1集群设置页面图标释义层次对象含义鼠标选择对象时的表格视图1表小集群集群的基本信

27、息和详细信息2心表示集群中包含组的集合无3表示单个组选定组的基本信息和详细信息2表示集群中包含的服务器的集合无3表示单个的服务器选定服务器的基本信息和详细 信息详细信息表格视图详细信息表格视图中显示树形视图中选中的对象的基本信息和详细信息，各对象表格视图的详情将在各自创建时详细叙述。层次关系视图层次关系视图中显示了选定集群的运行组及其运行服务器的信息。工具栏工具栏包括【打开】、【保存】以及【新建】等三个按键，用于打开创建好的集群配置文件、保存集群配置文件以及创建集群等功能，如【图 3.4】所示：日打开| |_P保存|新建图3. 4集群设置页面工具栏按钮说明【打开】按钮用来打开已经生成并保存在本

28、地的配置文件。通过该按钮可以导入配置好的集群配置文件。【保存】按钮用来保存现在正在配置的集群到指定的文件中。【新建】按钮用来创建新的集群。3.2 创建集群3.2.1 集群概念所谓集群（Cluster）,简单的说就是一组计算机，它们作为一个整体向用户提供一组网络资源。这些单个的计算机系统就是集群的节点（Node）。一个理想的集群是：用户从来不会意识到集群系统底层的节点，在用户看来，集群是一个系统，而非多个计算机系统。3.2.2 配置集群前的服务器设置在配置集群前首先确认网络设置：在集群内的所有服务器上通过ipconfig命令和ping命令确认下列网络资源是否正常运行；通过hostname获取集群

29、中所有服务器的主机名：1 .公网：用于与其他机器进行通信。2 .私网：用于软件服务器间的连接。3 .主机名：服务器的特定标识。提示：集群使用的浮动 IP资源的IP地址无需在 OS端进行设置。4 .2.3集群设置界面通过快捷方式【业务连续保护BCP2.0运行系统的集群管理页面，点击界面上的【设置】按钮，打开集群设置界面，如前述操作。5 .2.4创建集群使用集群设置界面创建集群，操作步骤如下：1 .点击工具栏中的【新建】按钮，如【图 3. 5】所示。日打开 巴保存 II am fJI11 a 图3. 5新建集群按钮2 .弹出对话框，如【图 3. 6】所示，在对话框中输入集群名，集群 IP等信息。图

30、3. 6集群创建向导 表2名词解释名称含义备注集群名集群的名称，用以唯一标识一 个集群集群IP集群IP是控制台用来访问集 群管理模块的IP,它是一个 浮动的IP,并且这个IP应该 在局域网内不存在。在设置集群IP时，请设置一 个未使用，且与集群中服务器 公网IP在一个网段的IP地 址。子网掩码集群IP的子网掩码3 .点击【完成】按钮，创建了一个空集群，界面左侧会出现一棵空树，界面右侧上方显示集群中服务器和组的信息，界面右侧下方显示集群的详细信息，如【图3.7】所示。丽“* 丁京阻a区主丁面7T工育厂，|图3. 7集群创建结果页面4.用鼠标点击集群名，右侧下方显示详细信息面板。点击详细信息标签，

31、可更改集群的详 细信息，如【图3. 8】所示。洋H信且|信用心则.下向玷对限*决降主限势0 加肮 加呻田用 Amrtn吉|设置图3. 8集群详细信息修改集群信息集群的信息包括集群名、集群 IP、子网掩码以及语言设置。其中语言设置为：“简体中文”，如【图3. 9】所示。集群IP是软件管理集群的IP地址，控制台优先与此 IP连接并进 行集群管理。集群IP需要满足以下条件：集群IP与集群内服务器的公网IP在同一个网段；集群IP的子网掩码与集群内服务器的公网IP的掩码一致。心牺 事分区蚱谢I 畸就 &i AlErtW# Alert es _图3. 9集群信息修改更改心跳(interface)信息如【图

32、3. 10】所示，集群在创建之初，没有添加心跳网络。为了集群能够正常启动, 在创建集群之后必须手动添加所需要的心跳网络。图3. 10集群心跳信息修改选中要添加的心跳网络，点击【添加】按钮，即可添加心跳线，如【图3. 11所示,在添加好心跳线后必须点击右下方的【设置】按钮方可生效。注：serialhb心跳线只有在双机集群中才可用，在多机集群下不能添加serialhb心跳;lankhb心跳线至多不超过 8个。口应，附I* 同喀分叵*联W超对 Ate邮名 Alenaj添加AS.图3.11添加删除心跳更改网络分区解析信息网络分区解析主要是用于双机集群，在节点不能收到其他节点心跳时，用于判断节点是否已经

33、从链路中孤立出来，从而决策该节点是否为死亡节点。双机集群中，网络分区解析的作用具体描述如下：在双机集群中，当两个节点之间不能收到对方的心跳时，即出现了脑裂。此时，两节点会主动发送数据到网络分区解析的IP地址，以判断该节点是否从网络中断开。存在如下几种情况：1 .网络分区解析的IP地址没有设置，此时，两节点都会主动停止服务，集群服务异 常；网络分区问题解决之后， 用户应该先停止集群， 等集群处于完全停止之后再重 新启动集群。2 .网络分区解析的IP地址存在时，ping不通该IP的节点会停止集群服务，另一个节点将接管集群，所有能在备机上启动的组会启动在备机上。注意：在双机集群中，请设置网络分区解析

34、的IP地址。总tSlH 间整幼恒*谢T- gAlert日志图3. 12网络分析解析修改【图3. 12】中点击【添加】按钮，弹出如【图 3. 13所示对话框，用户输入 Ping IP 地址，然后点击【确认】按钮成功。注意： Ping IP地址是两个节点必须能 Ping通的IP地 址。图3. 13 Ping IP 添加对话框添加成功后，点击界面右下方的【设置】按钮，网络分区解析信息修改完毕。如【图3. 14】所示：图3. 14 Ping IP 添加结果更改主服务器信息主服务器是集群服务器中对集群进行管理的服务器，它把集群的各个业务服务分配到指定的服务器上运行。 在默认的情况下，集群的主服务器是用户

35、添加的第一个服务器。可以通过更改主服务器的配置修改集群的主服务器。如【图3. 15所示：选中需要更改的服务器，点击右侧的【向下】或者【向上】来更改服务器的优先级，更改主服务器。图3. 15主服务器更改更改超时信息超时时间是用于 Heartbeat发现其他节点为死亡节点的时间间隔，在默认的情况下，心 跳间隔时间为 3s,超时时间为30s。如【图3. 16】所示：【间隔】表示发心跳的时间间隔, 【超时】表示超时时间。更改时间后，点击【设置】保存修改。H* | HtaatLWaiTflEU am强豫图3. 16超时设置更改更改Alert服务信息Alert服务是用于软件发现异常或者通知消息时，通过邮件

36、的形式通知客户的服务。在 默认的情况下，不发邮件通知客户。如【图 3.17所示：选择【启用邮件】，然后设置邮件 地址，在设置完成之后，点击右下角【设置】按钮保存设置信息。图3. 17 Alert服务设置更改更改Alert日志信息Alert日志信息主要用于设置软件日志的最大记录数信息，默认的情况下为1000条。如【图3.18所示：更改1000的值后，界面将自动保存记录值。图3. 18 Alert日志信息更改3.3添加与设置服务器3.3.1 集群服务器概念集群中服务器是指一个集群中包含的计算机，每个服务器对应一个计算机系统，也就 是集群中的每个节点。集群中的服务器都必须安装软件。3.3.2 添加与

37、设置服务器添加服务器并进行设置，步骤如下：1、右键单击左侧集群树的 【服务器管理】 节点，弹出【创建服务器】 菜单，如【图3.19 所示。a 珏 failoveri*4 failwer2图3. 19创建服务器菜单2、单击【创建服务器】，弹出添加服务器对话框，输入服务器名称，单击【下一步】 如【图3. 20】所示。图3. 20服务器创建向导提示：服务器名请指定实际的服务器主机名，在控制台窗口中输入hostname命令进行获取。3.添加私网列表，单击【添加】按钮，输入 IP地址，单击【确定】，如【图3. 21】所示。图3. 21添加私网IP可以给服务器添加多个私网，添加完成后，可以对已存在的 操作

38、如【图3. 22】所示：IP地址进行删除和编辑等3. 23】所示。图3. 22私网IP列表4、单击【下一步】，添加服务器的公网列表，具体操作同上，如【图特别注意：集群中节点的公网中的IP必须是静态IP地址。请用户设置公网IP时设置一个静态的IP。图3. 23添加公网IP同样，也可对服务器添加多个公网，并可对已有IP进行编辑。5、单击【下一步】，添加COM列表，只有在双机集群的情况下COM连接才有效。如【图3. 24】所示：图3. 24添加串口心跳6.点击【完成】，服务器创建完成，在左侧的集群树中出现服务器节点，如【图 3. 25 所示。】承，（:山$1日旧日T嗨电管理a failoverlf

39、ail WB中唾岸器省理W&jj.sed图3. 25服务器创建结果7、右键单击服务器节点，弹出【删除服务器】菜单，可以删除服务器，如【图3. 26所示。季 山TarH3a 7 failcwerl*4 faiiwer2咯服多器营理.grl/删除服劳器.ser3图3. 26删除服务器列表8、左键选中服务器名【sen】，设置界面的右侧上部将显示所选中服务器的所属集群、 可启动在该服务器上的运行组，如【图3. 27】所示。司 luwii眶clnsifiHa 9图3. 27服务器集群位置在设置界面的右侧下部将显示选中服务器的基本信息和详细信息，详细信息可以修改 服务器的信息，如【图 3. 28】所示。图

40、3. 28服务器信息修改3.4添加与设置组3.4.1 组的概念组是一个集群中进行失效切换的单元。一个组中包含多个组资源和监视资源。当一个组在某个节点上不能正常运行时，该组及其包括资源和监视资源在内的所有资源作为一个整体 切换到备用节点上。3.4.2 添加与设置组添加组与设置组的步骤如下:【组管理】节点，点击【创建组】,弹出【创建组】对话框,1 .在左侧集群树中右键单击如【图3. 29】所示。% dusterHa真创建4ff?用服务跑管理 ser1.ser2.ser3图3. 29创建组菜单2 .如【图3. 30所示，在添加组对话框中输入组名称，点击【下一步】按钮继续，添 加启动组的服务器。图3.

41、 30创建组向导3 .如【图3. 31所示从右侧【能够使用的服务器】列表中选定组中需要的服务器，点 【添加】按钮将服务器加入左侧【可以启动组的服务器】列表中，单击【下一步】按钮设置 组的属性。【向上】和【向下】按钮可以调整组中服务器的顺序。图3. 31添加组运行服务器4、设置组的启动次数的属性和组互斥属：组的启动次数是指一个组在启动时失败，进 行失效切换重新启动的次数；组互斥属性是指组之间相互排斥的属性，当两个组之间互斥时，这两个组不能同时运行在同一个服务器上。组启动次数默认为“与服务器数目相同”，组的互斥组默认为无。在添加组的互斥组时，假如用户加入的是不合法的互斥组，将弹出如【图3. 32】

42、所示提示框。图3. 32冲突提示假如用户加入的是合法的互斥组，此时界面将自动保存该互斥属性，如【图3. 33】所示。图3. 33组互斥设置5、点击【完成】按钮完成组的创建。通过以上步骤，用户完成了组的添加和设置。在设置界面的树形视图中将出现新创建的组【failover2。为了给用户一个直观的感受，我们选中已经创建好资源的组【failoven,设置界面的右侧上视图中显示了组中组资源的层次依赖关系，如图 3. 34】所示。图3. 34资源依赖关系拓扑图设置界面右侧下视图显示了组的详细信息表格视图，通过该视图可以修改组的属性, 如【图3. 35】所示。许的信白 舄的H 血性图3. 35组详细信息通过右击选中【failoven 对象，可以对组进行各项操作，如图 3. 36】所示:中clusierHa?电迪管理fail册除组?噂服务器i添加资漕S- ser添加监控疑源L，ser3图3. 36删除组3.5添加与设置组资源组资源是一个组运行在节点上的各项任务，它是组的成员。本文的软件包括：应用程序资源、浮动ip资源、军用浮动ip资源、脚本资源、磁盘资源、服务资源等资源服务。组资源依赖关系是指资源的依存关系，例如：A资源依赖于B资源，则B资源的异常将导致A资源提供的服务异常，也即只有B正常的情况下，A资源方能正常提供服务。对于一个业务，用户可以根据实际需求
