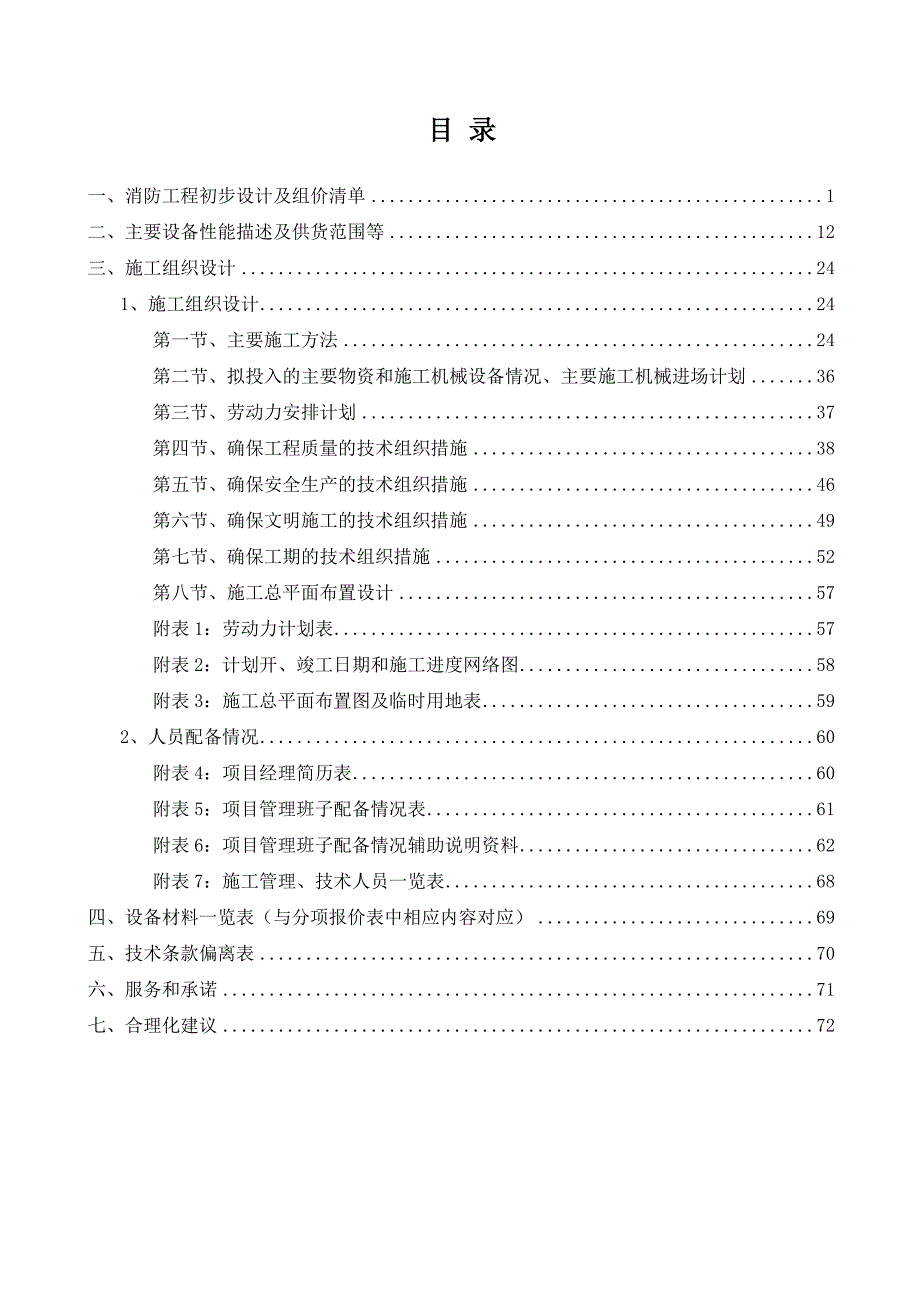

1、山西太钢哈斯科科技有限公司消防工程总承包 技术标投标文件目 录一、消防工程初步设计及组价清单1二、主要设备性能描述及供货范围等12三、施工组织设计241、施工组织设计24第一节、主要施工方法24第二节、拟投入的主要物资和施工机械设备情况、主要施工机械进场计划36第三节、劳动力安排计划37第四节、确保工程质量的技术组织措施38第五节、确保安全生产的技术组织措施46第六节、确保文明施工的技术组织措施49第七节、确保工期的技术组织措施52第八节、施工总平面布置设计57附表1:劳动力计划表57附表2:计划开、竣工日期和施工进度网络图58附表3:施工总平面布置图及临时用地表592、人员配备情况60附表4

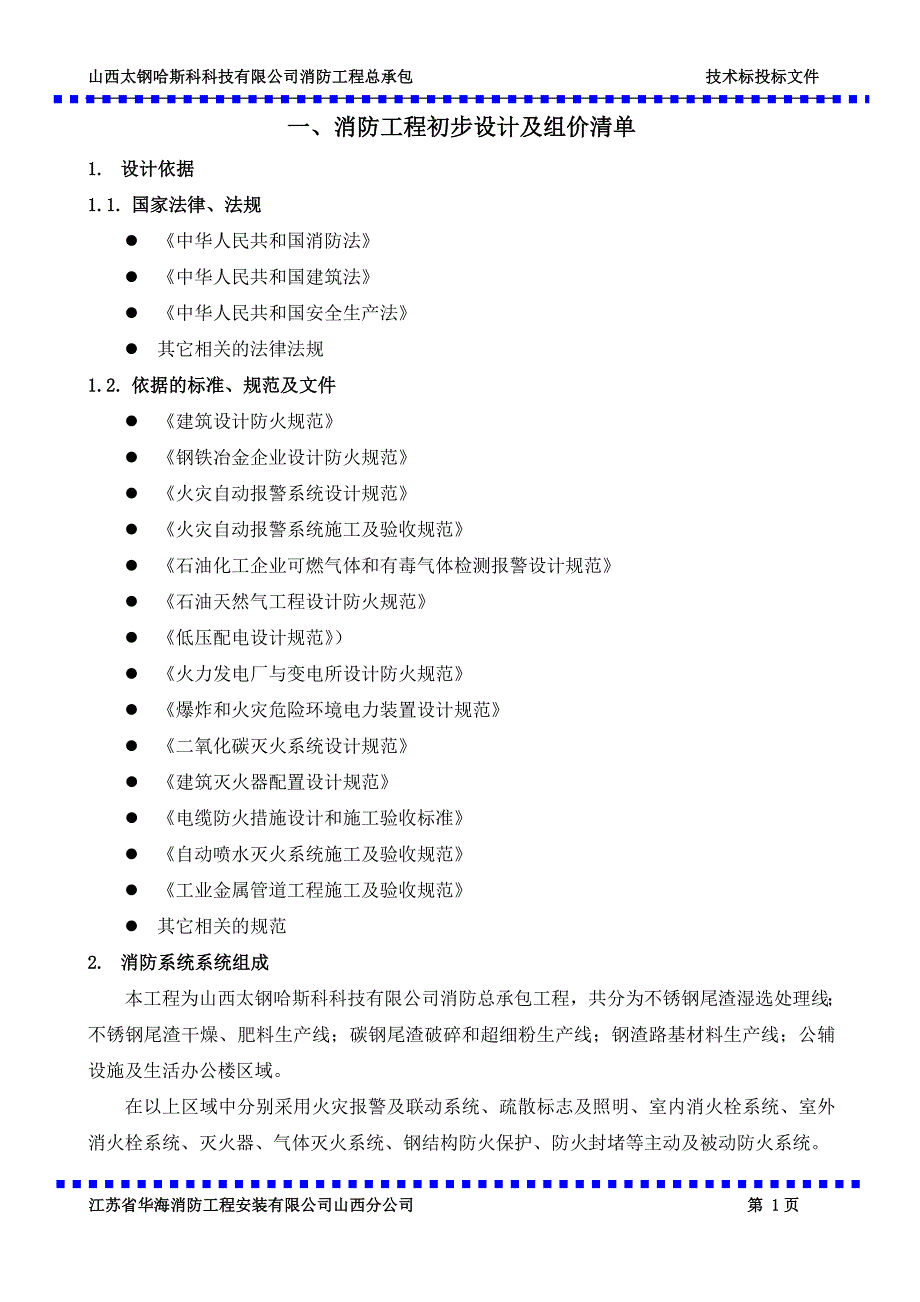

2、项目经理简历表60附表5:项目管理班子配备情况表61附表6:项目管理班子配备情况辅助说明资料62附表7:施工管理、技术人员一览表68四、设备材料一览表(与分项报价表中相应内容对应)69五、技术条款偏离表70六、服务和承诺71七、合理化建议72江苏省华海消防工程安装有限公司山西分公司 第75页一、消防工程初步设计及组价清单1. 设计依据1.1. 国家法律、法规l 中华人民共和国消防法l 中华人民共和国建筑法l 中华人民共和国安全生产法l 其它相关的法律法规1.2. 依据的标准、规范及文件l 建筑设计防火规范l 钢铁冶金企业设计防火规范l 火灾自动报警系统设计规范l 火灾自动报警系统施工及验收规

3、范l 石油化工企业可燃气体和有毒气体检测报警设计规范l 石油天然气工程设计防火规范l 低压配电设计规范)l 火力发电厂与变电所设计防火规范l 爆炸和火灾危险环境电力装置设计规范l 二氧化碳灭火系统设计规范l 建筑灭火器配置设计规范l 电缆防火措施设计和施工验收标准l 自动喷水灭火系统施工及验收规范l 工业金属管道工程施工及验收规范l 其它相关的规范2. 消防系统系统组成本工程为山西太钢哈斯科科技有限公司消防总承包工程,共分为不锈钢尾渣湿选处理线;不锈钢尾渣干燥、肥料生产线;碳钢尾渣破碎和超细粉生产线;钢渣路基材料生产线;公辅设施及生活办公楼区域。在以上区域中分别采用火灾报警及联动系统、疏散标志

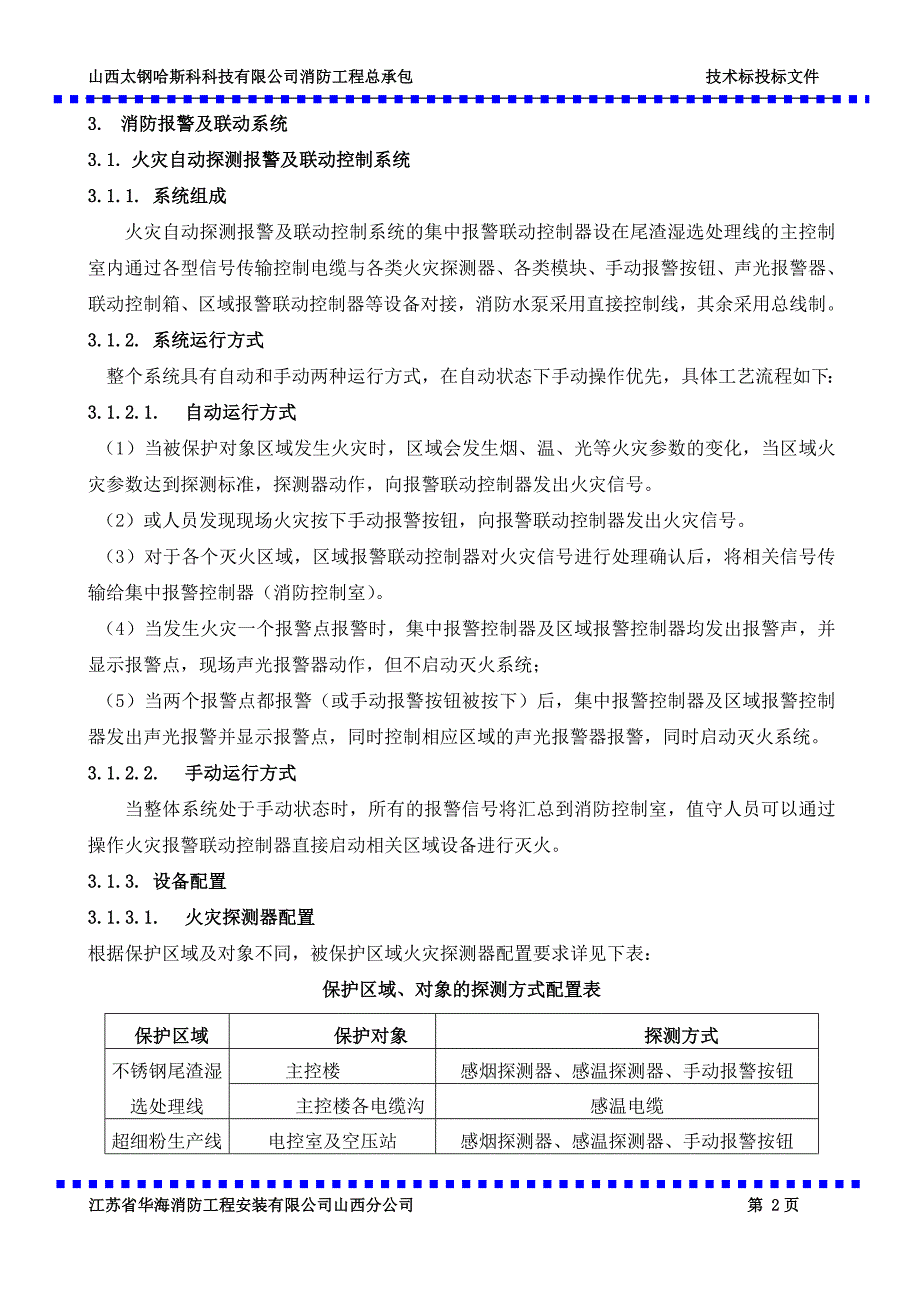

4、及照明、室内消火栓系统、室外消火栓系统、灭火器、气体灭火系统、钢结构防火保护、防火封堵等主动及被动防火系统。3. 消防报警及联动系统3.1. 火灾自动探测报警及联动控制系统3.1.1. 系统组成火灾自动探测报警及联动控制系统的集中报警联动控制器设在尾渣湿选处理线的主控制室内通过各型信号传输控制电缆与各类火灾探测器、各类模块、手动报警按钮、声光报警器、联动控制箱、区域报警联动控制器等设备对接,消防水泵采用直接控制线,其余采用总线制。3.1.2. 系统运行方式整个系统具有自动和手动两种运行方式,在自动状态下手动操作优先,具体工艺流程如下:3.1.2.1. 自动运行方式(1)当被保护对象区域发生火灾

5、时,区域会发生烟、温、光等火灾参数的变化,当区域火灾参数达到探测标准,探测器动作,向报警联动控制器发出火灾信号。(2)或人员发现现场火灾按下手动报警按钮,向报警联动控制器发出火灾信号。(3)对于各个灭火区域,区域报警联动控制器对火灾信号进行处理确认后,将相关信号传输给集中报警控制器(消防控制室)。(4)当发生火灾一个报警点报警时,集中报警控制器及区域报警控制器均发出报警声,并显示报警点,现场声光报警器动作,但不启动灭火系统;(5)当两个报警点都报警(或手动报警按钮被按下)后,集中报警控制器及区域报警控制器发出声光报警并显示报警点,同时控制相应区域的声光报警器报警,同时启动灭火系统。3.1.2.

6、2. 手动运行方式当整体系统处于手动状态时,所有的报警信号将汇总到消防控制室,值守人员可以通过操作火灾报警联动控制器直接启动相关区域设备进行灭火。3.1.3. 设备配置3.1.3.1. 火灾探测器配置根据保护区域及对象不同,被保护区域火灾探测器配置要求详见下表:保护区域、对象的探测方式配置表保护区域保护对象探测方式不锈钢尾渣湿选处理线主控楼感烟探测器、感温探测器、手动报警按钮主控楼各电缆沟感温电缆超细粉生产线电控室及空压站感烟探测器、感温探测器、手动报警按钮电控室及空压站内电缆沟感温电缆肥料生产线肥料主车间可燃气体探测器、感烟探测器、感温探测器、手动报警按钮肥料主车间内电缆沟感温电缆干燥线主车

7、间可燃气体探测器、感烟探测器、感温探测器、手动报警按钮各电缆沟感温电缆公辅设施及生活办公楼变电所感烟探测器、感温探测器、手动报警按钮变电所内电缆沟感温电缆办公楼感烟探测器、手动报警按钮室外电缆沟感温电缆3.1.3.2. 手动报警按钮、声光报警器3.1.3.3. 在所有设置火灾探测器的场所设置一定数量的手动报警按钮和声光报警器,手动报警按钮带消防电话插孔。3.1.3.4. 消火栓启泵设置当消火栓管网压降大于设定值时,消火栓水泵自动开启。3.1.3.5. 各类模块、联动控制箱配置(1)智能总线上的设备不超过45个设置一个总线隔离模块。(2)DC24V工作电源的消防联动设备的控制采用智能控制模块或智

8、能监视控制模块完成控制功能。(3)AC220V或AC380V工作电源的消防联动设备的控制采用联动控制箱完成控制功能。3.1.4. 系统功能要求3.1.4.1. 监视功能在正常情况下,火灾报警控制器通过探测器和监视模块对火灾状态和消防设备的运行状态进行实时监测。同时,火灾报警控制器对其系统内部的部件状态也进行实时监测,其所有的监测信息都将传送到消防控制室,供防灾决策与监控指挥所用。3.1.4.2. 报警功能本系统在自动确认火警的模式下, 在灭火区域内,当单回路火灾探测器报警时,不启动灭火系统,当双回路火灾探测器均报警时,监控站点将自动确认为火灾报警,并启动(或经延时启动)灭火系统及相关设备。在非

9、灭火区域内,当一种火灾探测器报警时,系统即视其为火灾报警,并联动相关设备。本系统具有火灾报警优先功能,即当系统在进行故障报警时,出现了火灾报警或预报警的情况下,系统由故障报警状态自动转变为火灾报警状态。3.1.4.3. 消防联动功能系统在火灾确认后,现场相应区域声光报警器发出声光报警,相应站点发出火灾声光报警,火灾信息显示、火灾打印记录等,同时还将进入消防联动模式,即对消防设备进行监控。(1)火灾报警后,通过监视控制模块或联动控制箱自动停止有关部位的防火门、防火阀、通风风机和空调系统等,并接收其反馈信号。(2)火灾报警后,通过联动控制箱自动能切断相关部位的非消防电源,自动接通火灾应急照明和疏散

10、指示。(3)火灾报警后,能给消防广播柜发送指令,消防广播柜能根据指令接通着火的防火分区及其相邻防火分区的消防应急广播。(4)火灾报警后,消防电话主机能接收报警电话并自动录音,还能自动拨“119”报警。(5)在消火栓系统中,系统接收到消火栓报警按钮报警信号后通过输入/输出模块自动启动消防水泵,并接收其反馈信号,如发现未按预定要求启动,可由值班人员在控制器上启动。(6)上述模式的处理过程和控制,监视信号将依次传送到消防控制室。3.2. 消防电话系统3.2.1. 系统组成消防电话系统由火警电话盘、电话分线箱、电话插孔、电话分机、119消防外线电话组成,采用总线制接线方式。3.2.2. 设备配置3.2

11、2.1. 控制设备设置消防电话主机设置在火灾报警控制器柜内,在每一个需进行灭火的区域设置一台消防电话分机。3.2.2.2. 消防电话系统设置按规范要求,在消防水泵房、各监控站点设置处及重要的有人值班岗位设消防电话分机,在每一监控主站处和消防监控指挥中心设置119消防外线电话,在各保护区域的手动报警按钮或消火栓按钮旁设有消防电话插孔,并配若干部便携式移动电话。具体设置原则如下:(1)一个报警区域应设置不少于一部消防电话分机或一个电话插孔,且监控站点旁应设一部消防电话。(2)电缆隧道等地下细长形防护空间,在手动报警按钮或消火栓按钮旁设有消防电话插孔,在安全疏散出口处设置一部消防电话分机。(3)消

12、防电话系统的电话为独立消防电话。(4)消防电话插孔和消防电话在墙上安装时,其底边距地面高度宜为1.31.5m。3.2.3. 系统功能(1)现场人员发现火灾时,可以利用消防电话系统及时报警,摘机即可与消防控制室通话,避免贻误战机。(2)消防救援指挥人员可以利用消防电话系统指挥灭火战斗,下达救灾指令并及时向119报警台报警。4. 消防给水及建筑灭火器配置4.1. 室外消防给水室外消火栓系统管网采用环状供水管网,材质选用无疑缝钢管,消火栓沿消防通道布置,采用地下式消火栓(每个室外消火栓包括直径为100mm和65mm的栓口各一个),并设有明显标志。在安装室外消火栓的管线上,每个室外消火栓均安装一个的检

13、修阀门井。每个地下式室外消火栓都要在道路上设有明显标志,以便火灾时消防人员能迅速和准确取水,及时扑灭火灾。消火栓的设置数量和间距根据消防用水量计算确定,消火栓设置间距不超过120m,其保护半径不应超过150m。4.2 室内消防给水(1)本工程将室内消防用水量和室外消防用水量合并考虑,即利用室外消防用水管网不间断输送满足本工程室内消火栓和室外消火栓全部所需的水量。(2)本工程在加压水泵房设置消防水池,由消防泵站持续供水,保证消防水源,加压水泵房设置消防水泵2台(一台电动机水泵、一台柴油机水泵),.室内消火栓的间距应保证有两支水枪的充实水柱同时到达室内任何部位,消火栓箱内配有1根25m长DN65衬

14、胶水龙带,1支QZ19型直流水枪,栓口规格为DN65,安装时,栓口标高为距地面1.1米。(3)在设置了消火栓消防水泵的区域内的所有消火栓箱内不再配置启泵按钮,当人员发现火灾时,可直接开启室内消火栓进行灭火时,即能启动消火栓消防水泵,消防水泵向管网加压送水,压力水通过栓口、水龙带和水枪喷嘴,形成一定长度的充实水柱扑灭火灾。有美观要求的办公楼等建筑的消火栓箱采用铝合金框、玻璃门,嵌入式安装。(4)分别在尾渣湿选处理线的成品库、主车间;路基生产线;破碎生产线;超细粉生产线的超细粉磨房;肥料生产线;干燥线;公辅设施及生活办公楼的机修车间、办公楼设置消火栓。在设置了室内消火栓的区域,设置一定数量的水泵接

15、合器。4.3 灭火器选择和配置根据整个新区各个车间防护对象的布置特点,对各类火灾危险场所且该区域有人员职守的区域根据规范要求设置移动式灭火器。本工程建筑物除电缆沟和电缆隧道外,均设置了灭火器。厂房以及设有自动灭火系统的区域,按规范要求也设置一定数量的移动式灭火器。根据本厂区的火灾危险场所配置MF/ABC干粉灭火器。5 防火封堵及钢结构防火保护5.1 防火封堵设置范围和具体措施5.1.1设置自动灭火区域内的电缆防火措施(1)全厂室外电缆沟,每隔一定的距离设置电缆阻火墙,在电缆阻火墙两侧1.5m范围内的每根电缆涂刷防火涂料。电缆竖井每层用防火包、防火板进行封堵,有空隙的地方采用有机防火堵料进行补充

16、封堵,在封堵两侧范围1.5米范围内的每根电缆涂刷防火涂料。(2)各电气室盘、柜、箱底部的电缆孔洞,采用可塑性防火堵料和防火包封堵。(3)电缆室进各盘、柜、箱底部的电缆,自柜底起1.5m长涂刷防火涂料;现场各电气盘、柜、箱底部采用防火隔板及有机防火堵料进行封堵。(4)电缆隧道区界处、交叉口或分支口处的所有电缆刷防火涂料,并用防火包、阻燃隔板、有机堵料等进行组合封堵。5.1.2 其它区域防火措施为了确保整个厂区安全正常生产,在防火分区交界处、易发火灾蔓延部位需采取一定的防火阻燃措施,以阻止火灾蔓延,这也是整个消防系统中不可缺少的环节。防火封堵主要设置方法如下:(1)电气室(配电室)的通电缆和油管的

17、大型顶洞(或地板洞)用防火包整齐封堵。(2)电缆隧道长度不大于150m的区界处、电缆隧道与其它建筑物的通道处均设甲级钢制防火门。(3)地面建筑应根据建筑设计防火规范的要求,确定建筑物的耐火等级,并进行建筑防火分隔,防火墙上和作为防护分隔用的防火门应选用甲级防火门。5.1.3 防火封堵相关技术要求(1)所采用防火封堵材料的防火时效不低于所封堵构件的耐火等级;具备检测报告;属于型式认可范围的需具备“公安部消防产品合格评定中心”颁发的“产品型式认可证书”。(2)如果防火封堵材料安装时需要采用其它材料(如钢筋)作为支撑,则所采用的支撑材料的防火时效不低于防火封堵材料的防火时效,以免防火封堵材料在火灾中

18、失稳。(3)密封性能要求:烟在火灾中对建筑内的设施和人员的危害非常大,因此所采用的防火封堵材料须具备密封性能(包括密冷烟)。(4)防火封堵材料不含有致癌性物质石棉和火灾中释放出刺激性、腐蚀性气体的卤素;(5)具有不低于20年使用寿命。(6)可方便的安装与维护。5.2 钢结构防火保护本工程钢结构保护范围按下列原则进行确定:(1)甲、乙、丙类建(构)筑物按照建筑设计防火规范的要求,依据火灾危险性和防火分区占地面积,确定耐火等级,从而确定其梁、柱、楼板、屋顶、墙体、疏散楼梯等建筑物的耐火极限,如采用钢结构,需要采取防火措施。(2)丁、戊类厂房或库房中的承重结构为钢结构时,可不采取防火保护措施,防火分

19、区应根据工艺要求划分,面积可不限。但对使用甲、乙、丙类液体或可燃气体的部位的建(构)筑物承重构件,应采取防火保护措施。这些部位装设自动灭火设备时,可不采取防火措施。根据规范要求及本厂区实际情况,主要对以下部位进行防火涂料保护。耐火时间:主控制室钢制楼梯: 梁:1.5小时 踏板1.0小时6 疏散指示及照明6.1 根据建筑防火设计规范在以下部位需设置消防应急照明灯具及疏散指示标志:(1)封闭楼梯间、防烟楼梯间及其前室。(2)消防控制室、消防水泵房、自备发电机房、配电室、防烟及排烟机房以及发生火灾仍需正常工作的其它房间。(3)公共建筑、高层厂房及甲、乙、丙类厂房应沿疏散走道和在安全出口、人员密集场所

20、设置灯光疏散指示标志6.2故在本厂区的以下部位设置消防标志灯和照明灯:(1)不锈钢尾渣湿选处理线 主控制室的楼梯间、电气室、控制室,主车间的走道部位。(2)路基生产线 主车间的走道部位、电气室。(3)破碎及超细粉生产线破碎车间走道部位、电控室及空压站、超细粉磨房等场所(4)干燥及肥料生产线主车间走道部位、化验室、电气室、天然气阀门操作间(5)公辅设施及生活办公楼变电所、水泵房、办公楼等部位 7 气体灭火系统7.1系统保护区域根据中华人民共和国国家标准GBJ16-87建筑设计防火规范及钢铁冶金企业防火设计规范的规定及保护区用房的使用特点,对不锈钢尾渣处理线的主控制室、超细粉生产线的电控室及空压站

21、公辅设施及生活办公楼区域的变电所设置气体自动灭火系统。气体自动灭火系统工程由火灾自动报警系统、联动控制系统、气体灭火控制系统、气体灭火设备等部分组成。7.2系统灭火配置 (1)本工程机房内需保护的相关设备为通讯电子设备,不可用水实施灭火。根据中华人民共和国国家标准GBJ16-87建筑设计防火规范2001年版的规定,结合建筑结构特点,该工程分别采用火探管式二氧化碳灭火系统及七氟丙烷灭火系统以单元独立形式进行防护。系统工作原理 1)系统由灭火剂储甁组(含压力表、瓶头阀)、气动手动启动头、选择阀、单向阀、气控单向阀、集流管安全阀、低压泄压阀、减压装置、压力继电器、电磁先导阀、启动气瓶组(含气瓶阀、

22、压力表)、喷嘴、甁组架、管道系统及自动报警灭火控制系统等组成。根据工程要求,利用上述设备可方便地组成单元独立系统和组合分配系统,实施对单区或多区的消防保护。 2)全淹没灭火系统 在规定的时间里向防护区域喷射一定浓度的混合气体,并使其均匀地充满防护区的灭火系统。混合气体灭火系统采用全淹没方式灭火。 3)组合分配系统 灭火剂储存装置,通过选择阀、单向阀的控制,实现对多个防护区保护的灭火系统。组合分配系统灭火剂用量必须满足最大保护区的消防保护要求。一个组合分配系统所保护的防护区不应超过8个。一个防护区域的面积不宜大于800,且容积不宜大于3600m3。 4)单元独立系统 灭火剂储存装置,只对一个防护

23、区域保护的灭火系统。它是组合分配系统的单一化。该系统除了不使用选择阀外,其余组件与组合分配系统相同。(3)火探管式二氧化碳灭火系统概述:火探装置的发明和成功使用引起了国际消防界的广泛注意,该项发明已在很多国家包括中国获得了发明专利,并已通过中国公安部法定的国家固定灭火系统和耐火构件质量监督检验中心的检测。在国际上该装置获得了美国FM、法国国家防御及保护中心(CNPP)、英国THELOSSPREVENTIONCOUNCIL(LPC)、英国劳氏船级社、德国营利事业监督局(BAM)等等许多机构认可,在世界各地许多行业和领域得到广泛的应用。目前,火探装置正以每年40%的增长速度在各行各业普及。作为一种

24、新型探火灭火装置,火探装置解决了困扰消防行业已久的对电器设备、控制箱、配电板等易发生火患的空间的防火问题。1)工作原理火探装置是由装有灭火剂的压力容器、容器阀及能释放灭火剂的火探管和/或释放管等组成。将火探管置于靠近或在火源最可能发生处的上方,同时,依靠沿火探管的诸多探测点(线型)进行探测。一旦着火时,火探管在受热温度最高处被软化并爆破,将灭火介质通过火探管本身(直接系统)或喷嘴(间接系统)释放到被保护区域。其中,火探管是高科技领域开发的新品种,是一种高科技非金属合成品。它集长时间抗漏,柔韧性及有效的感温性于一体,在一定温度范围内爆破,喷射灭火介质或传递火灾信号。2)工作特点报警灭火合一,探测

25、反应时间快,迅速将火患扑灭在萌芽状态,有效降低火灾带来的经济损失。该装置无需电源,不受震动或冲撞而影响操作功能;不因油、灰尘、烟的影响而导致探火功能的减弱及误报警。火探管为软性物,不受任何位置的影响,可伸进各种窄小和复杂易燃空间或设备中,该特点弥补了现有消防产品不能扑灭此类火源的缺陷。距离被保护物近,灭火效率高,费用低廉。非全淹没式,释放时不会伤害被保护区域的人员。最适合无人值守而需重点保护的设备和场所。设计简单,安装简便,不占用户的有限空间,无需另外设置气瓶间。3)应用范围广播电视发射塔内的微波机房、分米波机房、米波机房、变配电室和不间断电源室;通讯系统的程控交换机房、控制室和信令转接点室;

26、发电厂的控制室、电子设备间、计算机房、继电器室、变配电间,电缆交叉、密集及中间接头等部位;变配电柜、电梯控制柜、带槽盒的电线电缆槽或桥架;其他场所外壳相对密闭的特殊或重要的机柜设备;各种柴油机、汽车、火车、船舶发动机;各种移动设备、提升设备、电梯控制柜等。火探装置是国际国内独一无二的集探火、灭火为一体的小型装置,应用非常广泛,不受任何空间的装制,尤其重要的是它离保护区很近,可瞬间有效地扑灭火源,能把火源扑灭在最初阶段,把火灾的损失降到最低。(4)根据该工程设计灭火系统的灭火要求及特点,每个灭火区域配置一台气体灭火控制盘、一只智能型光电感烟探测器、一只智能型差定温感温探测器、一只现场紧急启停按钮

27、一只声光报警器、一只放气门灯等,形成火灾的探测、报警及各项联动指令输出的系统。(5)气体灭火控制盘应向柜式无管网灭火装置各提供2根DC24V/1.5A持续灭火信号线,接入灭火装置电磁驱动器,2根灭火信号反馈信号线(无源开关量)到灭火装置压力开关接点上。 7.3 相关安全要求(1)灭火系统喷放灭火剂前,保护区内所有人员必须在延时时间内撤离,灭火完毕(在确认火灾已扑灭的情况下),打开通风系统,将废气排净后,人员才可进入。(2)严禁无关人员乱摸乱动灭火装置部件及操作按钮。(3)防护区的门应向外开启,并能自行关闭;疏散出口的门,必须能从防护区内打开。(4)不宜使设备受阳光直接照射,室内温度不宜超过3

28、0(必要时应作降温处理); 本工程施工前期、中期及竣工验收必须遵照GB50263-97气体灭火系统施工及验收规范相关要求执行,接受主管部门的指导,并严格按图施工,竣工后经相关部门检测验收合格后方可投入使用。7.4 灭火方式本设计采用全淹没灭火系统的灭火方式,即在规定时间内向防护区喷射一定浓度的七氟丙烷灭火剂,并使其均匀地充满整个防护区,此时能将其区域里任何一部位发生的火灾扑灭。7.5 控制方式(1)自动控制当某防护区感烟(或感温)探测器报警时,火灾报警控制器发出指令,该区报警器发出一级报警声。若同时出现感温探测器、感烟探测器报警信号时,该区声光报警器发出声光报警,同时停止通风设备(空调),切断

29、非消防电源,火灾报警控制器进行030秒延时,延时结束后向气体灭火装置发出灭火指令,气体灭火装置启动电磁启动阀,打开瓶组瓶头阀释放灭火剂实施灭火。此时火灾报警控制器接受压力开关动作反馈信号,显示该防护区已释放灭火剂的信号。(2)手动控制 在防护区有人工作或值班时,气体灭火控制器的控制方式选择“手动”位置,灭火系统处于手动控制状态。若某防护区发生火情,按下气体灭火控制器面板上的“启动”按钮,既可按“自动”程序启动灭火装置,实施灭火。也可以在确认人员已经全部撤离的情况下,按下防护区门口设置的“紧急启动”按钮,既可释放灭火药剂实施灭火。(3)机械应急手动:即当火灾探测系统探测到火警信号后,电气部分及控

30、制系统都出现故障时,使用的灭火控制方式。机械应急启动必须在钢瓶间进行,打击应急手柄,听到气动响声后,灭火系统工作。应注意关闭好门窗和风口并确认所有人员已撤离后方可实施。上述报警功能根据工程的实际情况,必要时需相应的信号模块(输入模块)、控制模块(输出模块)配合完成上述控制显示功能。当发生火灾报警,在延时时间内发现不需要启动灭火系统的情况下,可按下气体灭火控制器或防护区门外的“紧急停止”按钮。即可终止灭火程序。二、主要设备性能描述及供货范围等1、检验报告:2、供货范围:说明:我方供货范围内的全部设备均在出厂前组合安装并调整、试验完毕,设备到达现场后无须解体检查即可交付安装使用。(1)一般要求1.

31、1投标方保证提供的设备为全新的、先进的、成熟的、完整的和安全可靠的,且设备的技术经济性能符合本规范书要求和招标方书面提出的特殊要求。1.3投标方提供详细供货清单,清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件,即使本附件未列出和/或数目不足,投标方保证在执行同时无偿补足。1.4投标方提供所有安装和检修所需专用工具和装置性材料等,在投标文件中提供详细供货清单,并单独分项报价。供货清单序号产品名称规格型号单位数量厂家备注详细清单见设备材料一览表随机备品备件清单序号名称规格及型号单位数量备注生产 厂家产地无专用工具清单序号名称规格及型号单位数量备注生产 厂家产

32、地无3、质量保证和试验3.1投标方根据IEC及国家标准和制造厂标准进行工厂试验和现场试验,对其所供的系统进行全面的检查与试验,并提供出厂试验报告,在合同规定的时间内提交用户。3.2投标方适时地派出技术人员到现场进行安装指导和技术指导,并进行操作培训。3.3投标方负责所供系统的启动调试工作,在调试过程中发现的所有技术问题,包括设计和制造等问题均由投标方负责解决。3.4质保期为项目投产运行后一年。4、技术资料和交付进度4.1一般要求4.1.1 投标方提供的资料使用国家法定单位制即国际单位制,语言为中文。进口部件的外文图纸及文件由投标方免费翻译成中文。4.1.2 资料的组织结构清晰、逻辑性强。资料内

33、容要正确、准确、一致、清晰、完整,满足工程要求。4.1.3 投标方根据贵方提出的设计条件,技术要求,供货范围,保证条件等提供完整的技术方案和图纸资料。图纸资料的交付进度满足工程进度的要求。投标方在合同签订后7个工作日内提供工程设计的基础资料,满足设计院的基础设计。在合同签定后15天内给出全部技术资料清单和交付进度,并经贵方确认。4.1.4 投标方提供的技术资料一般可分为投标阶段,配合工程设计阶段,设备监造检验及施工调试、试运、性能验收试验和运 行维护等四个方面。投标方须满足以上四个方面的具体要求。4.1.5 对于其它没有列入合同的技术资料清单,却是工程所必需的文件和资料,一经发现,投标方也及时

34、免费提供。如本期工程为多台设备构成,后续设备有改进时,投标方也及时免费提供新的技术资料。4.1.6 贵方要及时提供与合同设备设计制造有关的资料。4.2 资料交付具体要求4.2.1 投标方根据贵方提出的设计条件,技术要求,供货范围,保证条件等提供完整的技术方案和图纸资料。图纸资料的交付进度满足工程进度的要求。投标方在合同签订后7个工作日内提供工程设计的基础资料,满足设计院的基础设计。在合同签定后15天内给出全部技术资料清单和交付进度,并经贵方确认。4.2.2 投标方提交但不限于下列资料:4.2.2.1 提供足够的资料说明投标方有能力按业主的进度要求完成合同的供货和设计工作。4.2.2.2 对所建

35、议的火灾报警系统进行说明和样本插图介绍。4.2.2.3 火灾探测、报警系统图、配置图,并提供足够的资料说明其系统配置思路及所依据的规程、规范。4.2.2.4 火灾报警控制盘、探测元件、就地操作设备的样本和插图。4.2.3 设备监造检查所需要的技术资料 投标方提供满足合同设备监造检查/见证所需要的全部技术资料4.2.4 施工、调试、试运、性能试验和运行维护所需的技术资料(贵方提供具体清单化,贵方确认)。包括但不限于:4.2.4.1 提供设备安装、调试和试运说明书,以及组装、拆卸时所需用的技术资料。4.2.4.2 安装、运行、维护要求,投标方维护、检修所需详尽图纸和的技术资料(包括设备总图、部件总

36、图、分图和必要的零件图、计算资料等)。4.2.4.3 设备安装、运行、维护、检修说明书(包括设备结构特点、安装程序和工艺要求、启动调试要领、运行操作规定和控制数据、定期校验和维护说明等)。4.2.4.4 投标方提供备品备件清单和易损零件图,检修专用工具清单。4.2.5 投标方提供的其它技术资料(贵方提供具体清单和要求,投标方细化,贵方确认)。4.2.5.1 检验记录、试验报告及质量合格证等出厂报告。4.2.5.1.1 产品检验合格证书;4.2.5.1.2 制造、检验记录;4.2.5.1.3 主要零部件材料检验合格证书、主要零部件材料试验报告;4.2.5.1.4 性能试验报告;4.2.5.1.5

37、 电气试验报告。4.2.5.1.6 投标方要求的其他记录、试验报告和证件4.2.5.2 设备和备品管理资料文件(包括设备和备品备件发运和装箱的详细资料,设备和备品备件存放与保管的技术要求,运输超重超大件的明细表和外形图)。4.2.5.3详细的产品质量文件(包括材质、材质检验、焊接、热处理、加工质量、外形尺寸、水压试验和性能检验/试验等)的证明。4.2.6交货进度工程进度: 按甲方要求设备的交货顺序要满足工程安装进度的要求。交货时间交货地点设备/部件名称、型号序号按甲方要求工地现场各系统设备名称15、工程服务5.1 项目管理合同签订后,投标方指定一名项目经理,负责协调投标方在工程全过程的各项工作

38、如工程设计、工程进度报告、制造确认和技术服务、图纸文件交付、工厂和现场测试、编制文件、安装、启动、投运和现场系统调试等工作。5.2 技术培训5.2.1 投标方对用户提供技术培训和操作指导。5.2.2 投标方提供培训分为工厂培训和现场培训两种;5.2.3 投标方提供培训教师、培训地点、培训安排、培训教材及培训设备。5.2.4 工厂培训时间为两周,人次由双方协商确定;现场培训为一周。5.2.5 培训内容包括对系统硬件和软件方面的详细培训如系统硬件的操作、故障诊断及程序维护等;软件方面的组态、编程、LCD画面制作、外围设备和文件的操作、启停步骤及系统维护等。5.3 现场服务5.3.1 按照合同规定

39、投标方在完成所有设备和系统的安装、调试及投运期间,投标方派出常驻工地的得力技术人员,以提供现场服务。5.3.2 投标方派出的专家,在设备和系统的安装接线、调试和启动期间,负责监督和指导。5.3.3 投标方派出的专家,还负责对贵方的安装及维护人员进行现场培训,教会他如何安装系统设备,如何启动、操作及维护设备和系统。5.3.4 投标方还负责将火灾报警控制系统投入运行。 6、技术报务和设计联络6.1 技术服务投标方完全负责本工程各车间的火灾探测报警控制系统及特殊消防灭火系统的设计、供货、施工、安装、调试、服务和验收工作。投标方负责在工程全过程中的各项工作。如工程设计、工程进度报告、制造确认和技术服

40、务、图纸文件交付、工厂和现场测试、编制文件、安装调试、启动、投运和现场系统调试直至通过当地消防部门的验收交付贵方使用等工作。6.2 现场服务6.2.1 按照合同规定,在完成所有设备和系统的安装、调试、投运及验收期间,投标方派出常驻工地的得力技术人员和施工人员,以提供现场服务,并满足现场工程的进度和质量要求。6.2.2投标方派出的专家,在设备和系统的安装接线、调试和启动期间,负责监督和指导。6.2.3投标方派出的专家,还负责对贵方的安装及维护人员进行现场培训,教会贵方相关技术人员如何安装系统设备,如何启动、操作及维护设备和系统。投标方还负责将火灾报警控制系统投入运行。6.3 投标方现场技术服务6

41、3.1 投标方现场技术服务人员的目的是保证所提供的合同设备安全、正常投运。投标方要派出合格的、能独立解决问题的现场服务人员。投标方提供的包括服务人天数的现场服务表能满足工程需要。如果由于投标方的原因,下表中的人天数不能满足工程需要,贵方有权追加人天数,且发生的费用由投标方承担;如果由于贵方的原因,下表中的人天数不能满足工程需要,贵方要求追加人天数,投标方满足贵方的要求。6.3.2 投标方服务人员的一切费用已包含在合同总价中,它包括诸如服务人员的工资及各种补助、交通费、通讯费、食宿费、医疗费、各种保险费、各种税费,等等。6.3.3 现场服务人员的工作时间与现场要求相一致,以满足现场安装、调试和

42、试运行的要求。贵方不再因投标方现场服务人员的加班和节假日而另付费用。6.3.4 未经贵方同意,投标方不得随意更换现场服务人员。同时,投标方及时更换贵方认为不合格的投标方现场服务人员。6.3.5 下述现场服务表中的天数均为现场服务人员人天数。现场服务计划表(签订合同后提供)序号技术服务内容计划人日数派出人员构成备注职 称人数6.3.6 投标方现场服务人员具有下列资质:6.3.6.1遵守法纪,遵守现场的各项规章和制度;6.3.6.2有较强的责任感和事业心,按时到位;6.3.6.3了解合同设备的设计,熟悉其结构,有相同或相近机组的现场工作经验,能够正确地进行现场指导;6.3.6.4身体健康,适现场工

43、作的条件。投标方向贵方提供安装服务人员情况表。投标方有权提出更换不合格的投标方现场服务人员。 6.3.7 投标方现场技术服务人员的职责6.3.7.1投标方现场技术服务人员的任务主要包括设备催交、货物的开箱检验、设备质量问题的处理、安装指导、调试、参加试运和性能验收试验。6.3.7.2在调试前,投标方技术服务人员向贵方技术交底,讲解和示范将要进行的程序和方法。对重要工序(见下表),投标方技术人员要对施工情况进行确认和签证,否则贵方不能进行下一道工序。经投标方确认和签证的工序如因投标方技术服务人员指导错误而发生问题,投标方负全部责任。投标方提供的调试重要工序表序号工 序 名称工序主要内容备 注16

44、3.7.3 投标方现场安装服务人员有权处理现场出现的一切技术问题。如现场发生质量问题,投标方现场人员在贵方规定的时间内处理解决。如投标方委托贵方进行处理,投标方现场服务人员要出委托书并承担相的经济责任。6.3.7.4 投标方对现场技术服务人员的一切行为负全部责任。6.3.7.5 投标方现场技术服务人员的正常来去和更换事先与贵方协商。6.3.8贵方的义务贵方要配合投标方现场技术服务人员的工作,并在生活、交通和通讯上提投标方便,费用由投标方负责。6.4 技术培训6.4.1 投标方对用户提供技术培训和操作指导。6.4.2 投标方提供培训分为工厂培训和现场培训两种;6.4.3 投标方提供培训教师、培

45、训地点、培训安排、培训教材及培训设备。6.4.4 工厂培训时间为两周,人次由双方协商确定;现场培训为一周。6.4.5 培训内容包括对系统硬件和软件方面的详细培训如系统硬件的操作、故障诊断及程序维护等;软件方面的组态、编程、LCD画面制作、外围设备和文件的操作、启停步骤及系统维护等。6.4.6培训计划和内容列表如下:6.5 设计联络序号培训内容计划人日数培训教师构成地点备注 职称 人数 1 26.5.1 为了保证工程进度并能顺利地开展工作,双方根据需要组织设计联络会,解决技术接口问题。6.5.2 关于会议安排,包括会期、地点和参加人数等可参考3.6条的有关内容。投标方可在其报价中对有关安排提出修

46、改意见。最终安排将在协议签订前双方协商确定。6.5.3设计联络会期间所发生的一切费用(贵方来往差旅费除外)均由投标方负责。6.5.4在每次设计联络会之前2周,投标方向贵方提交技术文件和图纸,以便贵方在会上讨论和确认这些文件和图纸。6.5.5每次设计联络会结束时,双方签署会议纪要。会议纪要与合同具有同等效力。6.5.6设计联络会具体安排如下: 第一次设计联络会 时间:合同生效后1周 会期: 参加人数:地点: 会议议程:这是一次工程开工会,供需双方通过磋商对下列内容进行讨论: 投标方提交的火灾报警系统的初步设计方案及总图; 投标方提交的初步的系统配置及设备清单,控制盘的尺寸和布置图及LCD画面草图;
