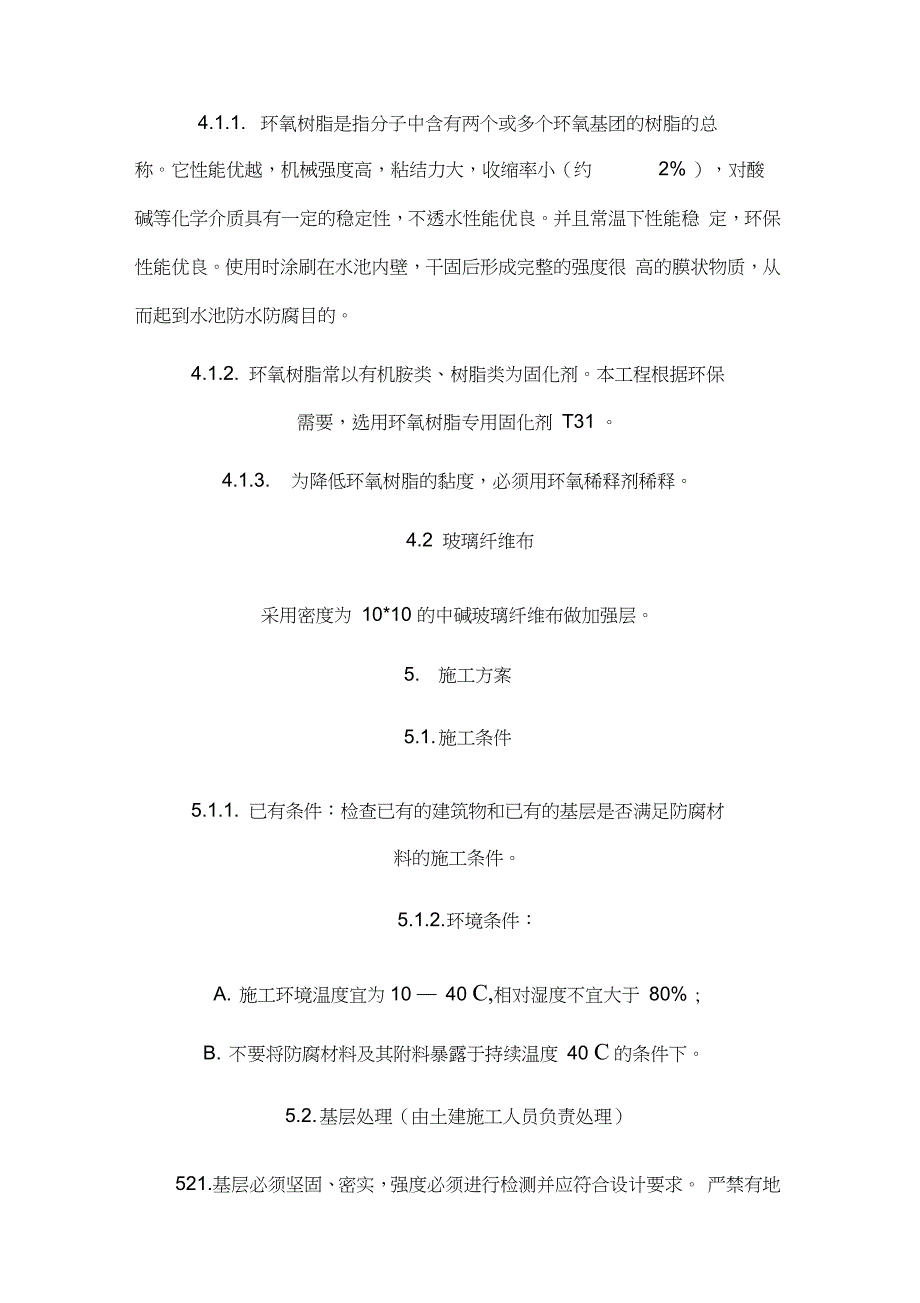

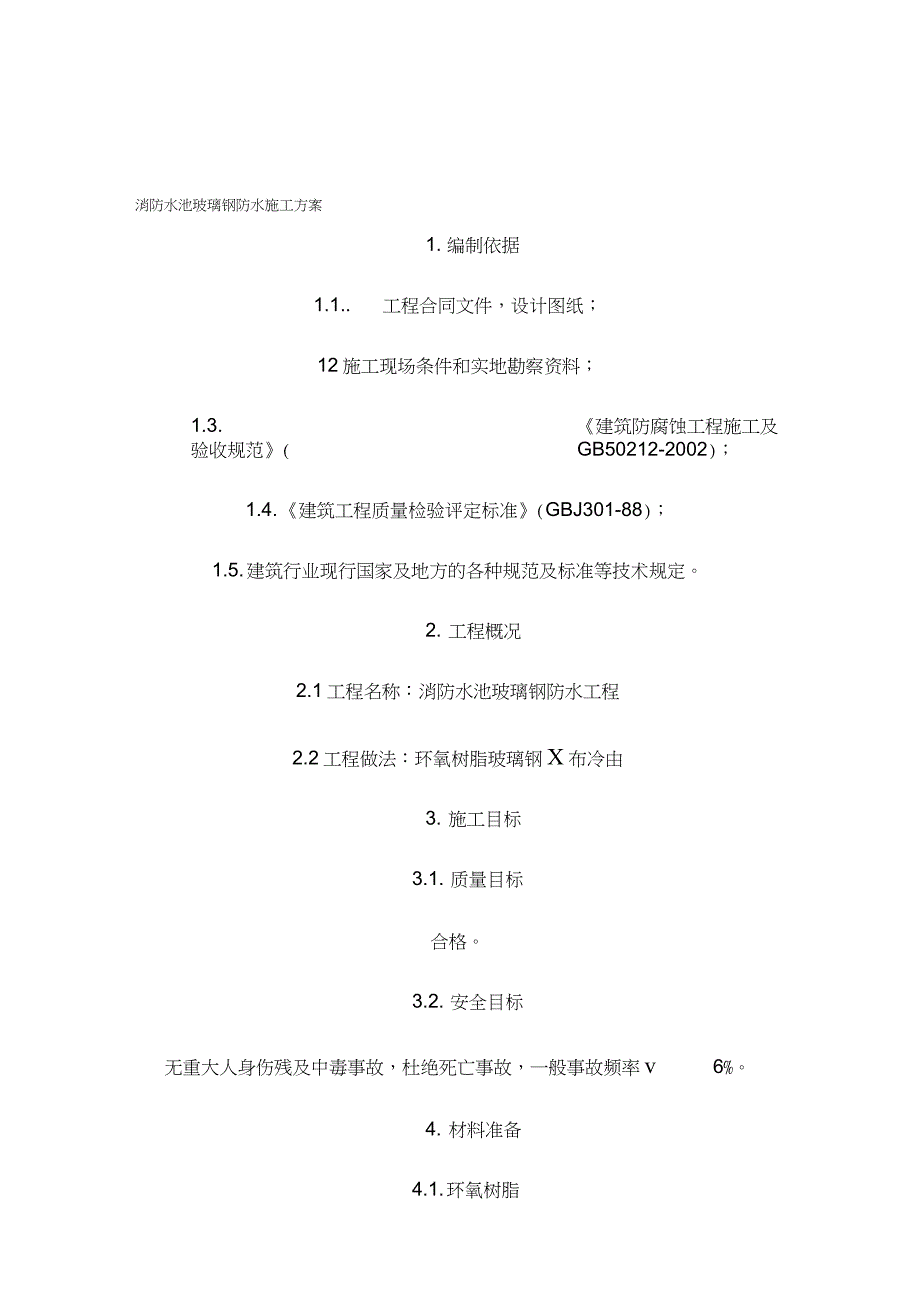

1、消防水池玻璃钢防水施工方案1. 编制依据1.1. 工程合同文件，设计图纸；12施工现场条件和实地勘察资料；1.3. 建筑防腐蚀工程施工及验收规范(GB50212-2002)；1.4. 建筑工程质量检验评定标准(GBJ301-88)；1.5. 建筑行业现行国家及地方的各种规范及标准等技术规定。2. 工程概况2.1工程名称：消防水池玻璃钢防水工程2.2工程做法：环氧树脂玻璃钢X布冷由3. 施工目标3.1. 质量目标合格。3.2. 安全目标无重大人身伤残及中毒事故，杜绝死亡事故，一般事故频率v6%。4. 材料准备4.1. 环氧树脂4.1.1. 环氧树脂是指分子中含有两个或多个环氧基团的树脂的总称。它
2、性能优越，机械强度高，粘结力大，收缩率小（约2% ），对酸碱等化学介质具有一定的稳定性，不透水性能优良。并且常温下性能稳 定，环保性能优良。使用时涂刷在水池内壁，干固后形成完整的强度很 高的膜状物质，从而起到水池防水防腐目的。4.1.2. 环氧树脂常以有机胺类、树脂类为固化剂。本工程根据环保需要，选用环氧树脂专用固化剂 T31 。4.1.3. 为降低环氧树脂的黏度，必须用环氧稀释剂稀释。4.2 玻璃纤维布采用密度为 10*10 的中碱玻璃纤维布做加强层。5. 施工方案5.1. 施工条件5.1.1. 已有条件：检查已有的建筑物和已有的基层是否满足防腐材料的施工条件。5.1.2. 环境条件：A.

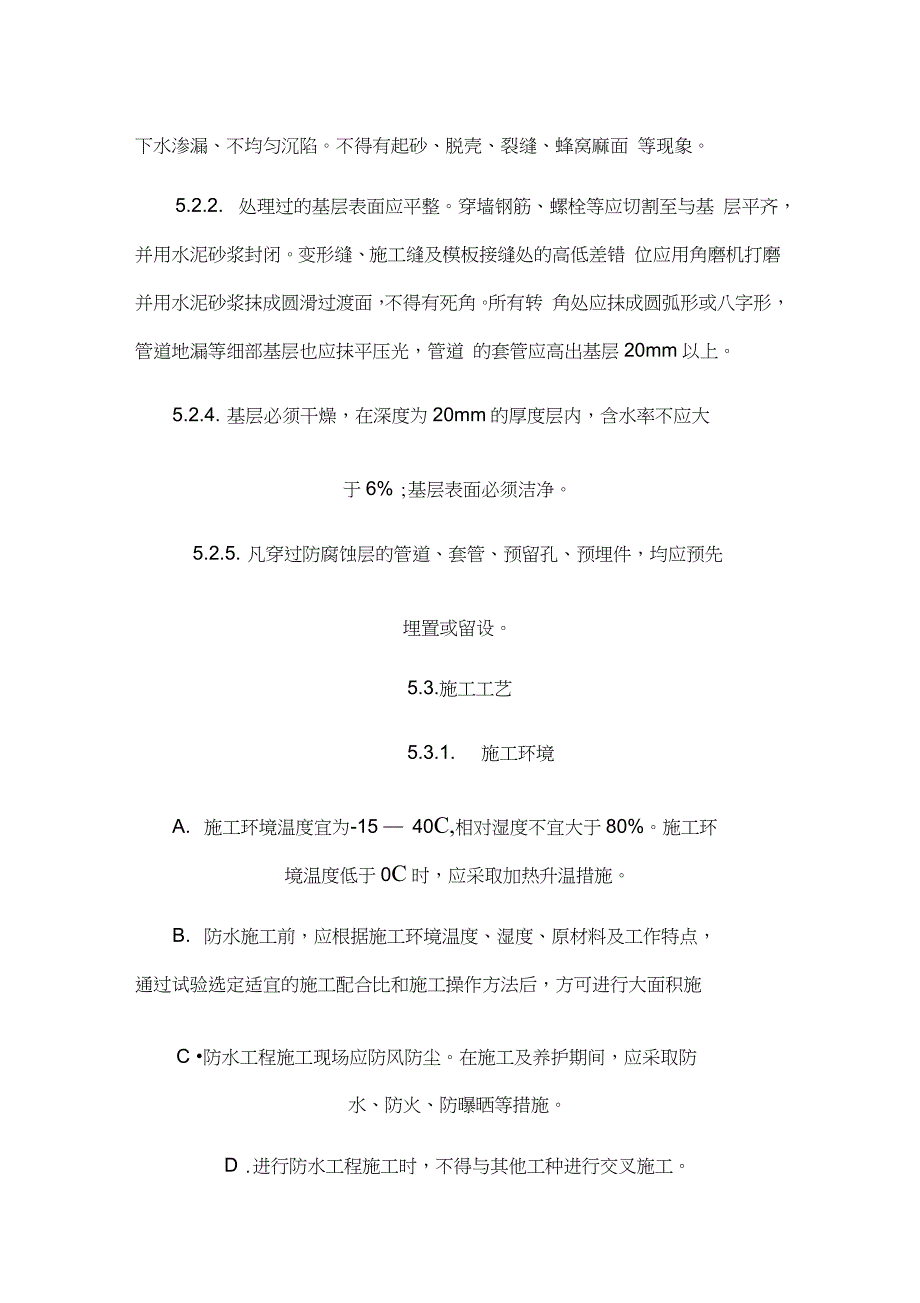

3、施工环境温度宜为10 40 C,相对湿度不宜大于 80% ;B. 不要将防腐材料及其附料暴露于持续温度 40 C的条件下。5.2. 基层处理（由土建施工人员负责处理）521.基层必须坚固、密实，强度必须进行检测并应符合设计要求。 严禁有地下水渗漏、不均匀沉陷。不得有起砂、脱壳、裂缝、蜂窝麻面 等现象。5.2.2. 处理过的基层表面应平整。穿墙钢筋、螺栓等应切割至与基 层平齐，并用水泥砂浆封闭。变形缝、施工缝及模板接缝处的高低差错 位应用角磨机打磨并用水泥砂浆抹成圆滑过渡面，不得有死角。所有转 角处应抹成圆弧形或八字形，管道地漏等细部基层也应抹平压光，管道 的套管应高出基层20mm以上。5.2.
4、4. 基层必须干燥，在深度为20mm的厚度层内，含水率不应大于6% ;基层表面必须洁净。5.2.5. 凡穿过防腐蚀层的管道、套管、预留孔、预埋件，均应预先埋置或留设。5.3.施工工艺5.3.1. 施工环境A. 施工环境温度宜为-15 40C,相对湿度不宜大于80%。施工环境温度低于0C时，应采取加热升温措施。B. 防水施工前，应根据施工环境温度、湿度、原材料及工作特点，通过试验选定适宜的施工配合比和施工操作方法后，方可进行大面积施C 防水工程施工现场应防风防尘。在施工及养护期间，应采取防水、防火、防曝晒等措施。D .进行防水工程施工时，不得与其他工种进行交叉施工。5.3.2. 施工顺序：基层清
5、理一-涂布底层树脂一-固化一-环氧树脂腻子找平 一-铺贴玻璃丝布至设计层数一-固化、修整一-涂布罩面树脂一-固化、养护5.3.3. 涂布底层树脂并用环氧树脂腻子找平：基层清理完毕后，在表面均匀涂布一层底层树脂，底层树脂固化后，将调配好的环氧树脂腻子均匀满刮于混凝土基层表面，用于填平基层凹陷部位。5.3.4. 铺贴玻璃丝布：本工程采用连续手糊法施工。5.3.4.1. 环氧树脂腻子找平层刮涂完后连续铺贴玻璃丝布至设计层数（本工程为 层）。A 先均匀涂刷一层铺衬树脂，随即铺贴玻璃纤维布，必须贴实，赶净气泡，其上再涂一层树脂 ，涂刷应饱满 ，如此连续贴至设计层数 （本工程设计层数为 层）。B.玻璃纤维
6、布必须浸泡在配好的环氧树脂中至完全浸透，拿出来要去掉过多的环氧树脂，使之存量在 2025%C. 铺衬后，应检查衬层的质量，当有毛刺、脱层和气泡等缺陷时，应进行修补。D 铺衬时，玻璃纤维增强材料的搭接宽度不应小于50mm。5.3.5 增强层铺贴完成固化后，修整表面，然后进行罩面树脂施工。5.4. 质量检查5.4.1. 外观检查5.4.1.1. 气泡，表面允许最大气泡直径为10mm，每平方米直径不大于 10mm 的气泡少于五个。5.4.1.2. 裂纹，表面不得有深度 0.5mm 以上的裂纹。5.4.1.3. 表面应无漏涂及严重流坠现象。5.4.1.4. 涂层与基层结合应牢固 、无分层脱层、环氧树脂
7、结块等现象5.4.2. 固化度的检查5.4.2.1. 手触防腐层表面无粘感。5.4.2.2. 用手或硬币敲击防水层发出的声音应清脆。5.5. 成品保护及注意事项5.5.1 施工完毕后， 3 天内不得进人， 7 天内不得注水。5.5.2 不得用尖锐或沉重物体撞击防水衬层 ，搬运上述物品时要格外小心。5.5.3 施工完毕后，附近不得进行焊接作业 ，如因特殊原因必须进行 焊接作业时，则应制定完善、可靠的防护措施，例如采用防火毯将防水层加以遮盖等。6. 安全生产保证措施6.1 一般措施6.1.1 认真贯彻执行国家和有关省市安全生产规定以及 “安全第一、 预防为主 ”的方针，坚持“管理生产必须管安全 ”
8、的原则，落实安全岗位责任制，强化安全管理，严格遵守操作规程，杜绝违章指挥和操作。6.1.2 施工前对全体施工人员进行安全生产教育 ，组织安全交底 。强化施工人员的安全生产意识，增强自我保护能力。6.1.3 严格遵守公司及总包单位施工现场安全生产相关规定。6.1.4 施工现场配备安全员 ，监督检查安全工作 ，发现隐患及时向项目经理反馈情况。6.2 防火措施6.2.1 距离施工区域五米范围内划为重点防火区域，并做出明显标识。6.2.2 易燃、易爆和有毒材料不得堆放在施工现场 ，应存放在专用库 房内，并设专人管理。施工现场和库房，必须设置消防器材。6.2.3 施工现场严禁使用明火，必须动火时，须采取
9、防范措施，办理动火证后，方可动火。624严禁携带火种及其它易产生火花、静电的物品进入施工现场,不得穿带钉鞋和化纤工服等易摩擦产生火花的着装。625现场使用的照明灯具必须具备防爆灯罩。6.2.6施工现场严禁吸烟，一经发现严惩不贷。6.3防毒措施6.3.1进行玻璃钢防水施工时，操作人员必须穿戴防护用品，在狭小 密闭和通风不良的部位施工时应按规定佩戴防滤毒口罩。6.3.2每施工2小时左右，要到池外空气新鲜的位置休息15分钟以上。6.3.3狭小密闭和通风不良的部位施工时，施工现场应安装有效的通 风排气设备。现场有害气体、粉尘不得超过最高允许浓度。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢
10、毕业论文致谢词我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊 博的知识开阔的视野给了我深深的启迪， 论文凝聚着他的血汗，他以 严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了 深渊的影响，在此我向他表示衷心的谢意这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思 维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习 打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬！特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来， 在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我
11、无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意！感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不 是兄弟胜是兄弟！正是一路上有你们我的求学生涯才不会感到孤独， 马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修 0932班这个大家庭!最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们， 要离开你们出去工作了，我在心里默默的祝福你们平安健康， 我不会 让你们失望的，会好好工作回报社会的。致谢词2在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习 中，老师
12、从选题指导、论文框架到细节修改，都给予了细致的指导， 提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度 的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神 对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我 深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的 动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文 多加批评指正，使我及时完善论文的不足之处。谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大 家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接 触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我 们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我 要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力 学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了， 我的名字叫“ * ”，希望大家能记住我，因为被别人记住是一件幸福 的事！）查看更多与本文高中生开学自我介绍相关的文章。
免费区
