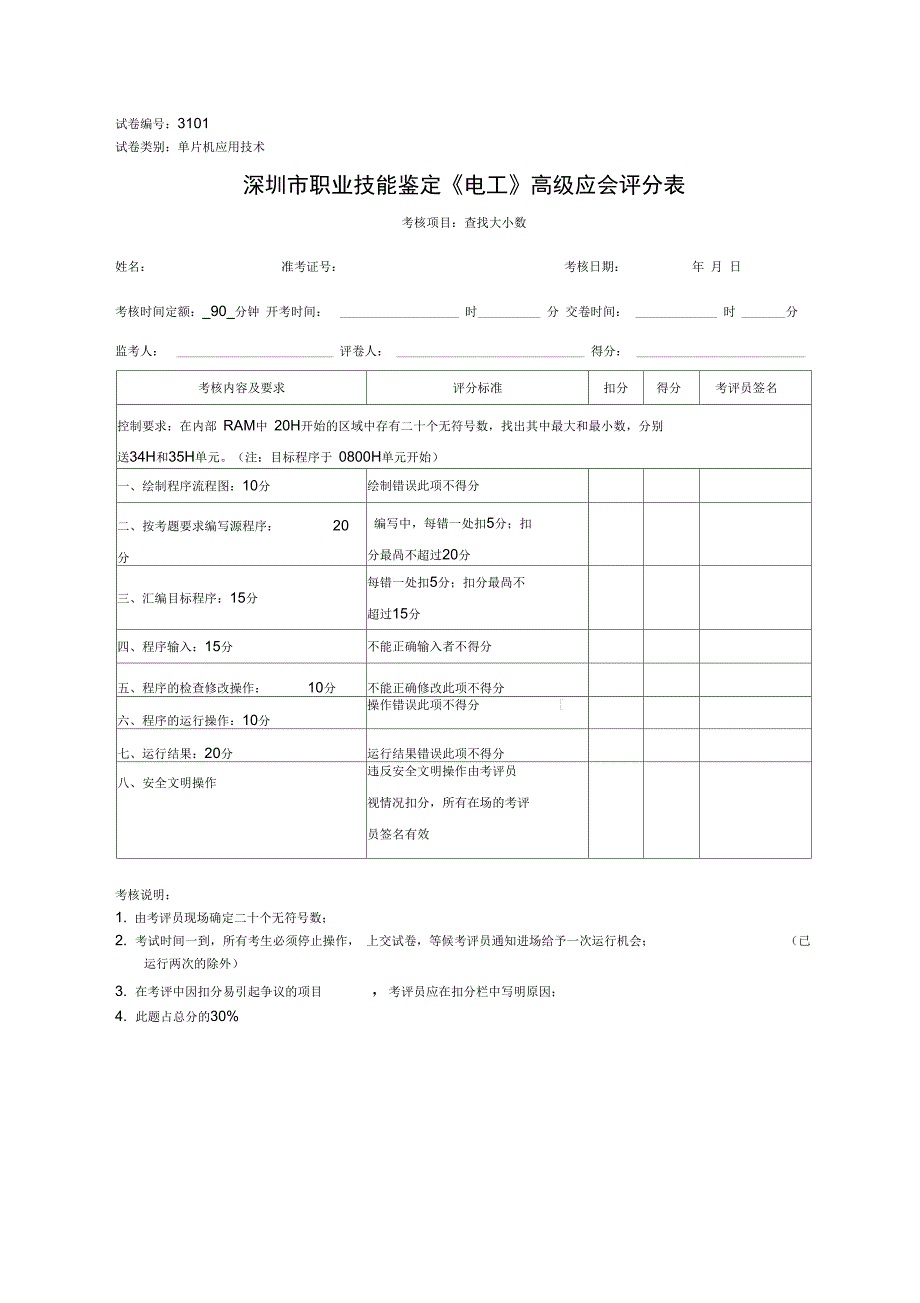

1、试卷编号：3101试卷类别：单片机应用技术深圳市职业技能鉴定电工高级应会评分表考核项目：查找大小数姓名：准考证号：考核日期：年 月 日考核时间定额：_90_分钟 开考时间： 时 分 交卷时间： 时分监考人： 评卷人： 得分： 考核内容及要求评分标准扣分得分考评员签名控制要求：在内部 RAM中 20H开始的区域中存有二十个无符号数，找出其中最大和最小数，分别 送34H和35H单元。（注：目标程序于 0800H单元开始）一、绘制程序流程图：10分绘制错误此项不得分二、按考题要求编写源程序：20分编写中，每错一处扣5分；扣 分最咼不超过20分三、汇编目标程序：15分每错一处扣5分；扣分最咼不超过15

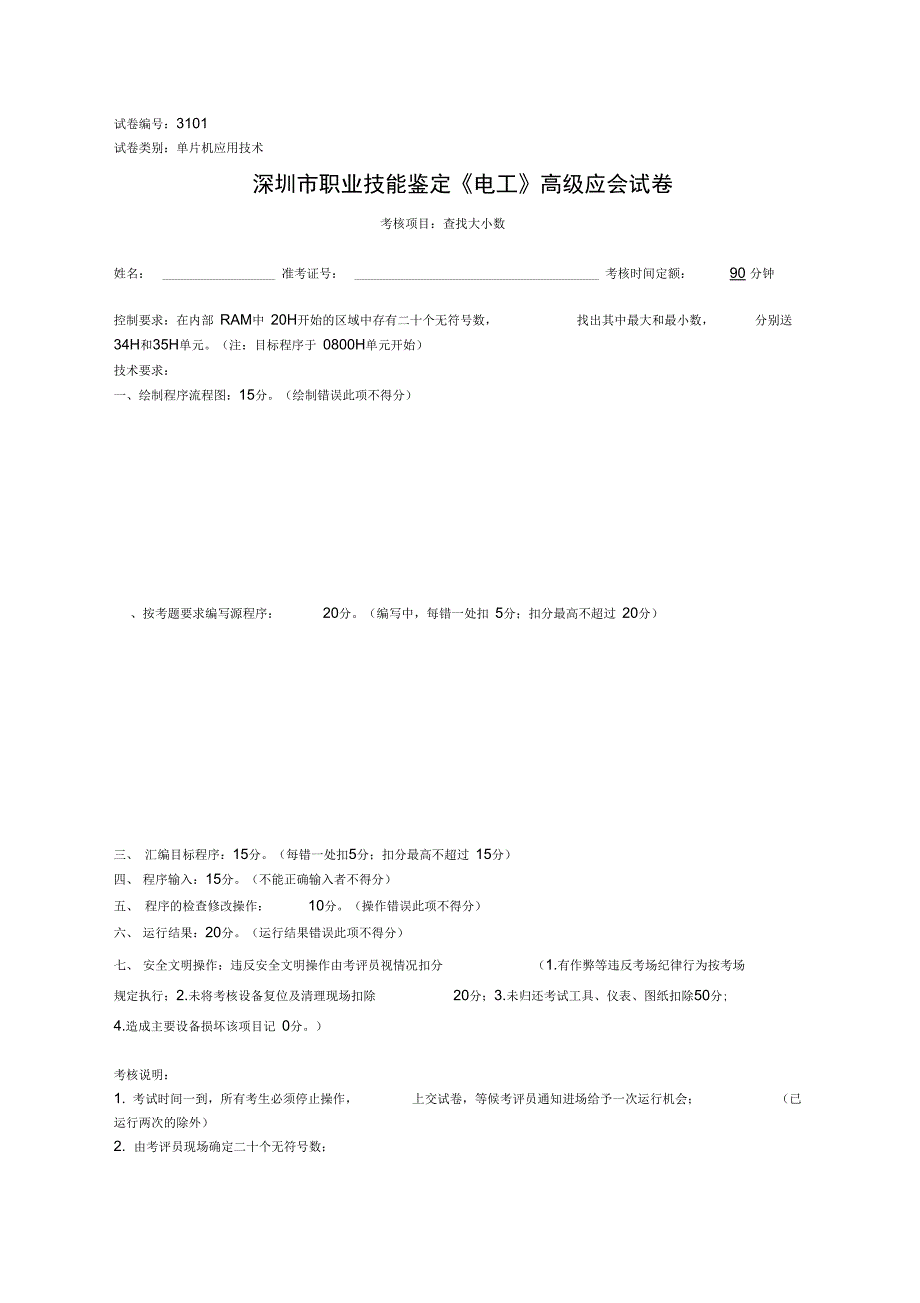

2、分四、程序输入：15分不能正确输入者不得分五、程序的检查修改操作：10分不能正确修改此项不得分六、程序的运行操作：10分操作错误此项不得分七、运行结果：20分运行结果错误此项不得分八、安全文明操作违反安全文明操作由考评员视情况扣分，所有在场的考评员签名有效考核说明：1. 由考评员现场确定二十个无符号数；2. 考试时间一到，所有考生必须停止操作， 上交试卷，等候考评员通知进场给予一次运行机会；（已运行两次的除外）3. 在考评中因扣分易引起争议的项目，考评员应在扣分栏中写明原因；4. 此题占总分的30%试卷编号：3101试卷类别：单片机应用技术深圳市职业技能鉴定电工高级应会试卷考核项目：查找大小数

3、姓名： 准考证号： 考核时间定额：90 分钟控制要求：在内部 RAM中 20H开始的区域中存有二十个无符号数，找出其中最大和最小数，分别送34H和35H单元。（注：目标程序于 0800H单元开始）技术要求：一、绘制程序流程图：15分。（绘制错误此项不得分）、按考题要求编写源程序：20分。（编写中，每错一处扣 5分；扣分最高不超过 20分）三、 汇编目标程序：15分。（每错一处扣5分；扣分最高不超过 15分）四、程序输入：15分。（不能正确输入者不得分）五、 程序的检查修改操作：10分。（操作错误此项不得分）六、运行结果：20分。（运行结果错误此项不得分）七、安全文明操作：违反安全文明操作由考评

4、员视情况扣分（1.有作弊等违反考场纪律行为按考场规定执行；2.未将考核设备复位及清理现场扣除20分；3.未归还考试工具、仪表、图纸扣除50分;4.造成主要设备损坏该项目记 0分。）考核说明：1. 考试时间一到，所有考生必须停止操作，上交试卷，等候考评员通知进场给予一次运行机会；（已运行两次的除外）2. 由考评员现场确定二十个无符号数；3. 此题占总分30%试卷编号：3102试卷类别：单片机应用技术深圳市职业技能鉴定电工高级应会评分表考核项目：航标灯控制姓名：准考证号：考核日期：年 月 日考核时间定额：_90_分钟 开考时间： 时 分 交卷时间： 时分监考人： 评卷人： 得分： 考核内容及要求评

5、分标准扣分得分考评员签名控制要求：利用8031定时器与中断功能控制一个“航标灯”，黑夜时发光二极管按指定频率闪烁（如：亮2S,灭2S,循环）；白天时发光二极管不亮。一、按考题要求编与程序：20分编写中，每错一处扣5分；最咼不超过20分二、按参考电路图连接线路：15分每接错一处扣5分；最咼不超过15分三、程序输入：15分不能正确输入者不得分四、程序的运行检查：10分每错一处扣5分； 最咼不超过10分。五、运行结果：40分不能按指定频率闪烁扣20分；不能按要求亮、灭扣 20 分。六、安全文明操作违反安全文明操作由考 评员视情况扣分，所有在 场的考评员签名有效考核说明：1闪烁频率由考评员现场设定；2

6、 考试时间一到，所有考生必须停止操作，上交试卷，等候考评员通知进场给予一次运行机会；（已运行两次的除外）3. 在考评中因扣分易引起争议的项目，考评员应在扣分栏中写明原因；4. 此题占总分的30%试卷编号：3102试卷类别：单片机应用技术深圳市职业技能鉴定电工高级应会试卷考核项目：航标灯控制考核时间定额：90 分钟姓名：准考证号:控制要求：利用8031定时器与中断功能控制一个“航标灯”，黑夜时发光二极管按指定频率闪烁（如:亮2S,灭2S,循环）；白天时发光二极管不亮。技术要求：一、按考题要求编写程序：20分。（编写中，每错一处扣 5分；最高不超过20分）二、 按参考电路图连接线路：15分。（每

7、接错一处扣5分；最高不超过15分）三、程序输入：15分。（用计算机输入程序，不能输入者不得分）四、 程序的运行检查：10分。（每错一处扣5分；最高不超过10分。）五、运行结果：40分。（不能按指定频率闪烁扣 20分；不能按要求亮、灭扣20分。）六、安全文明操作：违反安全文明操作由考评员视情况扣分（1.有作弊等违反考场纪律行为按考场规定执行；2.未将考核设备复位及清理现场扣除20分；3.未归还考试工具、仪表、图纸扣除50分;4. 造成主要设备损坏该项目记0分。）试卷编号：3102考核项目：航标灯控制（附图）P1.08031F3.2INT012P1.0P1.1R1VTR1T1901310k QRp

8、10k QP1.2P1.3P1.4i=P1.5P1.6P1.7RST/VPD =RXDP3.0 =10TXDP3.111INTOP3.212INT1P3.313T0P3.414T1P3.51=15WRP3.616RDP3.717XTAL218LEDR2200 Q光敏电阻40393836=1353433321803180518751313029282726252423=1XTAL1 =Vss =19222021VccP0.0P0.1P0.2P0.3P0.4P0.5P0.6P0.7EA/Vpp ALE/PROG PSENP2.7P2.6P2.5P2.4P2.3P2.2P2.1P2.0考核说明：1闪

9、烁频率由考评员现场设定；（已2. 考试时间一到，所有考生必须停止操作， 上交试卷，等候考评员通知进场给予一次运行机会; 运行两次的除外）3. 此题占总分30%试卷编号：3103试卷类别：单片机应用技术深圳市职业技能鉴定电工高级应会评分表考核项目：计数报警器姓名：准考证号:考核日期：年月日考核时间定额：_90_ 分钟 开考时间： 时 分 交卷时间： 时 分监考人： 评卷人： 得分： 考核内容及要求评分标准扣分得分考评员签名考题：利用8031计数器，当计数满 n个后LED发光二极管发光报警。计数脉冲用消抖动开关产生。控制要求：按按钮开关 n次，发光二极管发光。一、按考题要求编与程序：20分编写中，

10、每错一处扣5分；最咼不超过20分二、按参考电路图连接线路：15分每接错一处扣5分；最咼不超过15分三、程序输入：15分不能正确输入者不得分四、程序的运行检查：10分每错一处扣5分； 最咼不超过10分。五、运行结果：40分计数次数正确，且二极管发光得40分；计数次数不正确，但二极 管发光得20分六、安全文明操作违反安全文明操作由考 评员视情况扣分，所有在 场的考评员签名有效考核说明：1. 计数次数n由考评员现场设定；2. 考试时间一到，所有考生必须停止操作，上交试卷，等候考评员通知进场给予一次运行机会；（已运行两次的除外）3. 在考评中因扣分易引起争议的项目，考评员应在扣分栏中写明原因；4. 此

11、题占总分的30%试卷编号：3103试卷类别：单片机应用技术深圳市职业技能鉴定电工高级应会试卷考核项目：计数报警器姓名： 准考证号： 考核时间定额：90 分钟考题：利用8031计数器，当计数满n个后LED发光二极管发光报警。计数脉冲用消抖动开关产生。 控制要求：按按钮开关 n次，发光二极管发光。技术要求：一、按考题要求编写程序：20分。（编写中，每错一处扣 5分；最高不超过20分）二、 按参考电路图连接线路：15分。（每接错一处扣5分；最高不超过15分）三、程序输入：15分。（用计算机输入程序，不能输入者不得分）四、 程序的运行检查：10分。（每错一处扣5分；最高不超过10分。）五、 运行结果：

12、40分。（计数次数正确，且二极管发光得40分；计数次数不正确，但二极管发光得20分。）六、安全文明操作：违反安全文明操作由考评员视情况扣分（1.有作弊等违反考场纪律行为按考场规定执行；2.未将考核设备复位及清理现场扣除20分；3.未归还考试工具、仪表、图纸扣除50分;4. 造成主要设备损坏该项目记 0分。）考核说明：1. 计数次数n由考评员现场设定；2. 考试时间一到，所有考生必须停止操作， 上交试卷，等候考评员通知进场给予一次运行机会；（已运行两次的除外）3. 此题占总分30%试卷编号：3103考核项目：计数报警器（附图）P1.040VccP1.1P1.2P1.3P1.4P1.5P1.6P1

13、7=RST/VPD 匸RXDP3.0 1=108031393837363534333231=1P0.0P0.1P0.2P0.3P0.4P0.5P0.6P0.7TXDP3.111805130INT0P3.212875129INT1P3.313T0P3.4i=14T1P3.5i=15WRP3.616RDP3.717XTAL218XTAL1Vssi=1920Vcc4A4B4Y3Y3B 3A141312111098EA/Vppr i+5 r广V)CC4011ST1I丄=P2.71234567 -= P2.61A1B1Y2Y2A2BVssALE/PROGPSEN|2827P2.5P2.42625242

14、32221P2.3P2.2P2.1P2.0试卷编号：3104试卷类别：单片机应用技术深圳市职业技能鉴定电工高级应会评分表考核项目：数码管显示姓名：准考证号：考核日期： 年 月 日考核时间定额：_90_分钟 开考时间： 时 分 交卷时间： 时 分监考人： 评卷人： 得分： 考核内容及要求评分标准扣分得分考评员签名考题：利用8031串行口和74LS164移位寄存器驱动数码管。控制要求：数码管依次按指定的顺序循环并显示数字。一、按考题要求编与程序：20分编写中，每错一处扣5分；最咼不超过20分二、按参考电路图连接线路：15分每接错一处扣5分；最咼不超过15分三、程序输入：15分不能正确输入者不得分四

15、程序的运行检查：10分每错一处扣5分； 最咼不超过10分。五、运行结果：40分循环顺序符合要求且显示正确得40分；循环顺序不符合要求扣20分；显示不正确扣20分。六、安全文明操作违反安全文明操作由考 评员视情况扣分，所有在 场的考评员签名有效考核说明：1. 循环顺序及显示数字由考评员现场设定；2. 考试时间一到，所有考生必须停止操作， 上交试卷，等候考评员通知进场给予一次运行机会；（已运行两次的除外）3. 在考评中因扣分易引起争议的项目，考评员应在扣分栏中写明原因；4. 此题占总分的30%试卷编号：3104试卷类别：单片机应用技术深圳市职业技能鉴定电工高级应会试卷考核项目：数码管显示姓名：

16、准考证号： 考核时间定额：90 分钟考题：利用8031串行口和74LS164移位寄存器驱动数码管。控制要求：数码管依次按指定的顺序循环并显示数字。技术要求：一、按考题要求编写程序：20分。（编写中，每错一处扣 5分；最高不超过20分）、按参考电路图连接线路：15分。（每接错一处扣5分；最高不超过15分）三、程序输入：15分。（用计算机输入程序，不能输入者不得分）四、程序的运行检查：10分。（每错一处扣5分；最高不超过10分。）五、运行结果：40分。（循环顺序符合要求且显示正确得40分；循环顺序不符合要求扣 20分；显示不正确扣20分。）六、安全文明操作：违反安全文明操作由考评员视情况扣分（1.

17、有作弊等违反考场纪律行为按考场规定执行；2.未将考核设备复位及清理现场扣除20分；3.未归还考试工具、仪表、图纸扣除50分;4. 造成主要设备损坏该项目记 0分。）考核说明：1. 循环顺序及显示数字由考评员现场设定；2. 考试时间一到，所有考生必须停止操作， 上交试卷，等候考评员通知进场给予一次运行机会；（已运行两次的除外）3. 此题占总分30%试卷编号：3104考核项目：数码管显示（附图）+ 5VCL 3161BSR18fVcc8031=3.0 ( RXD)P3.1 (TXD )VssJP1.0+ 5VQ7Q64010Q5 Q4Q374LS164Q2Q1AB12CP220 Qx 814JT.

18、7Q0+ 5VP1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST/VPD4038373635343332RXDP3.0 1TXDP3.1INT0P3.2INT1P3.3T0P3.4T1P3.5WRP3.6RDP3.7XTAL2XTAL1Vssi=i=10111213141516171819208031805187513130292827262524232221VccP0.0P0.1P0.2P0.3P0.4P0.5P0.6P0.7EA/Vpp ALE/PROG PSENP2.7P2.6P2.5P2.4P2.3P2.2P2.1P2.0共阳极数码管CL 3161BSvcccG 口

19、e Qi nr cprn n 向而 rn 74LS164LJ Izl LJ LlI LJ LJ LdAQi 02 0a GNU试卷编号：3105试卷类别：单片机应用技术深圳市职业技能鉴定电工高级应会评分表考核项目：循环灯点亮姓名： 准考证号： 考核日期： 年 月_ 日考核时间定额：_90_分钟 开考时间： 时 分 交卷时间： 时 分监考人： 评卷人： 得分： 考核内容及要求评分标准扣分得分考评员签名考题：循环点亮8个发光二极管。控制要求：利用左移或右移指令从左向右点亮并循环n次,或从右向左点亮并循环 n次,循环元毕全部熄灭。（循环顺序及次数由考评员现场指定 ）一、按考题要求编与程序：20分编写

20、中，每错一处扣5分；最咼不超过20分二、按参考电路图连接线路：15分每接错一处扣5分；最咼不超过15分三、程序输入：15分不能正确输入者不得分四、程序的运行检查：10分每错一处扣5分； 最咼不超过10分。五、运行结果：40分循环顺序和次数正确得40分；循环顺序不对扣20分； 循环次数不对扣20分。六、安全文明操作违反安全文明操作由考 评员视情况扣分，所有在 场的考评员签名有效考核说明：1. 发光二极管的循环顺序及循环次数由考评员现场设定；2. 考试时间一到，所有考生必须停止操作， 上交试卷，等候考评员通知进场给予一次运行机会；（已运行两次的除外）3. 在考评中因扣分易引起争议的项目，考评员应在

21、扣分栏中写明原因；4. 此题占总分的30%试卷编号：3105试卷类别：单片机应用技术深圳市职业技能鉴定电工高级应会试卷考核项目：循环灯点亮姓名： 准考证号： 考核时间定额：90 分钟考题：循环点亮8个发光二极管。控制要求：利用左移或右移指令从左向右点亮并循环n次,或从右向左点亮并循环 n次,循环完毕全部熄灭。（循环顺序及次数由考评员现场指定 ）技术要求：一、按考题要求编写程序：20分。（编写中，每错一处扣 5分；最高不超过20分）、按参考电路图连接线路：15分。（每接错一处扣5分；最高不超过15分）三、程序输入：15分。（用计算机输入程序，不能输入者不得分）四、程序的运行检查：10分。（每错一

22、处扣5分；最高不超过10分。）五、运行结果：40分。（循环顺序和次数正确得 40分；循环顺序不对扣 20分；循环次数不对扣 20分。）六、安全文明操作：违反安全文明操作由考评员视情况扣分（1.有作弊等违反考场纪律行为按考场规定执行；2.未将考核设备复位及清理现场扣除20分；3.未归还考试工具、仪表、图纸扣除50分;4. 造成主要设备损坏该项目记 0分。）试卷编号：3105考核项目：循环灯点亮（附图）P1.040P1.1P1.2P1.439383736P1.5P1.63534P1.733RST/VPD【RXDTXDINT0INT1T0T1WRRD32P3.0 =P3.1P3.2P3.3P3.4P

23、3.5P3.6|=P3.7i=1011121314151617XTAL2XTAL1Vss =1819208031805187513130292827262524232221VccP0.0P0.1P0.2P0.3P0.4P0.5P0.6P0.7EA/Vpp ALE/PROG PSENP2.7P2.6P2.5P2.4P2.3P2.2P2.1P2.0考核说明：1. 发光二极管的循环顺序及循环次数由考评员现场设定；（已2. 考试时间一到，所有考生必须停止操作，上交试卷，等候考评员通知进场给予一次运行机会;运行两次的除外）3. 此题占总分30%试卷编号：3106试卷类别：单片机应用技术深圳市职业技能鉴定

24、电工高级应会评分表考核项目：霓虹灯控制姓名： 准考证号： 考核日期： 年 月_日考核时间定额：_90_分钟 开考时间： 时 分 交卷时间： 时分监考人： 评卷人： 得分： 考核内容及要求评分标准扣分得分考评员签名控制要求：实现 8个发光二极管从两边向中间或从中间向两边依次循环点亮来模拟霓虹灯 效果，循环n次后全部熄灭。一、按考题要求编与程序：20分编写中，每错一处扣 5分；最咼不超过20分二、按参考电路图连接线路：15分每接错一处扣5分；最咼不超过15分三、程序输入：15分不能正确输入者不得分四、程序的运行检查：10分每错一处扣5分； 最咼不超过10分。五、运行结果：40分循环顺序和次数正确得

25、 40分；循环顺序不正确扣 20分；循环次数不正确扣 20分。六、安全文明操作违反安全文明操作由考评员视情况扣分，所有在场的考评员签名有效考核说明：1. 发光二极管的循环顺序、循环次数、点亮时间由考评员现场设定；（已2. 考试时间一到，所有考生必须停止操作， 上交试卷，等候考评员通知进场给予一次运行机会;运行两次的除外）3. 在考评中因扣分易引起争议的项目，考评员应在扣分栏中写明原因；4. 此题占总分的30%试卷编号：3106试卷类别：单片机应用技术深圳市职业技能鉴定电工高级应会试卷考核项目：霓虹灯控制考核时间定额：90 分钟姓名：准考证号:控制要求：实现 8个发光二极管从两边向中间或从中间向

26、两边依次循环点亮来模拟霓虹灯效果，循环n次后全部熄灭。技术要求:、按考题要求编写程序：20分。（编写中，每错一处扣 5分；最高不超过20分）二、 按参考电路图连接线路：15分。（每接错一处扣5分；最高不超过15分）三、程序输入：15分。（用计算机输入程序，不能输入者不得分）四、 程序的运行检查：10分。（每错一处扣5分；最高不超过10分。）五、运行结果：40分。（循环顺序和次数正确得 40分；循环顺序不正确扣 20分；循环次数不正确扣20分。）六、安全文明操作：违反安全文明操作由考评员视情况扣分（1.有作弊等违反考场纪律行为按考场规定执行；2.未将考核设备复位及清理现场扣除20分；3.未归还考

27、试工具、仪表、图纸扣除50分;4. 造成主要设备损坏该项目记0分。）试卷编号：3106考核项目：霓虹灯控制（附图）1 C1 1+51 1y)CD4011厂k111丄14123456713 12 11109 8Vcc148)74LS04Zl门門J17 VssP1.1P1.2P1.4P1.5RST/VPDRXDTXDINTOP3.0P3.1P3.2INT1P3.3T0P3.4T1P3.5WRP3.6RDP3.7P1.6P1.7XTAL2XTAL1 =Vss =11. 5S）一、按考题要求编与程序：20分编写中，每错一处扣5分；最咼不超过20分二、按参考电路图连接线路：15分每接错一处扣5分；最咼不

28、超过15分三、程序输入：15分不能正确输入者不得分四、程序的运行检查：10分每错一处扣5分； 最咼不超过10分。五、运行结果：40分运行结果正确得40分； 运行结果不止确不得分。六、安全文明操作违反安全文明操作由考 评员视情况扣分，所有在 场的考评员签名有效考核说明：（已1. 考试时间一到，所有考生必须停止操作， 上交试卷，等候考评员通知进场给予一次运行机会; 运行两次的除外）2. 在考评中因扣分易引起争议的项目，考评员应在扣分栏中写明原因；3. 此题占总分的30%试卷编号：3108试卷类别：单片机应用技术深圳市职业技能鉴定电工高级应会试卷考核项目：继电器控制姓名： 准考证号： 考核时间定额：

29、90 分钟控制要求：设计程序使 Pi. 0反复输出高、低电平，通过继电器控制LED1和LED2轮流点亮。程序采用软件延时n秒。（延时时间由考评员现场指定，闪烁时间1. 5S）技术要求：一、按考题要求编写程序：20分。（编写中，每错一处扣 5分；最高不超过20分）、按参考电路图连接线路：15分。（每接错一处扣5分；最高不超过15分）三、程序输入：15分。（用计算机输入程序，不能输入者不得分）四、程序的运行检查：10分。（每错一处扣5分；最高不超过10分。）五、运行结果：40分。（运行结果正确得40分，不正确不得分。）六、安全文明操作：违反安全文明操作由考评员视情况扣分（1.有作弊等违反考场纪律行
