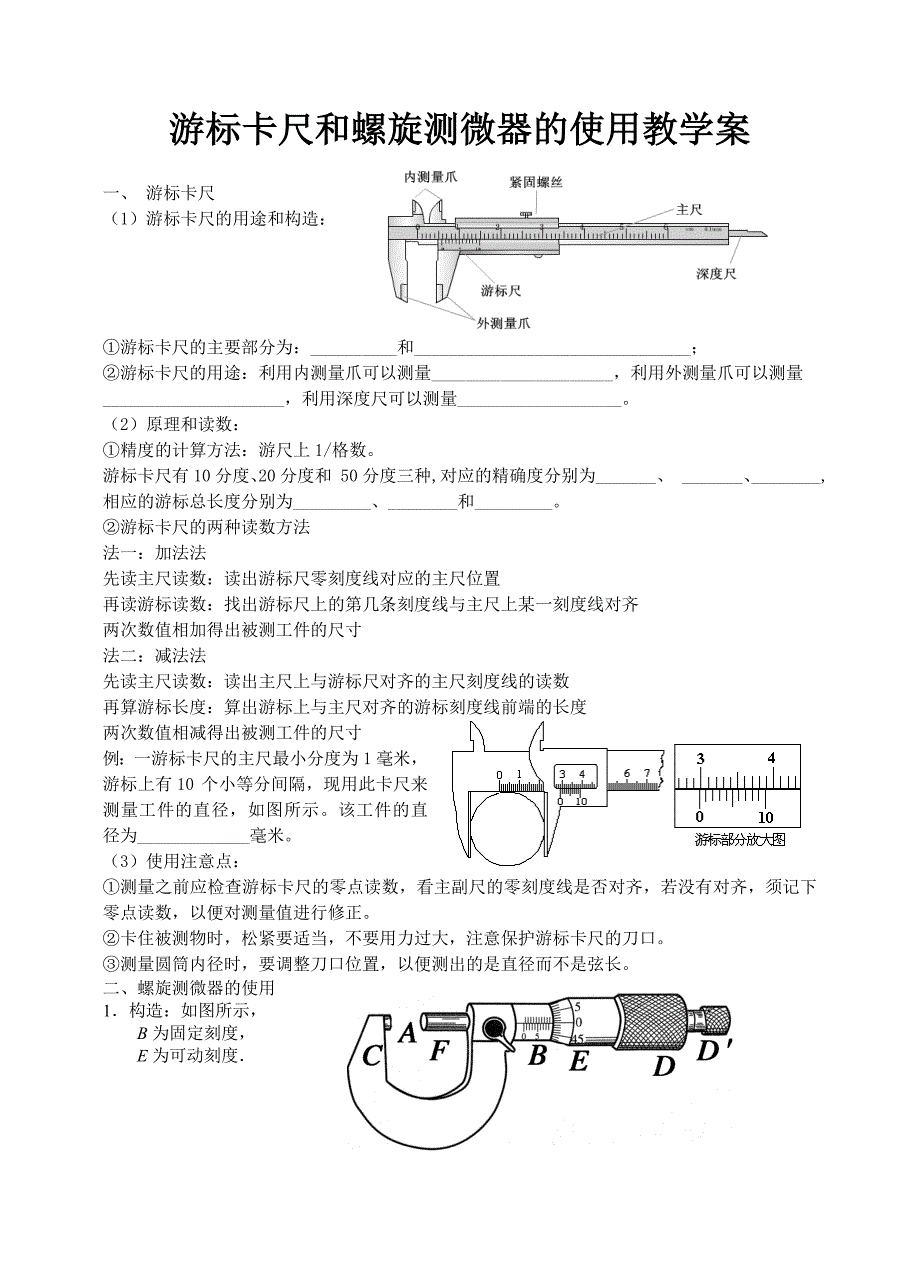

1、游标卡尺和螺旋测微器的使用教学案 一、 游标卡尺（1）游标卡尺的用途和构造：游标卡尺的主要部分为：_和_；游标卡尺的用途：利用内测量爪可以测量_，利用外测量爪可以测量_，利用深度尺可以测量_。（2）原理和读数：精度的计算方法：游尺上1/格数。游标卡尺有10分度、20分度和 50分度三种,对应的精确度分别为_、 _、_,相应的游标总长度分别为_、_和_。游标卡尺的两种读数方法法一：加法法先读主尺读数：读出游标尺零刻度线对应的主尺位置再读游标读数：找出游标尺上的第几条刻度线与主尺上某一刻度线对齐两次数值相加得出被测工件的尺寸法二：减法法先读主尺读数：读出主尺上与游标尺对齐的主尺刻度线的读数再算游标

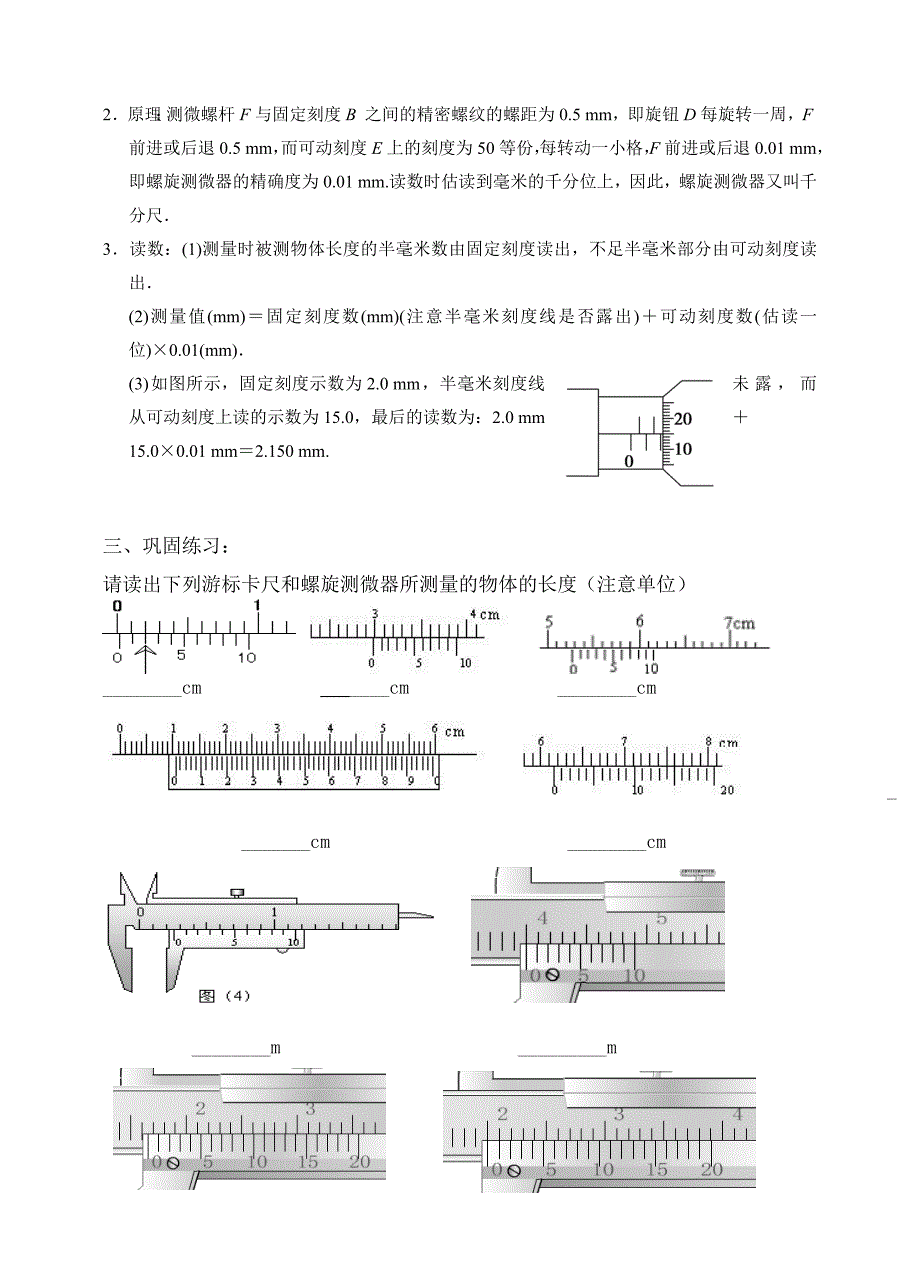

2、长度：算出游标上与主尺对齐的游标刻度线前端的长度两次数值相减得出被测工件的尺寸例：一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图所示。该工件的直径为_毫米。（3）使用注意点：测量之前应检查游标卡尺的零点读数，看主副尺的零刻度线是否对齐，若没有对齐，须记下零点读数，以便对测量值进行修正。卡住被测物时，松紧要适当，不要用力过大，注意保护游标卡尺的刀口。测量圆筒内径时，要调整刀口位置，以便测出的是直径而不是弦长。二、螺旋测微器的使用1 构造：如图所示，B为固定刻度，E为可动刻度2原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋

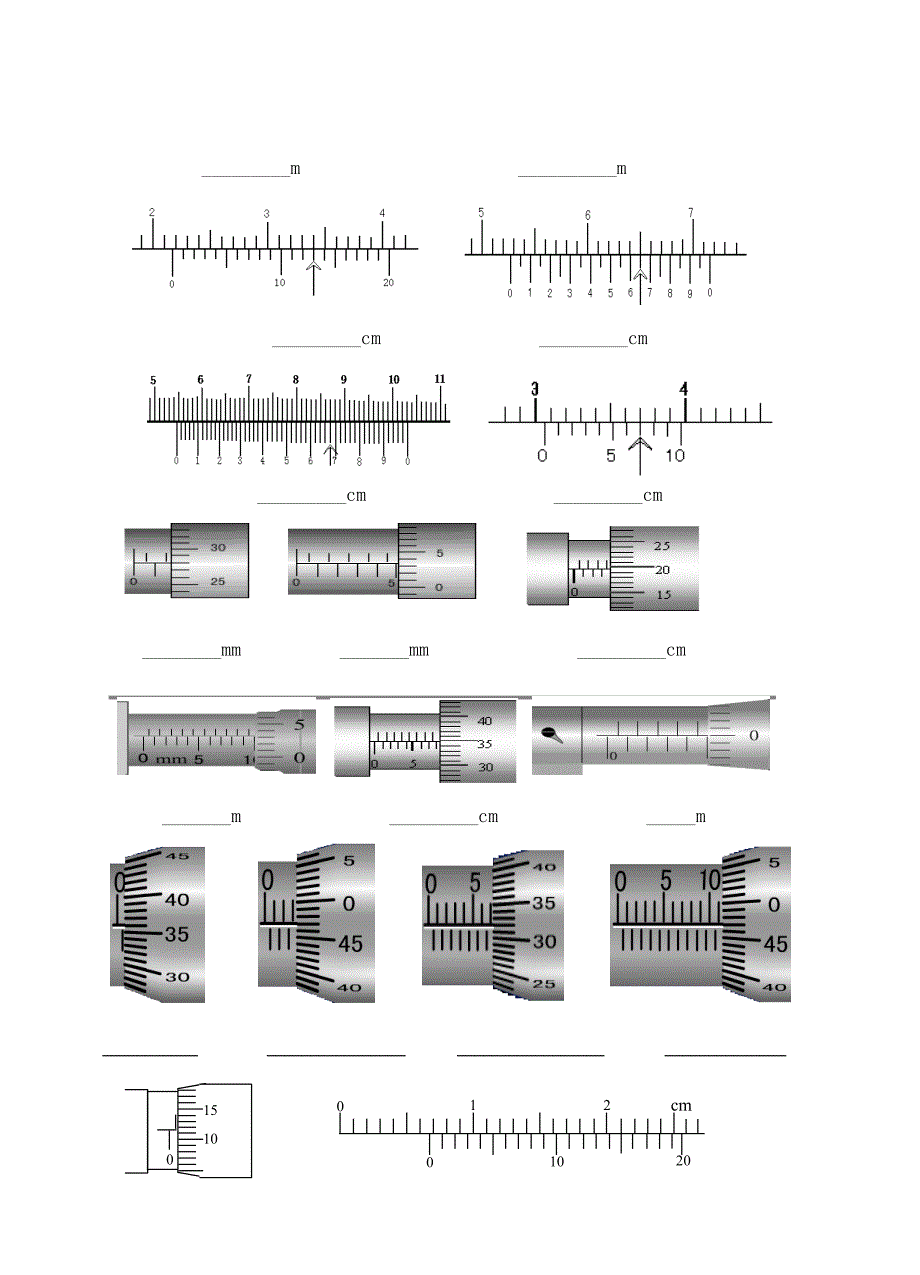

3、转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺3读数：(1)测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出(2)测量值(mm)固定刻度数(mm)(注意半毫米刻度线是否露出)可动刻度数(估读一位)0.01(mm)(3)如图所示，固定刻度示数为2.0 mm，半毫米刻度线未露，而从可动刻度上读的示数为15.0，最后的读数为：2.0 mm15.00.01 mm2.150 mm.三、巩固练习：请读出下列游标卡尺和螺旋测微器所测量的物体的长度（注意单位）_cm _cm _cm _ _cm _cm _m _m _m _m_cm _cm_cm _cm _mm _mm _cmmm _m _cm _m_ _ _ _015100 cm10 20 0 1 2 _mm _cm某同学用游标卡尺测量一圆柱体的长度，用螺旋测微器测量该圆柱体的直径，示数如图。由图可读出= cm, = 3 4 cm0 5 10 (1)_ (2)_ (3)_ (4)_ (5)_
