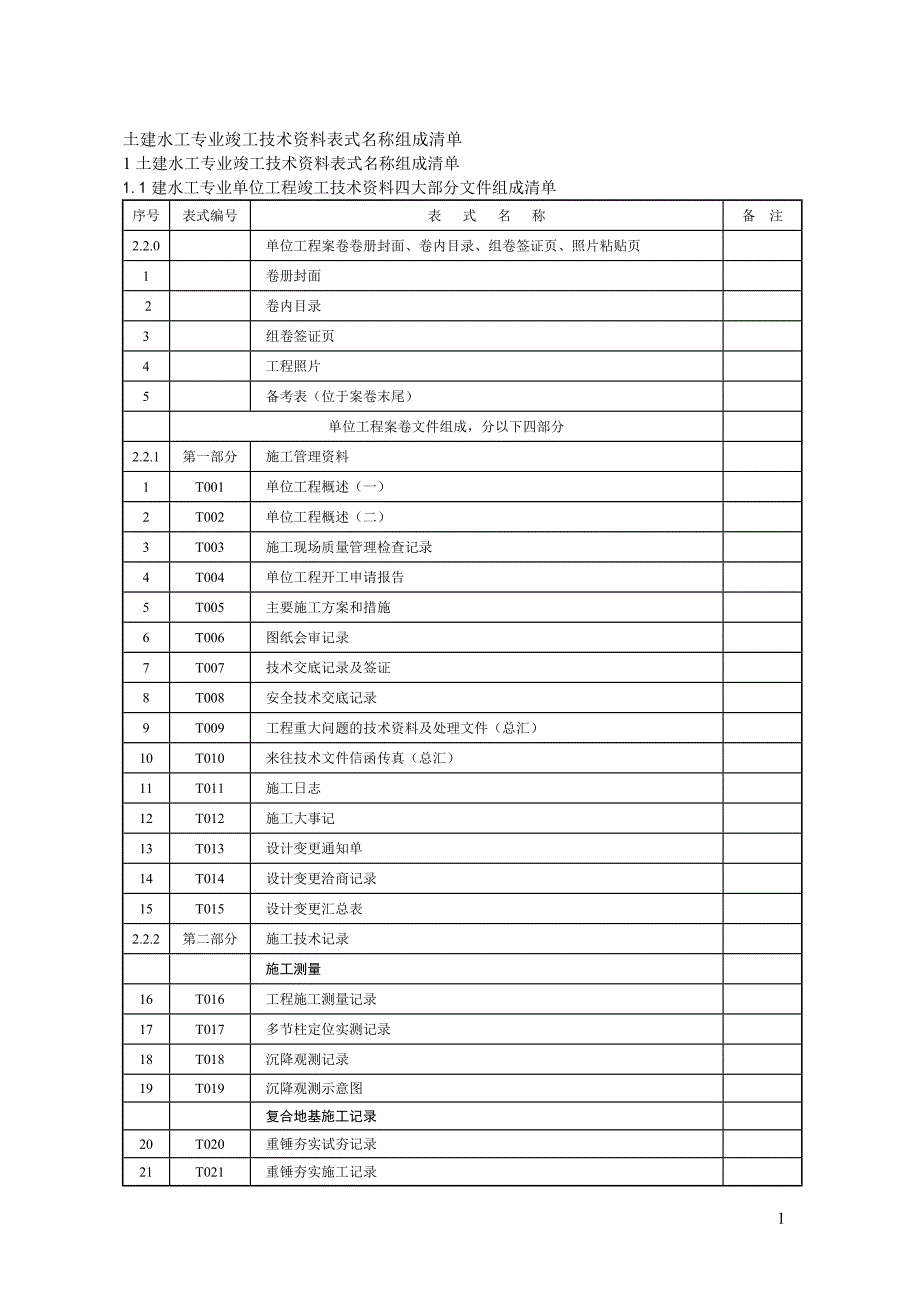

1、土建水工专业竣工技术资料表式名称组成清单 1土建水工专业竣工技术资料表式名称组成清单1.1建水工专业单位工程竣工技术资料四大部分文件组成清单序号表式编号表 式 名 称备 注2.2.0 单位工程案卷卷册封面、卷内目录、组卷签证页、照片粘贴页1 卷册封面2 卷内目录3 组卷签证页4 工程照片5 备考表（位于案卷末尾）单位工程案卷文件组成，分以下四部分2.2.1第一部分 施工管理资料1T001 单位工程概述（一）2T002 单位工程概述（二）3T003 施工现场质量管理检查记录4T004 单位工程开工申请报告5T005 主要施工方案和措施6T006 图纸会审记录7T007 技术交底记录及签证8T00

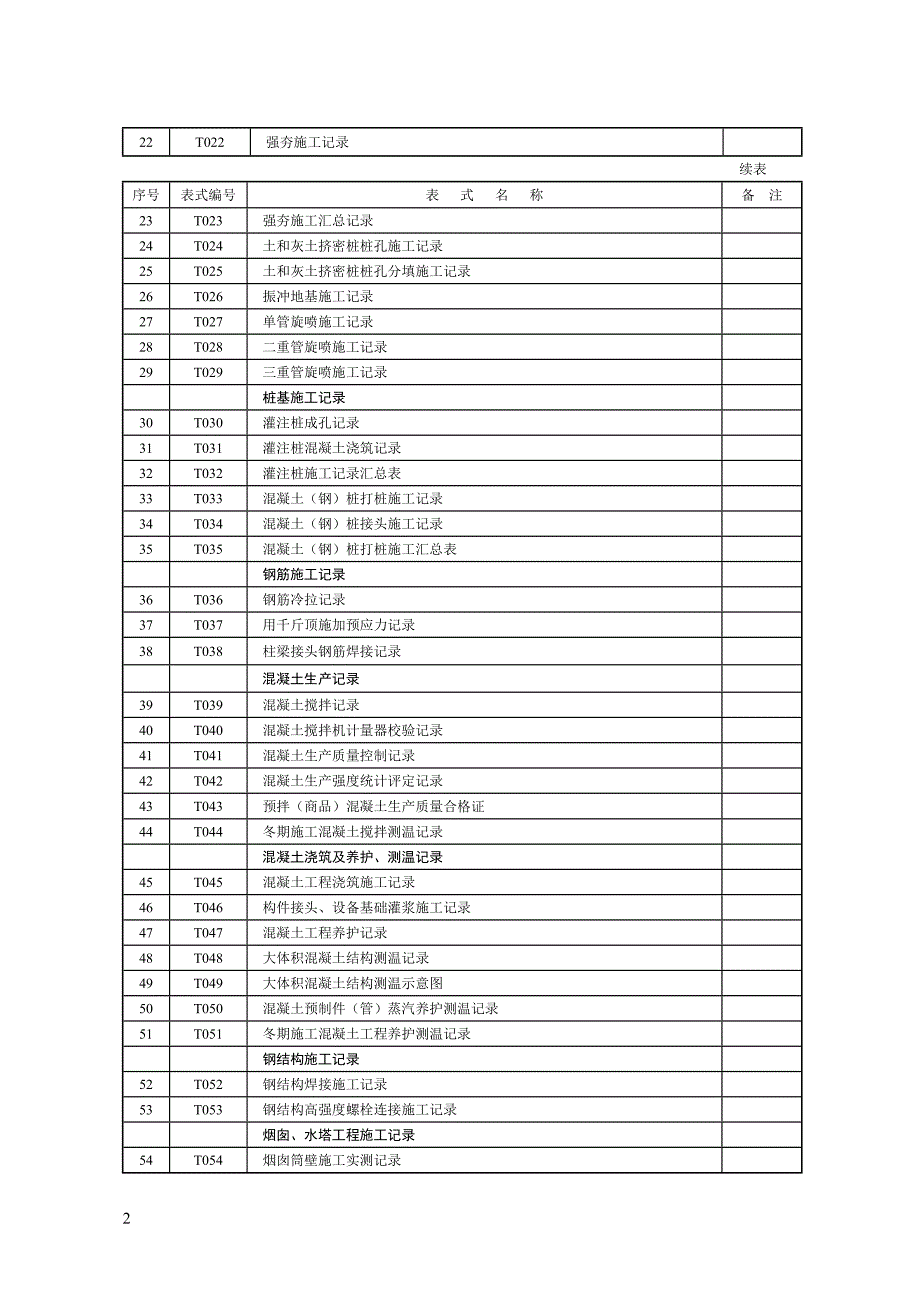

2、8 安全技术交底记录9T009 工程重大问题的技术资料及处理文件（总汇）10T010 来往技术文件信函传真（总汇）11T011 施工日志12T012 施工大事记13T013 设计变更通知单14T014 设计变更洽商记录15T015 设计变更汇总表2.2.2第二部分 施工技术记录 施工测量16T016 工程施工测量记录17T017 多节柱定位实测记录18T018 沉降观测记录19T019 沉降观测示意图 复合地基施工记录20T020 重锤夯实试夯记录21T021 重锤夯实施工记录22T022 强夯施工记录续表 序号表式编号表 式 名 称备 注23T023 强夯施工汇总记录24T024 土和灰土挤
3、密桩桩孔施工记录25T025 土和灰土挤密桩桩孔分填施工记录26T026 振冲地基施工记录27T027 单管旋喷施工记录28T028 二重管旋喷施工记录29T029 三重管旋喷施工记录 桩基施工记录30T030 灌注桩成孔记录31T031 灌注桩混凝土浇筑记录32T032 灌注桩施工记录汇总表33T033 混凝土（钢）桩打桩施工记录34T034 混凝土（钢）桩接头施工记录35T035 混凝土（钢）桩打桩施工汇总表 钢筋施工记录36T036 钢筋冷拉记录37T037 用千斤顶施加预应力记录38T038 柱梁接头钢筋焊接记录 混凝土生产记录39T039 混凝土搅拌记录40T040 混凝土搅拌机计量
4、器校验记录41T041 混凝土生产质量控制记录42T042 混凝土生产强度统计评定记录43T043 预拌（商品）混凝土生产质量合格证44T044 冬期施工混凝土搅拌测温记录 混凝土浇筑及养护、测温记录45T045 混凝土工程浇筑施工记录46T046 构件接头、设备基础灌浆施工记录47T047 混凝土工程养护记录48T048 大体积混凝土结构测温记录49T049 大体积混凝土结构测温示意图50T050 混凝土预制件（管）蒸汽养护测温记录51T051 冬期施工混凝土工程养护测温记录 钢结构施工记录52T052 钢结构焊接施工记录53T053 钢结构高强度螺栓连接施工记录 烟囱、水塔工程施工记录54

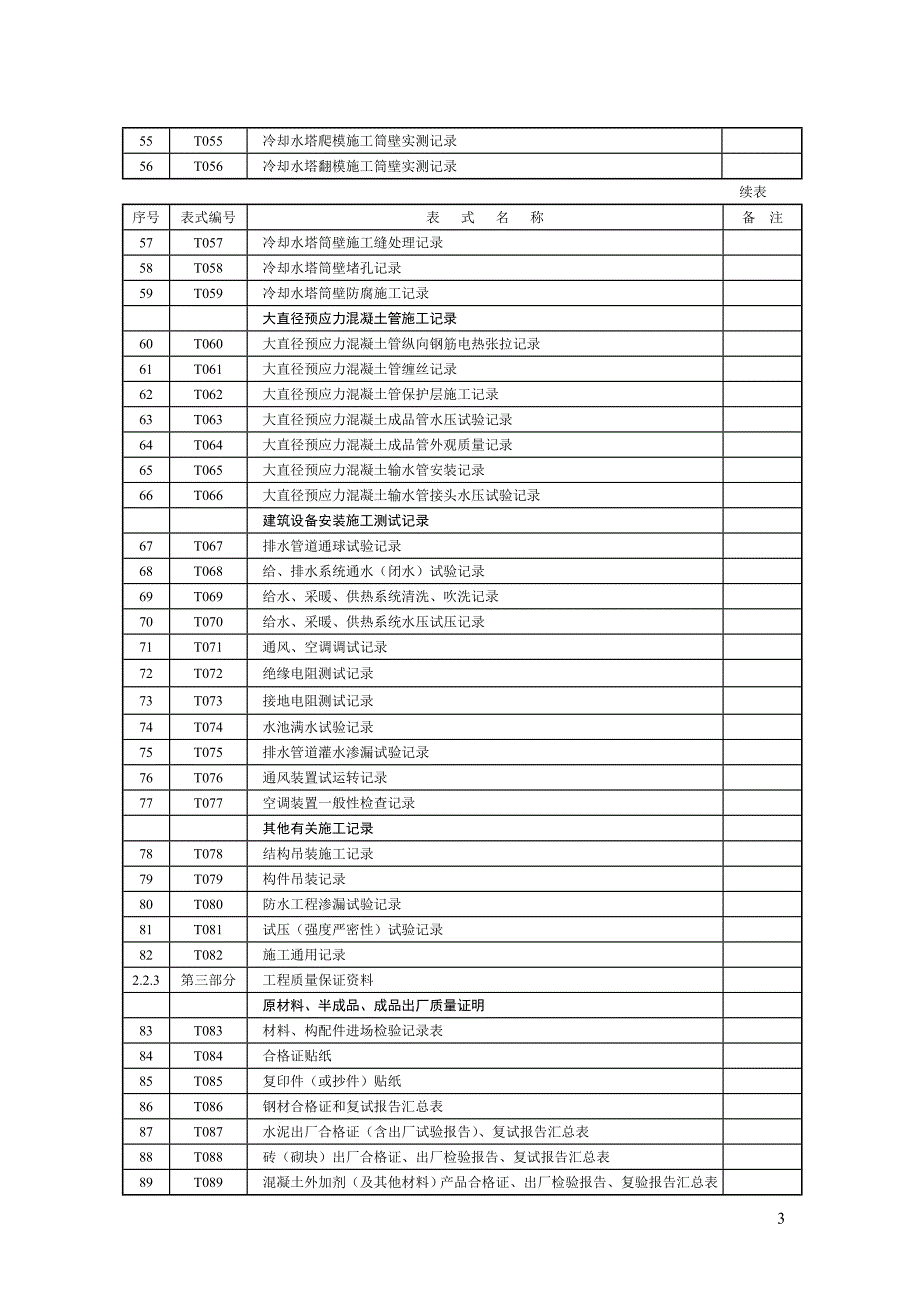

5、T054 烟囱筒壁施工实测记录55T055 冷却水塔爬模施工筒壁实测记录56T056 冷却水塔翻模施工筒壁实测记录续表 序号表式编号表 式 名 称备 注57T057 冷却水塔筒壁施工缝处理记录58T058 冷却水塔筒壁堵孔记录59T059 冷却水塔筒壁防腐施工记录 大直径预应力混凝土管施工记录60T060 大直径预应力混凝土管纵向钢筋电热张拉记录61T061 大直径预应力混凝土管缠丝记录62T062 大直径预应力混凝土管保护层施工记录63T063 大直径预应力混凝土成品管水压试验记录64T064 大直径预应力混凝土成品管外观质量记录65T065 大直径预应力混凝土输水管安装记录66T066 大
6、直径预应力混凝土输水管接头水压试验记录 建筑设备安装施工测试记录67T067 排水管道通球试验记录68T068 给、排水系统通水（闭水）试验记录69T069 给水、采暖、供热系统清洗、吹洗记录70T070 给水、采暖、供热系统水压试压记录71T071 通风、空调调试记录72T072 绝缘电阻测试记录73T073 接地电阻测试记录74T074 水池满水试验记录75T075 排水管道灌水渗漏试验记录76T076 通风装置试运转记录77T077 空调装置一般性检查记录 其他有关施工记录78T078 结构吊装施工记录79T079 构件吊装记录80T080 防水工程渗漏试验记录81T081 试压（强度严
7、密性）试验记录82T082 施工通用记录2.2.3第三部分 工程质量保证资料 原材料、半成品、成品出厂质量证明83T083 材料、构配件进场检验记录表84T084 合格证贴纸85T085 复印件（或抄件）贴纸86T086 钢材合格证和复试报告汇总表87T087 水泥出厂合格证（含出厂试验报告）、复试报告汇总表88T088 砖（砌块）出厂合格证、出厂检验报告、复试报告汇总表89T089 混凝土外加剂（及其他材料）产品合格证、出厂检验报告、复验报告汇总表90T090 防水和保温材料合格证、复试报告汇总表91T091 其他建筑材料合格证、复试报告汇总表续表 序号表式编号表 式 名 称备 注92T09
8、2 混凝土试块试压报告汇总表93T093 混凝土试块强度统计评定记录94T094 砂浆试块试压报告汇总表95T095 砌筑砂浆试块强度统计评定记录96T096 钢筋连接试验报告汇总表97T097 土壤试验记录汇总表98T098 钢筋代换审批单 施工检测、试验报告99T099 钢筋力学性能及工艺性能试验报告100T100 水泥试验报告101T101 普通烧结砖检验报告102T102 防水卷材试验报告103T103 防水涂料试验报告104T104 砂子试验报告105T105 碎石试验报告106T106 钢筋焊接接头试验报告107T107 砂浆试件抗压强度试验报告108T108 砂浆配合比通知单10
9、9T109 混凝土抗压强度试验报告110T110 混凝土配合比通知单111T111 混凝土配合比试配报告112T112 混凝土抗渗试验报告113T113 回填土试验报告 隐蔽工程验收114T114 隐蔽工程验收记录（通用）115T115 隐蔽工程验收记录（钢筋工程）116T116 隐蔽工程验收记录（地下混凝土结构工程）117T117 隐蔽工程验收记录（地下防水、防腐工程）118T118 隐蔽工程验收记录（楼板屋面板安装）119T119 隐蔽工程验收记录（管道工程）120T120 屋面隐蔽工程验收记录121T121 隐蔽工程验收记录（地基验槽） 工序交接及质量问题处理122T122 土建安装交接
10、签证书123T123 工程质量问题处理记录124T124 质量事故调（勘）查记录125T125 工程项目施工中质量问题通知书126T126 工程质量事故处理报告2.2.4 工程质量验收及评定资料 有关说明续表 序号表式编号表 式 名 称备 注127T127 施工现场质量管理检查记录128T128 单位工程竣工验收交接签证书129T129 单位（子单位）工程竣工质量验收记录130T130-1 单位（子单位）工程质量控制资料核查记录131T130-2 单位（子单位）工程质量控制资料核查记录（续） 132T131 单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录133T132-1 单位（子
11、单位）工程观感质量检验记录134T132-2 单位（子单位）工程观感质量检验记录（续）135T133 单位工程优良等级评定表136T134 分部（子分部）工程验收记录137T135 分项工程质量验收记录138T136 检验批质量验收记录139 土建质量验评实行新国标的有关说明见2.1.2140 土建新验收规程表4.0.1-1质量验收及评定范围表见2.1.3141 土建新验收规程表4.0.1-2质量通用验收及评定范围表见2.1.41.2 土建水工专业质量验评实行新国标的有关说明（1）土建工程质量验收及评定要按2005年土建验收规程新国标执行。新国标为国家发改委于2005年颁发的电力建设施工质量验
12、收及评定规程（土建工程）（以下简称新土建验收规程）。原电力行业标准火电施工质量检验及评定标准第一篇土建工程篇已废止。故原土建验标的所有验评表格均已停止使用。 （2）新的土建质量验收规程、验评表式包括以下10项（见样张）。 1）检验批质量验收记录。 2）分项工程质量验收记录。 3）分部（子分部）工程验收记录。4）单位（子单位）工程竣工质量验收记录。5）单位（子单位）工程质量控制资料核查记录。6）单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录。7）单位（子单位）工程观感质量检验记录。8）单位工程优良等级评定表。9）单位工程竣工验收交接签证书（为保留的传统表式）。10）施工现场质量管理检
13、查记录。（3）工程质量验收及质量评定的程序、组织和记录，按新土建验收规程的下列规定进行： 1）检验批质量验收记录由施工项目专业质量检查员填写，由监理工程师组织项目专业质量检查员等进行验收。 2）分项工程应由监理工程师组织施工单位的项目质量（技术）负责人等进行验收。 3）分部（子分部）工程的质量应由总监理工程师组织施工单位项目负责人和技术、质量负责人等进行验收；地基与基础、主体结构分部工程的勘测、设计单位工程项目负责人和施工单位技术、质量部门负责人也应参加相关分部工程验收。4）单位（子单位）工程完工后，施工单位应自行组织有关人员进行检查评定，并向建设单位提交工程验收报告。建设单位收到工程验收报告
14、后，应由建设单位（项目）负责人组织施工（含分包单位）、设计、监理等单位（项目）负责人进行单位（子单位）工程验收，填写单位（子单位）质量验收、资料核查、功能抽查、观感质量验收等表格。单位（子单位）工程竣工质量验收记录，由施工单位填写，验收结论由监理（建设）单位进行填写。综合验收结论由参加验收各方共同商定，建设单位填写。应对工程质量是否符合设计和有关标准要求及总体质量水平做出评价。现场质量管理检查记录，应由施工单位填写，总监理工程师（建设单位项目负责人）进行检查，并做出检查结论。（4）检验批验收。上述10种验评表式，最基本的一种就是检验批验收记录，它是构成分项、分部（子分部）、单位（子单位）工程质
15、量验收的最基础的资料。检验批的质量验收应包括主控项目和一般项目两大部分。并具有完整的施工操作依据和质量检查记录。 检验批是大量存在于各项工程中，它是新的土建验收规程的主体构成，搞好检验批的验收是贯彻该验收规程的核心要求。（5）所有火电工程项目均应按土建新验收规程中表4.0.1-1及表4.0.1-2两大质量验收及评定范围的基本模式，结合工程具体情况，制定本工程项目的验收及评定范围。质量验收及评定范围由承建工程的施工单位编制，项目监理机构审查，建设单位确认。（6）质量验收及评定范围表与质量验评标准。新土建验收规程中表4.0.1-1及表4.0.1-2两大质量验收及评定范围，在使用时，是针对某工程项目
16、的检验批及相应的质量验评标准编号，再去查阅质量验评标准及其相关内容。土建工程的六大系列工程项目，其质量验评标准在土建新验收规程中均能方便查到。1）通用工程的验评标准。通用工程包括建筑工程的定位放线；土石方与基坑支护；地基与地基处理工程；防水工程；砌体工程；混凝土结构工程；钢结构工程；地面与楼面工程；屋面工程；建筑装饰装修工程；防腐蚀工程；给水排水及采暖工程；通风与空调工程；建筑电气工程；电梯与厂区道路等。通用工程共列出268个质量验评标准表。2）热力系统土建工程。范围包括装配式及现浇钢筋混凝土结构主厂房和炉架；钢结构主厂房；热力系统设备基础和主厂房地下设施；除尘器土建工程；钢筋混凝土烟囱。热力
17、系统土建工程共列出63个质量验收评定标准表。3）燃料供应系统土建工程。范围包括铁路运输的卸煤建筑和输煤系统各建筑物、构筑物、燃料油罐土建工程。共列出7个质量验收评定标准表。4）除灰系统土建工程。范围包括贮灰场碾压式土石坝（堤）工程及其除灰系统中相配套的钢筋混凝土冲灰沟及支架，浓缩池、沉渣池等工程。本工程共列出了38个质量验评标准表。 5）供水及水处理系统土建工程。范围包括岸边水泵房、进水口进水闸、滤网间；进排水钢筋混凝土管沟、混凝土水池；双曲线钢筋混凝土冷却水塔；循环水泵房及排水口等水工建筑物、构筑物及其金属结构制作、安装工程。本工程共列出64个质量验评标准表。6）电气系统土建工程。范围包括7
18、50kV及以下电气系统土建工程，含混凝土及钢筋混凝土设备基础，柱型及管型组装钢结构独立避雷针的制作安装。本工程共列出15个质量验评标准表。上述六大系列土建工程质量验评标准表，体系庞大，共约450多个验评标准，由近1900个检验批参与其应用中，故不再编制具体的检验批验评表。请使用者根据工程实际情况，按检验批质量检验空白表查阅填用。2.1.3 土建水工专业质量验收及评定范围表（见各项目验评项目划分）2.1.4土建水工专业质量通用验收及评定范围表(见各项目验评项目划分) 2 土建水工专业竣工技术资料表式样张2.1 施工管理资料表式样张单 位 工 程 概 述T001 共2页，第1页 单位工程名称工 程
19、 部 位设 计 单 位制 造 单 位施 工 单 位监 理 单 位开 工 日 期竣 工 日 期工程内容特点工程技术要求设计技术要求施工规范验标要求施工质量概况技术负责人 编制人 年 月 日单 位 工 程 概 述T002 共2页，第2页主要工程量工机械状况 劳力组织和施施工进度施工工期和序号分部分项工程单位数量开始时间结束时间备注竣工验收情况技术负责人 编制人 年 月 日施工现场质量管理检查记录T003工程名称施工许可证（开工证）建设单位项目负责人设计单位项目负责人监理单位总监理工程师施工单位项目经理序号项 目内 容1现场质量管理制度2质量责任制3主要专业工种操作上岗证书4分包方资质与对分包单位的
20、管理制度5施工图审查情况6技术交底情况7施工组织设计、作业指导书及审批8施工技术标准9工程质量检验制度10搅拌站及计量设置11现场材料、设备存放与文明施工管理12检查结论：总监理工程师：（建设单位项目负责人） 年 月 日单位工程开工申请报告T004申请开工的单位工程名称申请日期致 建设（监理）单位：根据电力建设项目法人责任制、在国家主管上级批准主体工程开工后，单位工程开工条件的落实情况需经审批的有关规定，本单位工程开工条件已经落实，计划于 年 月 日开工， 年 月 日竣工，请审批。开工条件落实情况如下：1网络计划编制及施工组织设计审定情况2作业指导书编制及报批3图纸会审及图纸交付4技术交底5施
21、工力量及劳力6设备材料进场7施工机械8现场五通一平及安全、消防设施 施工单位 项目经理（签字）审批意见意 见建设单位 工程管理处（章） 负责人（签字）意 见监理单位监理单位（章）监理工程师（签字）总监理工程师（签字）法 人代 表（签字）主要施工方案和措施T005单位工程名称施工单位施工日期 年 月 日 至 年 月 日主要施工方案：概要介绍施工方案和绘简图（可另附纸）主要施工技术及安全措施附件批 准审 核编 制 人图 纸 会 审 记 录T006 共 页，第 页工程名称会检主持单位设计单位主持人图纸卷册名称会检类别图纸卷册编号会检日期会 检 记 录序号图 号问 题会检意见参加图纸会检单位及人员签名
22、建设单位监理单位设计单位施工单位审核人：记录人：技术交底记录及签证T007 共 页，第 页单位工程交底级别施工项目交底人施工单位交底时间年 月 日 午 时参加交底人员签字班组长主任（队长）工程处技术组长单位工程（班组）技术负责人工程管理部检测中心总工室施工人员设计单位制造单位建设单位监理单位交底内容（交底内容应详细填写，填不下可另附页）审核：记录人：安 全 技 术 交 底 记 录T008单位工程： 编码： 施工项目施工单位交 底 人交底时间年 月 日 午 时监 护 人施工负责人安全监察部纪要危险点预控及防护措施：参加交底人员审核人：记录人：工程重大问题的技术资料及处理文件（总汇）T009工程重
23、大问题的技术资料及处理文件，请逐件剪贴于此标准方框纸内（或附于方框纸后，本页列明细表）。来往技术文件信函传真（总汇）T010 与建设、设计、制造等单位的来往技术文件、信函、传真，请逐件剪贴或附于此方框纸后，本页列明细表。施 工 日 志T011 编号： 日 期 年 月 日 星期天气状况风 力最高/最低温度备 注白 天夜 间 生产情况记录：（项目进度、机械作业、班组工作、生产存在问题等） 技术质量安全工作记录：（技术质量安全活动、技术质量安全问题、检查评定验收等）技术负责人 ： 编制人： 年 月 日施 工 大 事 记T012 共 页，第 页施工单位（工程处、班组）工程负责人单位工程名称记录人日 期
24、 年 月 日）大 事 摘 要设 计 变 更 通 知 单（适用于一般或小型设计更改）T013 通知单编号：工程名称专业名称设计单位名称日 期序号图 号变 更 内 容附件名称设计变更类型小型 一般（公章）设计单位工地代表专业设计人设计项目负责人 注 更改内容可另加附页，包括施工图、设备材料清单、变更概（预）算等。设 计 变 更 洽 商 记 录T014 年 月 日 字第 号工程名称专业名称提出单位日 期洽商事项摘要：序号图 号洽 商 内 容建设单位监理单位设计单位施工单位工程部专 工监 理工程师工地代表专 职工程师工程部负责人总监理工程师专业设计 人专业技术负 责 人项 目负责人项目总工（公章）（
25、公章）（公章）（公章）设 计 变 更 汇 总 表T015 共 页，第 页序号变更单编号图纸编号所在卷册变更通知日期施工变更情况汇总人： 年 月 日2.2 施工技术记录表式样张59工程施工测量记录工程名称示意图：工程编号施测部位仪器型号计量编号室外温度施测日期引测控制点坐标引测水准点标高复测意见工程负责人测 量负责人复测人施测人T016多节柱定位实测记录 T017柱分段柱 号柱 号柱号柱 号设计标高（m）测量日期(年.月.日）中心线对定位轴线位移(mm)标高偏差(mm)设计标高（m）测量日期(年.月.日）中心线对定位轴线位移（mm）标高偏差(mm)设计标高（m）测量日期(年.月.日）中心线对定位
26、轴线位移（mm）标高偏差(mm)设计标高（m）测量日期(年.月.日）中心线对定位轴线位移（mm）标高偏差(mm)部位部位部位部位九上上上上下下下下八上上上上下下下下七上上上上下下下下六上上上上下下下下五上上上上下下下下四上上上上下下下下三上上上上下下下下二上上上上下下下下一上上上上下下下下工程名称测量负责人测量人仪器型号计量编号沉 降 观 测 记 录工程名称： T018测点测点相对标高（m）年 月 日年 月 日年 月 日年 月 日年 月 日年 月 日年 月 日年 月 日标高(m)本次沉降(mm)累计沉降(mm)标高(m)本次沉降(mm)累计沉降(mm)标高(m)本次沉降(mm)累计沉降(mm)
27、标高（m）本次沉降(mm)累计沉降(mm)标高(m)本次沉降(mm)累计沉降(mm)标高(m)本次沉降(mm)累计沉降(mm)标高(m)本次沉降(mm)累计沉降(mm)标高(m)本次沉降(mm)累计沉降(mm)工程状态设备状态仪器型号计量编号观测人校核人沉 降 观 测 示 意 图工程名称： T019 观测点位示意图： 观测点沉降过程曲线：制图人校核人日期 年 月 日重 锤 夯 实 试 夯 记 录T020施工单位：工程名称：试夯日期：试夯地点及试坑编号：试夯土质：夯锤重量（t）：锤底直径（cm）：落 距（m）：落锤方法：地基天然含水量 %，为达到最佳含水量 %而加的水量 L/m2观测点下沉情况夯击遍数02468910111213141516观测点1水 准 读 数下 沉 量（mm）累计下沉量（mm）观测点2水 准 读 数下 沉 量（mm）累计下沉量（mm）观测点3
