焊工技术比武试题与答案.doc

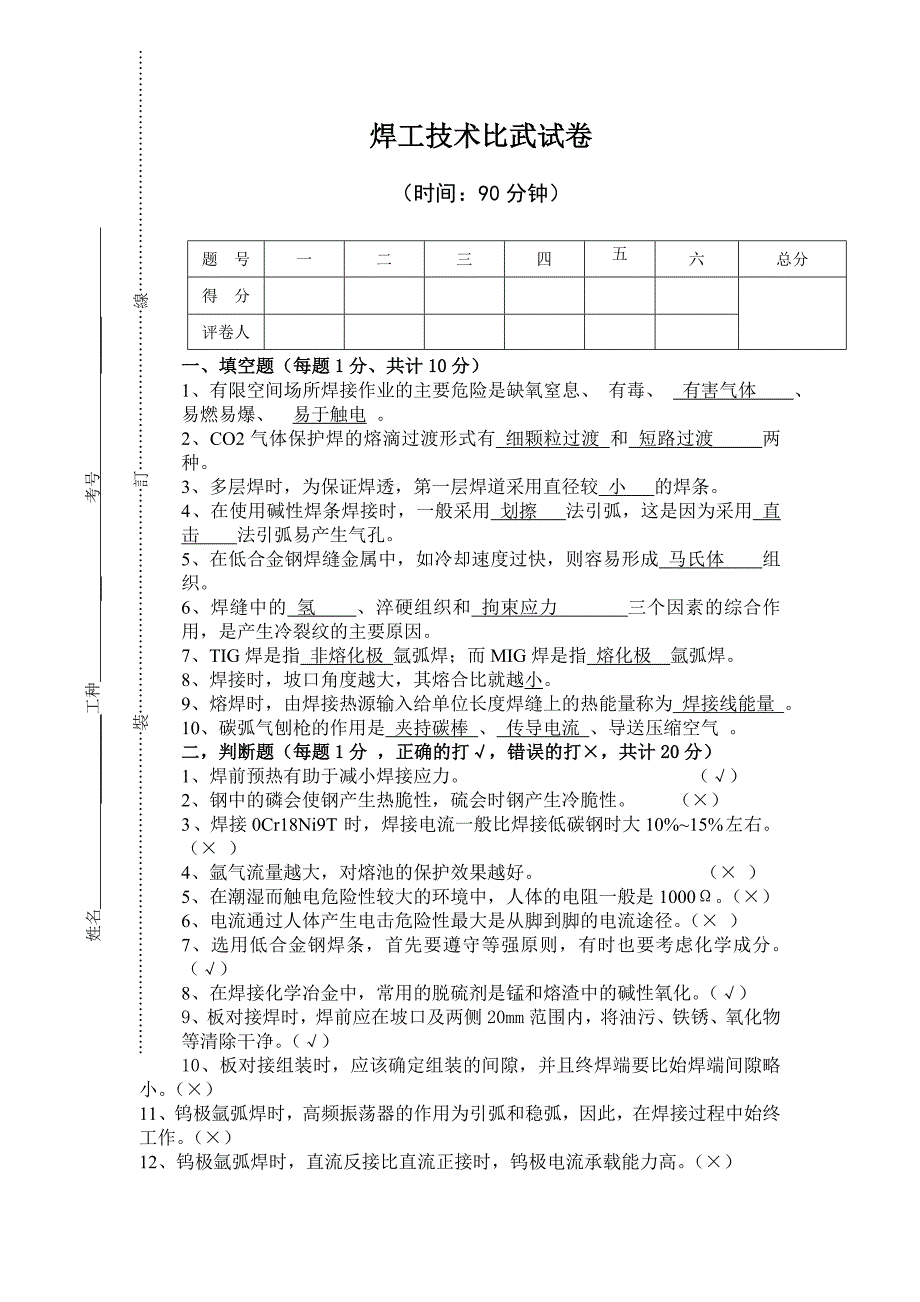

1、焊工姓名 _工种 _ 考号 _ 裝訂線技术比武试卷（时间：90分钟）题 号一二三四五六总分得 分评卷人一、填空题（每题1分、共计10分）1、有限空间场所焊接作业的主要危险是缺氧窒息、 有毒、 有害气体 、 易燃易爆、 易于触电 。2、CO2气体保护焊的熔滴过渡形式有 细颗粒过渡 和 短路过渡 两种。3、多层焊时，为保证焊透，第一层焊道采用直径较 小 的焊条。4、在使用碱性焊条焊接时，一般采用 划擦 法引弧，这是因为采用 直击 法引弧易产生气孔。5、在低合金钢焊缝金属中，如冷却速度过快，则容易形成 马氏体 组织。6、焊缝中的 氢 、淬硬组织和 拘束应力 三个因素的综合作用，是产生冷裂纹的主要原因

2、7、TIG焊是指 非熔化极 氩弧焊；而MIG焊是指 熔化极 氩弧焊。8、焊接时，坡口角度越大，其熔合比就越小。9、熔焊时，由焊接热源输入给单位长度焊缝上的热能量称为 焊接线能量 。10、碳弧气刨枪的作用是 夹持碳棒 、 传导电流 、导送压缩空气 。二，判断题（每题1分 ，正确的打，错误的打，共计20分）1、焊前预热有助于减小焊接应力。 （）2、钢中的磷会使钢产生热脆性，硫会时钢产生冷脆性。 （）3、焊接0Cr18Ni9T时，焊接电流一般比焊接低碳钢时大10%15%左右。 （ ）4、氩气流量越大，对熔池的保护效果越好。 （ ）5、在潮湿而触电危险性较大的环境中，人体的电阻一般是1000。（）

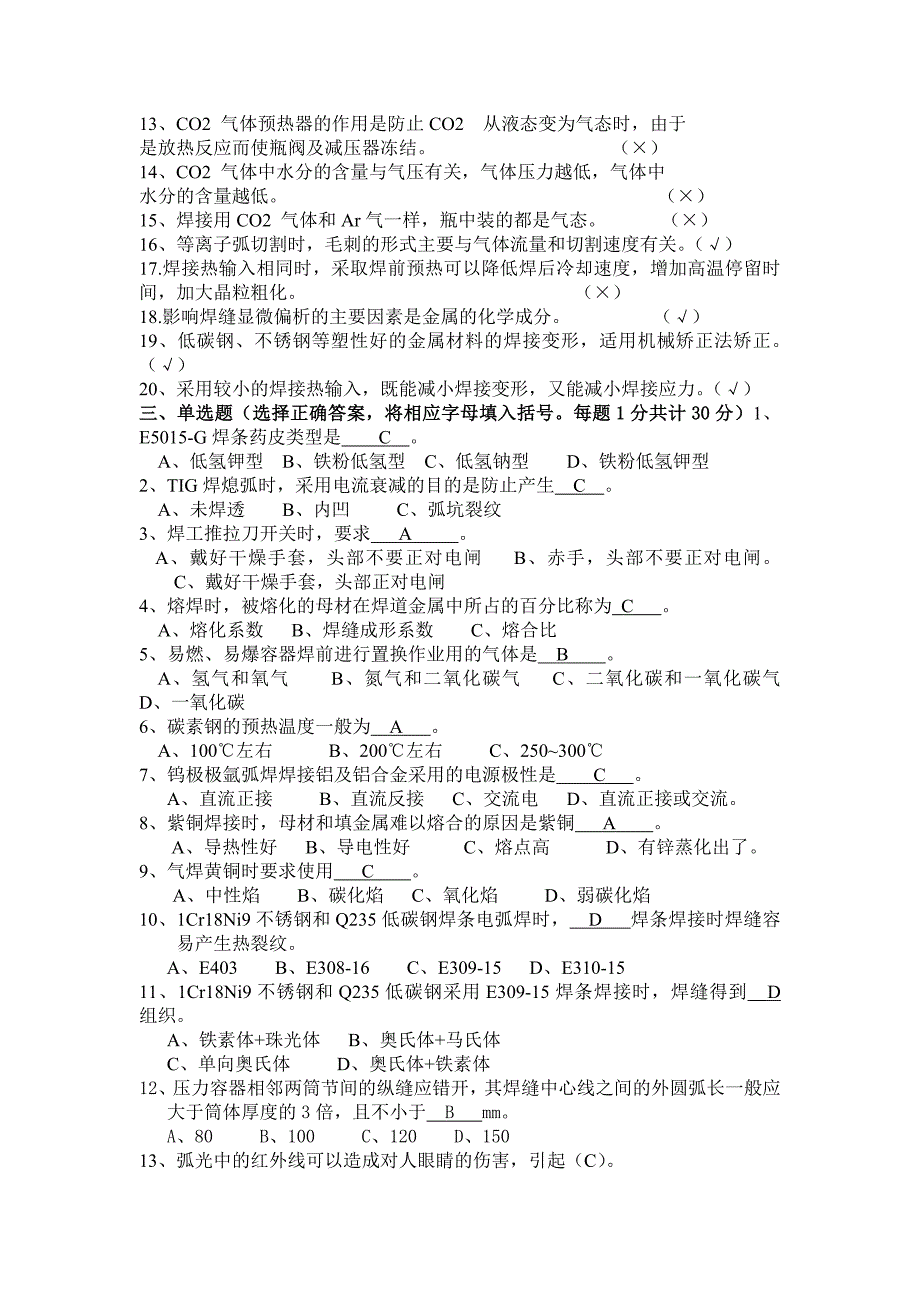

3、6、电流通过人体产生电击危险性最大是从脚到脚的电流途径。（ ）7、选用低合金钢焊条，首先要遵守等强原则，有时也要考虑化学成分。（）8、在焊接化学冶金中，常用的脱硫剂是锰和熔渣中的碱性氧化。（）9、板对接焊时，焊前应在坡口及两侧20mm范围内，将油污、铁锈、氧化物等清除干净。（）10、板对接组装时，应该确定组装的间隙，并且终焊端要比始焊端间隙略小。（）11、钨极氩弧焊时，高频振荡器的作用为引弧和稳弧，因此，在焊接过程中始终工作。（）12、钨极氩弧焊时，直流反接比直流正接时，钨极电流承载能力高。（）13、CO2 气体预热器的作用是防止CO2 从液态变为气态时，由于是放热反应而使瓶阀及减压器冻结。

4、14、CO2 气体中水分的含量与气压有关，气体压力越低，气体中水分的含量越低。 （）15、焊接用CO2 气体和Ar气一样，瓶中装的都是气态。 （）16、等离子弧切割时，毛刺的形式主要与气体流量和切割速度有关。（）17.焊接热输入相同时，采取焊前预热可以降低焊后冷却速度，增加高温停留时间，加大晶粒粗化。 （）18.影响焊缝显微偏析的主要因素是金属的化学成分。 （）19、低碳钢、不锈钢等塑性好的金属材料的焊接变形，适用机械矫正法矫正。（）20、采用较小的焊接热输入，既能减小焊接变形，又能减小焊接应力。（）三、单选题（选择正确答案，将相应字母填入括号。每题1分共计30分）1、E5015-G焊条药

5、皮类型是 C 。A、低氢钾型 B、铁粉低氢型 C、低氢钠型 D、铁粉低氢钾型2、TIG焊熄弧时，采用电流衰减的目的是防止产生 C 。A、未焊透 B、内凹 C、弧坑裂纹3、焊工推拉刀开关时，要求 A 。A、戴好干燥手套，头部不要正对电闸 B、赤手，头部不要正对电闸。 C、戴好干燥手套，头部正对电闸4、熔焊时，被熔化的母材在焊道金属中所占的百分比称为 C 。A、熔化系数 B、焊缝成形系数 C、熔合比5、易燃、易爆容器焊前进行置换作业用的气体是 B 。A、氢气和氧气 B、氮气和二氧化碳气 C、二氧化碳和一氧化碳气 D、一氧化碳6、碳素钢的预热温度一般为 A 。A、100左右 B、200左右 C、25

6、03007、钨极极氩弧焊焊接铝及铝合金采用的电源极性是 C 。A、直流正接 B、直流反接 C、交流电 D、直流正接或交流。8、紫铜焊接时，母材和填金属难以熔合的原因是紫铜 A 。A、导热性好 B、导电性好 C、熔点高 D、有锌蒸化出了。9、气焊黄铜时要求使用 C 。A、中性焰 B、碳化焰 C、氧化焰 D、弱碳化焰10、1Cr18Ni9不锈钢和Q235低碳钢焊条电弧焊时， D 焊条焊接时焊缝容易产生热裂纹。 A、E403 B、E308-16 C、E309-15 D、E310-1511、1Cr18Ni9不锈钢和Q235低碳钢采用E309-15焊条焊接时，焊缝得到 D 组织。A、铁素体+珠光体 B、

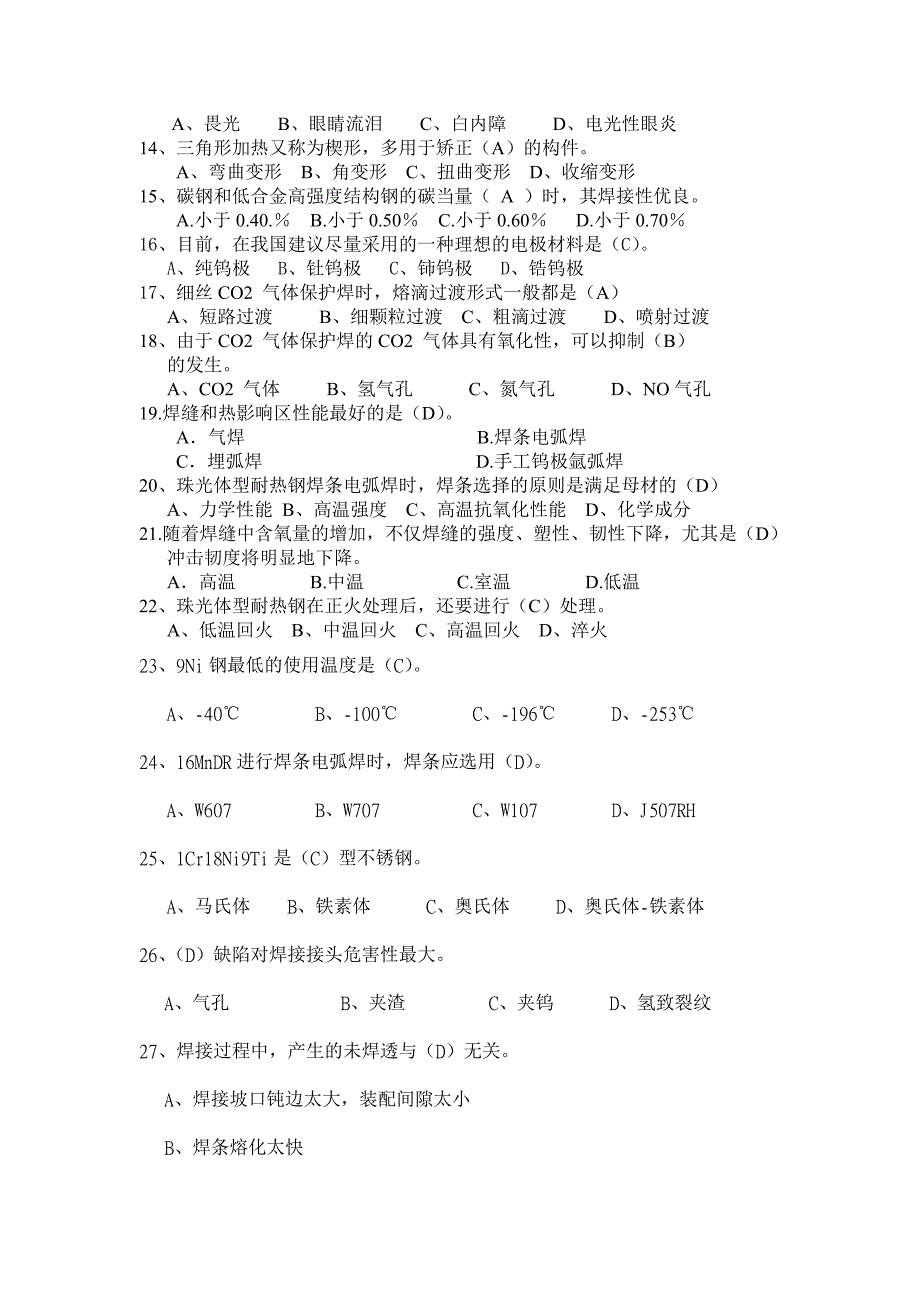

7、奥氏体+马氏体 C、单向奥氏体 D、奥氏体+铁素体12、压力容器相邻两筒节间的纵缝应错开，其焊缝中心线之间的外圆弧长一般应大于筒体厚度的3倍，且不小于 B mm。 A、80 B、100 C、120 D、15013、弧光中的红外线可以造成对人眼睛的伤害，引起（C）。A、畏光 B、眼睛流泪 C、白内障 D、电光性眼炎14、三角形加热又称为楔形，多用于矫正（A）的构件。 A、弯曲变形 B、角变形 C、扭曲变形 D、收缩变形15、碳钢和低合金高强度结构钢的碳当量（ A ）时，其焊接性优良。 A.小于0.40. B.小于0.50 C.小于0.60 D.小于0.7016、目前，在我国建议尽量采用的一种理想

8、的电极材料是（C）。A、纯钨极 B、钍钨极 C、铈钨极 D、锆钨极17、细丝CO2 气体保护焊时，熔滴过渡形式一般都是（A）A、短路过渡 B、细颗粒过渡 C、粗滴过渡 D、喷射过渡18、由于CO2 气体保护焊的CO2 气体具有氧化性，可以抑制（B）的发生。A、CO2 气体 B、氢气孔 C、氮气孔 D、NO气孔19.焊缝和热影响区性能最好的是（D）。A气焊 B.焊条电弧焊C埋弧焊 D.手工钨极氩弧焊20、珠光体型耐热钢焊条电弧焊时，焊条选择的原则是满足母材的（D）A、力学性能 B、高温强度 C、高温抗氧化性能 D、化学成分21.随着焊缝中含氧量的增加，不仅焊缝的强度、塑性、韧性下降，尤其是（D）

9、冲击韧度将明显地下降。A高温 B.中温 C.室温 D.低温22、珠光体型耐热钢在正火处理后，还要进行（C）处理。 A、低温回火 B、中温回火 C、高温回火 D、淬火23、9Ni钢最低的使用温度是（C）。A、-40 B、-100 C、-196 D、-25324、16MnDR进行焊条电弧焊时，焊条应选用（D）。A、W607 B、W707 C、W107 D、J507RH25、1Cr18Ni9Ti是（C）型不锈钢。A、马氏体 B、铁素体 C、奥氏体 D、奥氏体-铁素体26、（D）缺陷对焊接接头危害性最大。A、气孔 B、夹渣 C、夹钨 D、氢致裂纹27、焊接过程中，产生的未焊透与（D）无关。A、焊接坡口

10、钝边太大，装配间隙太小B、焊条熔化太快C、焊条角度不合适，电弧偏吹D、焊接时采用短弧焊28、下列焊接检验方法中，（B）不属于破坏性检验。A、拉伸试验 B、密封性试验 C、弯曲试验 D、金相试验29、（B）不是硬度试验的目的。A、测定焊接接头的硬度分布 B、测定焊接接头的强度C、了解区域偏析 D、了解近缝区的淬硬倾向30.在焊接热影响区1200左右的粗晶区，其（C）都高于被焊金属，而塑性则低于被焊金属。A韧性和强度 B.韧性和硬度C硬度和强度 D.蠕变和硬度四、多项选择题（每题1分，共计10分，注：少答、多答都不得分）1、焊条药皮是由（ABCDEF）组成物组成的。A、稳弧剂 B、造渣剂 C、造气

11、剂 D、脱氧剂 E、合金剂 F、粘结剂2、氩气是一种（ABD）的气体。A、惰性气体 B、不与金属起化学反应 C、氧化性气体D、不溶解金属中 E、使金属容易氧化 F、可溶解金属中3、焊前预热的主要目的是（ACDF）。A、减少焊接应力 B、提高焊缝强度 C、有利于氢的逸出D、降低淬硬倾向 E、提高耐腐蚀性 F、防止冷裂纹4、焊工的职业守则包含（ ABCDE ）等内容。A、遵守国家法律、法规 B、爱岗敬业、忠于职守C、工作认真负责 D、谦虚谨慎、团结合作E、坚持文明生产5、焊工穿工作服要注意（ ACDE ）。A、工作服不应有口袋 B、工作服应系在工装裤里边C、工作服不应系在工装裤里边 D、工作服要把

12、袖子和衣领扣好E、工作服要有一定长度 F、工作服要短一点6、等离子弧切割的优点有（ABCD）。A、可以切割任何黑色和有色金属B、可以切割各种非金属材料C、切割速度快，生产率高D、切割质量高E、切割设备简单、投资小F、劳动卫生条件好7.控制和改善焊接接头性能的方法有（ABCDEF）。A材料匹配 B.选择合适的焊接工艺方法C控制熔合比 D.选择合适的焊接参数E采用合理的焊接操作方法 F.进行焊后热处理8.电弧焊时，控制氢的措施有（ABCE）。A烘干焊条焊剂 B.清除焊件和焊丝表面油、水、锈C选用低氢焊条 D.焊前预热E焊后立即消氢处理 F.采用小的热输入9、热能的传递方式主要有（DEF）。A保温

13、B.绝热 C.光能D传导 E.对流 F.辐射10.焊接过程中，采用多层焊或多层多道焊的目的是（ABCDE）。A减少每层焊道的厚度 B.改善焊接接头热输入C改善焊缝金属二次结晶组织 D.改善焊接接头的力学性能E利用每层焊缝的附加热处理作用 五、简答题（每题5分，共计20分）1、含碳量对钢的力学性能有何影响？对焊接性又有何影响？答：随着含碳量的增高，强度、硬度增加，塑性、韧性下降，焊接性变差。2、对焊接符号进行说明答： V形坡口，坡口角度60度，钝边P为1mm,余高h为2mm,焊接方法：钨极氩弧焊打底，焊条电弧焊填充盖面，现场施焊一周。3、开坡口焊透的T形接头与不开坡口焊接的T形接头应力分布有何不

14、同？（焊缝为工作焊缝）答：由于T形接头上工作截面发生急剧的变化，在角焊缝的根部和过渡处都有严重的应力集中现象，未开坡口的焊缝根部应集中系数高达3.38，而开坡口的焊缝由于根部焊透不存在应力集中。4、铸铁焊接时防止白口产生的措施？答：1）减慢焊缝的冷却速度，延长熔合区处于红热状态的时间使石墨能充分析出，或在焊后保温冷却。2）改变焊缝的化学成分，增加焊缝中石墨化元素的含量，如：碳、硅。还可采用非铸铁焊接材料：镍基、铜基、高矾钢等。六、分析题（10分）试分析公司3200高炉热风炉炉壳焊缝开裂的原因及修复的工艺措施答：热风炉炉壳焊缝产生裂纹的主要原因：1） 承受交变载荷，环境温度变化较大。2） 原焊缝

15、处由于存在一些焊接缺陷（未焊透、气孔、夹渣等），容易产生较大的应力集中，长期运行中发生疲劳破坏。修复的工艺措施：1、确定裂纹位置，在裂纹的两端前10mm处开止裂孔。2、板厚的地方先用氧-乙炔割枪将原焊缝割掉，彻底清除裂纹。3、用碳弧气刨进行坡口的修型（厚度30mm以下部位直接用碳弧气刨），将坡口修成V形，角度60左右，钝边12mm，间隙23mm。4、将熔渣清理干净，用角向磨光机将坡口及两侧20mm处打磨直至露出金属光泽，坡口深处角向磨光机磨不到的地方用风动内磨机打磨，磨头用硬质合金磨头。5、坡口间隙过宽的处理方法：如刨出的坡口间隙超过5mm，用背面加垫板的方法，根据间隙的宽度，塞入相应宽度的钢板或圆钢至坡口根部，以保证焊缝质量和加快焊接速度。6、采用焊条电弧焊焊接，焊条J507RH、4.0，直流反接、焊接电流120A左右，焊前经350烘干12小时，用焊条保温桶保温，随用随取。7、焊接时采用短弧操作，每一层焊完后马上用小型风铲对焊缝进行锤击，由中间向两边进行，以减小焊接应力。8、盖面焊缝尽量与母材平齐，余高不超过3mm,焊缝边缘应圆滑过度，咬边深度小于0.5mm。9、全部焊完焊后将焊缝及两侧150mm处加热到550进行消除应力热处理，缓慢冷却至100以下才能投入运行。10、全部焊完后用热向议对焊缝周围进行温度测试，在温度特高的点进行开孔焊灌浆短管，灌好耐高温材料后才能生产。
