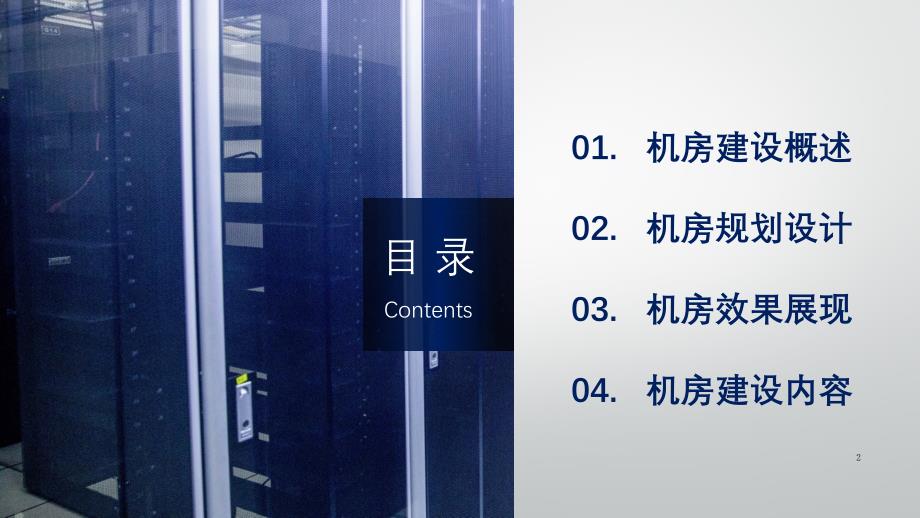

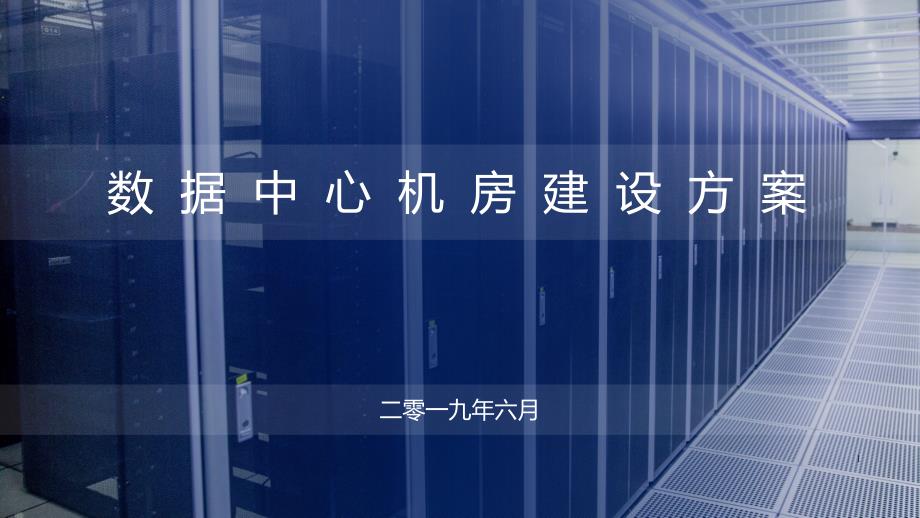

1、数 据 中 心 机 房 建 设 方 案二零一九年六月101.机房建设概述02.机房规划设计03.机房效果展现目 录Contents04.机房建设内容2机房建设概述013一、设计依据：1国家及行业相关规范；2、建设方提供技术需求；3、设计人员现场勘测情况；4、所选设备及材料的相关技术性能。二、设计原则：1实用性和先进性；2、安全性和可靠性；3、灵活性和扩展性；4、标准化与规范化；5、便于管理性；6、经济合理性；7、视觉效果；8、环保节能；设计依据及原则4机房分级与性能要求：A级：容错系统M（N+X）B级：冗余配置N+XC级：基本需求N （本次建设标准）机房环境要求：温度、相对湿度（开机时）空气含
2、尘浓度：18000粒/升(粒径0.5m)照度：正常照明（500LX）、应急照明（50LX）噪声（65dB）、电磁干扰（800A/m）、振动及静电环境条件级 别A级B级C级温度2311828相对湿度40%55%35%75%温度变化率5，不得凝露10，不得凝露机房建设要求5装饰装修工程电气配电系统防雷接地系统空调新风系统综合布线系统监控门禁系统消防灭火系统环境监控系统机房建设内容6机房规划设计027平面规划8参观展览间参 观 走 廊设备间主 机 房电 池 间配 电 间运 维 间楼 梯楼 梯功能分区9吊顶式新风机上送风精密空调上送风精密空调UPS电池架UPS主机、配电柜冷风道机柜组上走线网格桥架气体
3、灭火装置设备分布列间精密空调冷风道机柜组（预留）10机房效果展现0311整体俯视图12主机房效果图1 113主机房效果图2 214机房建设内容0415 1、装饰装修工程16玻璃电动平移门玻璃电动平移门玻璃电动平移门隐形门防火门防火门隐形门双门彩钢板隔断钢化玻璃隔断钢化玻璃隔断地面陶瓷贴面静电地板顶面铝合金微孔方板彩钢板墙面墙面乳胶漆 地面静电地板 顶面微孔板墙面彩钢板 地面静电地板 顶面微孔板墙面乳胶漆 地面瓷砖顶面微孔板墙面大理石 地面瓷砖 顶面石膏板造型墙面乳胶漆 地面静电地板 顶面防尘漆 1 1、装饰装修工程17地面采用钢质抗静电活动地板，陶瓷贴面，规格600*600*40mm地板的作用
4、管线敷设、空调下送风、静电泄漏地板架空高度：150mm地面防尘处理：采用环保防尘漆刷3遍地面保温处理：采用PE隔热保温板，表层贴防磁铝箔纸1 1、装饰装修工程 地面工程18墙面及柱面采用轻钢龙骨结构彩钢板饰面，规格2400*1200*13mm彩钢板之间采用M型压条，转角处采用阴阳角收边处理地脚处采用不锈钢踢脚线墙面防尘处理：采用环保防尘漆刷3遍墙面保温处理：采用保温棉保温处理1 1、装饰装修工程 墙面工程19吊顶采用铝合金微孔吊顶板，规格600*600*0.8mm地板的作用：管线敷设、新风风道、消防设备安装顶面防尘处理：采用环保防尘漆刷3遍吊顶高度：250mm机房净空高度：2400mm1 1
5、装饰装修工程 吊顶工程20采用钢化防火玻璃隔断，不锈钢包框1 1、装饰装修工程 隔断工程21主机房不宜设置外窗，窗户应做封闭处理机房门应保证最大设备能进出机房出入口门：玻璃电动平移门，规格1800*2000mm配电间：钢质防火门，规格1500*2000mm1 1、装饰装修工程 门窗工程22精密空调、UPS、配电柜、机柜等设备应做承重处理采用40以上角钢焊接散力支架，以满足机房承重要求1 1、装饰装修工程 承重工程23 2、电气配电系统24供电等级：一级负荷供配电系统：采用TN-STN-S低压配电系统动力供电系统：空调新风系统供电正常照明供电维护电源插座供电 UPS UPS供电系统：机柜供电网
6、络设备供电应急照明供电消防、门禁、监控、环控等设备供电25配电柜：市电配电柜、精密空调配电柜、UPS输出柜、强电列头柜 采用3C空开，各回路单独空开标示准确，内镶智能电压电流表供电电缆：采用ZC-YJV阻燃电力电缆，规格根据各设备功率配置机房照明：照度：正常照明主机房：500LX；辅助区：300LX 应急照明：50LX灯具选择：高效节能LED平板灯，主机房600*1200，其他区域600*600，灯具分区分组控制。26UPSUPS系统：采用500KVA模块化UPS，配置10个50KVA模块，蓄电池满载后备时间不小于30分钟机柜供电：每个机柜采用双路UPS供电走线方式采用地板下封闭桥架走线连接方
7、式采用工业连接器和PDU连接27 3、防雷接地系统28防雷系统：一级防雷 大楼低压配电室 二级防雷 机房进线配电柜 三级防雷 UPS输出配电柜接地系统：采用30*3mm紫铜排做接地铜排，采用25mm接地线接至大楼接地极机房内的地板脚、墙面龙骨、顶面龙骨、机柜等设备应进行等电位联结29 4、空调新风系统30空调系统：每组冷通道机柜组内采用两台40KW的列间精密空调，主机房区域选用2台80KW上送风精密空调，其他区域采用挂式空调和风管式空调精密空调底部做承重支架、防水围堰、进出水管道和地漏，并做漏水监测31新风系统：机房区域新风量不小于40m3/人小时新风系统为机房补充新鲜空气，保持机房内正压，提
8、高机房洁净度本次选用4台新风量为1000m3/h的吊顶式新风机在机房区域吊顶布置响应数量的风口32 5、综合布线系统33综合布线系统：主机房内采用列头柜设计，每组机柜设置一个弱电列头柜机柜顶部安装弱电网格桥架，底部安装强电镀锌桥架布线方式：弱电上走线、强电下走线34 6、监控门禁系统35监控门禁系统：1、在机房各区域设置高清网络摄像机，实现无死角监控。2、在机房各出入口安装门禁设备，实现统一管控。3、监控门禁系统接入环控系统实现集中监控36 7、消防灭火系统37消防灭火系统：1、采用气体灭火控制器配智能光电感烟（温）探测器、紧急启停按钮、声光报警器、放气指示灯、控制模块等，实现火灾自动报警及气体灭火联动控制功能。2、主机房灭火装置选用七氟丙烷无管网气体灭火装置，并在地板下、吊顶内分别设置喷头及感烟（温）探测器。3、消防系统接入环控系统实现集中监控38 8、环境监控系统39环境监控系统：实现对机房设备环境的集中监控，机房所监控的智能设备或子系统主要包括：精密空调监控、UPS监控、供配电、机房的温湿度监测、漏水监测、消防系统、视频监控、门禁等。系统建立可以扩充的整体平台，能够实现子系统之间的联动，实现语音报警或手机短信等各种报警40谢 谢！THANKS!41
