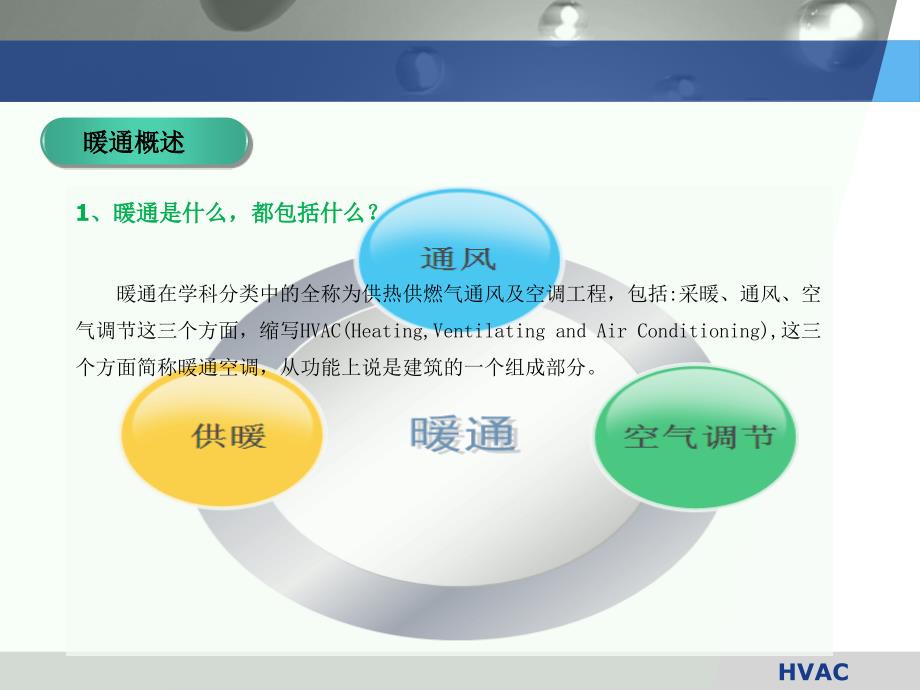

1、HVAC暖通基础知识培训主讲人：主讲人：HVAC1、暖通是什么，都包括什么？、暖通是什么，都包括什么？暖通在学科分类中的全称为供热供燃气通风及空调工程，包括:采暖、通风、空气调节这三个方面，缩写HVAC(Heating,Ventilating and Air Conditioning),这三个方面简称暖通空调，从功能上说是建筑的一个组成部分。暖通概述暖通概述 HVAC1.11.1采暖（采暖（Heating)Heating)采暖-又称供暖，按需要给建筑物供给负荷，保证室内温度按人们要求持续高于外界环境。通常用散热器、地暖等。采暖系统的影响：舒适感（温度），卫生、美观、能量的有效利用。HVAC散热
2、器采暖散热器采暖低温热水地板辐射采暖低温热水地板辐射采暖燃气红外线辐射采暖燃气红外线辐射采暖电热膜采暖电热膜采暖 空调采暖空调采暖 暖风机采暖暖风机采暖 HVAC-系统的蒸汽或热水，通过散热器的壁面，主要以对流方式向系统的蒸汽或热水，通过散热器的壁面，主要以对流方式向房间传热。散热器有铸铁、钢制、铝制、铜铝复合散热器等房间传热。散热器有铸铁、钢制、铝制、铜铝复合散热器等。散热器采暖散热器采暖主要特点主要特点主要特点主要特点HVAC-以温度不高于以温度不高于60的热水为热媒，在地板下加热管里流的热水为热媒，在地板下加热管里流动，加热地板，通过地面以辐射和对流的方式向室内供暖。动，加热地板，通过地
3、面以辐射和对流的方式向室内供暖。低温热水地板辐射采暖低温热水地板辐射采暖Text in hereHVAC-加热方式是直接加热人体或物体而不加热空气，由人、物温度升高放热加热方式是直接加热人体或物体而不加热空气，由人、物温度升高放热提高环境温度。辐射板面平均温度提高环境温度。辐射板面平均温度80 200，适用于耗热量大的高大，适用于耗热量大的高大建筑的全面采暖、局部采暖，燃料可采用天然气、煤气、液化石油气等。建筑的全面采暖、局部采暖，燃料可采用天然气、煤气、液化石油气等。燃气红外线辐射采暖燃气红外线辐射采暖Text in hereHVAC-暖风机主要由空气加热器和风机组成，空气经由加热器（一般蒸
4、汽暖风机主要由空气加热器和风机组成，空气经由加热器（一般蒸汽加热）加热后，由风机以一定风速送出，使室内空气温度得以调节。加热）加热后，由风机以一定风速送出，使室内空气温度得以调节。暖风机采暖暖风机采暖HVACHVAC1.21.2通风（通风（VentilatingVentilating）通风：向房间送入，或由房间排出空气的过程。利用室外空气(称新鲜空气或新风)来置换建筑物内的空气(称室内空气)，通常分自然通风和机械通风。通风的主要功能：通风的主要功能：（1）用室外的新鲜空气更新室内由于居住及生活过程而污染了的空气，以保持室内空气的洁净度达到某一最低标准的水平。（2）增加体内散热及防止由皮肤潮湿引
5、起的不舒适，可称为热舒适通风。（3）当室内气温高于室外的气温时，使建筑构件降温，可称为建筑的降温通风。HVAC-以温度不高于以温度不高于6060的热水为热媒，在地板下加热管里流的热水为热媒，在地板下加热管里流动，加热地板，通过地面以辐射和对流的方式向室内供暖。动，加热地板，通过地面以辐射和对流的方式向室内供暖。Text in hereHVAC 通风系统就是实现通风功能，包括进风口、排风口、通风管道、风机、降温及采暖、过滤器、控制系统以及其他附属设备在内的一整套装置。-1.2.1通风系统都包括什么HVAC1.按气体流动的方向：通风机可分为离心式、轴流式、斜流式和横流式等类型。2.按压力（风机进口
6、为标准大气）：低压离心通风机：通风机全压PtF1kPa的离心通风机。中压离心通风机：通风机全压为1kPaPtF3kPa的离心通风机。高压离心通风机：通风机全压为3kPaPtF15kPa的离心通风机。低压轴流通风机：通风机全压为PtF0.5kPa的轴流通风机。高压轴流通风机：通风机全压为0.5kPaPtF15kPa的轴流通风机。什么是通风机，有哪些类型 通风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。排气压力低于1.510帕。HVAC离心风机箱轴流风机横流风机HVAC 通风管道是中空的用于通风的管材，多为方形或圆形（螺旋、波纹）。通风管制作与安装所用板材、型材以及
7、其它主要成品材料，应符合设计及相关产品国家现行标准的规定，并应用出厂检验合格证明，材料进场时应按国家现行有关标准进行验收。1.通风管道按用途分：一般有净化系统送回风管、中央空调通风管、工业送排风通风管、环保系统吸排风管、矿用抽放瓦斯管、矿用涂胶布风筒等。2.通风管道按材质分：一般有钢板风管（普通钢板）、镀锌板（白铁）风管、不锈钢通风管、玻璃钢通风管（有机、无机）、塑料通风管、复合材料通风管（玻镁复合风管、酚醛复合风管）、中央空调保温软管、彩钢夹心保温板通风管、涂胶布通风管（如矿用风筒）、矿用塑料通风管等。通风管道的概述及分类HVACHVACHVACHVACHVAC1、风管工程量计算，以施工图示
8、风管中心线长度为准（不分材质），按风管不同断面形状的展开面积计算，以平方米计量。、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积也不增加。、风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。支管长度以支管中心线与主管中心线交接点为分界点但风管长度不包括部件所占长度。、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。风管制作与安装定额不包括：过跨风管的落地支架制作安装，落地支架以“千克”计量。、整个通风系统设计采用渐缩管均匀送风者，圆形管按断面平均直径，矩形管按断面平
9、均周长套用相应规定子目，其人工乘以系数2.5。空气幕送风管制作安装，按矩形风管断面平均周长套用相应风管规定子目，其人工成以系数3.0，其于不变。2、风管弯头导留片按叶片图示面积以平方米计量。不分单叶片或香蕉形双叶片，均使用同一个子目。3、帆布接头或人造革软管接头 按接头长度按展开面积计算，以平方米计量，使用人造革不使用帆布的接头，不得换算。4、风管检查孔制作与安装以“100千克”计量。5、温度和风量测定孔以“个”计量。通风管道工程量计算规则HVAC1.2.2通风主要应用领域应用领域应用领域举例举例地下空间地下空间城市轨道交通(含地铁)、地下综合体、隧道、人防工程等洁净技术洁净技术半导体工业、精
10、密机械、宇航、印刷、医药、制药、基因工程等安全通风安全通风矿井通风、防火排烟、防恐怖袭击通风等工业建筑通风工业建筑通风卷烟厂、汽车制造、铸造车间等农业领域农业领域蔬菜大棚、规模化养殖、植物园、动物园等特殊领域特殊领域水电站、通信机房等HVAC1.3空气调节(Air Conditioning)空气调节-简称空调，用来对房间或空间内的温度、湿度、洁净度和空气流动速度进行调节，并提供足够量的新鲜空气的建筑环境控制系统。空调调节分中央空调和分户单元式空调。中央空调最大特点是能够创造一种舒适、洁净的室内环境。而家居一般的分体空调，它只能解决冷暖问题，而解决不了空气湿度及空气洁净度。中央空调空气处理过程有
11、以下这些过程:首先是引进新风，可以把空气进行冷却处理，然后就进行过滤处理，过滤处理以后灰尘、细菌、病毒、烟尘，或者是异味这样就都可以过滤掉;另外就是会增加一种加湿设备，这个加湿器可以创造我们房间的加湿达到40%左右的相对湿度，这样人会感到非常舒适。HVAC组合式空调机组组合式空调机组主要特点主要特点HVACHVACHVAC过滤段过滤段出风段出风段混合段混合段加湿段加湿段消声段消声段风机段风机段加热段加热段进风段进风段冷却段冷却段中间段中间段均流段均流段热回收段热回收段空调段位组合空调段位组合HVAC1 1、暖通施工图图样类别：、暖通施工图图样类别：建筑暖通施工图的图样一般有：设计、施工说明；图
12、例、设备材料表；平面图(风管、水管平面；设备平面)；详图(冷冻、空调机房平剖面节点平剖面)；系统图(风系统；水系统)；流程图(热力、制冷流程、空调冷热水流程)。暖通图纸识读暖通图纸识读 HVAC1.1设计、施工说明 设计说明：设计概况，设计参数；冷热源情况；冷热媒参数；空调冷热负荷及负荷指标；水系统总阻力；系统形式和控制方法。施工说明：使用管道、阀门附件、保温等的材料，系统工作压力和试压要求；施工安装要求及注意事项；管道容器的试压和冲洗等；标准图集的采用。HVAC1.2什么是图例图例是用表格的形式列出该系统中使用的图形符号或文字符号，其目的是使读图者容易读懂图样。HVAC1.3设备材料表 设备
13、材料表一般都要列出系统主要设备及主要材料的规格、型号、数量、具体要求。但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。1.4暖通平面图建筑轮廓、主要轴线、轴线尺寸、室内外地面标高、房间名称。风管平面为双线风管、空调水管平面为单线水管；平面图上标注风管水管规格、标高及及定位尺寸；各类空调、通风设备和附件的平面位置；设备、附件、立管的编号。1.5暖通系统图小型空调系统，当平面图不能表达清楚时，绘制系统图，比例宜于平面图一致，按45度或30度轴测投影绘制；系统图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及设备编号、管道标高。HVAC1.6暖通系统原理图大型空调系统，当管道系统
14、比较复杂时，绘制流程图(包括冷热源机房流程图、冷却水流程图、通风系统流程图等)，流程图可不按比例，但管路分支应与平面图相符，管道与设备的接口方向与实际情况相符。系统图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及立管、设备编号。1.7大样图通风、空调、制冷机房大样图：绘出通风、空调、制冷设备的轮廓位置及编号，注明设备和基础距墙或轴线的尺寸；连接设备的风管、水管的位置走向；注明尺寸、标高、管径。通风、空调剖面图：风管或管道与设备交叉复杂的部位，应绘制平面图。绘出风管、水管、设备等的尺寸、标高、气、水流方向以及与建筑梁、板柱及地面的尺寸关系。通风、空调、制冷机房剖面图：绘出对应于机房平面图的
15、设备、设备基础的竖向尺寸标高。标注连接设备的管道尺寸；设备编号零部件的制作详图，施工安装使用的标准图。HVAC2 2、阅读暖通工程施工图的一般程序阅读暖通工程施工图的一般程序阅读暖通施工图，应了解暖通施工图的特点，按照一定阅读程序进行阅读，这样才能比较迅速、全面地读懂图纸，以完全实现读图的意图和目标。一套暖通施工图所包括的内容比较多，图纸往往有很多张，一般应按以下顺序依次阅读，有时还需进行相互对照阅读。2.1看图纸目录及标题栏。了解工程名称项目内容、设计日期、工程全部图纸数量、图纸编号等。2.2看总设计说明。了解工程总体概况及设计依据，了解图纸中未能表达清楚的各有关事项。如冷源、冷量、系统形式
16、管材附件使用要求、管路敷设方式和施工要求，图例符号，施工时应注意的事项等。HVAC2.3看暖通平面布置图。平面布置图看图顺序为：底层楼层屋面地下室大样图。要求了解各层平面图上风管、水管平面布置，立管位置及编号，空气处理设备的编号及平面位置、尺寸，空调风口附件的位置；风管水管的规格等等，了解暖通平面对土建施工、建筑装饰的要求，进行工种协调，统计平面上器具、设备、附件的数量，管线的长度作为暖通工程预算和材料采购的依据。2.4看暖通系统图。系统图或流程图看图顺序为：冷热源供回水水加压装置供水干管空气处理设备回水管水系统控制附件仪表附件管道标高冷热源冷却水加压装置冷却水供水管冷却塔冷却水回水管仪表附
17、件管道标高HVAC 送风系统进风口加压风机加压风道送风口风管附件 排风系统出风口排风机排风道室内排风口风管附件 系统图一般和平面图对照阅读，要求了解系统编号，管道的来龙去脉，管径、管道标高、设备附件的连接情况；立管上设备附件的连接数量和种类。了解给空调管道在土建工程中的空间位置，建筑装饰所需的空间。统计系统图上设备、附件的数量，管线的长度作为暖通工程预算和材料采购的依据。2.5看安装大样图。大样图看图顺序为：设备平面布置图基础平面图剖面图流程图了解设备用房平面布置，定位尺寸、基础要求、管道平面位置，管道、设备平面高度，管道设备的连接要求，仪表附件的设置要求等HVAC2.6看设备材料表。设备材料表提供了该工程所使用的主要设备、材料的型号、规格和数量，是编制工程预算，编制购置主要设备、材料计划的重要参考资料。严格地说，阅读工程图纸的顺序并没有统一的硬性规定，可以根据需要，自己灵活掌握，并应有所侧重。有时一张图纸需反复阅读多遍。为更好地利用图纸指导施工，使之安装质量符合要求，阅读图纸时，还应配合阅读有关施工及检验规范、质量检验评定标准以及全国通用暖通标准图集，以详细了解安装技术要求及具体安装方法。HVAC谢谢！
