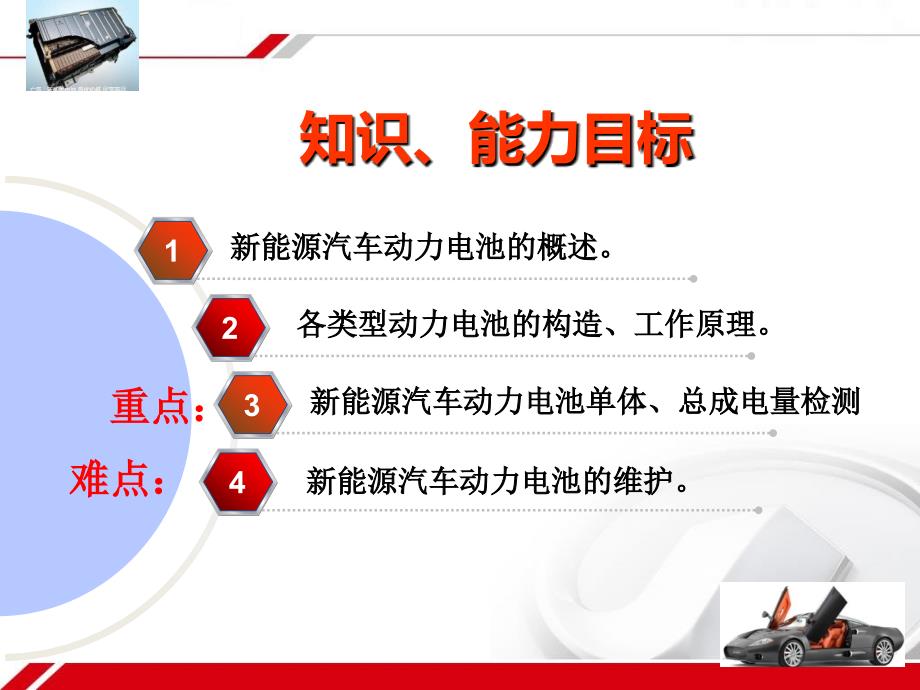

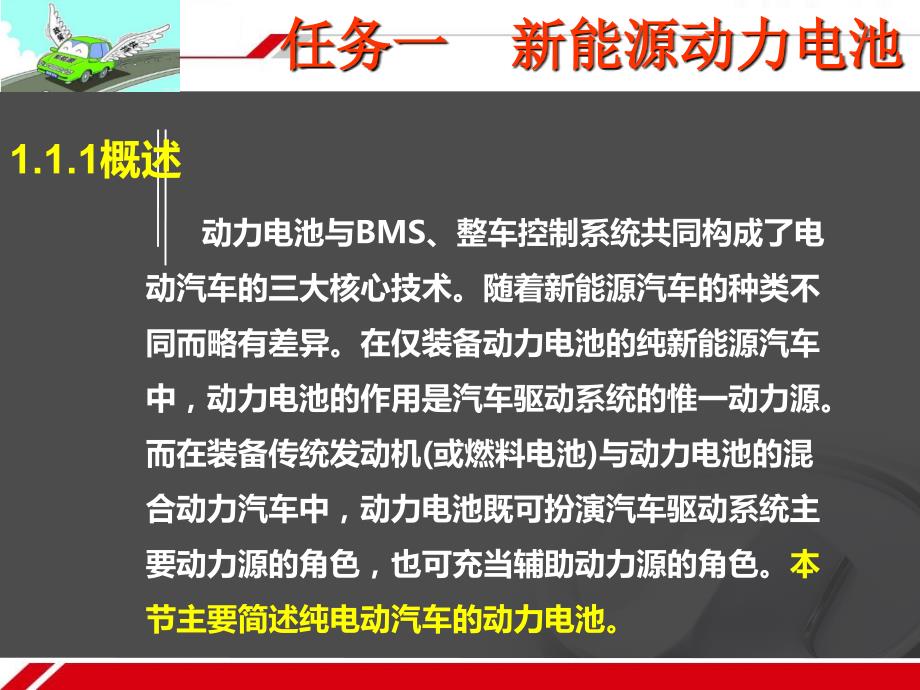

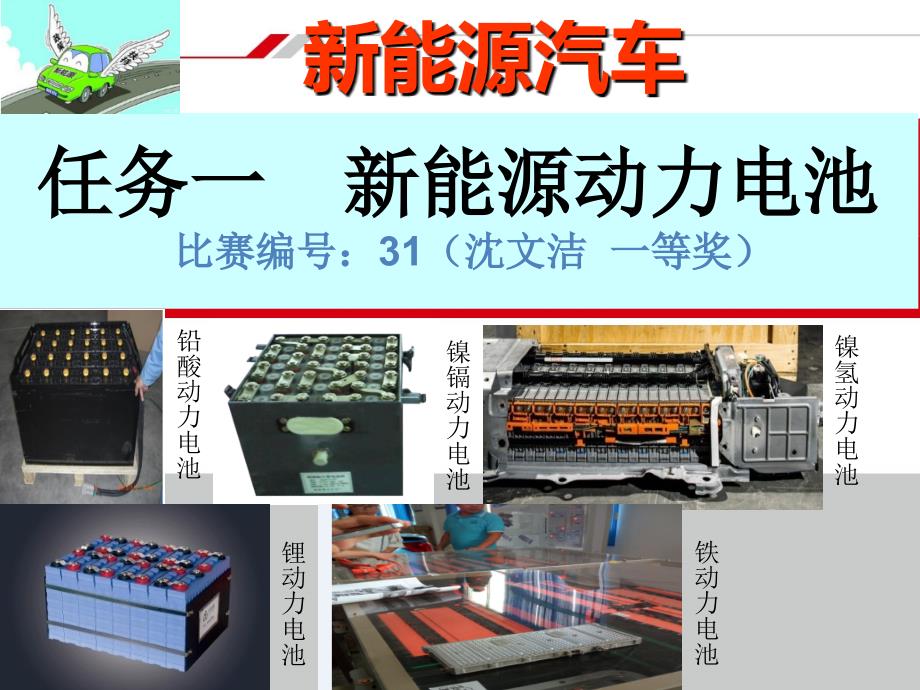

1、任务一任务一 新能源动力电池新能源动力电池新能源汽车铅酸动力电池镍镉动力电池镍氢动力电池锂动力电池铁动力电池比赛编号：比赛编号：31（沈文洁（沈文洁 一等奖）一等奖）新能源汽车动力电池的概述。新能源汽车动力电池的概述。1各类型动力电池的构造、工作原理。各类型动力电池的构造、工作原理。24知识、能力目标新能源汽车动力电池单体、总成电量检测新能源汽车动力电池单体、总成电量检测3新能源汽车动力电池的维护。新能源汽车动力电池的维护。4重点：重点：难点：难点：1.1.1概述动力电池与BMS、整车控制系统共同构成了电动汽车的三大核心技术。随着新能源汽车的种类不同而略有差异。在仅装备动力电池的纯新能源汽车中
2、动力电池的作用是汽车驱动系统的惟一动力源。而在装备传统发动机(或燃料电池)与动力电池的混合动力汽车中，动力电池既可扮演汽车驱动系统主要动力源的角色，也可充当辅助动力源的角色。本节主要简述纯电动汽车的动力电池。任务一任务一 新能源动力电池新能源动力电池1.1.2动力电池组 新能源汽车电池组由多个电池串联叠置组成。比亚迪E5的电池组有198个电池，充电到3.2V的铁离子电池而言，这样的电池组可产生633.6V的总电压。尽管汽车电源系统将电池组看作单个高压电池，每次都对整个电池组进行充电和放电，但电池控制系统必须独立考虑每个电池的情况。如果电池组中的一个电池容量稍微低于其他电池，那么经过多个充电/
3、放电周期后，其充电状态将逐渐偏离其它电池。项目一项目一 新能源动力电池新能源动力电池比比亚亚迪迪E5动动力力电电池池组组陆亚方舟陆亚方舟V7动力电池组动力电池组1.1.3新能源动力电池的分类：任务一任务一 新能源动力电池新能源动力电池 新能源汽车电池可以分为两大类，即蓄电池和燃料电池。蓄电池适用于纯新能源汽车，可以归类为铅酸蓄电池、镍镉动力电池、镍氢动力电池、锂电池、铁电池等类型。1.1.4动力电池的主要指标：项目一项目一 新能源动力电池新能源动力电池1 1）安全性能）安全性能2 2）容量）容量3 3）内阻）内阻4 4）循环寿命）循环寿命5 5）荷电保持能力）荷电保持能力6 6）高率放电性能）
4、高率放电性能 7 7）能量密度（比能量）能量密度（比能量）8 8）功率密度（比功率）功率密度（比功率）1.1.5各类型动力电池的主要参数对比：项目一项目一 新能源动力电池新能源动力电池1.1.6新能源动力电池的安装位置 项目一项目一 新能源动力电池新能源动力电池a.安装在底盘下方安装在底盘下方b.安装在后备箱安装在后备箱1.2.1铅酸动力电池的结构及应用车型 项目一项目一 新能源动力电池新能源动力电池铅酸电池的构造1.2.1铅酸动力电池的结构及应用车型 项目一项目一 新能源动力电池新能源动力电池 铅酸电池的应用车型1.2.2镍镉动力电池的结构及应用车型 项目一项目一 新能源动力电池新能源动力电
5、池镍镉电池的结构1-1-正极板正极板 2-2-接线柱接线柱 3-3-加液口盖加液口盖 4-4-绝缘导管绝缘导管 5-5-负极板负极板 6-6-吊架吊架 7-7-单单格电池连接条格电池连接条 8-8-极板骨架极板骨架 9-9-绝缘层绝缘层 10-10-镀镍薄钢板镀镍薄钢板 11-11-外壳外壳 12-12-通通孔孔 13-13-活性物质活性物质14-14-正极板导管正极板导管 15-15-氢氧化镉氢氧化镉1.2.2镍镉动力电池的结构及应用车型 项目一项目一 新能源动力电池新能源动力电池镍镉电池的应用车型1.2.3镍氢动力电池的结构及应用车型 项目一项目一 新能源动力电池新能源动力电池镍氢电池的结
6、构a-a-普锐斯电动汽车镍氢电池普锐斯电动汽车镍氢电池 b-b-圆柱形电池圆柱形电池 c-c-方形电池方形电池1-1-电池盒（电池盒（-）2-2-绝缘衬垫绝缘衬垫 3-3-盖帽（盖帽（+）4-4-安全排气口安全排气口 5-5-封盘封盘 6-6-绝缘绝缘圈圈 7-7-负极负极 8-8-隔膜隔膜 9-9-正极正极 10-10-绝缘体绝缘体 1.2.3镍氢动力电池的结构及应用车型 项目一项目一 新能源动力电池新能源动力电池镍氢电池的应用车型卡罗拉混动车型卡罗拉混动车型丰田普锐斯丰田普锐斯1.2.4锂动力电池的结构及应用车型 锂电池的结构 项目一项目一 新能源动力电池新能源动力电池1.2.4锂动力电池
7、的结构及应用车型 锂电池的应用车型 项目一项目一 新能源动力电池新能源动力电池G3众泰云众泰云1001.2.5铁动力电池的结构及应用车型 铁电池的结构 项目一项目一 新能源动力电池新能源动力电池1.2.5铁动力电池的结构及应用车型 铁电池的应用车型 项目一项目一 新能源动力电池新能源动力电池比亚迪比亚迪E5力帆力帆620EV1.3 新能源动力电池的检测 项目一项目一 新能源动力电池新能源动力电池1.3.1动力电池单体的检测1、外观检查：、外观检查：1）.清洁单体电池上的灰尘、油污等清洁单体电池上的灰尘、油污等 2）.检查单体电池有无严重变形、有检查单体电池有无严重变形、有 无裂纹等，有则更换；
8、无裂纹等，有则更换；3）.检查单体电池正、负接线柱有松检查单体电池正、负接线柱有松 动，有则更换；动，有则更换；1.3.1动力电池单体检测 项目一项目一 新能源动力电池新能源动力电池2、动力电池单体电压的检测、动力电池单体电压的检测 1）、正确选择专用测量表，并连接好正负极）、正确选择专用测量表，并连接好正负极 表笔，自检完好；表笔，自检完好；2）、将万用表功能选择旋钮调至直接电压档，）、将万用表功能选择旋钮调至直接电压档，红黑表笔分别与单体电池的正反极相接；红黑表笔分别与单体电池的正反极相接；3）、按下钳流表）、按下钳流表“HOLD”键，读数为键，读数为3.2V，并记录读数；并记录读数；4）
9、关闭钳流表电源，并将钳流表复位，清）、关闭钳流表电源，并将钳流表复位，清 洁场地、整理仪器及设备复位。洁场地、整理仪器及设备复位。电压检测电压检测1.3.2动力电池组的检测 项目一项目一 新能源动力电池新能源动力电池1、外观检查：、外观检查：1）.清洁动力电池组上的灰尘、油污等清洁动力电池组上的灰尘、油污等 2）.检查动力电池组有无严重变形、有检查动力电池组有无严重变形、有 无裂纹等，有则更换；无裂纹等，有则更换；3）.检查动力电池组的单体连接件有无检查动力电池组的单体连接件有无 松动、裂纹、电蚀等，有则更换。松动、裂纹、电蚀等，有则更换。3）.检查动力电池组正、负接线柱有无检查动力电池组正
10、负接线柱有无 松动，有则更换；松动，有则更换；外观检查外观检查1.3.2动力电池组的检测 项目一项目一 新能源动力电池新能源动力电池2、动力电池组电压的检测、动力电池组电压的检测 1）、正确选择专用测量表，并连接好正负极）、正确选择专用测量表，并连接好正负极 表笔，自检完好；表笔，自检完好；2）、将万用表功能选择旋钮调至直接电压档，）、将万用表功能选择旋钮调至直接电压档，红黑表笔分别与动力电池组的正反极相接；红黑表笔分别与动力电池组的正反极相接；3）、按下钳流表）、按下钳流表“HOLD”键，读数为键，读数为32.1V，并记录读数；并记录读数；4）、关闭钳流表电源，并将钳流表复位，清）、关闭钳
11、流表电源，并将钳流表复位，清 洁场地、整理仪器及设备复位。洁场地、整理仪器及设备复位。电压检测电压检测1.4动力电池组的维护 项目一项目一 新能源动力电池新能源动力电池1.4.1锂电池、镍氢动力电池日常维护锂电池、镍氢动力电池日常维护（1）仪表板上动力电池指示灯出现不正常应即刻停 车检查。（2）不要行驶在较大起伏不平的道路和过深的水中。（3）电动汽车动力电池使用温度一般在-2060。（4）当动力电池充电状态指示灯点亮时，应尽快进行补充充电，注意充电时环境温度要求在055。1.4动力电池组的维护 项目一项目一 新能源动力电池新能源动力电池1.4.1锂电池、镍氢动力电池日常维护锂电池、镍氢动力电池
12、日常维护（5）行车注意避免剧烈碰撞，以免引起电池爆炸。（6）如续行里程在短时间内突然下降很多，应及时到专业电池修复机构进行检查、修复。（7）进行蓄电池充电或保养检测时，必须先取下负极上的接地电缆并在最后将其安装。（8）车辆长期不用，应该充足电保存，以后每月补充充电一次。1.4动力电池组的维护 项目一项目一 新能源动力电池新能源动力电池1.4.2铅酸电池的铅酸电池的日常维护日常维护(1)经常检查蓄电池连接线是否牢固、接触良好。电池卡子产生 的氧化物、硫酸盐必须刮净，并涂以凡士林，以防再受锈蚀。（2）经常清除蓄电池盖上的灰尘污物及溢出的电解液，必要时 用苏打水溶液清洗，保持清洁干燥，防止自放电。（
13、3）防止蓄电池长时间大电流放电，每次使用启动时间不能大于5S，两次连续启动时间，中间间隔10-15S。（4）当蓄电池存电不足时,应及时进行补充充电，亏电会使极板硫化损坏。（5）防止蓄电池过充电，过充会使活性物质脱落，要保证调节器电压不能过高或过低。（6）使用过程中,应经常检查蓄电池排气孔是否畅通,以防电池变形或爆裂。要要 点点 回回 顾顾1、动力电池与BMS、整车控制系统共同构成了电动汽车的三大核心技术。随着新能源汽车的种类不同而略有差异。在仅装备动力电池的纯新能源汽车中，动力电池的作用是汽车驱动系统的惟一动力源。而在装备传统发动机(或燃料电池)与动力电池的混合动力汽车中，动力电池既可扮演汽车驱动系统主要动力源的角色，也可充当辅助动力源的角色。2.新能源汽车电池组由多个电池串联叠置组成。比亚迪E5的电池组有198个电池，充电到3.2V的铁离子电池而言，这样的电池组可产生633.6V的总电压。3.新能源汽车动力电池的日常维护及使用注意事项。
