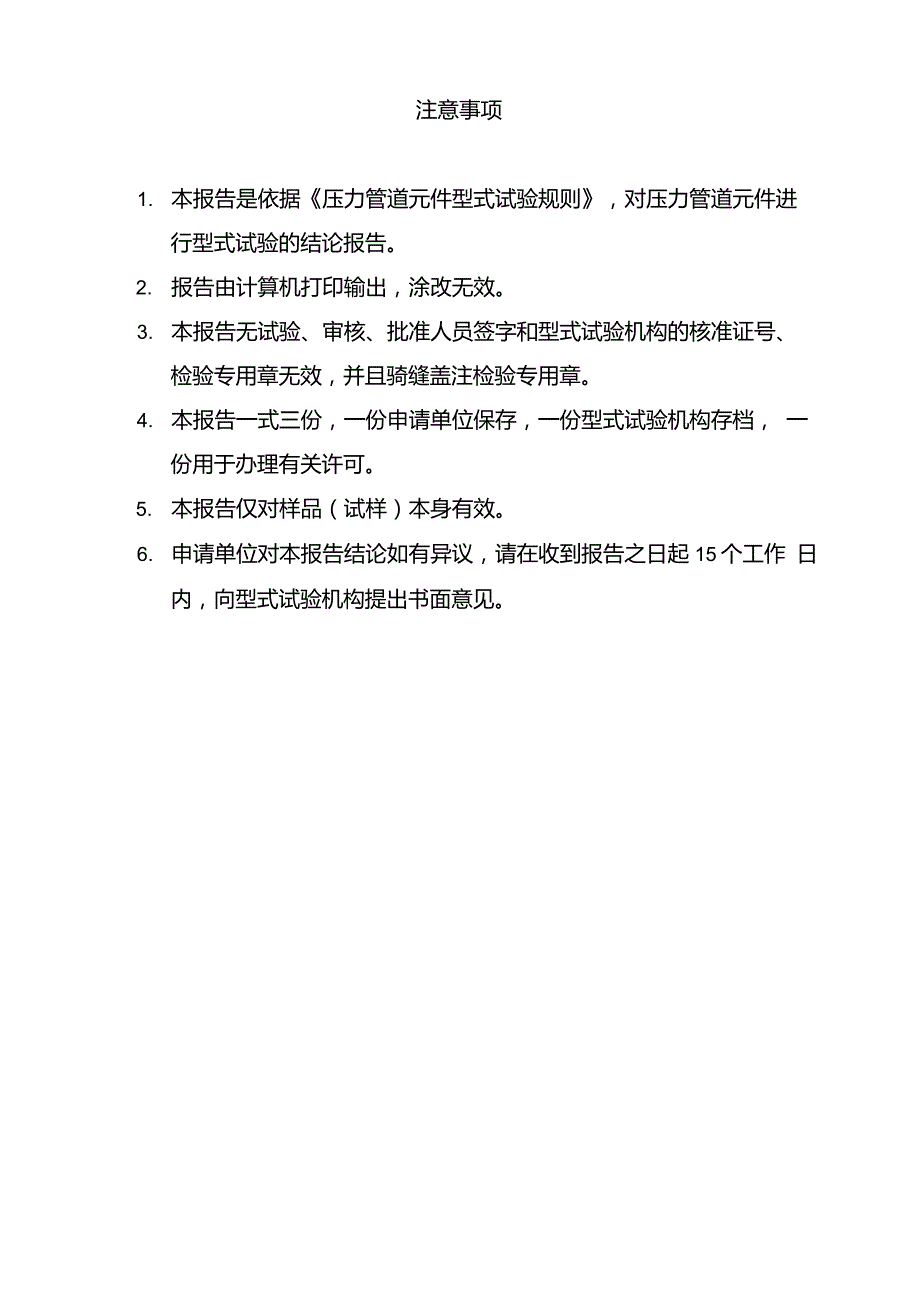

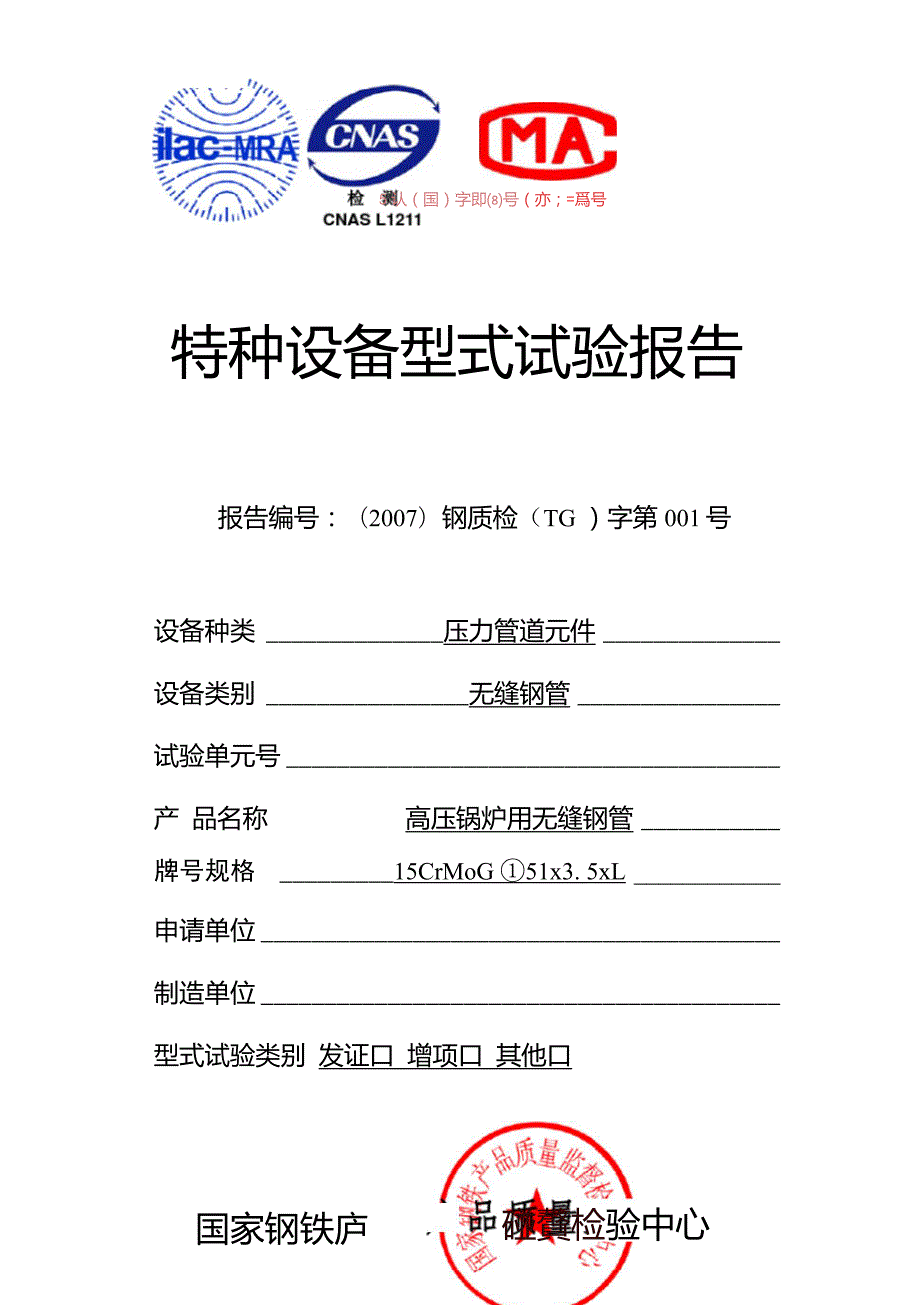

1、5认（国）字即号（亦；=爲号特种设备型式试验报告报告编号：（2007）钢质检（TG ）字第001号设备种类压力管道元件设备类别无缝钢管试验单元号产 品名称高压锅炉用无缝钢管牌号规格 15CrMoG 51x3. 5xL申请单位制造单位型式试验类别 发证口 增项口 其他口国家钢铁庐碰贅检验中心注意事项1. 本报告是依据压力管道元件型式试验规则，对压力管道元件进 行型式试验的结论报告。2. 报告由计算机打印输出，涂改无效。3. 本报告无试验、审核、批准人员签字和型式试验机构的核准证号、 检验专用章无效，并且骑缝盖注检验专用章。4. 本报告一式三份，一份申请单位保存，一份型式试验机构存档， 一份用于办

2、理有关许可。5. 本报告仅对样品（试样）本身有效。6. 申请单位对本报告结论如有异议，请在收到报告之日起15个工作 日内，向型式试验机构提出书面意见。压力管道元件型式试验结论报告编号：（2007）钢质检（TG ）字第001号共5页第 页申请单位名称制造单位名称制造单位地址试验单元号1-14产品执行标准GB5310-1995产品名称高压锅炉用无缝钢管炉批号牌号规格（mm）06104313-436415CrMoGD457x20xL生产方式交货状态抽样基数抽样人抽样地点公司成品库抽样时间设计审查（工艺 文件）意见符合要求。验验论 检试结 (经检验，由中心人员现场抽样的该炉批号产品的表面质量、尺 寸公

3、差、化学成分、拉伸试验、冲击试验、晶粒度、显微组织、超 声波探伤、涡流探伤等检验结果均符合GB5310-1995高压锅炉用 无缝钢管标准中相应钢号的规定值。R综合判定J合格。备注试验负责人：日期：型式试验机构核准号：TS7610045-2006（型式试验机构检验专用章）年月日审核：日期：批准：日期：国家钢轶产品质量监督检验中心压力管道元件（无缝钢管型式试验企业设计文件（工艺文件）审查表报告编号：（2007）钢质检（TG ）字第001号共5页第 页审查内容审查要点审查结果1.原料管坯的来源。核查所有用于申证产品生产的管坯是否由持证（压力管道元件制造许可或生产许可证）企业提供 或自产。自产管坯的其

4、炼钢、精炼生产工艺、方式是否满足申证产品执行标准中的相关要求，涵 盖申证产品“牌号、规格”。合格不合格2.钢管的成形工艺方法。工 艺文件、作业指导书是否齐 全。钢管的生产工艺是否为产品执行标准涵盖的生产方式。生产工艺文件、作业指导书是否齐全。涵盖申请产品牌号、规格。合格不合格3.热处理工艺方法和要求。制造企业是否具备涵盖申证产品“牌号、规格”标准要求的钢管热处理工艺文件，作业指导书。合格不合格4.无损检测方式和要求。1. 企业具备的无损检测方式满足申报产品无损检测方式要求否。2. 企业探伤人员资质、数量是否满足： 2. 1 Al级许可：至少有4名II级涡流检测人员，4名II级超声波检测人员。2

5、2 A2级许可：至少有2名II级涡流检测人员，2名II级超声波检测人员。2.3各级许可均应当保证制造中毎班毎个无损检测岗位至少有1名II级以上人员。合格不合格5.检验与试验要求等。企业是否具备涵盖申证产品“牌号、规格”标准要求的全部检验项目的检验设备且设备能力（精 度、测量范围）符合产品检验要求。检测作业文件、原始记录、检验报告等齐全。合格不合格审查：日期：审核：日期：共5页第页报告编号（2007）钢质检（TG ）字第00卜1号炉批号06104313-4364牌号15CrMoG规格（mm）0)157x20xL序号检测项目单位标准值实测值说明判定1表面质量合格+2尺寸公差外径壁厚 长度 弯曲度
