棚户区改造项目电梯井操作平台专项施工方案.docx

1、棚户区改造项目电梯井操作平台专项施工方案目录第一章编制说明11. 1适用范围11.2编制依据1第二章工程概况12. 1工程地理位置12.2 工程建设概况22.3 平台设置概况22.4 分项工程概况3第三章施工计划43. 1技术准备43.2 材料机具准备43.3 施工进度计划6第四章型钢操作平台方案设计64.1 电梯井操作平台构造64.2 电梯井操作平台安制作安装6第五章落地式脚手架操作平台方案设计71.1 电梯井操作平台架体设计71.2 架体构造131.3 架体搭设191.4 施工荷载控制20第六章季节性施工206. 1高温期施工206.2雨期施工20第七章绿色文明施工217. 1绿色施工21

2、7.2文明施工21第八章安全施保证措施238.1 材质及其使用的安全技术措施238.2 脚手架搭设的安全技术措施238.3 脚手架上施工作业的安全技术措施238.4 脚手架拆除的安全技术措施248.5 应执行的强制性条文24第九章验收要求259.1材料进场的检查与验收内容及标准259.2平台架搭设的检查与验收内容及标准269. 3质量验收程序及参加人员27第十章应急预案2810. 1应急预案领导小组2810.2 领导小组各成员责任2810.3 应急救援程序2810.4 应急救援医疗急救29第十一章计算书311#井道操作平台计算书312#、3#井道操作平台计算书40第一章编制说明1.1 适用范围

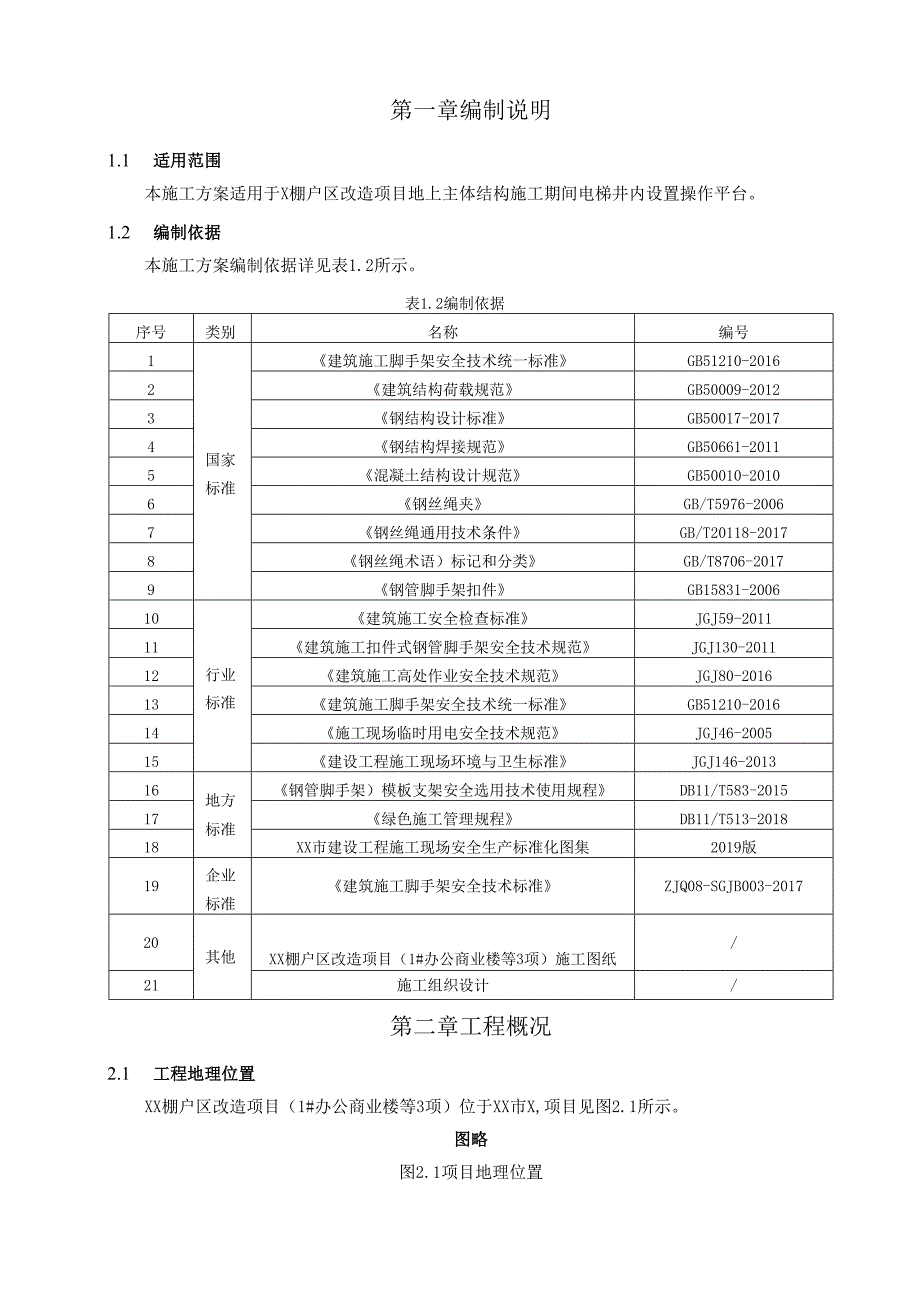

3、本施工方案适用于X棚户区改造项目地上主体结构施工期间电梯井内设置操作平台。1.2 编制依据本施工方案编制依据详见表1.2所示。表1.2编制依据序号类别名称编号1国家标准建筑施工脚手架安全技术统一标准GB51210-20162建筑结构荷载规范GB50009-20123钢结构设计标准GB50017-20174钢结构焊接规范GB50661-20115混凝土结构设计规范GB50010-20106钢丝绳夹GB/T5976-20067钢丝绳通用技术条件GB/T20118-20178钢丝绳术语）标记和分类GB/T8706-20179钢管脚手架扣件GB15831-200610行业标准建筑施工安全检查标准JGJ

4、59-201111建筑施工扣件式钢管脚手架安全技术规范JGJ130-201112建筑施工高处作业安全技术规范JGJ80-201613建筑施工脚手架安全技术统一标准GB51210-201614施工现场临时用电安全技术规范JGJ46-200515建设工程施工现场环境与卫生标准JGJ146-201316地方标准钢管脚手架）模板支架安全选用技术使用规程DB11/T583-201517绿色施工管理规程DB11/T513-201818XX市建设工程施工现场安全生产标准化图集2019版19企业标准建筑施工脚手架安全技术标准ZJQ08-SGJB003-201720其他XX棚户区改造项目（1#办公商业楼等3项）

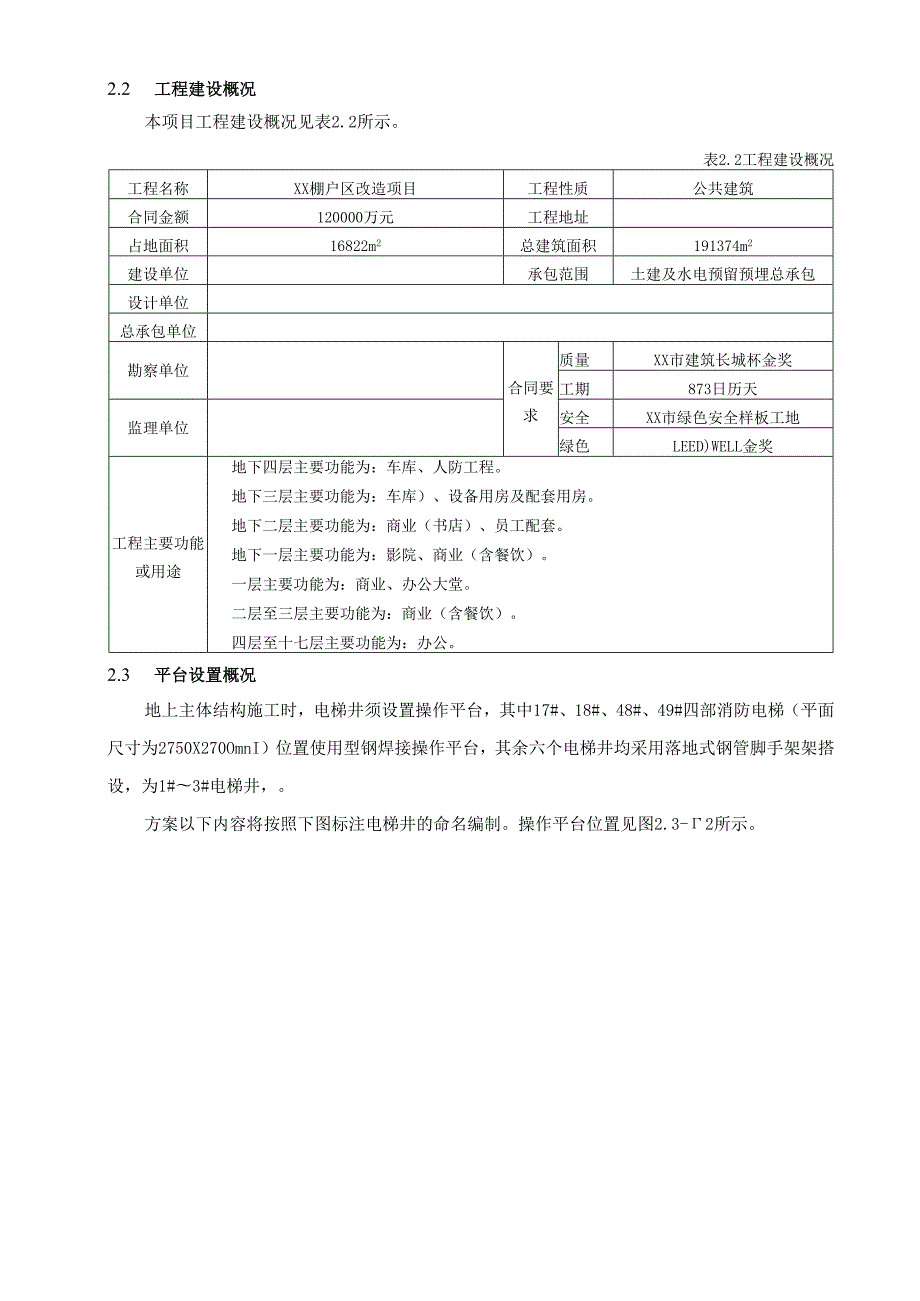

5、施工图纸/21施工组织设计/第二章工程概况2.1 工程地理位置XX棚户区改造项目（1#办公商业楼等3项）位于XX市X,项目见图2.1所示。图略图2.1项目地理位置2.2 工程建设概况本项目工程建设概况见表2.2所示。表2.2工程建设概况工程名称XX棚户区改造项目工程性质公共建筑合同金额120000万元工程地址占地面积16822m2总建筑面积191374m2建设单位承包范围土建及水电预留预埋总承包设计单位总承包单位勘察单位合同要求质量XX市建筑长城杯金奖工期873日历天监理单位安全XX市绿色安全样板工地绿色LEED)WELL金奖工程主要功能或用途地下四层主要功能为：车库、人防工程。地下三层主要功

6、能为：车库）、设备用房及配套用房。地下二层主要功能为：商业（书店）、员工配套。地下一层主要功能为：影院、商业（含餐饮）。一层主要功能为：商业、办公大堂。二层至三层主要功能为：商业（含餐饮）。四层至十七层主要功能为：办公。2.3 平台设置概况地上主体结构施工时，电梯井须设置操作平台，其中17#、18#、48#、49#四部消防电梯（平面尺寸为2750X270OmnI）位置使用型钢焊接操作平台，其余六个电梯井均采用落地式钢管脚手架架搭设，为1#3#电梯井，。方案以下内容将按照下图标注电梯井的命名编制。操作平台位置见图2.3-2所示。图2.3-1西塔核心筒电梯井操作平台设置二UN期百，WTg纠2TqI

7、M48#电梯井2#弟井、.lMsIfeHs；FRMmujMWLl投落地式脚手架操作平台1ST-ikrw型钢操作平等IXOKw)IN110M皿：fHMJMDHflcoJ110剧49#电梯井图2.3-2东塔核心筒电梯井操作平台设置2.4 分项工程概况1）架体搭设概况序号楼栋架体底部标高架体顶部标高架体搭设高度架体搭设宽度11#电梯井-O.150m46.100m46.100m80.950m46.25m34.85m4.8m22#电梯井-O.150m46.100m46.100m80.950m46.25m34.85m2.4m33#电梯井-O.150m46.100m46.25m2.4m46.100m85.2

8、50m39.15m2）依据建办质201831号住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定及XX市房屋建筑和市政基础设施工程危险性较大的分部分项工程安全管理实施细则，“搭设高度24m及以上的脚手架工程”属危险性较大的分部分项工程。第三章施工计划3.1技术准备1）组织专业施工人员熟悉施工图纸，领会设计意图。熟悉各部位截面尺寸、标高，熟悉电梯井操作平台施工方案。准备相应的施工工艺规程、施工质量验收规范、标准等。2）逐级技术交底：项目总工对项目管理人员和施工队伍主要管理人员做方案交底，专业工长以书面形式向各班组做技术交底，班组长再向操作工人进行交底。技术交底要有针对性）可操作性，

9、针对关键部位和质量控制点，提出具体措施和要求。3）对于架体进行计算、验算。4）对于施工用的材料进行统计计算。5）主要的材料、机械、设备进场。3.2 材料机具准备1）主要材料见表3.2-1所示。表3.2-1主要材料一览表序号名称型号数量备注1钢管48.33.Omm/2脚手板50250mm/3模板12mm多层板/4钢丝绳16mm/5木方50100/6顶托36/7扣件直角）旋转）对接扣件/8力矩扳手/59安全网网目边长不大于80mm/10槽钢8#200m11角钢635mm32m12花纹钢板5mm30m213工字钢18#(6m12m)/2)施工机具详见表3.2-2所示。表3.2-2施工机具一览表序号机

10、具名称型号数量功率(KW)1塔吊STT5531台/R80361台/XGT7022-12S2台/2电焊机BX-3004台23.43)材料标准(1)框架电梯井操作平台框架采用8#槽钢，其质量应符合碳素结构钢(GB/T700)中规定要求。(2)花纹钢板电梯井操作平台框架上满铺5mm厚花纹钢板，并焊接牢固。(3)吊环操作平台焊制吊环，吊环采用A18圆钢进行焊制。(4)钢管及扣件采用Q235A级，钢管应光滑，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，不得采用对接焊接钢管。所有进场的脚手架用钢管安排专人按要求逐根检查，符合要求的才能用到本工程，否则按退货处理。(5)各焊缝有效高度应符合规定，焊缝应饱满，焊

11、药应清除干净，不得有未焊透、夹渣)咬肉)裂纹等缺陷。(6)可调顶托丝杠：可调顶托丝杠可以使用Q235A实心钢棒。丝杠插入立杆长度不得少于150mmo(7)木方：截面尺寸为50mmxl001三0进场时，要求厂家提供相关的强度检测报告，同时要检查木方的截面尺寸。(8)脚手板：木脚手板材质应符合现行国家标准木结构设计规范(GB50005)二级材质的规定。木脚手板使用前为防止破裂损坏，在距跳板两端8cm处用8#铅丝紧箍两道并钉固。禁止使用有扭纹、破裂和横透疝的木板。3.3 施工进度计划本工程电梯井施工平台使用时间为2021.3.10l.8.100第四章型钢操作平台方案设计4.1 电梯井操作平台构造电梯

12、井操作平台尺寸为2670X262OIlInb框架、立柱及斜撑由Q235级8#槽钢满焊，水平系梁采用63X5则等边角钢焊接，顶部铺设5mm厚钢板与槽钢焊接，对称布置4个中18吊环与槽钢满焊，平台四周距墙边40mm。平台支撑在下一层顶板电梯井门洞口剪力墙连梁上，支撑件在梁顶面支撑长度巳200mm,支撑件与立柱之间采用短斜撑连接，保证其稳定性。4.2 电梯井操作平台安制作安装电梯井操作平台制作及安装见图4.2-2所示。图4.2-2电梯井操作平台安装三维效果图第五章落地式脚手架操作平台方案设计5.1 电梯井操作平台架体设计东）西塔电梯井为镜像关系，电梯井操作平台架为多排落地式脚手架，搭设标高自首层-0

13、150起，采取分段搭设的方式，在结构11层（标高：46.100m）进行分段，与首层基础相同，架体纵距为1500mm,横距为1200mm,横杆步距为1200mm500mm1800mm,1#电梯井存在低区与高区相交部位,低区的架体到顶后直接使用U型托及木方支顶在楼板上,高区部分的架体向上搭设并做好连墙措施。3#电梯井内20#、47#电梯在11层位置单独进行操作架搭设。电梯井操作平台架体平面布置见图5.1-1所示。图5.1-1操作平台架体平面布置图1#电梯井架体布置侧、正立面图详见图5.1-23所示。80.95079.25072.80068.35063.90059.45055.00046.1004

14、1.65037.20032.75028.30023.85019.400图5.1-21#电梯井侧立面图1004l.5037.20032.75028.300图5.1-31#电梯井正立面图2#电梯井架体基础设置纵横向双层18#工字钢基础，架体布置侧、正立面图详见图5.1-45所示。80.95079,25072.80068.35037,200图5.1-42#电梯侧立面图4610041.65037700勿/W28.JOC23.&501948H颊10.100图5.1-52#、3#电梯井正立面图3#电梯井架体布置侧、正立面图详见图5.1-6所示。85.25080.95079,25072.80068.350图

15、5.1-920#、47#电梯井正立面图5.2 架体构造1）架体基础1#电梯井操作架工字钢基础设置见图5.2-1所示。落地式脚手架基础为18#工字钢，两端支撑在结构梁上。架体工字钢基础两侧开口处应使用木模板设置L型盖板，并粘贴红白相间警示条，见图5.2-2所示。图5.2-2工字钢基础端部L型盖板预留洞2#、3#电梯井工字钢基础需穿过剪力墙，剪力墙施工时提前留洞，洞口尺寸每边多预留20mm,钢梁穿过后使用木楔塞紧，见图5.2-3所示。100X200x1Omm标10mrnWhW三l图5.2-32#、3#电梯井基础设置及剪力墙预留洞示意图1#电梯井工字钢与梁交接部位焊接100X200XlOmm钢板进行

16、限位,见图5.2-4所示，焊接时必须满焊，保证焊接质量。工字钢基础沿电梯井纵向的限位使用钢管并在两侧安装扣件锁紧，必要时设置两道，防止脱开，见图5.2-5所示。图5.2-4工字钢与混凝土梁交接部位限位措施工程神J048Jx3.6mm雨曾0/O图5.2-5纵向限位措施2#、3#电梯井部位工字钢纵横向相交，在工字钢基础搭设时，接触部位焊接固定。涉及到工字钢对接时，对接部位应沿接触面满焊，在工字钢腹板两侧各设置3根C12钢筋与工字钢焊接，加强对接节点，见图5.2-6所示。18#工学锢2）架体的构造（1）立杆：相邻两立杆的接头位置错开布置在不同的步距内，其在高度方向上的错开距离不得少于500mmo连接

17、立杆的对接扣件开口方向应朝内。（2）纵向水平杆（大横杆）：纵向水平杆设置在立杆的内侧，长度不宜小于3跨，其与立杆之间用直角扣件连接，纵向水平杆接长采用对接扣件连接。两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的l3o如图5.2-7所示。A-A期向水平杆对投一失布（。）接头不在同步内（立面）,（力接哄不在同晤内（平面）卜立Ib2-纵向水平Ib3横向水平针图5.2-7水平杆接头设置（3）横向水平杆（小横杆）：应搭于纵向水平杆之上。主节点处必须设置横向水平杆横向水平杆两端均应采用直角扣件固定

18、在纵向水平杆上。剪力墙结构梁O163璃钢丝维CSJ16H三图5.2T4钢丝绳与结构拉结节点5.3 架体搭设D脚手架的搭设搭设前应对钢管、扣件、脚手板等进行检查验收，严禁使用不合格产品。做好架体工字钢的限位措施，防止使用过程中偏位。架体的搭设顺序为：安装工字钢基础一立杆一纵向扫地杆一横向扫地杆一第一步纵向水平杆一第一步横向水平杆一第二步纵向水平杆一第二步横向水平杆一连墙杆（每楼层设置一组）一第三步纵向水平杆一依以上顺序直至搭设至施工所需高度。剪刀撑、连墙件应随架体的升高同步搭设。脚手板的铺设，在架体架作业层沿纵向铺设脚手板，用镀锌钢丝将脚手板与平台架体绑扎牢固。2)架体的拆除(1)拆除作业应按确

19、定程序进行拆除：安全网一脚手板一小横杆一大横杆一立杆一脚手板。(2)拆除平台前应全面检查架体的扣件连接、连墙件、卸荷钢丝绳等是否符合构造要求，并对施工人员进行安全技术交底。(3)清除架体上的杂物及地面的障碍物(4)拆除要求拆除作业必须按先搭后拆原则由上而下逐层拆除，严禁上下同时作业。连墙杆及卸荷钢丝绳必须随架体逐层拆除，严禁先将连墙杆或卸荷钢丝绳整层或数层拆除后再拆架体。当拆除至下部最后一根立杆高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙杆。拆除时，各构配件应通过人工传递或设备运输至地面，严禁将构配件抛至地面。5.4 施工荷载控制本脚手架主要功能为电梯井内操作平台。因此，建筑垃圾和多余

20、材料要及时清理。架体上不准存放大量材料、过重的设备。平台容许承载力均布荷载为2KNm2.第六章季节性施工6.1 高温期施工D高温期间，组织有关人员按照方案要求进行技术交底，及时调整炎热时间段的上下班时间，避开高温时间段，错峰施工，合理安排作息时间；2)保证干净卫生的饮用水及防暑降温物资的供应；3)食堂设置食品留样，保证食品新鲜，严禁冷荤、冷素食品，严禁购买变质食物，防止人员食物中毒；4)搭设期间处于高温期间，搭设人员配备手套，避免因太阳照射造成钢管扣件温度较高烫伤，或造成高空坠物。6.2 雨期施工1)对雨期施工的脚手架连墙件、卸荷钢丝绳等每周进行安全检查，对于脚手架周围的排水设施认真清理修复，

21、确保排水有效)不冲不淹，不陷不沉，发现问题及时处理；2）每次大风或降雨之后，必须组织人员对脚手架及基础进行复查，特别注意架体的搭设质量和安全要求以及垂直度；3）雨后高空作业人员应穿胶底鞋，注意防滑；4）雨期施工期间对架体安排专人巡检维修，确保扣件拧紧，各部位拉结到位；5）搭设至屋面层时，架体做好防雷接地；6）雷雨天气注意安排工作，避免作业人员直接暴露在建筑物最高处，防止雷电伤人。第七章绿色文明施工7.1绿色施工D根据施工进度、材料周转时间、库存情况等制定架体搭设材料进场计划，并合理确定进场时间和批次，避免进场过多，造成积压，过多占用场地。2）对周转材料进行保养维护，维护其质量状态，延长其使用寿

22、命。按照材料存放要求进行材料装卸和临时保管，避免因现场存放条件不合理而导致浪费。3）重复使用密目式安全立网，将拆除后将不能周转使用的安全立网进行裸土覆盖，实现再利用的同时起到抑尘的作用。4）施工现场材料堆场等布置最大限度地缩短运输距离，靠近已有交通线路或即将修建的正式或临时交通线路。5）材料堆场地面均采用混凝土硬化，并每天清扫，经常撒水降尘。6）施工现场加强噪音控制，设置噪声监测点，实施动态监测。7）严格控制施工作业中的噪音，脚手架搭拆应尽可能将以上工作安排在非正常休息时间进行。8）在架体搭拆过程中，要求钢管要符合搭拆程序，特别在拆除工作中，不允许从高空抛丢钢管、扣件或构件。7.2文明施工1）

23、进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。2）进入施工现场的人员要爱护场内的各种绿化设施和标示牌，不得践踏草坪、损坏花草树木、随意拆除和移动标示牌。3）严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。4）脚手架搭设人员必须是持有特种作业人员操作资格证，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。5）上架子作业人员上下均应走人行梯道，不准攀爬架子。6）护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。7）脚手架验收

24、合格后任何人不得擅自拆改，如需做局部拆改时，须经主管工程师同意后由架子工操作。8）不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面，不准推车在架子上跑动，塔吊起吊物体时不能碰撞和拖动脚手架。9）不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。10）在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板，以及扣件绑扎扣等所有架子部件。11）拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。12）脚手架使用时间较长，因此在使用过程中需要进行检查，发现基础下沉、杆件变形严重、防护不全、拉结松动等问题要及时解决。13）要保

25、证脚手架体的整体性，不得与井架一并拉结，不得截断架体。14）施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱扔。15）不使用的工具要放在工具袋内，防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。16）脚手架堆放场应做到整洁、摆放合理、专人保管，并建立严格领退料手续。17）施工人员应做到活完料净脚下清，确保脚手架施工材料不浪费。18）运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。19）六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板上有

26、无积水等物。若有则应随时清扫，并要采取防滑措施。第八章安全施保证措施8.1 材质及其使用的安全技术措施D扣件的紧固程度不应小于40Nm,且不应大于65N加。对接扣件的抗拉承载力为3kN。扣件上螺栓应保持适当的拧紧程度。2）对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。3）各杆件端头伸出扣件盖板边缘的长度不应小于100力他钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。4）外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹蔑、塑料混用。5）严禁将外径不同的钢管混合使用。8.2 脚手架搭设的安全技术措施D脚手架的基础必须经过夯实处理

27、满足承载力要求。2）搭设过程中应划出工作标志区，禁止行人进入，统一指挥，上下呼应，动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。3）脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。4）脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。5）在搭设过程中应由总工、安全员、架子班长等进行检查、验收。每两步验收一次。8.3 脚手架上施工作业的安全技术措施1）结构施工阶段外脚手架每支搭一层完毕后，经项目部总工、安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部

28、件。2）严格控制施工荷载，脚手板不得集中堆料，结构期间施工活荷载不得大于3匹力确保较大安全储备。3）施工时不允许多层同时作业，同时作业层数不得超过一层。4）当作业层高出其下连墙件3.6%以上，且其上尚无连墙件时，应采取适当的临时撑拉措施。5）定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。模板支撑体系、缆风绳等严禁与外架连接。8.4 脚手架拆除的安全技术措施D拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。2）架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆

29、及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。3）拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。4）拆除时要统一指挥，上下呼应，动作协调，需解开与另一人有关的扣件时，应先通知对方采取防范措施，以防坠落。5）在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。6）每天拆架下班时，不应留下隐患部位。7）拆架时严禁碰撞脚手架附近电源线，以防触电。8）所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。9）所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。10）拆下的零配件要装入容器内，用

30、吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。8.5应执行的强制性条文本外架施工和使用期间应执行的强制性条文如下，应重点检查：1）钢管上严禁打孔。2）当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时，除计算底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算；3）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；4）脚手架必须设置纵）横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200腿处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆

31、向低处延长两跨与立杆固定，高低差不应大于1他靠边坡上方的立杆轴线到边坡的距离不应小于500%他5）立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。6） 一字型）开口型脚手架的两端必须设置连墙件。连墙件的垂直间距不应大于建筑物的层高，并不应大于4%（两步）。7）连墙件必须采用可承受拉力和压力的构造。8）高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；9） 一字型、开口型双排脚手架的两端均必须设置横向斜撑；10）当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。11）脚手架必须配合施工进度搭设，一次高度不

32、应超过相邻连墙件以上两步。12）严禁将外径、材质不同及壁厚不达标的钢管混合使用；13）剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。14）拆除作业必须由上而下逐层进行，严禁上下同时作业；15）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固；16）各构配件严禁抛掷至地面；17）旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；18）脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB5036考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。19

33、作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备。20）在脚手架使用期间，严禁拆除下列杆件：主节点处的纵、横向水平杆，纵、横向扫地杆；连墙件。第九章验收要求9.1材料进场的检查与验收内容及标准序号项目要求抽检数量检查方法1技术资料营业执照、资质证明、生产许可证、产品合格证、质量检测报告、相关合同要件检查资料2木材不得使用腐朽、霉变、虫蛀、折裂、枯节的木材。主要承重构件应选用针叶材。规格、全数游标卡尺）盒尺等检测工具尺寸符合方案计算要求3钢管钢管表面应平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕、深的划道

34、及严重锈蚀等缺陷，严禁打孔；钢管外壁使用前必须涂刷防锈漆，钢管内壁宜涂刷防锈漆全部目测4钢管外径及壁厚外径48.3mm；壁厚大于等于3mmo3%游标卡尺测量5扣件不允许有裂缝、变形、滑丝的螺栓存在；扣件与钢管接触部位不应有氧化皮；活动部位应能灵活转动，旋转扣件两旋转面间隙应小于1mm；扣件表面应进行防锈处理全数目测6U型托可调托撑与螺母捏合长度不得少于6扣，实心丝杆直径不小于36mm,插入立杆内的长度不得小于150mmO3%钢板尺测量9.2平台架搭设的检查与验收内容及标准平台架保证项目的检查评定应符合下列规定：1)施工方案应按规定组织专家论证。2)平台架基础：(1)落地运输接料平台架基础为底板

35、或楼板，基础应坚实、平整，承载力应符合设计要求，并应能承受支架上部全部荷载。(2)落地运输接料平台架底部应按规范要求设置底座、垫板、垫板规格应符合规范要求。(3)落地运输接料平台架底部纵横向扫地杆的设置应符合要求。(4)当落地运输接料平台架设在露面结构上时，应对露面结构强度进行验算，必要时应对楼面结构采取加固措施。3)平台架构造(1)立杆间距、水平杆步距应符合设计和规范要求，搭设时是否按照施工方案实施。(2)竖向水平剪刀撑的设置应符合设计和规范要求，搭设时是否按照施工方案实施。脚手架搭设过程及使用前的检查与验收序号项目技术要求允许偏差(mm)检验方法备注1基础及楼底座或垫不晃动)滑动观察面块不

36、沉降-10观察2立杆垂直度5%o,且WloO用经纬仪或吊线和卷尺3杆件间距步距20钢板尺纵距50钢板尺横距20钢板尺4水平加强层)竖向剪力撑按规范要求设置钢板尺钢管扣件紧固力矩检查对扣件螺栓的紧固力矩进行抽查，抽查数量应符合建筑施工扣件式钢管脚手架安全技术规范(JGJ130)的规定，对梁底扣件应进行100%检查。安装扣件数量(个)抽检数量(个)扭力矩值范围检验方法允许的不合格数5190540Nm65Nm随机抽取，力矩扳手测扭力矩091-150811512801312815002025011200323120132005059.3质量验收程序及参加人员D质量验收程序(1)平台架体搭设前，检查立杆

37、地基、钢管、扣件等是否符合方案要求，未经监理单位同意不得搭设。(2)平台架体搭设应在施工员指导和专职安全员监督下实施，监理人员应加强过程监控，并做好相应的施工日记、监理日记。搭设人员应当严格执行施工专项方案及有关安全技术规定，底座、立杆应准确定位。(3)平台架体搭设过程和完毕后，项目部派专人采用扭力扳手对扣件螺栓拧紧扭力矩进行检查并形成书面记录，并报监理单位进行旁站监理。抽样方法应按随机分布原则进行,适当加大受力较大部位的抽检数量。抽检的数量为扣件数量的10%,不合格率超过抽检数量10%的应全面检查，直至合格为止。(4)施工和监理单位应严格检查和验收程序，应对照有关标准、规范和专项施工方案提出

38、的具体要求进行检查和验收。架体搭设完成后应进行验收并形成书面验收意见，施工单位技术负责人应到场参与验收，未经验收合格不得进入钢筋安装工序。2)验收参加人员(1)总承包单位和分包单位技术负责人或授权委派的专业技术人员、项目负责人、项目技术负责人、专项施工方案编制人员、项目专职安全生产管理人员及相关人员；(2)监理单位项目总监理工程师及专业监理工程师；(3)有关勘察、设计和监测单位项目技术负责人。第十章应急预案1.1 1应急预案领导小组应急救援领导小组成员名单如下：表10.1应急预案领导小组小组职务岗位级别姓名联系电话备注组长项目经理副组长生产经理总工安全总监组员区段长技术主管安全工程师测量主管办

39、公室主任1.2 领导小组各成员责任救援组组长对救援工作布置展开，各种抢险工作作出批示，并细化抢险救援期间各职能，具体到人责任清楚，具体如下：l):负责抢险救援工作整体协调组织，对现场情况及时向上级部门汇报。2)xx：成立现场应急抢险小组，包含劳务分包队伍的部分工人，人员数量不少于50人，根据险情随时抽调人员，确保现场一线有足够的抢险人员。同时配备抢险装备，落实物资)机械等准备工作是否具备条件，在第一时间赶赴现场组织抢险自救互救工作。3)xx：针对现场情况及时做出架体加固处理措施，并事后恢复生产的技术准备。4)xx：负责联系XX市总医院，作为社会医疗资源联络，将其设立为定点医院。5)其他人听从救

40、援领导小组的领导，第一时间安排相应工作。1.3 应急救援程序安全事故一旦发生，按下列程序进行事故报告和紧急救援。安全事故报告程序事故第一发现人一现场值班室一急救人员一项目经理一应急救援办公室一公司应急领导小组。事故发生后第一发现人须立即报告项目经理，按公司要求项目经理在事故发生30分钟内报告公司应急领导小组办公室。施工应急救援程序事故发生一保护事故现场一控制事态一组织抢救和救援一疏导人员一事故情况和伤亡情况调查一报告当地生政府安全应急救援体系救援小组在第一时间赶赴现场，同时保护事故现场，控制事态的进一步发展，展开救援工作。为使得现场每位管理人员及工人了解应急预案，安全总监吕其伟负责将抢险流程图

41、及应急领导小组成员和联系方式张贴在办公区、生活区明显位置。应急救援流程见图10.3所示。图10.3应急救援流程图1.4 应急救援医疗急救通讯联络火警：119；救护：120；匪警与刑事案件及有员工死亡事故：no；工地内交通事故：122项目应急救援医院为XX市医院，距离约7.0公里，车程约为20分钟，医院位于X号,医院应急电话为：XX,医院路线图如下:图略图10.4应急救援路线第十一章计算书1#井道操作平台计算书计算依据：1)建筑施工扣件式钢管脚手架安全技术规范JGJ130-2On2)建筑结构荷载规范GB50009-20123)钢结构设计规范GB50017-20174)混凝土结构设计规范GB500
