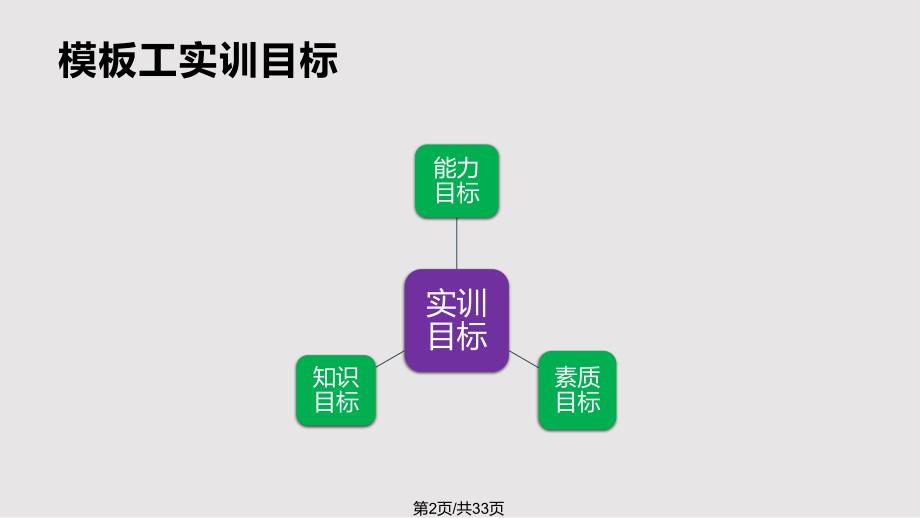

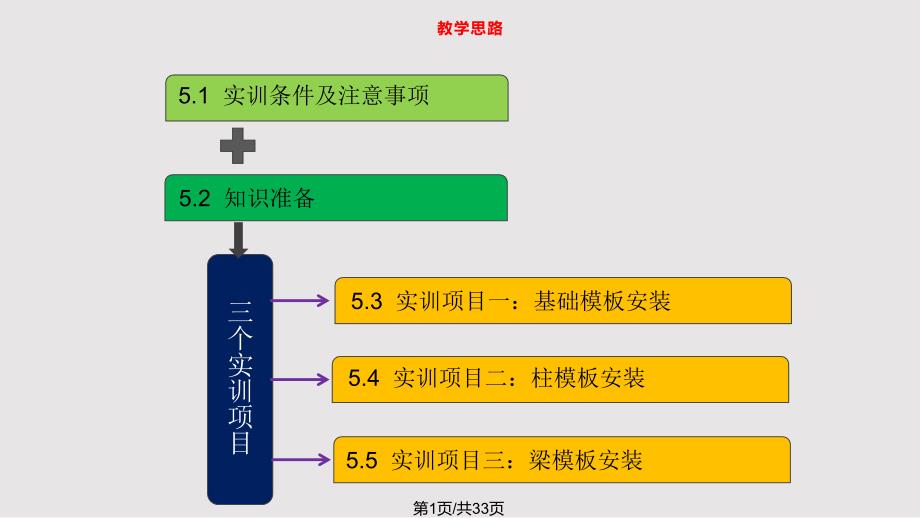

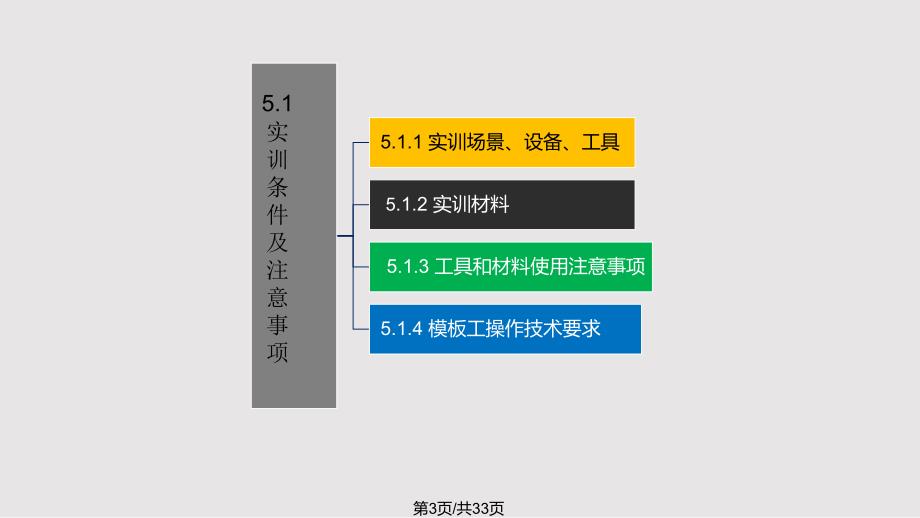

1、教学思路5.1 实训条件及注意事项5.2 知识准备5.3 实训项目一：基础模板安装5.4 实训项目二：柱模板安装5.5 实训项目三：梁模板安装三个实训项目第1页/共33页模板工实训目标实训目标能力目标素质目标知识目标第2页/共33页 5.1.1 实训场景、设备、工具 5.1.2 实训材料 5.1.3 工具和材料使用注意事项 5.1.4 模板工操作技术要求5.1实训条件及注意事项第3页/共33页5.1.1 实训场景、设备、工具模板工实训工位照片见图5-1。场地要求地面宽敞、平整，各小组之间应有足够的活动区域。模板实训常用机具有：撬棍、活扳手、电钻、水平尺、靠尺、钢卷尺、托线板、墨斗、爬梯、斧子、
2、圆锯、手锯、压刨、钉锤、大锤等。第4页/共33页5.1.2 实训材料模板工实训材料表 材料名称备注定型组合钢模板长度为600、750、900、1200、1500mm；宽度为100、150、200、300 mm。定型钢角模阴阳角模、连接角模连接件U形卡、L形插销、3形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺栓等支承件柱箍、钢管支柱、钢斜撑、木材等其他18mm胶合板、木方、钢管支撑、铁丝、铁钉隔离剂不宜且废机油第5页/共33页5.2 知识准备5.2.1 模板的作用5.2.2 模板及其支撑的要求5.2.3 模板及其支撑的分类第6页/共33页模板（又称模型板或面板）支撑体系紧固件模板工程系统第7页/
3、共33页模板及其支撑的要求有足够的承载力、刚度和稳定性模板支撑材料坚固，安装正确结构和构件各部位形状尺寸和相互位置准确构造简单、拆装方便接缝严密、不应漏浆经济、省料第8页/共33页木模板、钢模板、钢木模板、钢竹模板、竹（木）胶合板模板、塑料模板、玻璃钢模板、铝合金模板、预应力混凝土模板等按面板所用的材料不同划分基础模板、梁模板、柱模板、楼板模板、墙模板、壳模板和烟囱模板等按结构构件的类型不同划分组合式模板（如木模板、组合钢模板）、工具模板（如大模板、滑模、爬模等）和永久性模板等按形式及施工工艺不同划分定型模板（即定型组合模板，如小钢模）和非定型模板（散装模板）按模板规格型式不同划分模板的分类第
4、9页/共33页模板支撑的分类木支撑扣件式钢管支撑碗扣式钢管支撑框式（门式）钢管支撑按其使用材料不同划分第10页/共33页模板工实训项目5.3 实训项目一：基础模板安装5.4 实训项目二：柱模板安装5.5 实训项目三：梁模板安装第11页/共33页5.3 实训项目一：基础模板安装5.3.1 工作任务级教学要点工作任务：按要求制作一阶形基础模板。5.3.2 实训施工准备5.3.3 操作要点5.3.4 质量要求5.3.5 学生工作页和实训考核验收表见教材附表5-1、附表5-2。第12页/共33页教学参考要点见表5-1。表5-1 基础模板安装教学参考要点实训项目基础模板安装实训课时8实训目标1.熟悉基础
5、模板安装的安全技术要求。能正确准备、使用劳动防护用品。2.能计算材料及工具的用量，编制材料需用量计划，正确进行模板材料、工具安装、施工场地的准备工作。3.熟悉基础模板的基本组成与构造，掌握基础模板的安装和拆除施工工艺。4.掌握模板工程的质量通病，能分析其原因并提出相应的防治措施和解决办法；熟悉模板工程检查验收内容，能按照相关质量标准进行自检和互检。操作技能1.模板材料及制作、安装工具的检查2.按要求进行独立基础模板的制作安装3.模板工程的检查与验收4.模板的拆除理论知识1.基础模板的组成与构造2.基础模板的搭设与拆除3.模板制作安装的安全技术要求4.模板的检查、验收教学重点1.模板制作的材料、
6、工具的准备与验收2.模板制作安装与拆除的施工工艺3.安全操作及规范要求教学难点1.基础模板的平面尺寸控制2.模板的稳定性、坚固性第13页/共33页5教师对学生的计划进行指导和修正，并指导学生按照计划清点和搬运材料和工具。4学生提出基础模板材料计划、工具计划。3对照学生工作页，学生完成基础模板配板设计。2学生对照模板图和任务书，完成基础模板安装的工作计划。1对照实训基地的基础模板成品，教师讲解基础模板的构造和施工注意事项。5.3.2 实训施工准备第14页/共33页5.3.3 操作要点模板构造工艺流程模板安装操作要点模板拆除操作要点第15页/共33页图5-3 阶形基础模板1-拼拼板；2-斜撑；3-
7、木桩；4-铁丝第16页/共33页平整基底至设计标高根据设计要求施工混凝土垫层根据基础轴线弹出模板安装边线按此线安装基础侧板定位后用斜撑固定侧板，并用楞木将相邻模板连成整体。一般工序第17页/共33页独立基础模板安装与拆除的一般步骤抄平放线拼装下阶模板拼装上阶模板按质量要求进行自检、互检及质量评定模板拆除先拆除上阶模板再拆除下阶模板。先拆除斜撑与平撑，然后用撬杠、钉锤等工具拆下 4 块侧板。第18页/共33页 表5-2 现浇独立基础模板安装的允许偏差及检验方法 注：检验轴线位置时，应沿纵、横两个方向量测，并取其中的最大值。项目允许偏差（mm）检验方法轴线位置5钢尺检查底模上表面标高5水准仪或拉线
8、钢尺检查基础台阶尺寸10钢尺检查相邻两模板表面高低差2钢尺检查相邻两模板表面平整度52m靠尺和塞尺检查第19页/共33页5.4 实训项目二：柱模板安装5.4.1 工作任务级教学要点工作任务：制作一几面尺寸为300mm300mm，高1.2m的柱模板。5.4.2 实训施工准备5.4.3 操作要点5.4.4 质量要求5.4.5 学生工作页和实训考核验收表见教材附表5-3、附表5-4。第20页/共33页教学参考要点见表5-3。表5-3 柱模板安装教学参考要点实训项目柱模板安装实训课时8实训目标1.熟悉柱模板安装的安全技术要求。能正确准备、使用劳动防护用品。2.能计算材料及工具的用量，编制材料需用量计
9、划，正确进行模板材料、工具安装、施工场地的准备工作。3.熟悉柱模板的基本组成与构造，掌握柱模板的安装和拆除施工工艺。4.掌握模板工程的质量通病，能分析其原因并提出相应的防治措施和解决办法；熟悉模板工程检查验收内容，能按照相关质量标准进行自检和互检。操作技能1.模板材料及制作、安装工具的检查2.按要求进行柱模板的制作安装3.模板工程的检查与验收4.模板的拆除理论知识1.柱模板的组成与构造2.柱模板的搭设与拆除3.柱模板制作安装的安全技术要求4.模板的检查、验收教学重点1.模板制作的材料、工具的准备与验收2.模板制作安装与拆除的施工工艺3.安全操作及规范要求教学难点1.柱模板的平面尺寸控制2.柱模
10、板的垂直度控制2.柱模板的稳定性、坚固性第21页/共33页5教师对学生的计划进行指导和修正，并指导学生按照计划清点和搬运材料和工具。4学生提出柱模板材料计划、工具计划。3对照学生工作页，学生完成柱模板配板设计。2学生对照柱模板图和任务书，完成柱模板安装的工作计划。1对照实训基地的柱模板成品，教师讲解柱模板的构造和施工注意事项。5.4.2 实训施工准备第22页/共33页矩形柱模板四面侧板柱箍支撑1.两对面侧板为长条板用木档纵向拼制：另两对面用短扳横向逐块钉在上面，两头要伸出纵向板边，以便于拆除。纵向侧板和横向侧板厚均为18mm。在柱模底用小方木钉成方盘，用于固定。2.柱子边侧模都采用纵向模板，则
11、模板横缝较少。两种构造做法第23页/共33页弹线找平、定位底框组装柱模安装柱箍安装拉杆或斜撑校正垂直度模板预检柱模板安装步骤第24页/共33页 表5-4 现浇柱模板安装的允许偏差项目允许偏差（mm）轴线位置5底模上表面标高5截面内部尺寸柱10柱、墙、梁+4，-5层高垂直度不大于5m6大于5m8相邻两模板表面高低差2mm2表面平整度5mm5第25页/共33页5.5 实训项目三：梁模板安装5.5.1 工作任务级教学要点工作任务：制作一几面尺寸为250mm500mm，长1.2m的梁模板。5.5.2 实训施工准备5.5.3 操作要点5.5.4 质量要求5.5.5 学生工作页和实训考核验收表见教材附表5
12、5、附表5-6。第26页/共33页教学参考要点见表5-5。表5-5 梁模板安装教学参考要点实训项目梁模板安装实训课时8实训目标1.熟悉梁模板安装的安全技术要求。能正确准备、使用劳动防护用品。2.能计算材料及工具的用量，编制材料需用量计划，正确进行模板材料、工具安装、施工场地的准备工作。3.熟悉梁模板的基本组成与构造，掌握柱模板的安装和拆除施工工艺。4.掌握模板工程的质量通病，能分析其原因并提出相应的防治措施和解决办法；熟悉模板工程检查验收内容，能按照相关质量标准进行自检和互检。操作技能1.模板材料及制作、安装工具的检查2.按要求进行梁模板的制作安装3.模板工程的检查与验收4.模板的拆除理论知
13、识1.梁模板的组成与构造2.梁模板的搭设与拆除3.梁模板制作安装的安全技术要求4.模板的检查、验收教学重点1.模板制作的材料、工具的准备与验收2.模板制作安装与拆除的施工工艺3.安全操作及规范要求教学难点1.梁模板的平面尺寸控制2.梁模板的垂直度控制2.梁模板的稳定性、坚固性第27页/共33页5教师对学生的计划进行指导和修正，并指导学生按照计划清点和搬运材料和工具。4学生提出梁模板材料计划、工具计划。3对照学生工作页，学生完成梁模板配板设计。2学生对照梁模板图和任务书，完成梁模板安装的工作计划。1对照实训基地的梁模板成品，教师讲解梁模板的构造和施工注意事项。5.5.2 实训准备第28页/共33
14、页侧 板 用 厚118mm的 木夹 板 条(裁 割)，底 板 用 厚18mm木 夹 长条扳，均加木挡拼制，或用整块板。梁模板组成侧板底板夹木托木粱箍支撑图5-7 梁模板第29页/共33页有主次梁时，要待主梁模板安装并校正后才能进行次梁模板安装。梁模板安装后再拉中线检查、复核各梁模板中心线位置是否正确。弹线搭设梁模板支撑安装梁底模板安装梁侧模板检查校正梁模板安装步骤1）平整夯实地面，在支柱下脚铺设垫板2）搭设通长脚手板3）安装支柱（又称琵琶撑、顶撑）第30页/共33页 表5-6 现浇梁模板安装的允许偏差项目允许偏差（mm）轴线位置5底模上表面标高5截面内部尺寸柱10柱、墙、梁+4，-5层高垂直度不大于5m6大于5m8相邻两模板表面高低差2mm2表面平整度5mm5第31页/共33页谢谢！第32页/共33页感谢您的观看。第33页/共33页
