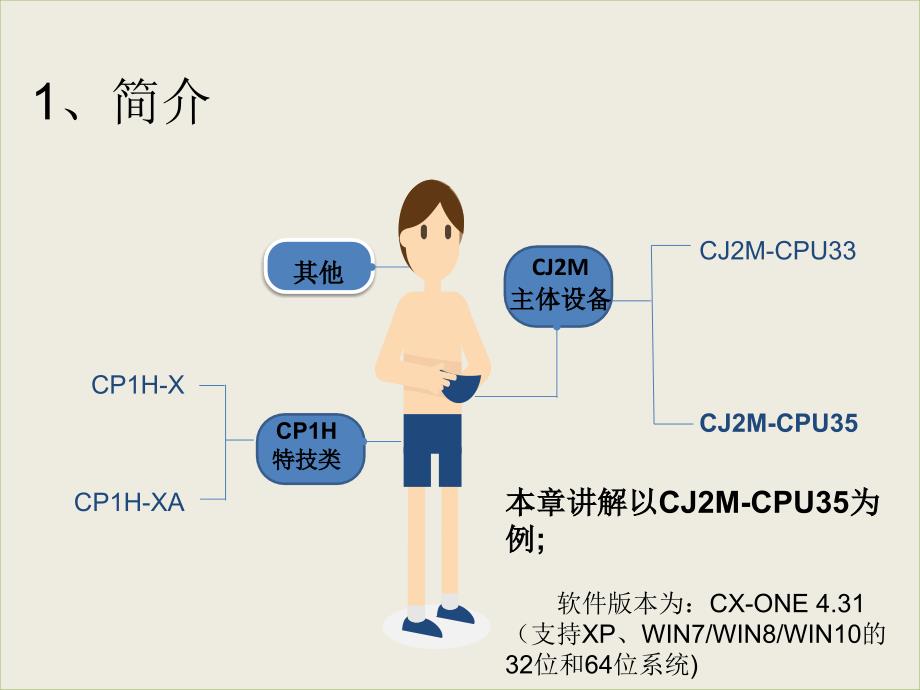

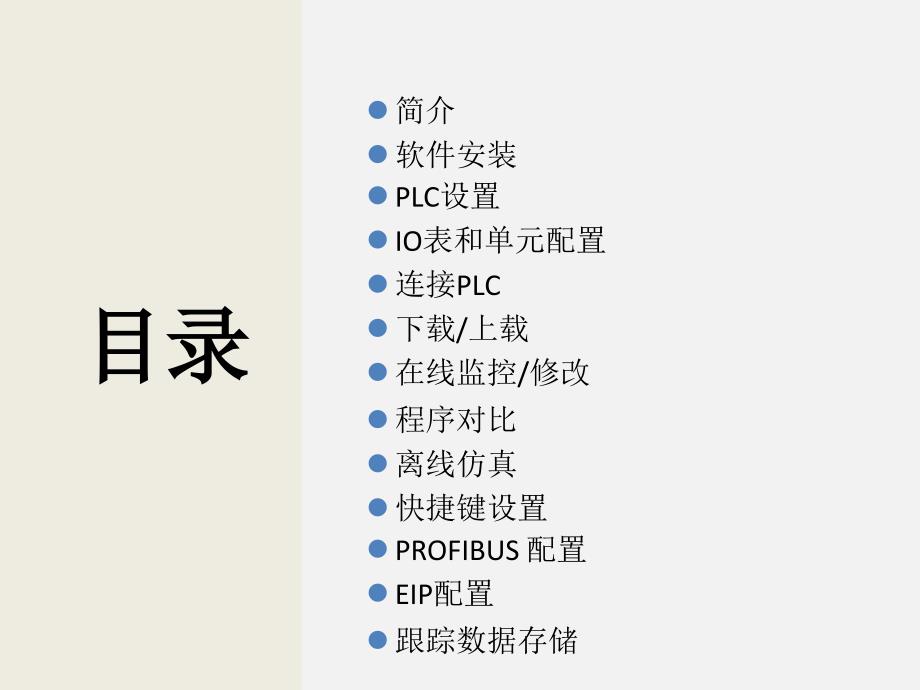

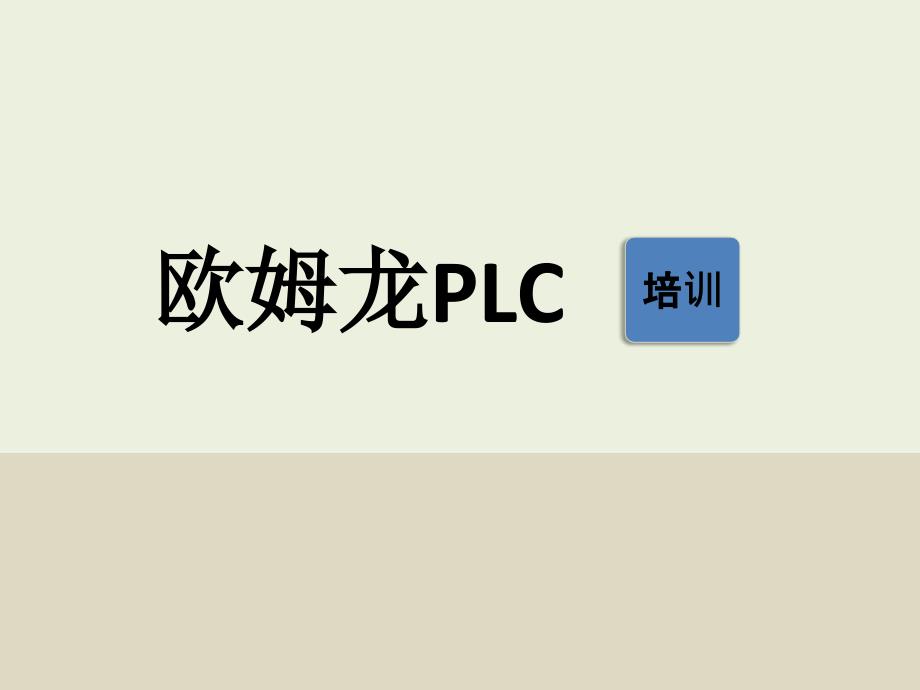

1、1套就够了演讲者:aboobee2015.12.15培培训欧姆龙欧姆龙PLC目录目录l简介l软件安装lPLC设置lIO表和单元配置l连接PLCl下载/上载l在线监控/修改l程序对比l离线仿真l快捷键设置lPROFIBUS配置lEIP配置l跟踪数据存储CJ2M主体设备主体设备CJ2M-CPU35CP1H特技类特技类CP1H-XCP1H-XA其他其他CJ2M-CPU33本章讲解以本章讲解以CJ2M-CPU35为为例例;软件版本为:CX-ONE4.31(支持XP、WIN7/WIN8/WIN10的32位和64位系统)1、简介JohnSmithJohnSmithJohnSmith2、软件安装1、设置电脑

2、设置电脑 IP 与与PLC默认默认IP同一网段同一网段,欧姆龙PLC默认IP地址:192.168.250.13、PLC硬件拨码:硬件拨码:16x1拨D,16X0拨3,转为十进制为211,单元号拨0。2、通过网页修改通过网页修改PLC的的IP地址地址:网页地址:192.168.250.1/C00.HTM密码:ETHERNET3、PLC设置CPU模块IO模块和PROFIBUS通讯模块:须与现场硬件配置一致文字列表4、IO表和单元设置5、连接PLC1、网线连接、网线连接2、USB数据线连接数据线连接程序连接PLC前状态栏(离线),点击 按钮,进入在线状态。程序进入在线状态后,通过上载/下载按钮分别实

3、现上载程序和下载程序的功能。6、程序下载/上载 程序在线后默认为监控模式,可以监控PLC各信号的运行状态,如需部分修改信号点,可以选择离线修改,也可以切换到编程模式,进行小修改。PHOTOTITLEHERE7、在线监控/修改 离线状态下,点击文件比较程序,找到要与现有程序对比的程序文件,比较两个程序文件中的异同。1、在线对比、在线对比2、离线对比、离线对比 在线状态下,点击“程序比较”按钮,使现有程序与PLC中的程序实现对比,发现异同。8、程序对比TEXTHERE 在查看程序逻辑或验证程序修改后是否正确,而身边没有PLC硬件,这时就用到了PLC软件的模拟仿真功能。软件安装正确的话,打开程序后,

4、仿真”按钮是亮的,点击后,进入仿真状态9、离线仿真 调试过程中,经常需要强制/取消IO信号,有时一次要对好几个信号进行处理,使用快捷键省时省力。PHOTOTITLEHERE10、快捷键修改强调单个观察点 PROFIBUS通讯,用于实现PLC对驱动器的控制,现场硬件不变,程序也是不要改的。连接PLC后,选择在线,之后将配置文件下载到PLC中。如果需要查看配置文件的具体内容,则需要安装相应的GSD文件。11、PROFIBUS通讯设置物之外观物之外观强调单个观察点 EIP通讯用于PLC与PLC之间的通讯,以魅力戏曲为例,用于车子之间、车子与转盘之间的通讯,只需将配置文件下载到PLC中即可。12、EIP通讯配置12、跟踪数据存储 利用以上的程序块,将所需监控的数据存储到E区里面,待监测完成后,再将数据转化为十进制的数据,复制到Excel表里面,制作出相应的曲线图。
