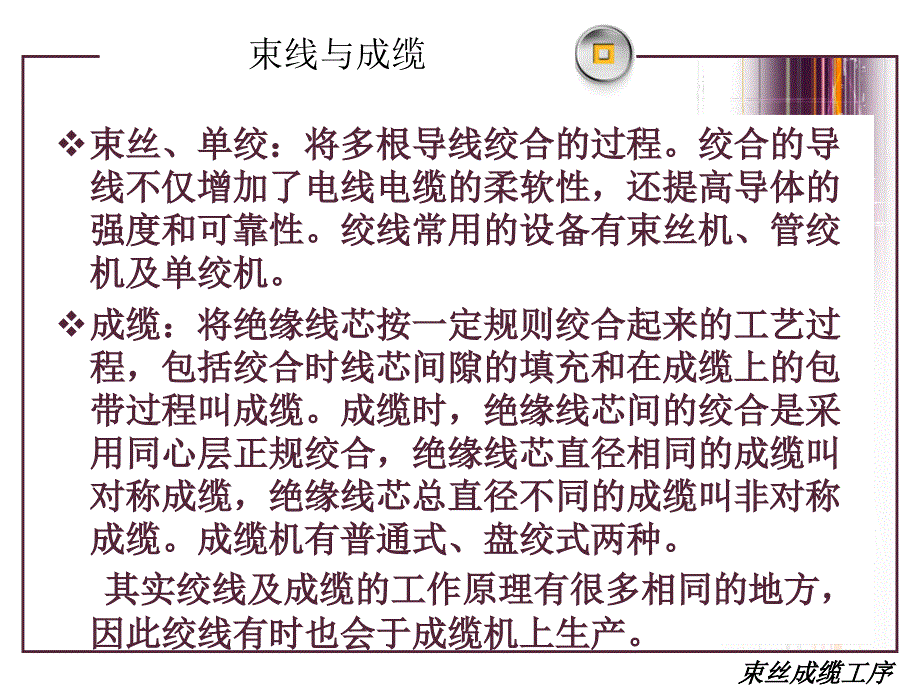

1、LOGO束丝、成缆工序操作讲义束丝、成缆工序操作讲义2008-4-141束丝成缆工序束线与成缆v束丝、单绞：将多根导线绞合的过程。绞合的导束丝、单绞：将多根导线绞合的过程。绞合的导线不仅增加了电线电缆的柔软性，还提高导体的线不仅增加了电线电缆的柔软性，还提高导体的强度和可靠性。绞线常用的设备有束丝机、管绞强度和可靠性。绞线常用的设备有束丝机、管绞机及单绞机。机及单绞机。v成缆：将绝缘线芯按一定规则绞合起来的工艺过成缆：将绝缘线芯按一定规则绞合起来的工艺过程，包括绞合时线芯间隙的填充和在成缆上的包程，包括绞合时线芯间隙的填充和在成缆上的包带过程叫成缆。成缆时，绝缘线芯间的绞合是采带过程叫成缆。成

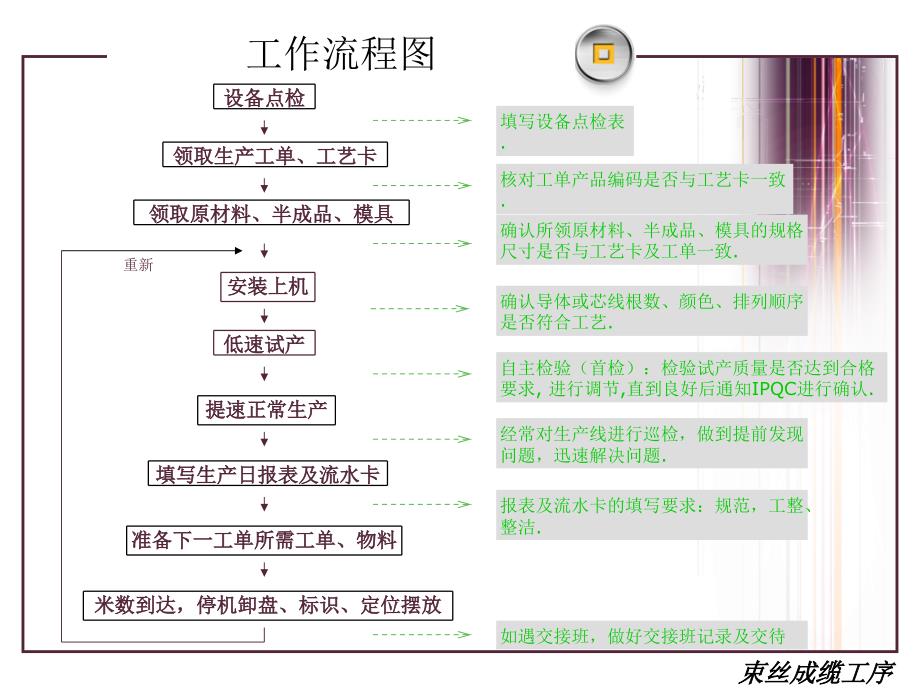

2、缆时，绝缘线芯间的绞合是采用同心层正规绞合，绝缘线芯直径相同的成缆叫用同心层正规绞合，绝缘线芯直径相同的成缆叫对称成缆，绝缘线芯总直径不同的成缆叫非对称对称成缆，绝缘线芯总直径不同的成缆叫非对称成缆。成缆机有普通式、盘绞式两种。成缆。成缆机有普通式、盘绞式两种。其实绞线及成缆的工作原理有很多相同的地方，其实绞线及成缆的工作原理有很多相同的地方，因此绞线有时也会于成缆机上生产。因此绞线有时也会于成缆机上生产。束丝成缆工序束丝成缆工序工作流程图设备点检设备点检领取生产工单、工艺卡领取生产工单、工艺卡领取原材料、半成品、模具领取原材料、半成品、模具安装上机安装上机低速试产低速试产提速正常生产提速正常
3、生产填写生产日报表及流水卡填写生产日报表及流水卡准备下一工单所需工单、物料准备下一工单所需工单、物料米数到达，停机卸盘、标识、定位摆放米数到达，停机卸盘、标识、定位摆放重新填写设备点检表.核对工单产品编码是否与工艺卡一致.确认所领原材料、半成品、模具的规格尺寸是否与工艺卡及工单一致.确认导体或芯线根数、颜色、排列顺序是否符合工艺.自主检验（首检）：检验试产质量是否达到合格要求,进行调节,直到良好后通知IPQC进行确认.经常对生产线进行巡检，做到提前发现问题，迅速解决问题.报表及流水卡的填写要求：规范，工整、整洁.如遇交接班，做好交接班记录及交待束丝成缆工序束丝成缆工序检验的重要性首检首检 能有
4、效地防止不良品进入工序生产，是杜绝出现批量不良的第一道把关者。员工应在上机前对需用的工艺及物料进行首检，杜绝不良品的流入及错用物 料的情况发生。自检自检 是员工责任心及品质意识提升的体现。要提高效率、降低品质不良必须做好首检及自检。好品质是生产出来的，不是检验出来的。作业员是产品质量的施行者，质检员只是对生产进行协助检验，品质的源头还是来自作业员，因此要把好品质就应该从自我检验（即自检）做起，经过多重把关生产而成。束丝成缆工序束丝成缆工序必须的检验项目束丝工序：束丝工序：检测方式方式检验时机机检 验 要要 求求检测工具工具首首检上机前导体类型（裸/镀锡铜或铝包铝）、导体直径、导体根（股）数、有
5、无合格印章、模具尺寸符合工艺规定目视千分尺自自检试机时绞合结构、绞合方向、节距符合工艺规定质量合格判定：绞合圆整、节距均匀，无交叉跳股、无松垮、无毛刺；目视直尺巡巡检生产中放线轴铜丝所剩数量，机器内部束绞质量：排线平整、不呈马鞍形、不松垮，无毛刺、无跳股设备运行平稳、安静目视手感5束丝成缆工序设备点检、保养点检及保养的重要性：每天开机前应先空机动一下机器，看机器运转是否平稳，各部位、各装置工作状况是否良好。生产设备长期地高速运行，因振动使得机器上的固定螺丝很容易松脱，高速运行时很容易发生机毁人亡严重的安全事故，高速转动使机器很快发热，如果润滑不足转动部位的轴承将很快磨损，不仅降低机器的寿命，还
6、使机器存在严重的安全隐患。设备正确良好的维护保养，不仅使设备耐久，而且也能减少运行中出现的事故，从而提高产品质量。所以设备必须经常维护，定期点修。设备的日常点检项目见设备点检表。6束丝成缆工序设备操作束丝机 束丝机也叫高速绞线机，其型号主要以收线盘的尺寸来命名，公司现用的高速绞线机有：NB500P、NB650P、HL-500三种，根据导线进入机器方向可分左手机（从机器右边进入）和右手机（从机器左边进入）。主要参数主要参数NB500PNB650PGAO-B-HL-500机器最高转速2000RPM(4000转/分)1600RPM(3200转/分)2300RPM单丝线径0.080.45mm0.381
7、0mm0.080.45mm绞合截面积0.051.25mm2-0.051.25mm2绞距4.2239.64mm11.1560.24mm654.7mm绞向左右均可左右均可左右均可收线轴500610500张力控制及升降台手动调节手动调节手动调节7束丝成缆工序设备操作束丝机一、放线架装轴一、放线架装轴（见右图）：张力架功能说明：1、强力调整旋钮：调整束线外部张力（顺时针张力强，逆时针张力弱），张力大小视给线线径大小而定。2、煞车调整杆：调整煞车力量大小，视给线轴大小而定。3、煞车调整杆固定螺帽：固定煞车调整杆用。4、导轮摇摆杆：正常使用时调整成向前倾450。5、断线控制接触点：导轮摇摆杆若与此点接触
8、机器自动停机。8束丝成缆工序设备操作束丝机放线架放线架（见右图）：操作：把铜轴装在放线轴上，然后锁紧锁轴螺母；把每轴的铜丝通过其正上方的导向轮拉到束线机的分线板前缠紧；通过旋扭“张力调整旋钮”及煞车皮带来调节适当的铜线张力，再将有铜线经过的摇摆杆上的绝缘套往上拨，使“断线控制接触点”能有效接触；煞车松紧的调整煞车松紧的调整：铜线接好到机器内后，在高于1000RPM的转速后停机，看放线轴是否能煞住，然后再调整张力。给线大小张力参考 须用张力表测量线径0.080.10.120.140.160.180.20.220.240.26g40456075801001201401601809束丝成缆工序设备
9、操作束丝机二、过分线板、模具二、过分线板、模具（见右图）经过计米轮的铜丝在进模前应平均在按圆周形分布，所以要在圆孔分线板对铜丝进行排位，达到均分理顺的效果。排位要求参照工艺卡或束绞排列表。然后把排好位的铜线捻为一束，穿过右下图所示的束丝模，进入束线机内。当导轮转动不灵活，圆孔分线板排线板上的胶环脱落，应立即进行修护处理。束丝模具的先择方法，一般束丝模具比铜丝的绞合线径大0.05-0.20之间，这要看束丝后的线径大小来决定，下面有一个公式可供参考：D=1.154 N d+d/2（其中D为模具的眼模孔径，N为铜丝的条数，d为单根铜丝的直径。）10束丝成缆工序设备操作束丝机三、换绞距和方向三、换绞距
10、和方向（见右图）：换节距：根据工艺规定，参照节距表选取相应节距齿轮，参照束丝机上的束丝绞距对照表安装说明安装节距齿轮；绞距关系到电线的绝缘外观及其柔软性，所以在未经允许的情况下必须按工艺规定选取适合的节距。紧齿轮螺丝时不应用太大力气死命拧紧，这样很容易造成滑丝，但也不能不拧紧就开机，在螺丝拧到紧位后再紧2/3圈即可。如果因个人的随意或恶意性操作导致设备损坏时公司将追究其个人责任。11束丝成缆工序设备操作束丝机三、换绞距和方向三、换绞距和方向（见下页图）：选绞向：改变绞向要通过改变机器运转方向（正/反转）来实现，一般地，束线常用的方向为S向，束线机已设好，如非必要，员工不能随便变换方向。改变机器
11、运转方向通过调整齿轮的正反转方向-左右手机不相同-来实现。在改变机器正反转时，一定要将正反转齿轮作切换动作。左手机：机器正转时：将正反转齿轮把手向上上推，使A齿轮与固定齿轮相接。机器反转时：将正反转齿轮把手向下下推，使B齿轮与固定齿轮相接。右手机：机器正转时：将正反转齿轮把手向下下推，使B齿轮与固定齿轮相接。机器反转时：将正反转齿轮把手向上上推，使A齿轮与固定齿轮相接。*为避免齿轮损坏得太快，请勿将齿轮合得太紧*四、装收线盘四、装收线盘 使用油压升降台将收线盘升到顶头位置，将“把手”移往“紧”的方向使顶头进入盘轴孔内，顶紧即可。装盘时顶头上的卡位销必须顶进盘具的卡位孔内；每次装盘和卸盘后都必须
12、将升降台降到最底部。12束丝成缆工序设备操作束丝机换方向齿轮及锁盘把手操作示意图：换方向齿轮及锁盘把手操作示意图：13束丝成缆工序设备操作束丝机五、穿线五、穿线 当铜线从分线板穿过眼模后，借助一根引线，通过大、小传动导轮穿过绞弓内的瓷套环孔，再通过小、大导轮到定速轮,把铜线绕满牵引导上的线槽，再经导向轮及排线导轮后绕于收线铁盘上。线穿好后，将弓体转动几圈，看铜引至铁盘段的铜线松紧度，通过压紧弹簧来调节松紧程度。排线：根据绞合后线径的大小调节排线间距及排线疏密，相邻两排线间间隔不应大于10倍线径，绞径越大其倍数应越小。间距过大时排线不紧密，容易松垮乱线，间距过小时会压线以至不能放线。穿线时两个牵
13、引轮上走线不能出现交叉，必须绕完牵引轮上的槽道。14束丝成缆工序设备操作设备操作束丝机五、穿线整体图五、穿线整体图15束丝成缆工序设备操作设备操作束丝机六、试机六、试机 将铜线引好到收线轴后，检查升降台是否降到最底，清理机内的线头及工具，然后关上安全门，计米器清零，按下启动键进行低速收线几十米，期间应迅速用手感觉下放线架上的放线张力是否均匀并调节，然后停机检查束绞是否紧密，应无跳股、无抛丝、无断丝，排线紧凑。待调试合格后方可正式开机生产。七、正式生产七、正式生产 按要求设定计米数量，再次确认绞合方向及节距齿轮是否符合工艺规定，检查放线架与束线机间的断线信号传输线是否接好，然后进行提速生产。机器
14、起动步骤：正常式起动：将控制箱右侧的排气开关、照明开关、电铃开关、计米开关、内部断线监测开关、外部断线监测开关全拨至ON(开)，再将内/外部刹车调到适当张力，转速设定键归零，然后按下马达起动键，接着缓慢提升转速设定键开动机器。生产过程中应不时地通过视窗观察内部排线质量及有无抛丝，放线轴上铜线有无氧化及所剩数量，以及机器运行是否平稳，无刺耳声音。16束丝成缆工序设备操作设备操作束丝机 如遇外部断丝或用完导体，应停机驳接或换轴驳接，接头应扭接有力，平整，不刺手。如遇内部断线，应找出断处，将断头与整条导体扭紧，不刺手；出现全断时打结相接，并垫纸作标识，并在流水卡上记好长度。八、束丝机的控制面板八、束
15、丝机的控制面板1.马达启动：启动机器2.寸动按键：持续按住，机器慢速转动，通常在刚开机时使用；按一下解除所有状况指示灯3.转速设定：调节转速4.绞向旋钮：机器正反转 （要与正反转齿轮配合使用）5.急停按钮：突发或安全事故时用6.长度设定：设定计米数量 （具体操作见下页）7.转速表：显示机器RPM转速8.状况/异常指示1234567817束丝成缆工序设备操作设备操作束丝机计米表设定：计米表设定：数字键：1、2、3、4、5、6表示个、十、百、千、万、十万6个数位，按一下数字键，设定计米显示屏上对应的数位出现闪烁，再按一下该数字键数位上的数值加1，连续按该数字键直到数值显示为所需数值，然后按下“di
16、splay”键或停止不按任何键3秒钟待计米器自动确认后再按此方法设定下一位数值。Reset键:计米复零键；mode、display键:计米器参数设定用，一般情况不使用。18束丝成缆工序设备操作设备操作束丝机束束线机机侧控制面板控制面板图：内部断线开关：打到ON时，机器感应到内部断线时自动停止；外部断线开关：打到ON时，机器感应到外部断线时自动停机；计米器开关：打到ON时才会计米，否则不计米；照明开关：打开机器内部照明；报警开关：出现断线停机时报警鸣示。内部刹车：调节内部刹车强弱，用来协助收线轴 刹车，防止内部停机时断线；外部刹车：调节刹车快慢 强约3秒钟停机 弱约10秒钟停机19束丝成缆工序束
17、丝机操作注意事项注意事注意事项1.机器在运行中，一定要将安全罩关上，以防意外事故发生，机器未未停稳，严禁拉开防护罩工作。2.开机过程中，如出现严重跳线时要及时处理，遇个人不能解决或大数量不良时应及时向上级汇报。3.收线到设定值时，机器会自动停机，更换线规需重新换上收线盘，再次开机；线满下盘时，铜线面与盘边的距离不小于3厘米，用PE膜或其它防潮物品包裹以防绞铜氧化。禁止使用潮湿及被污染的线盘收线，绞好后的铜丝应注意防潮、防撞、防污染。上下盘时，应谨慎操作，当心压伤手脚或刮伤导体。4.机器运转时，不可依靠在防护罩上，不可在转动部位做维修清洁工作。作作业过程中如遇以下情况，程中如遇以下情况，应即刻停
18、机：即刻停机：1.运行中如设备出现异常声音时，要立即停机检查；2.外部线轴上铜线出现严重的大面积的氧化时应即时停机换上合格铜线再开机；3.从视窗观察到机器内部出现明显品质问题时，应即时停机处理。20束丝成缆工序设备操作管式绞线机 管式绞线机的放线部分形似管状，放线盘数有6、12、18个盘等。公司现用的两台管绞机型号为：12GJ-200型、6GJ-400型。适用于硬铜线、股线、及一般钢丝之制造。主要参数主要参数单位单位12GJ-200型型6GJ-400型型筒体转速RPM1200(max)10600单丝线径mm0.320.851.02.5绞合直径mm1.64.252.512绞距mm13.556.5
19、422.4165.73牵引轮直径mm318800出线速度m/min16.267.8513.4499.44放线轴尺寸mm200 x70 x100400 x160 x250收线轴尺寸mm400 x165x2501000 x500 x5001250 x750 x70021束丝成缆工序设备操作管式绞线机6GJ-400型管绞机主体图型管绞机主体图：22束丝成缆工序设备点检安装放线盘放线、引线、穿模安装收线盘，调整排线间距设定绞距、绞向低速生产，并确认绞距绞向绞合外径提速生产防止安全事故的发生。借助吊架将放线盘安装到筒体摇篮的线盘架内，并将弹簧插梢锁紧到位；线盘架上装有制动盘，利用制动盘上的弹簧来调节放线
20、张力大小。穿线：导线经空心主轴孔和筒壁上的导轮经锥形穿线轴至线模；引线：从紧线模经牵引轮绕4道以上引至收线盘上。穿好线后应将模具锁紧在模座上。绞距及绞向的设定见下页说明。生产过程中应不时地对绞合质量及设备运行情况进行巡检每次开机生产前必须的自检要求23束丝成缆工序设备操作管式绞线机一、一、6GJ-400操作详细操作详细：1.放线盘的安装：借助吊架将放线盘安装到筒体摇篮的线盘架内，并将弹簧插梢锁紧到位；线盘架上装有制动盘，利用制动盘上的弹簧来调节放线张力大小。锁弹簧插梢时一手将锁销锁销外拉，一手将把手左推顶紧即可锁销：往外拉把手把手左推顶紧制制动盘：调节放线阻力短短轴24束丝成缆工序设备操作管式
21、绞线机一、一、6GJ-400操作操作详细：2.穿线走线图：3.牵引上的走线：4.模座：25束丝成缆工序设备操作管式绞线机一、一、6GJ-400操作操作详细：5.绞向的设置：设置绞向时，控制面板上的”左绞/右绞“键应与绞向齿轮档的左右向相一致，否则会损坏机器。右向右向左向左向26束丝成缆工序设备操作管式绞线机6GJ-400管绞机控制面板：管绞机控制面板：1、电源开关：开启总电源 2、绞合方向：需与齿轮箱的扳手配合使用.3、起动：主机起动.4、停止：主机转动停止.5、单动/联动：实现收排线与 笼体同步起动.6、收线起动：开启方收线.7、收线停止：按下收线停止.8、主机旋转：调节主机转速.9、收线力矩调节：调节收线力的大小.10、电源指示灯11、主机起动指示灯12、收线起动指示灯12345678912111027束丝成缆工序设备操作管式绞线机一、一、6GJ-400操作操作详细：4.绞距的设置：首先按工艺规定查“绞制节距表”最接近的节距，看其对应的“级别号”，然后与“变速指示表”上的“序号”对应，按序号对应的手柄位置指示图来摆动手柄位置即设置好节距。28束丝成缆工序LOGO2008-4-2029束丝成缆工序
