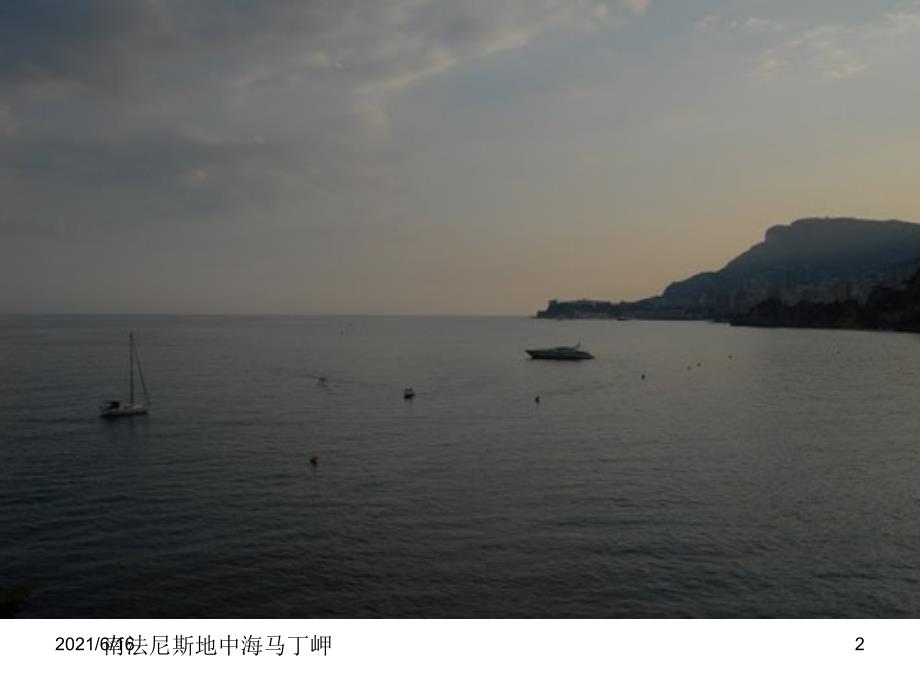

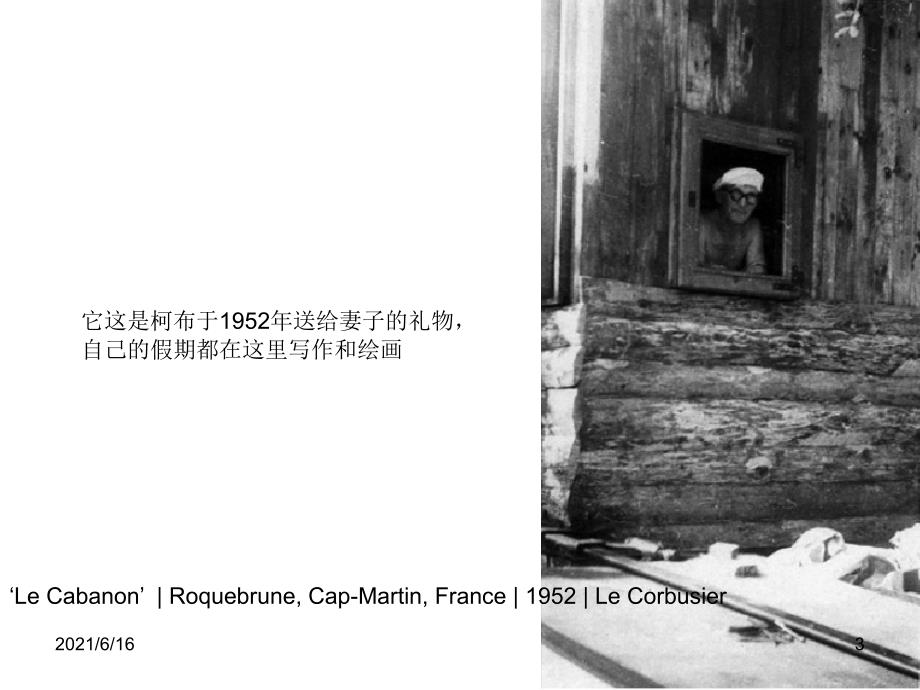

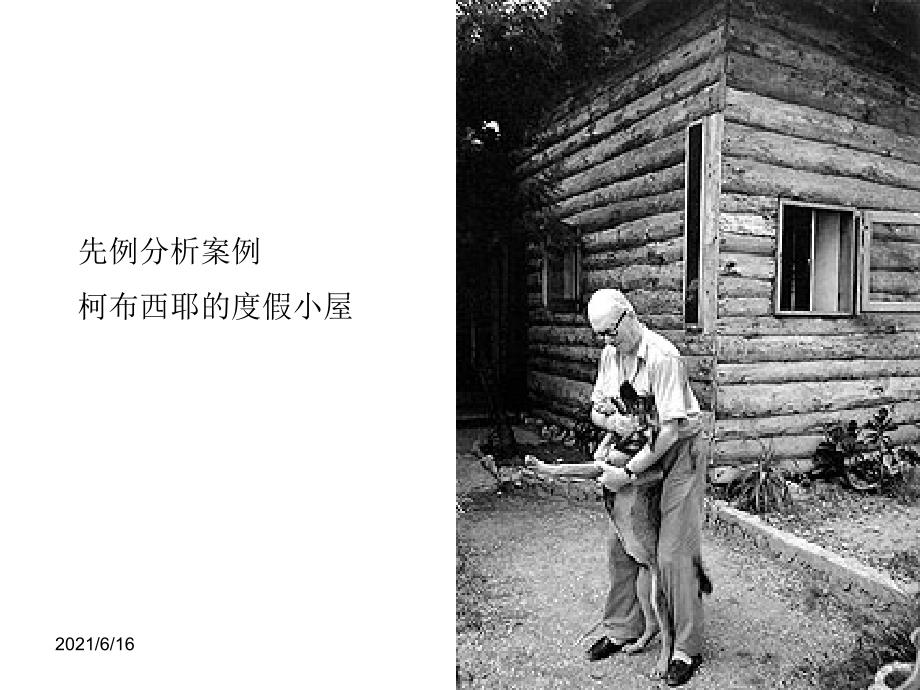

1、先例分析案例柯布西耶的度假小屋Le Corbusier，1887-1965年2021/6/161南法尼斯地中海马丁岬2021/6/162Le Cabanon|Roquebrune,Cap-Martin,France|1952|Le Corbusier它这是柯布于1952年送给妻子的礼物，自己的假期都在这里写作和绘画2021/6/163site plan:1-camping units;2-restaurant;3-cabanon;4-atelier;5-eileen grays house;6-the sea2021/6/164the site:sketch by le corbusier20
2、21/6/1651-restaurant;2-cabanon;3-atelierunpretentious sea-side hut 2021/6/166建筑学概论 建筑与艺术系，北京交通大学thomas rebutato,owner of the restaurant letoile de mer2021/6/167建筑学概论 建筑与艺术系，北京交通大学2021/6/1682021/6/169le corbusier on the terrace of the restaurant letoile de mer2021/6/1610looking toward the cabanon fro
3、m the atelier2021/6/1611the cabanon and the outer door toward the restaurant2021/6/161214008602260860“OnDecember30th1951 I sketched asa birthday present for my wife,theplansforacabinona corner of a tableinasmallsnack-baron the Cote dAzur,whichIbuiltthenextyear on a rockypointsurroundedbythe sea.Thes
4、e drawings I made within 45 minutes.”L.C.1951年12月30日用45分钟勾画出的草图而建造的极限住宅2021/6/16132021/6/1614 在柠檬田的斜坡上建造集合住宅,取名ROQ,这是一个226系统,首先是由一个226米长的型钢组构筑框架,然后再将地面、墙壁、天花板、厨房、浴室、储藏柜等插在构筑框架内。ROB是ROQ的缩小版,既用同样的手法设计的集合住宅,形式上是一字型十二间的六幢连体。2021/6/16152021/6/1616“I adore this nook.And Ialwayswantedtobuildalittlehouse.Th
5、e idea came to meduring a 15 day cruise Itook.Mycabinmeasured3mx 3m with a dresser and abathroom.15m/2inall.Notasquarecentimeterwaswasted.A little cell in the realm ofhumanexistencewhereeveryeventualityhadbeenforeseen.MycabanainCap-Martinisalittle smaller than my luxuryCabin on board the oceanliner
6、was.What especiallyscandalizesmyvisitorsisthatthe toilet fixture is in themiddleoftheroom.Itsreallyoneofthemostgoodlookingobjects that our industry hasmanufactured.L.C.2021/6/16172021/6/1618a remarkable example of micro-architecture It can be seen as an expression of his most concentrated thoughts o
7、n minimal living;the essence of his ideas on dwelling.366036602021/6/16192021/6/16202021/6/1621建筑学概论 建筑与艺术系，北京交通大学2021/6/1622建筑学概论 建筑与艺术系，北京交通大学2021/6/1623建筑学概论 建筑与艺术系，北京交通大学2021/6/1624建筑学概论 建筑与艺术系，北京交通大学2021/6/1625interior views with the bed2021/6/1626interior view with low window toward the minera
8、l landscape 2021/6/1627interior views with desk,cupboard and window toward the sea2021/6/16282021/6/1629interior views with toward the entrance and the toilet2021/6/1630interior view with desk,ceiling,washing basin and window toward vegetation2021/6/16312021/6/1632details of door and window handle20
9、21/6/16332021/6/16342021/6/16352021/6/1636It was the place he retreated to every summer for over ten years and where,in the adjacent studio,he worked on many of his celebrated later projects.2021/6/16372021/6/1638Chapelle Notre Dame du Haut,Ronchamp,France,1950-1955 2021/6/1639Chapelle Notre Dame du
10、 Haut,Ronchamp,France,1950-1955 2021/6/1640Couvent Sainte-Marie de la Tourette,Eveux-sur-lArbresle,France,1953-19602021/6/1641Couvent Sainte-Marie de la Tourette,Eveux-sur-lArbresle,France,1953-19602021/6/1642Muse National dArt Occidental,Tokyo,Japan,1957-1959 2021/6/1643Muse National dArt Occidenta
11、l,Tokyo,Japan,1957-1959 2021/6/1644Urbanisme,Chandigarh,India,1950-1965 2021/6/1645Main Ouverte,1950-1965 Haute Cour,1952 cole dArt et dArchitecture,1950-1965 Muse,1952 Palais de lAssemble,1955 Secrtariat,1953 2021/6/1646柯布西耶,于1965年8月27日,在离这间小屋不远的地方海浴因心脏病发做去世，回到他深爱一生的地中海怀抱中去,结束了人生的之旅。休闲小屋就是柯布西耶生涯的句号
12、2021/6/1647The Royal Institute of British Architects and Cassina present the exhibition Le Corbusiers Cabanon 1952/2006-The Interior 1:1 in the Florence Hall of the RIBA.2009重建重建2021/6/16482021/6/16491.1关于建筑的看法关于建筑的看法两个案例柯布西耶自宅室内2021/6/16502021/6/16512021/6/16521.1关于建筑的看法关于建筑的看法案例一柯布西耶自宅室内2021/6/16
13、53http:/www.guardian.co.uk/artanddesign/2009/mar/08/architecture-exhibition视频视频2021/6/1654设计中的人体尺度2021/6/1655建筑尺寸建筑尺寸2021/6/1656建筑尺寸建筑尺寸2021/6/1657建筑尺寸建筑尺寸建筑尺度建筑尺度2021/6/1658建筑尺寸建筑尺寸建筑尺度建筑尺度用人去度量建筑用人去度量建筑2021/6/1659古希腊建筑理论古希腊建筑理论“人是万物的尺度”。古希腊三种柱式：多立克、爱奥尼、科林斯，都是参照人体，来确定比例和度量关系的。2021/6/16602021/6/1661
14、人体美人体美”与建筑与建筑三种柱式的传说爱奥里亚地区的城市要建一座阿波罗庙，为了使柱子既能承受重量又美观，他们测量了一个男子的脚印，把它同身高作了比较，发现身高是脚印的6倍。于是他们把柱子的高度同底部直径比例定为6：1，这就是多立克柱式。后来，为了给狄安娜造庙，他们把柱子做得像妇女的躯体那样苗条，高度为8个底径。并且在下面加了一个柱础，作为鞋子，在柱头两侧做了一对涡卷，表现盘在鬓边的发辫，前面还有一搭刘海儿。柱身上刻着的垂直的凹槽则是妇女长袍的褶子。这种秀丽而多装饰的柱子概括着妇女的柔美，叫做爱奥尼柱式。第三种柱式更加纤细些，模仿少女轻盈的体态，叫做科林斯柱式。2021/6/1662建筑美学
15、概论 建筑与艺术系，北京交通大学“人体美人体美”与建筑与建筑三种柱式的传说爱奥里亚地区的城市要建一座阿波罗庙，为了使柱子既能承受重量又美观，他们测量了一个男子的脚印，把它同身高作了比较，发现身高是脚印的6倍。于是他们把柱子的高度同底部直径比例定为6：1，这就是多立克柱式。后来，为了给狄安娜造庙，他们把柱子做得像妇女的躯体那样苗条，高度为8个底径。并且在下面加了一个柱础，作为鞋子，在柱头两侧做了一对涡卷，表现盘在鬓边的发辫，前面还有一搭刘海儿。柱身上刻着的垂直的凹槽则是妇女长袍的褶子。这种秀丽而多装饰的柱子概括着妇女的柔美，叫做爱奥尼柱式。第三种柱式更加纤细些，模仿少女轻盈的体态，叫做科林斯柱式
16、2021/6/1663“人体美人体美”与建筑与建筑人体几何关系自然按照以下所述创造了人体。（以下详细分析人体各部分比例，略去引者）古代的画家和雕塑家都利用了这些而博得的伟大的无限的赞赏。同样，神庙的细部也必须是各部分有最适合总体量的计量上的配称。在人体中自然的中心点是肚脐中心点是肚脐。因为如果人把手脚张开，作仰卧姿势，把圆规尖端放在他的肚脐上做圆时，两方的手指、脚趾就会与圆圆相接触。不仅可以在人体中这样地画出圆形，而且还可以在人体中画出方形方形。即如果由脚底量到头顶，并把这一计量移到张开的双手，那么就会高宽相等，恰似地面依靠直尺确定成方形一样。因此，如果自然构成人体，使肢体按照比例与其综合因
17、此，如果自然构成人体，使肢体按照比例与其综合的全部外形相对应，那么古人似乎就有根据来规定：的全部外形相对应，那么古人似乎就有根据来规定：在完成建筑时各个细部对于全部外貌应当在计量方面在完成建筑时各个细部对于全部外貌应当在计量方面保持正确。因此，在一切建筑中都留下来这种法式保持正确。因此，在一切建筑中都留下来这种法式建筑十书第三书 2021/6/16641948年，经过7年的理论研究与试验，柯布出版了模度模度-合合乎人体比例的、通用与乎人体比例的、通用与建筑和机械的和谐尺度建筑和机械的和谐尺度详细阐述了模度理论的开端、发展、完善到实际应用。此书的出版标志着模度理论的正式建立。2021/6/166
18、52021/6/1666比较成熟的模度系统的数字推导起始于以身高为6英尺（约183厘米）人作为标准，结合斐波那契数列分析。对人体的分析得出的结论包括以下几个关键数字：举手高举手高（226厘米），身厘米），身高（高（183厘米），厘米），脐高（脐高（113厘米）和厘米）和垂手高（垂手高（86厘米）厘米）。这一系列数字都可以利用黄金分割比和斐波那契数列结合在一起:43=700.618，70=1130.618，113=1830.618；43+70=113，70+113=183，43+70+113=226。2021/6/1667利用113的尺寸产生黄金比70，由此得到红尺：4-6-10-16-27-4
19、3-70-113-183-296等。利用226=2X113=86+140，由此得到第二组数字-蓝尺：13-20.6-33-53-86-140-226-366-592等。模度的几何完整表达归纳如图，其整体为边长2260毫米的正方形，分为左右两个部分。左半部分显示了站立人体与模度之间的关系，左边的三个数值：1130，698，432代表脐高、头高、举手高之间的差值；右半部分是2260、1397、1130、698等关键尺寸的柱状图示；中部的连续梭形图案表达了红尺与蓝尺之间的关系。2021/6/1668从模度系统诞生，特别是50年代后，柯布以其作为一种重要设计工具，在其实践中加以应用，包括马赛公寓、昌迪
20、加尔、圣迪埃工厂乃至朗香教堂的平面设计，模度系统都不同程度发挥了其比例控制的效用。2021/6/16692021/6/16702021/6/16712021/6/1672人体尺度和人体活动所需要的空间尺度人体及其活动所占的空间尺度是确定民用建筑内部各种空间尺度的主要依据我国成年男子的平均身高为1670mm，成年女子为1560mm15476162021/6/1673人体及其活动所占的空间尺度是确定民用建筑内部各种空间尺度的主要依据2021/6/16742021/6/1675家具、设备的尺寸和使用它们的必要空间由人体尺寸决定，室内设计资料集椅凳、桌子(条桌、方桌、圆桌）、柜子、床（单人、双人）2021/6/1676 结束语结束语若有不当之处，请指正，谢谢！若有不当之处，请指正，谢谢！
