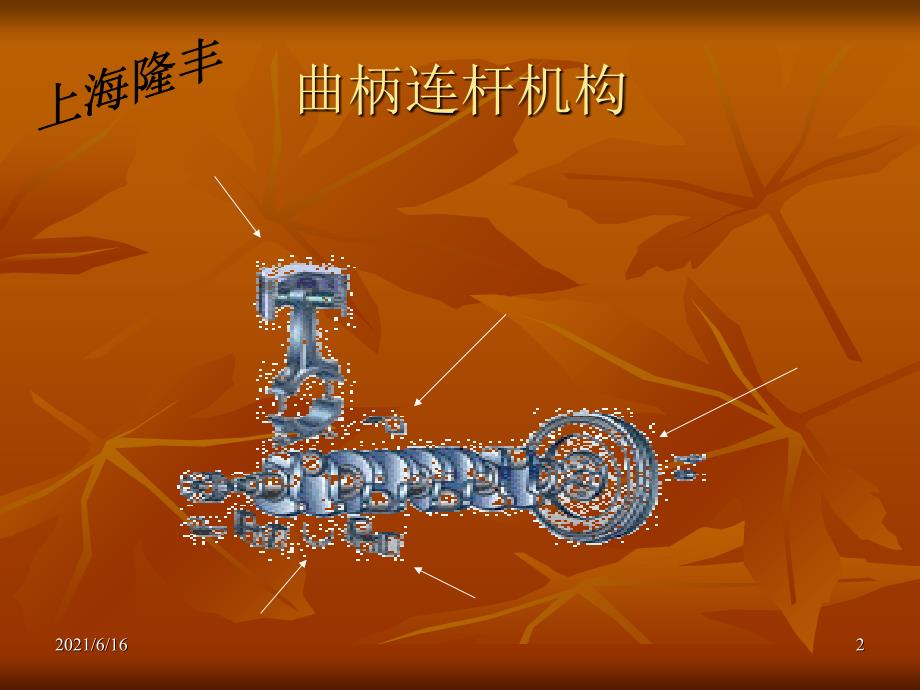

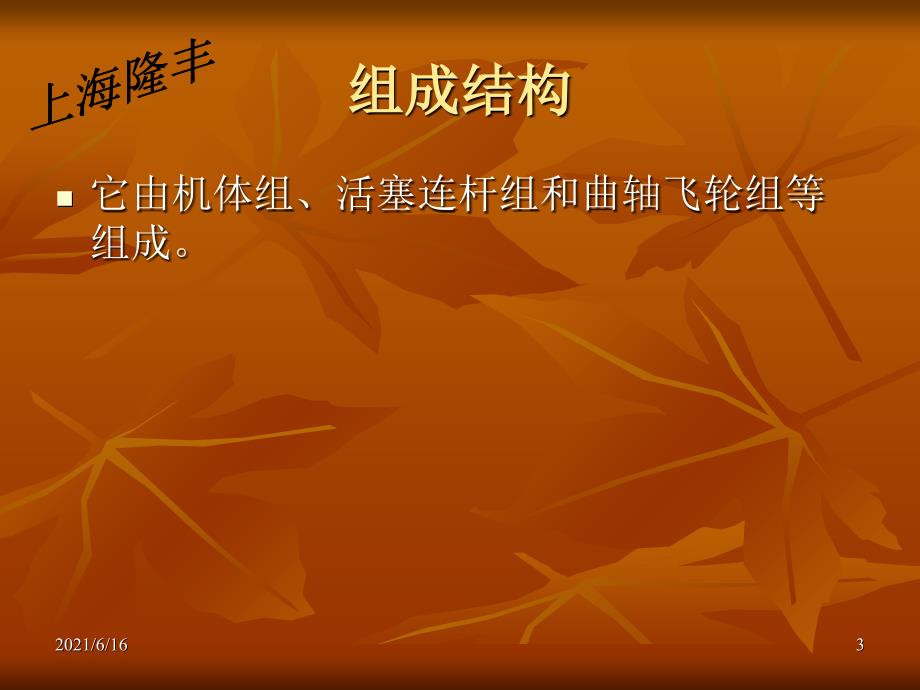

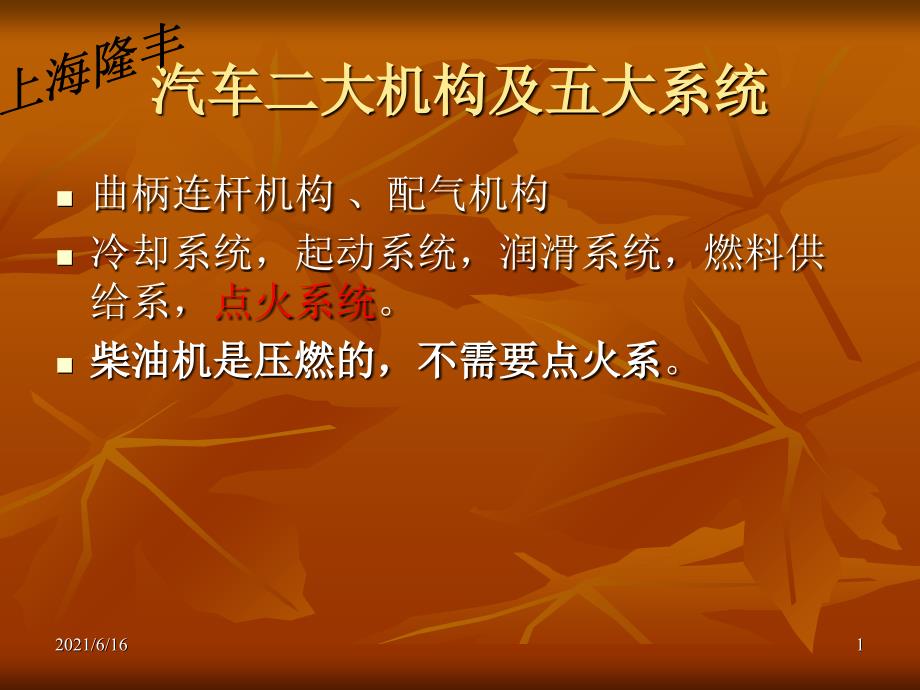

1、汽车二大机构及五大系统汽车二大机构及五大系统n n曲柄连杆机构、配气机构n n冷却系统，起动系统，润滑系统，燃料供给系，点火系统。n n柴油机是压燃的，不需要点火系柴油机是压燃的，不需要点火系。2021/6/162021/6/161 1曲柄连杆机构 2021/6/162021/6/162 2组成结构组成结构n n它由机体组、活塞连杆组和曲轴飞轮组等组成。2021/6/162021/6/163 3曲柄连杆机构曲柄连杆机构 的工作原理的工作原理n n曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。在作功行程中，活塞承受燃气压力在气缸内作直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴

2、对外输出动力。而在进气、压缩和排气行程中，飞轮释放能量又把曲轴的旋转运动转化成活塞的直线运动。2021/6/162021/6/164 4配气机构配气机构 气门弹簧气门弹簧气门气门凸轮轴凸轮轴气门座气门座油封油封锁止片锁止片2021/6/162021/6/165 5组成结构组成结构n n一般由气门组、气门传动组和气门驱动组组成。2021/6/162021/6/166 6配气机构的功用配气机构的功用n n配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。2021/6/162021/6/167 7起动系统 2

3、021/6/162021/6/168 8组成组成电机；传动机构；控制机构电机；传动机构；控制机构2021/6/162021/6/169 9作用作用提供发动机启动所必需的转矩和转提供发动机启动所必需的转矩和转速。速。2021/6/162021/6/161010工作原理工作原理n n要使发动机由静止状态过渡到工作状态，必须先用外力转动发动机的曲轴，使活塞作往复运动，气缸内的可燃混合气燃烧膨胀作功，推动活塞向下运动使曲轴旋转。发动机才能自行运转，工作循环才能自动进行。因此，曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，称为发动机的起动。完成起动过程所需的装置，称为发动机的起动系。202

4、1/6/162021/6/161111冷却系统冷却系统 2021/6/162021/6/161212冷却系统功能冷却系统功能n n由于燃烧和燃烧气体的作用，如果气缸、缸盖、活塞、气门和其它相关部件的温度高于安全标准，这些部件将会被烧坏。n n冷却系统的作用是将冷却液循环至所有这些部件上，以将其温度保持在可以接受的程度。2021/6/162021/6/161313冷却系统基本工作原理冷却系统基本工作原理n n气缸被冷却水套包裹。气缸产生的热量通过气缸壁传导至流经冷却水套的冷却液。受热的冷却液流入散热器，被通过散热叶片的空气冷却。然后冷却液重新在发动机内循环。一些受热的冷却液在流向散热器的过程中，

5、流进空调系统加热器芯，使乘客室保持温暖2021/6/162021/6/161414系统结构系统结构散热器散热器盖储液罐散热器风扇水泵节温器2021/6/162021/6/161515水泵水泵n n水泵安装在发动机上，通过正时皮带由曲轴驱动。n n98，03ACCORD水泵为铝合金材料n nFIT水泵为树脂材料2021/6/162021/6/161616散热器结构散热器结构下水箱排放螺栓上水箱散热器盖储液罐散热器片上水箱导管2021/6/162021/6/161717散热器工作过程散热器工作过程n n散热器由上水箱、下水箱散热器由上水箱、下水箱和散热器芯构成。上水箱和散热器芯构成。上水箱和下水箱

6、均由塑料制成。和下水箱均由塑料制成。散热器芯由铝制成。散热器芯由铝制成。三个三个三个三个部件合为一体，不可拆解部件合为一体，不可拆解部件合为一体，不可拆解部件合为一体，不可拆解n n冷却液从发动机流入上水冷却液从发动机流入上水箱。然后流经散热器芯至箱。然后流经散热器芯至下水箱。冷却液在下水箱下水箱。冷却液在下水箱重新返回发动机。流经散重新返回发动机。流经散热器的冷却液被外来空气热器的冷却液被外来空气冷却冷却n n自动变速箱车辆的下水箱自动变速箱车辆的下水箱内装备有内装备有ATFATF冷却器冷却器ATF冷却器2021/6/162021/6/161818散热器盖工作原理散热器盖工作原理n n 发动

7、机运转时，如果系发动机运转时，如果系统内的压力增加到超过预统内的压力增加到超过预定压力时，减压阀开启，定压力时，减压阀开启，释放压力。释放压力。n n 发动机停止运转时，压发动机停止运转时，压力逐渐降低。如不控制压力逐渐降低。如不控制压力，降低的压力会在冷却力，降低的压力会在冷却系统内产生真空，导致散系统内产生真空，导致散热器变形。这时，通气阀热器变形。这时，通气阀开启，进行必要的控制。开启，进行必要的控制。进入贮进入贮水罐水罐减压阀减压阀压力压力进入贮进入贮水罐水罐 压力压力通气阀通气阀2021/6/162021/6/161919储液罐储液罐n n作用是调节冷却系统内的作用是调节冷却系统内的

8、冷却液流量冷却液流量n n当散热器盖的压力阀开启当散热器盖的压力阀开启时，冷却液将以气体的形时，冷却液将以气体的形式释放至储液罐。式释放至储液罐。n n如果真空阀开启，冷却液如果真空阀开启，冷却液将被真空吸回散热器将被真空吸回散热器n n储液罐由塑料制成，从外储液罐由塑料制成，从外部就可以检查出冷却液的部就可以检查出冷却液的液位。液位。2021/6/162021/6/162020冷却风扇冷却风扇n nHondaHonda车辆上安装的车辆上安装的散热器风扇均为电动散热器风扇均为电动风扇。风扇。n n根据发动机冷却液温根据发动机冷却液温度的变化，风扇的运度的变化，风扇的运转受到相应的控制，转受到相

9、应的控制，冷却风冷却风扇扇2021/6/162021/6/162121节温器结构节温器结构芯轴壳体弹簧腊球转换阀2021/6/162021/6/162222节温器结构节温器结构节温器壳体节温器壳体橡胶密封圈橡胶密封圈节温器节温器节温器盖节温器盖2021/6/162021/6/162323节温器工作原理节温器工作原理芯轴橡胶腊阀壳体低温关闭高温打开2021/6/162021/6/162424冷却液循环冷却液循环n n小循环小循环n n冷机状态时，节温器关冷机状态时，节温器关闭，冷却液流入气缸和闭，冷却液流入气缸和缸盖的冷却水套缸盖的冷却水套n n大循环大循环n n水温升高后，节温器开水温升高后，

10、节温器开启，流入冷却水套的冷启，流入冷却水套的冷却液流向散热器却液流向散热器2021/6/162021/6/162525冷却液循环冷却液循环n n冷态n n冷却液流经缸体，冷却液流经缸体，进入缸盖再返回水进入缸盖再返回水泵（小循环）泵（小循环）n n热态n n冷却液流经缸体，冷却液流经缸体，进入缸盖，通过散进入缸盖，通过散热器再返回水泵热器再返回水泵（大循环）（大循环）2021/6/162021/6/162626冷却液循环冷却液循环n n“隔离板隔离板”部件安装在进水口附近的缸体水套中部件安装在进水口附近的缸体水套中 2021/6/162021/6/162727冷却液循环冷却液循环n n冷却液

11、的流动方向由隔离板控制，冷却液在离开发动机前流经整个水套。n n增加了缸盖内的冷却流量，同时改善了发动机爆震性能和提高中/低速的扭矩 2021/6/162021/6/162828点火系统点火系统 2021/6/162021/6/162929工作原理工作原理n n在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。能够按时在火花塞电极间产生电火花的全部设备称为点火系，点火系通常由蓄电池、发电机、分电器、点火线圈和火花塞等组成。2021/6/162021/6/163030润滑系统润滑系统 n n润滑润滑润滑润滑n n冷却冷却冷却冷却n n清洗清

12、洗清洗清洗n n密封密封密封密封n n防锈防锈防锈防锈2021/6/162021/6/163131功用功用n n润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却。润滑系通常由润滑油道、机油泵、机油滤清器和一些阀门等组成。2021/6/162021/6/163232机油泵机油泵n n作用：从油底壳吸油，并泵油。作用：从油底壳吸油，并泵油。n n类型：转子式、齿轮式、类型：转子式、齿轮式、2021/6/162021/6/163333机油滤清器机油滤清器n n种类：集滤器、粗滤器、细滤器。种类：集滤器、粗滤器、细滤器。

13、集滤器集滤器2021/6/162021/6/163434滤芯类型滤芯类型2021/6/162021/6/163535燃料供给系统燃料供给系统n n组成结构燃油滤清器燃油滤清器低压油管低压油管高压油管高压油管喷油泵喷油泵喷油器喷油器回油管回油管燃油箱燃油箱输油泵输油泵油水分离器油水分离器调速器调速器限压阀限压阀喷油提前器喷油提前器2021/6/162021/6/163636功用功用n n汽油机燃料供给系的功用是根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中去；柴油机燃料供给系的功用是把柴油和空气分别供入气缸，在燃烧室内形成混合气并燃烧，最后将燃烧后
