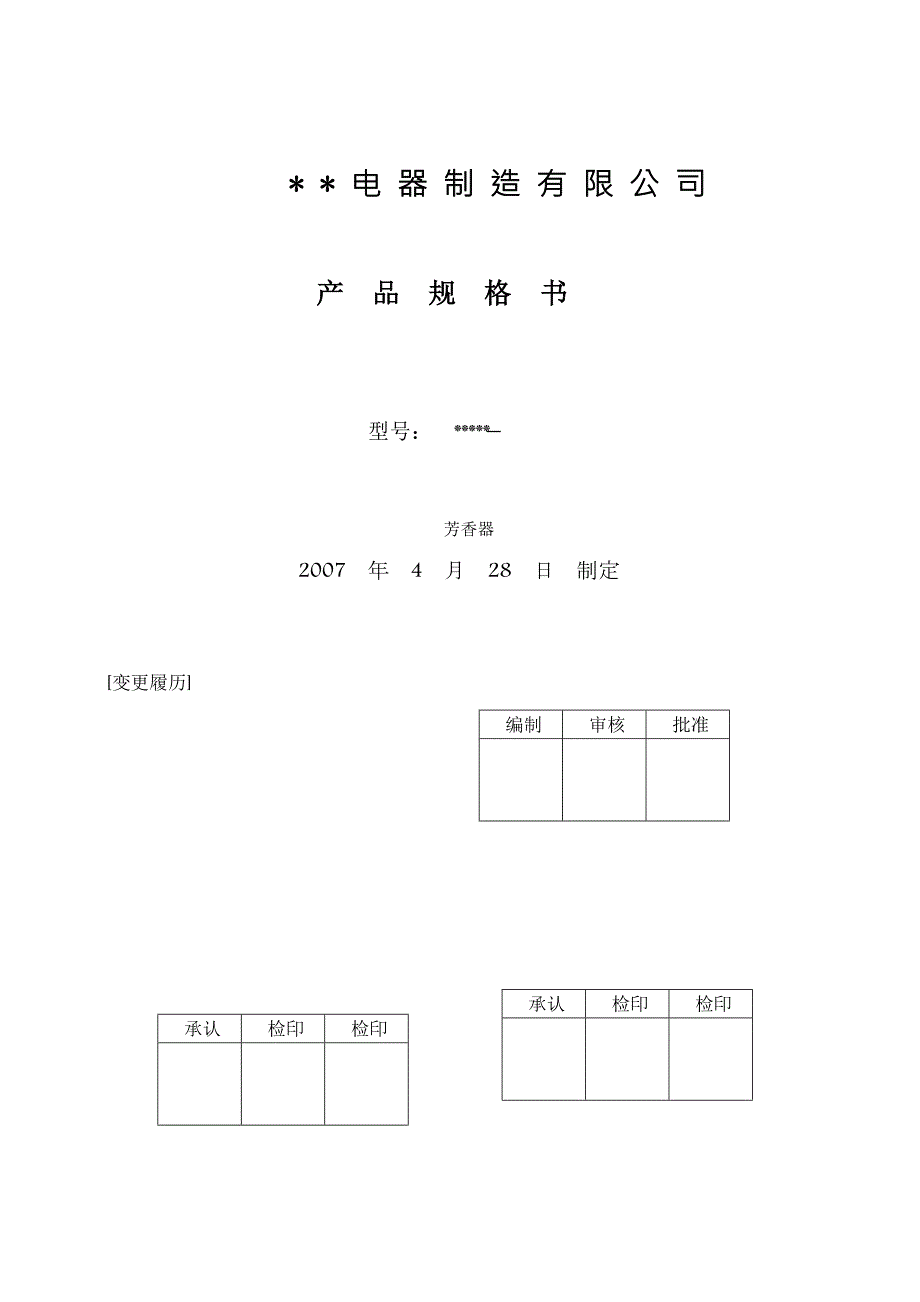

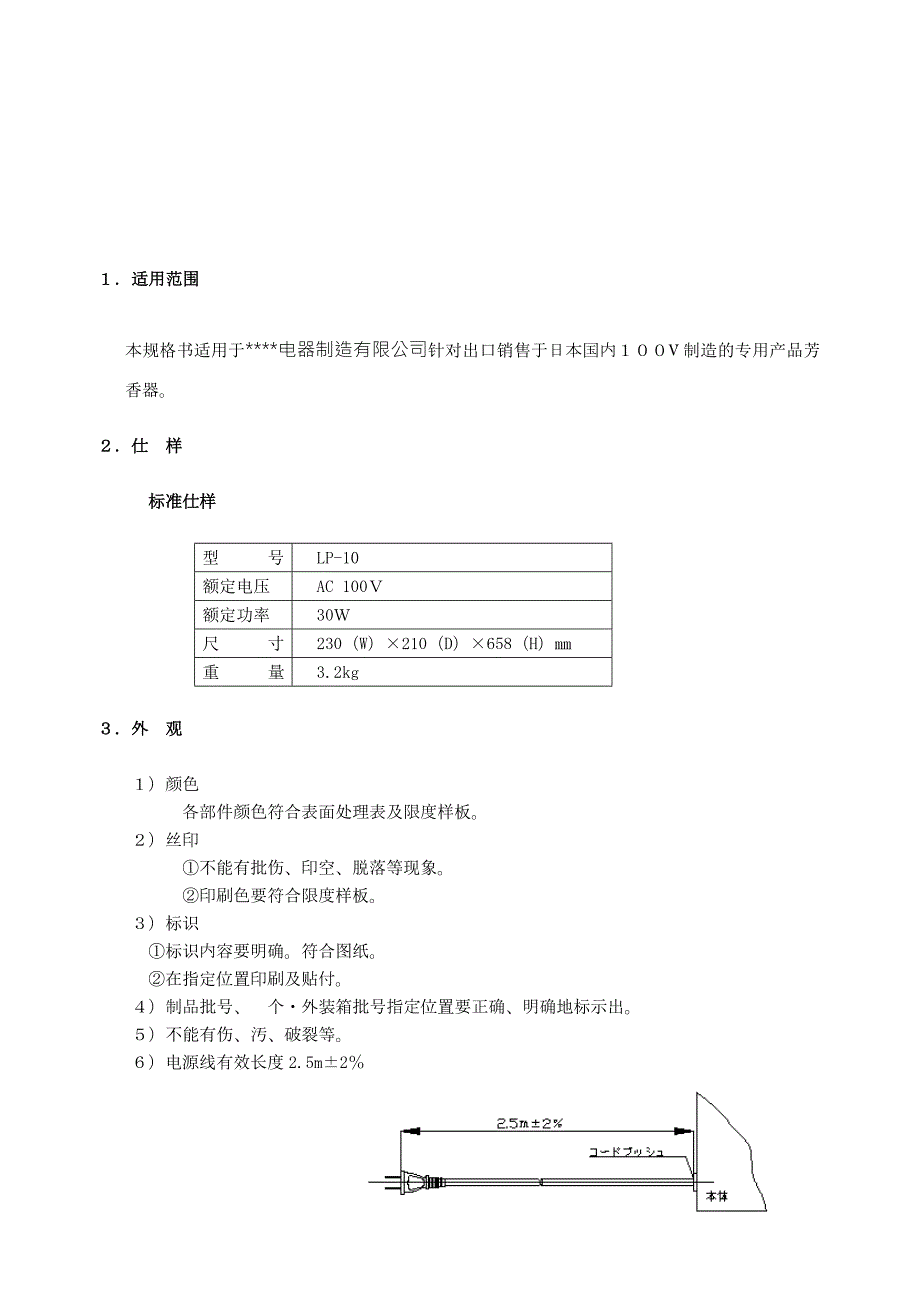

1、 * * 电 器 制 造 有 限 公 司产品规格书型号：* 芳香器2007年4月28日制定变更履历编制审核批准 承认检印检印承认检印检印适用范围本规格书适用于*电器制造有限公司针对出口销售于日本国内V制造的专用产品芳香器。仕样标准仕样型 号LP-10额定电压AC 100额定功率30尺寸230（W）210（D）658（H）重量3.2kg外观）颜色各部件颜色符合表面处理表及限度样板。）丝印不能有批伤、印空、脱落等现象。印刷色要符合限度样板。）标识标识内容要明确。符合图纸。在指定位置印刷及贴付。）制品批号、个外装箱批号指定位置要正确、明确地标示出。）不能有伤、汚、破裂等。）电源线有效长度2.5m2构

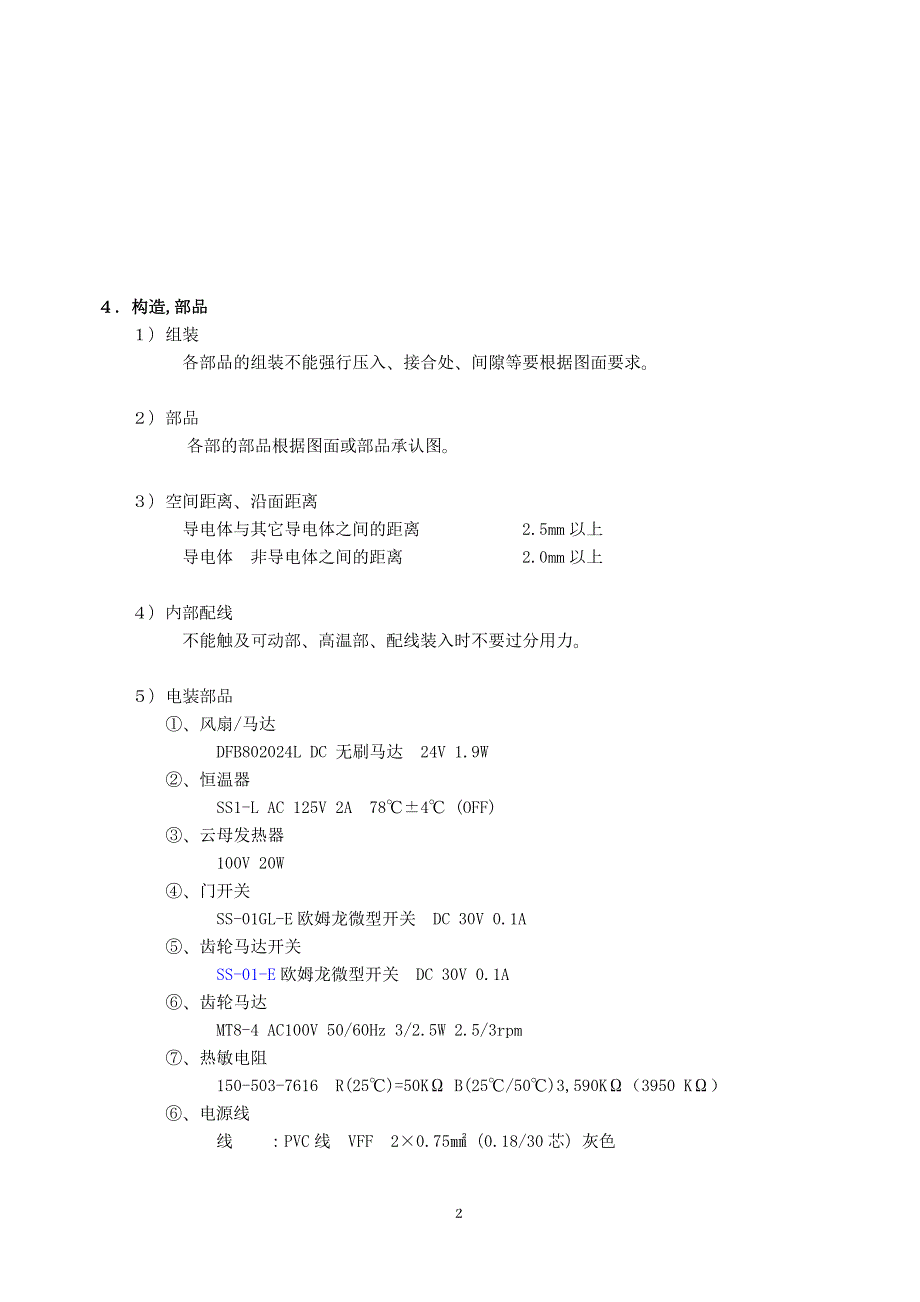

2、造,部品）组装各部品的组装不能强行压入、接合处、间隙等要根据图面要求。）部品各部的部品根据图面或部品承认图。）空间距离、沿面距离导电体与其它导电体之间的距离2.5mm以上导电体非导电体之间的距离 2.0mm以上）内部配线不能触及可动部、高温部、配线装入时不要过分用力。）电装部品、风扇/马达DFB802024L DC 无刷马达24V 1.9W、恒温器 SS1-L AC 125V 2A 784 (OFF) 、云母发热器 100V 20W、门开关 SS-01GL-E欧姆龙微型开关DC 30V 0.1A、齿轮马达开关SS-01-E欧姆龙微型开关DC 30V 0.1A、齿轮马达MT8-4 AC100V
3、50/60Hz 3/2.5W 2.5/3rpm、热敏电阻 150-503-7616 R(25)=50K B(25/50)3,590K（3950 K）、电源线线 ：PVC线VFF20.75（0.18/30芯）灰色 3.1M(有效长)30mm,JET 2220-12009-1001 插头：PP成形插头 JET 0883-43001-1001、主基板 环氧树脂CEM-1电流保险丝AC 125V 1A 装倾倒开关、操作基板遥控基板环氧树脂CEM-1红外线频率38kHz）包装符合包装仕样书要求。性能）绝缘电阻平常温度上升测试之后用绝缘电阻器测量导电部和非导电部之间的绝缘电阻规格要在10以上（DC500V
4、绝缘电阻器）绝缘耐力平常温度上升测试之后导电体和导电体之间的耐力规格耐力为AC1000V1分钟。）额定功率通过平常温度上升测试，额定功率达到一定时的值规格25W25%以内。）正常升温测试放在室温为20、厚为10以上的表面为平面的木台上、 各部的温度上升到一定时增加与额定电压相等的电压。各部温度值按下表。测定处规格值操作按键75以下本体100以下木台95以下马达卷线115以下发热盘的温度（铝压铸）中间763 off/703 ON ）异常温升测试 放在厚为10以上的平面的木台上、在防止温升过高装置的接点短路，送风装置风扇不通电状态下、各部的温度上升达到一定时连续增加与额定电压相等的电压。规格在此其
5、间试验品及木台不会被燃烧。绝缘电阻10以上。 ）启动特性设定在最低速档位，以标准测定状态负荷的情况下施加90V的电压。 规格启动。）电压变动设定最高速度位置、以标准测定状态负荷情况下运转上升到电压115V为止，再下降到90V为止。规格无故障，正常运转。）电源线弯曲测试(改)追加图示用折弯线测试机左右角度度60各折次，速度为40次/1分，进行2000次折弯寿命测试（插头侧本体側要进行5000次折曲寿命测试）规格不会发生短路。寿命测试后断线率在20以下）电源线拉伸强度测试(改) 追加在连续增加机体倍(8.55Kg)值的拉力15秒钟时，及保持离机体cm的地方压入。规格内部端子不受到拉力、电源线卡不会
6、掉出。）机器的强度测试在平面水泥地板上放置厚为30mm 的木台上以水平方向70cm的高度自由落下。规格 导电部分没有露出及没有短路 绝缘电阻要1M以上 （改）变更和追加图示）噪音在标准测定状态下从机体的正面及侧面距离1m的地方测量。（机体要放在厚为30mm的水平板及厚为5mm的毡垫上）规格 要在36dB以下。 (改) 变更和追加图示 ）杂音的强度（改追加）追加记载基板供应商的测量PSE检査数据杂音电力（PW0dB）用吸收夹具测定时为下值。规格在30MHz以上300MHz以下的范围内，在55dB以下。杂音端子电压（1V0dB） 一线与地之间的測定值为以下。规格在526.5kHz以上5MHz以下的
7、范围内、56dB以下。 超过5MHz 30MHz以下的范围内、60dB以下。）倾倒测试（改）变更本体放在倾斜10的平台上确认。（标准测定状态时）规格在10以下不会倒下。）印刷强度（印刷贴紧度）耐摩耗性测试用棉布浸泡酒精，以300g/的压力在印刷面上来回擦拭100次。 规格印油不会脱落，印油不会粘到棉布上。）粘纸貼付强度放在恒温室低温(5)3天、之后放入高温(60) 3天后确认。规格没有出现脱落浮起皱气泡等现象。）内部配线 用200g的力度拉确认各配线。另通过连接器连接的部品要用500的力度来确认 规格不能接触到高温部及旋转部。拨出连接器并且没有松动。）漏电测试在通常使用状态下、施加额定电压，人
8、可能触及的非导电金属部和地面之间连接的电阻，测试漏电电流。规格漏电电流要在m以下。）耐湿绝缘测试在453温度下放置4小時的机体，周围温度为403，相对湿度为88以上92以下的状态下保持24小时后擦拭去付着于外轮廓表面的水分、用绝缘电阻器测定导电部和非导电部之间的绝缘电阻。规格绝缘电阻为以上。）遥控隔远操作(改) 追加、(改) 变更（根据SST设计基准）离可操作。、标识、制造批号粘贴位置（改）追加（）高温贴纸（后盖正面）（）包装用系列No.标签（单品箱外装箱的两侧面上方各贴张）（）保证书用系列No.标签（保证书规定栏内）包装箱上部左下方（）贴上标签、形式系列No（本体背面上部规定框内）（）检查济证标签的贴付（本体袋上部）（）高温粘纸贴付位置 （）包装用系No单品箱、外装箱标签贴付位置各两面 颜色 公历 月 流水号 06(2006年) 毎月从0001号开始W(白） 月-A 7月-G 月-B 8月-H 月-C 9月-J 月-D 10月-K 月-E 11月-L 06(2006年) 月-F 12月-M 製造No W -英发精密-五洋 - 型式 厂家号 仕样 颜色 公历 月 流水号(）保证书用系列No.标签贴付位置 (）标签、形式系列No （）検査済証标签貼付（5） 检印、电路图（本体电路图）（遥控电路图）9
