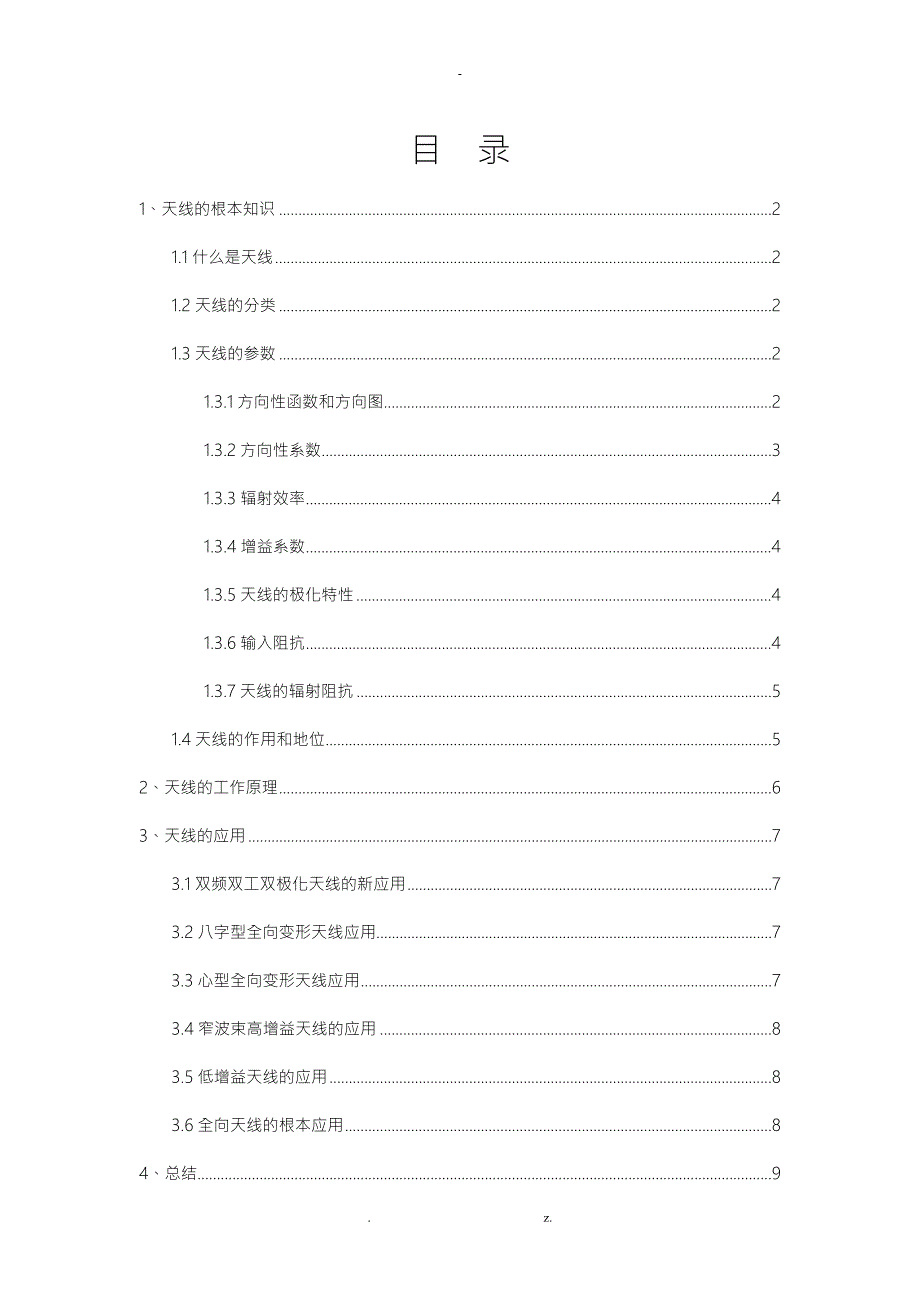

1、电磁场电磁波课程综述报告题 目： 电磁场电磁波课程综述报告 . z.-目 录1、天线的根本知识21.1什么是天线21.2天线的分类21.3天线的参数21.3.1方向性函数和方向图21.3.2方向性系数31.3.3辐射效率41.3.4增益系数41.3.5天线的极化特性41.3.6输入阻抗41.3.7天线的辐射阻抗51.4天线的作用和地位52、天线的工作原理63、天线的应用73.1双频双工双极化天线的新应用73.2八字型全向变形天线应用73.3心型全向变形天线应用73.4窄波束高增益天线的应用83.5低增益天线的应用83.6全向天线的根本应用84、总结9. z.-1、天线的根本知识1.1什么是天

2、线天线是一种用来发射或接收无线电波的电子器件。从物理学上讲，天线是一个或多个导体的组合，由它可因施加的交变电压和相关联交变电流而产生辐射的电磁场，或者可以将它放置在电磁场中，由于场的感应而在天线部产生交变电流并在其终端产生交变电压。天线应用于播送和电视、点对点无线电通信、雷达和空间探索等系统。天线通常在空气和外层空间中工作，也可以在水下运行，甚至在*些频率下工作于土壤和岩石之中。1.2天线的分类天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。 对于众多品种的天线，进展适当的分类是必要的： 按用途分类 可分为通信天线、电视天线、雷达天线等；按工作频段分类 可分为短波天线

3、超短波天线、微波天线等；按方向性分类 可分为全向天线、定向天线等；按外形分类 可分为线状天线、面状天线等.1.3天线的参数1.3.1方向性函数和方向图天线的方向性函数是描述天线辐射场的大小与空间方向之间关系的函数，也就是天线的辐射作用在空间的相对分布情况的数学表达式。把方向性函数用图形表示出来就是方向图，也就是方向性函数的图解形式。场强振幅的方向性函数是表示在以天线为中心，远区场*以恒定半径的球面上辐射场强的相对分布情况。场强振幅的归一化方向性函数一般表示为：式中，为天线在任意方向上的辐射场强，为天线在其最大辐射方向上的辐射场强。单元偶极子的方向图辐射的方向性用两个相互垂直的主平面上的方向图

4、表示，E 平面(电场所在平面) 和 H 平面(磁场所在平面)。E 平面与H平面的归一化方向函数分别为：实际天线比上图复杂，方向图可能包括多个波瓣，分别称为主瓣、副瓣和后瓣。如下图*天线的极坐标形式方向图：主瓣*z副瓣1.0后瓣天线方向图的波瓣0.707说明：主瓣最大辐射方向两侧的两个半功率点即功率密度下降为最大值的一半，或场强下降为最大值的 的矢径之间的夹角，称为主瓣宽度，表示为 ，主瓣宽度愈窄，说明天线辐射的能量愈集中，定向性愈好。方向图的副瓣和后瓣是指不需要辐射的区域，所以应尽可能小。1.3.2方向性系数*一天线的方向系数是它在最大辐射方向上*一距离处的辐射功率密度和辐射功率一样的无方向性

5、天线在同一距离处的辐射功率密度之比值，用D表示。在同一距离及一样辐射功率下，*天线在最大辐射方向上的功率流密度Sma*和无方向性天线的功率流密度S0的比值。D的第一表达式(Pr=Pr0)在同一距离处产生一样的辐射场，*天线在辐射功率和无方向性天线辐射功率之比。(|Ema*|=|E0|) D的第二表达式由方向性系数定义，可以得到方向性系数计算公式D的第三表达式1.3.3辐射效率天线的辐射效率表征天线能否有效的转换能量，定义为天线的辐射效率与输入到天线上的功率(输入功率)之比：1.3.4增益系数在定义天线的方向性系数时，我们使用的是天线辐射功率，由于辐射功率通常由理论计算得出，这就在实际应用中带来

6、一些不便。采用天线的输入功率作类似定义，则得出的对应参数称为天线的增益。它是天线的重要指标之一。天线增益是这样定义的。即输入功率一样时，*天线在*一方向上的远区产生的功率流密度S1与理想点源无方向性天线在同一方向同一距离处产生的功率流密度S0的比值，称为该天线在该方向上的增益系数，简称增益，常用G表示。天线增益在不加特别说明时，指天线在最大辐射方向上的增益系数。上述定义可用数学形式表示为或(E1=E0时)Pin1=Pin0Pin0和Pin1分别为理想点源天线和实际天线的输入功率。1.3.5天线的极化特性天线的极化特性是以天线辐射的电磁波在最大辐射方向上电磁强度矢量的空间取向来定义的，分为线极化

7、圆极化和椭圆极化。线极化又分为水平极化和垂直极化；圆极化又分为左旋极化和右旋极化。天线不能接收与其正交的极化分量，线极化天线不能接收来波中与极化方向垂直的线极化波；圆极化天线不能接收来波中与其旋转方向相反的圆极化分量。1.3.6输入阻抗天线通过传输线与发射机相连，天线作为传输线的负载，与传输线之间存在阻抗匹配的问题。天线与传输线连接处称为天线的输入端，天线输入端呈现的阻抗值定义为天线的输入阻抗，用Zin表示输入电阻，对应有功功率，以辐射和损耗两种方式耗散掉输入电抗，对应无功功率，贮存在近区中天线的输入阻抗决定于天线的构造、工作频率以及周围的环境。输入阻抗的计算是比较困难的，因为它需要知道天线

8、上的鼓励电流，除了少数天线外，大多数天线的输入阻抗在工程中采用近似计算或实验测定1.3.7天线的辐射阻抗将计算辐射功率的封闭面设置在天线的近区，用天线的近区场进展计算，则求出的的辐射功率将包含有功功率和无功功率两局部。引入归算电流，可定义辐射阻抗输入实功率为辐射功率和损耗功率之和，当所有功率都归于输入电流时，有8.频带宽度窄带天线 百分之几当工作频率发生变化时，天线的有关电参数变化的程度在所允许的围，此时对应的频率围称为频带宽度。相对带宽宽带天线 百分之几十超宽带天线 几个倍频程绝对带宽 天线的带宽都是就*个参数而言的，不同的天线参数，如最大辐射方向、波瓣宽度、副瓣电平、增益、极化等往往有不同

9、的带宽。通常方向图和输入阻抗随频率的变化具有很大区别，因而使用方向图带宽和阻抗带宽以示分别。与方向图带宽有关的参数包括最大辐射方向、波瓣宽度、旁瓣电平、方向性系数和增益。与阻抗带宽有关的是输入阻抗和辐射效率。假设对方向图带宽和阻抗带宽同时提出要求，取其窄的做为整个天线的带宽。1.4天线的作用和地位无线电发射机输出的射频信号功率，通过馈线电缆输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，由天线接下来仅仅接收很小很小一局部功率，并通过馈线送到无线电接收机。可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。2、天线的工作原理导线载有交变电流时，就可以形成

10、电磁波的辐射，辐射的能力与导线的长短和形状有关；v当导线的长度增大到可与波长相比较时，导线上的电流就大大增加，因而就能形成较强的辐射。通常将上述能产生显著辐射的直导线称为振子。电磁波是由同相振荡且互相垂直的电场与磁场在空间中以波的形式移动，其传播方向垂直于电场与磁场构成的平面，有效的传递能量和动量。l 天线工作带宽l 无论是发射天线还是接收天线，它们总是在一定的频率围工作的，通常，工作在中心频率时天线所能输送的功率最大，偏离中心频率时它所输送的功率都将减小，据此可定义天线的频率带宽。vl 天线工作带宽有几种不同的定义： 一种是指天线增益下降三分贝时的频带宽度；一种是指在规定的驻波比下天线的工作

11、频带宽度。在移动通信系统中是按后一种定义的，具体的说，就是当天线的输入驻波比1.5时，天线的工作带宽。l 天线的方向性v天线的方向性是指天线向一定方向辐射电磁波的能力。对于接收天线而言，方向性表示天线对不同方向传来的电波所具有的接收能力。天线的方向性的特性曲线通常用方向图来表示. 方向图可用来说明天线在空间各个方向上所具有的发射或接收电磁波的能力。l 天线辐射的电磁场的电场方向就是天线的极化方向3、天线的应用在移动通信网络中，天线的选择是一个很重要的局部，应根据网络的覆盖要求、话务量、干扰和网络效劳质量等实际情况来选择天线。天线选择得当，可以增大覆盖面积，减少干扰，改善效劳质量。根据地形或话务

12、量的分布可以把天线使用的环境分为7种类型：山区或丘陵，用户稀疏、开阔平坦区域用户居住集中、城区高楼多，话务大、郊区楼房较矮，开阔、农村话务少和公路带状覆盖、近海覆盖极远，用户少、隧道。3.1双频双工双极化天线的新应用目前双频段定向天线的构造和安装方法与现有的单频段天线一样，但重量有所增加。在城市的楼顶或郊区铁塔平台上，难以增加天线安装位置，因此将旧天线移到农村使用，更换新的双频段天线是最好解决天线安装位置困难的方法。由于DCS1800基站主要用于吸收局部话务，因此两个天线的俯仰角度控制可以是同时的，防止采用高本钱的两个频段独立控制的双频天线。为了减少馈线，通常这种天线集双频、双工、双极化于一体

13、在机房一侧利用双工器将两个频段的信号分开。双频天线用于城市或话务量特大的地方，因此水平面半功率波束宽度65天线为主选，同时要求有6或9的固定电下倾或可调0-10电下倾，增益采用中等15dBi16dBi即可。3.2八字型全向变形天线应用纯公路覆盖是指无人居住的山区、沙漠的重要等级公路覆盖，话务量少，为减少基站数量，降低建立本钱，通常采用O2以下站型，因此覆盖距离应尽量远，象这种无线覆盖区域，采用地形匹配天线是最理想的，如：8字形的变形全向天线可以增加需要覆盖方向的增益在最大方向上增益约增加3dB，减少公路两旁无用户区的覆盖能量。这种天线的站址选择很重要，公路的延伸方向应与天线方向图匹配。 这种

14、天线实际上就是普通全向天线与对称两根辅助反射金属管组成，反射金属管的作用是通过耦合改变全向天线水平面的方向图。对于纯粹的公路覆盖或其它无建筑物覆盖可以不考虑塔下黑，因为信号进入车的衰减比进入建筑物的衰减小得多。3.3心型全向变形天线应用在农村地区，许多小村镇建在公路的一侧，在做公路覆盖时可以兼顾这些村镇的覆盖，采用以下变形全向天线心形方向图，在公路和村镇方向的天线增益可以提高到13-15dBi，可以使村镇和公路覆盖更有效，这种天线实际上就是普通全向天线与一根辅助反射金属管组成，反射金属管的作用是通过耦合改变全向天线水平面的方向图。3.4窄波束高增益天线的应用纯公路覆盖也可以采用窄波束天线，如水

15、平面半功率波束宽度为30-33，增益高达21dBi，这种两扇区定向站可以使覆盖距离增加，减少基站数量从而降低用户的建立本钱。当然，采用过高增益天线，其体积明显增大，一定要考虑天线的风载荷，在工程设计和安装时都要慎重。3.5低增益天线的应用隧道覆盖。尽管采用高增益窄波束天线可以用于隧道覆盖，但由于这种天线体积大，在隧道口不宜安装，且本钱较高，实验证明可以采用低增益天线来覆盖增益在10-12dBi，这中低增益天线可以是价格低廉的八木天线，也可以是小的平板天线，前者更适合安装在隧道口侧，后者可以安装在离隧道口较近外侧，天线的最大波束指向与隧道口的法线方向夹角应小于5度。隧道的长度不超过2Km，弯曲点

16、不超过一个。采用直放站时应采用高前后比的对数周期偶极子天线或平板阵列天线，并尽可能安装在洞口侧。超过两公里长的隧道建议在隧道两端口安装基站或直放站。城市的阴影区或需要增补的微小区。这些区域可以采用低增益平板天线配置的微基站或基站进展覆盖，平板天线的增益在12-14dBi，波束宽度取决于需要覆盖区域的形状，可以1个扇区，2个扇区，也可以3个扇区。3.6全向天线的根本应用高增益普通全向天线的最大增益在10.5-11dBi之间，可以有固定电下倾角。由于其垂直面的波束宽度较小约6.5-7.5度，因此对于没有固定电下倾的全向天线，建议用于天线挂高不超过50m的平原地区基站，以免出现严重的“塔下黑现象。对

17、于原处覆盖不重要的基站，可以采用适当固定电下倾的全向天线，以便使覆盖区的信号电平更强。高增益赋形全向天线的最大增益为12dBi，我司选择该类型天线的零点填充水平为25%即第一零点的深度为-12dB、3度固定电下倾。由于存在3度下倾，因此在0度方向的增益与普通高增益全向天线一样10.5-11dBi。这种天线用于山区、丘陵覆盖比较理想，可以有效解决由于天线挂高太高而出现的塔下黑现象。由于赋形天线只对天线下方第一个零点进展填充，因此如果天线挂高过高，该天线也将无能为力。因此建议需要有效覆盖的建筑物距离天线的径向距离R与天线挂高H满足以下关系HRtg18中等增益的赋形和普通全向天线更适合用于周遍环山山比基站天线高出较多，天线对山梁的仰角大于4度的不太兴旺的乡镇，由于其垂直面的波束较宽，因此指向山上的信号较强。4、 总结通过一学期这门课程的学习以及课程综述报告的撰写，让我学习到了天线的相关知识，学习了它的工作原理、相关参数以及它的应用方面，并且认识到它是电磁场电磁波的一个应用，总的来说，学到了许多新的知识。但是对于书本上的理论知识，还是没有结实的掌握，究其原因，发现还是自己联系做少了缘故，我觉得教师讲解的挺好的，主要是我们课后练习没有跟上，希望通过这几个星期的复习好取得好成绩。. z.
