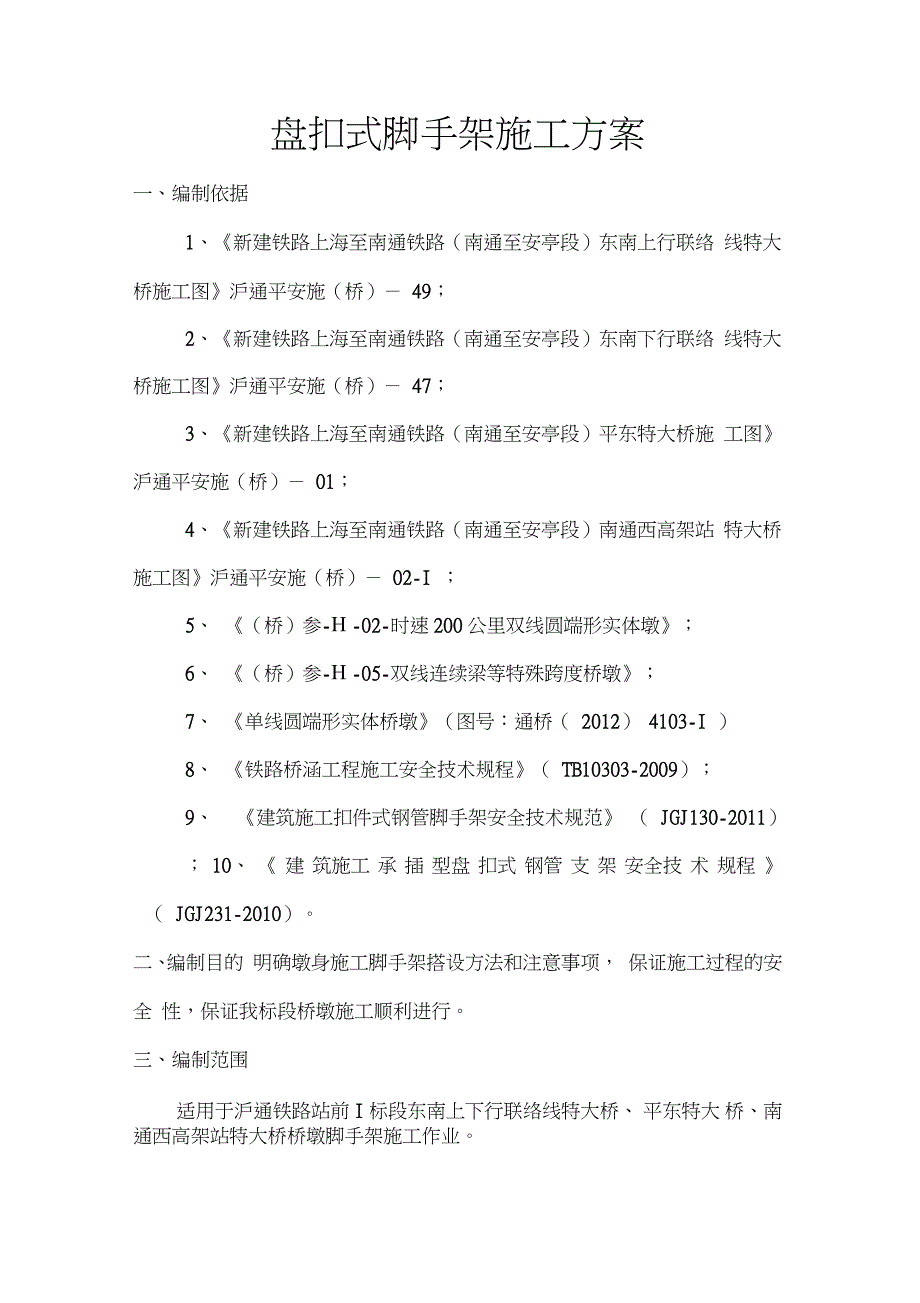

1、目录一、编制依据三、编制范围 1.四、工程概况 2.六、桥墩脚手架搭设物资设备配备 2.七、桥墩脚手架施工方法 3.八、质量保证措施 8.九、安全保证措施 9.十、附件 1.0.盘扣式脚手架施工方案一、编制依据1、新建铁路上海至南通铁路（南通至安亭段）东南上行联络 线特大桥施工图沪通平安施（桥） 49；2、新建铁路上海至南通铁路（南通至安亭段）东南下行联络 线特大桥施工图沪通平安施（桥） 47；3、新建铁路上海至南通铁路（南通至安亭段）平东特大桥施 工图沪通平安施（桥） 01；4、新建铁路上海至南通铁路（南通至安亭段）南通西高架站 特大桥施工图沪通平安施（桥） 02-I ；5、（桥）参-H -

2、02-时速200公里双线圆端形实体墩；6、（桥）参-H -05-双线连续梁等特殊跨度桥墩；7、单线圆端形实体桥墩（图号：通桥（ 2012） 4103-I ）8、铁路桥涵工程施工安全技术规程（ TB10303-2009）；9、建筑施工扣件式钢管脚手架安全技术规范 （ JGJ130-2011）； 10、 建 筑施工 承 插 型盘 扣式 钢管 支 架 安全技 术 规程 （ JGJ231-2010）。二、编制目的 明确墩身施工脚手架搭设方法和注意事项， 保证施工过程的安全 性，保证我标段桥墩施工顺利进行。三、编制范围适用于沪通铁路站前 I 标段东南上下行联络线特大桥、 平东特大 桥、南通西高架站特大桥

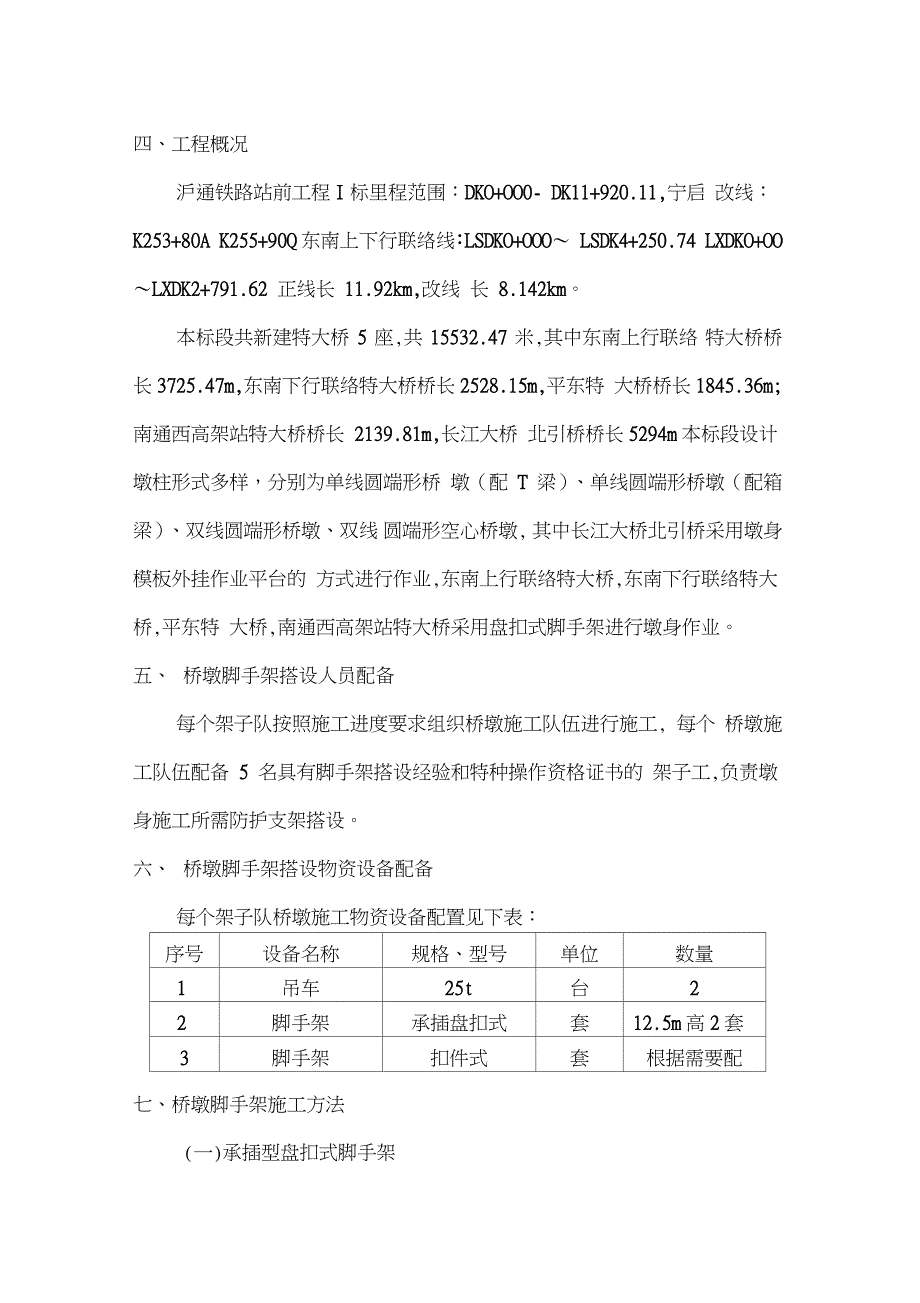

3、桥墩脚手架施工作业。四、工程概况沪通铁路站前工程I标里程范围：DKO+OO0- DK11+920.11,宁启 改线：K253+80A K255+90Q东南上下行联络线：LSDKO+OOO LSDK4+250.74 LXDKO+OOLXDK2+791.62 正线长 11.92km,改线 长 8.142km。本标段共新建特大桥 5 座,共 15532.47 米,其中东南上行联络 特大桥桥长3725.47m,东南下行联络特大桥桥长2528.15m,平东特 大桥桥长1845.36m;南通西高架站特大桥桥长 2139.81m,长江大桥 北引桥桥长5294m本标段设计墩柱形式多样，分别为单线圆端形桥 墩（

4、配 T 梁）、单线圆端形桥墩（配箱梁）、双线圆端形桥墩、双线 圆端形空心桥墩, 其中长江大桥北引桥采用墩身模板外挂作业平台的 方式进行作业,东南上行联络特大桥,东南下行联络特大桥,平东特 大桥,南通西高架站特大桥采用盘扣式脚手架进行墩身作业。五、桥墩脚手架搭设人员配备每个架子队按照施工进度要求组织桥墩施工队伍进行施工, 每个 桥墩施工队伍配备 5 名具有脚手架搭设经验和特种操作资格证书的 架子工,负责墩身施工所需防护支架搭设。六、桥墩脚手架搭设物资设备配备每个架子队桥墩施工物资设备配置见下表：序号设备名称规格、型号单位数量1吊车25t台22脚手架承插盘扣式套12.5m高2套3脚手架扣件式套根据

5、需要配七、桥墩脚手架施工方法(一)承插型盘扣式脚手架1、质量和外观检查对进入现场的脚手架配件，使用前应对其质量进行复检，对外观、 材料规格和型号、尺寸、偏差、壁厚等关键位置按照建筑施工承插 型盘扣式钢管支架安全技术规程仔细检查，同时检查是否有产品检 验合格证书。构配件外观质量应符合要求：(1) 钢管应无裂纹、凹陷、锈蚀，不得采用对接焊接钢管；(2) 钢管应平直，直线度允许偏差应为管长的 1/500,两端面 应平整，不得有斜口、毛刺；(3) 铸件表面应光滑，不得有砂眼、缩孔、裂纹、浇冒口残余 等缺陷，表面粘砂应清除干净；(4) 冲压件不得有毛刺、裂纹、氧化皮等缺陷；(5) 各焊缝有效高度应符合规

6、定，焊缝应饱满，焊药应清除干 净，不得有未焊透、夹渣、咬肉、裂纹等缺陷；(6) 可调底座和可调托座表面宜浸漆或冷镀锌，涂层应均匀、 牢固；架体杆件及其他构配件表面应热镀锌，表面应光滑，在连接处不得有毛刺、滴瘤和多余结块；构配件应按品种、规格分类放置在堆料区内，清点好数量备用， 脚手架堆放场地排水应畅通，不积水。2、脚手架搭设尺寸及构造盘扣式脚手架立杆钢管类型主要采用B-LG-2000(48 X 3.2 X2000mm)强度为300kN/mm；横向水平杆管采用 A-SG-900(48X 2.5 X 840mm)纵向水平杆管采用 A-SG-2100 ( 48X 2.5 X 2040mm, 水平钢管

7、强度为205kN/mm；竖向斜杆采用 B-XG-2000X 2000 (33 X 2.3 X 2756mm，钢管强度为185kN/mr2;脚手板采用冲压钢板。 立杆的纵距为2.10m,横距为0.9m,脚手架步距为2.0m。3、地基处理 脚手架搭设场地必须平整、坚实、不沉陷、不积水,一般墩身外围脚手架搭设在承台顶面上。 对于承台尺寸不能满足搭设要求时, 应 对立杆下基础做加固压实处理，承载力不小于 150kpa,防止不均匀 沉降，同时在立杆底部垫放 20cm宽木板，木板长度应不少于2 跨立 杆纵距。4、脚手架搭设和拆除( 1 )搭设流程如下：在牢固的地基弹线、立杆定位-竖立杆-装第一步大横杆并与

8、 各立杆扣紧-安第一步小横杆-安第二步大横杆-安第二步小横杆 -加设竖向斜撑-安装梯子、铺设脚手板-接立杆-逐层按前面步骤 安装-防护围栏、立挂安全网。(2) 承插型盘扣式钢管支架应由塔式单元扩大组合而成，且各 单元见连接紧密、牢固，具备足够的稳定性，盘口结点构造如下图所 示：盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜 杆杆端扣接头组成。O -7O 7盘扣结点1连接盘；2插销；3水平杆杆端扣接头；4水平杆；5 斜杆；6斜杆杆端扣接头；7立杆(3) 脚手架首层立杆宜采用不同长度的立杆交错布置，错开立 杆竖向距离不应小于500mm当需设置人行通道时，脚手架搭设时底 部可采用可调底座和垫

9、板。(4) 双排脚手架的斜杆或剪刀撑设置应符合下列要求：沿架体 外侧纵向每5跨每层应设置一根竖向斜杆或每 5跨间应设置扣件钢管 剪刀撑，端跨的横向每层应设置竖向斜杆。每5跨设扣件钢管剪刀撑1斜杆；2立杆；3两端竖向斜杆；4水平杆；5扣件钢 管剪刀撑(5) 承插型盘扣式钢管支架应由塔式单元扩大组合而成，拐角为直角的部位应设置立杆间的竖向斜杆。当作为外脚手架使用时，单跨立杆间可不设置斜杆。(6) 加固件、斜杆必须与脚手架同步搭设，当架体搭设至顶层时，外侧立杆应高出顶层架体平台不应小于1000mm用作顶层的防护立杆。(7) 钢脚手板的挂钩必须完全扣在水平杆上，挂钩必须处于锁 住状态，作业层脚手板应满

10、铺。(8) 外侧应设置防护栏杆，防护栏杆可设置在每层作业面立杆 的0.5m和1.0m的盘扣节点处，布置上、中两道水平杆，并应在外侧 满挂密目安全网。(9)挂扣式钢梯宜设置在尺寸不小于 0. 9mx 1.8m的脚手架框 架内,钢梯宽度应为廊道宽度的 12,钢梯可在一个框架高度内折 线上升；钢架拐弯处应设置钢脚手板及扶手杆。( 10)采用 A48 钢管沿墩身周围搭设环抱式连墙件,顺墩身高 度方向每4m设置一道。(11) 拆除脚手架应经单位工程负责人确认并签署拆除许可令 后方可拆除。脚手架拆除必须按照后装先拆、先装后拆的原则进行, 严禁上下同时作业。 拆除前应清理脚手架上的器具及多余的材料和杂 物。

11、设专人指挥,多人同时操作,应明确分工、统一行动,且应具有 足够的操作面。脚手架拆除时必须划出安全区,设置警戒标志,派专 人看管。(12) 运至地面的构配件应按本规范的规定及时检查、整修与 保养,并应按品种、规格分别存放。5 、脚手架搭设验收( 1 )脚手架搭设完毕或分段搭设完毕,应按规定对脚手架工程 的质量进行检查,经检查合格后方可交付使用。(2)高度在20m及20m以下的脚手架，应由单位工程负责人组 织技术安全人员进行检查验收。高度大于20m的脚手架，应由上一级 技术负责人随工程进行分阶段组织单位工程负责人及有关的技术人 员进行检查验收。( 3)验收时应具备下列文件： 脚手架构配件的出厂合格

12、证或质量分类合格标志； 脚手架工程的施工记录及质量检查记录； 脚手架搭设过程中出现的重要问题及处理记录； 脚手架工程的施工验收报告。( 4)脚手架工程的验收,除查验有关文件外,还应进行现场检查,检查应着重以下各项,并记入施工验收报告。 构配件和加固件是否齐全, 质量是否合格, 连接和挂扣是否紧 固可靠； 安全网的张挂及扶手的设置是否齐全； 基础是否平整坚实、支垫是否符合规定； 对拉杆的数量、位置和设置是否符合要求； 垂直度及水平度是否合格。八、质量保证措施(1) 对进入现场的钢管支架构配件的检查与验收应符合下列规 定： 应有钢管支架产品标识及产品质量合格证。 应有钢管支架产品主要技术参数及产品

13、使用说明书。 进入现场的构配件应对管径、构件壁厚等核查，还应进行外 观检查,外观质量应符合规范规定。(2) 对脚手架的检查和验收应重点检查以下内容： 立杆基础不应有不均匀沉降，立杆可调底座与基础面的接触 不应有松动或悬空现象。 斜杆和剪刀撑设置应符合要求。 外侧安全立网和内侧层间水平网应符合专项施工方案的要求。 周转使用的支架构配件使用前复检合格记录。 脚手架应由工程项目技术负责人组织相关人员进行验收，符 合专项施工方案后方可使用。 搭设的施工记录和质量检查记录应及时、齐全。 九、安全保证措施(1) 脚手架搭设和拆除的人员应参加建筑行业主管部门组织的 建筑施工特种作业培训且考核合格,取得上岗资

14、格证。(2) 当作业高度大于2m时，支架搭拆作业人员应正确佩戴安 全帽、安全带和防滑鞋。安全带直接挂扣在立杆或横杆上,不得直接 挂扣在斜杆上。(3) 加固件、 斜杆、剪刀撑必须与脚手架同步搭设。( 4)脚手板应铺设牢靠、严实,脚手架施工层操作面下方净空 距离超过3m时，必须设置一道水平安全网并与架体固定。双排脚手 架外围应用密目式安全网全封闭,并应与架体结扎牢固。(5) 当遇雨、雪、浓雾或6级风力天气时，严禁2m高度以上 架体搭拆。雨、雪后上架作业应有防滑措施,并应扫除积雪。夜间不 宜进行脚手架搭设与拆除作业。(6) 作业层上的施工荷载应符合设计要求,不得超载,支架使 用期间不得擅自拆除架体结

15、构杆件。 脚手架应经技术负责人确认并签 署拆除许可令后方可拆除。7)严禁在脚手架基础影响范围内进行挖掘作业(8) 工地临时用电线路的架设及脚手架接地、避雷措施等，脚 手架搭设与架空输电线路的安全距离， 应按现行行业标准 施工现场 临时用电安全技术规范 JGJ 46的有关规定执行。(9) 拆除前应清理脚手架上的器具、多余的材料和杂物。脚手 架拆除必须按照后装先拆、 先装后拆的原则进行， 严禁上下同时作业。( 10)脚手架拆除时必须划出安全区，设置警戒标志，派专人 看管，严禁非操作人员入内。( 11 )拆除的脚手架构件应安全地传递至地面，严禁抛掷。十、附件附件 1：盘扣式脚手架计算书附件 2：盘扣式脚手架检测证明文件
