矿山机电实习报告共6篇.docx

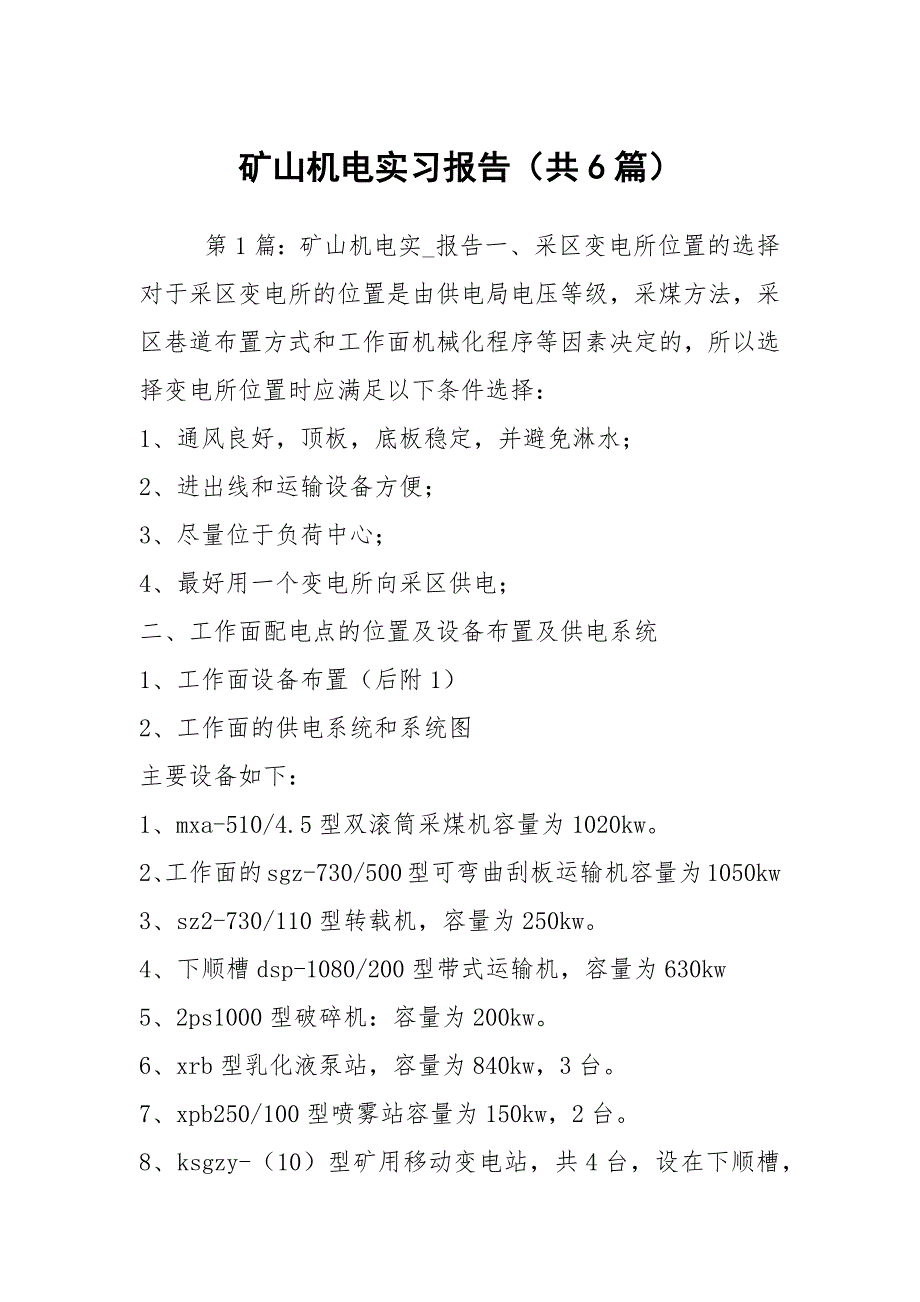

1、矿山机电实习报告（共6篇） 第1篇：矿山机电实_报告一、采区变电所位置的选择对于采区变电所的位置是由供电局电压等级，采煤方法，采区巷道布置方式和工作面机械化程序等因素决定的，所以选择变电所位置时应满足以下条件选择：1、通风良好，顶板，底板稳定，并避免淋水；2、进出线和运输设备方便；3、尽量位于负荷中心；4、最好用一个变电所向采区供电；二、工作面配电点的位置及设备布置及供电系统1、工作面设备布置（后附1）2、工作面的供电系统和系统图主要设备如下：1、mxa-510/4.5型双滚筒采煤机容量为1020kw。2、工作面的sgz-730/500型可弯曲刮板运输机容量为1050kw3、sz2-730/1

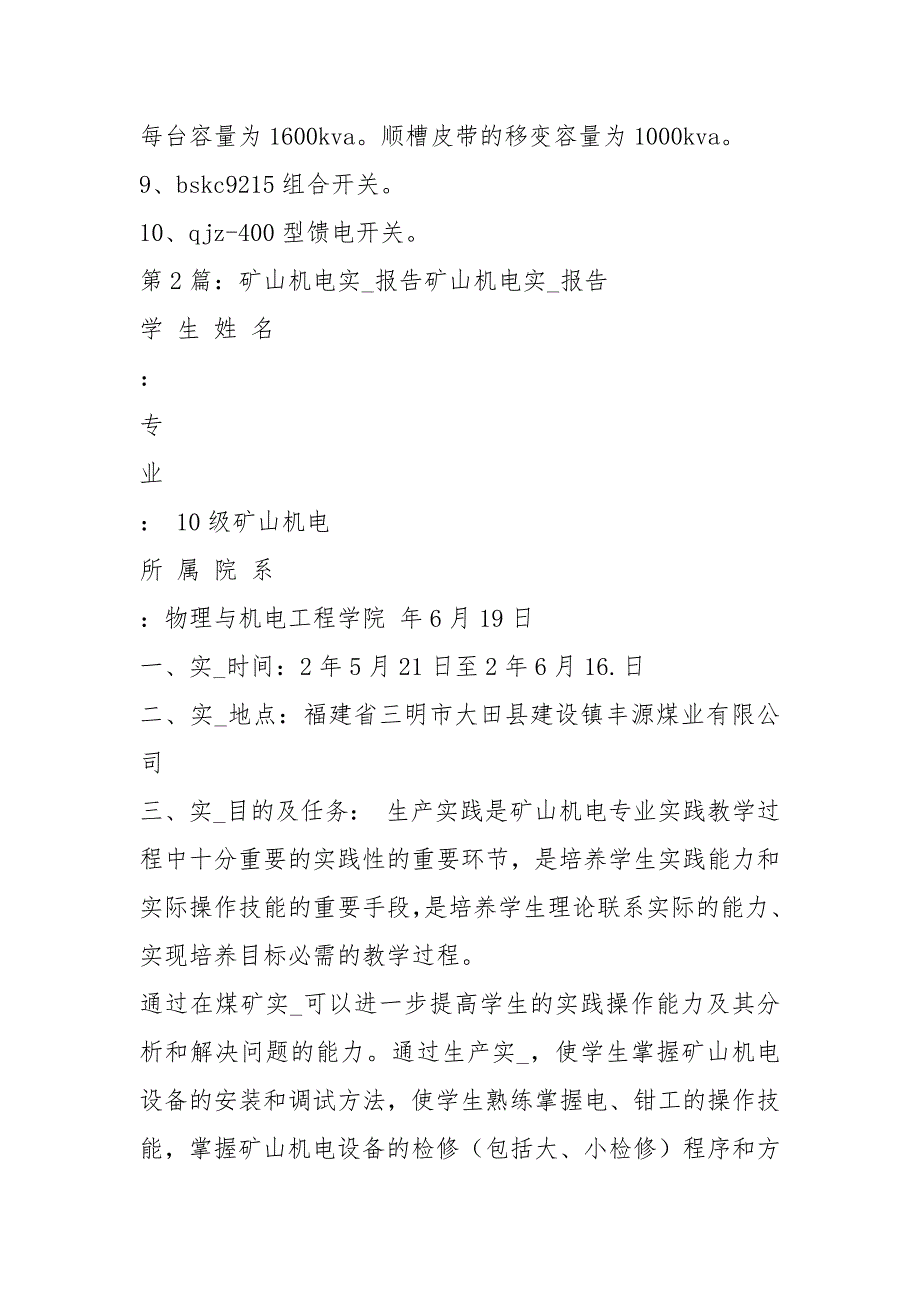

2、10型转载机，容量为250kw。4、下顺槽dsp-1080/200型带式运输机，容量为630kw5、2ps1000型破碎机：容量为200kw。6、xrb型乳化液泵站，容量为840kw，3台。7、xpb250/100型喷雾站容量为150kw，2台。8、ksgzy-（10）型矿用移动变电站，共4台，设在下顺槽，每台容量为1600kva。顺槽皮带的移变容量为1000kva。9、bskc9215组合开关。10、qjz-400型馈电开关。第2篇：矿山机电实_报告矿山机电实_报告学 生 姓 名：专业： 10级矿山机电所 属 院 系：物理与机电工程学院 年6月19日一、实_时间：2年5月21日至2年6月16

3、日二、实_地点：福建省三明市大田县建设镇丰源煤业有限公司三、实_目的及任务： 生产实践是矿山机电专业实践教学过程中十分重要的实践性的重要环节，是培养学生实践能力和实际操作技能的重要手段，是培养学生理论联系实际的能力、实现培养目标必需的教学过程。通过在煤矿实_可以进一步提高学生的实践操作能力及其分析和解决问题的能力。通过生产实_，使学生掌握矿山机电设备的安装和调试方法，使学生熟练掌握电、钳工的操作技能，掌握矿山机电设备的检修（包括大、小检修）程序和方法。同时培养学生的敬业精神和吃苦精神。四、实_内容及要求1、实_内容（1）矿山机电设备 （供电设备及电气设备、通风、排水、压气、运输、采掘、支护设

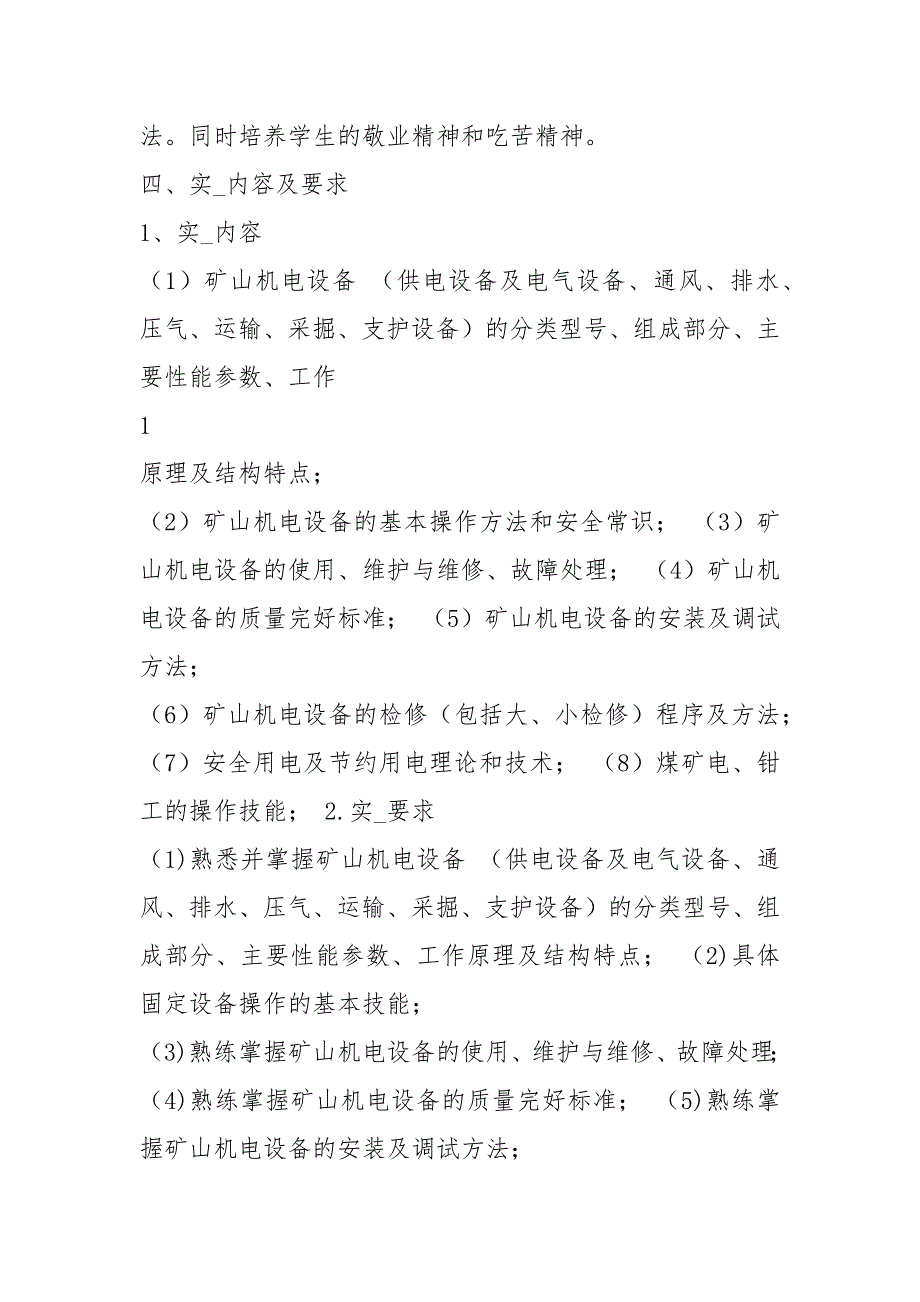

4、备）的分类型号、组成部分、主要性能参数、工作1原理及结构特点；（2）矿山机电设备的基本操作方法和安全常识； （3）矿山机电设备的使用、维护与维修、故障处理； （4）矿山机电设备的质量完好标准； （5）矿山机电设备的安装及调试方法；（6）矿山机电设备的检修（包括大、小检修）程序及方法； （7）安全用电及节约用电理论和技术； （8）煤矿电、钳工的操作技能； 2.实_要求（1)熟悉并掌握矿山机电设备 （供电设备及电气设备、通风、排水、压气、运输、采掘、支护设备）的分类型号、组成部分、主要性能参数、工作原理及结构特点； （2)具体固定设备操作的基本技能；（3)熟练掌握矿山机电设备的使用、维护与维修、故

5、障处理； （4)熟练掌握矿山机电设备的质量完好标准； （5)熟练掌握矿山机电设备的安装及调试方法；（6)熟练掌握矿山机电设备的检修（包括大、小检修）程序及方法; （7)熟练掌握安全用电及节约用电理论和技术； （8)熟练掌握煤矿电、钳工的操作技能； 3.实_形式（1）全程在煤矿，师傅带学生； （2）安排专业指导老师负责日常管理2五、实_报告： 1 企业简介福建省大田县丰源煤业西井田整合矿区年产6万吨，位于福建省三明市大田县建设镇。该矿区以原大田县丰源煤业有限公司大竹林煤矿系井田（又称丰源煤矿）为主体，对附近原建设煤矿鲤鱼坑一号井进行整合丰源煤矿为福建省大田广平矿区煤炭开发总体规划中规划现有的矿井

6、之一由大田县丰源煤业有限公司投资建设该整合项目于年8月17日通过福建省经济贸易委员会关于大田县煤炭资源整合总体方案的批复闽经贸能源33号。整合后的大竹林煤矿西井田矿区面积2.9327km2矿井资源赋存划界分成上下两个块段开采标高分别为475m350m和330m0m标高330350m为两块段的上下开采安全煤柱。大竹林西井田整合矿区保有资源储量为122b333637.2万吨可采煤层为童子岩组第一段中下部煤层设计开采储量390.46万t采用走向长壁后退式采煤法进行硐采矿井生产能力6万吨/年服务年限43.4年项目总投资528.42万元。丰源煤矿348主斜井 运煤炭、运送材料和设备、进风 长度367m倾

7、角25断面4.9m2净宽2.4m铺设钢轨15kg/m。 原大竹林煤矿西井田矿区已建 348副斜井 人员、设备、材料及3000m标高煤炭、排矸的运输进风、敷设管线等。 长度376m倾角25断面2.0m2净宽4.4m风机。 原大竹林煤矿西井田矿区已建 地面生产系统 滑坡煤台 储存原煤、煤炭转运 体积2500 m3。 原350m工业广场已建 翻车3机房 煤炭卸车 原350m工业广场已建 2 辅助 工程 机修车间 担负矿井、机电设备等的日常维护、检修及小型零件的更换。 建筑面积222m2。 原350m工业广场已建 联合建筑 包含调度值班、矿灯房、澡堂、金工车间 建筑面积481m2。 原350m工业广场

8、已建 坑木加工房 担负坑木的改制、加工等任务 建设面积95m2。 原350m工业广场已建 主斜井绞车房 负责主斜井绞车提升 建设面积130m2。 原350m工业广场已建 火工库 存放雷管、炸药 建筑面积224m2。 原大竹林煤矿西井田矿区已建 公 用 工 程 变电所 供矿井用电 建筑面积177m2。 原350m工业广场已建 沉淀池 矿井水、煤泥水、排矸场淋溶水处理 总容积170m3 矿井水沉淀池已建容积80m3 储运 工程 地面运输 煤炭运输、矸石运输 窄轨铁路、水泥路 原350m工业广场已建 排矸场 暂时堆放矸石 1个排矸场占地19720m2总容纳能力10.85万m3。 在原矸石场上平均堆高

9、5.5米 ,环境影响评价。西井田整合矿区的建设符合国家产业政策和各项环保法律法规矿山选址合理项目清洁生产达到国内一般水平污染物的治理措施经济合理、技术可行污染物能做到达标排放在采纳了公众意见和采取并落实本报告书中所提各项环保措施的前提下该项目的建设是可行的。 3.4建议 结合周围工农业生产的需要尽量把处理后的矿井水回用提高矿井水回用率减少矿井水排放量。 矿区整合生产后应该在企业内部开展清洁生产审核工作以进一步做好清洁生产降低污染物产生排放量节约生产成本提高企业的经济效益、环境效益提高区域可持续发展的能力。 在矿山开采过程中要随时密切监视地4下水情况边采边探并及时采取防治措施以减轻对地下水及地表

10、水的影响。矿井水回用量55m3/d回用率0.7。地下水 环境保护目标井田内含水层 地下水环境现状根据区域范围内的2个地下水监测点监测值均符合地下水质量标准GB/T14848-93类标准评价区地下水质量良好。 影响评价 矿山开采过程将造成局部地下水位的下降地表水量相对减小。但由于矿区含水层厚度小富水性弱断层多为不导水或局部弱导水且矿山开采范围有限故矿山开采不会造成水文地质条件的较大变化。 煤炭开采形成的导水裂隙带不会到达第四系含水层只要按规范留设防水煤柱煤炭开采不会直接导致第四系含水层水位降低或疏干。 根据矿区煤层开采可能影响到的含水层情况。在采取各种有效的防治措施的情况下煤层开采不会直接沟通潜

11、层含水层因此采煤不会对大区域范围内的地下水水位产生明显影响。主要环保措施采取监测预防和地下工程防治相结合的手段控制地下水的外排量最大程度地减轻对地下水水资源总量的影响。 主要应控制煤层上覆岩层中冒落带和导水裂缝带的发育高度。当它们未发展到含水层时地下水不受疏降影响。 掘进工作面在接近含水层、导水断层时必须打超前钻孔控放水井下有突水危险的地区必须在其附近设置水闸门或水闸墙在掘进工作面或其他地点发生明显的突水征兆或大量涌水时应立即停止工作采取相应的保护措施确保含水层不受破坏。 监测煤矿在建设或生产过程中的地下水疏干动态及与之有关的地表水动态 监测与地下水变化有关的环境生态问题发生和发展的状况 井田

12、内构造较复杂断层较5多为防止开采过程中沟通地表水与地下水的水力联系布置井巷工程及开采时应尽量避开断层尤其是F0断层。同时在掘进过程中应做到“有疑必探先探后掘”的原则及时收集水文地质资料根据设计要求在330350m标高留足煤柱。2、实_情况电工组第一天到煤矿，师傅就带领我们参观了很多电器设备。参观了配电室、绞车房、空压机房，还有井底的一些电器设备。（1）第一天下井，也就是第一次看到猴车，矿山索道的原理：将钢丝绳安装在驱动轮、托绳轮、压绳轮、迂回轮上并经张紧装置拉紧后，由驱动装置输出动力带动驱动轮和钢丝绳运行，从而实现输送矿工的原理。用地下矿用架空索道来输送矿工，其目的是缩短矿工上下井的路途时间，

13、减轻矿工上下井的体能消耗。 乘坐时，乘人离地近（0.2m），钢丝绳运行速度低（固定抱索器时0.81.2m/s）,确保矿工乘坐安全；上下车，选用静态上下车装置，在不停车的情况下，使矿工在静止状态中上下车，特别是在高速的运行中，更能确保矿工乘坐安全； 不掉绳，可靠的防掉绳和轮系装置，使运行中的钢丝绳不掉绳。 （2）空压机设备师傅带我们参观了位于井口的空压机房，一进入空压机房给我的感觉就是温度实在是高，师傅给我们详细的介绍了空压机的基本组成。安信煤矿所用的空压机有是螺杆式空压机，这里有4台空压机，分别有两台工作和两台备用，当空压机运行时间6过长或者是出现问题时就必须开启备用机才能保证井下的正常作业。

14、师傅讲解的很详细，还特意打开集体给我们看内部的组成。螺杆式空压机的工作原理分为吸气和排气两个过程。吸气过程：电机驱动转子，主从转子的赤沟空间在转至进气端壁开口时，其空间大，外界的空气充满其中，当转子的进气侧端面转离了壳之进气口时，在齿沟间的空气被封闭在主、从转子与机壳之间，完成吸气过程。 压缩过程：在吸气结束时，主、从转子齿峰与机壳形成的封闭容积随着转子角度的变化而减少，并按螺旋状移动，此为“压缩过程”。 压缩气体与喷油过程：在输送过程中，容积不断减少，气体不断被压缩，压力提高，温度升高，同时，因气压差而变成雾状的润滑被喷入压缩腔，从而达到压缩、降低温度密封放润滑的作用。排气过程：当转子之封闭

15、齿峰旋转到与机壳排气口相遇时，被压缩的空气开始排放，直到齿峰与齿沟的吻合面移至排气端面，此时齿沟空间为零，即完成排气过程。与此同时，主从转子的另一对齿沟已旋转至进气端，形成最大空间，开始吸气过程，由此开始一个新的压缩循环。(3)配电室都是10000V经过变压器，变成660V和360V。配电室的管理制度也是很严格的。配电室应门窗齐全，设在建筑物首层的配电室窗户应装设护栏，配电室门应加锁，在门窗上设置警示标志。配电室严禁堆放物料，更不准将易燃易爆物品临时或长期存放室内。但下列物品除外：必备的安全用具（如：绝缘手套、绝缘鞋靴、临时接地线）日常清洁所必需的用具（如：扫把、墩布、抹布等）电工专用工具及备

16、件消防器材保持配电室内外卫生，定期进行清扫，做到配7电柜无积尘，室内无堆物、积水。低压配电柜前地面（双面维护的柜前后地面）应铺设宽度1米等长的橡胶绝缘垫、配电柜上开关手柄或按钮、指示灯，仪表下方应标签或文字标注名称。除供电部门有关人员及上级主管人员外，其他无关人员一律不得进入配电室内。如确需进入应经综合管理部经理批准，并应有电工跟随、监护，严禁在配电室内吸烟及长时间逗留。其它配电线路、设施应定期检查，发现问题或隐患及时消除，保障安全使用。我去参观了矸石山和井底绞车房的绞车提升系统，让我们更加深入地了解矿井的提升设备组成及运行过程。这此我们还在师傅的指导下操作了绞车。矿井提升机主要由电动机、减速

17、器、卷筒（或摩擦轮）、制动系统、深度指示系统、测速限速系统和操纵系统等组成，采用交流或直流电机驱动。按提升钢丝绳的工作原理分缠绕式矿井提升机和摩擦式矿井提升机。缠绕式矿井提升机有单卷筒和双卷筒两种，钢丝绳在卷筒上的缠绕方式与一般绞车类似。单筒大多只有一根钢丝绳，连接一个容器。双筒的每个卷筒各配一根钢丝绳，连接两个容器，运转时一个容器上升，另一个容器下降。 提升绳的两端各连接一个容器，或一端连接容器，另一端连接平衡重。摩擦式矿井提升机根据布置方式分为塔式摩擦式矿井提升机（机房设在井筒顶部塔架上）和落地摩擦式矿井提升机（机房直接设在地面上）两种。 在矸石山安装有如下型号的绞车提升系统。 提升机型号

18、kyh8508绞车型号：JD-1.0调度绞车 卷尺长度：225X303.5mm 电动机型号：YBJ-11 功率：1.4KW直径125mm 容绳：400m牵引力：10kw 绳速大于1.0m/s质量570kg 机修组煤矿机修分井上机修车间和井下机修两种。如果分到机电科或者设备维修中心一般都是地面活多一些，当然有时候也有下井的时候，就是一些大件比如综采综掘机械不便于升井，让人下去维修。不过还是比较少的。但是分配到队组去在，则下井值班很正常了，属于三班维护跟班，顶班上的。假期应该按照劳动法规定，但是一般都不大愿意给你批假，加班是家常便饭，所以所谓劳动法一般在煤矿就是属于扯淡。只要井下有需要，所有生产

19、安全人员是随叫随到，不管黑天白天的，这是半军事化的煤矿井下生产特色。机修工岗位职责：熟知所管设备的原理、结构、性能；认真执行检修制度和设备包机制，按章作业，提高检修质量；负责所管设备的完好；负责本岗的安全工作，做好自保、互保、联保；负责所管设备的卫生工作，认真填写各种记录。93、实_心得在实_过程中，我从技术，团队合作，专业素质等方面都有了极大的收获 。从技术方面来说，这次实_给了一次我将所学知识进行运用来解决实际问题的机会，在实_过程中，许多原来并不熟练的知识逐渐被清晰的理解，许多原来没有重视的方面也得到了巩固，更在发现及解决问题的过程中学_到了不少新东西，在课本中所提到的技术要求之外，我在

20、以下几个方面我有了比较深的体会：一是由于是同组合作，所以在实_程中团队精神就尤为重要，首先要拟订准确的计划，分工明确，在实_过程中我们不但要做好自己的工作，还要考虑同组人的工作，尽量要为别人带来便利。小组成员的合作很重要，实_小组的气氛很大程度上影响实验的进度。 二在实_过程中要听指导教师的安排，避免犯错误。熟悉了矿山机械设备，由于天气炎热，起初我对这次实_抱有排斥的态度，但是当我看到同组同学都在认真的学_，认真的实_的时候，我就被感染了，跟随他们一起加入到测量中，争着抢着操作仪器，把握每一个提高成长的机会。尽管天气十分炎热，但是通过大家的团结努力，我们还是十分顺利地完成了师傅给予的任务。多天

21、的合作下来，每个同学的脸都亲切了许多。当所有工作做完的时 候，大家一起回顾最初的苦，才发现其实并没有什么，坚持走过来了，成果拿出来了，大家的心里比什么都甜。通过实_，不仅让我获得了自动化的基础知识了解自动生产一般操作过程、生产方式和工艺过程熟悉了主要机械加工方法及其所用主要设备的工作原理和典型结构、安全操作技术，而且加强了理论联系10实际的锻炼提高了实践能力培养了向工人及现场技术人员学_的工程素质。在专业方面：巩固已学专业基础课和部分专业课程的有关知识，并为后续专业课的学_作必要的知识准备；通过实_，学_本专业的实际生产操作技能，了解更多的专业技术知识及应用状况，拓宽专业知识面;培养学生理论联

22、系实际的工作作风，树立安全第一的生产观念，提高分析问题、解决问题的独立工作能力；通过实_，加深学生对专业的理解和认识，为进一步开展专业课程的学_创造条件。总之，经过这次的实_，让我深深的体会到了学校与社会及理论与实际的差距，更重要的是，要懂得怎么去处理好人际关系，这也是自己学_和发展的桥梁。第3篇：矿山机电专业实_报告 矿山机电专业实_报告光阴似箭，转眼间离开学校已有半年了。经过这半年来的实_，让我真真正正的体会到了“井底之蛙”的涵意。 在学校的时候，我们只是学_课本上的一些理论知识。那时感觉理论这么简单，想必操作起来也并不难。但事实却并非如此。当我们刚来到朝川机械厂时，厂里按排了我们三个星期

23、的厂规厂纪及安全问题的学_。于是，我们在这些初步的培训之后，终于迈进了我们期望已久的“实战”中当我们踏入了厂线后，代班首先给我们讲的就是安全问题。听班长说就是在我们朝川，因为工作不认真谨慎，乱动设备而造成的失明，手指夹断，腿脚压伤压残等等都有出现过。这些听起来就让人心惊胆战的。的确，在现场如果忽视了安全问题就很容易发生公伤事故。当然承受痛苦的也是自己。因此，我们每天上班集合时都会一起喊口号：“安全第一”。为的就是要告诫我们自己不论做什么事都要三思而后行。更不要完全依靠自己的感觉和经验做事。之后，带班才安排我们上线生产，刚开始上线时我什么都不会，做什么都是很慢，对那些工夹量具的使用都是很生疏，甚

24、至有些都是我们在学校所没见过的。所以，在实_期间总是感觉到在学校学_的那些东西真是太局限了。学_到的理论与实际很难结合在一起。但是经过代班，组长及其领导的培训，几个月下来，我终于对那些量具及机床上的一些基本操作，保养及容易出现问题的地方，学_得差不多了。但是，对于车，铣，钻床等要学_的东西还是很多的。因此，我怀着对那些未知知识的好奇和兴趣，一定要抓住每一分每一秒学_的机会和机遇，为自己在朝川的发展开拓无限的空间。*在实_过程中，我从技术，团队合作，专业素质等方面都有了极大的收获 。从技术方面来说，这次实_给了一次我将所学知识进行运用来解决实际问题的机会，在实_过程中，许多原来并不熟练的知识逐渐

25、被清晰的理解，许多原来没有重视的方面也得到了巩固，更在发现及解决问题的过程中学_到了不少新东西，在课本中所提到的技术要求之外，我在以下几个方面我有了比较深的体会：一是由于是同组合作，所以在实_程中团队精神就尤为重要，首先要拟订准确的计划，分工明确，在测量过程中我们不但要做好自己的工作，还要考虑同组人的工作，尽量要为别人带来便利。小组成员的合作很重要，实_小组的气氛很大程度上影响实验的进度。二是在实_前一定要及时预_测量方法以及相关的计算公式，在实_过程中要听指导教师的安排，避免由于测量方法错误而造成的错误和误差。熟悉了仪器的使用和明白了误差的来源和减少措施，还应掌握一套科学的测量方法，在测量中

26、要遵循一定的测量原则，如：“从整体到局部”、“先控制后碎部“、”由高级到低级“的工作原则，并做到步步有检核”这样做不但可以防止误差的积累，及时发现错误，更可以提高测量的效率三是业内计算必须要非常仔细，因为没一个小错误都可能导致整体的错误，误差的检验也是很重要的，一切数据都必须控制在可允许的范围内。四等水准测量和纵断面水准测量以及场地抄平均需检查限差，超过差限一定要重新测量 ，由于天气炎热，起初我对这次实_抱有排斥的态度，但是当我看到同组同学都在认真的测量，认真的实_的时候，我就被感染了，跟随他们一起加入到测量中，争着抢着操作仪器，把握每一个提高成长的机会。尽管天气十分炎热，但是通过大家的团结努

27、力，我们还是十分顺利地完成了测量。多天的合作下来，每个同学的脸都亲切了许多。当所有工作做完的时 候，大家一起回顾最初的苦，才发现其实并没有什么，坚持走过来了，成果拿出来了，大家的心里比什么都甜。通过实际的测量实_，让我学到了很多实实在在的东西，比如对实_仪器的操作更加熟练，学会了地形图的绘制和碎部的测量等课堂上无法做到的东西，很大程度上提高了动手和动脑的能力，同时也拓展了与同学的交际、合作的能力。一次测量实_要完整的做完，单单靠一个人的力量和构思是远远不够的，只有小组的合作和团结才能让实_快速而高效的完成。*1 大学三年级，我们已进入学_专业课，为了进一步对专业知识与实践结合，便开展认识实_。

28、认识实_其实也不能完整的学到一些专业知识，但是作为一次大学生与实际环境的直接接触，而且是第一次，必将对以后的专业学_乃至个人发展都将有所帮助。 通过实_，不仅让我获得了自动化的基础知识了解自动生产一般操作过程、生产方式和工艺过程熟悉了主要机械加工方法及其所用主要设备的工作原理和典型结构、安全操作技术，而且加强了理论联系实际的锻炼提高了实践能力培养了向工人及现场技术人员学_的工程素质。在专业方面：巩固已学专业基础课和部分专业课程的有关知识，并为后续专业课的学_作必要的知识准备；通过实_，学_本专业的实际生产操作技能，了解更多的专业技术知识及应用状况，拓宽专业知识面;培养学生理论联系实际的工作作风

29、树立安全第一的生产观念，提高分析问题、解决问题的独立工作能力；通过实_，加深学生对专业的理解和认识，为进一步开展专业课程的学_创造条件。实_报告主要包括三部分：1、实_机构介绍2、实_方式内容3、实_心得体会电气与电子工程系毕业实_报告实_时间：平煤集团天力有限责任公司吴寨矿，鲍店煤矿自86年投产地理位置优越，交通十分便利。该矿是我国自行设计和施工的年产300万吨的大型现代化矿井，并配有年入洗量300万吨的洗煤厂，目前实际年产量达到636万吨，洗精煤达到361万吨。一、实_目的：1、毕业实_是我们大学期间的非常重要一部分，通过实_使我们对电气工程及其自动化专业知识有了更进一步的掌握，使我们的

30、理论知识和生产实践相结合，把知识应用与实践，在实践中巩固知识，为马上要走上工作岗位的我们能更快地适应自己的工作做好的铺垫。2、通过毕业实_，我们要切实了解现实工作与在学校理论学_的不同思路，不同方法，我们要以新的面貌、新的姿态、新的思维方式，最快地融入工作，适应工作的要求。3、毕业实_的过程中，我们不仅要看到理论与现实的差距，更要看到它们的联系，看到两者的重要性，我们不能放弃任何一个，在马上要离开学校的时候，我们仍然不能放弃理论，反而要在现场工作中加强理论学_。4、认识到严格服从领导指挥，按时上下班，坚守岗位和敬业精神的重要性，为毕业后的工作打下良好基础。二、实_内容第一部分 电气安全管理一、

31、工厂电力线路的安全检查电力线路是电力系统的重要组成部分，担负着输送电能的重要任务。但目前在部分工厂中，往往对电力线路的安全检查和运行维护重视不够，导致个别区段的电力线路的安全性降低，增大了发生电气事故的可能性。因此，加强工厂电力线路的安全检查是非常必要的（一）、架空线路的安全检查对厂区架空线路，一般要求每月进行1次安全检查。如遇大风大雨及发生故障等特殊情况时，还需临时增加安全检查次数。架空线路的安全检查应重点检查以下项目：1、电线杆子有无倾斜、变形、腐朽、损坏及基础下沉等现象。2、沿线路的地面是否堆放有易燃易爆和强腐蚀性物质。3、沿线路周围，有无危险建筑物。应尽可能保证在雷雨季节和大风季节里，

32、这些建筑物不致对线路造成损坏。4、线路上有无树枝、风筝等杂物悬挂。5、拉线和板桩是否完好，绑托线是否紧固可靠。6、导线的接头是否接触良好，有无过热发红、严重老化、腐蚀或断脱现象；绝缘子有无污损和放电现象。7、避雷接地装置是否良好，接地线有无锈断情况。在雷雨季节到来之前，应重点检查。（二）、电缆线路的安全检查电缆线路一般是敷设在地下的，要做好电缆的安全运行与检查工作，就必须全面了解电缆的敷设方式、结构布置、走线方向及电缆头位置等。对电缆线路一般要求每季度进行1次安全检查，并应经常监视其负荷大小和发热情况。如遇大雨、洪水等特殊情况及发生故障时，还须临时增加安全检查次数。电缆线路的安全检查应重点检查

33、以下项目：1、电缆终端及瓷套管有无破损及放电痕迹。对填充电缆胶（油）的电缆终端头，还应检查有无漏油溢胶现象。2、对明敷的电缆，应检查电缆外表有无锈蚀、损伤，沿线挂钩或支架有无脱落，线路上及附近有无堆放易燃易爆及强腐蚀性物质。3、对暗设及埋地的电缆，应检查沿线的盖板和其它覆盖物是否完好，有无挖掘痕迹，路线标是否完整。4、电缆沟内有无积水或渗水现象，是否堆有杂物及易燃易爆物品。5、线路上各种接地是否良好，有无松动、断股和锈蚀现象。（三）、车间配电线路的安全检查要搞好车间配电线路的安全检查工作，也必须全面了解车间配电线路的布线情况、结构形式、导线型号规格及配电箱和开关的位置等，并了解车间负荷的大小及

34、车间变电室的情况。对车间配电线路，有专门的维护电工时，一般要求每周进行1次安全检查，其检查项目如下：1、检查导线的发热情况。2、检查线路的负荷情况。3、检查配电箱、分线盒、开关、熔断器、母线槽及接地接零装置等的运行情况，着重检查母线接头有无氧化、过热变色和腐蚀等情况，接线有无松脱、放电和烧毛的现象，螺栓是否紧固。4、检查线路上及线路周围有无影响线路安全运行的异常情况。绝对禁止在绝缘导线上悬挂物体，禁止在线路旁堆放易燃易爆物品。5、对敷设在潮湿、有腐蚀性物体的场所2 的线路，要定期对绝缘进行检查，绝缘电阻一般不得低于0.5。二、变电所的运行发展及其管理做好变电所的运行管理工作，是实现安全、可靠、

35、经济、合理供电的重要保证。因此，变电必须备有与现场实际情况相符合的运行规章制度，交由值班人员学_并严格遵守执行，以确保安全生产。（一）运行制度 1.交接班制度交接班工作必须严肃、认真进行。交接班人员应严格按规定履行交接班手续，具体内容和要求如下。（1）交班人员应详细填写各项记录，并做好环境卫生工作；遇有操作或工作任务时，应主动为下班做好准备工作。（2）交班人员应将下列情况做详尽介绍：1.所管辖的设备运行方式，变更修饰情况，设备缺陷，事故处理，上级通知及其它有关事项；2.工具仪表、备品备件、钥匙等是否齐全完整。（3）接班人员应认真听取交接内容，核对模拟图板和现场运行方式是否相符。交接完毕，双方应

36、在交接班记录簿上签名。（4）交接班时，应尽量避免倒闸操作和许可工作。在交接中发生事故或异常运行情况时，须立即停止交接，原则上应由交班人员负责处理，接班人员应主动协助处理。当事故处理告一段落时，再继续办理交接班手续。（5）若遇接班者有醉酒或精神失常情况时，交班人员应拒绝交接，并迅速报告上级领导，做出适当安排。2、巡回检查制度为了掌握、监视设备运行状况，及时发现异常和缺陷，对所内运行及备用设备，应进行定期和特殊巡视制度，并在实践中不断加以修订改进。（1）巡视周期。有人值班的变电所每小时巡视一次，无人值班的变电所每四小时至少巡视一次，车间变电所每班巡视一次。特殊巡视按需要进行。（2）定期巡视项目。

37、1）注油设备油面是否适当，油色是否清晰，有无渗漏。 2）瓷绝缘子有无破碎和放电现象。 3）各连接点有无过热现象。 4）变压器及旋转电机的声音、温度是否正常。 5）变压器的冷却装置运行是否正常。 6）电容器有无异声及外壳是否有变形膨胀等现象。 7）电力电缆终端盒有无渗漏油现象。 8）各种信号指示是否正常，二次回路的断路器、隔离开关位置是否正确。 9）继电保护及自动装置压板位置是否正确。 10）仪表指示是否正常，指针有无弯曲、卡涩现象；电度表有无停走或倒走现象。 11）直流母线电压及浮充电流是否适当。 12）蓄电池的液面是否适当，极板颜色是否正常，有无生盐、弯曲、断裂、泡胀及局部短路现象。 13）

38、设备缺陷有无发展变化。（3）特殊巡视项目。 1）大风来临前，检查周围杂物，防止杂物吹上设备；大风时，注意室外软导线风偏后相间及对地距离是否过小。 2）雷电后，检查瓷绝缘有无放电痕迹，避雷器、避雷针是否放电、雷电计数器是否动作。 3）在雾、雨、雪等气象时，应注意观察瓷绝缘放电情况。 4）重负荷时，检查触头、接头有无过热现象。 5）发生异常运行情况时，查看电压、电流及继电保护动作情况。 6）夜间熄灯巡视，检查瓷绝缘有无放电闪络现象、连接点处有无过热发红现象。（4）巡视时应遵守的安全规定。 1）巡视高压配电装置一般应两人一起进行，经考试合格并由单位领导批准的人员允许单独巡视高压设备。巡视配电装置、进

39、出高压室时，必须随手把门关好。 2）巡视高压设备时，不得移开或越过遮栏，并不准进行任何操作；若有必要移动遮栏时，必须有监护人在场，并保持下列安全距离： 10kV及以下 0.7m 35Kv 1m 3）高压设备的导电部分发生接地故障时，在室内不得接近故障点4m以内，在室外不得接近故障点8m以内。进入上述范围的人员必须穿绝缘靴，接触设备的外壳和构架时，应戴绝缘手套。3、设备缺陷管理制度保证设备经常处于良好的技术状态是确保安全运行的重要环节之一。为了全面掌握设备的健康状况，应在发现设备缺陷时，尽快加以消除，努力做到防患于未然。同时，也是为安排设备的检修及试验等工作计划提供依据，必须认真执行以下设备缺陷

40、管理制度。（1）凡是已投入运行或备用的各个电压等级的电气设备，包括电气一次回路及二次回路设备、防雷装置、通信设备、配电装置构架及房屋建筑，均属设备缺陷管理范围。（2）按对供、用电安全的威胁程度，缺陷可分为I、II、III三类：両类缺陷是紧急缺陷，它是指可能发生人身伤亡、大面积停电、主设备损坏或造成有政治影响的停电事故者，这种缺陷性质严重、情况危急，必须立即处理；III类缺陷为一般缺陷，它性质一般、情况轻微，暂时不危及安全运行，可列入计划进行处理者。发现缺陷后，应认真分析产生缺陷的原因，并根据其性质和情况予以处理。发现紧急缺陷后，应立即设法停电进行处理。同时，要向本单位电气负责人和供电局调度汇报

41、发现重大缺陷后，应向电气负责人汇报，尽可能及时处理；如不能立即处理，务必在一星期内安排计划进行处理。发现一般缺陷后，不论其是否影响安全，均应积极处理。对存在困难无法自行处理的缺陷，应向电气负责人汇报，将其纳入计划检修中予以消除。任何缺陷发现和消除后都应及时、正确地记入缺陷记录簿中。缺陷记录的主要内容应包括：设备名称和编号、缺陷主要情况、缺陷分类归属、发现者姓名和日期、处理方案、处理结果、处理者姓名和日期等。电气负责人应定期召集有关人员开会，对设备缺陷产生的原因、发展的规律、最佳处理方法及预防措施等进行分析和研究，以不断提高运行管理3 水平。4、场地环境管理制度（1）要坚持文明生产，定期清扫、

42、整理，经常保持场地环境的清洁卫生和整齐美观。（2）消防设施应固定安放在便于取用的位置。（3）设备操作通道和巡视走道上必须随时保证畅通无阻，严禁堆放杂物。（4）控制室、开关室、电容器室、蓄电池室等房屋建筑应定期进行维修，达到“四防一通”（防火、防雨雪、防汛、防小动物的侵入及保持通风良好）的要求。（5）电缆沟盖板应完整无缺；电缆沟内应无积水。（6）室外要经常清除杂草，设备区内严禁栽培高杆或爬藤植物，如因绿化需要则以灌木为宜，而且应经常修剪。（7）机动车辆（如起重吊车）必须经电气负责人批准后方可驶入变电所区域内。进行作业前落实好安全措施，作业中应始终与设备有电部分保持足够的安全距离，并设专人监护。（

43、二）、技术管理技术管理是变电所管理的一个重要方面。通过技术管理可使运行人员有章可循，并便于积累资料和运行事故分析，有利于提高运行人员的技术管理水平，保证设备安全运行。技术管理应做好以下几项工作。1、收集和建立设备档案（1）原始资料，如变电所设计书（包括电气和土建设施）、设计产品说明书、验收记录、起动方案和存在的问题。（2）一、二次接线及专业资料（包括展开图、屏面布置图、接线图、继电保护装置整定书等）。（3）设备台帐（包括设备规范和性能等。（4）设备检修报告、试验报告、继电保护检验报告。（5）绝缘油简化试验报告、色谱分析报告。（6）负荷资料。（7）设备缺陷记录及分析资料。（8）安全记录（包括事故

44、和异常情况记载）。（9）运行分析记录。（10）运行工作计划及月报。（11）设备定期评级资料。2、应建立和保存的规程应保存部颁的电业安全工作规程；变压器运行规程；电力电缆运行规程；电气设备交接试验规程；变电运行规程和本所的事故处理规程。3、应具备的技术图纸有防雷保护图、接地装置图、土建图、铁件加工图和设备绝缘监督图。4、应挂示的图表应挂示一次系统模拟图、主变压器接头及运行位置图、变电所巡视检查路线图、设备定级及缺陷揭示表、继电保护定值表、变电所季度工作计划表、有权签发工作票人员名单表、设备分工管理表和清洁工作区域划分图。5、应有记录簿应有值班工作日记簿、值班操作记录簿、工作票登记簿、设备缺陷记录

45、簿、电气试验现场记录簿、继电保护工作记录簿、断路器动作记录簿、蓄电池维护记录簿、蓄电池测量记录簿、雷电活动记录簿、上级文件登记及上级指示记录簿、事故及异常情况记录簿、安全情况记录簿和外来人员出入登记簿。 C.电气设备交接试验与验收对于新建的变电所或新安装和大修后的电气设备，都要按规定进行交接试验，用户单位要与试验部门办理交接验收手续。交接验收的项目有：竣工的工程是否符合设计；工程质量是否符合规定要求；调整试验项目及其结果是否符合电气设备交接试验标准；各项技术资料是否齐全等。对电气设备进行交接试验，是检验新安装或大修后电气设备性能是否符合有关技术标准的规定，判定新安装的电气设备在运输和安装施工的

46、过程中是否遭受绝缘损伤或其性能是滞发生变化，或者判定设备大修后其修理部位的质量是滞符合要求。至于正在运行中的电气设备，则按规定周期进行例行的试验，即预防性试验。通过预防性试验可以及时发现电气设备内部隐藏的缺陷，配合检修加以消除，以避免设备绝缘在运行中损坏，造成停电甚至发生严重烧坏设备的事故。在电气交接试验中，对一次高压设备主要是进行绝缘试验（如绝缘电阻、泄漏电流、绝缘介质的介质损耗正切值tg(和油中气体色谱分析等试验）和特性试验（如变压器的直流电阻、变比、连接组别以及断路器的接触电阻、分合闸时间和速度特性等试验）；对二次回路主要是对继电保护装置、自动装置及仪表进行试验和绝缘电阻测试。电气设备的

47、交接试验一般是由电业部门负责，要求符合电气设备交接试验规程。第二部分 煤矿机电安全1、煤矿五大自然灾害 、瓦斯的主要成分、瓦斯爆炸条件（1）水、火、瓦斯、煤尘、顶板是煤矿的五大自然灾害。（2）瓦斯的主要成分是甲烷（CH4），俗称沼气，此外还有氮气、一氧化碳、硫化氢等，瓦斯中甲烷含量一般在83%以上。（3）瓦斯爆炸的三个条件是：a、瓦斯达到一定的浓度，一般为5%-16%，低于5%或高于16%只能燃烧。但当混合气体中有煤尘时，会使爆炸下限下降，这是因为煤尘在300-400时能释放出大量可燃气体。b、有火源，一般温度在650-750之间c、氧气含量，混合气体中氧气含量在12%以上时就有可能引起瓦斯爆

48、炸。2、矿用电气设备防爆的重要性电气设备在正常运行或故障状态下可能出现火花、电弧、热表面和灼热颗粒等，它们都具有一定能量，可以成为点燃矿井瓦斯和煤尘的点火源。大量统计资料表明，电火源是井下瓦斯爆炸的主要点火源，约占50%左右。而且随着煤矿井下电气化程度的提高及井下电气设备电压等级的提高，电气设备的事故更易发生，因此搞好电气设备的防爆，对防止瓦斯、煤尘爆炸具有十分重要的意义。3、矿用电气设备防爆的基本措施（1）采用间隔隔爆技术，比如我们使用的防爆开关，把正常运行或故障状态下可能引爆瓦斯或煤尘的电气设备置于坚固的具有隔爆结构的外壳内，当隔爆外壳内发生爆炸时不会引起外壳外部瓦斯或煤尘的爆炸。（2）采用本质安全技术，其特点就是限制热源的热量，使本质安全型设备在事故或故障状态下所产生的电火花不能点燃瓦斯或煤尘，但这种防爆技术只适用于“弱电”系统。（3）采4 用增加安全程度的措施，主要依靠提高设备设备的安全程度，降低故障率，从而防止电弧、火花或危险温度的产生。（4）采用快速断电技术，又叫超前断电技术，其特点是采取可靠的自动快速切断故障电流的措施，使可能产生的电火花或电弧存在的时间小于点燃瓦斯或煤尘所需要的最小时间。瓦斯爆炸的感应期一般为10ms以上，煤尘爆炸的感应期一般为40-250ms。4、隔爆性能的保证（1）
