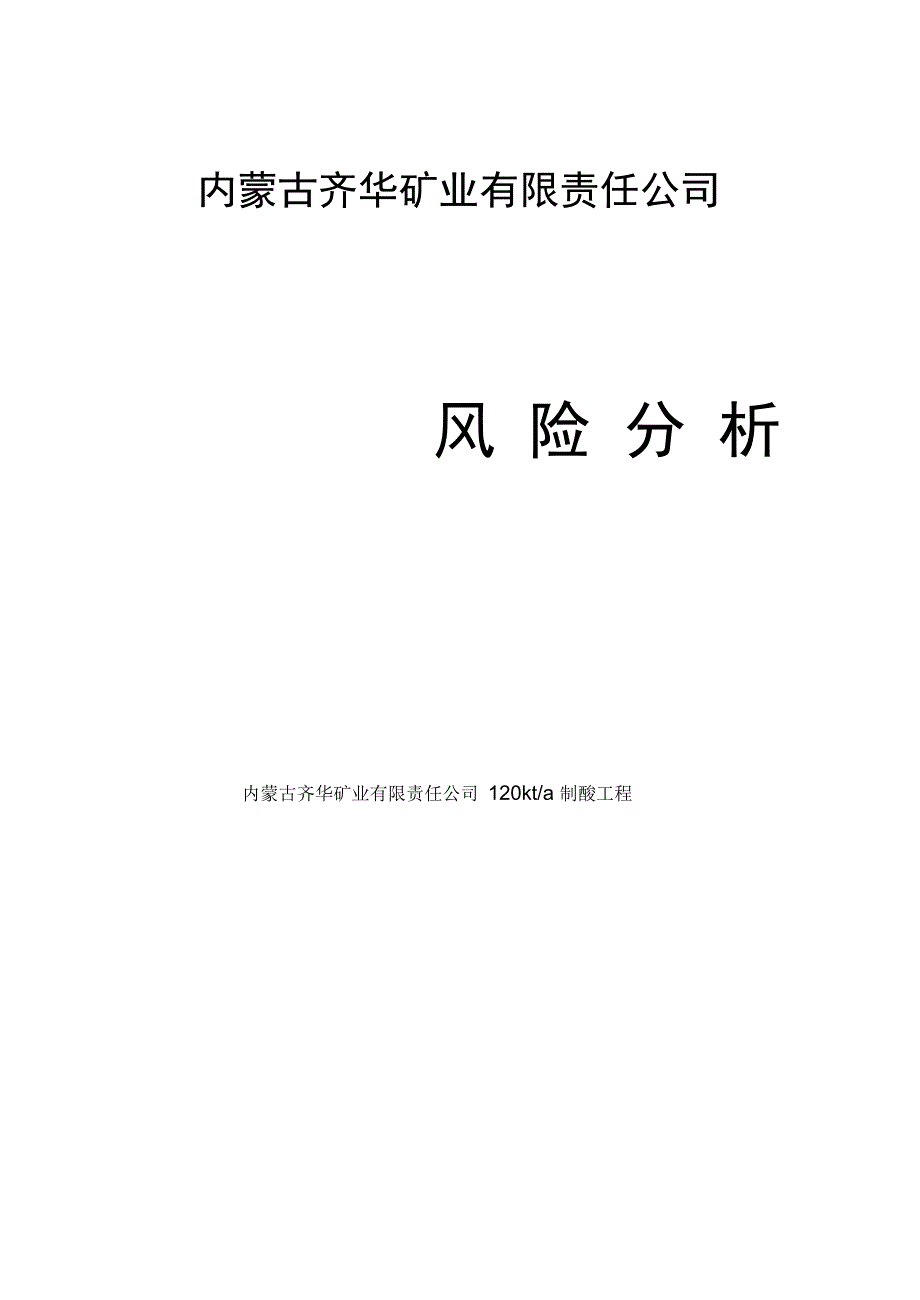

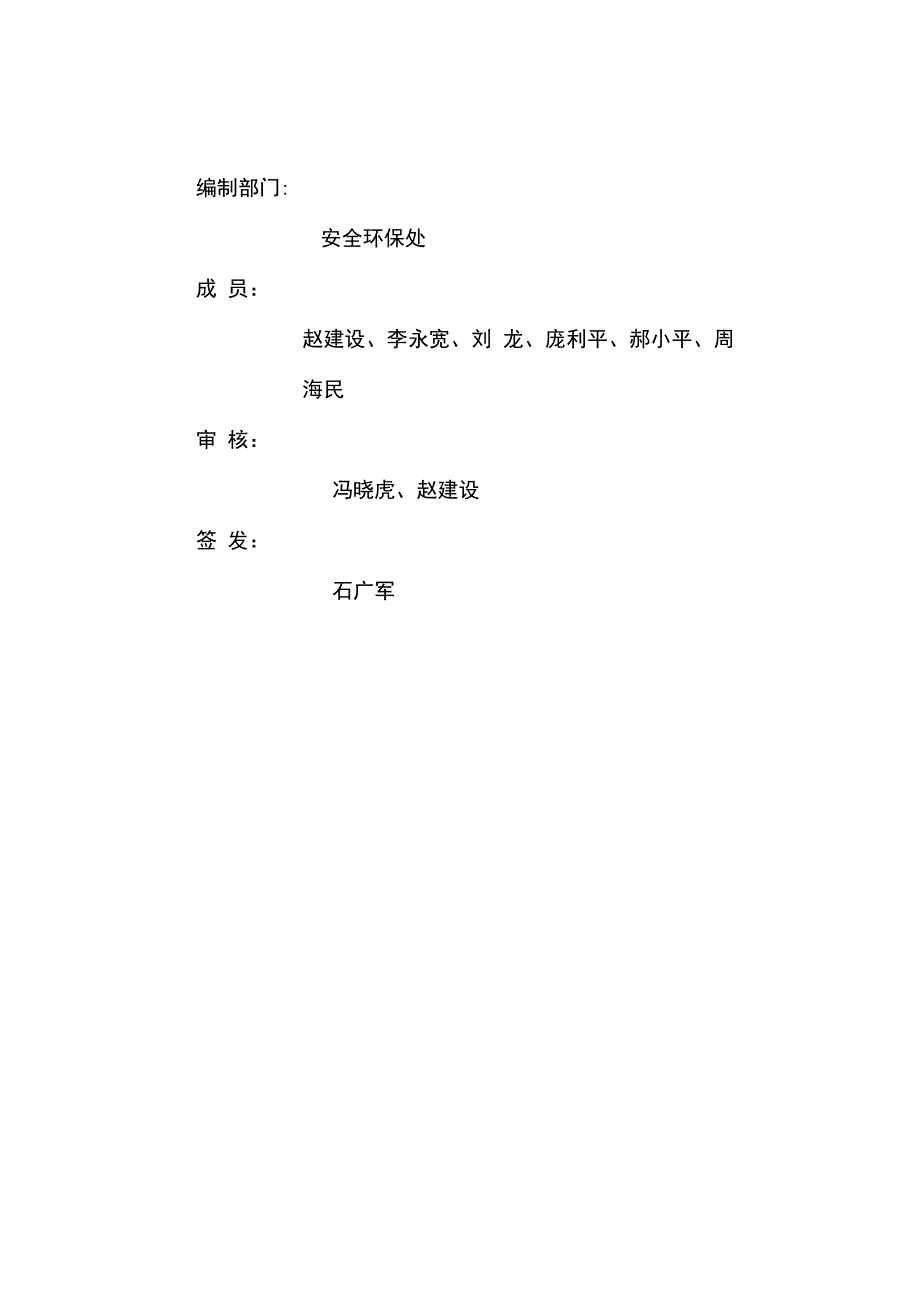

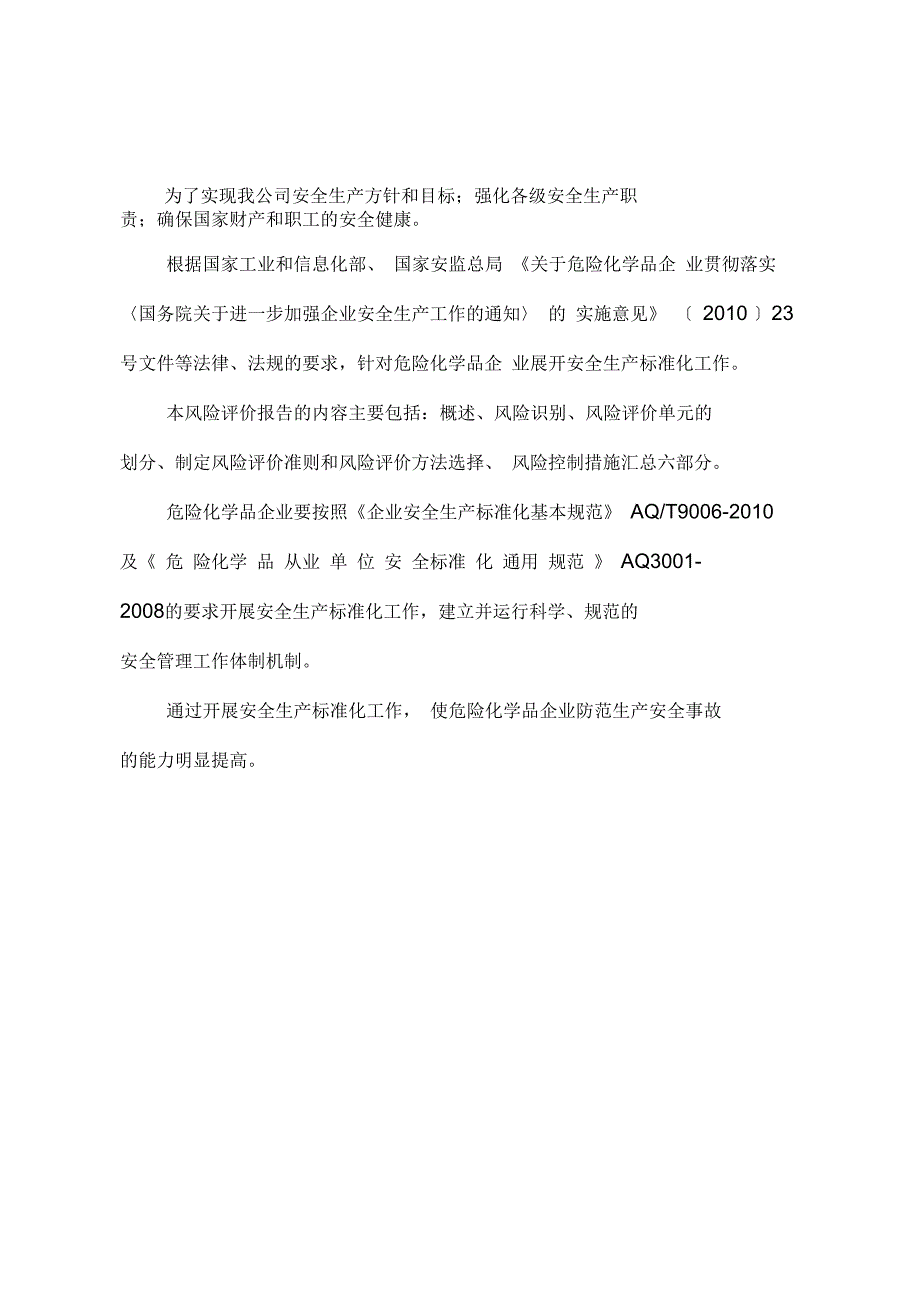

1、内蒙古齐华矿业有限责任公司风 险 分 析内蒙古齐华矿业有限责任公司 120kt/a 制酸工程编制部门:安全环保处成 员：赵建设、李永宽、刘 龙、庞利平、郝小平、周海民审 核：冯晓虎、赵建设签 发：石广军为了实现我公司安全生产方针和目标；强化各级安全生产职 责；确保国家财产和职工的安全健康。根据国家工业和信息化部、 国家安监总局 关于危险化学品企 业贯彻落实 国务院关于进一步加强企业安全生产工作的通知 的 实施意见 2010 23 号文件等法律、法规的要求，针对危险化学品企 业展开安全生产标准化工作。本风险评价报告的内容主要包括：概述、风险识别、风险评价单元的 划分、制定风险评价准则和风险评价方

2、法选择、 风险控制措施汇总六部分。危险化学品企业要按照企业安全生产标准化基本规范 AQ/T9006-2010 及 危 险化学 品 从业 单 位 安 全标准 化 通用 规范 AQ3001-2008的要求开展安全生产标准化工作，建立并运行科学、规范的 安全管理工作体制机制。通过开展安全生产标准化工作， 使危险化学品企业防范生产安全事故 的能力明显提高。术语和定义1危险化学品从业单位 chemical enterprise依法设立，生产、经营、使用和储存危险化学品的企业或者其所属生 产、经营、使用和储存危险化学品的独立核算成本的单位。2安全标准化 safety standardization为安全生

3、产活动获得最佳秩序，保证安全管理及生产条件达到法律、 行政法规、部门规章和标准等要求制定的规则。3. 关键装置 key facility在易燃、易爆、有毒、有害、易腐蚀、高温、高压、真空、深冷、临 氢、烃氧化等条件下进行工艺操作的生产装置。4. 重点部位 key site生产、储存、使用易燃易爆、剧毒等危险化学品场所，以及可能形成 爆炸、火灾场所的罐区、装卸台（站）、油库、仓库等；对关键装置安全 生产起关键作用的公用工程系统等。5资源 resources实施安全标准化所需的人力、财力、设施、技术和方法等。6相关方 interested party关注企业职业安全健康绩效或受其影响的个人或团体。

4、7 事件 incident导致或可能导致事故的情况。8 事故 accident造成死亡、职业病、伤害、财产损失或其他损失的意外事件。9危险、有害因素 hazardous elements 可能导致伤害、疾病、财产损失、环境破坏的根源或状态。10危险、有害因素识别 hazard identification 识别危险、有害因素的存在并确定其性质的过程。11风险 risk 发生特定危险事件的可能性与后果的结合。12风险评价 risk assessment 评价风险程度并确定其是否在可承受范围的过程。13. 隐患 potential accidents 作业场所、设备或设施的不安全状态，人的不安全行

5、为和管理上的缺 陷。14. 重大事故隐患 serious potential accidents 可能导致重大人身伤亡或者重大经济损失的事故隐患。第一章 编制说明1目的为了充分识别与评价公司生产过程中的安全风险，制定风险控制措 施，并在出现新问题时能及时更新控制，实现安全管理关口前移，达到事 前预防、消减危害、控制风险的目的，特制订本报告。2适用范围适用于本公司进行危害辨识、风险评价和风险控制的策划。危害辨识 和风险控制应为确定设备要求、明确培训需求、建立运行控制和对所需控 制活动的监测提供信息，以保证实施的有效性和及时性。4职责与分工主管部门：安环处。负责公司危害辨识、风险评价和风险控制策划

6、组织并监督检查各相 关部门、单位的具体实施。相关部门：硫酸厂、安全生产委员会、总工办、动力部。负责组织实施本系统内危害辨识、风险评价和风险控制的策划。各部门、车间，负责本单位的危害辨识、风险评价和风险控制策划第二章风险管理2. 1工作内容和相关说明表2-1工作内容说明第一阶段风险识别1、运用危险有害因素辨识的科学方法，辨识建设项目可能造成火灾、中毒、灼烫等事故的危险、有害因素及其分布。2、分析生产、作业过程；关键装置、重点区域可能造成作业人员伤亡的其它危险、有害因素及其分布。第二阶段划分风险评价单元根据硫酸生产企业安全标准化实施指南AQ3037-2010的要求划分一下六个单元：1、设备设施单

7、元2、关键装置、重点装置单元3、生产作业场所单元4、生产过程单元 5、作业活动单元第三间断制定风险评价准则主要包括事件发生的可能性判断准则L,事件后果的严重性判别准则S,风险等级判定准则（风险度）R。第四阶段确定风险评价方法企业以危险化学品从业单位安全标准化通用规范AQ30013-2008第条款选择有效可行的风险评价方法进行风险评价。第五阶段风险控制措施汇总企业应将风险评价的结果及紧密结合企业自身风险管理现状、风险偏好、 风险控制目标，提出可能的风险决措2. 2风险识别表2-2危险、有害因素分析表序号危险有害因素主要原因1灼烫1. 管道、法兰、阀门连接不严；设备、管道腐蚀穿孔；材质不合格等原因

8、造成 硫酸或高温物料泄漏；2. 矿渣等咼温物料的出渣温度未控制到规疋温度；3. 个体防护不符合要求；4. 作业人员违早操作或违早指挥2中毒1. 二氧化硫、三氧化硫、及硫酸酸雾泄漏；2. 防护不当被作业人员吸入；3. 吸入五氧化二矶粉尘或误食入五氧化二矶；4. 作业人员违早操作或违早指挥3火灾、爆炸1. 硫酸浓度降低与金属反应释放出氢气，与空气混合形成爆炸性气体；2. 电气设备、设施超负荷运行，接地不良、短路、质量不合格等原因；3. 氧气、乙炔气泄漏；4. 浓硫酸与易燃物质混存；5. 沸腾炉内的沸腾层冷却水管断裂、穿孔等原因，使冷却水进入炉膛；6. 作业人员违早操作或违早指挥4机械伤害1作业人员

9、违章操作，未采取防护措施或措施不当；2皮带运输、电机、泵、风机等运转设备，防护设施不合格； 3.缺少安全警示标志或标志不明显。5触电1. 电气设备不能满足要求；2. 带电部位裸露、漏电；3. 各种用电保护装置不符合安全要求；4. 电气安全距离不够；5. 用电管理制度不完善；6. 违早操作或违早指挥。6车辆伤害1. 车辆缺陷、碰撞、超载、超速、突然刹车等；2. 无证驾驶、违章驾驶、无安全警示标志或标志不明显等。7高处坠落1. 登高装置自身缺陷；2. 登咼方式不对或作业方法错误；3. 与障碍物或建筑物发生碰撞；4. 未使用或未正确使用合格的安全防护设施或器具；5. 循环水沟、槽、池、排水地沟、高处

10、平台等，未按规定加设防护设施。6.作业人贝违早操作或违早指挥8起重伤害1. 操作人贝违早作业或操作失误；2. 起重设备质量缺陷或出现故障；3. 超载或负载失落；4. 安全设施（限位装置、支档、电气连锁装置等）不符合安全要求；5. 与建筑物、电缆线或其他设备发生碰撞等。9坍塌1. 建筑物、罐体基础设计、施工不合理；2. 被外力撞击，致使建筑物、罐体倒塌；3. 罐体基础防腐不符合要求，被硫酸腐蚀，强度降低而坍塌。10职 业 危 害粉尘1 原料、矿渣等生产性粉尘浓度超标；2 防护用品不符合安全要求或防护不当。噪声1.设备的振动、空气鼓风机、二氧化硫鼓风机等机械噪声；2 未采取减振和消音措施或措施不当

11、3 个体防护不符合要求。毒气1.有毒气体泄漏，作业场所有毒气体浓度超标；2 未采取防护措施或防护不当。3 个体防护不符合要求。高温1 沸腾炉、除尘器、干燥塔、转化器、电加热器等高温反应设备及矿渣等高 温物料。2 未采取防护措施或防护不当。3 个体防护不符合要求。主要危险有害因素分布情况表2-3主要危险有害因素分布情况见下表序号主要危险有害因素可能发生的场所或部位备注1火灾、爆炸仓库、配电室、沸腾炉、煤仓等地。2中毒和窒息沸腾炉口、转化工段、净化工段、干吸工段等地。3坍塌酸贮罐、建（构）筑物、高大设备设施等。4机械伤害胶带运输机、联轴器等运转设备外露旋转部件处。可能发生 害9、刺、夹击、碰撞、

12、剪切、碾、卷入伤害的场所或部位。5车辆伤害原料区、成品区6触电变压器、配电室、输电线路、开关、用电设备7高处坠落车间咼于基准面 2m以上的操作点8灼烫输酸管、出渣口、蒸汽管道、炉气管道、贮罐区9起重伤害原料仓、天车运行范围10职业危害粉尘料场、原料仓和输运、灰渣场噪声咼噪声设备的生产车间（如二氧化硫风机、炉前风机、电机 等）高温沸腾炉前等产生高温的部位2.3风险评价单元的划分根据单元划分原则和该公司实际情况，本次评价划分为以下4个单元:1. 设备与设施单元2. 生产过程单元3. 作业活动电单元4. 关键工艺装置单元2.4风险评价准则为了分析公司生产过程中的安全风险， 将风险控制在一个可以接受的

13、 范围内就需要确定一个风险评价准则，对风险评价的结果进行分析，以确 定风险是否可以接受。内容如下：一、作业条件危险性分析（LEC1. 风险：风险（R）是发生特定危害事件的可能性（L）及后果（S） 的结果。风险R=可能性Lx后果严重性S2. 危害：可能造成人员伤亡、疾病、财产损失、工作环境破坏的根 源或状态。3. 作业风险等级判定3.1害发生的可能性L判定准则表2-4危害发生的可能性L判定等级标准5在现场没有米取防范、监测、保护、控制措施，或危害的发生不能被发现（没有监测系统），或在正常情况下经常发生类此事故或事件。4危害的发生不容易被发现，现场没有监测系统， 也未作任何监测，或在现场有控制措施

14、或在现场有控制措施， 但未有效执行或控制措施不当，或危害常发生火灾预期情况下发生3没有保护措施（如没有保护装置、没有个人防护用品等），或未严格按操作程序执行，或危害的发生容易被发现（现场有监测系统），或过去曾发生类似事故或事件，或在异常情况下发生过类似事故或事件。2危害一旦发生能及时发现，并定期进行检测， 或现场有防范控制措施， 并能有效执行，或过去偶尔发生危险事故或事件1有充分、有效的防范、控制、监测、保护措施，或员工安全卫生意识非常高，严 格执行操作规程。极不可能发生事故或事件3.2危害后果严重性S判定准则表2-5危害后果严重性S判定等级法律、法规及其他要求人财产损失/力兀停工公司形象5

15、违反法律、法规和标准死亡 30部分装置（2套）火设备 停工重大国际国 内影响4潜在违反法规和标准丧失劳动 能力 102套装置停工行业内、省内 影响3不符合上级公司或行业 的安全方针、制度、规定等截肢、骨 折、听力丧 失、慢性病 51套装置停工 或设备地区影响2不符合公司的安全操作 规程、规定轻微受伤、 间歇不舒 服2受影响不大， 几乎不停工公司及周边 范围1完全符合无伤亡无损失没有停工形象没有受 损3.3风险等级R的判定准则表2-6风险等级R判定等级等级应采取的行动/控制措施实施期限20-25巨大风险在米取控制措施降低危害前。不能继续作立刻业，对改进措施进行评估15-16重大风险采取紧急措施降

16、低风险，建立运行控制程序，定期检查、测量及评估立即或近期整改9-12中等可考虑建立目标、 建立操作规程，加强培训及沟通2年内治理4-8可接受可考虑建立操作规程、作业指导书，但需定期检查有条件、有经费时治理4可忽略的风险戊戌采用控制措施，但须保存记录.危险与可操作性研究（HAZO）1. 制定的评价准则主要包括事件发生的可能性判别准侧L （表2-7 ）事件后果的严重性判别准则 S （表2-8），及风险判别等级判定准则 R （风险度）（表2-9 ）。风险度（R）=事件发生的可能性（L） X事故后果严重性（S）R4为轻微或可忽视的风险等级R= 48可接受风险等级R= 912为中等风险R= 1516为重

17、大风险等级R= 2025为巨大风险等级表2-7事件发生的可能性判断准则L等级标准5在现场没有采取防范、监测、保护、控制措施，或危害的发生不能被发现（没 有监测系统），或在正常情况下经常发生此类事故或事件。4危害的发生不容易被发现，现场没有检测系统，也未做过任何监测，或在现场 有控制措施，但未有效执行或控制措施不当，或危害经常发生或在预期的情况 下发生。3没有保护措施（如没有保护装置、没有个人防护用品等），或未严格按操作程 序执行，或危害的发生容易被发现（现场有监测系统），或曾经作出过监测， 或过去曾经发生类似事故或事件，或在异常情况下发生过类似事故或事件。2危害一旦发生能及时发现，并定期进行监

18、测，或现场有防范控制措施，并能有 效执行，或过去偶尔发生危险事故或事件。1有充分、有效的防范、控制、监测、保护措施，或员工安全卫生意识相当高， 严格执行操作规程。极不可能发生事故或事件。表2-8事件后果严重性判别准则S等级法律法规及其他要 求人员财产损失/ 万元停工公司形象5违反法律、法规和标 准死亡50部分装置（2 套）或设备停工重大国际国 内影响4潜在违反法规和标 准丧失劳动 能力252套装置停 工、或设备停 工行业内、省内 影响3不符合上级公司或 行业的安全方针、制 度、规定等截肢、骨 折、听力丧 失。慢性病101套装置停工 或设备地区影响2不符合公司的安全 操作程序、规定轻微受伤、 不

19、舒服 100极其危险160-320高度危险70-160显著危险20-70可能危险V 20稍有危险四.危险与可操作性分析（ HAZOP危险与可操作性分析（Hazard and Operability Study ）又称为HAZOP是英国帝国化学工业公司（ICI ）蒙德分部于上世纪 60年代发 展起来的以引导词（Guide Words ）为核心的系统危险分析方法，已经 有40年应用历史。HAZOP分析方法特别适合化工、石油化工等生产装置，对处于设计、 运行、报废等各阶段的全过程进行危险分析，既适合连续过程也适合 间歇过程。2.7风险分析2. 7.1设备设施单元机械设备风险评价一览表单位：12万吨硫

20、酸厂原料工段序作业场所危险源可能导致判别依据作业条件风险评价危险控制措施备注号的事故(I v)LECD级另U1违章操作 设备元件失灵起重伤害人员伤亡V36354般危险加强安全教育2触电人员伤亡V16742般危险定期检查用电设备3原抓斗桥式起 重机高处坠落人员伤亡V16742般危险加强安全教育，系好安全带4料工抓斗脱落人员伤亡V16742般危险经常检查5段职业危害：有毒 物质人员中毒V106160般危险佩戴防护用品，加强 通风6给料机违章操作人员伤亡V36354般危险加强安全教育7触电、绞伤人员伤亡V36354般危险安装防护标标志，89飞出物打击人员伤亡V36354般危险安装防护栏，佩戴安 全帽

21、胶带输送机机械伤害 触电人员伤亡V367126显著危险佩戴防护用品10绞伤 飞出物打击人员伤亡V36354般危险安装防护装置，佩戴 防护用品11机械伤害人员伤亡V36354般危险安装防护装置12反击式破碎 机飞出物打击飞出物伤人V36354般危险佩戴防护用品13绞伤人员上亡V36354般危险佩戴防护用品14料工段触电 高处坠落人员伤亡V36354般危险佩戴防护用品15振动筛机械伤害人员伤亡V36354般危险佩戴防护用品16违早操作人员伤亡V36354般危险加强安全教育17机械伤害人员伤亡V16318稍有危险佩戴防护用品18等边胶带输 送机违早操作人员伤亡V36354般危险加强安全教育19触电

22、绞伤人员伤亡V36354般危险佩戴防护用品判别依据：I、不符合法律法规及其他要求;n、曾发生过事故，仍未采取有效控制措施； 的危险；V、定量评价（LEC 法）川、相关方合理抱怨或要求;W、直接观察到机械设备风险评价一览表单位：12万吨硫酸厂污水工段序 号作业场所、工种或机械危险源可能导致的 事故判别依据(I v)作业条件风险评价危险 级另U控制措施备注LECD1设备防护不到位人身伤亡V363般危险加装安全防护装置2一、二级沉淀 泄及刮泥机设备连电人身伤亡V367126显著危险进行定期巡回检查3违章操作人身伤亡V36354般危险加强安全教育 遵章守纪4污设备防护不到位人身伤害 机械损坏V3635

23、4般危险加装安全防护装置5水工一、二级中和设备连电人身伤害机器停转V367126显著危险加装安全防护装置6段槽及搅拌机违章操作人身伤害V36354般危险遵章守纪 加强安全教育7酸雾浓度过大窒息 中毒V36354般危险按照操作规程施工 加强检查8旋风除尘器高处坠落坠落伤亡V36354般危险设置安全标志和防护栏9高温烫伤V36118稍有危险采取降温措施，设置 高温警示牌10电除尘器高处坠落坠落伤亡V36354般危险加强防护11尘渣冷却滚绞入，触电人身伤害V36354般危险按规程操作 加强现场检查12筒高处坠落坠落伤亡V36354般危险设置防护栏 设置高作业空警示牌判别依据：I、不符合法律法规及其他

24、要求；n、曾发生过事故，仍未采取有效控制措施；川、相关方合理抱怨或要求；W、直接观察到的危险；V、定量评价（LEC法）机械设备风险评价一览表单位：12万吨硫酸厂序 号作业场所、工种或危险源可能导致的 事故判别依据作业条件风险评价危险 级另U控制措施备注机械(I V)LECD1双级涡轮飞出物打击物体打击V36118稍有危险安装防护装置2离心鼓风机触电人身伤亡V36354一般按操作规程进行操作3飞出物打击物体打击V36118稍有危险安装防护装置4焙 烧 工 段空气鼓风机触电人身伤亡V36354般危险按操作规程进行操作5操作不当机器损坏 人员伤亡V367126显著危险加强安全教育遵章守纪6手动单梁起

25、 重机违章操作设备损坏起重伤害V367126显著危险加强安全教育遵章守纪7材料坠落坠落伤害V367126显著危险经常检查严格按照操作规程进行操作8胶带给料机触电 绞伤人身伤亡V36354般危险加强安全教育安装防护装置9飞出物打击人身伤害V36354般危险安装防护装置10焙烧沸腾炉设备高温烫伤V36118稍有危险设置高温警示牌 采取降温措施11工段设备高压人身伤亡V367126显著危险加强日常巡回检查 加强全培训教育12高处坠落坠落伤害V36354般危险加装防护栏设置高空作业标识13操作不当设备损坏人员伤害V36354般危险加强安全培训遵章守纪14高处坠落坠落伤害V36354般危险设置高空作业标

26、识15余热锅炉设备高压人身伤亡V36354般危险加强日常巡回检查 加强全培训教育16设备高温烫伤V36354般危险设置高温警示牌 采取降温措施判别依据：I、不符合法律法规及其他要求;川、相关方合理抱怨或要求；n、曾发生过事故，仍未采取有效控制措施；W、直接观察到的危险；V、定量评价（LEC法）机械设备风险评价一览表单位：12万吨硫酸厂序 号作业场所、工种或危险源可能导致的 事故判别依据作业条件风险评价危险 级另U控制措施备注机械(I V)LECD1干吸塔介质泄露中毒V367126显著危险采取技术措施2上下爬梯损坏坠落伤人V36118稍有危险进行维护3一吸塔介质泄露中毒V367126显著危险采取

27、技术措施4干上下爬梯损坏坠落伤人V36354般危险进行维护5吸工介质泄露中毒V367126显著危险采取技术措施6段干吸循环槽操作不当跑液灼伤 中毒V36354般危险进行维护7高空坠落坠落伤人V36354般危险加装防护栏 设置高空作业标识8干吸循环泵触电人身伤亡V36354般危险安装防护装置9物体打击人员伤亡V36354般危险佩戴个体防护用品10干吸检维修时未米取防 护措施机械伤害 中毒V36354般危险严格按照操作规进 行操作1112工段浓硫酸地下 槽介质泄露灼伤 中毒V367126显著危险采取技术措施防护措施不到位， 人员滑落人员伤亡V367126显著危险加强安全教育培训 进行日常巡回检查1

28、3设备密封不佳中毒V367126显著危险采取技术措施14检修时未米取防护 措施机械伤害V36354般危险严格按照操作规进 行操作15浓硫酸地下 泵接线盒爆炸人员伤亡V36354般危险采取技术措施16触电人员伤亡V367126显著危险严格按照操作规进 行操作17液位器失灵 泄露泄露伤亡V36354般危险采取技术措施配备 液位器18成品酸地下防护设施不齐全滑落伤亡V36354般危险加装安全防护设施19槽检修时未米取防护 措施机械伤害V36354般危险严格按照操作规进 行操作20电机接线盒进液发 生爆炸人员伤亡 设备损坏V36354般危险采取技术措施配备 接线盒21干燥阳保酸 冷器设备腐蚀泄露灼伤

29、中毒V36354般危险定期检查22干吸设备温度偏咼烫伤V36354般危险加强检查23工段一吸阳保酸 冷器设备腐蚀泄露灼伤V36354般危险加强检查24二吸阳保酸 冷器设备腐蚀泄露灼伤V36354般危险加强检查25成品阳保冷 器设备腐蚀泄露灼伤V36354般危险加强检查26成品酸计量 槽液位调节报警失灵人身伤亡V36354般危险米取技术措施配置报警器27成品酸储罐设备腐蚀 硫酸泄漏灼伤 中毒V367126显著危险加强日常巡回检查 采取技术措施28防护设施不完善人员伤亡V367126显著危险配备相应的防护装 置29高空坠落坠落伤亡V36354般危险设置高空作业标识30违早作业坠落伤亡V36354般
