移动通信基站设备.ppt

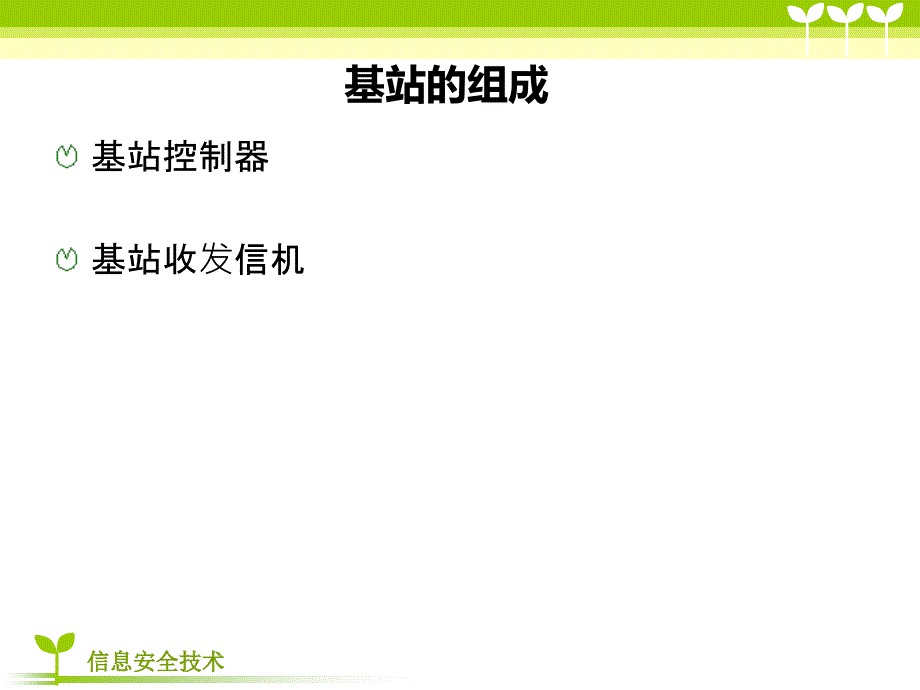

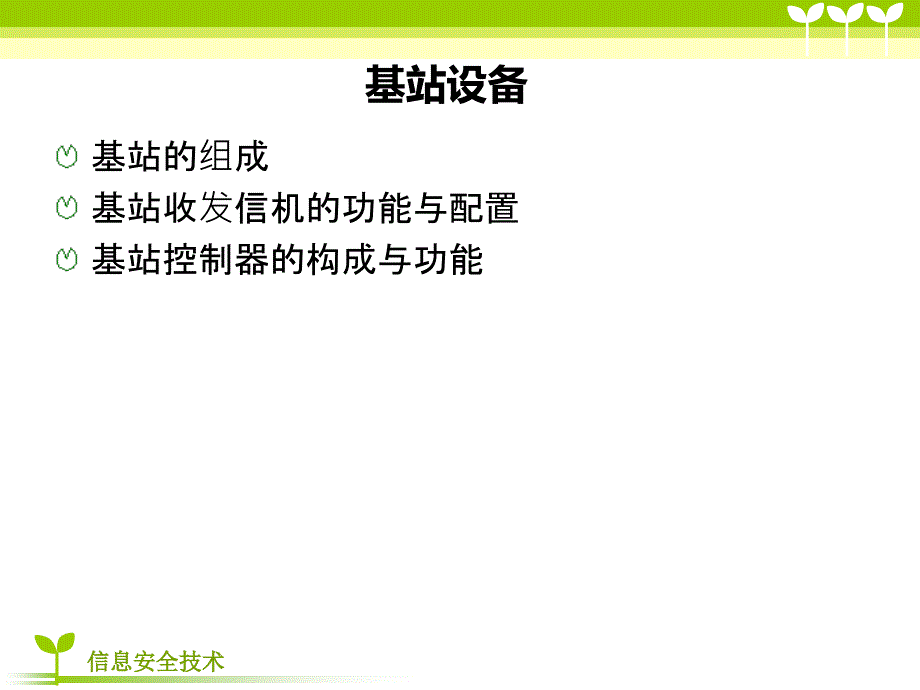

1、移动通信基站设备 信息安全技术信息安全技术基站设备 基站的组成基站收发信机的功能与配置基站控制器的构成与功能信息安全技术信息安全技术基站的组成基站控制器基站收发信机信息安全技术信息安全技术基站组成方式远端连接组合连接混合连接信息安全技术信息安全技术BS与MSC连接方式星型连接环型连接菊花状连接信息安全技术信息安全技术基站的附属设备基站的附属设备 电源和备用电源基站的天线传输线通信链路时钟无线本地环路冗余设备基站防护室车载蜂窝信息安全技术信息安全技术基站收发信机的功能与配置基站收发信机的结构与功能发信机的组成滤波器简介接收机的组成信息安全技术信息安全技术基站收发信机的结构与功能基站收发信机的结构

2、与功能基带部分v完成所有的信号处理功能 无线部分v输入的基带信号经过混合、放大、上变频到相应的载频频率，再送到发信天线 控制部分v完成所有的控制和装载功能信息安全技术信息安全技术帧单元v完成包括在8时隙全双工信道上的基带数据处理的全部功能。在发送方面，包括速率适配、信道编码和交织、加密以及最后时分多址（TDMA）脉冲串的产生；接收方面对应部分包括数字解调、解密、反交织、信道译码和速率适配。无线部分v包括发信机、发信机共用器、收信机前端和收信机等跳频单元v位于帧单元和载频单元之间，是一个简单的交换矩阵，完成多达16个频率单元和16个控制单元之间的交换连接。信息安全技术信息安全技术时钟产生v主频率

3、发生器产生一个小于的高稳定度的13MHz基准时钟，并且分配到每一个主时钟单元。信息安全技术信息安全技术基站收发信机的功能 BSS接口功能信道阻塞处理功能无线信道管理操作与维护信息安全技术信息安全技术发信机的组成发信机的组成 AM发信机框图FM发信机框图PM发信机框图信息安全技术信息安全技术滤波器滤波器 低通滤波器高通滤波器带通滤波器带阻滤波器（陷波滤波器）信息安全技术信息安全技术接收机的组成接收机的组成 将有用信号从其它信号和环境噪声中提取出来。参数v（1）频率范围v（2）动态范围v（3）相位噪声v（4）调谐分辨率v（5）调谐速度v（6）灵敏度v（7）失真（增益和相位）v（8）噪声v（9）其它

4、信息安全技术信息安全技术接收机系统单元 天线系统v天线的作用是从大气中接收电磁能量并通过馈线设备传递给基站。馈线v馈线是连接天线到接收系统的其它部分，用来传输信息的传播媒介。滤波器v滤波器应该只仅让有用频率通过，滤掉其它无用频率，并且不衰减有用信号的幅度。信息安全技术信息安全技术前置放大器v前置放大器都是在最低电平下接收有用信号。v前置放大器同等的放大有用信号和噪声。v有足够的增益以提高接收机的灵敏度多路耦合器v多路耦合器是确保接收到的信号被分路到各自专用接收机上的一种器件信息安全技术信息安全技术基站控制器的构成与功能基站控制器的硬件结构基站控制器功能基站控制器软件信息安全技术信息安全技术基站

5、控制器的硬件结构基站控制器的硬件结构终端控制单元（TCU）v负责处理BTS接口。数字中继控制器（DTC）v负责处理MSC接口公共处理器（CPR）v负责无线信道资源管理交换网络板（SW）v实现数字交换网络。信息安全技术信息安全技术基站控制器功能基站控制器功能接口管理BTS-BSC地面信道管理无线参数及资源管理v无线接口所有的业务信道、控制信道及辅助信道的资源管理和无线参数的合理设置管理操作维护功能观察测量和统计跳频管理功率控制v为了尽可能减少发射功率，提高话务质量，节省移动台的电池，同时也为了减少由于BTS的发射功率过高而对其他小区产生干扰。信息安全技术信息安全技术BSC控制区内的越区切换。对呼

6、叫控制的支持。信息安全技术信息安全技术基站控制器软件基站控制器软件基本软件v功能是建立和控制软件实体需要的软件环境以便控制和处理BSC的硬件部分v组成J操作系统J公共软件应用软件v基站子系统管理（BSSAP）J负责BSC与MSC之间接口上所有消息的接收和发送J组成：直接转移应用部分（DTAP）和基站子系统管理应用部分（BSSMAP）信息安全技术信息安全技术v基站子系统操作维护管理部分（BSSOMAP）J负责BSS部分的硬件、软件的告警处理、硬件配置处理、话务测量和分析、软件装载等J对信令链路和接口的维护v处理A接口以及BTS接口间的接口协议处理模块INT、NP。v集中的资源管理J统一分配、释放

7、信道，并对无线信道状态的集中、周期性的读写，以及工程维护部分字开始时的重新配置。信息安全技术信息安全技术天线天线及其附属设备天线的特性参数天线的选用信息安全技术信息安全技术天线及其附属设备天线及其附属设备基站天线的类型v全向型天线J同轴天线J共线式天线J线阵偶极子天线v方向性天线J八木天线J角反射器天线J板式天线J微带天线J智能天线v基站天线馈线系统的构成v天线共用器信息安全技术信息安全技术基站天线馈线系统的构成信息安全技术信息安全技术天线共用器发射天线共用器v方向耦合器组成发射机天线共用器v空腔谐振器组成的发射机天线共用器接收天线共用器v隔离器v放大器v功率分配器收发天线共用器信息安全技术信

8、息安全技术天线的特性参数天线的特性参数天线的方向性v天线应使电磁波尽可能集中于所需的方向上，或对所需方向的来波有最大的接收，即天线方向性天线效率（损耗）v辐射功率与输入功率之比增益-GdB=10lgGv方向性增益v效率性增益v获得性增益频带极化-在最大辐射方向上辐射电波的极化阻抗-传输线工作于阻抗匹配状态，以高效率的传输能量信息安全技术信息安全技术天线的选用天线的选用 选用天线的考虑因素v天线质量vRF功率通信网络对基站天线的要求v一般结构要求v电性能技术要求信息安全技术信息安全技术M基站信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技

9、术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术信息安全技术 BSC/RXCDR站的初始化过程 在ROM状态下1系统上电后，首先起LAN网。2检查LAN网上挂了多少GPROC，以便相互通信。3IP（初始化进程）找到MASTERGPROC。4通过MCAP总线检查站中有多少KSW、MSI、XCDR/GDP板。5检查各GPROC上有没有CODE，有CODE的话把CODE装到MASTERGPROC中，没有的话通过缺省的OML从OMC下载CODE，然后再分发给

10、其它GPROC。MASTERGPROC发广播消息，让所有的GPROC进入RAM状态。信息安全技术信息安全技术在RAM状态下1再次激活LAN网（GPROC由ROM进入RAM时，LAN失活）。2MASTERGPROC检查是否有数据库，有就分发给所有的GPROC，没有的话等待45秒钟后REBOOT。3数据库分发给GPROC后，初始化BSP的CA进程，CA接管SITE的初试化过程。如果是BSC站，IP帮助CA起RXCDRBTS站。BSP支持同时对15个M-CELLBTS的下载，在没有配CSFP时，对M-CELLBTS的下载要求BSP是GPROC2。信息安全技术信息安全技术M-CELL BTS站的初始化

11、过程 1基站上电，硬件复位。2BOOTCODE激活CA进程。3确定主用的MCU。4检查有没有PCMCIA卡。没有的话通过NIU的缺省RSL链路从BSC下载CODE。有的话从PCMCIA卡装载CODE，并检查CHECKSUM与BSC的是否相同，如果不相同则重新从BSC下载CODE，PCMCIA卡没有写保护时，还会改写PCMCIA卡。5主用MCU装载NIU、TCU、备用MCU。6根据数据库的定义重建RSL。7初始化过程结束。信息安全技术信息安全技术对数据库的常用操作 加DRI（载频dri）vl通过某种人机接口，键入equip*dri命令。v其中*表示要加DRI的BTS的站号。vl输入组号（0-5，

12、加DRI的小区）和DRI号。vl输入新加DRI所在的机柜号（0-15）。vl输入新加TCU与MCU的连接方式。J0新加DRI在主机柜中，与FOX相连；J1通过FMUX0与MCU相连；J2通过FMUX1与MCU相连；J3通过FMUX2与MCU相连；J4直接连到MCU面板上。vl输入新加TCU连到FOX的哪个口上（0-5，当TCU直接连到MCU时只能输入0或1）。vl输入RTFID，一般不指定占用的RTF，故直接回车即可。vl输入新加DRI所在的CELLID。vl输入天线选择号。vl输入1st（0-13）和2nd（0-1）COMBID，此项只用于基站有CCB时，没有CCB时直接回车。vl有CCB时

13、还需要输入腔体号（0-5）。vl输入分集接收标志，分集接收输入1，否则输入0。vl输入fmcelltype（0-4）,一般输入4。信息安全技术信息安全技术加MTLvl通过人机接口，键入命令equip0mtl。vl输入新加MTL的识别号（0-15）。vl输入MTL所在的MSI板号（0-50）。vl输入MTL所在的MMS口（0-1）。v输入MTL占用的2Mb/s上的时隙（1-31）。信息安全技术信息安全技术加NEIGHBOR l通过人机接口接入BSC，键入命令add_neighbor其中 source表示源小区CELLID；target表示目标小区CELLID；placement，选interna

14、l或external；Listtype，可选ba_bcch，ba_sacch，both中的一个，分别表示定义的邻小区放在BCCH邻小区表中，还是放在SACCH邻小区表中，或者两个都放。l输入切换的同步允许标志（0-1），1表示同步，0表示不同步，只有同一站的两个小区才可输入1，否则即使输入1也无效。l当两个小区是external时，需要输入邻小区的频段类型。频段类型：1PGSM2EGSM4DCS18008PCS1900l当两个小区是external时，需要输入邻小区BCCH的频点。l当两个小区是external时，需要输入邻小区的BSIC码。l 当两个小区是external时，需要输入移动台最大发射功率（GSM900取5-39之间的奇数，DCS1800取0-30之间的偶数）。l输入作为切换的目标小区时，邻小区应具有的最小接收电平。l输入作为切换的目标小区时，邻小区应高于服务小区的电平裕量（-63+63dB）。输入周围小区的PBGThreqave（1-32）。信息安全技术信息安全技术
