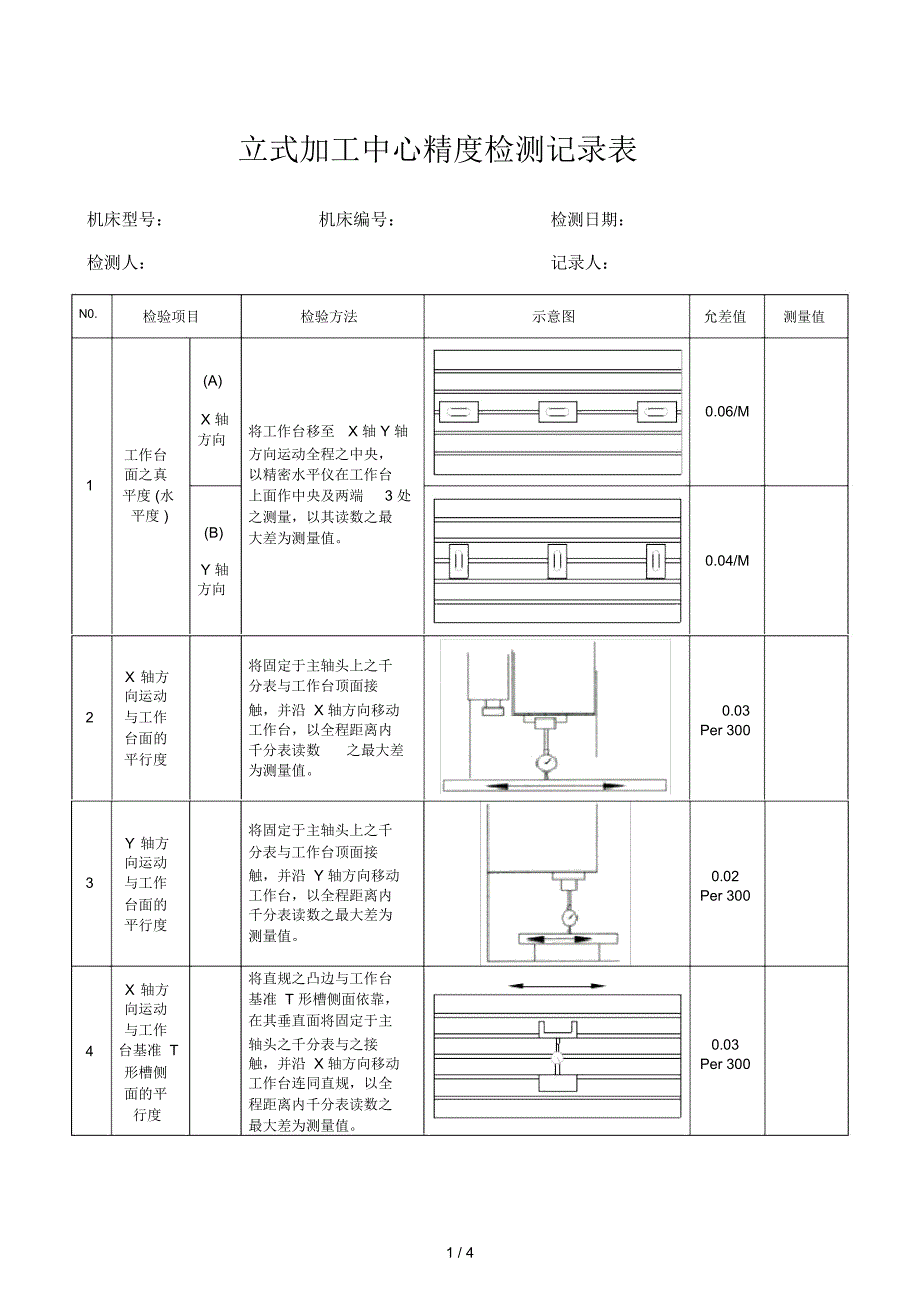

1、立式加工中心精度检测记录表机床型号:机床编号:检测日期:检测人:记录人:N0.1234检验项目(A)X 轴方向工作台面之真平度 (水平度 )(B)Y 轴方向X 轴方向运动与工作台面的平行度Y 轴方向运动与工作台面的平行度X 轴方向运动与工作台基准 T形槽侧面的平行度检验方法示意图允差值测量值0.06/M将工作台移至X 轴 Y 轴方向运动全程之中央,以精密水平仪在工作台上面作中央及两端3 处之测量,以其读数之最大差为测量值。0.04/M将固定于主轴头上之千分表与工作台顶面接触,并沿 X 轴方向移动0.03工作台,以全程距离内Per 300千分表读数之最大差为测量值。将固定于主轴头上之千分表与工作

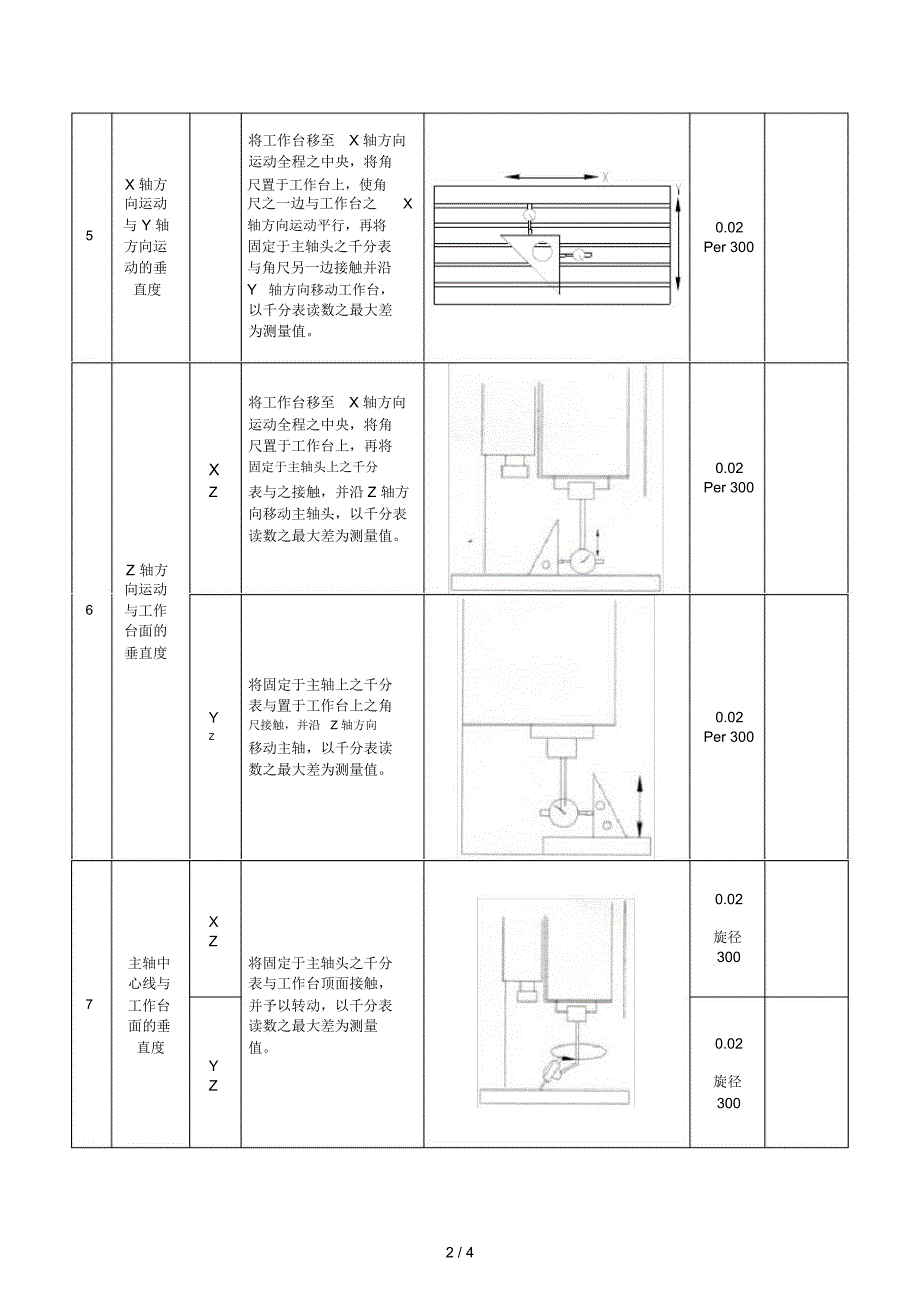

2、台顶面接触,并沿 Y 轴方向移动0.02工作台,以全程距离内Per 300千分表读数之最大差为测量值。将直规之凸边与工作台基准 T 形槽侧面依靠,在其垂直面将固定于主轴头之千分表与之接0.03触,并沿 X 轴方向移动Per 300工作台连同直规,以全程距离内千分表读数之最大差为测量值。1 / 4567将工作台移至X 轴方向运动全程之中央,将角X 轴方尺置于工作台上,使角向运动尺之一边与工作台之X与 Y 轴轴方向运动平行,再将方向运固定于主轴头之千分表动的垂与角尺另一边接触并沿直度Y轴方向移动工作台,以千分表读数之最大差为测量值。将工作台移至X 轴方向运动全程之中央,将角尺置于工作台上,再将X

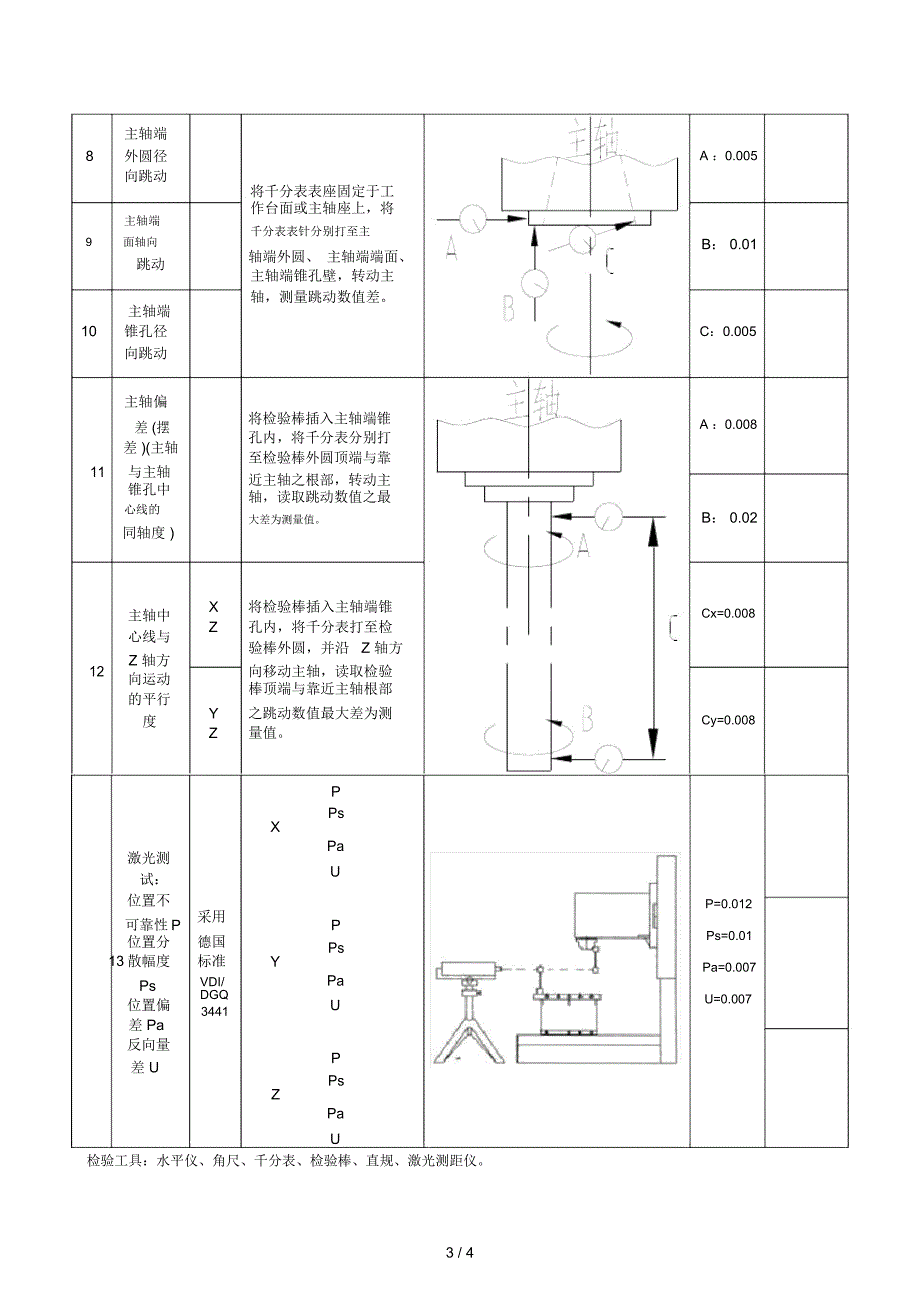

3、固定于主轴头上之千分Z 表与之接触,并沿 Z 轴方向移动主轴头,以千分表读数之最大差为测量值。Z 轴方向运动与工作台面的垂直度将固定于主轴上之千分表与置于工作台上之角Y 尺接触,并沿 Z 轴方向Z移动主轴,以千分表读数之最大差为测量值。XZ主轴中将固定于主轴头之千分心线与表与工作台顶面接触,工作台并予以转动,以千分表面的垂读数之最大差为测量直度值。YZ0.02Per 3000.02Per 3000.02Per 3000.02旋径3000.02旋径3002 / 4主轴端8 外圆径向跳动将千分表表座固定于工作台面或主轴座上,将主轴端千分表表针分别打至主9面轴向跳动轴端外圆、 主轴端端面、主轴端锥孔

4、壁,转动主主轴端轴,测量跳动数值差。10 锥孔径向跳动主轴偏差 (摆将检验棒插入主轴端锥孔内,将千分表分别打差 )(主轴至检验棒外圆顶端与靠11与主轴近主轴之根部,转动主锥孔中轴,读取跳动数值之最心线的大差为测量值。同轴度 )主轴中X将检验棒插入主轴端锥Z孔内,将千分表打至检心线与验棒外圆,并沿 Z 轴方Z 轴方12向移动主轴,读取检验向运动棒顶端与靠近主轴根部的平行Y之跳动数值最大差为测度Z量值。PPsX激光测PaU试:位置不采用可靠性PP德国位置分Ps13散幅度标准YPsVDI/PaDGQ位置偏U3441差 Pa反向量P差 UPsZPaU检验工具:水平仪、角尺、千分表、检验棒、直规、激光测距仪。A :0.005B: 0.01C:0.005A :0.008B: 0.02Cx=0.008Cy=0.008P=0.012Ps=0.01Pa=0.007U=0.0073 / 4(注:范文素材和资料部分来自网络,供参考。只是收取少量整理收集费用,请预览后才下载,期待你的好评与关注)4 / 4
