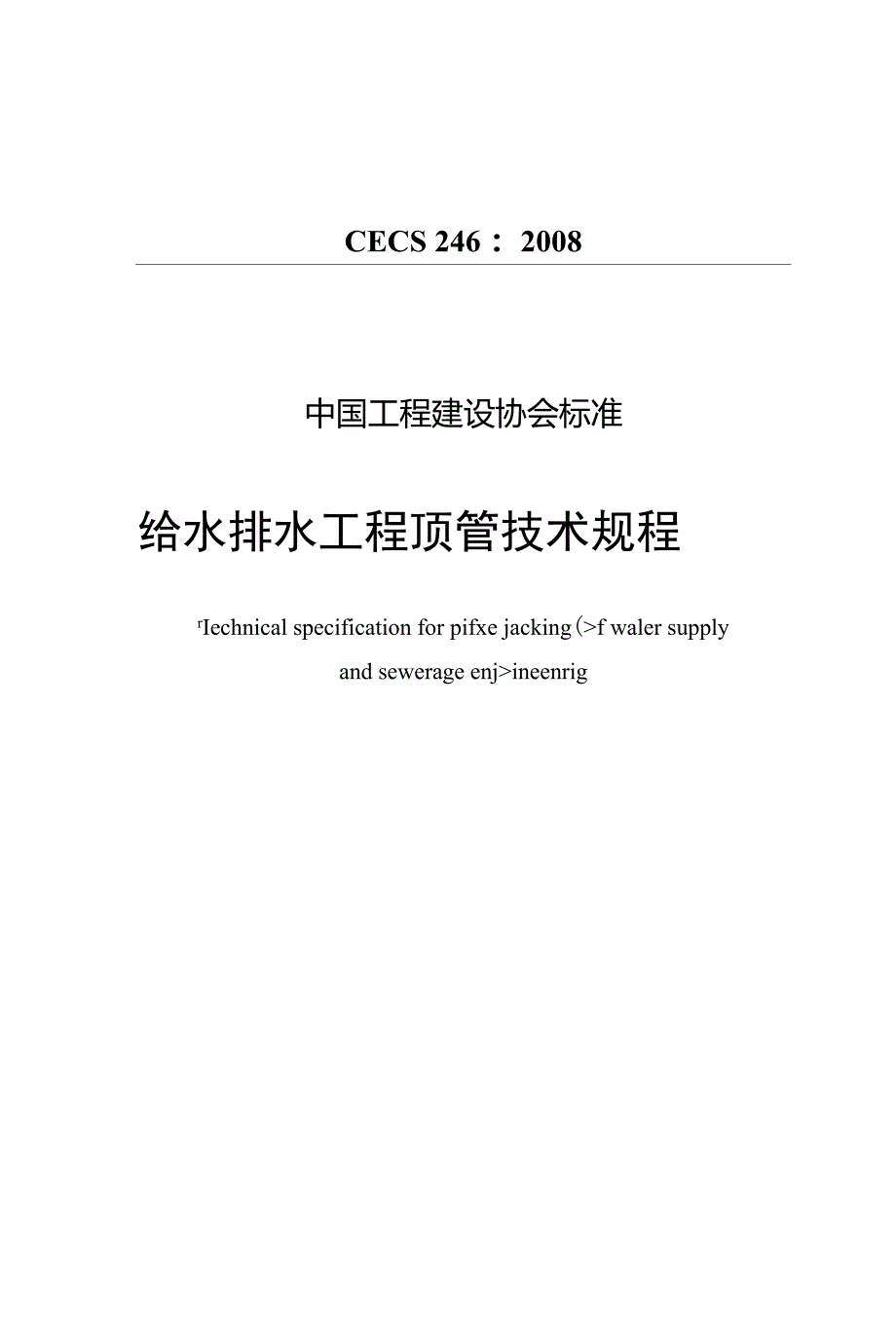

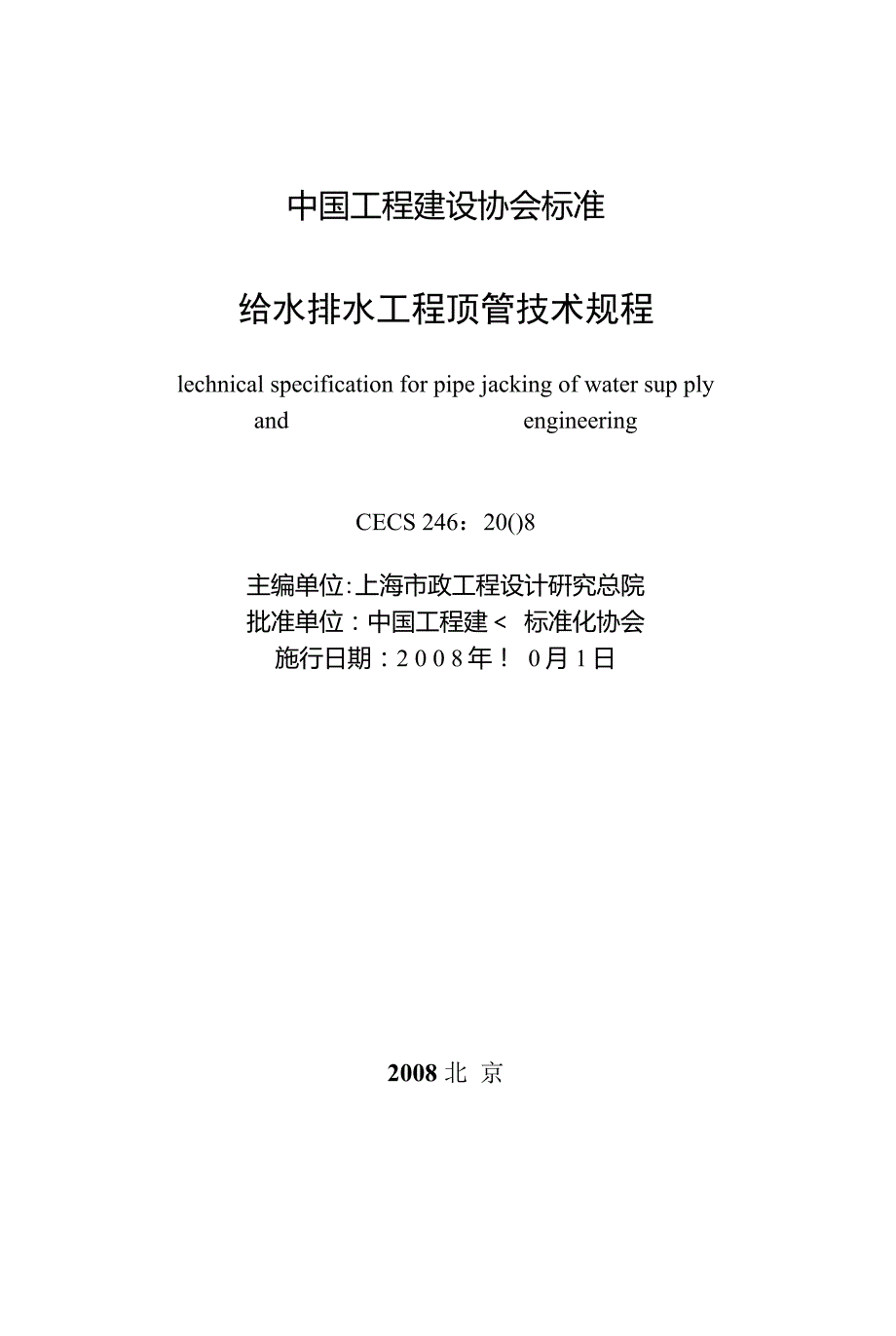

1、CECS 246： 2008中国工程建设协会标准给水排水工程顶管技术规程rIechnical specification for pifxe jacking(f waler supplyand sewerage enjineenrig中国工程建设协会标准给水排水工程顶管技术规程lechnical specification for pipe jacking of water sup plyandengineeringCECS 246：20()8主编单位:上海市政工程设计硏究总院批准单位：中国工程建 标准化协会施行日期：2 0 0 8年！ 0月1日2008 北 京中国工程建设标准化协会公告第27

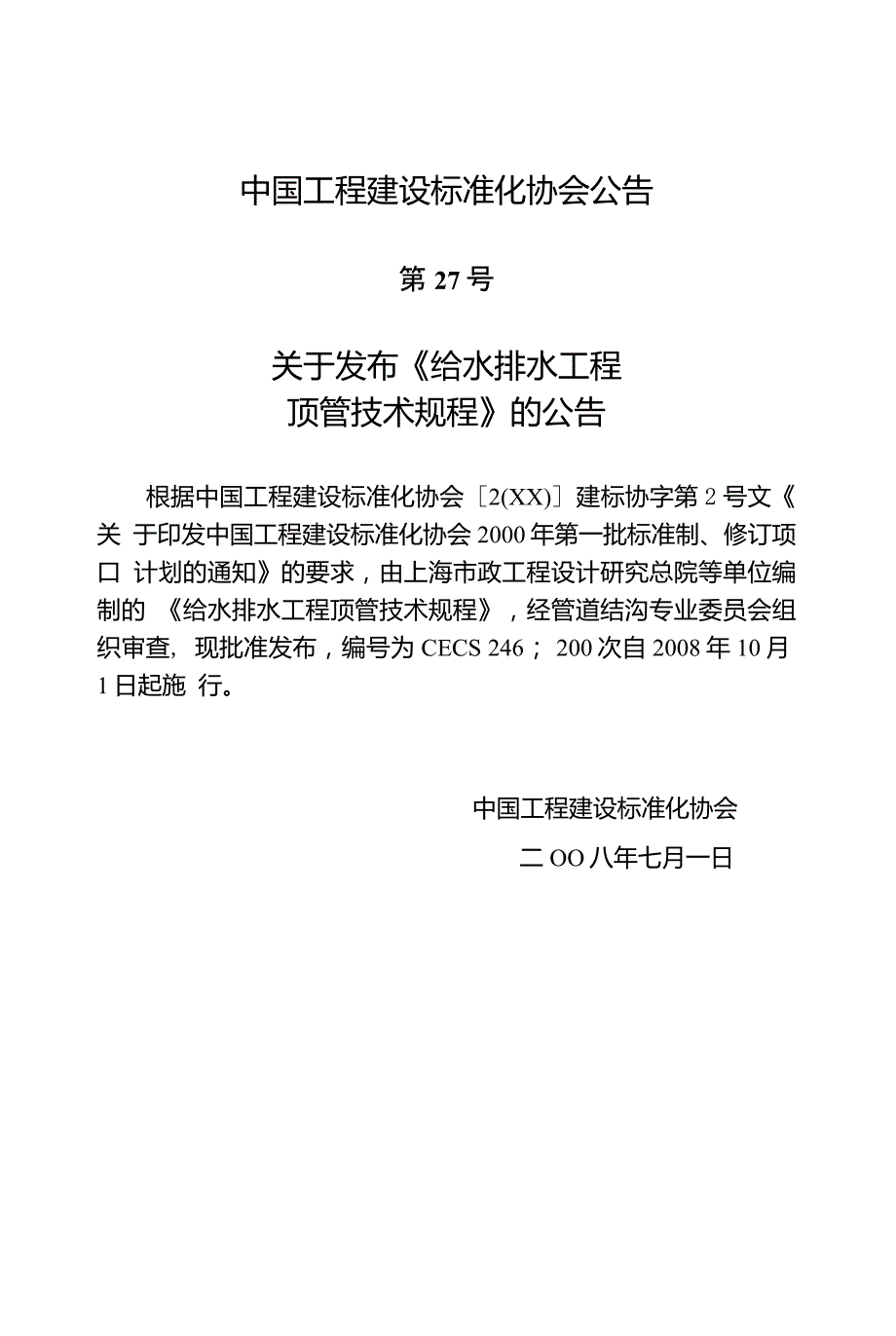

2、号关于发布给水排水工程顶管技术规程的公告根据中国工程建设标准化协会2(XX)建标协字第2号文关 于印发中国工程建设标准化协会2000年第一批标准制、修订项口 计划的通知的要求，由上海市政工程设计研究总院等单位编制的 给水排水工程顶管技术规程，经管道结沟专业委员会组织审查, 现批准发布，编号为CECS 246； 200次自2008年10月1日起施 行。中国工程建设标准化协会二OO八年七月一日根据中国工程建设标准化协会(2000)建标字第15号关于印 发中国工程建设标准化协会2000年第一批推荐性标准制、修订计 划的通知要求，制定本规程。本规程系根据国家标准建筑结构可靠度设计统一标准 50()68

3、和工程结构可靠度设计统一标准GB 50153规定的原则. 采用以概率理论为堆础的极限状态设计方法编制并与有关的结 构专业设计规范协调一致。顶管工程在工程建设屮运用十分广泛制泄一个科学、完整的 具冇可操作性的涵盖勘察、设计、材料和施工、脸牧的规程十分必 要。在本规程编制过程中，进行了大量的调讪和分析论证总结了 我国顶管的工程实践经验，同时参照国外相关理论和规范并广泛 征求了有关设计和施工单位意见。本规程共13章,3个附录，包括总则、术语和符号、顶管工程 勘察规定,顶管设计规定，顶管施工,顶管施工监测及验收标准等 内容。根据国家计委标!帰心；649号文关于请中国工程建设标准 化委员会负责组纽推荐性

4、工程建设标准试点工作的通知的要求. 推荐给工程建设、设计、施工、使用单位及工程技术人员采用。本规程由中国工程建设标准化协会管道结构专业委员会 CE(：S/TC17(北京西直门北大街32号3号楼，北京市市政工程设计 研究总院邮编：100082)归口管理，由1.海市政工程设计研究总院 (I：海市中山北二路901号邮编：2(XX)92)负资解释。在使用中如 发现需要修改或补充之处请将意见和资料寄交解释单位。主编单位：匕海市政工程设计研究总院参编单位：I：海建通工程建设冇限公司扬州广鑫机械有限公司I：海市基础T程公口 1管道分公可 新噩永吕积水复合材料冇限公同 I海權华玻璃钢有限公可 浙江东方豪帖管业

5、冇限公司主要起草人：萬春辉王承德余彬泉彭夏军黄金枝张道广汤伟王荣文王广平王恒栋王大龄周质炎沙邛舒亚俐彭雪燕姜春辉周强沙垣王伯华中国工程建设标准化协会2008生7月1日21 总 则（1 ）2术语和符号（2 ）2.1 术语（2 ）2.2 主要符号（3 ）3顶管工程勘察规定（5 ）3一般规定（5 ）3.2 地下水勘察（5 ）3.3布孔要求（6 ）3.4勘察报告（7 ）3.5提供岩土物理力学指标的基本要求（8 ）4管材选用及管件构造要求（9 ）4.1管材选用（9 ）4.2 钢管（9 ）4.3钢筋混凝土管（11）4.4 玻璃纤维增强塑料夹砂管（12）4.5 橡胶密封圈（14）4.6 木垫圈（15 ）5顶

6、管设汁规定（16）5顶管管位选择（16）5.2顶逬土层选择（16）5.3顶管间距（16）5.4管顶覆盖层厚度（17）5.5 Illi线顶管（17）6顶管结构上的作用（20）6作用的分类和作用代表值（20）6.2 永久作用标准值(20 )6.3可变作用标准值及其准水久值系数(22)7顶管结构基本设计规定(24)7一般规定(24)7.2承载能力极限状态计算规定(24)7.3正常使用极限状态验算规定(26)8承载能力极限状态计算(28)乩1管道允许顶力验算(28)8.2管道强度汁算(29)8.3 稳定验算(32)9正常使用极限状态验算(34)9.1柔性借道竖向变形验算(34)9.2钢筋混凝土管道裂缝

7、宽度验算(34)10 工作井(35)10.1工作井选址(35)10.2 工作井结构形式 (35)10.3 工作井平面形状 (36)10.4 工作井最小长度确定 (36)10.5 工作井最小宽度确定 (37)10.6 工作井深度險定 (37)10.7 穿墙管止水装号 (37 )11 接收井(40)11.1 接収井结构形式(40)11.2 接收井尺寸确定 (40)11.3接收孔(40)12 顶管施工(41 )12.1施工组织设计 (41 )12.2 顷管机(42)12.3 顶管机的选择 (42)12.4顷力估算(43)212.5 中继间 (44 )12.6 减HL措施(45)12.7管内芥土运输

8、47)12.8 通风(47)12.9 测量(48)12.1()后座(48)12.11 顶进设备 (49)12.12 穿墙 (50)12.13 顶进 (50)12.14 进洞心1 )12.15减少地而沉降措施 (52)12.16|11|线顶管 (52)13顶管施工监测及验收标准 (53)13.1顶管施工监测 (53)13.2 工程验收标准 (53)附录A柔性管道在各种荷载作用下的锻大弯矩系数和竖向变形系数 (56)附录B圆形刚性管道在各种荷裁作用下的内力系数(57)附录C地面乍辆荷载灯管道作用标准值的计算方法(58)本规程用词说明(62)31.0.1为了在给水排水工程顶管工程中贯彻国家的技术经

9、济政 策，力求做到技术先进、经济合理、安全适用、确保质童，制定本规 程。1.0.2本规程主要适用于/JA8(X) U I.使舟顶管机顶进的给水排 水工程顶管工程的设计、施工和验收，小直径顶管工程和非给水排 水工程的顶管工程也可参照使用。1.0.3本规程系根据建筑结构可靠度设计统一你准CB 5006S. 工程结构可靠度设汁统一标准50153及给木排水工程管道 结构设计规范GB 50332规定的原贝I；制疋符号、计量单位和基 本术语按照建筑结构设计术语和符号标准GB/T 50083的规定 采用。1.0.4执行本规程设汁时，材料和施工质量等应符合钢结构设 计规范GB 5OOI7X混凝土纺构设订规范C

10、B 5(X)1O、给水排水工 程管道结构设计规范(讪冈332、玻璃纤维增强劇料夹砂管 GB/T 21238 X顶进施工法用钢筋混凝土排水管兀/T 640、给水 排水工程埋地纤维增强刻料夹砂管管道结构设计规程CECS 190. 橡胶密封件给.排水管及污水管道用搖口密封圈材料规范 HG/T 3091 Xin水排水管道工程施工及验收规范GB 50268等有 关标准要求。1.0.5对于拟建在地震区、冻土地区、湿陷性黄土地区及膨胀土 地区的顶管工程,应符合国家现研的冇关标准规范的规定。1.0.6给水排水工程顶管工程的勘察设计、施工和验收，除应符 合本规程外，尚应符合国家现行的有关标准规范的规定。2术诰和

11、符号2.1术 语2.1.1 顶管 pipe jacking借助顶推装置将管道在地下逐节顶进的非开挖施工技术。2.1.2 小直径顶管 smaller diameter pipe jacking ( microtunnel- ing)不宜进人或无法进入作业的内径小于800mm的顶管。2.1.3 长距离顶管 long distance pipe jacking一次连续顶进长度400m以上并设置中继间的顶管。2.1.4 超长距离顶管 sufXT long dis 3.4.2初步勘察报告，应闸述场地工程地质条件、评价场地稳定 件和适应性，为合理确左平面布代、选择顶进标高，防治不良地质 现象提供依摇。3.

12、4.3详细勘察报告，应提供顶管段和丁作丿I：、接收井设计和施 工所爲的各土层物理力学性质计计参数，以及地下水和环境资料. 并作出针对性的分析评价、结论和建议。3.4.4施工勘察报告应满足设汁、施工的具体要求，提供相应的 资料，并作出结论和建仪3.4.5勘察报告文字部分应包括下列内容：1勘察目的和任务要求；2拟建顶管工程的基本特性；3勘察方法和工作布置说明；4场地地形、地质（地层、地质构造）、地貌、岩土性质、地下水 及不良地质现象的阐述和评价；5地基与斜坡上土的稳定性评价；6岩土参数的分析及选用；7建议地基处理方案；8工程施工及使用期间可能发生的岩土工程问题的预测及 7监控、防治措施的建议；有关

13、顶管丁程设讣及施T措施的建议。3.4.6勘察报告图表部分应包括以下内容：1勘探点平面布置图；2工程地质柱状图；3工程地质剖面图；4原位测试成果图表；5室内试验成果图表；6岩土工程计算简图及计算成果图表；7建议地基处理方案的图表。必要时，可附特殊性岩土分布图、综合工程地质图，或工程地 质分区（段）图、地下水等水位线图、索描及照片等。3.5提供岩土物理力学指标的巫本要求3.5.1岩石和土的物理力学性质指柿，应狡工程地质区（段）及层 位分别统计当同层土指标差别较丈讨应进一步划分七质单元. 并分别进行统计。3.5.2在勘察报告屮，应提供岩土参数的平肉值、城大值、最小 值、子样数、均方差和变异糸敬。土层

14、物理力学忤质参数表必须具有下列内容：土的颗粒分 析、密实度、垂直和來平渗透系数加聚力、内摩擦角、土与混凝土、 钢和玻璃钢等厠料的摩擦系数、土的变形模最、泊桑比、地基承载 力及其他必需的常观参数4管材选用及管件构造要求4.1管材选用4.1.1顶管材质应根据管道用途、管材待性及当地具体情况确 定。4.1.2给水工程管道宜选用钢管或玻璃纤维增强型料夹砂管。4.1.3排水工程管道宜选用玻璃纤维增強塑料夹砂管或钢筋混 凝土管。4.1.4输送腐蚀性水体及管外水土有腐蚀性时，应优先选用玻璃 纤维增强塑料夹砂管。4.2钢 爸4.2.1顶管用钢材宜选用Q23544.2.2顶管钢材的规格和性链应乔合现行国家标准碳

15、索结构 钢GB/T 700的要求。4.2.3管壁厚度应乐用计算怦度加腐蚀屋厚度，腐蚀量厚度应根 据使用年限及环境条住确定，冃.不应小于2 mm 钢管年腐蚀量标 准可按表423确定。表4.2.3钢管年腐蚀量（单面）标准腐独环境低于地卜水位区地F水位变化区髙于地卜水位区海水淡水海水淡水腐蚀量（mm/年0.030.020.060.040.034.2.4卷制钢管的长度一般为钢板宽度同一横断面内宜采用一 条纵向焊缝。若采用两条纵向焊缝，对大直径管焊缝间趾应大于 300mm;小直径管纵向焊缝间距应大于1 OOninu 4.2.5卷制钢管接长时，管口对接应平整，当采用300mm的直 9尺在接口外纵向贴靠检查

16、时相邻管樂的错位允许偏差为0.2倍 壁厚，ft不大于2mm。相邻管段对接时,纵向焊缝位強错开的距离 应大于300mm4.2.6下井管段的长度应为卷制管段的倍数。管段长度不宜小 于6叫长距离顶管管段长度可适当增长。4.2.7下井管件儿何尺寸的制作允许偏差应符合表4.2.7的规 定：表427钢管管件几何尺寸允许偏差（mm）项冃允许備差Di2.9Di m)0.(33/)椭圆度管端部位0,005乩；其他部位G O; 9,端面垂直度O.OOlDj.且不应大干1.5弧度用弧长7T6/6的弧形板测于笛內壁或外壁纵缝处形成的IH1隙，其何隙不大于0.12 2豆屁大于4;距管端200mm纵缝处 的间隙不应大于2

17、注：15为管道外径（nun）./为壁厚5日山2椭圆度为同横剖面上互相乖农的报大直径与最小直径之差。4.2.8小直径管道焊缝宜采用V/坡口，大直径管道宜采用K形 坡口。不论采用何种坡口狂式，同顶铁的接触面应为坡口的平4.2.9钢管岸縫质量检验，非压力管不应低于焊缝质量分级的III 级标准;压力管不应低于焊缝质量分级的II级标准。4.2.10钢管内外应做防腐处理。下井管段两端各100mm范国应 在井下焊缝检查合格后再涂快干別涂料防腐。给水管道的内壁防 腐可采用涂料或水泥砂浆所用防腐涂料应具冇相应的卩生检验 合格证书。管道的外壁防腐可采用环氧玻璃鳞片或环氧沥青。4.2.11水泥砂浆内防腐层厚度可根据

18、钢管直径在15 20mm范 围內选择。水泥砂浆内宜掺入无毒纤维材料加强抗裂性能水泥 砂浆的抗压强度标准值不应小于30N/mm2o1()4.2.12当顶管两端设有工作井和接收井并冃.管道长度在l(X)m 以上时，两井中应冇一口井的穿墙管可让管道伸缩；长度超过 60(加时,两井墙的穿墙管、接收孔均应让管道仲缩；长度超过 KKX)m时每500m宜设一只伸缩接头。4.2.13钢管与工作井、接收井的井墙均采用刚性连接时必须验 算温差作用下的井墙受力和管道的连接强度。钢筋混凝土管4.3.1钢筋混凝土顶管的混凝土强度等级不宜低于C5O抗渗等 级不应低于S804.3.2当地下水或管内贮水对混凝土和钢筋具有供蚀

19、性时，应对 钢筋混凝土管内外壁做相应的防腐处理。4.3.3混凝土骨料的碱含駅拥大限值应符合现彳了协会标准混凝 土碱含量限伍标准CECS 53的规定，在含碱环境中便用时应选用 非活性骨料。启W4.3.4采用外加剂时应符合现行国家标准混凝土外加剂应用技 术规范GB 50119的规定。4.3.5 钢筋应选用HPB 235 JJRB ?35和HRB 400钢筋，宜优先选 用变形钢筋。4.3.6混凝土及钢筋的力学性能指标应按现行国家标准混凝 土结构设计规范GB 50010的规定采用。4.3.7钢胡混凝土顶管管节长度应根据使用条件和起帘能力确 定。4.3.8钢筋混凝土管管节几何尺寸制作允许误差应符合现行

20、行业标准顶进施工法用钢筋混凝土排水管 JC/T 64()的规 定。4.3.9混凝土管接头可按下列原则选用：1混凝土管接头宜使用钢承口和双插口接头(见图4.3.91、 图4.392)。2双插口管接头应便用钢套环或不锈钢套环。3应优先选用钢承口接头。4接头的允许偏转角应大于0.5%图43.9-2双插口接头4.3.10混凝土管传力而I：均应设置:环履木垫圈，并用胶粘剂粘 在传力面上。4.3.11钢承口接头的钢套管与混凝土的接缝应采用邺件密封填 料勾缝。4.3.12接头钢套管必须有良好的防腐措施。4.4玻璃纤维增强塑料夹砂管4.4.1玻璃纤维增强塑料夹砂管质量应符合现行国家标准玻璃 纤维增强甑料夹砂管

21、GB/T 21238的要求。4.4.2缠绕管管休受压设汁强度不应小丁 75MPa,管端受压设汁 强度不应小于IO5MPa;离心管管体受压设计強度不应小于 90MPao4.4.3顶管的刚度等级不应小于15（XX）Pao4.4.4玻璃纤维增强塑料夹砂管接头包括无内水压顶管接头 （见图4.4.4-1）.冇內水压顶管接头（见图4.4.4-2.图4443）、承 插口接头（见图4.4.4-3）,可使用双插口接头或承插口接头。椽胶密封圈钢或玻璃食筒图4.4.4-1无内水压双插口搖头图4.4.4-2育内水压双插口接头脅件图4.4.43 杆内水压承插I丨接头4.4.5玻璃纤维增强塑料夹砂管可不做防腐处理。4.4

22、6管道内表面应光滑、无缺陷和损伤。管道外农面平直度应 小于3mni0顶管段长度由设计确定，一般不宜超过6mo4.4.7管道长度允许溟差应符合4.4.7的规泄。表4.4/7管道长度允许误差（mm）管道氏度2500300040006000允许误差 12 1520304.4.8管径允许谋差应符合现行国家标准玻璃纤维增强劇料夹 砂管GB/T 21238的规定。4.4.9管端垂直度谋差应符合表4.4.9的规定。表4.4,9管端垂直度允许误差（mm）公称直径DN倉端垂直度说雄800 w DN 1600m2 GD 心 1600& 2.5/4.4.10用于输送饮用水的顶管，管内涂层材脂必须达到食品级 标准。

23、4.4.11双捕口接头的玻璃纤维噌毎理料夹砂管在顶进时.应在 与顶铁及屮继间接触面加设木垫锻怎插式接头的玻璃纤维增强 塑料夹砂管在顶进时应在每抿筲节头处加设木垫圈。4.5橡胶密封4.5.1无压排水管按头用的橡胶密封圈可使用单胶圈。4.5.2有压水管接头用橡胶密封圈应使用双胶圈。4.5.3双插口管接头的密封圈宜采用L形、齿形及半圆半方形密 封圈。密封圈材料应符合现行行业标准橡胶密封件给、排水管及 污水管道用接口密封圈材料规范HG/T 3091的要求。4.5.4接头用的密封圈住遇冇含油地下水的地方，宜选用丁睛橡 胶;在含冇弱酸弱碱地下水时宜选用氯橡胶;遇辱菌侵蚀时宜选 用防理等级达二级及二级以上的

24、橡胶;在平均气温低的地方，宜选 用三元乙丙橡胶。4.6 木垫4.6.1木垫圈应选用质地均匀富有弹性的松木、杉木或胶合板。4.6.2木垫圈的压缩模量不应大于140MPdo4.6.3木垫圈厚度通常为10-30mm3木址圈厚度应根据管道直 径和曲率半径确定。4.6.4混凝土管木地圈外径应与橡胶密封圈槽口齐平，内径应比 管道内径大20mmo4.6.5玻璃纤维增强犁料夹砂管木垫圈应等于接头的最小外径. 内径宜比管道内径大2mm155顶管设计规定5.1顶管管位选择5.1.1顶管位垃应避开地下障碍物。5.1.2顶管管线不应在活动性地震断裂带通过。5.1.3顶管穿越河道吋的埋兗深度应满足河道的规划要求并 应布

25、置在河床的冲刷线以下。5.2顶进土层选择5.2.1顶管可在淤泥质粘土、粘土、粉土及砂土中顶进。5.2.2下列情况不宜采用顶管施工：1 土体承载力兀小于30kPa。2岩体强度大于15MPao3 土层中砾石含量大于30%或粒径大于200mm的砾石含量 大于5%。4江河中覆土层渗透糸数K大于或等于K)-2em/so5.2.3长距离顶密不宜:在土层软硕明显的界面11顶进5.3顶管间距5.3.1互相平行的管道水平净距应根据七层性质、管道直径和管 道埋置深度等因索确定，一般情况下宜大于1倍的管道外径。5.3.2空间交叉管道的净间距，钢管不宜小于().5倍管道外径. 且不应小于10叫钢筋混凝土管和玻璃纤维增

26、强塑料夹砂管不宜 小于1倍管道外径，且不应小于2nu5.3.3顶管底与建筑物基础底面相平时，直径小于I.5m的管道 宜保持2倍管径净距；直径大于1 .5m的管道宜保持3m净距。5.3.4顶管底低丁建筑基础底标高时，顶管间距除应满足本规程 第5.3.3条要求外，尚应考虑基底土体稳足。管顶覆盖层厚度5.4.1管顶覆盖层厚度在不稳定十.层中宜大于管道外径的1.5 倍，并应大于1.5mo5.4.2穿越江河水底时，覆盖层最小厚度不宜小于外径的1.5 倍，且不宜小于2.5m。5.4.3在有地下水地区及穿越江河吋，管顶覆盖层的厚度尚应满 足管道抗浮要求。5.5曲线顶管5.5.1设有中继间的曲线顶管最小管径不

27、宜小于0N14OO。5.5.2曲线顶管宜选用较短的管节。5.5.3曲率半径小的曲线顶管应选用较厚的和弹性模量较小的 木垫圈。5.5.4预制管节顶管的曲率半径应按下列条件估算：1当传力面一侧压应力为零另一侧压应力为最大的受力模式时，可按下式估算（见图5.5.4-1）：图5.5.4-1不张口接头的受力模式(5.541)17tan,=吟血da hpL/tJI(5.5.4-2)E, P J几=f:n5.5.4-3)F 2心(5.5.4-4)式中心曲率半栓（mm）;L管段的k度（mm）;a一木垫圈厚度（MU）；6接头处转角（弧度）；E卩一垫圈材料弹性模量（N/iniir ）;E.管材弹性模里（N/mm

28、t 管壁设计厚度（mm）;h*垫圈宽度（mm）；d垫圈外径（mm）;几中心顶力作用下我面均勺压应力（N/mm2 ）；/时偏心顶力作用下杪面诚穴压应力（N/nun2）；几顶力作用设耳值小几4垫圈匀管材接触面积（血m2 ） o2管道接头山现张口时的受力模式，可按下式估算（见图图5.5.4-2张L1接头的受力模式诚/(/厂少)冷+ a - Z L,式中Z接头处张口高度(mrn)o(5.5.4-5)(5.5.4-6)5.5.5焊接钢管不宜用于曲线顶管。216顶管结构上的作用6.1作用的分类和作用代表值6.1.1顶管结构I的作用，可分为永久作用和可变作用两类：1永久作用应包括管道结构自重、竖向土压力

29、侧向土压力、 管道内水重和顶管轴线偏差引起的纵向作用。2可变作用应包括管道内的水压力、管道貞.空压力、地面堆 枳荷载、地面车辆荷载、地下水作用、温度变化作用和顶力作用。 6.1.2顶管结构设计时,对不同性质的作用应乐用下同的代表條1对永久作用，应采用标准值作为代表值。2对可变作用，应根据设计要求采用标准值、组合值或准永 久值作为代表值。3可变作用组合值应为可变作用标准值乘以作用组合系数; 可变作用准永久值应为可变作用标淮值乘以作用的准永久值系6.1.3当顶管结构电受两种或两种以11可变作用时，承载能力极 限状态设计或止常使用极限状态按短期效应的标准组合设计中, 对可变作用应采用组合值作为代表

30、值。6.1.4 E常使用极限状态应按长期效应组合设计,可变作用应采 用准永久值作为代表值。6.2永久作用标准值6.2.1管道结构自重标准值可按下式计算:Gh =厂兀臥t(6.2.1)式中 久单位长度管道结构自重标准值(kN/ni);/管壁设计厚度(m);Y管材重度钢管可取X = 78.5kN/m混凝土管可取 7 = 26kN/m3 ;其他管材按实际悄况取值。6.2.2作用在管道上的竖向土压力卩其标准值应按覆盖层厚度和 力学指标确定1当管顶覆盖层丿罠度小于或等于1倍管外径或覆盖层均为 淤泥土时管顶I.部竖向土压力标准值应按下式计算：F,vkI = yji.(6.2.2J)管拱背部的竖向土压力可近

31、化成均布压力，其标准值为： 伫讥2 =0.215 人他(6.2.2-2)式中 Uz 管顶上部竖向土压力标准值(kN/n?):化、心管拱背部竖向土压力标准值(kN;人管道I：部i层土层重度(kW/m:),地下水位以下 应取冇效重度；儿一管道上部i层土层厚反R2管道外半径。2当管顶覆土层不属I.述情龙时，顶管I竖向土压力标准值 应按下式计算：=Cj(人弘-2C)(6.2.2-3)(6.2.2-4)I -C. 一即(-2K, y |(6.2.2-5)式中伫宀管顶竖向土压力标准值(kN/nr)；C)顶管竖向土压力系数；一管顶I：部土层压力传递至管顶处的影响宽度(m);0管道外径(m);0管顶土的内摩擦

32、角(。)；C土的粘聚力(kN/m2)，宜取地质报告中的最小值; 儿管顶至原状地面埋置深度(m);原状土的主动土压力系数和内摩擦系数的乘积. 一般粘性土可取0.13,饱和粘土可取0.11,砂和 砾石可取0.1653当管道位于地下水位以下时尚应计入地下水作用在管道 上的压力。6.2.3作用在混凝土管道上的侧向土压力，标准值可按下列几种 条件分别计算：1当管道处于地下水位以匕时，侧向土压力标准值可按下式 计算主动土压力：+ 人 “/2)心-2C(623)式中l侧向土压力标准值(kN/n?)，作用在管中心；K,主动土压力系数，即心二卅(45。-)。2当管道处于地下水位以.F时测向水土压力标准值应采用

33、水土分算，土的侧压力按式(6.2.3)计算重度取冇效重度；地下水 压力按静水压力计算水的重度可取10kN/in6.2.4管道内水重的标准値，可按不同水质的重度计算。3可变作用标准值及其准永久值系数6.3.1管道设计水压力的标准值可按表6.3.1采用。准水久值 系数可取0.7,但不得小于工作压力。表6.3.1压力管道内设计水压力标准值骨材类型工作压力设计水压力(MPa)焊按钢管F 讥 + 0.50.9混凝土管(1.4 - l.5)Fttl玻璃纤维增强刻料夬砂俘(1.4 - 1.5)化丄注“ 工业企业中低压运行的管道，其设计內水压力可取工作压力的1.25 18,但 不得小于0.4MPa;2混凝上借

34、包括钢筋混凝土皆、预应力混凝土管、预应力钢筒混凝土悸：3当件线上设右町罪的调爪装置吋.设讣内水压力町按具体情况确定。6.3.2管道在运行过程中可能产生的真空压力，其标准值可取 0.05MPa计算，其准永久值系数可取叽=0。6.3.3地面堆积荷载传递到管顶处竖向压力标准值可按IOkN/ni2计算,其准永久值系数可取=0.5o6.3.4地面车辆轮压传递到管顶处的竖向压力标准值加可按本 规程附录C规定确左，其准永久值系数应取几二Q.5。当埋深大 于2皿时可不计冲击系数。地面堆积荷载与地面车辆轮压可不考虑同吋邪用。6.3.5温度作用标准值，可按温差土 2()兀计算其准永久值系数 可取仇=l.Oo257

35、顶管结构基本设计规定7.1 一般规定7.1.1本规程采用以概率理论为墓础的极限状态设计方法，以可 靠指标度量管道结构的可靠度，除管道的稳定验算外均应采用分 项系数的设计表达式进行设计。7.1.2钢管及玻璃纤维增强塑料夹砂管应按柔性管计算；钢筋混 凝土管应按刚性管计算。7.1.3管道结构设计应计算下列两种极限状态：1承载能力极限状态：顶管结构纵向超过最大顶力破坏管 壁因材料强度被超过而破坏;柔性管道管堕截面丧失稳定;管道的 管段接头因顶力超过材料强度破坏.2止常使用极限状态：柔性管道的竖向变形超过规定限值; 钢筋混凝土管道裂缝宽度超过规宅限值。7.1.4管道结构的内力分祈，均应按弹性体系计算，不

36、考虑由非 弹性变形所引起的塑性内力重分布。7.2枣载能力极限状态计算规定7.2.1管道结构按承载能力极限状态进行强度计算时结构上的 各项作用均应采用设汁值。作用设计值,应为作用代表值与作用分项系数的乘积。 7.2.2管道按强度讣算时,应采用下列极限状态i|算衣达式：YqSwR(7.2.2)式中 儿管道的重要性系数，给水工程单线输水管取11；双 线输水管和配水管道取10；污水管道取1.0;雨水 管道取0.9();S作用效应组合的设讣值；R管道结构抗力设计值。钢筋混凝土管道按现行国 家标准混凝土结构设计规范GB 50010的规定确 定。钢管道按现行国家标准钢结构设计规范（；H 5（K）17的规定确定，其他材质管道按相应标准确定。7.2.3作用效应的组合设计值，应按下式确定；=/（；! （；l rik +
