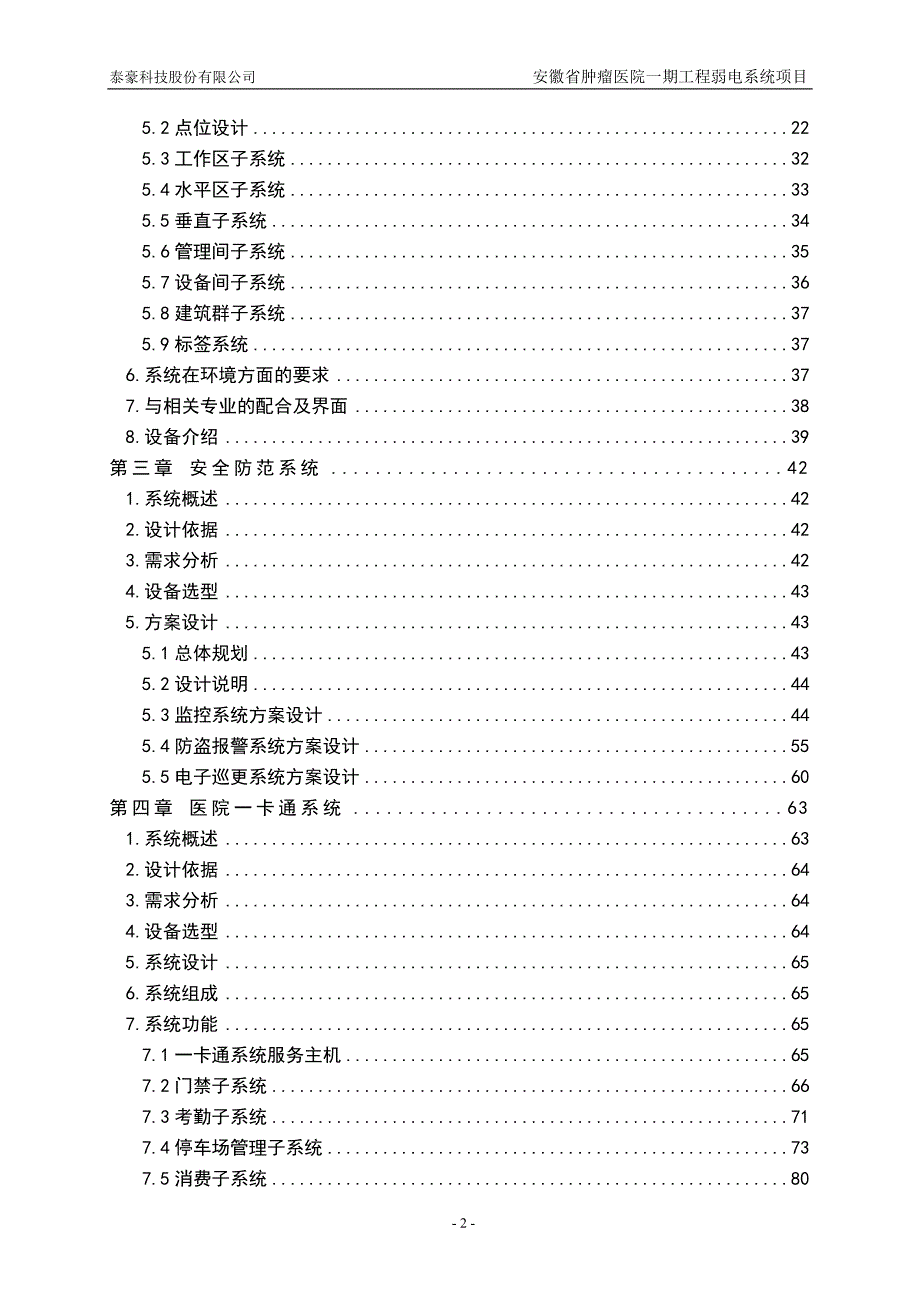

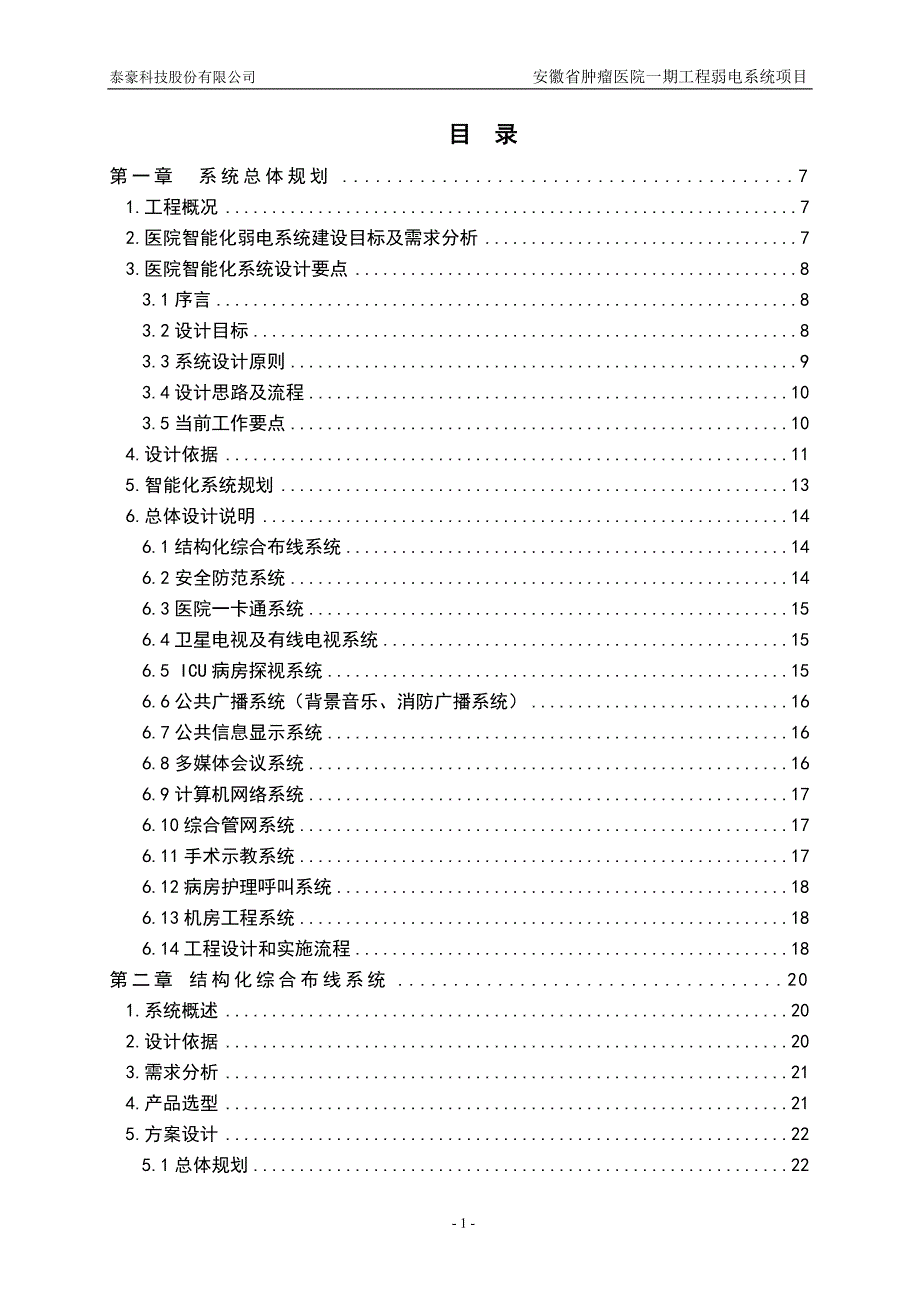

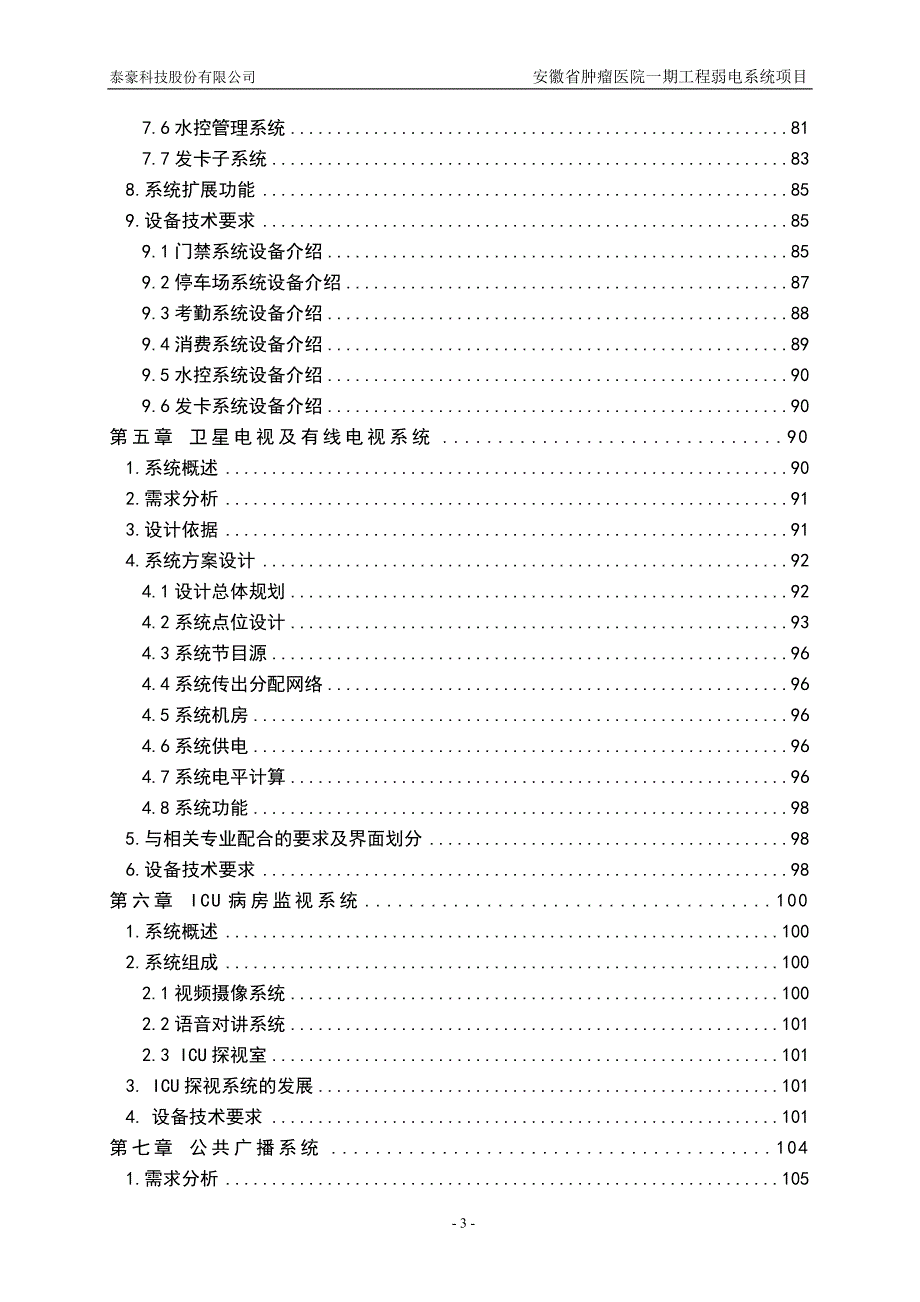

1、泰豪科技股份有限公司 安徽省肿瘤医院一期工程弱电系统项目目 录第一章系统总体规划71.工程概况72.医院智能化弱电系统建设目标及需求分析73.医院智能化系统设计要点83.1序言83.2设计目标83.3系统设计原则93.4设计思路及流程103.5当前工作要点104.设计依据115.智能化系统规划136.总体设计说明146.1结构化综合布线系统146.2安全防范系统146.3医院一卡通系统156.4卫星电视及有线电视系统156.5 ICU病房探视系统156.6公共广播系统(背景音乐、消防广播系统)166.7公共信息显示系统166.8多媒体会议系统166.9计算机网络系统176.10综合管网系统17

2、6.11手术示教系统176.12病房护理呼叫系统186.13机房工程系统186.14工程设计和实施流程18第二章 结构化综合布线系统201.系统概述202.设计依据203.需求分析214.产品选型215.方案设计225.1总体规划225.2点位设计225.3工作区子系统325.4水平区子系统335.5垂直子系统345.6管理间子系统355.7设备间子系统365.8建筑群子系统375.9标签系统376.系统在环境方面的要求377.与相关专业的配合及界面388.设备介绍39第三章 安全防范系统421.系统概述422.设计依据423.需求分析424.设备选型435.方案设计435.1总体规划435.

3、2设计说明445.3监控系统方案设计445.4防盗报警系统方案设计555.5电子巡更系统方案设计60第四章 医院一卡通系统631.系统概述632.设计依据643.需求分析644.设备选型645.系统设计656.系统组成657.系统功能657.1一卡通系统服务主机657.2门禁子系统667.3考勤子系统717.4停车场管理子系统737.5消费子系统807.6水控管理系统817.7发卡子系统838.系统扩展功能859.设备技术要求859.1门禁系统设备介绍859.2停车场系统设备介绍879.3考勤系统设备介绍889.4消费系统设备介绍899.5水控系统设备介绍909.6发卡系统设备介绍90第五章

4、卫星电视及有线电视系统901.系统概述902.需求分析913.设计依据914.系统方案设计924.1设计总体规划924.2系统点位设计934.3系统节目源964.4系统传出分配网络964.5系统机房964.6系统供电964.7系统电平计算964.8系统功能985.与相关专业配合的要求及界面划分986.设备技术要求98第六章 ICU病房监视系统1001.系统概述1002.系统组成1002.1视频摄像系统1002.2语音对讲系统1012.3 ICU探视室1013. ICU探视系统的发展1014. 设备技术要求101第七章 公共广播系统1041.需求分析1052.设计依据1053.产品选型1064.

5、系统方案设计1064.1 点位及分区设置1064.2 背景音乐系统功能1074.3 紧急广播系统功能1084.5.紧急广播系统组成特色1094.6.传输线缆设计1094.7.机房设置1094.8.与相关专业的配合1105.设备技术要求110第八章 公共信息发布系统1171.系统概述1172.需求分析1183.产品选型1184.系统设计1194.1系统架构1194.3系统组成1194.2系统前端点位设计1204.3系统特点1214.4系统功能1215.技术设备要求122第九章 多媒体会议系统1231.系统概述1232.设计依据1243.设计思路1244.系统功能1245.声学设计指标1256.系

6、统方案设计1276.1多功能厅1276.2三层大会议室1316.3二、三层小会议室1337.技术设备要求133第十章 计算机网络系统1501.系统概述1501.1前言1501.2建设目标1512.建设需求1512.1内网需求1512.2外网需求1522.3网络安全需求1533.应用分析1533.1医院业务划分1533.2应用系统分类1543.2医院业务系统的需求1554.网络系统设计1564.1网络设计原则1574.2内网规划设计1604.3外网规划设计1634.4 网络安全规化设计1654.5无线AP系统设计1694.6智能管理中心171第十一章 手术示教系统1791系统概述1792需求分析

7、1802.1实现原理1802.2系统结构图1813.系统设计1813.1 视音频采集子系统1823.2 播出控制子系统1823.3 示教室播放子系统1834.系统功能1834.1手术现场直播1834.2录制1844.3回放1844.4远程监控1845产品选型185第十二章 病房呼叫对讲系统1911.系统概述1912.设计依据1923.需求分析1924.系统方案设计1924.1基本设计思路1924.2病房呼叫系统组成1924.3系统设计1934.4系统特点1944.5系统功能1955.系统设备要求196第十三章 机房工程1981.系统概述1982.系统功能及技术指标1993.设计依据2004、设

8、计原则2015、分项设计方案2025.1装饰工程2025.2供配电系统2065.3UPS不间断电源系统2095.4防雷系统2155.5接地系统2185.6精密空调系统2205.7新风换气系统2225.8场地及设备监控系统223第十四章 综合管网系统2331.系统概述2332.系统设计目标2333.施工配合2343.1与总包单位的配合计划和措施2343.2与其他单位的配合措施235第一章系统总体规划1.工程概况安徽省肿瘤医院一期工程的建筑物总建筑面积 61677.08 m , 地下一层, 地面 14层为裙楼,5F至13F为病房,建筑物总高度 58.6 m,为综合医院楼。本设计以有益生态、有益健康

9、节省能源、方便病人看病和生活为宗旨,以健康舒适、节能和高效为主题,除了要提供给病人一流的服务之外,建设智能化系统更会进一步体现出当代科学技术的发展水平,以适应未来高度信息化和自动化对医院的发展要求,充分和高效地利用好医院内部、外部的物质和逻辑的资源,来实现对安徽省肿瘤医院的资源、设施、运行管理的现代化。根据安徽省肿瘤医院的整体使用功能、管理要求以及建设投资情况,充分考虑到医院智能化系统的特点,确定按照甲级智能建筑设计标准GB/T 50314-2006的要求进行设计、施工。2.医院智能化弱电系统建设目标及需求分析不同的建筑有不同的功能,针对安徽省肿瘤医院智能化建设的具体功能要求,需不同程度地配

10、置各种各样的智能化弱电子系统,其设计及施工必须满足医院智能化建设的三大主题:健康舒适、节能和高效: 与健康舒适相关的内容:空气、水、环境、视觉、听觉、迅速和便利; 与节能相关的内容:冷源、热源、照明、电梯等设备的运转; 与效率相关的内容:资源管理和运营管理的自动化。以上所有的内容,几乎都与弱电系统紧密相关。因此,在高要求的医院建设中,智能化弱电系统的建设就显得更为重要!弱电系统建设的终极目标: 管理一切可管理的设备; 节约一切可节约的资源; 完善一切可完善的服务; 提供一切可提供的信息; 由于医院更多地偏向于舒适和健康,因此我们应该在这个方面提供更多的服务。结合本项目的情况,我们认为可以从以下

11、几个方面来确立几个主要目标: F两项基本要求 对管理者来说,医院应当有一套便于管理、控制、运行、维护的系统; 对使用者来说,医院应当有一个健康、方便、舒适、安全的环境,寻求自然、建筑和人三者之间的和谐统一。F六个具体目标 系统能够提供高度共享的信息资源; 系统确保提高工作效率和给病人一个健康舒适的环境; 系统能够实现高效节能,节约管理费用,减少管理人员; 系统能够适应未来的发展需要,具有实用性和先进性、集成性和可扩展性、标准化和结构化、安全性和稳定性; 各种系统设备使用管理方便; 系统应保证投资合理,达到短期投资长期受益的目的,追求最小的成本投入,获取最佳的服务产出。3.医院智能化系统设计要点

12、3.1序言一所新建的医院,其智能化系统的建设应当具有更有利的条件。但是,由于大量从事智能化系统(包括建筑、设备系统)的设计人员,很难或者很少有人去全面深入地研究和了解医院的具体应用需求(包括发展性需求),更难于对属于建筑、设备设计提出更合乎需要的优化和建设性建议。所以,在这样的情况下,一幢新建的医院很可能建成为一幢在技术上而言的老式医院!事后,这些技术人员还可以“自豪的”说:我们又完成了一幢“现代化医院”的设计。但是,我们发现在日后的运行中还不得不进行大量的所谓“技术改造”。这样说可能有嫌于“危言耸听”,其实只想表达的想法是:技术现代化是各种技术融合的过程,一个成功的作品是各专业潜心研究、通力

13、合作、互相配合的结果。而不是各专业各自为政,形成“大家都是对的,但加起来是不当的甚至是错误的”结果!为此,医院的领导可能要在这方面倾注更多的关心和精力,不要让智能化系统成为一种符号或是外套。以下是我们对医院的智能化系统设计的一些要点的理解,以供安徽省肿瘤医院领导参考。3.2设计目标智能化系统的总体设计目标与建筑和建筑设备系统的设计目标是一致的。它的目标是配合各专业来完成它们之间最佳的配合和控制,提供给使用者最佳的建筑使用价值和最便利的管理手段。目标的分解由以下几方面:(1)在与建筑及建筑设备配合方面:建筑生态控制和利用,建筑环境、建筑设备的节能管理和控制,医院保障体系的运行和维护;尤其要注意存

14、在交叉感染的病区,与电气和暖通的一体化设计是非常重要的!(2)在医院的服务运行环境方面:为病人营造方便、舒适、宁静、安全的就诊医疗环境、提供人性化的全方位服务也是智能化系统重要的任务之一;(3)在医院的管理方面:为医院的管理当局针对医院的人流、物流、能源流、信息流以及设备的运行管理提供有序、高效、及时、准确的管理手段,是智能化系统的一项重要目标;(4)在医院信息应用系统的建设方面:相对于其他方面,医院信息化应用系统与建筑的关系较小,但是这方面的发展很快,系统众多。理所当然是智能化系统设计的重点。(在这方面目前主要存在的问题有:一方面是由于实际使用者不参与建设过程,或是基建管理者和实际使用者没有

15、规范的沟通管道,或是根本属于不同归口等种种原因,往往会产生建设过程和实际使用的脱节现象;另一方面由于各种系统的归口管理科室往往不同,容易形成人为的“数字鸿沟”,造成信息不能共享或者共享困难的局面。)我们希望在设计中予以提前考虑。3.3系统设计原则根据技术发展状况,我们在设计中对技术和产品的选用原则是:三用三不用原则:三用:(成熟技术、优秀技术、先进技术)A、当前的主流成熟技术,今后仍有长久生命力的基础技术和产品;B、当前正在推广应用阶段,今后将成为主流的优秀技术和产品;C、当前在试验和小规模应用阶段,但有生命力,在今后将成为亮点的先进技术和产品。三不用:(落后技术、概念过于超前技术、不适用技术

16、虽当前应用广泛,但肯定在3-5年后淘汰的落后技术和产品;当前尚在实验或概念阶段,到若干年后仍过于超前、尚不适用的技术和产品;在医院不适用的技术和产品。3.4设计思路及流程我们在设计过程中一贯遵循的思路和流程概括起来说,就是:从底层做起,彻底理解建筑及其设备系统的设计意图,研究其设计的合理性,从各个角度深入探索各种显性和隐性的需求;与建设单位和建筑设计单位沟通改善设计的可能性;提炼设计的关键点,研究全面的解决方案,比较方案的可行性和性价比;提出初步设计文件;提交、论证、会审设计文件;调整、修改形成正式设计文件;付诸工程招投标;工地现场服务。3.5当前工作要点鉴于本项目已经进入实质性施工阶段,有

17、些问题的解决在时间上已没有很多的空间。由于我们没有获得贵院的设计图纸,故无法向贵院提出具体的设计观点。我公司对目前的设计招标图纸提出优化建议。(1)电气设计方面必须保证用电的可靠性-两路供电加发电机组加UPS应急电源。用可靠迅速的ATS系统进行切换;重要一类负荷:通风、照明、真空泵站、污水处理、生活水泵、手术麻醉、检验化验、中心供应等等。配电设计:为了将故障影响面降至最低,应按照不同感染区、隔离区不同的配电区的设计原则设计。在病区内采用按分区放射式,小单元设计。对照明、医疗设备、空调、插座等不同用途分别供电。为了最大限度减少维护人员接触污染区的可能,配电设备应尽量安装在安全区域;采用智能化配电

18、管理系统,实现配电管理自动化,故障切换自动化,故障历时最短化,维护检修制度化。(2)暖通设计方面隔离病区的通风系统可靠性至关重要,哪怕短暂的故障都会导致不堪设想的后果(压差关系异变、正确气流流向丧失)。应采取多重保证措施,确保系统运行不会意外停止;对隔离病区的空调运行压差进行不间断的检测和控制。重视确诊病房、疑似病房、病人通道、医护通道的正、负压关系;重视病区空调风系统与冷凝水系统的分区要求;重视对换气次数的控制和对高效过滤设备(HEPA)的监测和控制;重视对空调排风、冷凝水的消毒处理;重视节能。4.设计依据 业主提供的招标文件、招标图纸以及各专家意见 我司从事智能化弱电系统设计、施工经验 国

19、际综合布线系统标准ISO/IEC 11801 网络安全体系结构标准 ISO7498-2N 智能建筑设计标准GB/T 50314-2006 智能建筑工程质量验收规范GB 50339-2007 建筑电气工程施工质量验收规范GB 50303-2002 综合布线系统工程设计规范GB 50311-2007 综合布线系统工程验收规范GB 50312-2007 办公建筑设计规范GBJ 67-89 中国电气装置安装工程施工及验收规范 GBJ 232-82 电气装置安装工程低压电器施工及验收规范GB 50254-1996 电气装置安装工程施工及验收规范GBJ 23282 安全防范报警设备安全要求和实验方法GB

20、16796-1997 安全防范工程技术规范GB 50348-2004 防盗报警控制系统通用技术条件GB 12633-90 防盗报警控制器通用技术条件GB 10408.1-89 民用闭路电视监控系统工程技术规范GB 50198-94 彩色电视图像质量主观评估方法GB 7401-1987 高层民用建筑设计防火规范GB 50045-95/2005年版 建筑设计防火规范GB 50016-2006 火灾自动报警系统施工及验收规范GBJ 5016692 火灾自动报警系统设计规范GB 5011698 30MHz1GHz声音和电视信号的电缆分配系统 GB 14948-94 有线电视系统工程技术规范 GB 50

21、200-94 电视和声音信号的电缆分配系统GB/T 6510-1996 厅堂扩声特性测量方法GB 4959-95 会议系统电及音频性能要求GBJ 76-84 声系统设备互连用连接器的应用GB/T14197-93 声系统设备互连的优选配接值GB/T14947-94 视听系统设备互连用连接器的应用GB/T15644-95 视听、视频和电视系统中设备互连的优选配接值GB/T15859-1995 声系统设备一般术语解释和计算方法GB 12060-89 建筑安装工程质量检验评定统一标准 GBJ 300-88 建筑电气安装工程质量评定标准 GBJ 303-88 建筑电气安装工程施工质量验收规范 GB 50

22、303-2002 电气装置安装工程接地装置施工及验收规范GB 50169-92 低压配电设计规范GB 50054-95 建筑物防雷设计规范GB 50057-94 /2000年版 建筑物电子信息系统防雷技术规范GB 50343-2004 电子计算机机房设计规范GB 50174-93 工业自动化仪表工程施工及验收规范GBJ 93-86 工业企业通信设计规范GBJ 4281 工业企业通信接地设计规范GBJ 115-87 通信系统机房设计GBKJ-90 公共建筑节能设计标准GB 50189-2005 城市区域环境噪声标准GB 3096-93 大楼通信综合布线系统YD/926.1-2001 以太网100

23、BASE-T标准IEEE802. 3U 综合业务数字网基本数据速率接口标准CCITT ISDN 千兆以太网标准ieee80x.3ab、80x.3z 民用建筑电气设计规范JGJ/T16-2008 民用建筑通信管理标准eia/tia606 民用建筑通信接地标准eia/tia607 六类布线标准TIA/EIA-568B.2-1 光纤分布式数据接口高速局域网标准ansi fddi 综合业务数字网基本数据速率接口标准ccitt isdn 安全防范工程程序与要求GA/T7594 安全防范工程行业标准GA/T7094 安全防范系统验收细则GA3082001 安全防范工程费用概预算编制办法GA/T70-94

24、安全防范系统通用图形符号GA/T74-2000 CATV行业标准GY/T121-1995 厅堂扩声系统特性指标GY/TTJ25-86 电子弱电机房施工及验收规范SJ/T30003-93 通信协议标准 IAB,RFC793/791 FCP/IP 电力建设验收及技术规范 SDJ279-90 民用建筑电线电缆防火设计规程DGJ08-93-2002 防静电工程技术规程DGJ08-83-2000 无障碍设施设计标准DEJ08-103-2003其它适用于本合约的有关国家规范和国家标准、省有关规范要求5.智能化系统规划按招标文件要求,安徽省肿瘤医院的弱电系统主要包括以下14个子系统:1) 结构化综合布线系统

25、2) 安全防范系统(视频监控、防盗报警、巡更);3) 医院一卡通系统(门禁、停车管理系统、消费系统、考勤系统、水控管理系统)4) 卫星电视及有线电视系统;5) ICU病房探视系统;6) 公共广播系统(背景音乐、消防广播系统);7) 公共信息显示系统(包括信息发布系统及LED显示系统);8) 多媒体会议系统9) 触摸屏信息查询系统;10) 计算机网络系统;(包括内网、外网、无线网)11) 综合管网系统(室内管网及室外管网);12) 手术示教系统;13) 病房护理呼叫系统14) 机房工程系统(包括机房装修、配电、UPS电源、防雷与接地、环境监控等系统)。6.总体设计说明6.1结构化综合布线系统结

26、构化综合布线系统作为安徽省肿瘤医院的信息通信的基础平台,支持数据、语音、图像等业务信息传输的要求,既能满足大楼当前的使用需要,又考虑到将来发展的需要,充分体现了安徽省肿瘤医院智能化水平,体现现代化医院环境对通讯自动化(CA)、办公自动化(OA)等系统的信息传输的需求,更好地为医护人员提供方便、快捷、高效、舒适的工作环境。整套系统采用低烟无卤产品,综合布线数据主干采用12芯多模光纤、语音主干 3类25对大对数线缆,水平采用4对六类非屏蔽双绞线、4芯多模光纤,工作终端采用六类非屏蔽模块。6.2安全防范系统安徽省肿瘤医院安全防范系统由闭路电视监视、防盗报警、电子巡更三个子系统组成,各个子系统既可独立

27、运行,又可统一协调管理,形成一个多功能、全方位、立体化安全防范自动化系统,从而建立起一套完善的,功能强大的技术防范体系。以满足现代化大楼对安全防范的所有要求,配合保安人员的管理,可实现人防与技防的统一与协调。本安全防范系统各个子项的高度集成是此项目主要特点。A. 系统能与防盗报警系统联动,能自动把报警现场图像切换到指定的监视器上显示并进行录像。B. 系统能与门禁系统联动,能自动接收非法闯入报警信号并把附近图像信号切换到指定的监视器显示,并进行图像记录。C. 电视监视画面显示可任意编程,自动或手动切换,并在监视器上显示摄像机的监控部位地址和时间、日期等。D. 考虑当今数字化时代的到来,安全防范各

28、子系统能在一个计算机软件平台上进行各个子系统的操作。E. 为了方便日后记录查询、传输,图像记录方式采用数字记录方式。F. 配置电子地图。根据用户的需求随时随意进行布防图的配置和修改。G. 控制器通讯回路自动检测。系统对控制器通讯回路自动进行检测。当通讯线路故障时,系统可自动报警。H. 系统数据库应考虑采用开放数据库,支持ODBC数据库。允许其他子系统的数据库访问。6.3医院一卡通系统随着信息技术的迅猛发展,对医院的数字化、人性化、通信自动化、办公自动化和管理现代化都提出了更高的要求。结合其它智能系统,在安徽省肿瘤医院内采用非接触式IC卡一卡通技术,将大大提高医院的综合管理水平和管理效率,为医护

29、人员提供一个安全、便捷的工作环境,一卡通系统具体需求为:安徽省肿瘤医院一卡通系统包括发卡中心、门禁、考勤、消费、车库管理子系统以及病房水控管理系统,各个子系统管理工作站分设在不同部门,一卡通管理系统的管理主机设在一层消防控制中心。各子系统之数据采用同一数据库管理,并可以支持ODBC访问。在医院内的手术餐厅等消费场所设置消费机,可实现医院职工及病人、病人家属凭卡消费,操作快捷,安全卫生,减少这些场所的不必要的现金流动,堵塞可能的财务漏洞,提高工作效率,减轻劳动强度。大楼电梯厅设立考勤机,用于内部人员考勤管理。在病房洗浴间设置水控管理系统,控制水阀,限制病人洗浴时间和次数。6.4卫星电视及有线电视

30、系统安徽省肿瘤医院的有线电视系统按照860MHZ双向传输系统设计,为今后交互宽带多媒体信息服务预留通道。电视用户终端在主要设置于会议室、候诊大厅、值班室等人员集中、停留时间较长的场所,在病房区则主要设置于各病房,为病员提供良好、舒适的医疗环境。有线电视系统接入本地有线电视网,此外设置卫星接收1套,自办节目1套,手术示教节目1套。6.5 ICU病房探视系统 ICU病房因有其特殊性,一般不允许病人家属进入与病人近距离接触,固设计一套ICU探视系统。设计此系统后,病人与探视者不直接接触,不必担心双方会发生交叉感染。探视者不需进入重病房,省去了入室时要更换固定探视衣、鞋,其他探视者室外等候替换等诸多不

31、便。对探视者无特殊要求,无论老人还是小孩、身体条件是好还是差,都可探访重症病人。本次安徽省肿瘤医院病房ICU病房探视系统由视频摄像系统和语音对讲系统两部门组成。6.6公共广播系统(背景音乐、消防广播系统)作为一栋现代化的办公大楼必然要求其广播系统能同时兼容通知、音乐、播音及消防紧急广播等功能,故我方在此次初步方案设计中设置了一套消防兼背景音乐广播系统。广播机房设在主楼的消控中心,节目源有CD唱机、双卡连续录放音座、调频调幅收音乐头等设备,并设有应急广播用呼叫站。我们在公共区、电梯前室、走廊、等处设置了吸顶式扬声器,平时播送音乐、公共传呼信息、通知等;在地下室和顶层等无吊顶的部分设置壁挂式音箱。

32、如发生火灾的情况下,广播系统被消防控制系统强行切换,自动转入紧急广播状态,进行消防信息广播。6.7公共信息显示系统安徽省肿瘤医院的LED公共显示安装在医技检查出入口大厅(12m2,显示医院各类信息、价格公示)、二层手术餐厅墙面(4m2,医院内部各类通知发布、菜价)、二层收费窗口、门诊窗口出入口大厅的门口(4m2,门诊各类费用和通知发布)。其三块显示屏幕能分别独立显示各类信息。在安徽省肿瘤医院的急诊入口、电梯厅、门诊大厅、候诊室等设置信息发布点位,共设计38个信息发布点,装20寸液晶显示器;在地下一层二次候诊区安装一台32寸液晶显示器;在地下一层等候区安装一台42寸液晶显示器。6.8多媒体会议系

33、统安徽省肿瘤医院的会议系统有地下一层示教室、二层小会议室、三层多功能厅、大会议室和小会议室。三层多功能厅平时可召开大型学术报告、可举办娱乐活动做为舞台使用,配置主要分为4个系统设计,第一部分为音频系统设计,第二部分为视频系统设计,第三部分为会议灯光系统,第四部分为为中央控制系统设计。三层大会议室可召开中小型会议、学术报告,配置主要分为5个系统设计,第一部分为音频系统设计,第二部分为视频系统设计,第三部分为数字会议发言系统,第四部分为为中央控制系统设计,第五部分为视频跟踪系统。二层和三层的小会议室做为召开小型部门会议使用,由于面积较小,建议不设置扩声系统,仅配置投影显示系统。地下一层示教室做为手

34、术示教使用。医学会议和教学示范系统为医院提供在全球范围内协同工作和研究教学的手段。可以进行视频教学等等。医学会议和教学系统对网络的应用是视频音频传输、多点广播等。6.9计算机网络系统在对医疗行业信息化充分理解的基础上,针对安徽省肿瘤医院的网络建设需求及现状提出了数字化医院多业务信息平台的建设模式,其目标是以医院业务应用为主体,以不断发展完善的智能网络技术、安全技术和灵活的资源调度为基础,以灵活实用的管理控制为手段,为医院用户提供端到端品质保证的融合数据、语音、视频等多业务的网络实体。安徽省肿瘤医院计算机网络系统分为三个部分设计,即内网、外网和无线网络,内网采用核心接入两层网络架构,无线系统列入

35、内网系统,外网采用核心接入两层网络架构。6.10综合管网系统弱电系统是一个综合性系统,而规范、整齐、通畅的管路和桥架则是整个弱电系统综合功能能否充分发挥作用的关键。尤其是项目前期设计阶段,需要对弱电系统的综合管路进行统一设计。安徽省肿瘤医院桥架分安防及一卡通桥架、综合布线及有线电视桥架两道桥架,水平部分安防及一卡通桥架采用200*100,150*100,100*100; 综合布线及有线电视桥架采用200*100,100*100,垂直部分均为300*150。管道部分,地下室采用SC20可SC25管,地上部分采用KBG20或KBG25管。6.11手术示教系统安徽省肿瘤医院担负着医疗、教学等多项医务

36、任务。目前的教学方法主要是通过学生现场观摩的方法进行学习,即与操作医生、病人在同一个场所进行学习。由于病患人员多,现场环境昏暗,对组织学习和学习效果都产生负面影响。另一方面,过多的学生与病患在同一个诊室对病患造成情绪上的不安定。手术示教系统可从根本上解决这些为题,医学示范教学教室是近年来兴起的医学教育手段改革新方向,它不是赶时髦的豪华装饰,也不是简单地堆砌各种昂贵设备,而是充分利用高科技的光学、音响、电子及计算机技术满足教学的各种不同需求,以及为用户设计并提供那些他们甚至没有想到过却十分有用的功能。本次安徽省肿瘤医院手术示教系统共在3个手术室内设计手术示教系统,I级、II级、III级和IV级手

37、术室各一个。前端在每个手术室设置2路视频,术野摄像机及全景监控摄像机,作为示教系统的视频源进行远程示教,存储服务器放置于手术室护士站,学生等可在示教室观看整个手术过程。6.12病房护理呼叫系统为了提高医院的服务质量,树立良好的医院形象,我们设计选用计算机多媒体整体护理通信系统。本系统通过呼叫、休息等候、叫号服务等功能,诠释了人性化的服务理念,使病人与医生、护士间有效的连接、服务效率提高,创建新的优秀的医院形象。6.13机房工程系统安徽省肿瘤医院一期康复中心楼机房工程包括一层消防控制室和三层内网/外网机房两大区域。为了保证机房承担的各项信息化工作、任务不间断的正常运行,必须在保证安全的前提下,为

38、计算机系统提供安全、稳定、可靠的工作环境。因此,安全、先进、经济实用是本次机房设计和施工的总体要求。本次机房主要设计装饰工程、供配电部分、防雷接地部分、UPS电源及集中供电部分、精密空调及新风换气部分、集中监控部分。6.14工程设计和实施流程弱电系统集成工程是一个综合性的系统工程,开展这样的工程需要具备全部弱电产品的技术支持力量,丰富的施工管理经验,足够的现场协调能力和全面的技术服务精神,这些也是弱电系统集成商应该有的基本素质。由于弱电系统的实施和大楼的土建,暖通,给排水和电气有着密切的关系,按照以往的经验,弱电系统集成商应尽可能早地参与大楼的建设过程。比较理想的是在大楼弱电系统需求分析时就参

39、与,并且最好能在土建开工阶段,依据初步方案向土建提出一定的施工技术要求,例如预埋管件的位置等,这样将可以使大量弱电管线的布设趋于合理化。我们认为弱电系统总包方承担着弱电系统总体构成的责任,各弱电子系统的供货商承担着各子系统的施工设计任务,所以在整个弱电工程的进行过程中,弱电总包方和子系统供货商与业主,设计院以及土建,安装等各方的沟通和联系是至关重要一环。一般情况下,全部有效的施工图都需要拥有相应设计资质(例如智能化系统集成甲级资质)的权威部门和工程监理的确认。所以弱电系统集成工程应有如下的项目(设计、施工)管理流程(请参考下页的流程图)。我们作为弱电系统总承包,将具体承担这个工作流程中以下几个

40、阶段的全面责任:A:提供系统实施方案;B:施工设计;C:安装;D:开通调试;E:售后服务;对于这里所列的每一个工程阶段末端,都有一个确认工序,也就是阶段性的工程验收。建立这样的阶段性确认制度,将能够保证整个工程的有效开展。第二章 结构化综合布线系统1.系统概述随着因特网与企业网在全球普及应用和不断的发展,金融行业、房地产业、证券交易、进出口、医院等行业对信息所依赖的程度越来越高,同时对办公环境的要求也越来越高,迫切希望能够建设成具有完善的数据通讯、语音通讯、图像通讯及网络管理和完备的服务设施在内的办公楼。在这种形势下,一个现代化医院的建设旨在通过对建筑物的四个基本要素即结构、系统、服务和管理以

41、及它们之间的内在联系的最优化考虑,来提供一个投资合理,又为楼内用户及其顾客提供高效率、舒适、便利的工作环境。结构化综合布线是建筑内部智能系统的信号传输线路。通过它可提供语音设备、网络设备、楼宇控制设备及信息管理系统的内部互连,同时也提供这些设备与外部通信网络相连,因而在此基础上进行语音通信、数据图象处理、控制等功能。结构化综合布线系统是安徽省肿瘤医院弱电智能化系统集成的重要基础。布线系统的质量、先进性关系到安徽省肿瘤医院弱电智能化系统功能的实现。综合布线系统是一个开放的系统体系,采用模块化的设计,达到使用灵活、管理简便、扩充方便,实现高标准的布线系统。2.设计依据 业主提供的相关图纸 我司多年

42、从事智能化弱电系统设计、施工经验 综合布线系统工程设计规范GB 50311-2007 综合布线系统工程验收规范GB 50312-2007 智能建筑设计标准GB/T 50314-2006 美国国家电气规范与国家电气安全规范 ANSI/TIA/EIA 568-B.2-1,4线对100欧6类布线性能规范 TIA/TSB-140, 光纤系统现场测试长度、损耗及极性的附加准则 ANSI/TIA/EIA-569-A,商业大楼通信路由及空间标准 ANSI/TIA/EIA-606-A,商业大楼通信布线管理标准 ANSI/J-STD-607-A,商业大楼通信接地及接合要求3.需求分析安徽省肿瘤医院综合布线系统按

43、MDFIDF”二层组网结构,分为电话、内网、外网。本项目综合布线系统的工作区所有模块均采用六类非屏蔽RJ45模块,水平区均采用4对低烟无卤六类非屏蔽双绞线。数据主干每个配线间配置2条12芯室内多模光纤,语言主干采用三类25对大对数电缆。管理间采用LC型24口光纤配线架,24口数据配线架,100对110型语音配线架,42U敞开式网络机柜。设备间采用LC24口光纤配线架,100对110型语音配线架,42U服务器标准封闭式机柜。4.产品选型根据以上的要求,在众多的国际、国内产品品牌中,结构化综合布线系统选用IBDN知名品牌布线的解决方案。综合布线系统以高品质的光纤、铜缆布线系统在国内拥有极高的知明

44、度和市场份额。布线系统的管理注重人性化,如何从系统设计上更加便于施工、安装、管理,尽量减少移动、添加,避免改动中可能出现的人为差错,提高安装、维护、管理的质量,减少信号衰减,保证正常传输速率提供了全新的设计思路和技术创新。铜缆产品引用欧洲最新的安全与环保意识,推广具备低烟无卤特点的双绞线,保证人员与设备的安全。布线特点如下:(1)先进的技术PDS提供一套完整的产品,包括双绞线及光纤传输媒介,适配器、连接器、插座及传输电器。安装和维护设备等均为一流的优质的产品,并通过各项测试。(2)投资的保护着眼于未来的设计, PDS技术在二十五年内不落后;因此,用户一次性布线就会有二十五年的效益,且PDS支持

45、各种系统和设备,从而具有投资保护性。(3)极好的服务当按照布线的标准设计、安装,并通过验收后对全部主件和整个系统,保证二十五年之内免费维修,二十五年之内免费咨询。因此客户不必担心会有什么损失,尽管可放心使用。5.方案设计5.1总体规划按照招标书要求,安徽省肿瘤医院的建筑楼内水平配线子系统采用4对低烟无卤六类非屏蔽双绞线,语音主干电缆采用3类大对数主干电缆,数据主干采用12芯室内多模光纤。此方案是当前综合布线解决方案中应用最广泛,技术最成熟的解决方案之一,主要优点是由于与网络交换技术的发展相匹配,主干光纤的带宽得到了充分的应用,系统资源利用率比较高。5.2点位设计信息点位主要是按招标平面图纸进行设置,主要是分布在安徽省肿瘤医院的中西药部、挂号收费、抢救室、注射室、输液室、办公室、门诊大厅、门诊检验室、检查室、值班室、护士站、病房、治疗室等
