表12钢结构工程施工强制性条文执行记录表.doc

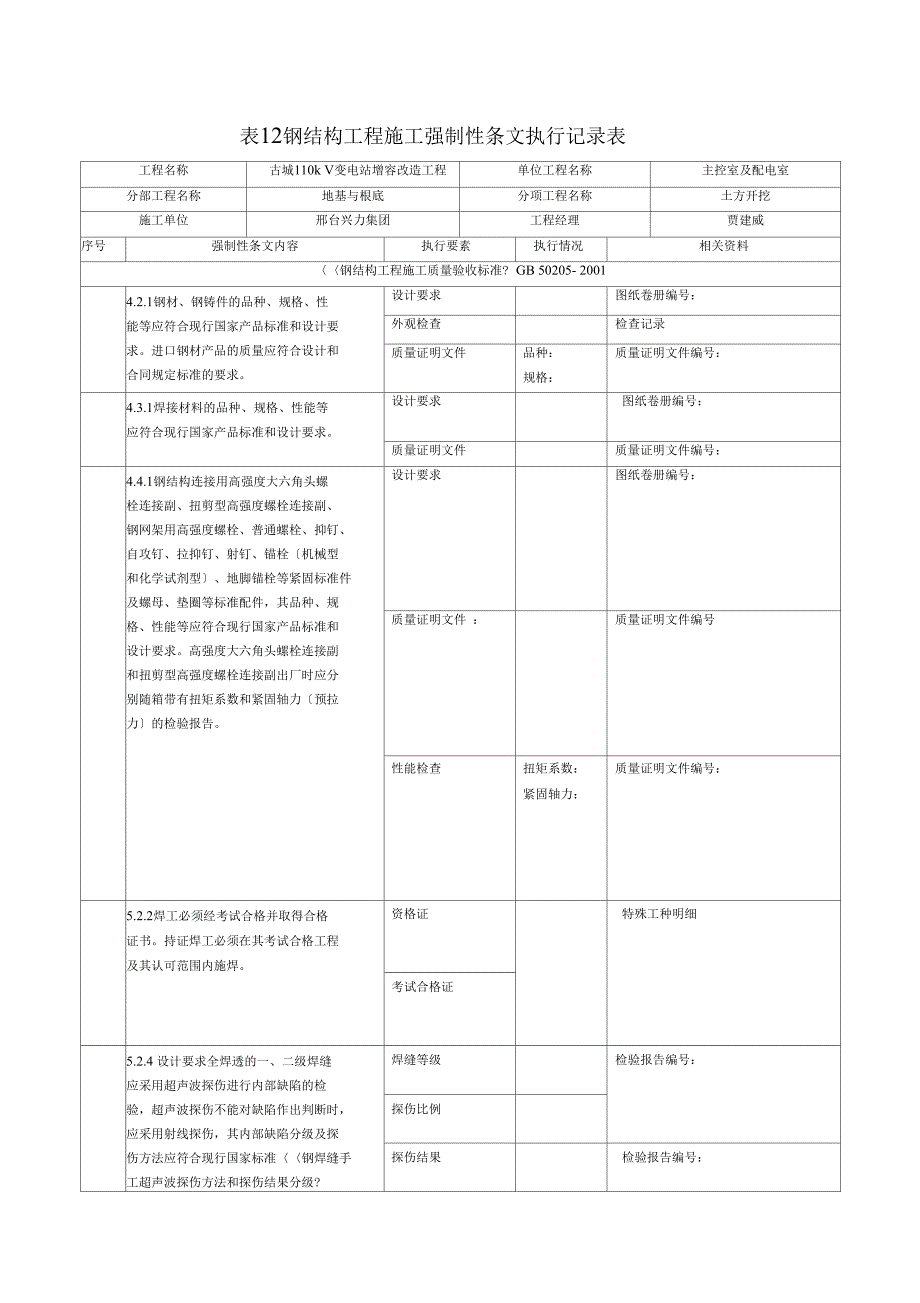

1、表12钢结构工程施工强制性条文执行记录表工程名称古城110k V变电站增容改造工程单位工程名称主控室及配电室分部工程名称地基与根底分项工程名称土方开挖施工单位邢台兴力集团工程经理贾建威序号强制性条文内容执行要素执行情况相关资料钢结构工程施工质量验收标准?GB 50205- 20014.2.1钢材、钢铸件的品种、规格、性 能等应符合现行国家产品标准和设计要 求。进口钢材产品的质量应符合设计和 合同规定标准的要求。设计要求图纸卷册编号：外观检查检查记录质量证明文件品种：规格：质量证明文件编号：4.3.1焊接材料的品种、规格、性能等 应符合现行国家产品标准和设计要求。设计要求图纸卷册编号：质量证明文

2、件质量证明文件编号：4.4.1钢结构连接用高强度大六角头螺 栓连接副、扭剪型高强度螺栓连接副、 钢网架用高强度螺栓、普通螺栓、抑钉、 自攻钉、拉抑钉、射钉、锚栓机械型 和化学试剂型、地脚锚栓等紧固标准件 及螺母、垫圈等标准配件，其品种、规 格、性能等应符合现行国家产品标准和 设计要求。高强度大六角头螺栓连接副 和扭剪型高强度螺栓连接副出厂时应分 别随箱带有扭矩系数和紧固轴力预拉 力的检验报告。设计要求图纸卷册编号：质量证明文件 ：质量证明文件编号性能检查扭矩系数：紧固轴力：质量证明文件编号：5.2.2焊工必须经考试合格并取得合格 证书。持证焊工必须在其考试合格工程 及其认可范围内施焊。资格证特

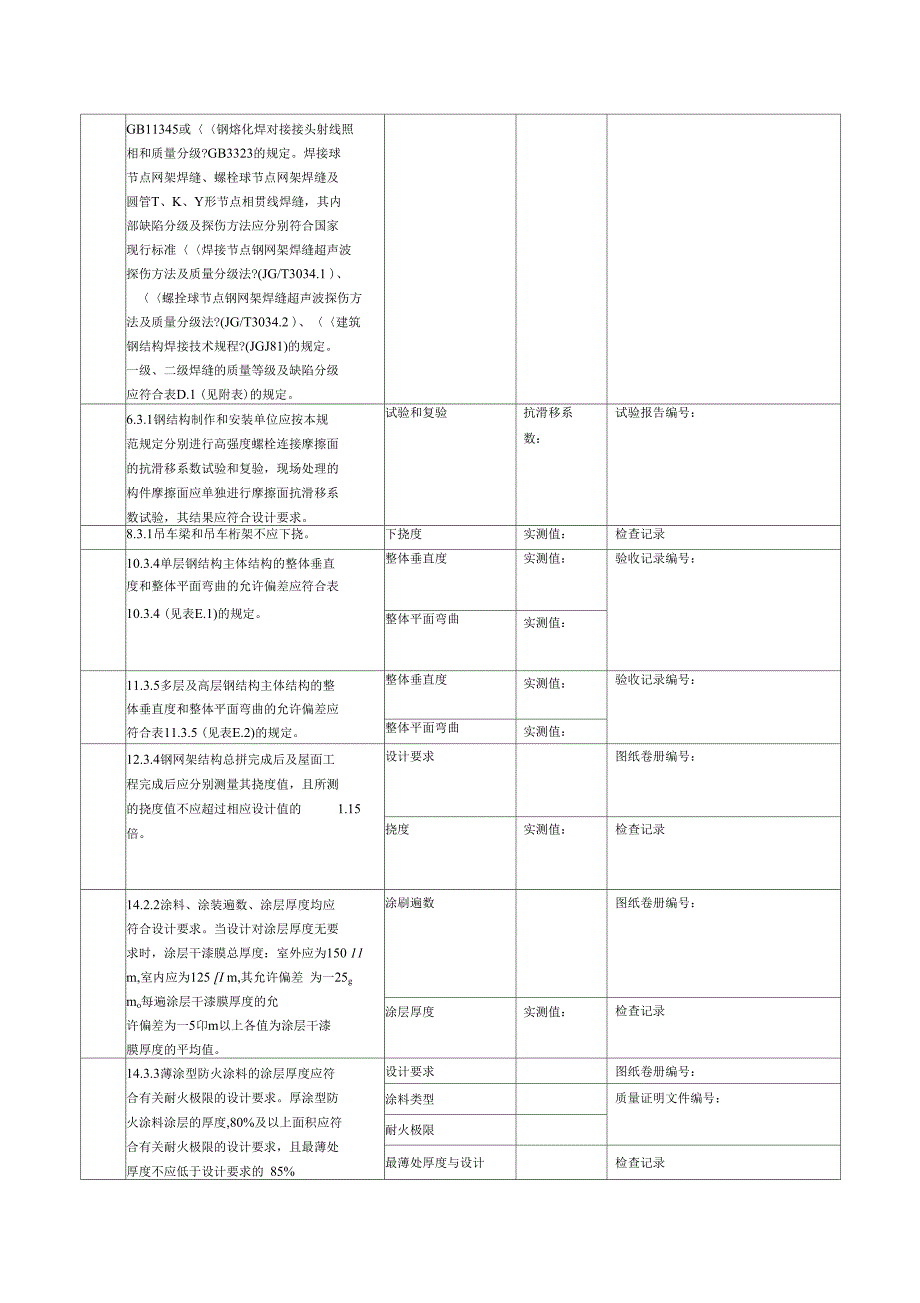

3、殊工种明细考试合格证5.2.4 设计要求全焊透的一、二级焊缝 应采用超声波探伤进行内部缺陷的检 验，超声波探伤不能对缺陷作出判断时， 应采用射线探伤，其内部缺陷分级及探 伤方法应符合现行国家标准钢焊缝手 工超声波探伤方法和探伤结果分级?焊缝等级检验报告编号：探伤比例探伤结果检验报告编号：GB11345或钢熔化焊对接接头射线照 相和质量分级?GB3323的规定。焊接球 节点网架焊缝、螺栓球节点网架焊缝及 圆管T、K、Y形节点相贯线焊缝，其内 部缺陷分级及探伤方法应分别符合国家 现行标准焊接节点钢网架焊缝超声波 探伤方法及质量分级法?(JG/T3034.1 )、螺拴球节点钢网架焊缝超声波探伤方法及

4、质量分级法?(JG/T3034.2 )、建筑 钢结构焊接技术规程?(JGJ81)的规定。 一级、二级焊缝的质量等级及缺陷分级 应符合表D.1 (见附表)的规定。6.3.1钢结构制作和安装单位应按本规 范规定分别进行高强度螺栓连接摩擦面 的抗滑移系数试验和复验，现场处理的 构件摩擦面应单独进行摩擦面抗滑移系 数试验，其结果应符合设计要求。试验和复验抗滑移系数：试验报告编号：8.3.1吊车梁和吊车桁架不应下挠。下挠度实测值：检查记录10.3.4单层钢结构主体结构的整体垂直 度和整体平面弯曲的允许偏差应符合表10.3.4 (见表E.1)的规定。整体垂直度实测值：验收记录编号：整体平面弯曲实测值：11

5、3.5多层及高层钢结构主体结构的整 体垂直度和整体平面弯曲的允许偏差应 符合表11.3.5 (见表E.2)的规定。整体垂直度实测值：验收记录编号：整体平面弯曲实测值：12.3.4钢网架结构总拼完成后及屋面工 程完成后应分别测量其挠度值，且所测 的挠度值不应超过相应设计值的1.15倍。设计要求图纸卷册编号：挠度实测值：检查记录14.2.2涂料、涂装遍数、涂层厚度均应 符合设计要求。当设计对涂层厚度无要 求时，涂层干漆膜总厚度：室外应为150 11 m,室内应为125 I m,其允许偏差 为一25g mo每遍涂层干漆膜厚度的允 许偏差为一5卬m以上各值为涂层干漆 膜厚度的平均值。涂刷遍数图纸卷册

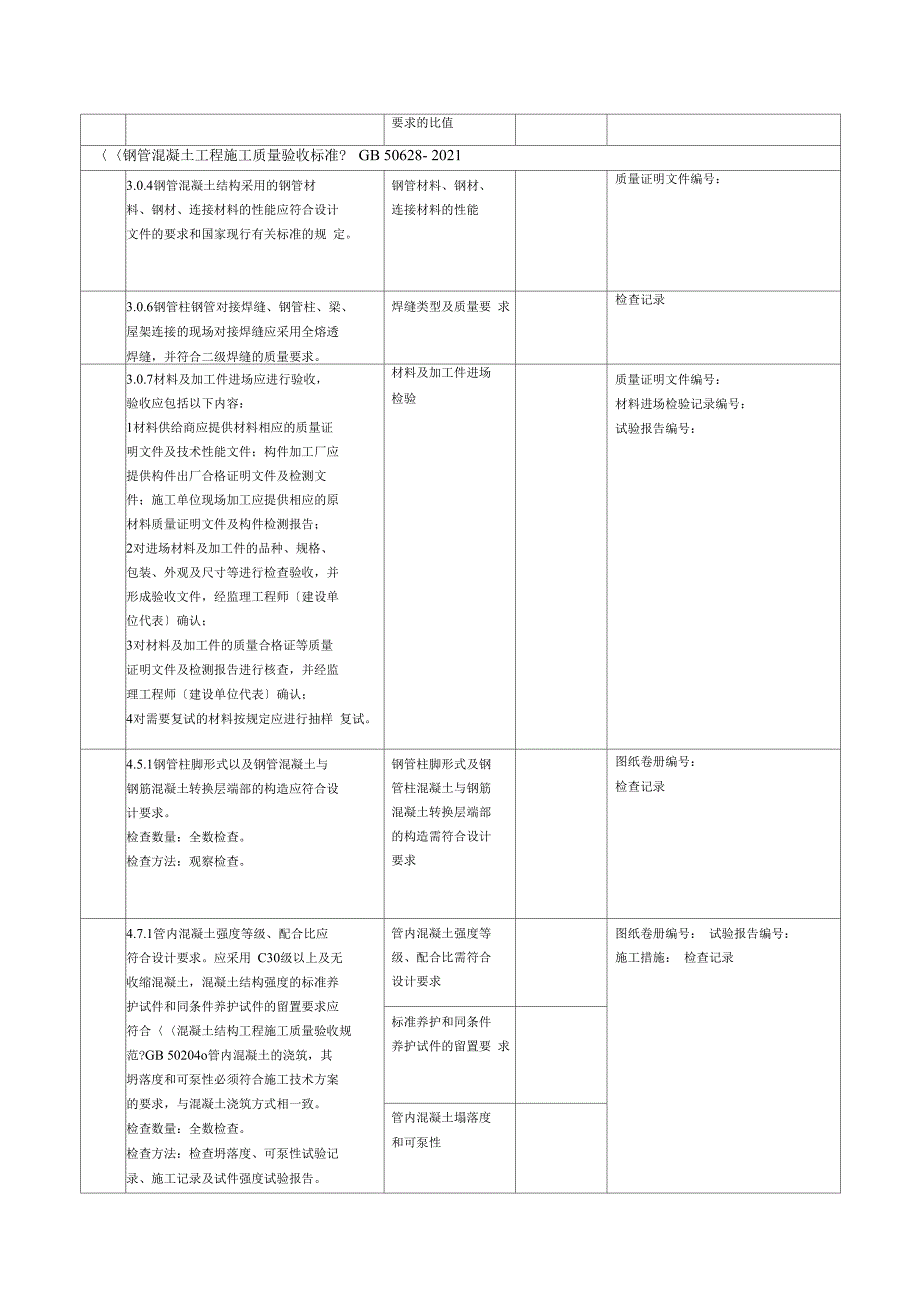

6、编号：涂层厚度实测值：检查记录14.3.3薄涂型防火涂料的涂层厚度应符 合有关耐火极限的设计要求。厚涂型防 火涂料涂层的厚度,80%及以上面积应符 合有关耐火极限的设计要求，且最薄处 厚度不应低于设计要求的 85%设计要求图纸卷册编号：涂料类型质量证明文件编号：耐火极限最薄处厚度与设计检查记录要求的比值钢管混凝土工程施工质量验收标准?GB 50628- 20213.0.4钢管混凝土结构采用的钢管材 料、钢材、连接材料的性能应符合设计 文件的要求和国家现行有关标准的规 定。钢管材料、钢材、 连接材料的性能质量证明文件编号：3.0.6钢管柱钢管对接焊缝、钢管柱、梁、 屋架连接的现场对接焊缝应采用全

7、熔透 焊缝，并符合二级焊缝的质量要求。焊缝类型及质量要 求检查记录3.0.7材料及加工件进场应进行验收， 验收应包括以下内容：1材料供给商应提供材料相应的质量证 明文件及技术性能文件；构件加工厂应 提供构件出厂合格证明文件及检测文 件；施工单位现场加工应提供相应的原 材料质量证明文件及构件检测报告； 2对进场材料及加工件的品种、规格、 包装、外观及尺寸等进行检查验收，并 形成验收文件，经监理工程师建设单 位代表确认；3对材料及加工件的质量合格证等质量 证明文件及检测报告进行核查，并经监 理工程师建设单位代表确认；4对需要复试的材料按规定应进行抽样 复试。材料及加工件进场检验质量证明文件编号：

8、材料进场检验记录编号：试验报告编号：4.5.1钢管柱脚形式以及钢管混凝土与 钢筋混凝土转换层端部的构造应符合设 计要求。检查数量：全数检查。检查方法：观察检查。钢管柱脚形式及钢 管柱混凝土与钢筋 混凝土转换层端部 的构造需符合设计 要求图纸卷册编号：检查记录4.7.1管内混凝土强度等级、配合比应 符合设计要求。应采用 C30级以上及无 收缩混凝土，混凝土结构强度的标准养 护试件和同条件养护试件的留置要求应 符合混凝土结构工程施工质量验收规 范?GB 50204o管内混凝土的浇筑，其 坍落度和可泵性必须符合施工技术方案 的要求，与混凝土浇筑方式相一致。检查数量：全数检查。检查方法：检查坍落度、可

9、泵性试验记 录、施工记录及试件强度试验报告。管内混凝土强度等 级、配合比需符合 设计要求图纸卷册编号： 试验报告编号： 施工措施： 检查记录标准养护和同条件养护试件的留置要 求管内混凝土塌落度和可泵性?钢结构焊接标准? GB 50661-20214.0.1钢结构焊接工程用钢材及焊接材 料应符合设计文件的要求，并应具有钢 厂和焊接材料厂出具的产品质量证明书 或检验报告，其化学成分、力学性能和 其他质量要求应符合国家现行有关标准 的规定。钢材及焊接材料需符合设计文件图纸卷册编号：质量证明文件编号：钢厂和焊接材料厂 出具的产品质量证 明书或检验报告5.7.1承受动载需经疲劳验算时，严禁 使用塞焊、槽

10、焊、电渣焊和气电立焊接 头。需疲劳验算时的接头形式要求图纸卷册编号：6.1.1除符合本标准第 6.6 节规定的 免予评定条件外，施工单位首次采用的 钢材、焊接材料、焊接方法、接头形式、 焊接位置、焊后热处理制度以及焊接工 艺参数、预热和后热措施等各种参数的 组合条件，应在钢结构构件制作及安装 施工之前进行焊接工艺评定。焊接工艺评定试验报告编号：8.1.8抽样检验应按以下规定进行结果 判定：1抽样检验的焊缝数不合格率小于2%时，该批验收合格；2抽样检验的焊缝数不合格率大于5%时，该批验收不合格；3除本条第5款情况外抽样检验的焊 缝数不合格率为2吩5%寸，应加倍抽检， 且必须在原不合格部位两侧的焊

11、缝延长 线各增加一处，在所有抽检焊缝中不合 格率不大于3%寸，该批验收合格，大于 3%寸，该批验收不合格；4批量验收不合格时，应对该批余下的 全部焊缝进行检验；5检验发现1处裂纹缺陷时，应加倍抽 查，在加倍抽检焊缝中未在检查出裂纹 缺陷时，该批验收合格；检验发现多于1 处裂纹缺陷或加倍抽查又发现裂纹缺陷 时，该验收不合格，应对该批余下焊缝 的全数进行检查。焊缝检验结果评定检查记录 800kV及以下换流站土建工程施工质量验收标准?GB 50729 20217.2.3隔声降噪设施钢结构应可靠接地。可靠接地检查记录11.2.4钢结构吊装作业必须在起重设备 的额定起重量范围内进行。起重构件重量控制检查

12、记录11.2.6用于吊装的钢丝绳、吊装带、卸吊具检查，并在其检查记录扣、吊钩等吊具应经检查合格，并应在 其额定许用荷载范围内使用。额定许用荷载范围 内使用 800kV及以下换流站构支架施工及验收标准?GB 50777 20217.1.6构架柱组立后，必须立即做好临 时接地。及时做好临时接地检查记录7.1.7构架柱组立后，必须立即打牢构 架柱的临时拉线，拉线大小应根据吊物 的重量选定。组立后立即打牢临 时拉线，拉线大小 根据吊物重量选定施工措施：检查记录1000kV构支架施工及验收标准?GB 50834-20214.1.3构架柱底段就位后，必须及时进 行接地连接。及时进行接地连接检查记录4.3.

13、4支架就位后，必须及时进行接地 连接。及时进行接地连接检查记录空间网格结构技术规程?JGJA 202129 3.1.8单层网壳应采用刚接节点。节点形式图纸卷册编号：3.4.5对立体桁架、立体拱架和张弦立 体拱架应设置平面外的稳定支撑体系。设置平面外的稳定支撑体系施工措施：检查记录建筑钢结构焊接技术规程?JGJ8 20023.0.1建筑钢结构用钢材及焊接填充材 料的选用应符合设计图的要求，并应具 有钢厂和焊接材料厂出具的质量证明书 或检验报告；其化学成分、力学性能和 其他质量要求必须符合国家现行标准规 定。当采用其他钢材和焊接材料替代设 计选用的材料时，必须经原设计单位同 意。设计要求图纸卷册编

14、号：质量证明文件质量证明文件编号：材料代用设计变更编号：4.4.2严禁在调质钢上采用塞焊和槽焊 焊缝。施焊方法检查记录5.1.1凡符合以下情况之一者，应在钢 结构构件制作及安装施工之前进行焊接 工艺评定：1国内首次应用于钢结构工程的钢材 包括钢材牌号与标准相符但微合金强化元素的类别不同和供货状态不同，或 国外钢号国内生产；2国内首次应用于钢结构工程的焊接材 料；制度以及施工单位所采用的焊接工 艺参数、预后热措施等各种参数的组合 条件为施工企业首次采用。3设计规定的钢材类别、焊接材料、焊设计要求图纸卷册编号：焊接方法、接头形 式、焊接位置、工 艺参数试验报告编号：焊接工艺评定接方法、接头形式、焊

15、接位置、焊后热 处理7.1.5抽样检查的焊缝数如不合格率小 于2%寸，该批验收应定为合格；不合格 率大于5%寸，该批验收应定为不合格； 不合格率为2对5%寸，应加倍抽检，且 必须在原不合格部位两侧的焊缝延长线 各增加一处，如在所有抽检焊缝中不合 格率不大于3%寸，该批验收应定为合格， 大于3%寸，该批验收应定为不合格。当 批量验收不合格时，应对该批余下焊缝 的全数进行检查。当检查出一处裂纹缺 陷时，应加倍抽查，如在加倍抽检焊缝 中未检查出其他裂纹缺陷时，该批验收 应定为合格，当检查出多处裂纹缺陷或 加倍抽查又发现裂纹缺陷时，应对该批 余下焊缝的全数进行检查。焊缝数量检查记录抽样数量不合格率不合

16、格率为：评定结果7.3.3设计要求全焊透的焊缝。其内部 缺陷的检验应符合以下要求：1 一级焊缝应进行100 %的检验，其合 格等级应为现行国家标准钢焊缝手工 超声波探伤方法及质量分级法?GB11345B级检验的n级或n级以上；2二级焊缝应进行抽检，抽检比例应不 小于20%,其合格等级应为现行国家标 准钢焊缝手工超声波探伤方法及质量 分级法?GB11345B级检验的山级或山级 以上。焊缝等级检验报告编号：焊缝数量抽检数量检验报告钢结构高强度螺栓连接技术规程?JGJ8 20213.1.7在同一连接接头中，高强度螺栓 连接不应与普通螺栓连接混用。承压型 高强度螺栓连接不应与焊接连接并用。螺栓使用情况

17、检查检查记录4.3.1每一杆件在高强度螺栓连接节点 及拼接接头的一端，其连接的高强度螺 栓数量不应少于2个。高强螺栓数量检查记录6.1.2高强度螺栓连接副应按批配套进 场，并附有出厂质量保证书。高强度螺 栓连接副应在同批内配套使用。连接副质量保证书 和按批次配套使用质量证明文件编号： 检查记录6.2.6高强度螺栓连接处的钢板外表处 理方法及除锈等级应符合设计要求。连 接处钢板外表应平整、无焊接飞溅、无 毛刺、无油污。经处理后的摩擦型高强 度螺栓连接的摩擦面抗滑移系数应符合 设计要求。连接处钢板外表的 检查，处理后的摩 擦型高强度螺栓连 接的摩擦面抗滑移 系数需符合设计要 求图纸卷册编号：检查记录试验报告编号：6.4.5在安装过程中，不得使用螺纹损 伤及沾染脏物的高强度螺栓连接副，不 得用高强度螺栓兼作临时螺栓。螺栓及连接副使用情况检查检查记录6.4.8安装高强度螺栓时，严禁强行穿 入。当不能自由穿入时，该孔应用就饺 刀进行修整，修整后孔的最大直径不应 大于1.2倍螺栓直径，且修孔数量不应 超过该节点螺栓数量的25%。修孔前应将四周螺栓全部拧紧，使板迭密贴后再 进行皎孔。严禁气割扩孔。安装时严禁强行穿 入，螺栓孔修整的 要求检查记录工程部质检员平安员：年月日专业监理工程师：年月日
