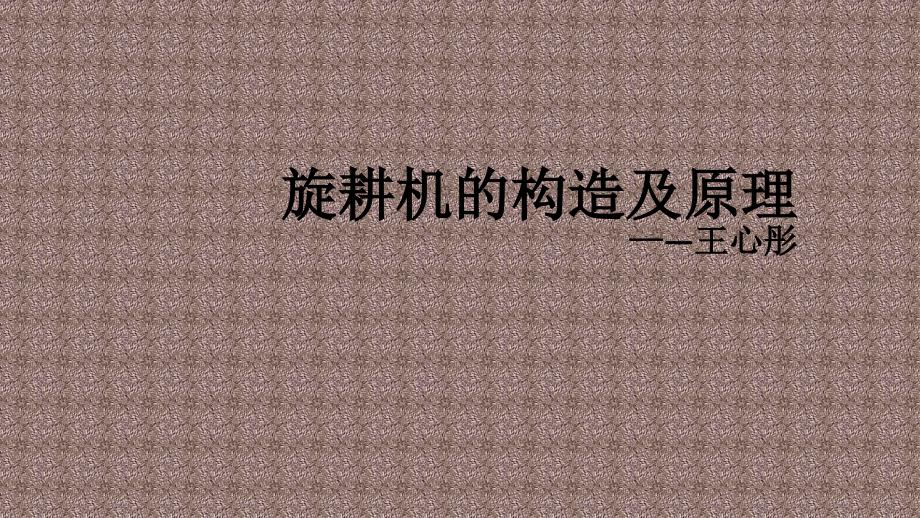

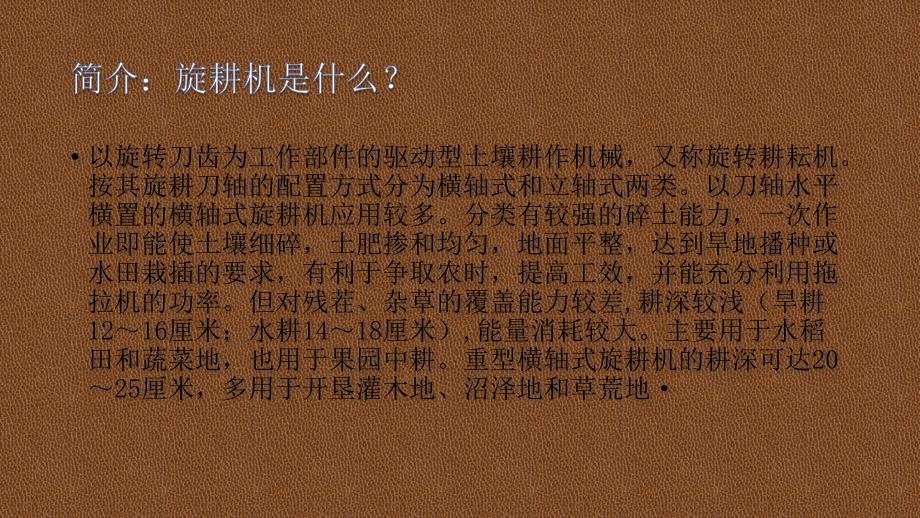

1、旋耕机的构造及原理旋耕机的构造及原理王心彤王心彤简介:旋耕机是什么?简介:旋耕机是什么?以旋转刀齿为工作部件的驱动型土壤耕作机械,又称旋转耕耘机。按其旋耕刀轴的配置方式分为横轴式和立轴式两类。以刀轴水平横置的横轴式旋耕机应用较多。分类有较强的碎土能力,一次作业即能使土壤细碎,土肥掺和均匀,地面平整,达到旱地播种或水田栽插的要求,有利于争取农时,提高工效,并能充分利用拖拉机的功率。但对残茬、杂草的覆盖能力较差,耕深较浅(旱耕1216厘米;水耕1418厘米),能量消耗较大。主要用于水稻田和蔬菜地,也用于果园中耕。重型横轴式旋耕机的耕深可达2025厘米,多用于开垦灌木地、沼泽地和草荒地立轴式旋耕机横

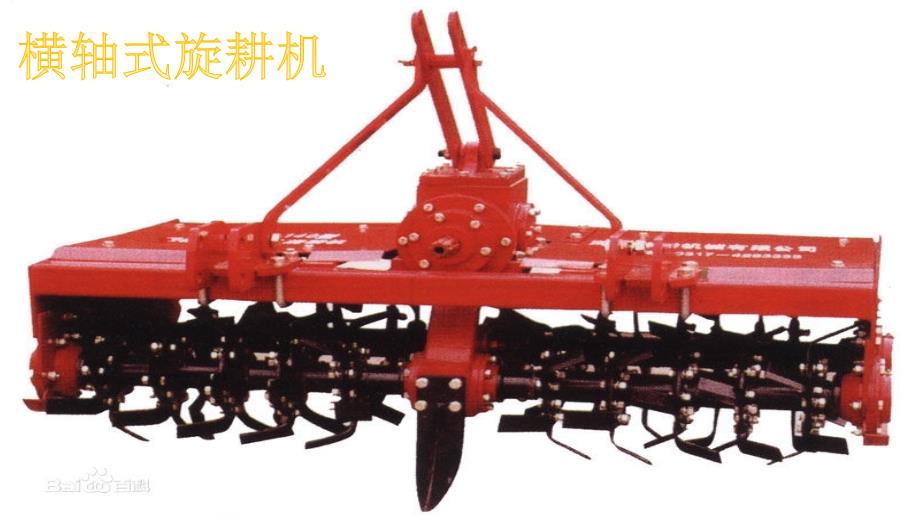

2、轴式旋耕机横轴式旋耕机有较强的碎土能力,多用于开垦灌木地、沼泽地和草荒地的耕作。工作部件(见图)包括旋耕刀辊和按多头螺线均匀配置的若干把切土刀片,由拖拉机动力输出轴通过传动装置驱动,常用转速为190280转/分。刀辊的旋转方向通常与拖拉机轮子转动的方向一致。切土刀片由前向后切削土层,并将土块向后上方抛到罩壳和拖板上,使之进一步破碎。刀辊切土和抛土时,土壤对刀辊的反作用力有助于推动机组前进,因而卧式旋耕机作业时所需牵引力很小,有时甚至可以由刀辊推动机组前进。切土刀片可分为凿形刀、弯刀、直角刀和弧形刀。凿形刀前端较窄,有较好的入土能力,能量消耗小,但易缠草,多用于杂草少的菜园和庭院。弯刀的弯曲刃口

3、有滑切作用,易切断草根而不缠草,适于水稻田耕作。直角刀具有垂直和水平切刃,刀身较宽,刚性好,容易制造,但入土性能较差。弧形刀的强度大,刚性好,滑切作用好,通常用于重型旋耕机上。在与15千瓦以下拖拉机配套时,一般采用直接连接,不用万向节传动;与15千瓦以上拖拉机配套时,则采用三点悬挂式、万向节传动;重型旋耕机一般采用牵引式。耕深由拖板或限深轮控制和调节。拖板设在刀辊的后面,兼起碎土和平整作用;限深轮则设在刀辊的前方。刀辊最后一级传动装置的配置方式有侧边传动和中央传动两种。侧边传动多用于耕幅较小的偏置式旋耕机。中央传动用于耕幅较大的旋耕机,机器的对称性好,整机受力均匀;但传动箱下面的一条地带由于切土刀片达不到而形成漏耕,需另设消除漏耕的装置。旋耕机刀片的排列安装旋耕机刀片的排列安装旋耕机刀片的排列安装旋耕机刀片的排列安装分为三种排列和安装方式分为三种排列和安装方式:1,向外装。除刀轴两端两把刀向里弯外,其余刀片均朝外,耕后中间出现沟,适用于拆畦耕作;2,向内装。所有刀片都向中间弯,耕后中间成垄,相邻两行程间出现沟,适用于作畦耕作;3,混合安装。左、右弯刀在刀轴上交错对称安装,但刀轴两端的刀片向里弯,耕后地表平整,,是最常用的一种安装方法。立式刀片立式刀片立式刀片立式刀片形形色色的刀片新型旋耕机http:/
