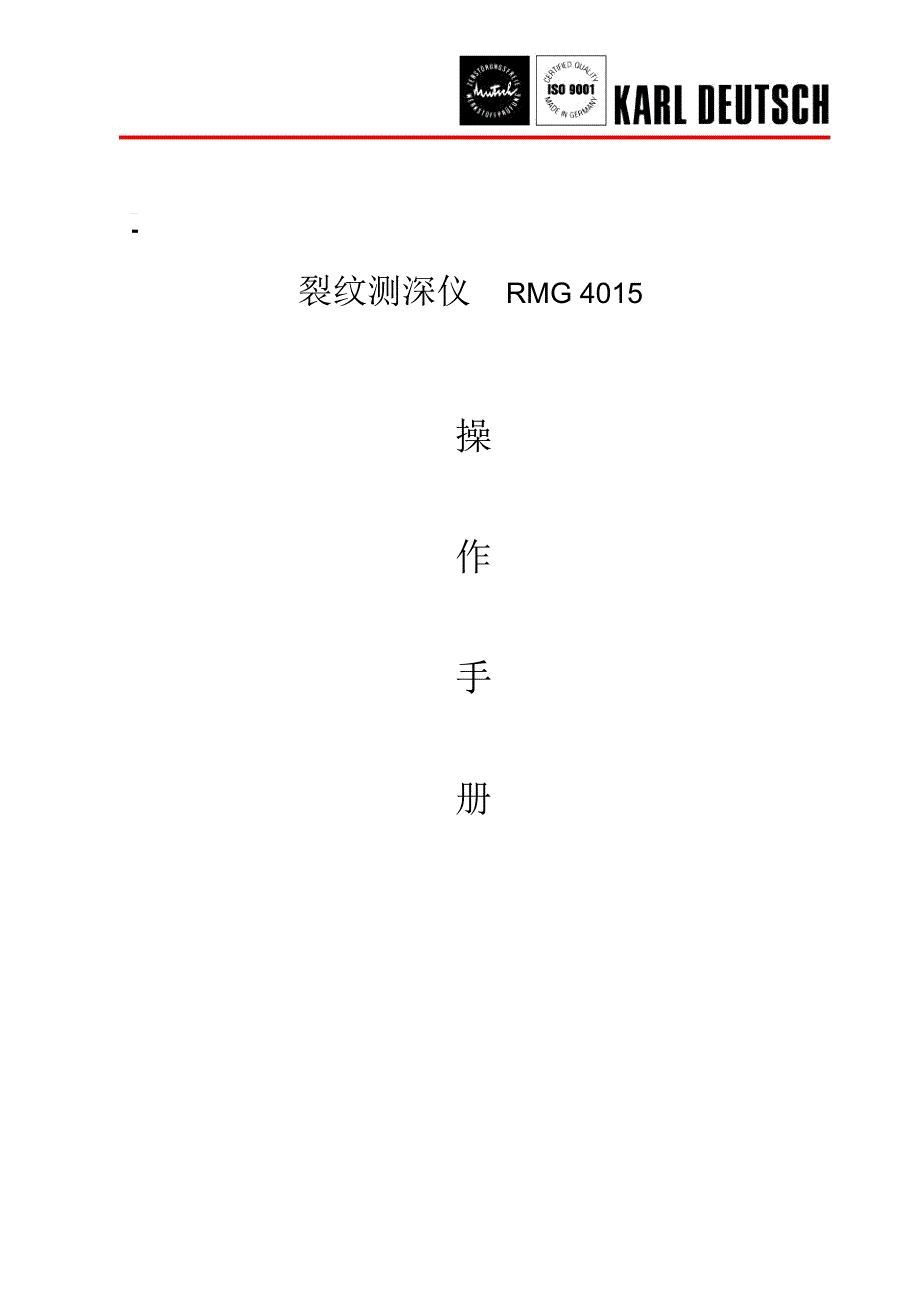

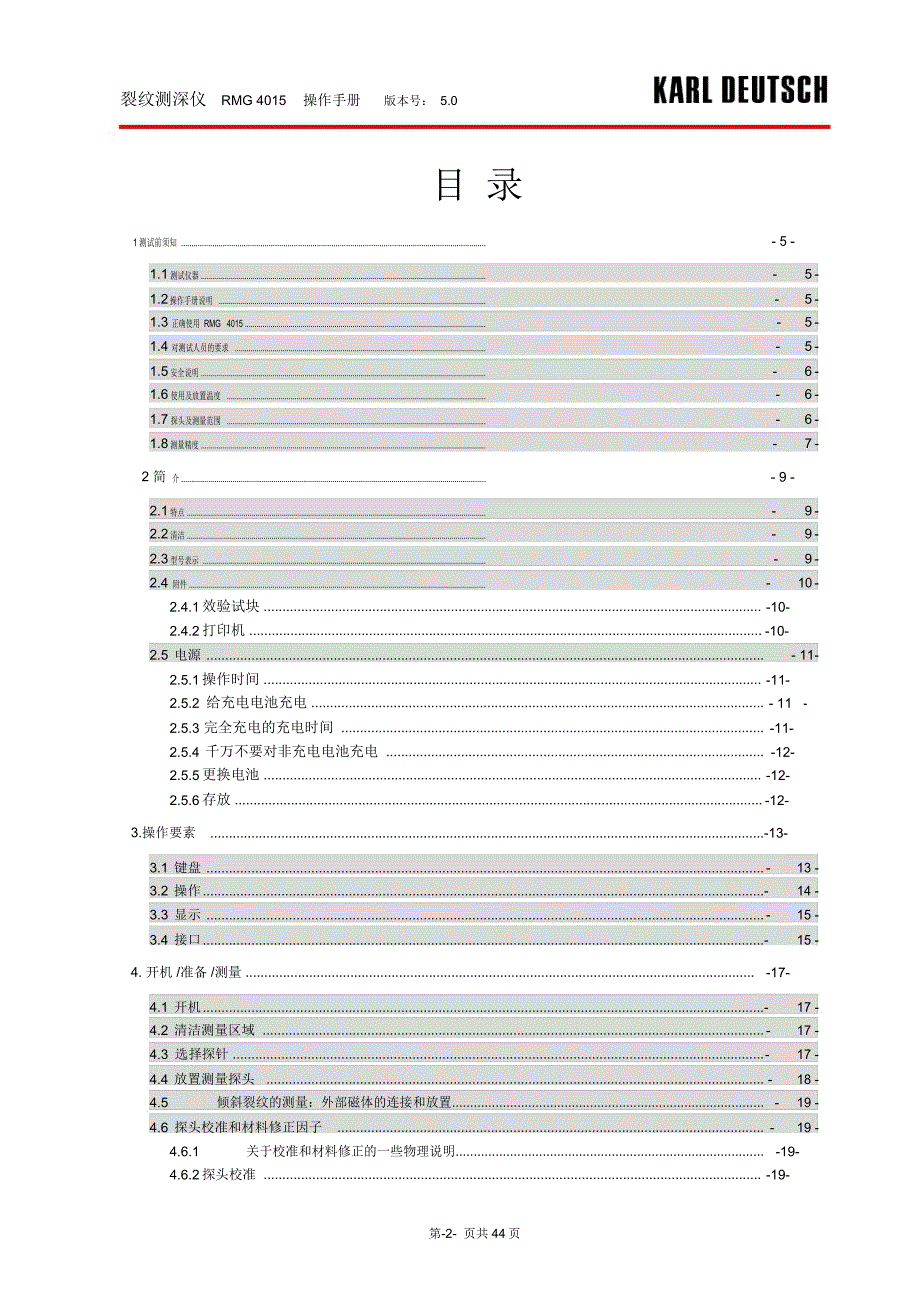

1、裂纹测深仪RMG 4015操作手册裂纹测深仪RMG 4015操作手册版本号： 5.0目录1 测试前须知 .- 5 -1.1测试仪器 .-5-1.2操作手册说明 .-5-1.3正确使用 RMG 4015 .-5-1.4对测试人员的要求 .-5-1.5安全说明 .-6-1.6使用及放置温度 .-6-1.7探头及测量范围 .-6-1.8测量精度 .-7-2 简介 .- 9 -2.1特点 .-9-2.2清洁 .-9-2.3型号表示 .-9-2.4附件 .-10-2.4.1效验试块 .-10-2.4.2打印机 .-10-2.5电源.- 11-2.5.1操作时间 .-11-2.5.2给充电电池充电 .-
2、 11-2.5.3完全充电的充电时间 .-11-2.5.4千万不要对非充电电池充电 .-12-2.5.5更换电池 .-12-2.5.6存放 .-12-3.操作要素.-13-3.1键盘.-13 -3.2操作.-14 -3.3显示.-15 -3.4接口.-15 -4. 开机 /准备 /测量 .-17-4.1开机.-17 -4.2清洁测量区域 .-17 -4.3选择探针 .-17 -4.4放置测量探头 .-18 -4.5倾斜裂纹的测量：外部磁体的连接和放置.-19 -4.6探头校准和材料修正因子 .-19 -4.6.1关于校准和材料修正的一些物理说明.-19-4.6.2探头校准 .-19-第-2-页

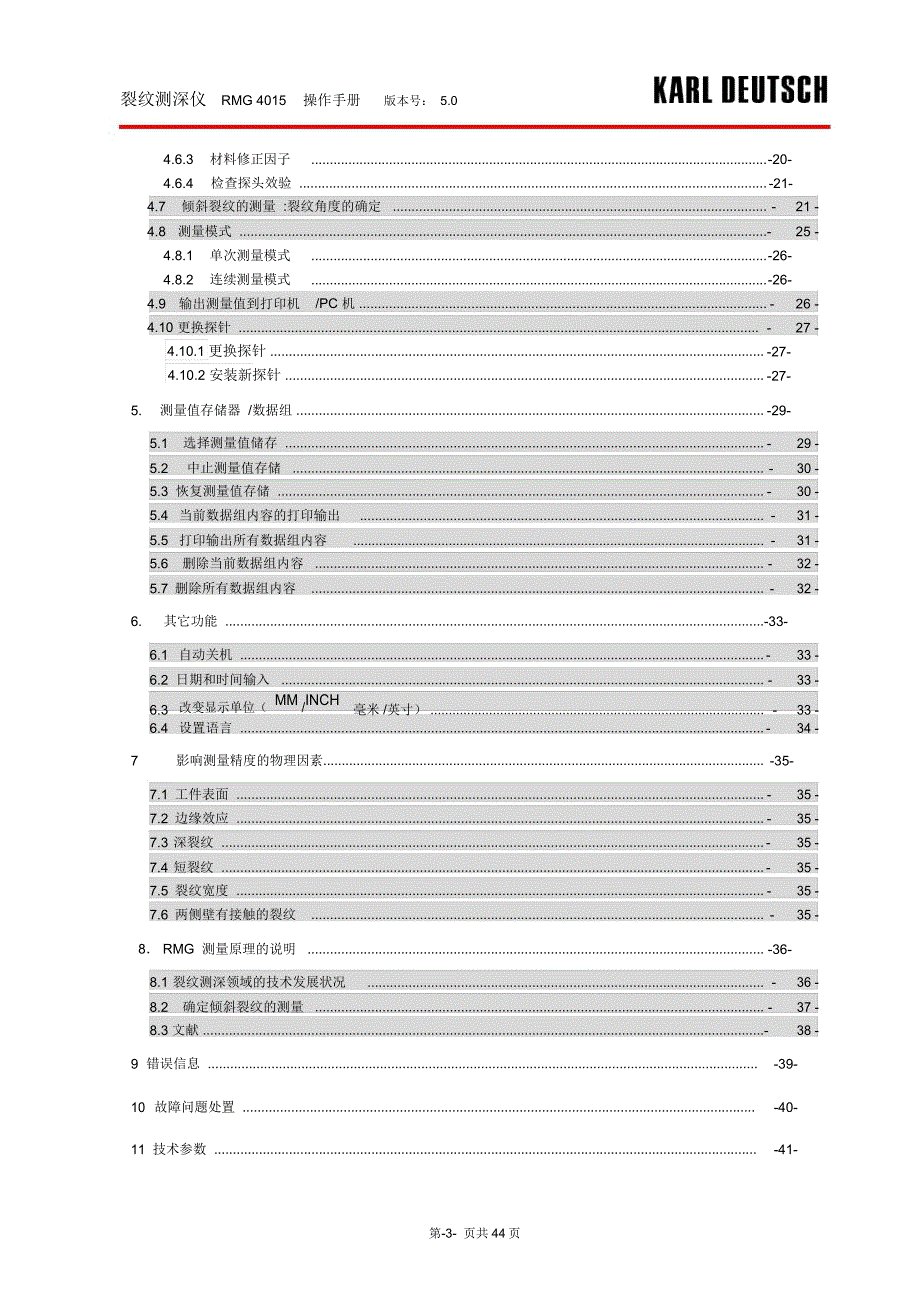

3、共44页裂纹测深仪RMG 4015操作手册版本号： 5.04.6.3材料修正因子.-20-4.6.4检查探头效验 .-21-4.7倾斜裂纹的测量 :裂纹角度的确定 .-21 -4.8测量模式 .-25 -4.8.1单次测量模式.-26-4.8.2连续测量模式.-26-4.9输出测量值到打印机/PC 机 .-26 -4.10 更换探针 .-27 -4.10.1 更换探针 .-27-4.10.2 安装新探针 .-27-5.测量值存储器 /数据组 .-29-5.1选择测量值储存 .-29 -5.2中止测量值存储 .-30 -5.3恢复测量值存储 .-30 -5.4当前数据组内容的打印输出.-31 -
4、5.5打印输出所有数据组内容.-31 -5.6删除当前数据组内容 .-32 -5.7删除所有数据组内容 .-32 -6.其它功能 .-33-6.1自动关机 .-33 -6.2日期和时间输入 .-33 -6.3改变显示单位（ MM /INCH毫米 /英寸） .-33 -6.4设置语言 .-34 -7影响测量精度的物理因素.-35-7.1工件表面 .-35 -7.2边缘效应 .-35 -7.3深裂纹 .-35 -7.4短裂纹 .-35 -7.5裂纹宽度 .-35 -7.6两侧壁有接触的裂纹 .-35 -8 RMG 测量原理的说明 .-36-8.1裂纹测深领域的技术发展状况.-36 -8.2确定倾斜
5、裂纹的测量 .-37 -8.3文献 .-38 -9错误信息 .-39-10故障问题处置 .-40-11技术参数 .-41-第-3-页共44页裂纹测深仪RMG 4015操作手册版本号： 5.0重要说明本公司生产的各种仪器，设备及其附件都是按我公司的最新技术水平设计，加工和制造的。我们假定我们的客户对于无损检测的发展现状以及各种检测方法的局限性有充分的了解。尽管如此，当您们有技术问题时，我们仍很乐意为您提供进一步的解释说明。本公司的所有产品在出厂前均经专业技术人员按规定详细的技术条件检查验收。如果发生意外的损伤或故障，我公司保证按保修条件予以赔 偿。本公司的产品被用于对安全性能起重要作用的关键部件
6、及材料的无损检测。例如：汽车工业，航空工业和核电设备中的材料和部件，这些部件的损坏将可能导致严重的事故。因此，采取一切可能的措施以避免有缺陷的部件投入使用是非常必要的。在常规检测仪器上安装监控设备即是其中有效措施只一，但是尽管如此也不能高枕无忧。只有通过对仪器附件进行经常定期的检查和保养，对检验人员进行经常的检查，才能将可能出现的错误降抵到可以接受的最低程度。在某些特别重要的场合，应在检验前后分别对仪器性能进行检查。通过上述措施，既可避免仪器的意外故障，一旦发现仪器有系统故障时，应立即采取相应措施，以避免仪器经该检验合格在重新检验前带伤出厂。第-4-页共44页裂纹测深仪RMG 4015操作手册
7、版本号： 5.01 测试前须知1.1 测试仪器仪器包括：裂纹测深仪RMG4015所订购的探头2 节 1.5 伏的电池操作手册人工试块可选配件包括：电池充电器外插电源点阵打印机（包括电缆，电源）与 PC 机连接用电缆和软件“STATUSFORWINDOWS ”当收到仪器后请根据订单验收，如有问题请与KARLDEUTSCH销售部联系。1.2 操作手册说明该操作手册是RMG4015裂纹测深仪的标准附件操作手册的订购号为：7443,401:符号代表在使用仪器时必须阅读并理解的信息以便明白其功能和测量应用符号代表有益的附加信息1.3 正确使用RMG4015RMG4015裂纹测深仪是在导电材料上对表面裂纹
8、的非破坏性深度测量,尤其适合于钢铁材料。对于倾斜裂纹，能确定裂纹在与表面垂直方向的深度。仪器不适合于测量高交流电导率的材料如铜或金等。在测量开始前应了解表面裂纹的状况，测量范围为0 99.9 毫米。仪器使用由K ARL DEUTSCH提供 RMG 4015的探头和附件。正确使用仪器的进一步信息已包括在本操作手册中，因此在使用前，操作员应阅读并理解操作手册的内容。1.4 对测试人员的要求准确使用RMG 需要操作者必须具备基本测量知识以使自己对测量值和其精度作出判断。操作者必须熟悉基本测量知识，这将有助于提高认识系统，工程应用的可能性。第-5-页共44页裂纹测深仪RMG 4015操作手册版本号：
9、5.01.5 安全说明本仪器不能使用于爆炸环境中，而使用于通常环境下。1.6 使用及放置温度RMG 4015使用温度范围：0 -45RMG 4015放置温度范围：0 -45（内已置电池）， - 20 -60 （内未置电池）别忘记玻璃后（例如：车窗）温度很容易上升到60 。1.7 探头及测量范围根据测量用途探头可分为：图 1：用于测直裂纹的RMG 4015 探头CD图 2：用于测直裂纹和倾斜裂纹的RMG 4015 探头A）直裂纹的测量带有方形排列4 探针的探头型号RMSQ0订购号4418.001第-6-页共44页裂纹测深仪RMG 4015操作手册版本号： 5.0测量范围0-99.9mm探针上的弹
10、簧装置能减低被测表面不平的影响，确保稳定的接触压力，甚至于在圆弧形或柱体表面。因为其的高灵敏度，这种探头也可被用于例如奥氏体钢材料等其交流阻抗低于铁钢材料的裂纹深度测量。B）直裂纹的测量带有直线排列4 探针的探头型号RMSL90订购号4417.001测量范围0-99.9mm角度设计确保测量可在狭小开口裂纹上测试。当裂纹垂直材料周向时，V 形槽确保探头更容易放置在圆形材料上。C）直裂纹和倾斜裂纹的测量带有方形排列4 探针的探头型号RMSL0订购号4421.001测量范围0-99.9mm探针上的弹簧装置能减低被测表面不平的影响，确保稳定的接触压力，甚至于在圆弧形或柱体表面。因为其的高灵敏度，这种探
11、头也可被用于例如奥氏体钢材料等其交流阻抗低于铁钢材料的裂纹深度测量。D）直裂纹的测量带有直线排列4 探针的探头型号RMSL-S90订购号4420.001测量范围0-99.9mm角度设计确保测量可在狭小开口裂纹上测试。当裂纹垂直材料周向时，V 形槽确保探头更容易放置在圆形材料上。:订购新探头时请注明所使用的校准试块的5 位序列号，序列号位于校准试块的左边。1.8 测量精度A ） 在校准试块上校验后的测量精度（仪器校准后）在标准试块 4720.002 (C45K) 上做两点校正后测量范围测量误差0 to 10 mm:1 % to3 %10 to 100 mm:1 % to5 %B ） 总体测量精度（在铁磁性材料上校准后）做一点校正后 (没有用参考裂纹 )测量范围测量误差测量范围测量误差0 to 10 mm:1 % to23 %0 - 10 mm:1 % to13 %10 to 100 mm:1 % to25 %10 - 100 mm:1 % to15 %C）总体测量精度（在奥氏体材料上校准后）做一点校正后 (没有用参考裂纹 )做两点校正 (用参考裂纹 )第-7-页共44页裂纹测深仪RMG
