西安科技大学雁塔校区道路翻修改造工程施工方案.doc

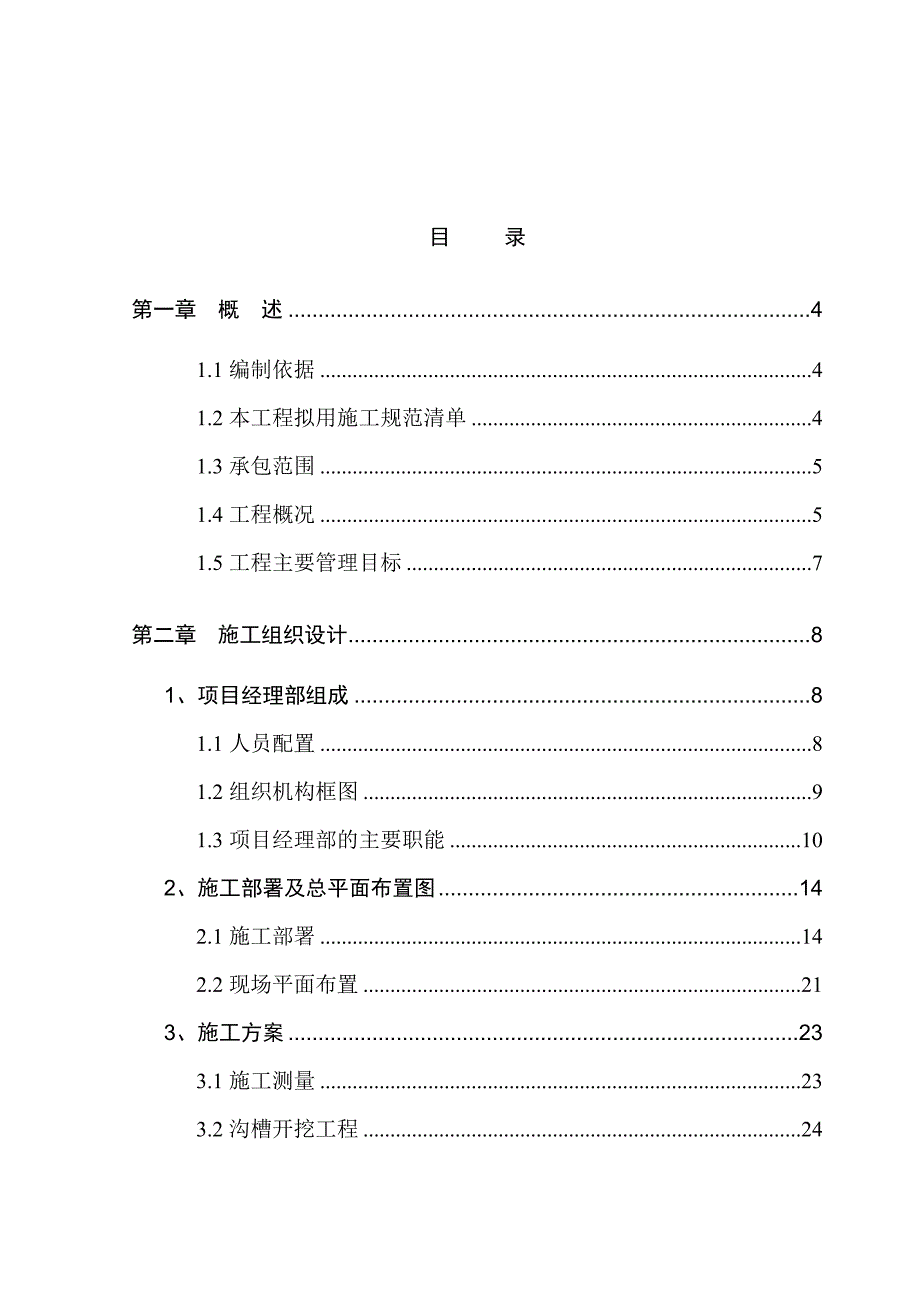

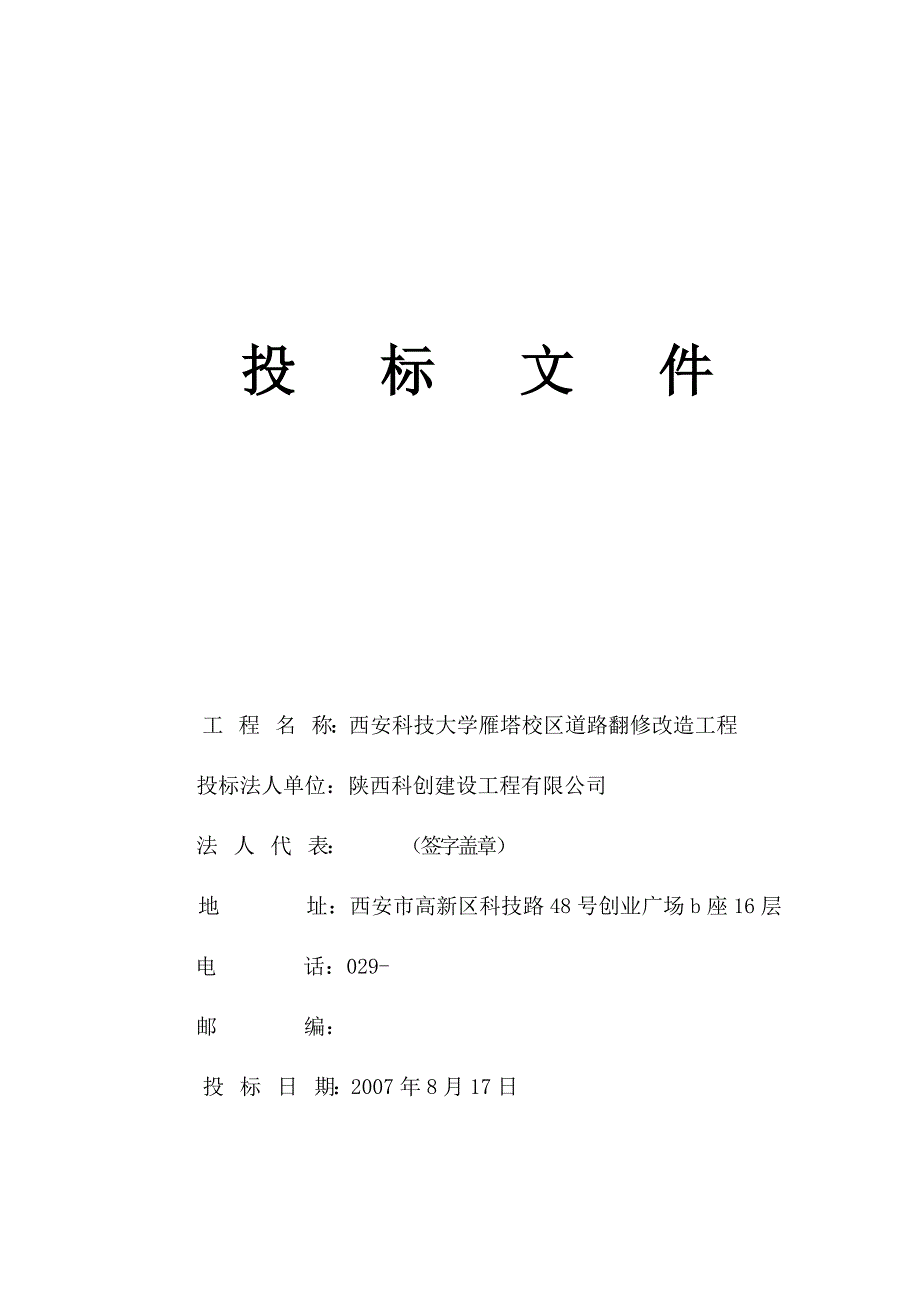

1、投 标 文 件工程名称：西安科技大学雁塔校区道路翻修改造工程 投标法人单位：陕西科创建设工程有限公司 法人代表：（签字盖章）地 址：西安市高新区科技路48号创业广场b座16层 电 话：029- 邮 编：投标日期：2007年8月17日 目 录第一章 概 述41.1编制依据41.2本工程拟用施工规范清单41.3承包范围51.4工程概况51.5工程主要管理目标7第二章 施工组织设计81、项目经理部组成81.1人员配置81.2组织机构框图91.3项目经理部的主要职能102、施工部署及总平面布置图142.1施工部署142.2现场平面布置213、施工方案233.1施工测量233.2沟槽开挖工程243.3沟

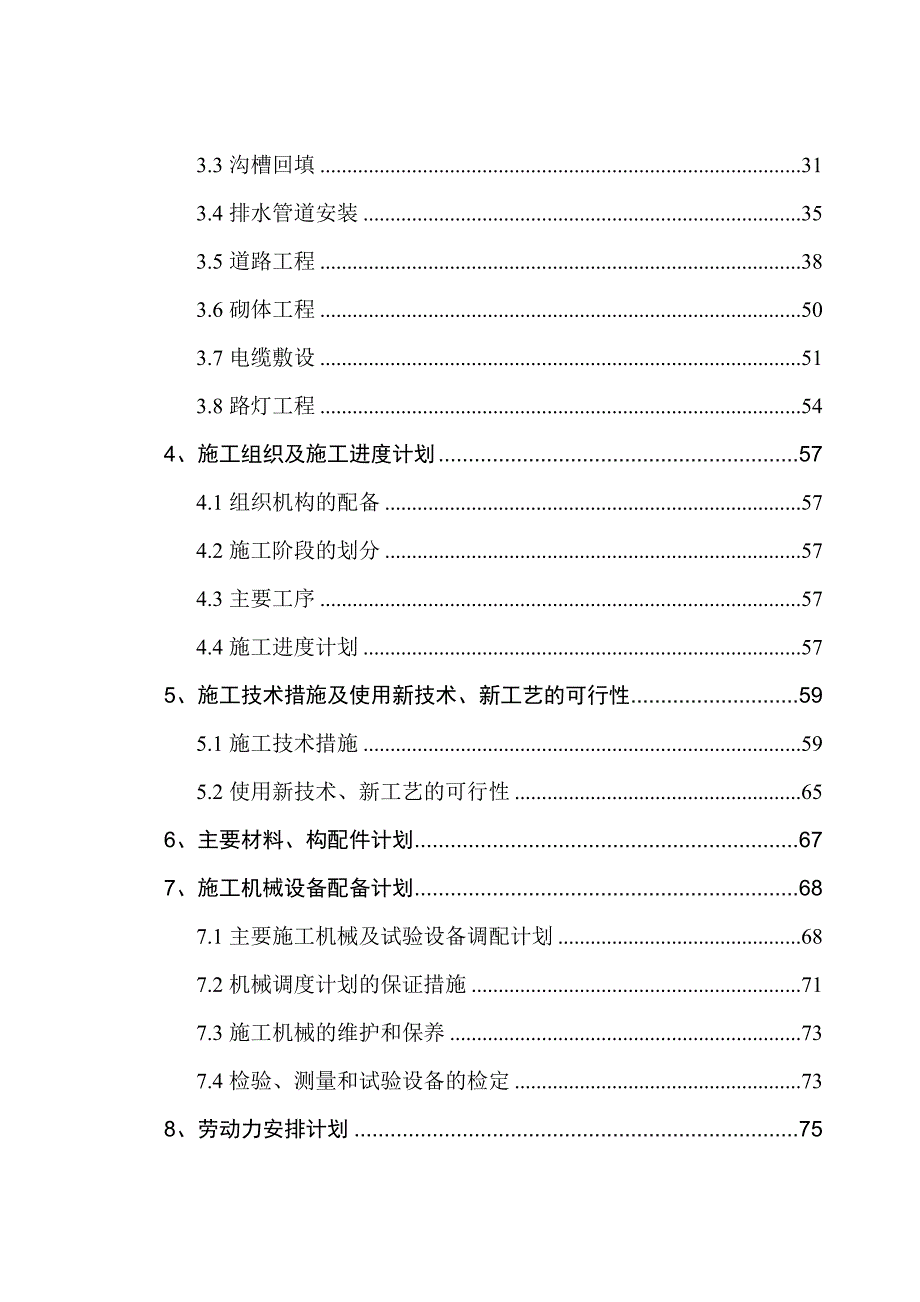

2、槽回填313.4排水管道安装353.5道路工程383.6砌体工程503.7电缆敷设513.8路灯工程544、施工组织及施工进度计划574.1组织机构的配备574.2施工阶段的划分574.3主要工序574.4施工进度计划575、施工技术措施及使用新技术、新工艺的可行性595.1施工技术措施595.2使用新技术、新工艺的可行性656、主要材料、构配件计划677、施工机械设备配备计划687.1主要施工机械及试验设备调配计划687.2机械调度计划的保证措施717.3施工机械的维护和保养737.4检验、测量和试验设备的检定738、劳动力安排计划758.1劳动力选择的原则758.2劳动力计划表758.3劳

3、动力动态分布768.4劳动力的管理措施769、质量、工期保证措施779.1质量保证措施779.2工期保证措施9110、安全、文明施工措施9510.1安全施工措施9510.2文明施工措施106附图： 施工现场平面布置图施工进度计划横道图第一章 概 述1.1编制依据1.1.1招标文件及招标答疑。1.1.2施工设计图纸。1.1.3国家现行的施工规范及陕西省、西安市有关标准、法律、法规等文件。1.1.4现场实地踏勘。1.1.5我公司内部文件、管理制度等1.2本工程拟用施工规范清单城市道路路基工程施工及验收规范 粉煤灰石灰类道路基层施工暂行技术规定市政道路工程质量检验评定标准 CJJ190给水排水管道及

4、验收规范 GB5026897工程测量规范GB5002693普通混凝土配合比设计规程JGJT552000砂浆配合比设计规程JGJ982000混凝土工程施工质量验收规范 GB50204-2002；现场临时用电安全技术规范（JGJ46-88）；建筑机械使用安全技术规程（JGJ3386）；建筑施工安全检查标准（JGJ59-99）；本工程同时执行国家及本省、市现行施工及验收规范和质量评定标准，以及有关条例、实施办法等。1.3承包范围施工图范围内的道路、排水、人行道、路灯等工程。1.4工程概况西安科技大学雁塔校区道路翻修改造工程位于雁塔路58号西安科技大学校园内，工程内容包括原有路面开挖外运、道路雨水系统

5、道路基层、混凝土面层、人行道和路灯等，道路总长度约800米。新建道路路面宽412米，横向坡度2%，道路转弯半径均为6.0米（除注明者外），新建道路两侧人行道的设置根据绿化景观设计另行确定。目前，学校正在放假，对施工极其有利。1.4.1道路路面结构：本工程路面结构依据宽度不同，设计了两种结构形式。（1）面 层22厘米厚C30水泥混凝土面层基 层 20厘米厚二灰碎石（石灰：粉煤灰：碎石10:20:70） 底基层 20厘米厚3：7石灰土 （压实度93%）（2）面 层 20厘米厚C30水泥混凝土面层基 层30厘米厚3：7石灰土（压实度93%） 1.4.2人行道路面结构：面 层 生态砖（或仿花岗岩彩砖

6、 座浆层 2厘米厚M7.5干硬性水泥砂浆 垫 层 10厘米厚C10混凝土 基 层 15厘米厚3：7石灰土（压实度90%） 1.4.3雨水排水工程结构：本工程仅施工雨水排水管道。雨水管径为DN200DN600，布置在道路中线位置。（1）管材：采用钢筋混凝土圆管，所有过街管管径均为DN200的钢筋混凝土圆管。（2）管道接口：承插式连接。（3）管道基础：除了刚进入南门的Y4Y7井位段管道采用120混凝土基础外，其余井位段管道均直接敷设在素土基础上。（4）雨水检查井：雨水检查井选用标准图02S515/11页图。（5）雨水口：雨水口选用标准图02S518/6页图。雨水口与雨水检查井连接管管径为DN20

7、0,坡度为i=0.01。（6）雨水口平面位置可根据场地情况做适当调整。1.4.4路灯工程概况路灯按铠装电缆直埋敷设，电缆埋深为室外地坪下0.8米。路灯灯杆中心距路边0.5米，路灯电缆未注明均为三芯。路灯在变电所统一安装，采用定时及人工控制两种方式。（1）埋地灯地面嵌入安装，防护等级IP67。（2）室外照明配电箱变电所安装，明装或暗装均可，底边距地1.5米。（3）路灯电缆经过机动车道时，穿40焊接钢管保护，钢管伸出路牙0.5米。（4）庭院灯灯杆高4.5米，功率70W，安装方法详见03D702-3特殊灯具安装65页。埋地灯嵌地暗装，功率为24W，安装方法详见03D702-3特殊灯具安装69页。 1

8、5工程主要管理目标我公司按照“质量第一、科学管理、精益求精、用户满意”的方针，以一流的管理水平，一流的工程质量，一流的施工速度为本。根据工程特点，总结我公司历年来的施工实践经验，我公司郑重确定如下目标：1.5.1质量目标：一次性验收合格。1.5.2工期目标：本工程控制总工期为40日历天。1.5.3安全目标：工伤事故频率低于0.2，确保无重大伤亡事故，不死亡、不倒塌、不中毒;确保无重大管线损坏事故。贯彻“安全第一，预防为主”的安全生产方针，坚持管生产必须管安全的原则。1.5.4管理目标：发扬本企业“务实、从严、创新”的精神，科学管理、严格管理、精益求精，广泛采用建设部推广的“十项新技术”和其它

9、先进的施工工艺，提高工程质量，加快工程进度。第二章 施工组织设计1.项目经理部组成本工程若由我单位中标，我们将组建“西安科技大学雁塔校区道路翻修改造工程项目经理部”按照项目法组织施工，实行项目经理负责制，项目经理全权代表我单位履行合同中规定的权利和义务，使业主和监理对工程满意。1.1人员配置项目经理部下设安全质量科、计划财务科、施工技术科、物质设备科、综合办公室五个业务科室，下辖土方施工队、专业管线施工队，管道施工队，道路施工队，共4个施工队，以项目安全、质量、工期、效益四项指标为导向，以精干高效、一专多能的组织机构人员为指挥核心，以统筹兼顾、快速运作、平行流水交叉作业为手段，强化组织管理职能

10、全面履行合同。项目部组成人员名单序号职务姓名职称备注1项目经理2技术负责3施工员4安全员5质检员6资料员7试验员8材料员1.2组织机构框图项目部将建立三个保证体系，即质量体系、安全生产保证体系、环境保护文明施工保证体系，认真搞好质量、安全、文明施工。组织机构框图项目经理部项目经理总工程师项目副经理施工技术科 计划财务科综合办公室安全质量科设备物资科精测队试验计量室土方施工队管道施工队专业管线施工队道路施工队图3-1 项目经理部的组织机构图1.3项目经理部的主要职能（1）项目经理主要职责1）贯彻执行国家有关法律、法规和政策，执行企业的各项管理制度。2）全面负责工程的进度、技术、质量、工程成本、

11、安全和文明工地建设等管理。3）重点抓财务、核算工作，协调一切外围以及周边关系，对工程的重大问题做出决策。4）制定岗位责任制和各项管理制度，并负责实施奖励办法。5）组织材料物资和劳动力计划与调配。6）本工程质量、安全方面的重大问题的处理。（2）项目总工程师主要职责1）对本工程的施工组织与技术质量负全面责任，实现工程质量目标。2）针对实际情况编写施工组织设计和细则，亲临现场技术指导。3）对影响工程质量和进度的重要因素组织技术攻关，解决施工中技术的疑难问题。4）编制施工总进度计划和施工记录，对施工全部技术资料进行审核、会签、归档。5）组织编制工程竣工报告及资料，负责工程项目的评优报奖。6）进行技术人

12、员的调配和管理。7）组织有关技术人员编制特殊部位、关键工序的施工方案，用于指导现场的施工。8）分析工程的结构及技术含量的要求，提出新技术、新工艺施工中的应用的实施方案。（3）施工员主要职责1）为工程项目经理提供施工中具体方案和建议，直接指挥生产。2）负责全施工过程中的生产、计划、劳动力调配、机械调配、材料供应，以及现场各工种和各施工单位的协调配合，负责现场安全生产、文明施工。3）组织编制工程项目施工组织设计，包括工程进度计划和技术方案，制订安全生产，保证工程质量和降低成本措施。4）编制工程作业计划，做好施工任务划分和现场组织层分解目标。5）对工程项目施工进行有效控制，执行有关技术规范和标准，积

13、极推广新技术在工程中的应用。（4）工长、安全员主要职责1）遵照有关管理规定和施工规范，按照生产进度计划组织好施工。2）组织各施工班组按计划完成生产任务，合理安排施工工序。3）做好现场机械设备及人员的调配工作。4）按时做好职工考勤报表。5）制定现场文明施工措施、组织创建文明工地。6）负责质量事故的定性处理及治理补救措施制定。7）负责本工程的安全生产工作，做好职工进场安全教育及班前、班后的安全教育。8）认真落实公司各项安全岗位责任制，做好安全检查记录。9）负责施工班组的安全交底工作，督促检查落实安全“三宝”的使用。参与安全事故的处理及分析。10）教育广大职工学习消防知识，爱护消防设施，做好消防设施

14、的定期检查和完善。（5）材料员库管员主要职责1）调查市场材料动态价格，考核材料质量，提供质量好又经济的各种工程材料，为降低工程成本把好第一关。2）组织生产物资采购、运输工作，其质量可靠，手续完备，及时入库。3）做好材料保管出库登记工作。配合财务组进行材料消耗核算。4）根据工程进度计划，充分利用有限资金，确保供应及时到位。5）对损坏设备及时检修，定期检查，确保正常生产。6）按照质量员的要求及时收集各种材料的出厂合格证。配合取样送检工作。7）保证工地正常供水、供电。（6）质量员主要职责1）对该工程的质量情况进行策划、计划、控制及监督管理。2）负责处理施工过程中的技术问题及工程质量的控制和检验验收。

15、3）负责分部、分项工程的技术交底工作。组织对分部、分项工程的评定，在施工过程认真执行“三检”制度，及时总结经验。4）认真组织落实公司及项目部的各项质量、技术管理制度办法、施工过程，严格按照图纸、现行施工规范、新技术、新工艺要求操作。5）负责各种原材料、半成品、成品的验收与检查，混凝土、砂石、防水材料等抽样送检工作。2.施工部署及总平面布置图2.1施工部署2.1.1施工现场准备若我单位中标，在与业主进行合同签订的同时，将开始施工现场准备工作，施工现场准备工作主要应做好以下几项工作：（1）复查和了解现场复查和了解现场的地形、地质、水源、电源、料源或料场、交通运输、通信联络以及环境及文物保护等有关情

16、况。现场踏勘，调查研究的主要事项：1）对施工有影响，需拆迁的各种建筑物、构筑物、杆线、管道和附属设施以及树木等；2）因施工影响沿线建筑物、构筑物、杆线、管道安全，需要加固保护的结构、数量和确切位置；3）了解沿线缺土、余土的地段和数量以及可供借土或弃土的地点；4）摸清沿线可利用的排水沟滨和下水道，及以往暴雨后的积水情况，以便考虑施工期间的排水措施；5）了解现场附近供水、供电、通讯设施、运输线路、场地及其它设施的情况；6）对外露的检查井、消防栓、人防通气孔等应在图上标明，以备核对，避免埋设或堵塞；7）了解沿线人员因施工受到的影响情况，以及车辆交通影响，以便提出安排方案。（2）确定工地范围根据施工图

17、纸和施工临时需要确定工地范围，及在此范围内有多少土地，哪些是永久占地、哪些是临时占地，并与业主有关人员到现场一一核实、绘出地界、设立标志。（3）清除现场障碍施工现场范围内的障碍如建筑物、坟墓、暗穴、水井、各种管线、道路等必须拆除或改建，以利施工的全面展开。（4）作好现场规划按照施工总平面图搭设工棚、仓库、加工棚；安装供水管线、架设供电和通信线路；设置料场、车场、小型砂浆搅拌站；修筑临时排水设施等。（5）道路安全畅通道路施工需要许多大型的车辆机械和设备，原有道路能否承受此种重载，需要进行调查、验算，不合要求的应作加宽或加固处理，保证道路安全畅通。（7）建现场临时试验室在项目经理部驻处，设立现场试

18、验室1间。并配备相应的试验设备人员，所有人员全部持证上岗，由公司中心试验室负责组织指导。提前委托省权威的试验机构进行砼配合比的选定。2.1.2技术准备第一批施工人员进驻现场后即开始技术准备工作，技术准备工作分为内业技术准备工作和外业技术准备工作。（1）内业技术准备工作主要包括：1）认真阅读、审核施工图纸，学习施工规范，编写审核报告；2）进行临时工程设计；3）编写实施性施工组织设计及质量计划；4）编写各种施工工艺标准、保证措施及关键工序作业指导书；5）结合工程施工特点，编写技术管理办法和实施细则；6）备齐必要的参考资料；7）对施工人员进行上场前的技术培训。（2）外业技术准备工作主要包括：1）现场

19、详细调查与地质水文踏勘；2）与业主办理现场桩橛交接手续，并进行复测与护桩；3）各种工程材料料源的调查与合格性测试分析并编写试验报告；4）各种仪器设备的测试计量和检验，并办理计量合格证书，进行状态标识；5）组织进行设计路基横断面复测；6）施工作业中所涉及的各种外部技术数据搜集。技术准备按时间进程分为前、中、后三个阶段，前期打基础，中期搞强化，后期抓完善，技术准备工作坚决做到：准备项目齐全，执行标准正确，内容完善齐备，超前计划布局，及时指导交底，重在检查落实。2.1.3场地清理施工人员进驻现场后立即开展场地清理工作，严格按照图纸所示及现场实际情况，清理工程地界范围内阻碍施工的各种构筑物、障碍物以及

20、原有路面拆除外运，按照建设单位和监理工程师意图积极主动的配合拆迁，为临时工程和主体工程施工创造条件。清理场地范围为施工需要的最小使用范围，同时处理好与周边人员的关系。2.1.4临时工程设施建设（1）施工道路对于本期工程建设范围内道路尚未建成，施工便道与业主协调，以保证材料运输以及施工机械出入顺畅。（2）施工用电、用水考虑到建设单位有能力提供本工程施工用水、用电，本工程施工用电从建设单位指定地点接引，作为自己的工程用电来源，采用TN系统供电（即三相五线制供电），同时自备1台200kw柴油发电机，在用电高峰期以及线路停电时应急之用。项目部计划日用水10t。项目经理部用水由甲方指定地点接引，供生产、

21、生活使用，同时备用洒水车1辆。（3）通讯联络项目部与建设单位采用程控电话沟通，与主要工点亦采用程控电话联系，全合同段共设程控电话2部，手机8部。（4）生产、生活用房生产用房设置在甲方指定位置，采用钢管石棉瓦，围护采用彩钢板。管理人员办公用房向学校租用，生活用房在校外就近租赁。（5）工地卫生、保健设施为保证施工人员和现场监理的身体健康，在工地设小型卫生保健室，配备常用药品和急救设备，以便在人员出现伤病的情况下，及时得到医治，同时加强同附近当地医院或卫生所的联系，必要时得到帮助。（6）文化、娱乐设施在施工驻地设文化、体育娱乐室，配置电视房、报刊杂志阅览室，有扑克、象棋、羽毛球等，更好的丰富广大施工

22、人员的业余生活。（7）工地临时排水设施建造工地生产房屋，应选择在雨季期间不受洪水影响的地方，并且地基高出原地面，在房屋四周设置排水沟，以便将场地内积水排入原有水系；同时更好的利用原有管线或在线路及施工便道两侧（或单侧）设置临时排水系统，以保证工程的正常进行。（8）工地污水和垃圾处理在生活区和施工区域内设垃圾箱，将其区域内的垃圾弃置在垃圾箱内并定期喷洒消毒药水，待箱满后用密封的垃圾罐车运到监理工程师指定的地点。工地污水应就近接引入原有污水管道，避免污水横流。（9）工地防火、防风、防爆安全设施工地临建房屋加设缆绳，并采用一些不易下滑重物压顶以防大风天气损坏房屋，危及人员安全，在施工现场采用一切有效

23、的防火与消防措施，配备一定数量的灭火器材，如干粉灭火器、砂桶、铁锹、高压喷水管等，并在施工机械车辆上也配备适当数量的手持灭火器。爆炸物品设专人昼夜看护，安装报警装置，在其存放区设栅栏或铁丝网进行围护。2.1.5施工配合2.1.5.1施工与业主及监理的配合（1）施工前应了解业主的相关规章制度，并教育施工人员应严格执行；（2）定期与业主及监理召开现场协调会，处理施工中遇到的问题。（3）在业主指定的地点安排临时库房，存放施工机具及材料，并自行负责安全。（4）及时将施工中的问题反馈给业主及监理，有些问题需协商解决。（5）将施工组织设计和专业施工方案提供给监理审核。（6）施工过程中应严格接受业主及监理的

24、监督。2.1.5.2施工与设计院的配合（1）施工前应仔细审阅图纸，及时向设计院提出图纸的疑问，并认真接受设计院的设计交底，彻底领悟设计意图。（2）及时将施工中的问题向设计院反映，寻求解决。根据施工经验可向设计院提出较好的建议。（3）严格按图施工，未经设计院的书面许可，不得擅自修改。2.1.6完工后的善后工作及维修服务我公司在以往大量的工程施工中，建立了一整套有系统的工程质量保修体系。我公司将在本工程的施工任务完成交工后，在合同规定的保修期内，实施“用户回访制”，定期了解交工工程的使用情况。如果发生质量问题做到随叫随到。选派资深技术人员和操作人员对质量问题进行分析讨论。制定施工方案并呈交建设单位

25、有关代表认可后，进行维修操作。对维修结果做到定期监控，并报公司相关部门备案。2.1.6.1完工后的善后工作工程施工结束后，大部分施工人员已撤离现场，项目部选择技术好、细心和责任心强，能胜任施工的多面手人员，带领他们留守施工现场，进行善后工作。善后工作主要有以下几个方面：工程收尾工作认真检查各施工项目的质量，有缺点的地方，限期整改、修整、对角落、接口的部位，尤其需要仔细检查。现场清洁工作内部初步验收。在以上工作完成后，应作内部验收，检查上述有缺点的地方是否已及时修整，力求在甲方、监督等有关部门验收时，能一次通过。填写竣工验收申请表，呈请甲方组织有关单位检查验收，并在验收证书上盖章。现场机具、余料

26、撤场。丈量实际工程量，进行成本核算，作为今后结算的参考资料。2.1.6.2完工后的维修服务在保修期内非人为因素造成的质量问题免费维修，易损配件免费更换，并提供工程质量跟踪保修服务卡，随叫随到。在保修期外，我司仍一如既往提供维修服务，对工程质量定期进行跟踪回访，如人为因素及不可抗力因素等引起的产品损坏，及时进行维修，仅收取材料工本费。为便于贵工程的维修工作，工程施工队结束后，我公司常备一支经验丰富的维修队伍，人数10 人左右，具体工种由管工、瓦工、普工及电工组成，维修队由公司直接领导负责，专职在本地区的工程项目的维修服务及质量回访。以确保维修服务优质、高效，随叫随到。2.2现场平面布置2.2.1

27、施工现场总体规划原则：布局合理，节省投资，减少用地，节省劳力，因地制宜，就地取材，方便施工，尽量利用既有设施。2.2.2平面规划主要内容：供电路线、施工用水、生产用房、材料堆放场、钢筋加工厂、搅拌站等。2.2.3施工用电现场由业主提供现场电源接口、动力、照明分线供电，采用“三级配电，二级漏电保护，按三相五线制”，布线方式采用架空线路，沿现场布置。2.2.4施工用水施工用水由业主指定地点接引。2.2.5搅拌站的布置本工程现场设立小型砂浆搅拌站，主要制备施工所需砂浆，搅拌站的位置布置在业主指定的空地上，其制备的砂浆通过机动翻斗车送到施工面。料场、水泥库布置在搅拌棚的旁边。2.2.6设施料场的布置考

28、虑到本工程施工地点位于校区内，为了减少污染，本工程道路所用的混凝土、3：7灰土及二灰碎石均采用商品混合料，所以在业主指定的空地上仅设置一小型料场供砂浆的拌制。设施料场布置在施工面的附近，设施料的运输通过机动翻斗车、平板车等运输，设施料场设有消防栓、灭火器等灭火器材。2.2.7施工现场临设布置施工现场生产用房：试验室、施工机械停放场、工具材料库、油料库、配电室等。3.施工方案3.1施工测量3.1.1测量放线开工前全面复测并固定路线的主要控制桩，有关中线、转点坐标、水准点及规划桩位等均由业主负责提供，并按设计线位进行施工放线。在道路直线段每20m设一中桩，弯道段每5-10m设一中桩。经复核无误后，

29、以中线为依据，放出路面的边线桩，用3寸长铁钉直线每10m一钉，弯道每5m一钉。对每一个放样铁钉位置进行高程测量，并计算出与设计高程的差值，经复核确认后，方可导线架设。排水管道每个10m设中心桩一个。并在检查井处、变换管径处、分支处均应设中心桩，必要时设置护桩或控制桩。排水管道放线抄平后，应绘制管线纵断面图，并做好详细的测量记录，记录清楚测量的日期、工作地点、工作内容以及司镜、记录、对点、拉线、扶尺的人员姓名，测量记录由专人保管，随时备查，并作为工程竣工的原始资料进入竣工文件。3.1.2临时水准点的设置和要求3.1.2.1临时水准点的设置开工前应根据设计图纸和由建设单位指定的水准点放设临时水准点

30、临时水准点应设置在不受施工影响的固定物体上（固定构筑物或埋设的混凝土桩上），并妥善保护，详细记录在测量手册上。3.1.2.2临时水准点的设置要求（1）开槽铺设管道的沿线临时水准点，每200m不宜少于一个；（2）施工设置的临时水准点、管道轴线控制桩、高程桩必须经过复核后方能使用，并在施工中经常校核；（3）临时水准点的设置应与观测点靠近，不应设在现场堆料或构筑物施工开挖处；（4）临时水准点应设置在交通要道、主要管道和挖填方范围以外，房屋和构筑物基础压力影响线以及机械震动范围以外。2.1.4施工测量的允许偏差施工测量的允许偏差应符合下列规定项 目允 许 偏 差水准测量高程闭合差平 地L(mm)导线

31、测量方位角闭合差 40（）导线测量相对闭合差1/3000直接丈量测距两次较差1/5000 注：L为水准测量闭合路线的长度（km）；3.2沟槽开挖工程本工程的排水先开挖沟槽。3.2.1沟槽断面BH1HDAB1C3.2.1.1沟槽开挖断面见下图沟槽开挖断面示意图沟槽开挖断面图说明：1、图示中B表示沟槽底部开挖宽度，B1表示沟槽上部开口宽度，H为沟槽开挖深度，槽壁的坡度=2H/（B1-B），坡度的大小应视具体的土质情况而定。2、图示中C表示堆土坡角距槽口上缘的距离，H1表示堆土的高度，图示中D表示堆土的宽度。3、图示中A+B1+C+D为整个作业带宽度，当沟槽底部宽度小于1000mm时，作业带宽控制在

32、10m13m之间。3.2.1.2沟槽断面的底部宽度控制 管道沟槽底部的开槽宽度，可按下式确定： B = D1 + 2（b1 + b2） 式中 B 沟槽底宽（mm）； D1管道结构的外缘宽度（mm）； b1管道一侧的工作面宽度，当管道结构的外缘宽度小于500mm时，金属管道一般取300mm，非金属管道一般取400mm。 b2管道一侧的支撑宽度，一般取150200mm。3.2.2沟槽开挖3.2.2.1一般要求（1）沟槽开挖宜分段快速施工，曝沟时间不宜太长，应立即在管道安装完毕及时验收，合格后立即回填；（2）挖好的沟槽，沟底应平整，沟边不塌方，沟槽应有足够的宽度，保证管沟砌筑或管道安装好后的中心线、

33、标高和坡度均能符合设计要求；（3）排水管道与建筑物、其他管道的水平净距，应根据建筑物基础的结构、路面种类、卫生安全 、管道埋深、管径、管材、施工条件、管内工作压力、管道上附属构筑物的大小及有关规定等条件确定。3.2.2.2沟槽开挖在管道工程施工中，沟槽开挖的工作量占整个工程的很大比重，应该合理的组织沟槽开挖。在本项目工程中，管沟采用机械开挖与人工开挖相结合，人工整形的施工方法，在部分机械不能到达的位置，采用人工开挖施工的方法。（1）机械开挖 1）机械开挖应严格控制标高，为防止超挖和扰动沟槽底面，开挖时槽底应预留0.20.3m的土层不开挖，待临铺管时再由人工清挖至设计标高。2）开挖时，应根据施工

34、测量的标高控制桩沿桩进行量测，随时提醒挖掘机司机控制开挖深度。3）沟槽开挖需要支撑时，挖土应与支撑相互配合，机械挖土时及时支撑，以免槽壁失稳导致坍塌。4）对地下管线和各种构筑物应尽可能临时迁移，如无法迁移，挖出必须外露，应采取拉、托等加固措施，同时对挖掘机司机作详细交底，如无把握，改用人工挖土。（2）人工开挖在机械无法施工的情况下，采用人工开挖。人工开挖沟槽，应集中人力尽快挖成，转入下一道工序施工。人工开挖沟槽时应注意以下事项：1）沟槽应分段开挖，并合理的确定开挖顺序和分层开挖深度。2）开挖人员不应分布过密，以间隔5m为宜，在开挖过程中和敞沟期间应保持沟壁完整，防止坍塌，必要时应支撑加固。3）

35、开挖的沟槽如不能立即铺管，应在沟槽预留0.150.2m的土层暂不开挖，待铺管时挖至设计标高。4）沟槽底不得超挖，如有局部超挖，应用相同的土壤填补，并夯实至接近天然密实度，或用砂、砂砾石填补。槽底遇有不宜清除的大石块，应将其凿至槽底以下不少于0.15m，再用砂土填补夯实。5）开挖沟槽遇有管道、电缆或其它构筑物时，应严加保护，并及时与有关单位联系，会同处理。（3）槽边堆土的有关规定和注意事项:1）沟槽开挖时，弃土若堆在槽边，沟槽每侧临时堆土或施加其它荷载时，应保证槽壁稳定且不影响施工。沟槽弃土应尽量堆在沟槽的一侧，如沟槽较深，可两侧堆土。堆土坡角距槽口上缘距离不宜小于0.8m，堆土高度不宜超过1.

36、5m。2）沟槽堆土不得影响建筑物、各种管线和其它设施的安全，不得掩埋消火拴、管道闸阀、雨水口、量测标志以及各种地下管道的井盖，以免影响正常使用。（4）沟槽开挖注意事项1）沟槽开挖时，应向施工人员进行详细的技术交底，内容一般包括挖槽断面、堆土位置、地下情况、安全要求等。2）挖土机械应保持良好的工作状态，挖槽是为了确保槽底土壤不被扰动和破坏，开挖时应在设计槽底高程以上预留20mm左右不挖，此层用人工清除。3）在学校内开挖沟槽，应在沟槽两端设立安全设施和警告标志，如护栏、路障、危险旗，在夜晚悬挂红灯。（5）沟槽开挖的质量标准1）不扰动天然地基或地基处理符合设计要求；2）槽壁平整，边坡坡底符合施工设计

37、的规定；3）槽底不得受水浸湿或受冻；3.2.3沟槽支撑支撑是防止沟槽土壁坍塌的一种临时挡土结构。一般情况下，沟槽土质较差、深度较大而又挖成直槽时均应支设支撑。本工程中在靠近建筑物附近进行管道施工时应视情况考虑是否加设支撑。3.2.3.1沟槽支撑形式和适用范围（1）支撑形式：沟槽支撑一般由木材或钢材制作。支撑形式有横撑、竖撑和板桩撑等。横撑分断续式水平撑（疏撑）和连续式水平撑（密撑）两种，疏撑是撑板之间有间距，分单板撑、井字撑和稀撑；密撑是各种撑板间紧密相接。（2）支撑的适用范围横撑：横撑用于土质较好，地下水量较小的沟槽；坚撑：在土质较差，地下水较多或散砂中开挖时，采用坚撑；板桩撑：常用于地下水

38、严重、有流砂的弱饱和土层中。支撑的支搭方法见附图：沟槽支撑形式（a）连续式水平支撑；（b）连续式水平支撑；（c）断续式水平支撑；（d）竖撑； （e）板桩撑； （f）部分支撑法3.2.3.2拆撑沟槽内的施工过程全部完成后，应将支撑拆除。拆撑施工的注意事项如下：（1）拆撑时应边回填土边拆除，拆除时必须注意安全；（2）竖撑拆除时，一般先填土至下层撑木底面，再拆除下撑，然后还土至半槽，再拆除上撑，拔出木桩或板桩。竖撑板或板桩一般采用导链或吊车拔出；（3）水平撑拆除时，先松动最下一层的横撑，抽出最下一层撑板，然后回填土，回填完毕后再拆除上一层撑板，依次将撑板全部拆除，最后将立木拔出，如果一次拆撑有危险时

39、必须进行倒撑，即另用撑木将上半槽撑好后，再拆除原有支撑；（4）拆撑前应仔细检查沟槽两边的建筑物、电杆及其它外露管道等是否安全，必要时应进行加固。3.2.3.3沟槽支撑注意事项（1）撑板必须随挖土深度及时安装，雨季施工不得空槽过夜；（2）撑板应均匀地与槽壁紧贴，当有空隙时用土填实；（3）撑板必须牢固可靠，并应经常检查，发现松动及时加固；（4）在软土或其它不稳定土层中采用撑板支撑时，开始支撑的开挖沟槽不得超过1.0m。以后，挖深与支撑交错进行，每次交替的深度宜为0.40.8m；（5）劈裂、腐朽的木料不得作为支撑材料；（6）采用木料支撑时，横撑应在垂直垫板上，横撑端下方应钉在木托上；在水平垫板上，

40、横撑端应用铁抓钉与水平托板钉牢，且横撑端头下方以亦钉木托；（7）上下沟槽应设安全梯，严禁攀登横撑。3.3沟槽回填3.3.1排水管道施工完毕并经验收合格后，沟槽应及时回填。回填前，应符合下列规定：（1）预制管铺设管道的现场浇筑混凝土基础强度，接口抹带或预制构件现场装配的接缝水泥砂浆强度不应小于5Nmm2（2）现场浇筑混凝土管渠的强度应达到设计规定；（3）混合结构的矩形管渠或拱形管渠，其砖石砌体水泥砂浆强度应达到设计规定；当管渠顶板为预制盖板时，并应装好盖板；3.3.2沟槽的回填，除设计文件另有规定外，应符合下列规定：（1）槽底至管顶以上50cm 范围内，不得含有机物、冻土以及大于50mm 的砖、

41、石等硬块；在接口处、防腐绝缘层或电缆周围，应采用细粒土回填。（2）采用石灰土、砂、砂砾等材料回填时，其质量要求应按设计规定执行。3.3.3回填土的含水量，宜按土类和采用的压实工具控制在最佳含水量附近。3.3.4 回填土的每层虚铺厚度，应按采用的压实工具和要求的压实度确定。对一般压实工具，铺土厚度可按表1中的数值选用。回填土每层虚铺厚度 表1压实工具虚铺厚度(cm)木夯、铁夯20蛙式夯、人力夯2025压路机2030振动压路机403.3.5回填土每层的压实遍数，应按要求的压实度、压实工具、虚铺厚度和含水量，经现场试验确定。3.3.6当采用重型压实机械压实或较重车辆在回填土上行驶时，管道顶部以上应有

42、一定厚度的压实回填土，其最小厚度应按压实机械的规格和管道的设计承载力，通过计算确定。3.3.7沟槽回填时，应符合下列规定：（1）砖、石、木块等杂物应清除干净；（2）采用明沟排水时，应保持排水沟畅通，沟槽内不得有积水；（3）采用井点降低地下水位时，其动水位应保持在槽底以下不小于O5m。3.3.8回填土或其他回填材料运入槽内时不得损伤管节及其接口，并应符合下列规定：（1）根据一层虚铺厚度的用量将回填材料运至槽内，且不得在影响压实的范围内堆料；（2）管道两侧和管顶以上50cm 范围内的回填材料，应由沟槽两侧对称运入槽内，不得直接扔在管道上；回填其他部位时，应均匀运人槽内，不得集中推入；（3）需要拌和

43、的回填材料，应在运入槽内前拌和均匀，不得在槽内拌和。3.3.9沟槽回填土或其他材料的压实，应符合下列规定：（1）回填压实应逐层进行，且不得损伤管道；（2）管道两侧和管顶以上50cm 范围内，应采用轻夯压实，管道两侧压实面的高差不应超过30cm。（3）管道基础为土弧基础时，管道与基础之间的三角区应填实。压实时，管道两侧应对称进行，且不得使管道位移或损伤；（4）分段回填压实时，相邻段的接茬应呈接梯形，且不得漏夯；（5）采用木夯、蛙式夯等压实工具时，应夯夯相连；采用压路机时，碾压的重叠宽度不得小于20cm；（6）采用压路机、振动压路机等压实机械压实时，其行驶速度不得超过2kmh。3.3.10管道沟槽

44、位于路基范围内时，管顶以上25cm 范围内回填土表层的压实度不应小于87%，其他部位回填土的压实度应符合表2的规定。3.3.11管道两侧回填土的压实度应符合下列规定：（1）对混凝土、钢筋混凝土和铸铁圆形管道，其压实度不应小于90%；对钢管道，其压实度不应小于95%；沟槽回填土作为路基的最小压实度 表2由路槽底算起的深度范围(cm)道路类别最低压实度(%)重型击实标准轻型击实标准80快速路及主干路9598次干路9395支路909280150快速路及主干路9395次干路9092支路8790150快速路及主干路8790次干路8790支路8790注：（1）表中重型击实标准的压实度和轻型击实标准的压实度

45、分别以相应的标准击实试验法求得的最大干密度为100；（2）回填土的要求压实度，除注明者外，均为轻型击实标准的压实度(以下同)。（2）有特殊要求管道的压实度，应按设计文件执行；（3）当沟槽位于路基范围内，且路基要求的压实度大于上述有关款的规定时，按本规范相关条款执行。3.3.12当管道覆土较浅，管道的承载力较低，压实工具的荷载较大，或原土回填达不到要求的压实度时，可与设计单位协商采用石灰土、砂、砂砾等具有结构强度或可以达到要求的其他材料回填。3.3.13处于绿地内的沟槽回填土，表层50cm 范围内不宜压实，但可将表面整平，并宜预留沉降量。3.3.14管道沟槽回填土，当原土含水量高且不具备降低含水量条件
