见证取样培训学习心得体会共17篇.docx

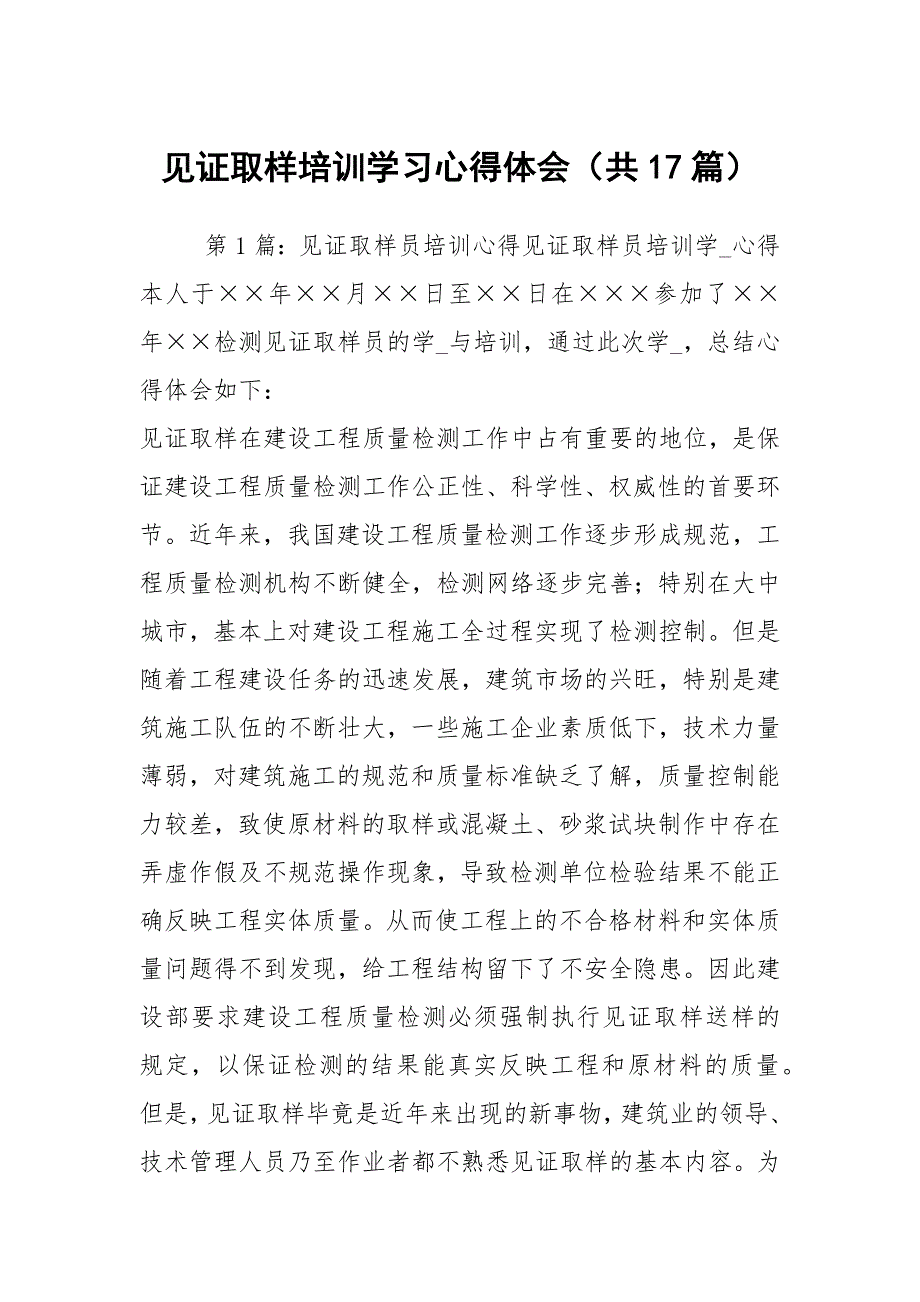

1、见证取样培训学习心得体会（共17篇） 第1篇：见证取样员培训心得见证取样员培训学_心得本人于年月日至日在参加了年检测见证取样员的学_与培训，通过此次学_，总结心得体会如下：见证取样在建设工程质量检测工作中占有重要的地位，是保证建设工程质量检测工作公正性、科学性、权威性的首要环节。近年来，我国建设工程质量检测工作逐步形成规范，工程质量检测机构不断健全，检测网络逐步完善；特别在大中城市，基本上对建设工程施工全过程实现了检测控制。但是随着工程建设任务的迅速发展，建筑市场的兴旺，特别是建筑施工队伍的不断壮大，一些施工企业素质低下，技术力量薄弱，对建筑施工的规范和质量标准缺乏了解，质量控制能力较差，致使

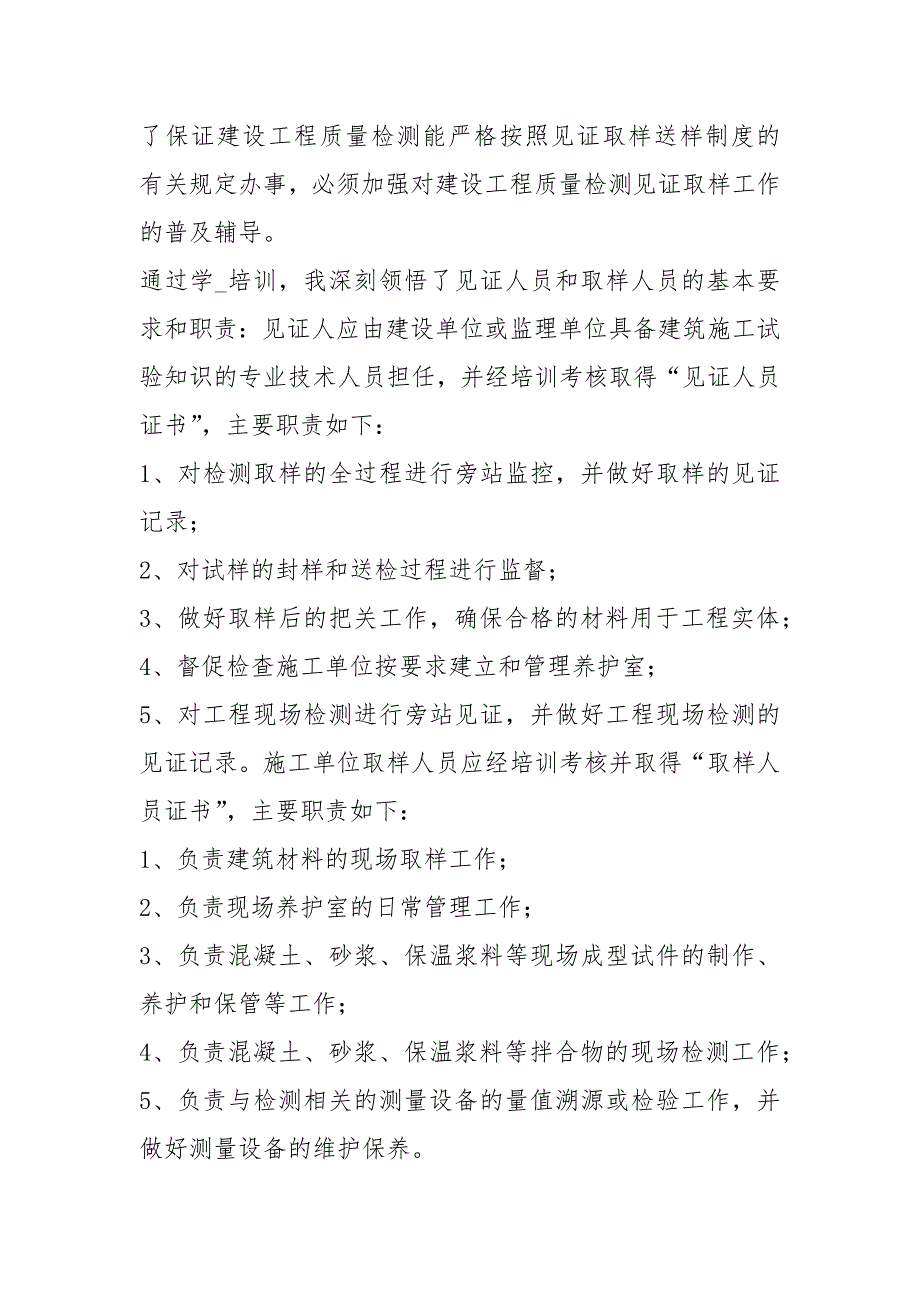

2、原材料的取样或混凝土、砂浆试块制作中存在弄虚作假及不规范操作现象，导致检测单位检验结果不能正确反映工程实体质量。从而使工程上的不合格材料和实体质量问题得不到发现，给工程结构留下了不安全隐患。因此建设部要求建设工程质量检测必须强制执行见证取样送样的规定，以保证检测的结果能真实反映工程和原材料的质量。但是，见证取样毕竟是近年来出现的新事物，建筑业的领导、技术管理人员乃至作业者都不熟悉见证取样的基本内容。为了保证建设工程质量检测能严格按照见证取样送样制度的有关规定办事，必须加强对建设工程质量检测见证取样工作的普及辅导。通过学_培训，我深刻领悟了见证人员和取样人员的基本要求和职责：见证人应由建设单位或

3、监理单位具备建筑施工试验知识的专业技术人员担任，并经培训考核取得“见证人员证书”，主要职责如下：1、对检测取样的全过程进行旁站监控，并做好取样的见证记录；2、对试样的封样和送检过程进行监督；3、做好取样后的把关工作，确保合格的材料用于工程实体；4、督促检查施工单位按要求建立和管理养护室；5、对工程现场检测进行旁站见证，并做好工程现场检测的见证记录。施工单位取样人员应经培训考核并取得“取样人员证书”，主要职责如下：1、负责建筑材料的现场取样工作；2、负责现场养护室的日常管理工作；3、负责混凝土、砂浆、保温浆料等现场成型试件的制作、养护和保管等工作；4、负责混凝土、砂浆、保温浆料等拌合物的现场检测

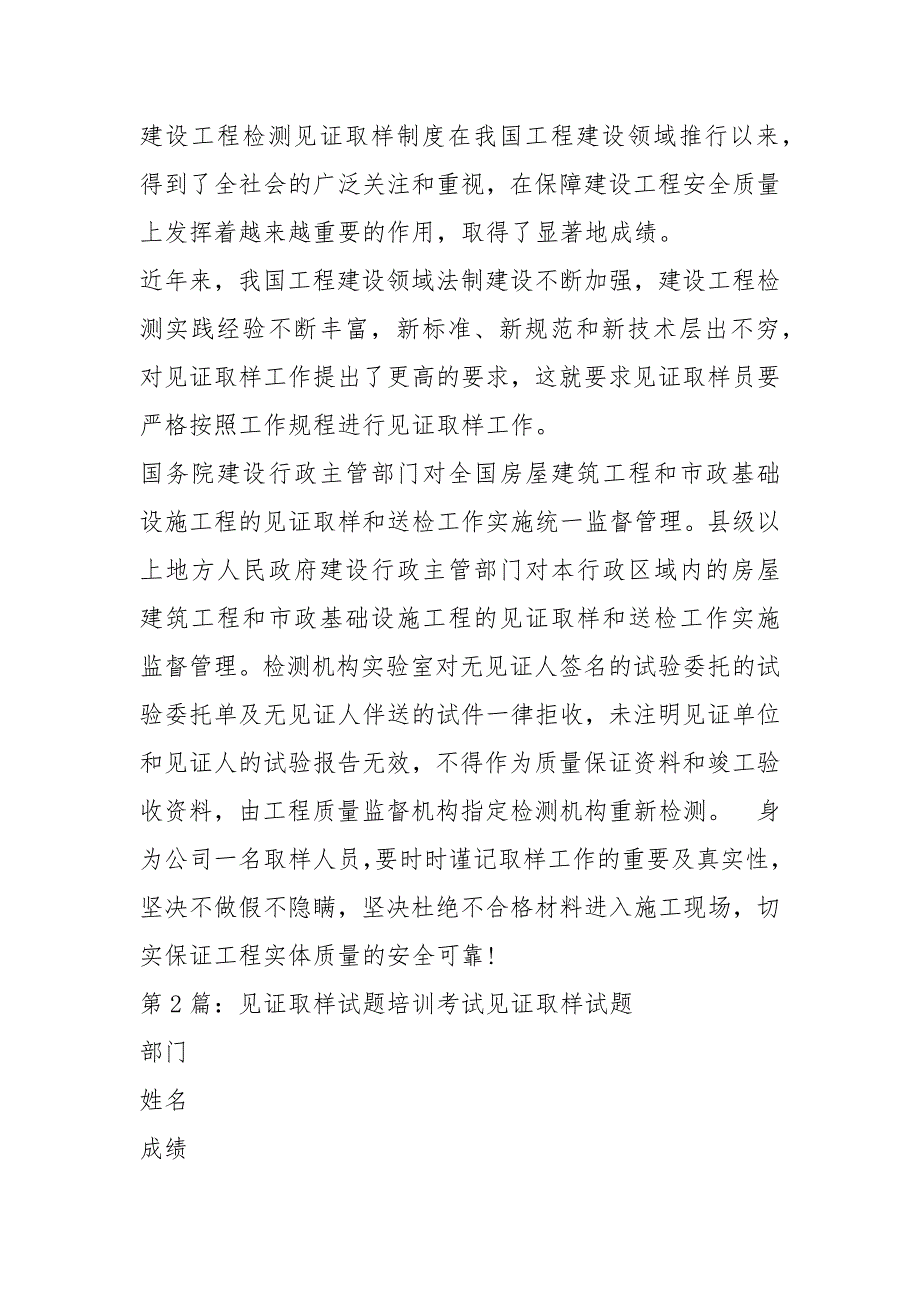

4、工作；5、负责与检测相关的测量设备的量值溯源或检验工作，并做好测量设备的维护保养。建设工程检测见证取样制度在我国工程建设领域推行以来，得到了全社会的广泛关注和重视，在保障建设工程安全质量上发挥着越来越重要的作用，取得了显著地成绩。近年来，我国工程建设领域法制建设不断加强，建设工程检测实践经验不断丰富，新标准、新规范和新技术层出不穷，对见证取样工作提出了更高的要求，这就要求见证取样员要严格按照工作规程进行见证取样工作。国务院建设行政主管部门对全国房屋建筑工程和市政基础设施工程的见证取样和送检工作实施统一监督管理。县级以上地方人民政府建设行政主管部门对本行政区域内的房屋建筑工程和市政基础设施工程的

5、见证取样和送检工作实施监督管理。检测机构实验室对无见证人签名的试验委托的试验委托单及无见证人伴送的试件一律拒收，未注明见证单位和见证人的试验报告无效，不得作为质量保证资料和竣工验收资料，由工程质量监督机构指定检测机构重新检测。 身为公司一名取样人员，要时时谨记取样工作的重要及真实性，坚决不做假不隐瞒，坚决杜绝不合格材料进入施工现场，切实保证工程实体质量的安全可靠!第2篇：见证取样试题培训考试见证取样试题部门姓名成绩一、填空题（每题1分，共10分）1对同一水泥，如负压筛法与水筛法测定的结果发生争议时，应以_为准。2按最新的水泥胶砂强度检验方法（ISO法）规定，试件在_的水中养护，抗压强度试件的受

6、压面积为_ _平方毫米。3当粗骨料最大粒径为50mm时，水泥混凝土抗压强度试件尺寸应为_mm的立方体。4为保证混凝土的耐久性，在混凝土配合比设计中要控制_和_。5在混凝土配合比设计中，单位用水量是根据_、_查表确定。6.就试验条件而言，影响混凝土强度的因素主要有_、_和_。7称取堆积密度为1600kg/m3的干碎石600g，浸水24小时后称其水中质量为381g，则该砂的视密度为_，空隙率为_%（w取1）。8在保证混凝土强度不降低及水泥用量不变的条件下，改善混凝土拌和物的工作性最有效的方法是_ _，另外还有_等方法。9砂子的细度模数反映砂子_的粗细程度。10低碳钢受拉时，钢材应力应变曲线分为四个

7、阶段：弹性阶段、颈缩阶段。二、单项选择题（每小题1分，共10分）1袋装水泥的取样应以同一水泥厂、同期到达、同品种、同标号的不超过（ ）吨为一个取样单位，随机从（ ）个以上不同部位的袋中取等样品水泥经混拌均匀后称取不少于（ ）kg。A.300，10，20； B.200，10，12； C.200，20，12； D.200，30，122沸煮法主要是检验水泥中是否含有过量的游离（ ）。 A.Na2O； B.CaO； C.MgO； D.SO33每批热轧带肋钢筋拉伸试验和冷弯试验的试件数量分别为( ) A.2和1； B.2和2； C.1和2； D.3和3 4混凝土用砂应尽量采用（ ）的砂。A.空隙率小；

8、B.总表面积小； C.总表面积大； D.空隙率和总表面积均较小5普通混凝土的强度等级是以具有95%保证率的（ ）天的标准尺寸立方体抗压强度代表值来确定的。A.3，7，28； B.3，28； C.7，28； D.28 6.在设计混凝土配合比时，配制强度要比设计要求的强度等级高，提高幅度的多少，取决于（ ）设计要求的强度保证率；对坍落度的要求；施工水平的高低； 设计要求的强度保证率和施工水平的高低 7一水泥28天6个胶砂抗压强度试件的测值分别为35.0，41.0，43.0，42.0，46.0，39.0（单位：MPa），那么该水泥28天的强度为（ ）。A43MPa；B41MPa；C42.2MPa；D

9、该组试件作废.8细集料的体积随含水率的增大而（ ）。A.减小； B.增大； C.先增大后减小； D.先减小后增大9、用雷氏夹法测水泥的安定性，沸煮时指针朝向正确的是（ ）。 A朝下；B水平悬空；C朝上；D以夹子能稳定放置为准10下列属于改善混凝土拌合物流变性能的外加剂的是( )。 A.缓凝剂； B.减水剂； C.早强剂； D.速凝剂三、多项选择题（每小题2分，共20分）1以下环境符合混凝土试块标养的条件为（）。A22、98%；B20、90%； C22、85%； D18、99%；2下列哪些类型的钢筋（丝）需做反复冷弯试验？( )A精轧螺纹钢； B.钢铰线； C.矫直回火钢丝； D.刻痕钢丝3水泥

10、凝结时间用小时（h）和分 (min)表示，下述几种表示方法正确的是（）。 A5小时，20分； B5h20min； C5：20； D5h,20min。4砂中云母含量过大，会影响混凝土拌和物和硬化混凝土的什么性质（）。 A拌和物和易性； B保水性； C抗冻性； D抗渗性。 5下列四个指标中，那一个不满足规范要求时水泥则为废品（ ） A、烧失量；B、不溶物；C、初凝时间；D、终凝时间 6下列指标中，判定水泥为不合格产品的指标有（）。 ASO3含量； B包装标志中无水泥品种； C生产者名称不详； D出厂期过长。7对编号为A、B、C、D的四个雷氏夹进行用前标定，由下结果写出可用夹的编号（）。A2x=17

11、5mm； B2x=14.8mm； C2x=20.5mm； D2x=16.6mm。 8试饼法检验水泥的安定性时，试饼成型后（ ）放入煮沸箱中沸煮。 A立即；B养护箱中养护12h后；C养护箱中养护24h；D养护箱中养护3d；9、立方体抗压强度的含义包括（ ）。A按标准制作的150mm的立方体试件；B标准养护至28天；C按标准方法测得的抗压强度值；D按规定方法的换算值。10集料试验中折算成SO3含量来测试的物质是（）。A氧化硫； B硫化物； C硫铁矿； D硫酸盐。四、判断题（对打“”，错的打“”）（每小题1分，共10分）1、衡量钢材抵抗脆性破坏的力学性能指标是强度。 （ ）2、用高强度等级水泥配制

12、低强度等级混凝土，不但能减少水泥的用量，混凝土的强度能得到保证，而且混凝土的耐久性也会变好。（）3、两种砂子的细度模数相同，它们的级配不一定相同。（）4、水泥混凝土所用粗集料限制活性SiO2的目的是为了提高水泥与石料的粘结力。 （）5、若砂试样的筛分曲线落在规定的三个级配区的任一个区中，则无论砂子的细度模数是多少，其级配和粗细程度都是合格的，适宜于配制混凝土。（）6、同一材料在进行强度试验时，加荷速度快者较加荷速度慢者的试验结果值偏大。（）7、测定水泥标准稠度用水量是为了确定水泥混凝土的拌和用水量。（）8、重复性试验是对取样代表性的检验，而再现性是对实验所用仪器设备的检验。（）9、砂率的大小主

13、要影响水泥混凝土的工作性，对强度的影响较小。（）10、集料和混凝土的抗冻性都可以用硫酸钠坚固法来间接评价。（）五、简答题（共35分）1、试述影响混凝土抗压强度的主要因素。（10分）2、砂子筛分曲线位于级配范围曲线图中的1区、2区、3区说明什么问题？三个区以外的区域又说明什么？配制混凝土，选用哪个区的砂好些？为什么？（10分）3、1、某混凝土计算配合比经调整后各材料的用量为：425R普通硅酸盐水泥4.5kg，水2.7kg，砂9.9kg，碎石18.9kg，又测得拌和物密度为2.38kg/L，试求：1）每m3混凝土的各材料用量；2）当施工现场砂子含水率为3.5%，石子含水率为1%时，求施工配合比；3

14、如果把实验室配合比直接用于施工现场，则现场混凝土的实际配合比将如何变化？对混凝土的强度将产生什么影响。（10分）4、水泥、水泥砼的抗压、抗折试验结果的处理方法。（5分）六、分析题（共15分）一水泥用水洗法试验细度不合格，用负压筛法试验细度合格，其安定性用试饼法试验为合格，用雷氏夹法试验不合格，就细度和安定性而言，该水泥应判定为合格产品、不合格产品还是废品，为什么？（15分）第3篇：材料见证取样培训教材第一章建设工程质量检测见证取样和送样制度 国务院建设工程质量管理条例第三十一条规定：施工人员对涉及结构安全的试块、试件以及有关材料，应当在建设单位或者工程监理单位监督下现场取样，并送具有相应资质

15、等级的质量检测单位进行检测。一、取样 是指依据有关技术标准、规范及采购合同的要求，按规定的取样方法、规定的批量从检验（测）对象中抽取与批量相匹配数量，具有代表性样品的过程。二、送样 是指取得样品后将试样（经加工或未加工的样品）从现场移交给有检测资格的单位承检的全过程。三、见证取样和送样制度 是指在建设监理单位或建设单位见证下，对进入施工现场的有关建筑材料，由施工单位专职材料试验人员在现场取样或制作试件后，送至符合资质资格管理要求的试验室进行试验的一个程序。四、见证取样送样的范围 根据建设部房屋建筑工程和市政基础设施工程实行见证取样和送检的规定建建（_）211号中第六条的规定，对下列试块、试件和

16、材料实施见证取样和送样。1、用于承重结构的混凝土试块；2、用于承重墙体的砌筑砂浆试块；3、用于承重结构的钢筋及连接接头试件；4、用于承重墙的砖和混凝土小型砌块；5、用于拌制混凝土和砌筑砂浆的水泥；6、用于承重结构的混凝土中使用的掺加剂；7、地下、屋面、厕浴间使用的防水材料；8、国家规定必须实行见证取样和送检的其他试块、试件和材料。四、见证取样和送样的程序1、建设单位应向工程检测单位递交“见证单位和见证人员授权书”。授权书应写明本工程现场委托的见证单位和见证人员姓名，以便质检机构和检测单位检查核对。2、施工单位取样人员按照取样和送样计划在现场进行原材料取样和试块制作时，见证人员必须在旁见证。3、

17、见证人员应对试样进行监护，并和施工单位取样人员一起将试样送至检测单位或采取有效的封样措施送样。4、检测单位在接受委托检验任务时，须有送检单位填写的委托单，见证人员应在检验委托上签名。5、检测单位应在检验报告单备注栏中注明见证单位和见证人员姓名，经检测有试样不合格情况，首先要通知工程见证单位。五、见证人员的基本要求：1、必须具备见证人员资格： a、见证人员应是本工程建设单位或监理单位人员。 b、必须具备初级以上技术职称或具有建筑施工专业知识。 c、经培训考核合格，取得“见证人员证书”。2、必须具有建设单位见证人书面授权书。3、必须向检测单位递交见证人书面授权书。4、见证人员的基本情况由（自治区、

18、直辖市）检测中心备案，每隔五年换一次证。6、见证人员的职责：1、取样时，见证人员必须在现场进行见证。2、见证人员必须对试样进行监护。3、见证人员必须和施工人员一起将试样送至检测单位。4、有专用送样工具的工地，见证人员必须亲自封样。5、见证人员必须在检验委托单上签字，并出示“见证人员证书”。6、见证人员对试样的代表性和真实性负有法定责任。第二章 混凝土 第一节 混凝土原材料 混凝土原材料主要包括：水泥、掺合料（粉煤灰、矿渣粉等）、骨料（砂、石）、外加剂、水。 水泥 依据通用硅酸盐水泥分类标准水泥可分为：硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥

19、一、依据标准 GB175- 通用硅酸盐水泥 GB12573- 水泥取样方法GB50204- 混凝土结构工程施工质量验收规范二、检测项目 水泥进场检验项目 水 泥 名 称 进 场 检 测 项 目 强度、安定性、凝结时间、不溶物、硅酸盐水泥 烧失量、氧化镁、三氧化硫、氯离子、细度、碱含量 强度、安定性、凝结时间、烧失量、普通硅酸盐水泥 氧化镁、三氧化硫、氯离子、细度、碱含量 矿渣硅酸盐水泥 火山灰硅酸盐水泥 强度、安定性、凝结时间、氧化镁、粉煤灰硅酸盐水泥 三氧化硫、氯离子、细度、碱含量 复合硅酸盐水泥三、进场验收组批1、水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强

20、度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国家标准通用硅酸盐水泥GB175等的规定。2、当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。3、钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥。4、建筑工程使用水泥的验收批，应按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，每批抽样不少于一次。袋装不超过200t为一批，散装不超过500t 为一批。四、取样方法和数量1、袋装水泥：在袋装水泥场取样，应采用袋装水泥取样器，随机选择20个以上不同的部位，将取样管插入水泥适当深度，用大拇指按住气孔，小心抽出取

21、样器，每次的样品应等量。将所取水泥充分混合均匀后放入洁净、干燥、不易受污染的防潮容器中。2、散装水泥：在散装水泥运输车罐中取样，应采用散装水泥取样器，在适当位置插入一定深度，关闭后小心抽出。将从不少于3个车罐不同部位所取水泥样品充分拌合均匀后放入洁净、干燥、不易受污染的防潮容器中。3、送检水泥取样数量应不少于12kg。五、判定所检项目强度、安定性、凝结时间、不溶物、烧失量、氧化镁、三氧化硫、氯离子中的任一项不符合本标准规定时，判定为不合格品。 粉 煤 灰、矿渣粉 依据用于水泥和混凝土中的粉煤灰分类标准，粉煤灰可分为：I级、II级、III级三个等级。 依据用于水泥和混凝土中的粒化高炉矿渣粉分类标

22、准，矿渣粉可分为：S105级、S95级、S75级三个级别。一、依据标准GB/T1596- 用于水泥和混凝土中的粉煤灰JGJ28-86 粉煤灰在混凝土和砂浆中的应用技术规程 GBJ146-1990 粉煤灰混凝土应用技术规程 GB/T18046- 用于水泥和混凝土中的粒化高炉矿渣粉二、检测项目 粉煤灰检测项目：1）细度、2）需水量比、3）烧矢量、4）含水量、5）三氧化硫含量 6）游离氧化钙 7）安定性 8）碱含量 矿渣粉检测项目：1）密度、2）比表面积、3）活性指数、4）含水量、5）三氧化硫含量三、进场验收组批 以相同等级，同一出厂，同一规格，连续大批量进入施工现场200t为一批，不足200t亦按

23、一批验收。四、取样方法和数量取样方法按GB12573进行。取样应有代表性，可连续取，也可从10个以上不同部位取等量样品，混合均匀，按四分法取出比试验用量大一倍的试样，总量至少3Kg。将所取样品充分混合均匀后放入洁净、干燥、不易受污染的防潮容器中。五、不合格品判定 拌制混凝土和砂浆用粉煤灰，试验结果符合验收技术要求时为等级品。若其中任何一项不符合要求，允许在同一编号中重新加倍取样进行全部项目的复检，以复检结果判定，复检结果不符合验收要求的为不合格品。 拌制混凝土和砂浆用矿渣粉，试验结果符合验收技术要求时为等级品。若其中任何一项不符合要求，允许在同一编号中重新加倍取样进行不合格项目的复检，以复检结

24、果判定，复检结果不符合验收要求的为不合格品。 建筑用砂、石一、依据标准 GB/T14684- 建筑用砂 GB/T14685- 建筑用卵石、碎石 GB50204- 混凝土结构工程施工质量验收规范二、检测项目1、砂的检测项目： 出厂检验天然砂：1）颗粒级配、细度模数；2）含泥量、泥块含量；3）松散堆积密度；4）云母含量。 人工砂：1）颗粒级配、细度模数；2）泥块含量、石粉含量；3）松散堆积密度；4）坚固性。 型式检验 1）颗粒级配；2）含泥量、泥块含量、石粉含量；3）有-害物质（云母、轻物质、有机物、硫化物及硫酸盐、CI）；4）坚固性（坚固性指标、压碎指标）；5) 碱集料反应（根据双方商定检验）。

25、2、卵石（碎石）检测项目: 出厂检验：1）颗粒级配；2）含泥量；泥块含量； 3）针片状含量。 型式检验：1）颗粒级配；2）含泥量；泥块含量； 3）针片状含量；4）有害物质（有机物、硫化物及硫酸盐含量）；5）坚固性；6）强度（岩石抗压强度、压碎指标）7) 碱集料反应（根据双方商定检验）。三、进场验收组批 应以在施工现场堆放的同产地，同规格砂石料分批验收，以400立方米或600吨为一验收批，不足上述数量者以一批计。对于一次进场数量较少，且随进随用者，当质量比较稳定时，可以一个月为一周期以400立方米或600吨为一检验批，不足者亦为一个批次进行抽检。四、取样方法和数量1、在皮带输送机上取样时应在皮带

26、输送卸料端，用接料器定时抽取近似等量砂4份或石子8份组成一组试验样品。2、在料堆上取样时，在料堆的顶部、中部和底部选择分部均匀的取样部位，取样前先将取样部位表层铲除，然后从不同部位抽取近似等量的砂8份或石子15份组成一组试验样品，试样60kG。3、试样的人工缩分：将所取每组样品置于平板上，在自然含水状态下拌和均匀，并堆成厚度约为20mm的“圆饼”，然后沿互相垂直的两条直径把“圆饼”分成大致相等的4份，取其对角的两份重新拌匀，再堆成“圆饼”，重复上述过程，直至缩分后的材料量略多于进行试验的必需的数量为止。4、单项试验的最少取样数量应符合下表规定。做几项试验时，如确能保证试样经一项试验后不致影响另

27、一项试验的结果，可用同一试样进行几项不同的试验。 砂单项试验取样数量 （kg） 序号 试验项目 最少取样数量 1 颗粒级配 4.4 2 含泥量 4.4 3 石粉含量 6.0 4 泥块含量 20.0 5 云母含量 0.6 6 轻物质含量 3.2 7 有机物含量 2.0 8 硫化物与硫酸盐含量 0.6 9 氯化物含量 4.4 天然砂 8.0 10 坚固性 人工砂 20.0 11 表观密度 2.6 12 堆积密度与空隙率 5.0 13 碱集料反应 20.0 石单项试验取样数量 （kg） 序不同最大粒径（mm）下的最少取样量 试验项目 号 9.5 16.0 19.0 26.5 31.5 37.5 63

28、0 75.0 1 颗粒级配 16.0 19.0 25.0 31.5 37.5 63.0 80.0 9.5 2 含泥量8.0 24.0 24.0 40.0 40.0 80.0 80.0 8.0 8.0 24.0 24.0 40.0 40.0 80.0 80.0 8.0 3 泥块含量 4.0 8.0 12.0 20.0 40.0 40.0 40.0 1.2 4 针片状颗粒含量 5 有机物含量 6 硫酸盐、硫化物含量 按试验要求的粒级和数量取样 7 坚固性 8 岩石抗压强度 随机选取完整石块锯切或钻取成试验用品9 压碎指标值 按试验要求的粒级和数量取样 10 表观密度8.0 8.0 8.0 8.0

29、 12.0 16.0 24.0 24.0 11 堆积密度与空隙率 40.0 40.0 40.0 40.0 80.0 80.0 120 12020.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 12 碱集料反应五、判定 砂检测项目颗粒级配、含泥量、泥块含量、石粉含量、有害物质、坚固性及石子检测项目颗粒级配、含泥量、泥块含量、针片状含量，有害物质、坚固性、强度、压碎指标若有一项性能不符合相应类别要求，则应从同一批产品中加倍取样，对不符合标准要求的项目进行复检。复检后，该项指标符合要求时可判定为合格，否则判定不合格。 外 加 剂一、依据标准 GB8076- 混凝土外加剂G

30、B8077-_ 混凝土外加剂匀质性试验方法GB50119- 混凝土外加剂应用技术规程二、检测项目 掺外加剂硬化混凝土性能及匀质性能检测。三、进场验收组批 生产厂应根据产量和生产设备条件，将产品分批编号，掺量大于1%（含1%）同品种的外加剂每一编号为100t,掺量小于1%的外加剂每一编号为50t，不足100t或50t的也可按一个批次计，同一编号的产品必须是混合均匀的。四、取样方法和数量 每批取样量不少于0.2t水泥所需用的外加剂量。每一编号从三个或更多的位置取得的试样应充分混匀，分为两等份，一份按GB8076标准规定方法与项目进行试验；另一份要密封保存半年，以备有疑问时交国家指定的检验机构进行复

31、验或仲裁。五、判定 产品经检验，匀质性和掺外加剂硬化混凝土性能必须符合标准规定要求，否则判定不合格。如供方有异议，可进行复验，复检采用封存样进行型式检验。 水 混凝土用水是混凝土拌合用水和混凝土养护用水的总称。包括：地表水、地下水、再生水、海水等。一、依据标准JGJ63- 混凝土用水标准二、检测项目PH值、不溶物、可溶物、氯离子含量、硫酸根离子含量、碱含量、凝结时间、水泥胶砂强度；混凝土养护用水可不捡验不溶物、可溶物。三、取样方法1、水质检验水样不少于5升，采集水样的容器应无污染，容器应用待检水冲洗三次再罐装，并应密封待用。2、地表水应在水域的中部取样；地下水和再生水应在管道的终端采集。四、取

32、样频率1、地表水每6个月检验一次。2、地下水每年检验一次。3、再生水每三个月一次。4、水质发生污染和对混凝土性能有影响时，应立即检验。五、判定 全部检测项目检测结果符合规定要求，判定为合格。当凝结时间和水泥胶砂强度不满足要求时，应重新加倍抽样复检一次。 第二节 混凝土取样与试件制作一、依据标准 GB5024 混凝土结构工程施工质量验收规范 GB/T50080 普通混凝土拌合物性能试验方法标准GB/T50081 普通混凝土力学性能试验方法标准 JGJ 70- 建筑砂浆基本性能试验方法 GBJ1071987 混凝土强度检验评定标准JGJ/T193- 混凝土耐久性检验评定标准二、普通混凝土标准试件1

33、普通混凝土立方体抗压强度试件尺寸为150 mm150mm150mm，每组3块。2、普通砂浆强度立方体试件尺寸为70.7mm70.7mm70.7mm，每组3块。3、普通混凝土抗折强度试件尺寸为150mm150mm550mm，每组3块。4、普通混凝土抗渗性能试验试件采用顶面直径为175mm，底面直径为185mm，高度为150mm的圆台，每组6块。试件在移入标准养护室以前，应用钢丝将顶面的水泥膜刷去。5、普通混凝土抗冻性能试验尺寸为100mm100mm400mm，每组3块。三、混凝土试样的取样（一）现场混凝土取样数量标准 根据混凝土结构工程施工质量验收规范（GB5024）规定，混凝土试样应在混凝土

34、浇筑地点随机抽取，取样频率应符合下列规定：1、用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。32、每拌制100盘且不超过100M的同配合比的混凝土，取样不得少于一次。3、每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次。 334、当一次连续浇筑超过1000M时，同一配合比的混凝土每200M取样不得少于一次。5、每一楼层、同一配合比的混凝土，取样不得少于一次。6、每一楼层或每250立方米砌体中各种强度等级的砂浆，取样不少于一次；每一工作班取样不少于一次。7、每次取样应至少留置一组（一组为3个立方体试件）标准养护试件，同条件养护试件的留置组数，应根据实际需要确定，

35、并符合下列要求： 同条件养护试件所对应的结构构件或结构部位，应有监理（建设）、施工各方共同选定； 对混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试件； 同一强度等级的同条件养护试件，其留置数量应根据混凝土工程量和重要性确定，不宜多于10组，且不应少于3组； 同条件养护试件拆模后，应放置在靠近相应结构构件或结构部位的适当位置，并采取同样的养护方法。8、对有抗冻和抗渗要求的混凝土结构，其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定。（二）现场混凝土试样制作1、用于检验的混凝土试样的采取应在混凝土运到浇筑地点后按普通混凝土拌合物

36、性能试验方法标准（GB/T50080）规定在20min完成混凝土取样和坍落度等项目地检测，强度试件的制作应在取样后40min内完成。2、取样一般在同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，从第一次取样最后一次取样不宜超过15min。3、每个试样量应满足混凝土质量检验项目所需用量的1.5倍，3且不于少0.02M。4、采用标准养护的试件，应在温度为205度环境中静一昼夜至二昼，然后编号，拆模。拆模后的试件应立即放在温度为（202）度、湿度为95%以上的标准养护室中养护或在温度为202度的不流动的Ca(OH)饱和溶液中养护。标准养护室内，试件应放在架上，2彼此间距应为10-20mm

37、并应避免用水直接淋刷试件。5、采用与构筑物或构件同条件养护的试件，成型后即应覆盖表面，试件的拆模时间可与实际构件的拆模时间相同，拆模后，试件仍需保持同条件养护。6、混凝土试件必须由施工单位送样人会同见证人一起陪同送样。委托时，应认真填写好“委托单”上所要求的全部内容，如工程名称、使用部位、设计强度等级、取样制作日期、配合比、坍落度、温度等。四、判定1、根据混凝土强度检验评定标准（GBJ1071987）规定进行混凝土强度质量评定。2、根据混凝土耐久性检验评定标准（JGJ/T193-）规定进行混凝土耐久性质量评定。3、对不合格批混凝土制成的结构或构件，应进行鉴定，并及时处理。4、对混凝土试件强度

38、的代表性有怀疑时，可采用从结构或构件中钻取试件的方法或采用非破损检验方法，按有关标准的规定对结构或构件中混凝土的强度进行推定。5、结构或构件拆模、吊装，预应力筋张拉或放张，以及施工期间需短暂负荷时的混凝土强度，应满足设计要求，或符合现行国家标准的有关规定。第三章 钢材一、钢筋混凝土用钢1、依据标准 GB1499.1- 钢筋混凝土用钢 第一部分：热轧光园钢筋 GB1499.2- 钢筋混凝土用钢 第二部分：热轧带肋钢筋 GB/T17505-_ 钢及钢产品交货一般技术要求 GB/T2975_钢及钢产品力学性能试验取样位置及试样制备2、检测项目 进场复检项目：拉伸（屈服强度、抗拉强调、延伸率）、弯曲。

39、3、进场验收组批 钢筋应按批进行检查和验收。每批应由同一牌号，同一炉罐号，同一规格的钢筋组成，每批重量应不大于60吨。允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批，但各炉罐号含碳量之差不得大于0.02%，含锰量之差不得大于0.15%，每批重量应不大于60T.4、取样数量及取样方法 1）、取样数量：每批钢筋应做2个拉伸试验、2个弯曲试验。如该批超过60吨，每增加40吨（或不足40吨），需增加一个拉伸试样和一个弯曲试样。 2）、取样方法：可在每批材料中任选两根钢筋并做好标记，每根端头截去500mm后，切取拉伸和弯曲试验的试样各一根。钢筋试样不需作任何加工，两夹头间的长度应足够，

40、以使原始标距的标记与试验机夹头有合理的距离。 各种钢筋直径试样取样长度钢筋公称直径（mm） 拉伸试样长度（mm） 冷弯试样长度（mm） 40 484 430 36 460 400 32 430 370 30 410 360 28 400 350 25 380 325 22 360 310 20 340 290 18 320 280 16 310 260 14 300 250 12 280 230 10 250 220 8 200 1605、判定与复验 钢材的复验与判定规则按GB/T17505规定执行。任何检验如有任意一项试验结果不符合标准要求，则从同一批任取双倍试样进行该不合格项目的复检。复检

41、结果中任意试样仍不合格，则判定整批产品不合格。二、结构钢和型钢1、依据标准 GB/T700-碳素结构钢GB/T699- 优质碳素结构钢 GB/T3077- 合金结构钢 GB/T1591- 低合金高强度结构钢 GB/T706- 热轧型钢 GB/T228- 金属材料 室温拉伸试验方法 GB/T232- 金属材料 弯曲试验方法 GB/T17505-_ 钢及钢产品交货一般技术要求 GB/T2975_钢及钢产品力学性能试验取样位置及试样制备2、检测项目 进场复检项目：拉伸（屈服强度、抗拉强调、延伸率）、弯曲，冲击、化学成品分析。3、进场验收组批 每批应由同厂、同炉号、同级别、同规格、同一交货状态、同一时

42、间，进入同一施工现场，每批重量应不大于60T的钢材组成。4、取样数量和取样方法 1）、取样数量： 常用钢材取样数量 个 检测项目 化学 拉伸 弯曲 冲击 钢品种 碳素结构钢 1/炉灌 1/批 1/批 3/批 优质碳素结构钢 1/炉灌 2/批电弧焊300 3个/批300 3个/批 3个/批 钢筋气压焊四、验收批次、取样方法1、闪光对焊 、在同一台班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量较少，可在一周之内累计计算；累计仍不足300个接头，应按一批计算。 、钢筋闪光对焊接头的机械性能试验包括拉伸试验和弯曲试验，应从每批成品（外观检查合格）中随机切

43、取6个试件，3个作拉伸试验，3个作弯曲试验。 、封闭环式箍筋闪光对焊接头，以600个同牌号、同规格的接头作为一批，只做拉伸试验。 、当模拟试件试验结果不符合要求时，应进行复检。复检应从现场焊接接头中切取，其数量和要求与初始试验相同。2、电弧焊、在现浇混凝土结构中，应以300个同牌号钢筋、同形式的接头为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋、同形式的接头为一批。不足300个时仍作为一批。 、从每批成品中切取3个接头进行拉伸试验。在现场装配式结构中，可按生产条件制作模拟试件，每批3个接头，进行拉伸试验。 、当模拟试件试验结果不符合要求时，应进行复检。复检应从现场焊接接头中切取，其

44、数量和要求与初始试验相同。3、电渣压力焊 、在现浇混凝土结构中，应以300个同牌号钢筋、同形式的接头为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋、同形式的接头为一批。不足300个时仍作为一批。 、从每批接头成品随机切取3个接头作拉伸试验。4、预埋件T型接头 、当进行力学性能试验时，应以300件同类型预埋件作为一批。一周内连续焊接时，可累计计算。当不足300件时，亦按一批计算。 、从每批成品预埋件随机切取3个接头进行拉伸试验。5、钢筋气压焊 、在现浇混凝土结构中，应以300个同牌号钢筋、同形式的接头为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋、同形式的接头为一批。不足

45、300个时仍作为一批。 、从每批成品接中随机切取3个接头作拉伸试验。在梁、板的水平钢筋连接中，还应另切取3个接头做弯曲试验。四、复检与判定 、闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头 当检验结果有2个试件的抗拉强度低于规定值，或有3个试件在焊缝或热影响区发生脆断时，则一次性判定该批次接头不合格。 当检验结果有1个试件的抗拉强度低于规定值，或有2个试件在焊缝或热影响区发生脆断时，应再取6个试件进行复验。复验中如仍有1个试件的抗拉强度小于规定值时，或有3个试件断于焊缝或热影响区，呈脆性断裂，应确认该批接头为不合格品。 弯曲试验结果如3个试件均发生破裂，则一次性判定该批次接头不合格。如有

46、2个试件发生破断时，应再取6个试件进行复验；复验结果，当仍有3个试件发生破断，应确认该批接头为不合格品。 注：当焊接接头试件虽断于焊缝或热影响区，呈脆性断裂，但其抗拉强度大于或等于钢筋规定抗拉强度值的1.1倍时，可按断于焊缝或热影响区之外，呈延性断裂同等对待。 、预埋件T型接头 当试验结果，有1个试件的抗拉强度低于规定值，应再取6个试件进行复验。复验结果如仍有1个试件的抗拉强度小于规定值，应确认该批接头为不合格品。 第五章 机械连接接头 机械连接接头： 根据加工工艺的不同可分为：滚轧直螺纹钢筋接头、镦粗直螺纹钢筋接头、钢筋锥螺纹接头、带肋钢筋套筒挤压接头等。 根据抗拉强度以及高应力和大变形条件下反复拉压性能的差异，接头分为三个等级：I级接头、II级接头、III级接头。一、依据标准： JG171-镦粗直螺纹钢筋接头 JG163-滚轧直螺纹钢筋接头 JGJ107- 钢筋机械连接通用技术规程 JGJ108-96带肋钢筋套筒挤压连接技术规程 JGJ109-96 钢筋锥螺纹接头技术规程二、检测项目 单向拉伸试验。三、接头的取样 、工艺检验。钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，每种规则钢筋接头的工艺检验的试件不应少于3个。还应取钢筋母材抗拉强度试件不少于3个，
