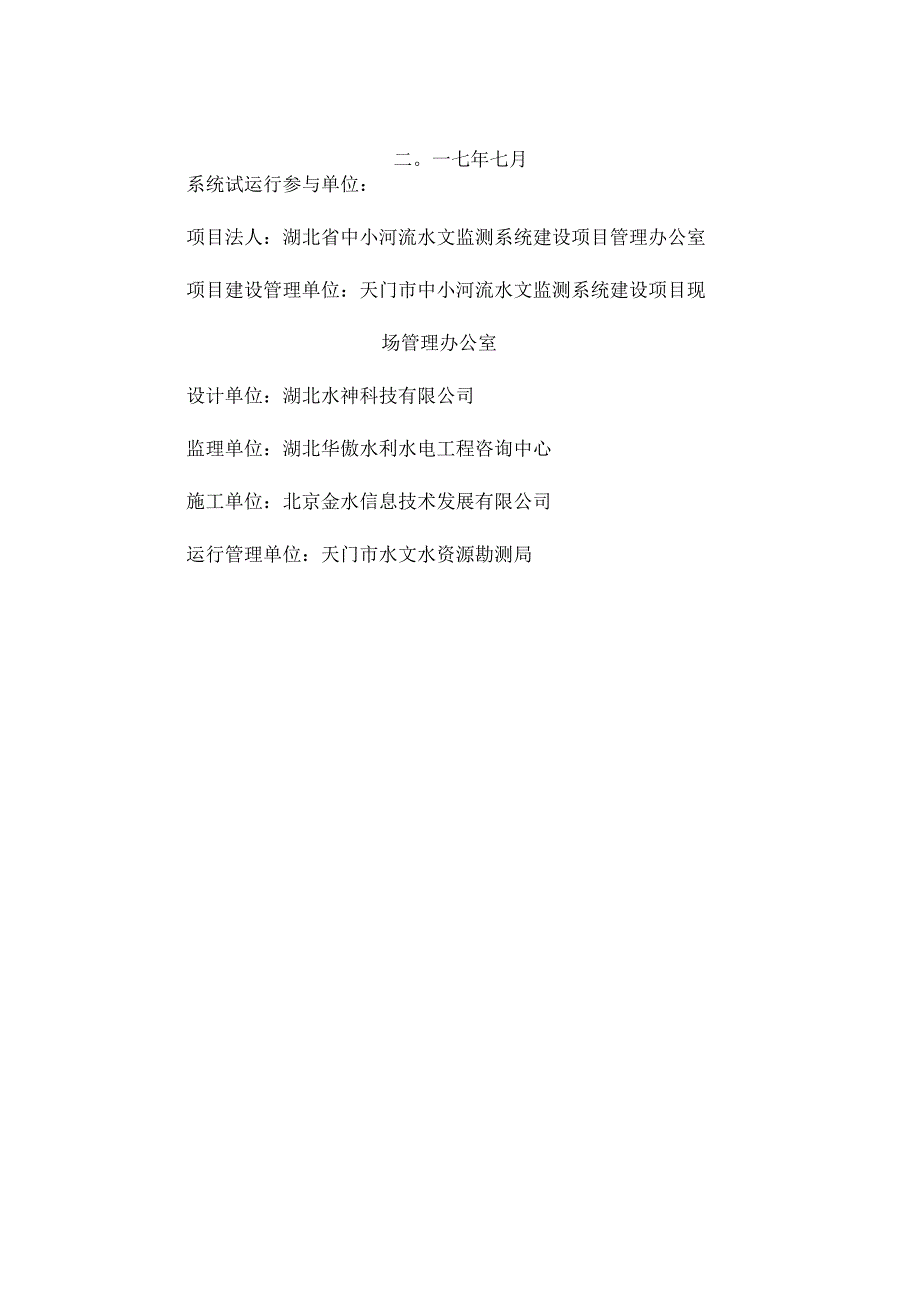

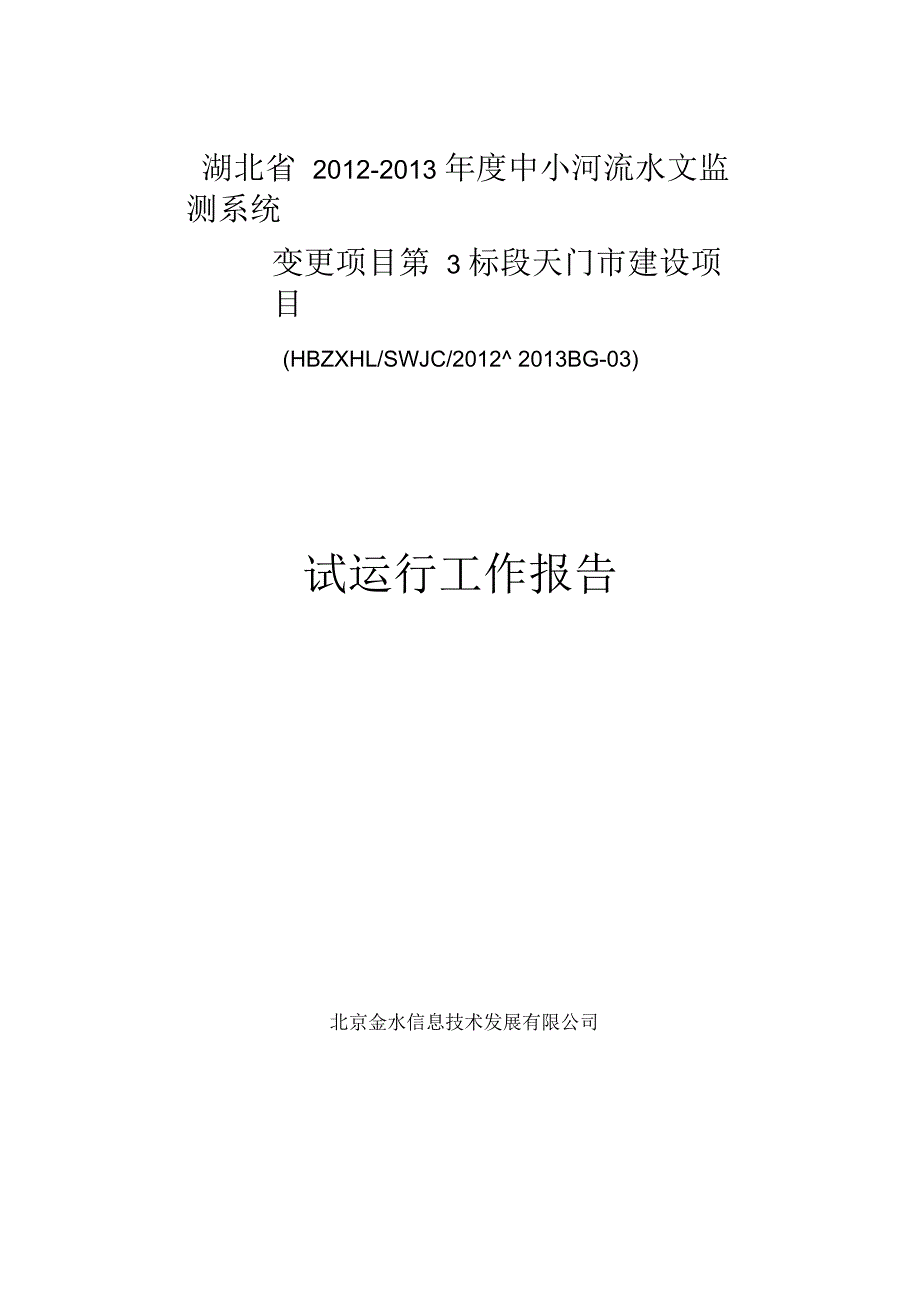

1、湖北省 2012-2013 年度中小河流水文监测系统变更项目第 3 标段天门市建设项目(HBZXHL/SWJC/2012 2013BG-03)试运行工作报告北京金水信息技术发展有限公司二。一七年七月系统试运行参与单位：项目法人：湖北省中小河流水文监测系统建设项目管理办公室项目建设管理单位：天门市中小河流水文监测系统建设项目现场管理办公室设计单位：湖北水神科技有限公司监理单位：湖北华傲水利水电工程咨询中心施工单位：北京金水信息技术发展有限公司运行管理单位：天门市水文水资源勘测局1（一）项目简介 1（二）建设内容 1（三）试运行工作计划及各方分工和职责 8（四）试运行主要内容 1415（一）系统整

2、体功能 151 、信息的集中显示功能 152、会商讨论功能 163、网络传输功能 164、集中控制功能 16（二）子系统设计功能要求 17（二）主要设备技术参数 2449（一）系统试运行时间 49（二）系统试运行内容： 49（三）试运行系统分类 50（四）试运行情况概述 50（五）故障与处理 52四、存在的问题与建议521 、问题 522 、 建议 52五 、试运行结论 53附件一：试运行记录 54附件二：参加试运行的运行管理单位同意试运行报告的书面证明 55附件三：参加试运行的使用单位同意试运行报告的书面证明 56一、试运行概况（一）项目简介湖北省2012-2013年度中小河流水文监测系统变

3、更项目第3标段天门市 建设项 目（HBZXHL/SWJC/20122013BG-03）是 湖北省2012-2013 年度水文监测系统工程天门市建设项目中的一项重要内容，该项目建设目标为：在原有系统建设的基础上，为了实现与现有系统设备兼容、 顺利完成系统整合与集成， 充分运用现代化的信息技术和先进环境设计理念， 建设先进、 实用、 可靠的防汛抗旱会商系统，建设充分体现人性化、 宽松舒适的会商环境和智能化的管理系统， 实现会商的科学、高效、快捷，进一步提高天门市防汛抗旱指挥决策水平， 满足天门市会商会议和国家防汛抗旱指挥系统、 湖北省防汛抗旱指挥系统网络视频会议的要求。为天门水利的长治久安提供保障

4、湖北省2012-2013年度中小河流水文监测系统变更项目第3标段天门市建设项目（HBZXHL/SWJC/20122013BG-03）工程项目位于天 门市水文水资源勘测局办公楼。（二）建设内容湖北省2012-2013年度中小河流水文监测系统变更项目第3标段（变更项目共计9 个标段） ，本合同名称为湖北省 2012-2013 年度中小河流水文监测系统变更项目第 3 标段天门市建设项目（合同编号：HBZXHL/SWJC20122013BG-03）,主要建设内容为视频会商系统、视频会商室与机房改造工程。具体内容包括：高清显示系统、高清视频会商系统、扩声系统、中控系统及各种辅助设施设备等的采购、安装、

5、调试和培训，与上述系统配套的会商室、机房的综合布线、改造及辅助设施的配置等。1、高清显示系统主要设备有：光学抗光融合硬质屏幕WQXGA 工程投影机原装短焦可变焦镜头超高分融合处理系统混合高清矩阵（ 16*8 ）投影机安装套件2、高清视频会议系统主要设备有：高清会议主摄像机高清会议辅助摄像机高清会议监控摄像机视频会议终端（机架式）视频会议终端（桌面式）3、中控系统主要设备有：中控主机一键式会议协作系统桌面式有线触摸屏移动触摸屏系统编程（含地址编码器）桌面汇报主机移动笔记本设备机柜 （含 16路电源时序器、网络交换机和配线架）4、扩音系统主要设备有：数字音频处理器75、辅助设施设备单色条形屏各类线

6、材及转换器防汛抗旱实时信息发布屏UPS6、会商室与机房环境建设主要工程量有：（ 1）地毯楼地面（ 2）钢制踢脚线（ 3）轻钢龙骨石膏板造型吊顶（ 4）软膜天花（ 5）灯带（槽）（ 6）墙面轻钢龙骨（内隔音棉）（ 7）龙骨隔板（ 8）米黄色硬包（ 9）墙面吸音板10）大理石包柱11）钢制踢脚线12） 600*600 集成铝扣板(1) )硅藻泥(2) )木质隔断(15) 15) 600*600LED 灯盘(16) LED 筒灯(17) LED 灯带(18) 电气配线(19) 电气配管7、工程建设工期本工程于2016年9月5日开工，2016年12月30日完工8、主要设备完成情况项目编号货物(服务)或

7、工程项目名 称单 位合 同工程量实 际完 成监 理复核天门水文水资源勘测局视频会商系统升级改 造1高清显示系统TMA1光学抗光融合硬质屏幕副111TMA2WQXGA工程投影机台222TMA3原装短焦可交焦镜头个222TMA4超高分融合处理系统个111TMA5混合高清矩阵(16*8)台111TMA6投影机安装套件副2222高清视频会商系统TMB1高清会议主摄像机台111TMB2高清会议辅助摄像机台222TMB3高清会议监控摄像机套111TMB5视频会议终端（机架式）台222TMB6视频会议终端（桌面式）台2223扩声系统TMC4数字音频处理器台1114中控系统TMD1中控主机台111TMD2一键

8、式会议协作系统套111TMD3桌面式有线触摸屏台111TMD4移动触摸屏台222TMD5系统编程（含地址编码器）套111TMD6桌面汇报主机台111TMD7设备机柜（含16路电源时序 器、网络交换机和配线架）套1115辅助设施设备TME1单色条形屏m21.261.261.26TME2各类线材及转换器批111TME3防汛抗旱实时信息发布屏套111TME4UPS套1116视频会商室和机房改造TMF1会商室改造项111TMF2机房改造项1117专用工具、备品备件7.1投影机灯泡个2227.2专用工具套111（三）试运行工作计划及各方分工和职责本次试运行工作由项目法人（湖北省中小河流水文监测系统建设项

9、目管理办公室 ）组织， 施工单位 （北京金水信息技术发展有限公司）负责，监理单位（湖北华傲水利水电工程咨询中心）和设计单位（湖北水神科技有限公司）等参建单位配合，项目运行管理单位（天门市中小河流水文监测系统建设项目现场管理办公室）和使用单位（天门市水资源勘测局）协助。1、试运行工作计划（ 1）完成系统日常操作培训；（ 2）具备经考核合格的日常操作和维护人员上岗 （结合水情值班） ；（ 3）建立子系统运行所需的各项规章制度；（ 4）建立管理队伍；（ 5）建立日常操作、故障处理、警报处理、应急处理操作规程；（ 6）建立日常设备巡检制度，制定各项巡检、复核内容；（ 7）制定日常运行报表生成内容、时间

10、间隔。2 、分工和职责系统试运行工作需要建设方（特别是现场运行管理单位） 、监理方、施工方的密切配合，及时的沟通和快速的服务响应是保障系统运行正常的必要手段。各方在试运行中的责任：建设单位：组织制订各项规章制度、安排试运行值班人员。负责整个试运行计划的综合协调和实施。承建单位：培训试运行上岗人员，制订各项操作规程。准备技术资料，建立运维队伍。协助建设方及时解决试运行期间各种问题和设备故障。监理单位：监督试运行过程、审核记录文档、协调试运行工作。3、内容记录记录是试运行工作中一项重要内容。试运行期间按各个子系统按时观察系统运行情况并记录观察内容。每月监理单位负责对问题处理情况作一次汇总分析。试运

11、行结束后三方出具试运行报告。记录表格式如下：9附表1、高清显示系统试运行记录表日期时间记录内容故障描述及处理记录人1、图像清晰度：2、色彩：3、亮度对比度：4、设备故障：x月xx日1、图像清晰度：2、色彩：3、亮度对比度：4、设备故障：1、图像清晰度：2、色彩：3、亮度对比度：4、设备故障：附表2、高清视频会议系统试运行记录表日期时间记录内容故障描述及处理记录人1、2、3、x月xx日1、2、3、#附表3、供电系统试运行记录表日期时间巾电蓄电池电压值记录人x月xx日正常或故障现象正常或故障现象正常或故障现象附表4、中控系统试运行记录表日期时间桌卸式移动设备记录人x月xx日正常或故障现象正常或故障

12、现象正常或故障现象ii附表5、扩音系统试运行记录表日期时间音箱功放话筒尸曰Mm记录人x月xx日正常或故障现象正常或故障现象正常或故障现象#附表6、网络系统试运行记录表日期时间丢包延迟记录人x月xx日正常或故障现象正常或故障现象正常或故障现象13填表说明：每天生成一张记录表。记录时间每天1、丢包：在通信中是指通信数据包丢失。2、延迟：通信延迟包括处理器开销、通信辅助硬件的开销、传输延迟 ,带宽相关开销和竞争的开销。除数据传输的延迟之外 ,通信延迟可能还要包括无效和确认消息的延迟.3、设备故障：设备故障指设备出现故障，系统停止工作或工作不正常。4、问题处理出现故障后， 值班记录人员认真做好试运行记

13、录。 并及时报告分管（或值班）领导。能现场解决的一般问题（如接收异常处理、系统参数设置等）能远程解决的，由值班人员优先远程操作解决。故障不能远程操作处理的。 应由领导派技术人员去现场解决。 疑难问题及时与设备供应商和施工方技术人员联系，及时处理。（四）试运行主要内容按水利信息化项目验收规范的要求，本系统试运行主要内容是全面考核系统的设备性， 功能指标， 设计质量、 施工质量。二、系统（设备）功能分项评述本合同项目划分为 2 个单元工程，即 “会商室与机房改造工程”和 “视频会商系统升级工程”。会商室与机房改造单位工程分3 个分部工程， 视频会商系统升级为 6 个子系统。 分别是： 高清显示系统

14、高清视频会商系统、扩声系统、中控系统、辅助设施设备安装、系统联调。会商室与机房改造工程相关的试运行工作另文报告。现将视频会商系统升级试运行工作各系统功能评述如下：（一）系统整体功能1、信息的集中显示功能防汛抗旱会商中心需要集中显示的信息主要包括：会商信息。 主要包括国家防总、 长江防总办成员单位、 省防办、省水文局和有关兄弟市、局之间的会商音视频信息。水情、旱情等监测点的视频监测信息。工情、险情监测视频信息。应用系统在会商中心的运行信息。 主要包括在防洪预报、 调度、组织指挥、查险抢险等方面的防汛应用系统。今后需要扩展的信息。防汛抗旱会商室需要同时接入和处理的信息很多， 要求有很强大的显示能

15、力， 能够将多种信息同时集中显示， 并且具有多种显示模式，在不同的会商模式下，通过不同的显示模式满足特定会商情景的需要。显示模式的切换要求具有快速性、灵活性。同时还要满足观看者的视觉舒适度，减少长时间观看时的疲劳感。2、会商讨论功能作为防汛抗旱会商中心， 会商讨论功能是非常重要的， 会商讨论功能包括：本地会议讨论功能，交互式会商功能，异地视频及信息会商功能。要具有很强的交互性，对于数据、语音、视频等多媒体信息能够进行快速的交互传递，达到信息共享交流的目的。3、网络传输功能无论是本地会商还是异地会商都需要强大的网络传输功能作为保障和支撑， 从而实现信息平台的调用和异地视频信息的传输。 网络传输是

16、各种信息传递的基础平台，要求快速、安全、稳定、可靠，以保障防汛抗旱会商时信息的稳定传输。4、集中控制功能会商环境要实现的功能很多， 必须具有一个统一的集中控制功能来实现对各个应用功能的快速控制协调， 除了对应用功能的控制， 还应该包括对会商环境的控制。 集中控制功能是对各应用功能的协调及控制， 要求具有很强的集成性， 同时控制的便捷性和灵活性也十分重要。（二）子系统设计功能要求1、高清显示系统（ 1）按设计要求系统有较高的清晰度、亮度和对比度，应能保证在会议灯光条件下，屏幕显示内容清晰、细腻。有精确的色彩还原能力，能提供完美的色阶和灰阶，能够呈现色彩更饱满、更艳丽的画面。并且响应时间短，避免出

17、现拖影现象，同时应具有非常广阔的可视角度。（ 2）支持图形拼接，以全屏或任意大小显示的图像无非线性失真。整个屏幕亮度均匀，无“暗角”或“亮角”现象，画面稳定无闪烁； 各显示单元的色彩要保持良好的一致性； 显示系统的色差用肉眼几乎分辨不出来；在较长时间工作后，屏幕不变形（三维形状），图像质量（亮度均匀性、色彩一致性、拼接效果等）不会发生明显的变化。（ 3）在保证图像质量情况下，单个显示单元面积应尽可能大，显示单元间边缘融合缝数量尽可能少， 以减少显示单元间的质量差异对整体显示效果的影响。拼接应达到无缝，图像拼接（边缘融合）完整，无错位，从而构建无缝、连续、均匀的整体画面、完美展现大视场、高临场感

18、的虚拟现实的视觉效果。（ 4）支持各种视频图像（ PAL, NTSC, SECAM ）和不同分辨率的计算机信号。系统应支持RGB 信号、网络信号、视频信号等各种信号在大屏幕上混合显示和单独显示。（ 5）各种视频图像及网络环境下的各种应用程序窗口可以在大屏幕上任意开窗口显示，放大、缩小、平移、叠加等多种操作。（ 6）屏幕上的各种应用窗口（如网络计算机窗口、 RGB 窗口、视频窗口）可任意图片文字窗口叠加显示，并且可任意缩放和移动。（ 7）各类调试与控制均采用屏幕菜单形式，界面友好，灵活方便。（ 8）可以通过中控系统，调节显示系统的参数，实现功能调用。（ 9）机身应功耗低、散热快、噪音低、实现节能

19、环保，并保证系统能够连续正常运行。（ 10 ）系统应工作稳定可靠，故障率低，易于维护。2、高清视频会商系统基于管理角度考虑，需要对不同下属单位进行统一实时化管理。满足系统同时召开高清（HD1080P和720P）的大型交互式会议和分组交互式会议的功能， 满足在同一视频会议系统平台下召开多组高清交互式会议的能力。满足地市、县级主会场接收发送高清（HD1080P）的大型分屏式广播会议， 满足领导随意调看分会场的分屏画面， 分会场观看主会场领导画面。满足视频会议系统在会议中提供双路动态视频流的功能， 能较好地实现会议系统视频和高清晰图文在同一会议中同时显示。 为确保第二路视频效果，第二路帧率不低于

20、720P30 帧。系统核心平台可实现与省级水利完美融合， 实现本次高清视频会议系统与省视频会议系统之间会议系统的互联互通， 可以便捷地实现视频系统向更广泛层次延伸。系统核心平台运行稳定，具备较高的抗病毒能力。新平台与原有资源整合，做到设备利旧并且可进行备份处理。能够确保用户网络在丢包较为严重的情况下音视频传输得到保障。系统可根据接入点的图像格式而自动增加接入点数， 使与会人数得到最大化。3、中控系统集中控制系统（也称中控系统，中央控制系统）用的比较多的是Panja（AMX ）。 大型会议室系统设备很多， 采用集中控制系统是非常重要的。通过集中控制系统可控制投影机、摄像机、灯光、视频源（ DVD

21、 、 VCR 等） 、音响、电动窗帘、电动屏幕、 A/V 矩阵、 VGA矩阵等；实现所有音视频、 VGA 信号的自由切换；实现所有电源的自动控制。4、扩声系统（ 1）满足厅堂扩声系统设计规范 GB50371-2006 中会议类扩 声系统特性指标的一级标准。（2）在纯音乐信号状态下，总声压范围在110dB102dB之间。（3）各个通道的扬声器系统的频率响应范围在70Hz22KHz之间。（ 4）根据防汛抗旱会商室的建筑结构，本方案设计的扩声范围覆盖全部会场， 声像自然清晰。 主会场扩声扬声器避免多余声压指向报告席，提高传声增益，减低了话筒回输问题。（ 5）完善的多媒体设备及话筒设备，丰富了调音操作

22、手段。（ 6）采用数字音频矩阵处理器，使系统简洁并保证系统的高可靠性及稳定性。5、会商室与机房环境建设（1）会议室内的温度、湿度应适宜，室温应控制在1822c湿度控制在60%80%。（ 2）会商室照度灯光照度是会议室的基本必要条件。 摄像机均有自动彩色均衡电路，能够提供真正自然的色彩，从窗户射入的光（色温约 5800K）比 日光灯（ 3500K）或三基色灯（3200K）偏高，如室内有这两种光源 （自然及人工光源） ，就会产生有蓝色投射和红色阴影区域的视频图 像；另一方面是召开会议的时间是随机的，上午、下午的自然光源照 度与色温均不一样。 因此会议室应避免采用自然光源， 而采用人工光 源，所有窗

23、户都应用深色窗帘遮挡。在使用人工光源时，应选择冷光 源，诸如“三基色灯”（ R、 G、 B ）效果最佳。避免使用热光源，如高照度的碘钨灯等。会议室的照度，对于摄像区，诸如人的脸部应为500LUX ，为防止脸部光线不均匀（眼部鼻子和全面下阴影）三基色灯应旋转适当的位置， 这在会议电视安装时调试确定。 对于监视器及投影电视机，它们周围的照度不能高于80LUX ,在5080LUX之间，否则将影响观看效果。为了确保文件、图表的字迹清晰，对文件图表区域的照度应不大于 700LUX 。（ 3）会商室音响效果保证绝缘与吸声效果，室内铺有地毯、天花板、四周墙壁内都装有隔音毯，窗户应采用双层玻璃，进出门应考虑隔

24、音装置。 根据声学技术要求， 一定容积的会议室有一定混响时间的要求。 一般来说，混响的时间过短，则声音枯燥发干；混音时间过长，声音又混淆不清。因此，不同的会议室都有其最佳的混响时间，如混响时间合适则能美化发言人的声音，掩盖噪声，增加会议的效果为保障会商系统正常运行， 必须保证机房设备的运行良好。 为此，配置恒温恒湿空调机、UPS不间断电源、机房安全监控设备，为会商 室配置空调等相关辅助设备、确保它们的良好状态。（ 4）会商室供电会议电视系统的所有结点均可在一端接地的标准单相 220V/50HZ的交流电下工作，其电压允许变化范围220V+20%220V 15。为保证会议室供电系统的安全可靠， 以

25、减少经电源途径带来的电气串扰， 应采用三套供电系统。 一套供电系统作为会议室照明供电； 第二套供电系统作为整个终端设备、控制室设备的供电，并采用不中断电源系统（UPS）;第三套供电系统用于空调等设备的供电。6、综合布线总体要求：（ 1）按照室内结合布线的要求，从工作区子系统、水平子系统、干线子系统、管理子系统、设备间子系统等几个方面进行综合布线（ 2）根据办公楼的规模和综合布线系统目前的发展情况，以及用户的使用功能和实际需要出发，本着技术先进、经济合理、维护管理方便并且留有可扩充余地的原则，采用了国际知名品牌安普（AMP ）的开放式综合布线系统。强电弱电分开布置。（ 3）设备用电和空调用电分开

26、并均采用专线接入。所有设备均从 UPS 中取电。（ 4）为机房制作了专用的防雷接地装置，并均采用专线接入。（ 5） 市电采用三相四线制， 电压 380V ， 不小于 10KW 送至 UPS电源柜，再由 UPS 向机柜送电，电源线采用下走线方式。（ 6）信号线（包括综合布线）采用上走线方式，并配置上走线架，上走线架采用 合金材料并良好接地。（ 7）接地线采用标准绿、黄色，线径不小于 10MM2 铜芯线，接地线绕机房四周一圈形成环后接入接地桩 （可与大楼接地桩共用） ， 接地电阻小于4Q具体操作：本项目整个布线分信号线(弱电)和供电线路两个部分。信号线又分视频线，音频线和网线。信号线视频线部分均

27、采用秋叶原( CHOSEAL ) LDN0055 精华版高速以太网 3D 数字高清 HDMI 线。音频线采用秋叶原高端音频专用连接线。网线采用安普超五类网线。本项目信号线线路由机房机柜至会商室各设备终端和控制室设备终端。 视频线、 音频线及网线均由机柜引出至线架一部分穿墙走地下线槽到会商室，一部分桥架直接至控制室接入设备。天门项目会商室布线HDMI 高清视频线9 根， 分别接入 2 台投影机 ，5 部摄像机， 2 处桌插。供电电缆9 根，接入设备与视频线相同。音频线 6 根， 2 根接入音箱， 2 根接入桌插， 2 根接入控制室。网线26条，用于上述设备的中控和网络连接。（二）主要设备技术参数

28、序号名称品牌/厂家主要设备性能参数数量备注1WQXGA工程投影机CTWQ-51B投影机类型：单芯片DLP投影仪2技术： LVDS DMD ?配有 DarkChip3?分辨率：2560 x 1600 (WQXGA)亮度：5000 ANSI流明对比度：可达5,300:1亮度均匀性 80%纵横比：16:10镜片类型：全部是纯玻璃镜头镜头：变焦 EN51 (1.60-2.21:1),广角固定EN52 (0.92:1),超广角固定 EN53 (0.74:1),EN54 ( 2.5-3.9:1 ),超广角变焦 EN55 (0.86-1.16:1),广角变焦EN56 (1.14 -1.74:1),超短焦 E

29、N57 (0.3:1)光学镜片移动：电动。范围取决于镜头。色彩纠正：RealColor?灯1 x 350W UHP (可调光)灯泡寿命：可达2000小时（全功率模式）/2500小时（节能模式）灯具保修：500小时或90天封装DLP?内核：是定位： 桌式-吸顶式（通过灯轴 360度）3D 是：,HDMI 1.4a输出：2x 显示端口 1.2 (HBR2)、1 x DVI 双链路、1 x HDMI 1.4a、1 x VGA、2x 3G-SDI、1x HDBaseT输入分辨率：2,560 x 1,600 - 640 x 480像素分辨率，RGBHV、RGBS、RGsB,可自定义格式,HDTV （10

30、80p、1080i、720p） , NTSC、PAL、 SECAM软件工具：SimCAD ,投影机工具组控制：IR、RS232、以太网、USB网络连接：10/100/1000 base-T、RJ-45 连接、RS-232电力要求：100-240V / 50-60Hz功率消耗：小于530瓦噪音级别： 38 dBA （完全），36 dBA （节能模式），28 dBA （使用完整降噪工具）操作环境温度 ：10 - 40 C /50 - 104 F,0-3000m （存储温度：-20 - 60 C/-4 - 140 F）操作湿度：20 - 80% RH （存储条件：10 - 90%RH）消散BTU最大

31、1,807 BTU/小时尺寸（宽x长x高）：342 x 306 x 143毫米/13.46 x 12.05 x 5.63 英寸净重7.5千克（16.5磅）投射比率（0.28:1）,尺寸增加 263%,或者将投影距离缩短62%!2原装短焦可EN57镜头工作 F/# F2.5,2变焦镜头投射比例 DMD芯片：WQXGA/全景0.30:1图像尺寸公差 +/- 5%变焦倍率无变焦对焦，也围 0.45 - 1.05m3超高分融合处理系统BR-VP6000分辨率:1920x12001输出信号：RGB/DVI输出接口描述：系列融合控制器是专业化的高端图像处理设备，专为大屏幕无缝投影显示系统设计。内置多画面拼

32、接处理和融 合生成控制两 大功能，最大限度的简化了无缝投影显示系统的结构，信号源处理器、投影机的三点一 线构架即可组其它功能：系列融合控制器内置单像素几何 校正、自动色彩均衡、融合边带处理功能。Brillview BR-VP6000系列融合控制器内置 拼接处理功能。拼接处理功能拓展了无缝投 影显示系统的应用空间，它使得无缝投影显 示系统/、冉BR-VP6000系列边缘融合处理器保留BR-VP2000拼接控制器的所有功能，它本身 就是一台功能完备的拼接控制器，能实现多 路信号的开窗口显示、窗口任意漫游、窗口 大小任意缩放、视频与计算信号的任意叠加 的等功能。BR-VP6000系列边缘融合处理器具

33、备了图像 融合所需的所有处理功能。主要包括融合区 域的数据复制、融合边带的特性处理、相邻 投影设备的色差匹配等功能。BR-VP6000系列边缘融合处理器支持各种标准或用户自定义信号的识别和处理，和板卡式处理器/、同，它能自动对输入信号进行位置的精确校准、能自动对模拟输入信号的相 位进行精确调节，能自动记住不同输入信号 的特征，保证在调整过的输入信号再次出现 时能自动套用切存的参数。BR-VP6000系列边缘融合处理器支持任意规模的输入和输出，可根据需要自由配置。BR-VP6000系列边缘融合处理器已完全达到 目前使用广泛的国外的拚接融合一体化处理 设备的技术水平。4混合高清矩(16*8)PRO

34、MAX1608-DVI产品型号：PRO-MAX16081分辨率范围：1920X 1200, 1080P接口：可接输入卡数量/输入路数4/16可接输出卡数量/输出路数4/8输入插卡 类型： PMAX-IN HDMI4 ;PMAX-IN DVI4 ;PMAX-IN HD4 ;PMAX-IN VGA4 ;PMAX-IN SF4; PMAX-IN SDI4输出插卡类型：无缝输出：PMAX-OUT HDMI4 ; PMAX-OUTDVI4 ; PMAX-OUT HD4 ; PMAX-OUTVGA4 ; PMAX-OUT SF4; PMAX-OUTSDI4;拼接输出：PJMAX-OUT HDMI4 ;PJ

35、MAX-OUT DVI4 ; PJMAX-OUT HD4 ;PJMAX-OUT VGA4 ; PJMAX-OUT SF4;PJMAX-OUT SDI4 ;接口带宽 ：6.75Gbps串口控制：串行控制接口 ： RS-232, 9-针母D型接口与9-针公D型接口波特率与协议：波特率：9600,数据位：8位，停止位：1,无奇偶校验位串行控制口结构：9针母D型接口： 2 - TX ,3 = RX , 5 = GND ;9 针公 D 型接口： 3 = TX , 2 = RX , 5 = GNDKEYBOARD制接口：键盘控制接口： 4位3.8mm凤凰接口使用方式与扩展键盘MCP100配套使用键盘控制

36、口 结构：+5V-DC5V , + = DATA+,-=DATA- GND = 信号地以太网控制接口：RJ-45母接口以太网控制协议：TCP/IP以太网控制速率：自适应10M/100M ,全双工或半双工系统工作电源：100VAC 240VAC , 50/60Hz,国际自适应电源储存、工作温度：0+50 C储存、工作湿度：20% 70%机箱尺寸：3U最低照度：1.4 lX (50IRE, F1.6, 30fps)变焦倍数光学变焦：30x数字变焦：12倍高清会议主5SRG-301H镜头焦距聚焦系统：自动/手动1摄像机水平视角：65度（广角）聚焦：f=4.3mm （广角）-129mm （长焦）F1.

37、6-4.7最短物距：10mm （广角）其他参数视频输出接口高清视频输出： HDMI标清视频输出控制接口 RS-232/RS-422/RJ-45电力规格电源 DC 12V (DC 10.8-13.2V)功耗16.8WW外观参数尺寸 157X 164X 163mmMm 1.4kg环境参数工作温度0 C-40 C32 F-104 F产品特性产品特性1成像器：1/2.8 Exmor CMOS成像器（有效像素数）：约为 210万像素信号系统：1080/59.94p、50p、29.97p、25p,1080/59.94i、50i, 720/59.94p、50p、29.97p、25p信噪比：50dB增益：自动

38、/手动（0-43dB）快门速度：1/1-1/10000秒（59.94Hz系统）1/1-1/10000 秒(50Hz 系统)曝光控制：自动、手动、优先 AE （快门及光圈）、曝光补偿、背光白平衡：自动、室内、室外、一键式自动、ATW、手动平移/俯仰角度：平移土 170 ,俯仰+90/-20平移/俯仰速度（最大值）：平移 100 /秒，俯仰90 /秒预置位：16机身颜色：白/黑可接广角转换镜头：否可连接角：土 15大花板连接：是6高清会议辅助摄像机SRG-121HD图像传感器 1/2.8-type Exmor CMOS 视像分辨 率1080P/59.94, 1080P/50,1080p/29.97
