资源描述

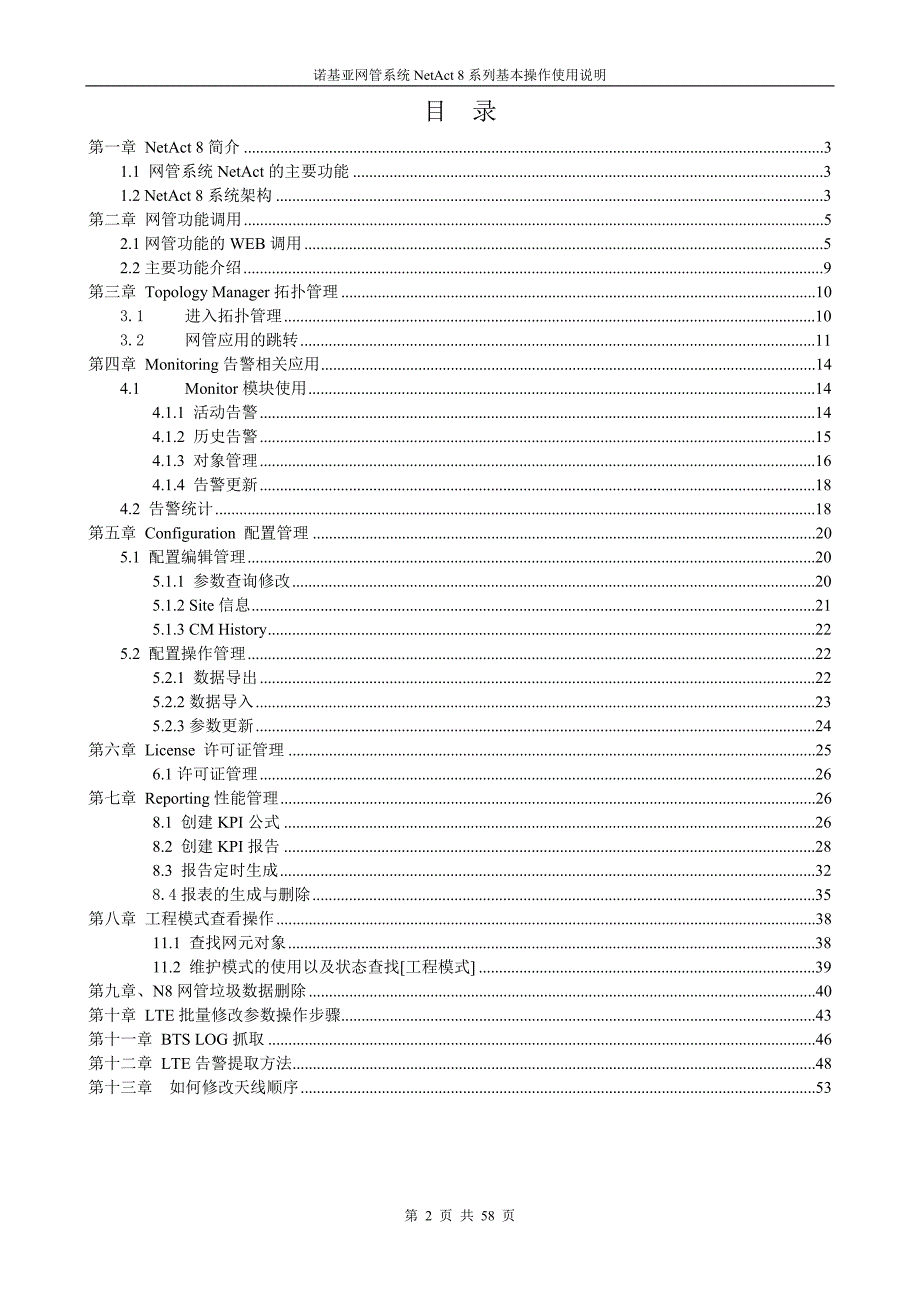

1、诺基亚网管系统NetAct 8系列基本操作使用说明 诺基亚网管系统NetAct 8系列基本操作使用说明目录第一章 NetAct 8简介31.1 网管系统NetAct的主要功能31.2 NetAct 8系统架构3第二章 网管功能调用52.1网管功能的WEB调用52.2主要功能介绍9第三章 Topology Manager拓扑管理103.1进入拓扑管理103.2网管应用的跳转11第四章 Monitoring告警相关应用144.1Monitor模块使用144.1.1 活动告警144.1.2 历史告警154.1.3 对象管理164.1.4 告警更新184.2 告警统计18第五章 Configurati

2、on 配置管理205.1 配置编辑管理205.1.1 参数查询修改205.1.2 Site信息215.1.3 CM History225.2 配置操作管理225.2.1 数据导出225.2.2数据导入235.2.3参数更新24第六章 License 许可证管理256.1许可证管理26第七章 Reporting性能管理268.1 创建KPI公式268.2 创建KPI报告288.3 报告定时生成328.4报表的生成与删除35第八章 工程模式查看操作3811.1 查找网元对象3811.2 维护模式的使用以及状态查找工程模式39第九章、N8网管垃圾数据删除40第十章 LTE批量修改参数操作步骤43第十

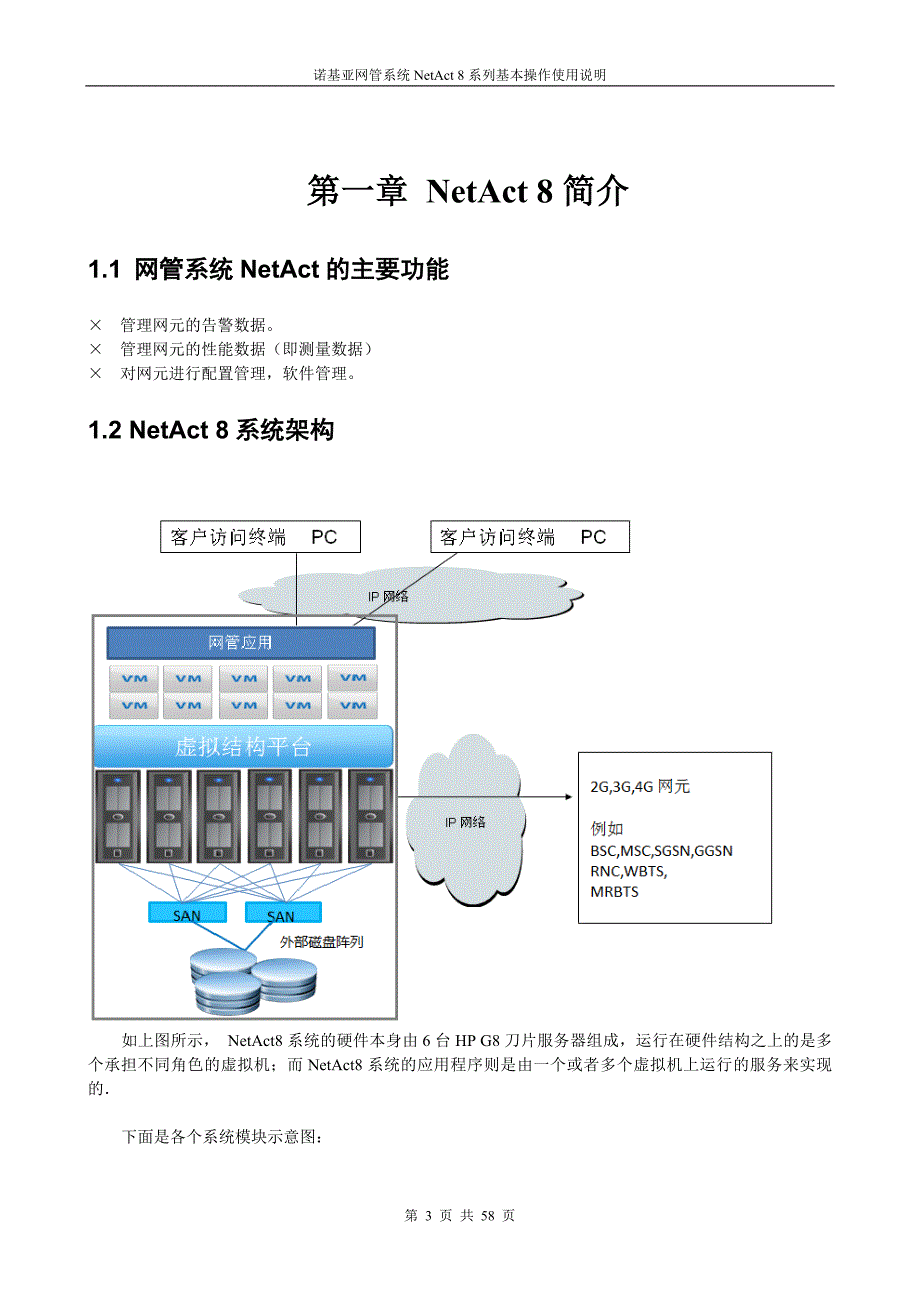

3、一章 BTS LOG抓取46第十二章 LTE告警提取方法48第十三章 如何修改天线顺序53第一章 NetAct 8简介1.1 网管系统NetAct的主要功能管理网元的告警数据。管理网元的性能数据(即测量数据)对网元进行配置管理,软件管理。1.2 NetAct 8系统架构如上图所示, NetAct8系统的硬件本身由6台HP G8刀片服务器组成,运行在硬件结构之上的是多个承担不同角色的虚拟机;而NetAct8系统的应用程序则是由一个或者多个虚拟机上运行的服务来实现的下面是各个系统模块示意图: 第二章 网管功能调用2.1网管功能的WEB调用打开WEB界面,输入用户名和密码。功能界面的主菜单。不同的用

4、户由于权限不一样,看到的应用项不一样。这里是较全的应用项界面。3administration 子菜单功能界面。4 configuration 子菜单功能界面。5Deployment 子菜单功能界面。6Monitoring 子菜单功能界面。7Optiization子菜单功能界面。8 Reporting子菜单功能界面9 Security子菜单功能界面10User Assistance子菜单功能界面2.2主要功能介绍功能类应用描述Monitoring 与网元告警相关的应用Monitor 拓扑管理,故障管理,用户权限管理Alarm Reports Dashboard 告警统计Optimization优

5、化工具Optimizer网优工具Security账户管理User Management用户组,用户管理User Assistance帮助工具Object Information数据字典(无线参数,告警,计数器)Operating Documentation电子联机帮助Administration管理工具license manager网元,网管license管理Map Administrator地图管理Configuration配置管理CM editor编辑网元参数CM operation manager网元参数的上载与下载License Manager网管license管理Software M

6、anager软件管理Reporting测量数据PM的报表Performance Manager公式及报表定义与使用Software Asset Monitoring网元License管理第三章 Topology Manager拓扑管理3.1 进入拓扑管理 Monitoring Monitor 是我们主要使用的工具,可以实现很多工具之间的相互跳转。单击Monitor的图标选择你需要显示的网元视图(view)。现在主拓扑视图就打开了。3.2 网管应用的跳转单击拓扑图中的图标,可以跳转至各自相应的子视图中去右键某个网元,选择Alarm list,可以查看该网元的告警信息右键某个网元,选择Elemen

7、t Manager,可以启动Site Manager,自动打开单站的管理工具Site Manager第四章 Monitoring告警相关应用4.1 Monitor模块使用4.1.1 活动告警Alarm list是活动告警监控模块,可按告警条目,详细展现告警信息。Monitor-Tools-Monitoring Desktop-Alarm list按照如上操作可以启动alarm listAlarm list 支持按照不同告警属性进行筛选,点击alarm list显示区域小图标,可以出现如图Find in 即可按条件进行筛选Warning list是提示告警展现模块:4.1.2 历史告警 Alar

8、m history该模块可对历史告警进行呈现,按照Monitor-Tools-Monitoring Desktop-Alarm history可启动该模块4.1.3 对象管理该模块可对整个网络对象,拓扑进行管理维护区和对象视图View4.1.4 告警更新4.2 告警统计该功能可生成故障报告。 第五章 Configuration 配置管理5.1 配置编辑管理5.1.1 参数查询修改 该功能可对网元配置参数进行查询,修改,删除等操作 参数修改:5.1.2 Site信息网元site信息新建,查询,修改,删除5.1.3 CM History 该功能可查询配置参数修改历史记录,操作如下5.2 配置操作管

9、理该功能支持现网数据的导出,导入,数据刷新等5.2.1 数据导出操作如下:5.2.2数据导入操作如下5.2.3参数更新CM upload可使最新的网络数据上载到网管操作如下:打开CM Operation Manager第六章 License 许可证管理该功能模块包含license Manager和Sotware Asset Monitoring,是对许可证的监管6.1许可证管理该应用可以罗列目前所有网管license 的清单,显示状态以及容量第七章 Reporting性能管理该模块可自定义KPI公式和KPI报告8.1 创建KPI公式登录NetAct8 后,依次打开Reporting - Per

10、formance Manager,然后点击New ,创建新的KPI 公式选择原始的counter 创建KPI:选择Formula tab页、Counters 将KPI中的原始counter 放到filter 框,会自动跳出原始的counter, 选择跳出来的counter 点击 按钮将counter 导入到右侧的KPI 编辑框编辑完KPI 后点击 Save 保存KPI公式创建成功8.2 创建KPI报告操作如下:在Technology 对话框里选择 Hierarchy层次结构中可以按PLMN(全网)、MRBTS、LNBTS、LNCEL 来选择单站或者其中的一些站,也可以按照MR_MRBTS、MR

11、LNCEL 来根据所属的MR 进行选择编辑时间维度点击Time Level (时间汇总)可以按照 天、小时、月份、RAW、星期、指定的一段时间来进行汇总Time Type (时间类型) 可以选择“最近的一段时间Relative time”、“指定的时间段 Absolute time”,时间间隔go 可以按照相应的级别来选择,报表统计的起始时间back from 可以指定Now 现在、Last midnight 。编辑报表包含的KPI 或者 counter 等点击 可以选择新建的KPI 比如本案例中新建的new_pdcp_data-.也可以选择相应的 counters预览报表保存报表8.3 报

12、告定时生成报告自定义后,设置生成时间自动成报表8.4报表的生成与删除诺基亚网管系统NetAct 8系列基本操作使用说明目录第一章 合肥本地化操作311.1 查找网元对象311.2 维护模式的使用以及状态查找工程模式4第八章 工程模式查看操作本章节描述合肥本地化维护操作的步骤11.1 查找网元对象打开monitor应用,运行Object Search工具在搜索标准Criteria界面,定义搜索条件比如搜索所有版本的eNB,则点选中Object Class项,在右边点击开展菜单,找到MRBTS的各个版本,可组合选择。点击OK,然后点击下方的search按钮。搜索结果会在另一个界面列出,可点击列名比

13、如DN来排序。11.2 维护模式的使用以及状态查找工程模式在monitor界面的object explorer和object search如上图都可对eNB做维护模式的设置和取消。其中object explorer通常以站名方式列出所有站,object search以DN站名方式列出所有站。设置维护模式在上图界面找到eNB,右键Maintenance Set Subtree under Maintenance,将该站点的所有对象设置为维护模式,不再上报告警到NA8。会有如下提示信息,点击OK关闭。取消维护模式在同一界面找到eNB,右键Maintenance Resume Monitoring,

14、将该站点的所有对象取消维护模式,恢复上报告警到NA8。查找设置维护模式的站点在Object Search界面除选中eNB版本外,增加点选Maintenance Mode,点击Search按钮,即可查询当前所有设置为维护模式的站点列表。在搜索结果列表的操作栏点击export to csv,可将查询结果导出为表格。第九章、N8网管垃圾数据删除Delete enodeB data in netact81、 cancel告警数据:2、 delete alarm from database3、 delete enodeb from monitor:4、 把要删的enodeb直接从cm editor拖入其

15、中,打开cm operationworkflow engine5、 点击start,开始delete网元数据:第十章 LTE批量修改参数操作步骤1、 转化Dump文件安装Plan Editor工具将从网管平台提取的.XML文件转化转化成.mdb格式的Dump文件。2、 提供修改对象及参数名从dump文件相关表中过滤出需要修改的对象及参数名3、 将步骤二中的数据发给GDC制作参数修改plan(.XML文件)示例:4、 导入.xml文件plan1. 打开Netact-configuration-CM Operation Manager,如下图2. CM Operation Manager-File

16、Import,如下图,导入后点击Start此步骤,软件会自检查导入的脚本是否有错误,如报错,将报错内容发给GDC检查,重新制作脚本。5、 执行导入的Plan脚本步骤四中导入的脚本会显示在Plans窗口中,新导入的脚本需要点击按钮进行刷新,。导入的脚本会单独成行,右击导入的plan-provision-startPlan执行完成后显示“Finished”,若plan未完全执行,会显示“Failed”。6、 PLAN自行备份功能执行后的plan脚本文件会自行备份backup文件,如果需要倒回修改的参数,右击backup文件,选择provision执行后即可将修改的参数倒回修改前的值。第十一章 B

17、TS LOG抓取1. Ping基站OAM IP,能Ping通之后打开端口(基站只要有重启就需要重新打一次端口)2. 打开端口两种方法:1,用CMD命令打开,适用于打开所有的基站端口.2,用网页打开,截图如下:,输入https:/10.3.xx.xx(基站操作维护IP)进入到这个界面,然后点击SSH Service,第一次打开需要输入用户名:Nemuadmin和密码:nemuuser.点击确定.进入到如下页面:点击Enable SSH Service打开SSH的端口.同样点击R&D Port Service.再点击Enable R&D Port Service打开R&D的端口.3. 打开BTSL

18、OG软件做如下设置:1) 点击nodesR&D ParametersWAM10WN50-CCSCCS.2) 点击Setup,在IP地址栏输入基站的操作维护IP.Board:0x10.CPU:0x11.Task:0x060c.输入之后点击OK.3) 点击左上角Get Current可以得到基站当前的参数.4) 点击66行,此行的参数指示BTS LOG应该定向到的IP地址,默认为LOCAL IP192.168.255.126.将此IP更改为PC 的IP. 5) 切记:如果查看完站点的BTSLOG,必须要按照第四步重新把IP更改为192.168.255.126,否则当定向多个基站的BTSLOG时,B

19、TSLOG就容易堵塞。6) 提示:当基站发生重启时,BTSLOG会恢复成默认值,当需要远程查看BTSLOG时,需要重新定向。7) 点击主页面的UDP下面的Start按钮,开始记录LOG.4. 常用BTSLOG过滤条件l AntIdx:查看小区的发射校准,如果在后面加上1244,则是过滤第一小区的校准,1344,1444分别为第二小区和第三小区.如果查看每个PATH的校准情况,则需要过滤AntIdx(1).括号里的数字代表PATH号,如果是1则代表是第2PATH.同理可以过滤从1到7.即第2path到第8path.如果发现有某个OptIF出现failed.则此光线坏掉或者光线未连接好.则对应的小

20、区会有问题.l Tput:查看上下行的速率.l totalNumUser:查看目前此站上有多少个用户,只有当用户数有变化的时候才会报上来.l remoteLOS:可以确定是否是小区闪断,远端删除小区。l turn off:查看有没有把小区关掉l OptIF:查看光口消息l rrcl RRC:查看相关信令消息第十二章 LTE告警提取方法1、远程登陆网管2、运行并登陆Application Launcher Client 23、运行fault management4、进入告警界面1)当前激活告警2)历史告警5、告警保存(可保存为csv和txt两个格式)第十三章 如何修改天线顺序Log on Net

21、Act:Go to start page:Go to Configuration folder:Open CM Editor tool and CM Operations Manager tool.1. Create modification plan via CM EditorOn CM Editor tool, click Edit menu, open Search and Modify Target ConfigurationFind “LNCEL(lte)” in Managed Object Conditions-Class:Seach the anntenan cabling m

22、apping configuration.Filter all of the ojects which has Antenna cabling mapping configuration RRU physical antenna port2 = 2; and modify the parameters as you want, then press Put Modification to Plan:In this example, cross connections is applied: 1-1, 2-5, 3-2, 4-6, 5-3, 6-7, 7-4, 8-8.Convert modif

23、ication to plan is done, result shown as below:2. Check the plan via CM EditorOn CM Editor tool, click New Plan(just generated) on left pannel, then click Edit menu, open Show All Managed Objects in Plans:Check any one of the LNCEL, we can see that Antenna cabling mapping configuration has been modi

24、fied, with actual value listed right side.3. Provision the plan to eNB via CM Operations ManagerOn CM Operations Manager tool, find the plan previously created via CM Editor.Right click on it to open Provision window.Select the wanted eNBs and press start to send the commission file to eNB and activate it:第 58 页 共 58 页

展开阅读全文
