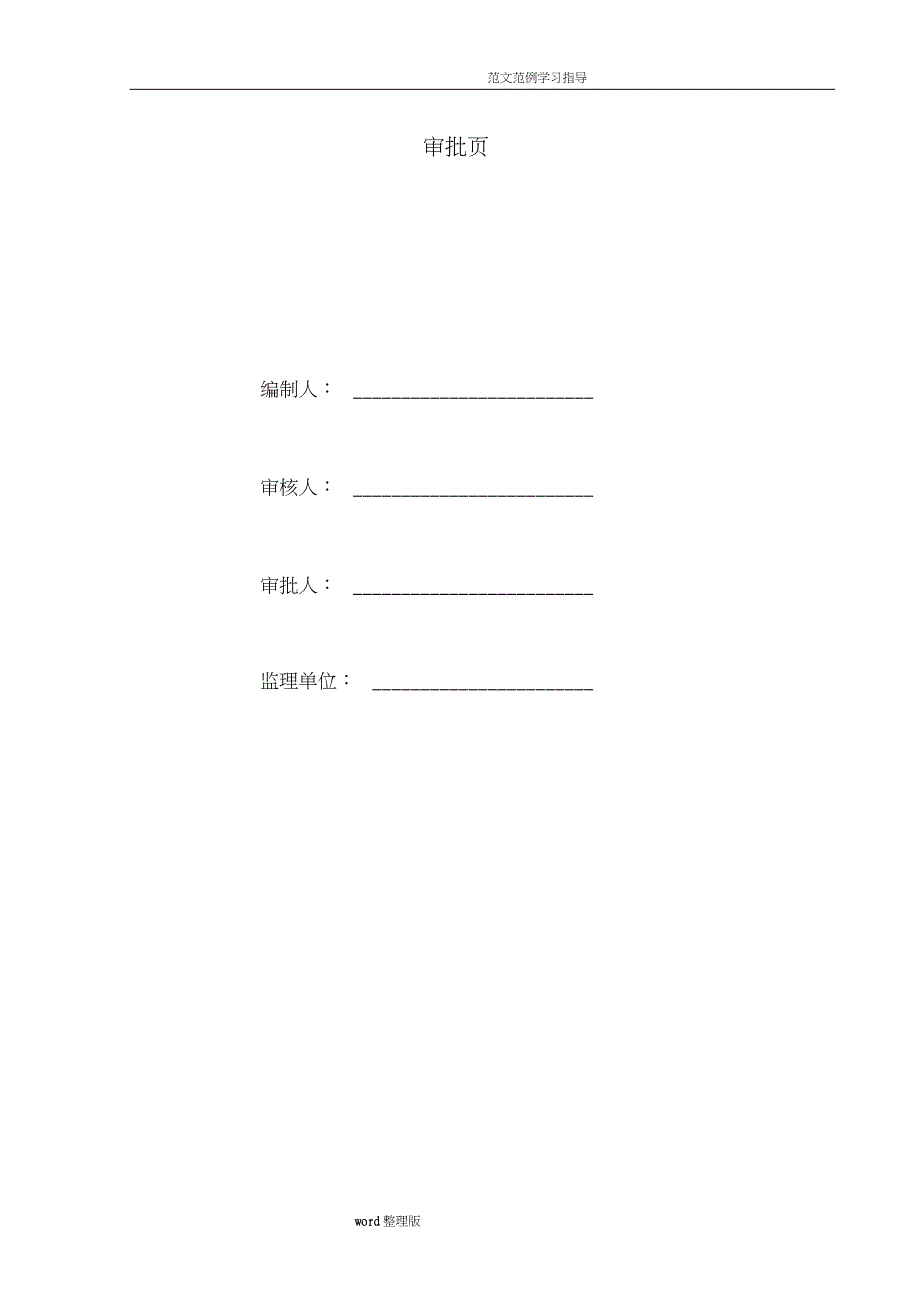

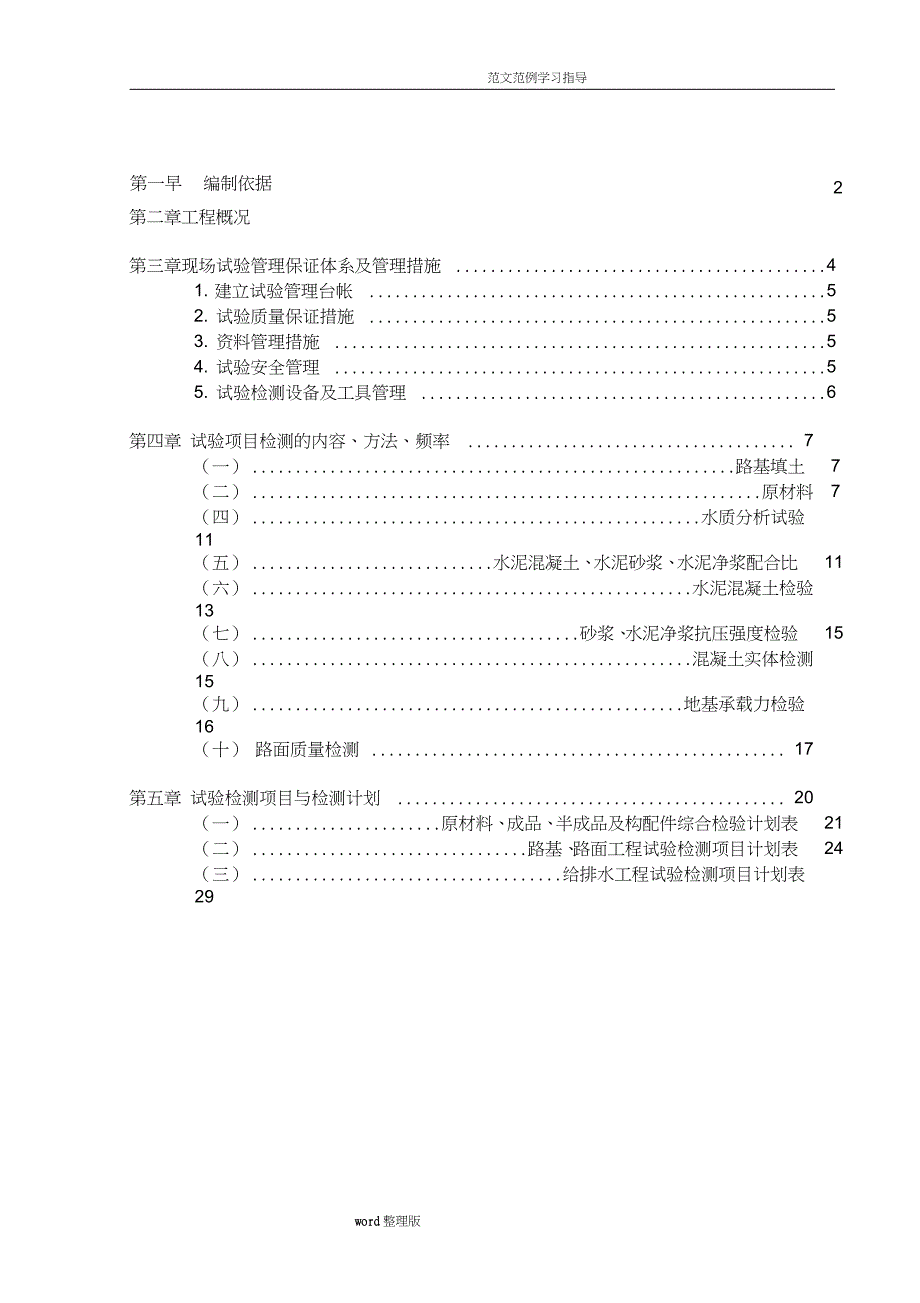

1、范文范例学习指导路基、路面工程试验检测计划word整理版审批页编制人： 审核人： 审批人： 监理单位： 范文范例学习指导2第一早编制依据word整理版第二章工程概况第三章现场试验管理保证体系及管理措施 41. 建立试验管理台帐 52. 试验质量保证措施 53. 资料管理措施 54. 试验安全管理 55. 试验检测设备及工具管理 6第四章 试验项目检测的内容、方法、频率 7（一）路基填土 7（二）原材料 7（四）水质分析试验 11（五）水泥混凝土、水泥砂浆、水泥净浆配合比 11（六）水泥混凝土检验 13（七）砂浆、水泥净浆抗压强度检验 15（八）混凝土实体检测 15（九）地基承载力检验 16（十

2、 路面质量检测 17第五章 试验检测项目与检测计划 20（一）原材料、成品、半成品及构配件综合检验计划表 21（二）路基、路面工程试验检测项目计划表 24（三）给排水工程试验检测项目计划表 29范文范例学习指导一、编制依据1.1 依据施工合同、施工设计图纸、地勘资料、施工组织设计及相关资料。1.2 依据国家、住房和城乡建设部、交通部部相关规范、标准、规程。 公路路基施工技术规范(JTJ 033-95)钢结构工程施工质量验收规范(GB50205-2001) 给水排水管道工程施工技术及验收规范(GB 50268-976) 混凝土结构工程施工质量验收规范(GB 50204-2015)地下防水工程质

3、量验收规范(GB50208-2011)公路土工实验规程(JTG E40-2007)公路工程水泥及水泥混凝土试验规程(JTG E30-2005) 公路工程石料试验规程(JTJ054-94)公路工程集料实验规程(JTG E42-2005) 公路路基路面现场测试规程(JTG E60-2008) 普通混凝土配合比设计规程(JGJ55-2011) 砌筑砂浆配合比设计规程(JGJ/T98-2010) 钢筋混凝土用热轧光圆钢筋(GB1499.1-2008) 钢筋混凝土用热轧带肋钢筋(GB1499.2-2007) 混凝土强度检验评定标准(GB/T50107-2010) 建筑装饰及验收规范(GB50210-20

4、02 建筑工程施工及验收规范木结构工程施工质量验收规范(GB50206-2002 回弹法检测混凝土抗压强度技术规程(JGJ/T 23-2011)1.3 依据地方或相关行业规范、标准、规程。1.4 依据施工招标文件指定的标准和相关规定；依据监理程序文件和业主及监督部门 下发的相关规定和要求。、工程概况序号项目内容1工程名称山里江南旧州花海项目2建设单位安顺投资有限公司3设计单位贵州省建筑设计研究院4监理单位四川康立项目管理有限责任公司5施工单位北京建工路桥工程建设有限责任公司6建设规模建筑面积：2000亩施工范围：园区内所有土建、单体、安装等全部施工内容7建设地点安顺市西秀区旧州镇8工期要求20

5、16年3月2日一2016年8月2日三、现场试验管理保证体系及管理措施现场试验管理是一项非常重要的工作，要求试验人员认真负责落实 好各项工作。1. 建立试验管理台账（1）试验检测方案（2）各种试验记录2. 试验质量保证措施（1）掌握工程的特点及类型，形象进度，做好试验及准备工作。（2）建立试验管理台账记录表，制定各项管理制度。(3) 经常与工地技术、施工员联系，了解进度情况，按规定时间取样。(4) 对工作要认真负责。试验取样真实且具有代表性，资料的填写要清 楚整齐，日期、部位的填写要清楚。(5) 及时出具试验资料，交技术资料员存档，做好交接记录。(6) 试验人员每天做好试验记录，将每天的试验取样

6、项目填写清楚、编 号。(7) 对于所检项目如出现不合格情况，以书面报告形式报给技术负责人 及监理单位，以便于现场进行补救处理，复检抽样合格后出具合格的试验 报告。3. 资料管理措施(1) 为了加强过程管理，现场试验台帐，试验记录和试验管理资料，台 帐编号连续，编号与报告上编号吻合。(2) 试验台帐：建立各类试验台帐。(3) 试验管理资料包括试验管理制度(包括试验管理制度、试验检测责 任制、试验设备管理制度)，试验计划、试验技术交底、试验设备购置计 划。4. 试验安全管理(1) 试验人员必须熟练掌握所用设备，仪器的使用要求、性能、操作 前认真检查试验电源线路、设备防护情况。(2) 操作时按要求使

7、用劳动防护用品，操作时应精神集中。5. 试验检测设备及工具管理实验室设施、工具的管理，包括保管、使用、保养、检修、申请更 新等各个环节的工作均要规范，符合要求。具体事宜由安顺兴建检测公司进行四、试验项目检测的内容、方法、频率(1) 路基填土路基填土技术要求及试验频率：(1) 有机质：每个取土场一次若土质发生变化时重做；(2) 易溶盐：每个取土场一次若土质发生变化时重做；(3) 颗粒分析：(如果小于0.075mm颗粒质量超过总土质量的10%，这 部分土要用移液管法或比重计法再进行分析)，每 5000m或土质变化时检 验一次；(4) 液塑限：每5000m或土质变化时检验一次；(5) 自由膨胀率：每

8、个取土场一次或土质变化时检验一次 ；(6) 重型击实试验：每5000 m3或土质变化时检验一次；(7) CBR式验：每个取土场一次或同一土场土质变化时检验一次；(8) 天然含水量：每个取土场一次若土质发生变化时重做 ；根据试验结果对土进行分类定名，(1)有机质含量8%,( 2)易溶盐含 量5%,( 3)液限50%( 4)塑性指数26的土为不合格土，CBR设计 值按照城镇道路工程施工与质量验收规范 CJJ 1-2008的有关规定或图 纸设计执行。压实度规定值按公路工程技术标准JTG B01 2003、城镇道路工程施工与质量验收规范CJJ 1-2008和图纸的有关规定执行，检验频率为 每1000川

9、检测3点，不足1000川时检测3点，必要时可根据需要增加检 验点，且每层都需要进行评定。（二）原材料1. 水泥：对于每批水泥厂家要提供出厂水泥质量检验报告单，每批水泥进场后，试验人员要认真审核出厂水泥质量检验报告单，看其 各项试验结果是否符合规范要求，同时对进场水泥进行查验。看其批号和 数量是否和出厂水泥质量检验报告单一致。取样检验：对进场的同一 厂家、同品质、同编号、同生产日期的水泥，袋装水泥以200t为一批（不足200t按一批对待）验收，散装水泥以 500t为一批（不足500t按一批对 待）验收，每批至少取样一次，一般应为 20个以上不同部位取等量样品， 样品总数至少10kg。做胶砂强度（

10、3d,28d ）、标准稠度、凝结时间、安定 性、细度等规范规定的试验检测项目，对检验不合格的必须清理出场。2. 砂：采用级配良好的中砂，要求质地坚硬，颗粒洁净，粒径小于4.75mm 的河砂，做以下试验：筛分、表观密度、吸水率、含泥量、泥块含量、云 母含量、轻物质含量、SO含量、有机质含量、坚固性等。其中除云母含量、 轻物质含量、SO含量、有机质含量、坚固性每料源试验一次外其它试验项目每批试验一次。进场时每批不超过 400m检验一次。3. 碎石：采用级配良好的碎石。做以下试验：筛分、表观密度、吸水 率、压碎值、针片状颗粒含量、含泥量、泥块含量等，以上试验项目每批 试验一次，按每批不超过4oom检

11、验，分散生产按每批不超过2oom检验， 不足一批的按一批对待。4. 块石砌筑片石、路缘石、人行道面石等石料厂家要提供出厂检验报告 并复检，强度和尺寸需符合设计要求，每进场检验批抽检一次。5. 钢筋：钢筋进场后承包商要认真审查质量保证书（或检验合格证）， 检查钢筋和钢筋上的标志牌，看其品种、等级、炉号、数量是否与质量保 证书(或检验合格证)相符，两者不相符者不予验收。带肋钢筋应符合钢 筋砼用热轧带肋钢筋(GB1499.2-2007)的规定，光圆钢筋应符合钢筋 砼用热轧光圆钢筋(GB1499.1-2008)的规定。(1) 钢筋原材料检验，在每批钢筋(同品种、同等级、同截面尺寸、同厂家生产的每60T

12、为一批)内任选三根钢筋，各截取一组试样，每组5个试验件，一个试验件用于拉伸试验(屈服强度、抗拉及延伸率)，一个 试件用于冷弯试验，三个试件用于可焊性试验(如果焊接单、双两种形式 都用则每组还要增加三个试件)如果有一个试件试验结果不合格则该批钢 筋不合格。(2) 钢筋电弧焊接头质量检验，以300个同类型接头为一批，不足300个时仍按一批对待：首先进行外观检查，强度检验试验要从成品中截取3个接头拉伸试验，3个接头试件的抗拉强度不得低于该级别钢筋的规定抗拉 强度值，至少有两个试件呈塑性断裂，3个试件均断于焊缝外，当其中一项 不合格时应双倍取样进行复验，复验如仍有一项不合格则该批电弧焊不合格，该批焊接

13、头报废。(3) 钢筋机械连接工程开始前及施工过程中，应对每批进场钢筋进行接 头工艺检验，工艺检验每种规格钢筋的接头试件不应少于3根，钢筋母材抗拉强度试件不应少于 3根，且应取自接头试件的同一根钢筋。接头的现 场检验按检验批进行，同一施工条件下采用同一批材料的同等级、同形式、 同规格接头，以500个为一个验收批进行验收，不足 500个也作为一个验 收批。对接头的每一验收批，必须在工程结构中随机截取3个接头试件作抗拉强度试验，按设计要求的接头等级进行评定。8. 钢材：钢拱架、钢管等钢结构的施工验收必须满足钢结构工程施工质量验收规范(GB50205-2001),下列情况之一的钢材，应进行抽样复验，其

14、复验结果应符合现行国家 产品标准和设计要求。(1) 国外进口钢材；(2) 钢材混批；(3) 板厚等于或大于40mm且设计有Z向性能要求的厚板；(4) 建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用 的钢材；(5) 设计有复验要求的钢材；(6) 对质量有疑义的钢材；9. 对于工程上使用的土工布、土工格栅、土工模等土工材料，也要按 有关规范要求的检验指标和频率进行检验，合格后才能使用。(3) 外加剂的检验：同试验监理工程师和中心试验室共同取样委托有资质的试验机构进行 检验，检验按GB 8076-2008混凝土外加剂表1 (掺加外加剂混凝土性 能指标)和表2 (匀质性指标)进行，对钢筋混凝

15、土用外加剂还要进行锈蚀 试验，试验合格才能使用。(4) 水质分析试验：水泥混凝土、砂浆拌合用水要进行水质分析试验，合格后才能使用。应符合JGJ63-2006混凝土用水标准，对于水质分析试验结果用材料报 验单向试验监理工程师报验，并交中心试验室一份。(5) 水泥混凝土、水泥砂浆、水泥净浆配合比：所有水泥混凝土、砂浆、水泥净浆配合比按实验室给出的配合比配制, 配合比中所有指标必须按有关规范、规程、图纸等要求选取。所有配合比 必须经过批准后方可使用，施工过程中严格按配合比浇筑。序号名称规格检测项目备注1混凝土C20配合比商品混凝土2水泥砂浆 M5配合比自拌(6) 水泥混凝土检验1、混凝土的强度混凝土

16、的强度应符合设计要求，包括立方体抗压强度、抗折强度等。(1) 立方体抗压强度立方体抗压强度标准值系指按照标准方法制作养护的边长为150mn的立方体试件，在28d龄期用标准试验方法测得的具有 95淋证率的抗压强度。 混凝土强度等级应按立方体抗压强度标准值确定。对混凝土结构工程中的各混凝土强度等级，均应预留置同条件养护试 块，同条件养护试块应在达到等效养护龄期时进行强度试验。等效养护龄 期应根据同条件养护试件强度与标准养护条件下28d龄期试件强度相等的原则确定，可取按日平均温度逐日累计达到600Cd时对应的龄期，0C及以下的龄期不计；等效养护龄期不应小于14d,也不宜大于60d。(2) 抗折强度混

17、凝土抗折强度是指混凝土的抗弯拉强度。根据城镇道路工程施工与 质量验收规范(CJJ 1-2008)，混凝土抗弯拉强度应符合设计要求。(3) 坍落度及坍落扩展度值混凝土拌合物的流动性大小可用坍落度及坍落度扩展度法测定。坍落度 及坍落度扩展度法测定适用于骨料最大直径不大于40mm坍落度不小于10m m的混凝土拌合物稠度测定。预拌混凝土交货检验时，应对坍落度进行 检验，确保其满足和易性要求。2、制取组数应符合下列规定：(1) 浇筑一般体积的结构物(如基础墩台等)时，每一单元结构物应制取2组。(2) 连续浇筑大体积结构物时，每 80200m3或一个工作班制取2组。(3) 上部结构，主要构件16m以下应制

18、取1组，长16-30m制取2组，长 31-50m制取3组、50以上都制取不少于5组。小型构件每批或每工作班至 少应制取2组。(4) 对于零星的、分散的混凝土工程(如小桥和涵洞)，每个结构中每种混凝土等级或每个工作班制取不少于 2组。(5) 每工作日从同一拌和站投配的同一混合料用在不同的工程时，可以合 并制取2组或2组以上试件。(6) 应根据施工需要，另制取几组与结构物同条件养护的试件，作为拆模、 吊装、张拉预应力、承受荷载等施工阶段的强度依据。(7) 砂浆、水泥净浆抗压强度检验：(1) 砂浆试块为6块70.7mmx 70.7mmx 70.7mm立方体试件，不同强度等 级及不同配合比的水泥砂浆应

19、分别制取试件，试件应随机制取。(2) 重要及主体砌筑物，每工作班制取 2组。(3) 一般及次要砌筑物，每工作班可制取 1组。(8) 混凝土实体检测测定方法：强度回弹回弹法要点：(1) 每个结构物回弹测区不少于10个。(2) 测区应避开位于混凝土内保护层附近设置的钢筋。(3) 测区表面应清洁、干燥、平整、必要时要用砂轮打磨，磨光的表面不 应有残余的粉尘或者碎屑。(4) 一个测区的面积不小于20cm*20cm每一测区测定16个测点，相邻两 点件距离不小于3cm测点距离结构物边缘不少于20cm(5) 测区应选在那是回弹仪处于水平方向检测混凝土浇筑面，不能满足要 求的要进行修约。(6) 对于龄期超过3

20、个月的硬化混凝土，应进行混凝土表面的碳化深度测 定，并进行修约。(9) 地基承载力检测路基和构筑物在施工过程中采用荷兰式轻型触探仪与标准轻型动力触 探仪作为基本的试验工具。荷兰式轻型动力触探仪一般作为不适宜土的判 别及其范围和深度的调查，标准轻型动力触探仪一般作为不适宜土清除后 的地基承载力验算。动力触探点的数量每不适宜土段宜采用断面控制方式， 断面间距一般控制在10-20m之间，小范围不适宜土段可加密，每个断面布 置3-5个测试点，按路基范围左、中、右布置。不适宜土的判别统一采用 荷兰式，荷兰式轻型动力触探仪以贯入 20cm的锤击数小于所要求的锤击数 进行确定，在按荷兰式轻型动力触探仪所确定

21、的深度后，立即采用标准轻 型动力触探仪按承载力标准的要求进行试验和验算。标准轻型动力触探仪 的承载力与锤击数之间的关系为 F0=8N20-30 （ KPa。如果验算承载力大于设 计要求，即可停止清除不适宜土的工作而进入回填施工。（十）路面质量检测在路面工程施工完成后进行路面质量检测工作，包括压实度、面层厚度、弯沉值、平整度、宽度、抗滑性能等；（1）面层压实度检查数量：每1000m2测1点。检验方法：查试验记录（马歇尔击实试件密度，试验室标准密度）。（2）面层厚度应符合设计规定，允许偏差为+ 105 mm。检查数量：每1000m2测1点。检验方法：钻孔或刨挖，用钢尺量。（3）弯沉值，不得大于设计

22、规定。检查数量：每车道、每20m测1点。检验方法：弯沉仪检测。五、试验检测项目与检测计划。（详见样表如下）（一）、原材料、成品、半成品及构配件综合检验计划表（二）、路基、路面工程试验检测项目计划表（三）、给排水工程试验检测项目计划表（一）、原材料、成品、半成品及构配件综合检验计划表材料名称规格型号试验项目试验频率备注水泥/细度（比表面积） 标准稠度用水量 凝结时间 安定性 胶砂强度同厂家，同品 种、同标号、袋装200T/批，散装500t/ 批12Kg/ 批砂/颗粒级配 细度模数 表观密度 堆积密度 孔隙率同一料源，小 批量进场为400 m/批（或 600t ）20Kg/组碎石/颗粒极配、压碎值

23、 表观密度、堆积密 度、孔隙率、含泥 量、泥块含量、针 片含量、母岩强度同一料源，小 批量进场为3400 m / 批40Kg/组（最大粒径10-20mm）或 80Kg/ 组（最大粒径31.5-40mm）钢筋原材0、HPB300抗拉强度、伸长率、 弯曲性能、质量偏差同厂家、同品 种、规格、型号60t 一批60t/组，每组5根，每根长度不小于 600mmHRB400抗拉强度、伸长率、 弯曲性能、质量偏差同厂家、同品 种、规格、型号60t 一批砖不小于Mu10强度同厂家、同品 种、规格、型号15000块一批块石/强度同厂家、同品 种、规格、型号20000块一批级配碎石/常规冋一料源，小 批量进场为

24、3400 m / 批钢板A31批次/1次工字钢1批次/1次防水卷材断裂拉伸强度、伸 长率、撕裂强度、 低温弯折、不透水性1批次/1次土工布拉断力、伸长率、 纵横强度比、梯形 断裂、不透水性、裂缝率1批次/1次说明：上述原材料、构配件试验检验项目及数量，将根据工程实际情况加以完善。（二）、路基、路面工程 试验检测项目计划表1、路基、路面工程 试验检测项目计划表施工部位材料名称规格型号试验项目试验频率备注路基 土 石土方细粒土填料标准击实 试验、液塑限、 天然含水率、颗 粒分析、有机质 含量、易溶盐含 量、冻膨胀和膨 胀量每 5000m3一次含水量试验每层压实前一 次方压实度试验每1000m2每压

25、实层测3处93%道路弯沉值试验1点/每车道/20m砂砾换 填颗粒级配、标准 击实每一料源一次压实度试验每1000m2每压实层测3处路面 工程级配碎 石含泥量、针片值、 颗粒极配、压碎值每400m3 一次压实度21000m /1 点道路弯沉值试验1点/每车道/20m2、路基填料、压实度及弯沉检测指标统计序 号填料名称路面底面 以下压实度指标弯沉指标1填方素土0-0.8mK 93%0.8-1.5mK 93%1.5m以下K 93%2零填方及挖 方路基0-0.8mK 93%4碎石垫层（15cm）/（三）、给排水工程试验检测项目计划表1、给排水工程混凝土、砂浆试验检测项目计划表施工部位结构名称类别试验频率计划次数 （组）实际次数（组）雨水管1组/班或1oom根据现场实际情况污水管1组/班或1oom根据现场实际情况word整理版
