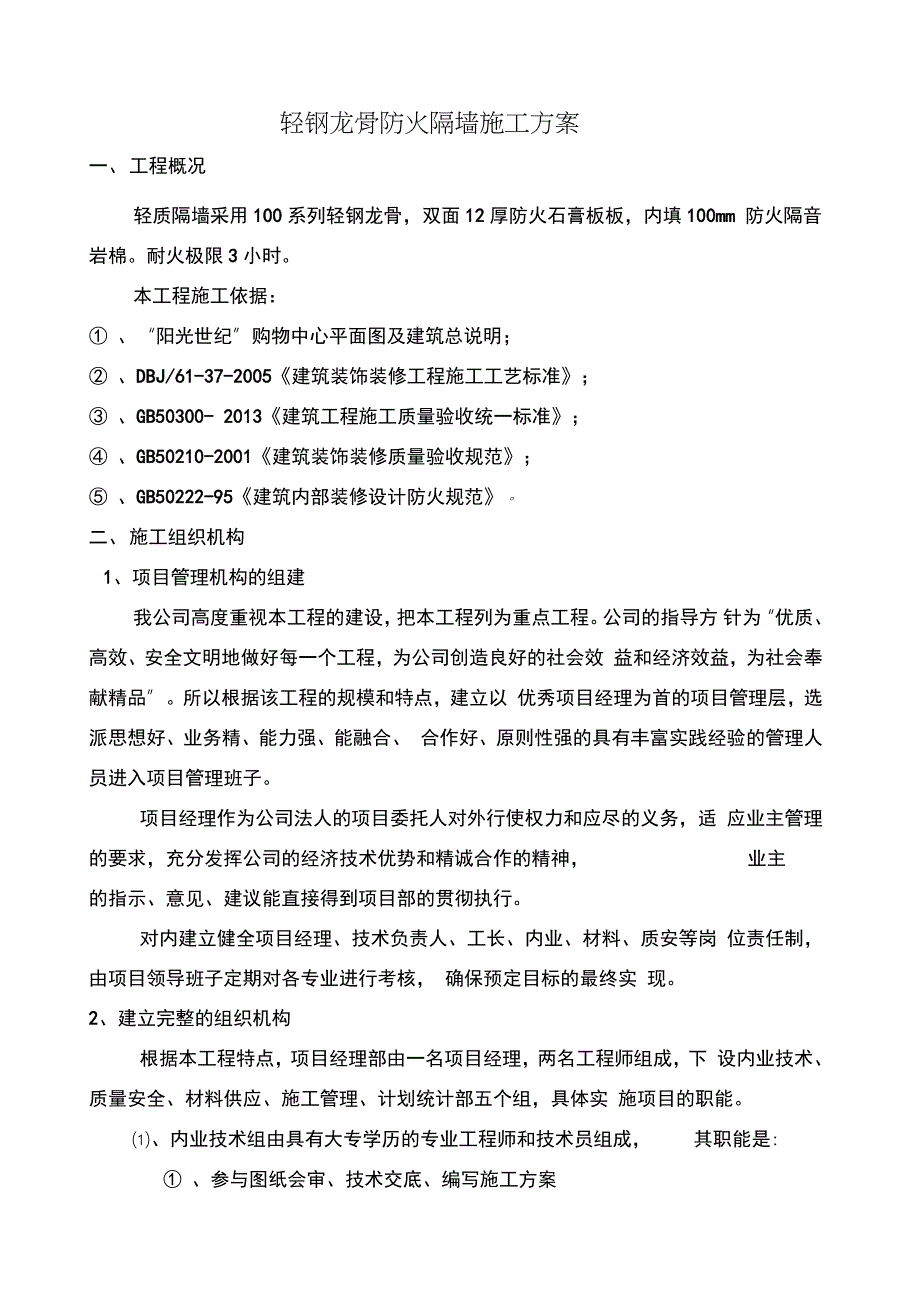

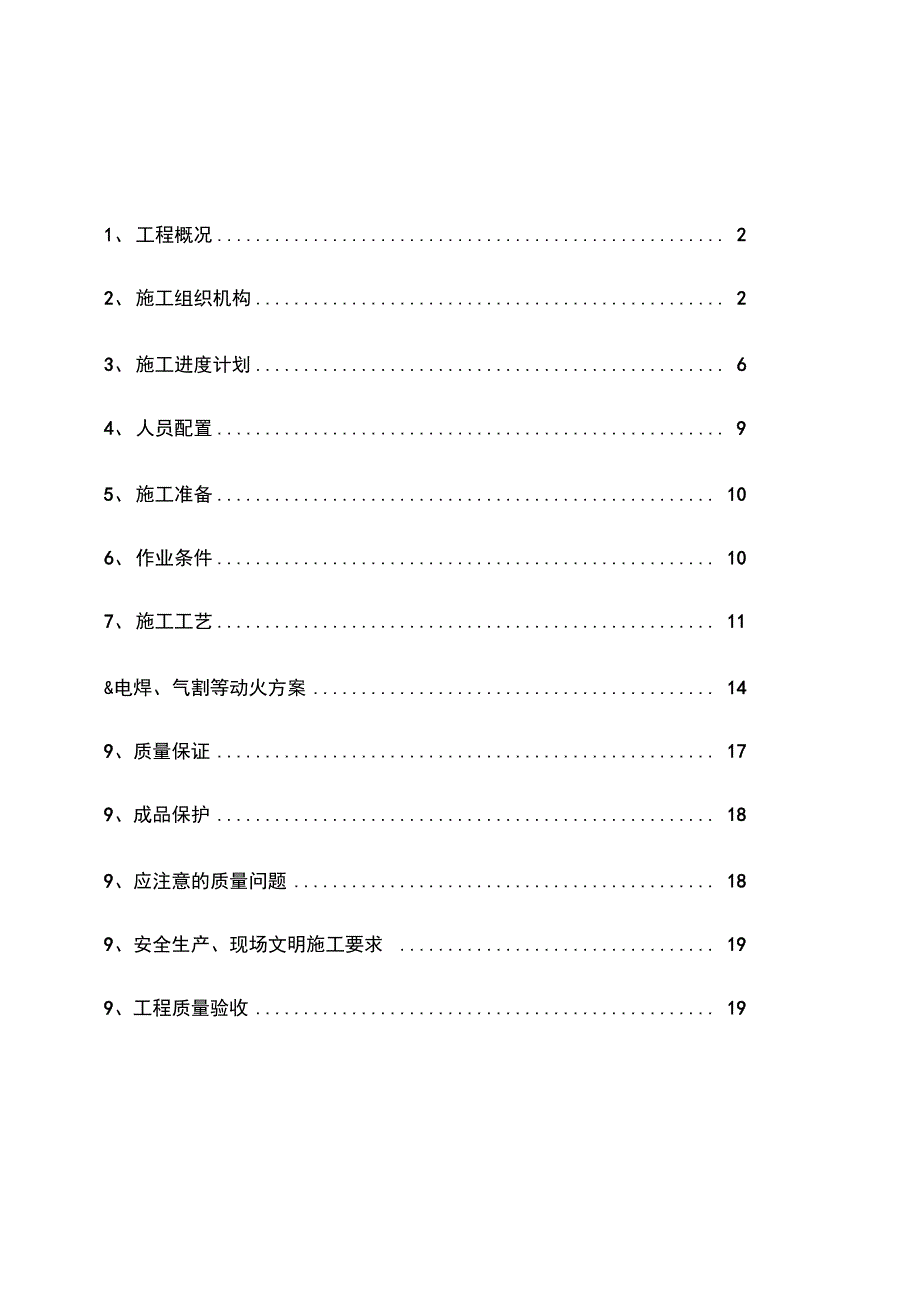

1、1、工程概况 22、施工组织机构 23、施工进度计划 64、人员配置 95、施工准备 106、作业条件 107、施工工艺 11&电焊、气割等动火方案 149、质量保证 179、成品保护 189、应注意的质量问题 189、安全生产、现场文明施工要求 199、工程质量验收 19轻钢龙骨防火隔墙施工方案一、工程概况轻质隔墙采用100系列轻钢龙骨，双面12厚防火石膏板板，内填100mm 防火隔音岩棉。耐火极限3小时。本工程施工依据： 、“阳光世纪”购物中心平面图及建筑总说明； 、DBJ/61-37-2005建筑装饰装修工程施工工艺标准； 、GB50300- 2013建筑工程施工质量验收统一标准； 、G
2、B50210-2001建筑装饰装修质量验收规范； 、GB50222-95建筑内部装修设计防火规范。二、施工组织机构1、项目管理机构的组建我公司高度重视本工程的建设，把本工程列为重点工程。公司的指导方 针为“优质、高效、安全文明地做好每一个工程，为公司创造良好的社会效 益和经济效益，为社会奉献精品”。所以根据该工程的规模和特点，建立以 优秀项目经理为首的项目管理层，选派思想好、业务精、能力强、能融合、 合作好、原则性强的具有丰富实践经验的管理人员进入项目管理班子。项目经理作为公司法人的项目委托人对外行使权力和应尽的义务，适 应业主管理的要求，充分发挥公司的经济技术优势和精诚合作的精神，业主的指示

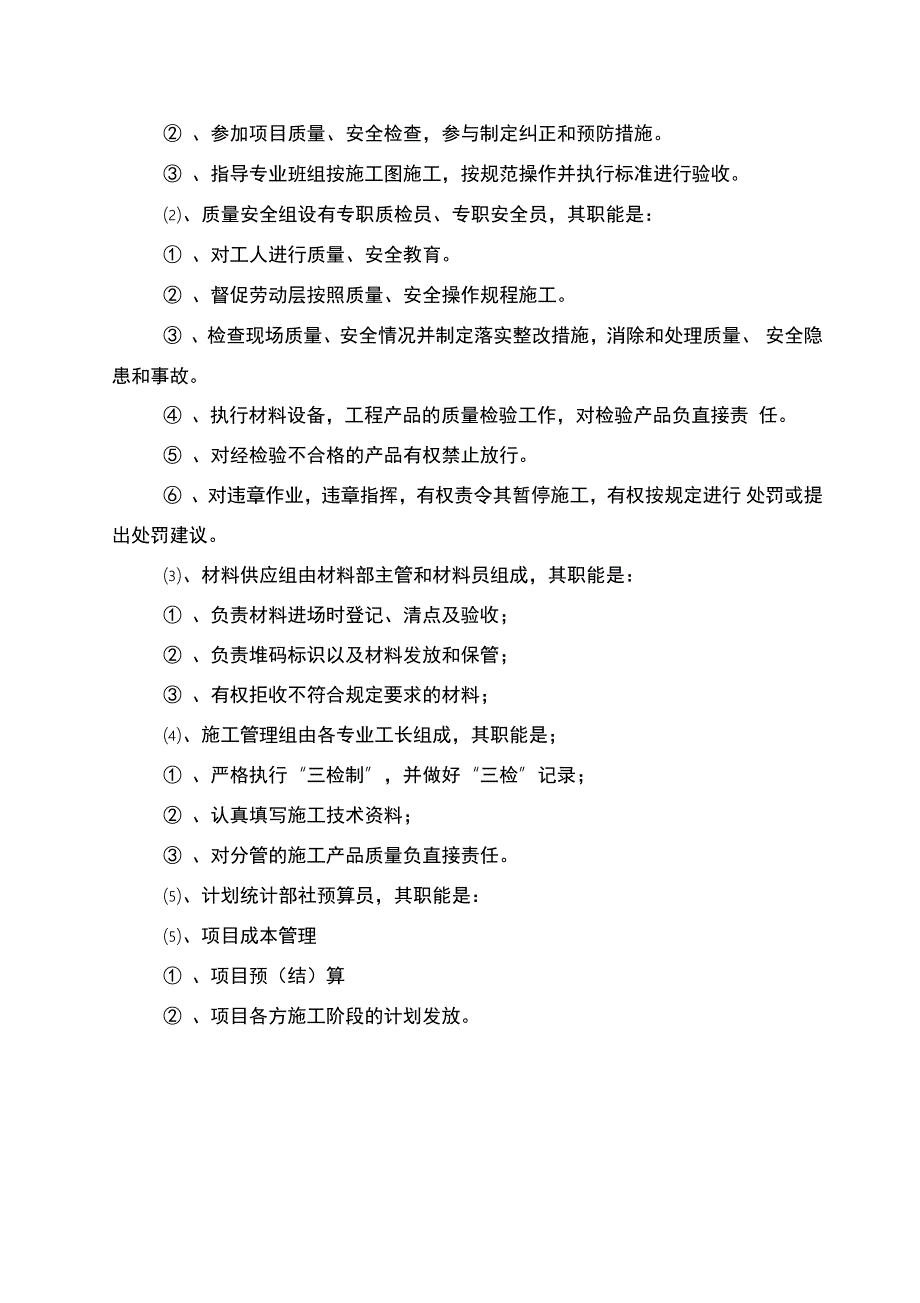

3、意见、建议能直接得到项目部的贯彻执行。对内建立健全项目经理、技术负责人、工长、内业、材料、质安等岗 位责任制，由项目领导班子定期对各专业进行考核， 确保预定目标的最终实 现。2、建立完整的组织机构根据本工程特点，项目经理部由一名项目经理，两名工程师组成，下 设内业技术、质量安全、材料供应、施工管理、计划统计部五个组，具体实 施项目的职能。、内业技术组由具有大专学历的专业工程师和技术员组成，其职能是: 、参与图纸会审、技术交底、编写施工方案 、参加项目质量、安全检查，参与制定纠正和预防措施。 、指导专业班组按施工图施工，按规范操作并执行标准进行验收。、质量安全组设有专职质检员、专职安全员，其职
4、能是： 、对工人进行质量、安全教育。 、督促劳动层按照质量、安全操作规程施工。 、检查现场质量、安全情况并制定落实整改措施，消除和处理质量、 安全隐患和事故。 、执行材料设备，工程产品的质量检验工作，对检验产品负直接责 任。 、对经检验不合格的产品有权禁止放行。 、对违章作业，违章指挥，有权责令其暂停施工，有权按规定进行 处罚或提出处罚建议。、材料供应组由材料部主管和材料员组成，其职能是： 、负责材料进场时登记、清点及验收； 、负责堆码标识以及材料发放和保管； 、有权拒收不符合规定要求的材料；、施工管理组由各专业工长组成，其职能是； 、严格执行“三检制”，并做好“三检”记录； 、认真填写施工技
5、术资料； 、对分管的施工产品质量负直接责任。、计划统计部社预算员，其职能是：、项目成本管理 、项目预（结）算 、项目各方施工阶段的计划发放。3、施工组织机构框图4、施工组织机构的高效运作 、明确项目经理的责、权、禾U根据项目经理部的工作实际，具体明确每个项目管理人员的责、权、利，使全体管理人员有条不紊，紧张有序地开展工作，从而较大幅度提高项 目经理部的工作效率，有效促进管理整体实力的强化，使项目管理班子有更 好的精力和时间来分析运筹较为复杂的环节，做到项目整体下活一盘棋。项目经理受公司法人委托，全权处理本工程施工过程中的一切事务， 并享有人事组阁权，劳动力选择权，材料采购权以及资金使用权，并且
6、项目 上的一切开支（装饰、水电）由项目经理签字后方能支付，项目经理有权奖罚管理人员及施工班组项目所需的材料，机械设备，周转材料由项目经理部按工程进度自行配置。项目经理部必须按 GB/T19002-IS09002质量体系进行全面管理，组 织好各工种、各专业的施工协调配合，实现决策准， 指挥灵，落实快的工作 方针，确保工程按照既定质量、进度目标交付使用。 、企业形象，创工程精品市场需要精品，用户需要精品。精品工程是由施工管理的全过程及各分 部分项工程质量精细的程序所组成的，同时职业道德也是精品工程不可分割 的重要部分，我公司建立了“职业道德考核机制”，并在项目中大力推行和 运用。具体做法是将考核标
7、准具体落实到人头并与他们的收入直接挂钩，以形成自觉抵制施工质量和材料质量的以次充好，偷工减料，弄虚作假等不良行为，实施用户满意工程。 、证施工组织机构高效运作的措施项目经理部直接隶属公司总部，由公司法人代表授权项目经理处理施工 现场一切事务。组织强有力的项目班子，由项目经理选用思想好、业务精、能力强、 善合作、服务好的管理人员进入项目管理班子。建立健全项目管理岗位责任制，定期对各专业进行考核。项目经理， 业主或监理认为不称职的管理人员及施工班组立即更换。强化激励与约束机制，制定业绩评比，奖罚办法，定期组织项目经 理部管理人员会议，检查工作质量。每半月召开一次现场办公会，重点解决项目的质量、进度
8、等难题,以确保工程能高质、高效的运转。每天下午召开由项目经理主持的班子碰头会，对次日的工作进行协调安排。实行劳动用工管理，选用组织能力强，技术水平高，能打硬仗的作 业队伍，树立连续作战的精神，确保工期按时完成。项目经理部加强对项目职工进行素质教育，强化敬业精神，提高工作技能，鼓励参战人员艰苦作业，同时提高其福利待遇，让他们以旺盛的精 神积极投入工程建设。三、施工总进度计划1、总工期总工期30天，力争提前完成该工程。工期以开工报告与竣工报告之间 的日历天数为准。2、工期控制为保证工程按时保质的完成，对各分部分项工程作如下安排: 、放线定位、化学螺栓安装 4天； 、网架附加上、下矩管：7 天； 、
9、矩形钢管墙架安装：5 天； 、轻钢贯通、竖向龙骨：5 天； 、单面防火板安装：3天； 、防火棉安装：3天； 、防火板安装：3天；附：施工进度计划表见附表 ：天数1-45-1112-1617-2122-2425-2728-30放线定位网架附加 上、下矩管矩形钢管墙架 安装轻钢贯通、竖 向龙骨单面防火板安 装防火棉安装防火板安装3、施工进度安排原则和保证措施 、信守合同，科学管理，精心组织施工。 、土建工程和水电设备安装均由土建公司自行安排，公司将派遣精干队伍 承建此项钢工程。 、本工程采用项目管理模式，派遣精干人员组成现场管理班子，统一领导 与协调。 、在优化组合和动态管理的原则下，及时调整劳动
10、组合。相对集中、合理安排人力、技术、材料、机具和资金等各生产要素，力求达到进度快，质量 好，服务佳等三大目标，同时在安全生产、文明施工方面也要创造出良好业 、根据合同工期的要求，采用平行立体交叉流水作业，使工程保持有节奏， 均衡而连续地作业，提高对时间、 空间的利用，以期保证优质、快速地完成 建设任务。 、根据施工总进度计划，编制周（月）作业进度计划。 、建立进度控制的组织系统，项目经理部负责落实各层次的进度控制人员， 落实具体任务和工作责任，并对工程总体进度计划按照分项工程进行层层分 解，做更细致的施工网络图，施工中按照网络图计划施工，同时根据现场反 馈信息作适当调整，对突发事件作出补救措施
11、 、加强各工序施工之间的协调工作。各专业施工前应按总体计划作出本专 业详细的月或旬作业计划，项目经理部统一管理，按照作业计划经常进行检 查，若出现与计划进度偏离，及时进行调整， 必要时应报请工程监理部，共 同做好各专业之间的协调工作。 、坚持工程例会制，项目经理部定期召开工程会议，检查落实工程实际进 度情况，分析和预测可能影响进度的因素，制定预防措施，对因资金、 材料 或外部条件干扰工程进度的因素，及时报请工程监理部，共同制定解决办法。 、坚持多点施工，交叉作业，根据施工需要，可采取二班或三班倒施工，每班安排部分领导值班，对现场施工进行指挥与协调。四、人员配备1、人员配备本工程根据需要，现场
12、施工管理人员配备如下：项目经理：1名 技术负责人:施工员：1名质检员：1名材料员：1名安全员：1名施工队员15名五、施工准备1、材料:轻钢龙骨：轻钢龙骨采用100系列贯通龙骨，品种应符合设计要求，龙骨有产品质量合格证。龙骨外观应表面平整，棱角挺直，过渡角及切边不 允许有裂口和毛刺，表面不得有严重的污染、腐蚀和机械损伤。紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝（12mn厚罩面板用25mm 长螺丝）、木螺丝等，应符合设计要求。填充材料：岩棉按设计要求选用，且具有出厂合格证。水泥纤维加压板和防火板：应有产品合格证，规格应符合设计图纸的要求。2、主要机具：板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射
13、钉枪、直流电焊机、刮刀、线坠、靠尺等。六、作业条件1. 主体结构已施工完毕，并经监理单位验收合格。2施工人员在施工前应充分熟悉图纸，严格按照图纸设计要求进行施工，并向作业班组作详细的技术交底。3. 依据设计图纸和提出的备料计划，查实隔墙全部材料，使其配套齐全。5. 墙体顶C20细石混凝土压顶已经施工完毕，且强度达到10MPa以上，方可进行轻钢龙骨的安装。6. 先做样板墙一道，经鉴定合格后再大面积施工。七、施工工艺、工艺流程：弹线、分档 - 网架加固附加矩管 固定沿顶、沿地龙骨（100 x 45X 3热镀锌矩形钢管墙架）-安装竖向龙骨-安装附加龙骨-安装支撑龙骨-检查龙骨安装 -安装一面轻钢龙骨
14、板-填充保温材料-安装另一面轻钢龙骨板-接缝及护角处 理质量检验、操作工艺 ：1.弹线、分档：在隔墙与上、下及两边基体的相接处，应按龙骨的宽度 弹线。弹线精准。按设计要求，结合轻钢龙骨板的长、宽分档，以确定 竖向龙骨；横撑及附加龙骨的位置。2. 网架加固附加矩管：详见施工图纸。3. 固定沿顶、沿地龙骨；沿弹线位置固定沿顶、沿地龙骨，采用焊 接固定，材料采用：100X45X3热浸镀锌矩形钢管。4. 固定边框龙骨：沿弹线位置固定边框龙骨，龙骨的边线应与弹线重合。龙骨的端部应固定，固定点间距应不大于Im,固定应牢固。边框龙骨与基体之间，应按设计要求安装密封条。5. 选用支撑卡系列龙骨时，应先将支撑卡
15、安装在竖向龙骨的开口上,卡距为400 600mn,距龙骨两端的距离为2025mm6. 安装竖向龙骨应垂直，龙骨间距应按设计要求布置。本工程中所用板宽为1220mm龙骨间距为611mm7. 选用通贯系列龙骨时，低于3m的隔断安装一道；35m隔断安装 两道；5m以上安装三道。8. 轻钢龙骨板横向接缝处，如不在沿顶、沿地龙骨上，应加横撑龙 骨固定板缝。9. 龙骨检查校正补强：安装轻钢龙骨板前，应检查隔断骨架的牢固程度，各种附墙设备、管道的安装和固定是否符合设计要求。如有不牢固处, 应进行加固。龙骨的立面垂直偏差应w3mm表面平整度应w2mm网架却固附刿矩恃忘时钿“耳皿曲 上部鉅管与悔架期就肋炬駢搂1
16、闻诙X甜般梓拒楠管墙齟（红粗躺m） 咖轻細逋龙骨IW01卿軽钢竪向龙骨晰打00X45X3拥5裳轆删gl黜1200100X45X3飓轻钢龙t施工錯wiijii2 pmiitr顶鼬火耐立面图12. 安装罩面板：、罩面板宜纵向铺设，即板的长边应落在竖龙骨上。 、龙骨两侧的罩面板应错缝排列，接缝不得落在同一根龙骨上。 、罩面板用自攻螺钉固定。沿罩面板周边螺钉间距不应大于200mm中间部分螺钉间距不应大于 300mm螺钉与板边缘的距离应为1015mm距板角50mm 、安装罩面板时，应从板的中部向板的四边固定，钉头略埋入板 内，但不得损坏。钉眼应用石膏腻子抹平。 、罩面板宜使用整板。如需对接时，应自然靠近
17、不能强压就位。 、安装防火板时，板不得直接固定在沿顶、沿地龙骨上，应另设横 撑龙骨加以固定。 、铺设墙体内的岩棉填充材料时，与安装另一侧罩面板同时进行，填 充材料应铺满铺平。 、铺设墙体内的岩棉填充材料时，与安装另一侧罩面板同时进行， 填充材料应铺满铺平。13. 接缝及护角处理：、罩面板墙接缝做法有三种形式，即平缝、凹缝和压条缝。一般 做平缝较多，可按以下程序处理：a、罩面板安装时，其接缝处应适当留缝（一般 36mm，并必须 坡口与坡口相接。接缝内浮土清除干净后，刷一道50%浓度的107胶水溶液。b、用小刮刀把接缝腻子嵌入板缝，板缝要嵌满嵌实，与坡口刮平。待腻子干透后，检查嵌缝处是否有裂纹产
18、生，如产生裂纹要分析原因，并重 新嵌缝。c、在接缝坡口处刮约lmm厚的接缝腻子，然后粘贴玻纤带，压实刮 平。d、当腻子开始凝固又尚处于潮湿状态时， 再刮一道接缝腻子，将玻 纤带埋入腻子中，并将板缝填满刮平。e、阴角的接缝处理方法同平缝。、阳角可按以下方法处理：阳角粘贴两层玻纤布条，角两边均拐过 100mm粘贴方法同平缝处 理，表面亦用接缝腻子刮平。14. 待板缝腻子干燥后，检查板缝是否有裂缝产生，如发现裂纹，必须分析原因，采取有效的措施加以克服，否则不能进入板面装饰施工。八、电焊、气焊等动火方案1、电焊、气焊、切割动火前准备工作：焊工必须持证上岗，无特种作业安全操作证的人员，不准进行焊、割 作
19、业。凡属一、二、三级动火范围的焊、割作业，未经办理动火审批手续不 准进行焊、割作业。（一、二、三级动火范围概述详细见附后） 焊工不了解焊、割现场周围情况，不得进行焊、割作业。焊工不了解焊件内部是否安全时，不得进行焊、割作业。各种装过可燃气体、易燃液体和有毒物质的容器，未经彻底清洗， 未排除危险性之前，不准进行焊、割作业。用可燃材料作保温层、冷却层、隔音、隔热设备的部位，或火星能溅的地方，在未采取切实可靠的安全措施之前，不准焊、割作业。有压力或密闭的管道、容器，不准焊、割作业。焊、割部位附近有易燃易爆物品，在未作清理或未采取有效的安全 施前，不准焊、割作业。附近有与明火作业相抵触的工种在作业时，
20、不准焊、割作业。与外单位相连的部位，在没有弄清有无险情，或明知存在危险而未 取有效的措施之前，不准焊、焊割作业。2、电焊、气焊、切割动火措施施工方案电渣压力焊接机具设备的外壳接零或接地，露天放置的焊机有防雨焊接用电线应采用胶皮绝缘电缆，绝缘性能不良的电缆应严禁使用。 焊接变压器要符合安全电压要求，焊接中防止焊剂或焊包铁水外溢 伤人。焊工操作应穿工作服，带防护手套与鞋盖，劳保用品应保持干燥。 在潮湿地方对焊时，应铺设干燥的木板或橡胶板等绝缘物作垫板。 用于电渣焊作业的工作台、脚手架，应搭设牢固、安全 .焊、割作业点与氧气瓶、电石桶和乙炔发生器等危险物品的距离 得少于10m,与易燃易爆物品的距离不
21、得小于 30M如达不到上述要求的， 应执行动火审批制度，并采取有效的安全隔离措施。在雨期焊接，设备应有可靠的遮蔽防护措施，电线应保持绝缘良好 焊药应保持干燥，大雨天应禁止焊接施工；炎热天气，焊接场所要做好防暑 降温工作；冬季要做好保温防护工作，在 -20 C低温下,禁止施工。焊接时应加强对电源的维护管理，严禁钢筋接触电源；焊接导线 钳口接线处应有可 靠绝缘；变压器和焊机不得超负荷作业。焊接工作电压和焊接时间是两个重要焊接参数，在施焊时不得任 变更参数，以免影响焊接质量。当变换其他品种、规格的钢筋进行焊接时， 其焊接工艺的参数亦应相应调整，经试验、鉴定合格后方可采用。建筑施工楼层超过24M高度以
22、上的时，应设置具有足够扬程的高 水泵或其他防火设备和设施，并根据施工现场的实际要求，增设临时消防水 箱，保证有足够的消防水源。建筑施工楼面应配备专职防火监护人员，巡回检查各施工点的消防 安全情况，要明确规定吸烟点。3、电气防火措施方案及安全技术措施：(1) 电气防火措施总配电房、塔吊必须配备干粉灭火器。配电房附近应砌筑消防砂池。室内照明电气线路必须严格使用绝缘瓷柱和穿墙、 顶棚时必须加套 管。办公区和生活区未经许可严禁使用 60瓦以上灯具和1千瓦以上大 功率电器。严禁使用灯泡烘烤衣服、鞋袜和取暖。室外大功率灯具离易燃易爆物品必须保持 2m以上距离。电线截面积不得小于临时用电施工组织设计要求。4
23、一级、二级、三级动火作业范围概述： .下列情况之一的属一级动火：(1) 禁火区域内；(2) 油罐、油箱、油槽车和储存过可燃气体、易燃液体的容器以及连接 在一起的辅助设备；(3) 各种受压设备；(4) 危险性较大的登高焊、割作业；(5) 比较密封的室内、容器内、地下室等场所；(6) 现场堆有大量可燃和易燃物质的场所。 .下列情况之一的为二级动火：(1) 在具有一定危险因素的非禁火区域进行临时焊、割等用火作业；(2) 小型油箱等容器；(3) 登高焊、割等用火作业。 .下列情况之一的为二级动火：1. 在非固定的、无明显危险因素的场所进行用火作业，均属三级动火 作业。九、质量保证1. 轻钢龙骨、及防
24、火板必须有产品合格证，其品种、型号、规格应符合设计要求2. 轻钢龙骨使用的紧固材料，应满足设计要求及构造功能。安装轻 钢骨架应保证刚度，不得弯曲变形。骨架与基体结构的连接应牢固，无松动。3. 墙体构造及罩面板的纵横向铺设应符合设计要求， 安装必须牢固。 板材不得受潮、翘曲变形、缺棱掉角，无脱层、折裂，厚度应一致。4. 轻钢骨架沿顶、沿地龙骨应位置正确、相对垂直。竖向龙骨应分档准确、定位正直，无变形，按规定留有伸缩量（一般竖向龙骨长度比净空 短30mr），钉固间距应符合要求。5. 轻钢龙骨罩面板表面平整、洁净，无锤印，钉固间距、钉位应符 合设计要求。6. 轻钢龙骨罩面板接缝形式应符合设计要求，接
25、缝和压条宽窄一致， 平缝应表面平整，无裂纹。7.轻钢龙骨隔墙允许偏差，见下表:项次项目允许偏差（mm）检查方法1龙骨垂直32m托线板检查2轻钢龙骨龙骨间距3尺量检杳3龙骨平直22m靠尺检杳4板表面平整度32m靠尺检杳5板立面垂直度42m托线板检查6接缝直线度3拉5m线，不足5米拉通线检查7阴阳角方正3用直角检测尺检查8接缝高低差1用钢直尺和塞尺检查十、成品保护1.轻钢龙骨隔墙施工中，各工种间应保证已安装项目不受损坏， 墙内电线管及附墙设备不得碰动、错位及损伤。2. 轻钢龙骨及板材入场，存放使用过程中应妥善保管，保证不变形、不受潮、不污染、无损坏。3. 已安装好的龙骨隔墙不得碰撞，保持墙面不受损
26、坏和污染。十一、应注意的质量问题1. 板缝开裂是轻钢龙骨隔墙的质量通病。 克服板缝开裂，不能单独着眼 于板缝处理，必须综合考虑。首先轻钢龙骨结构构造要合理，应具备一定刚 度；二是罩面板不能受潮变形，与轻钢龙骨的钉固要牢固；三是接缝腻子要 考究，保证墙体伸缩变形时接缝不被拉开； 四是接缝处理要认真仔细，严格 按操作工艺施工。2. 超过12m长的墙体应按设计要求做控制变形缝，以防止因温度和湿 度的影响产生墙体变形和裂缝。3. 轻钢骨架连接不牢固，其原因是局部节点不符合构造要求，安装 时局部节点应严格按图上的规定处理， 钉固间距、位置、连接方法应符合设 计要求。4. 墙体轻钢龙骨板不平，多数由两个原
27、因造成：一是龙骨安装横向 错位；二是板材厚度不一致。5. 明凹缝不匀：罩面板拉缝未很好掌握尺寸，施工时注意板块分档 尺寸，保证板间拉缝一致。十二、安全生产、现场文明施工要求1、隔墙工程的脚手架搭设应符合建筑施工安全标准。2、脚手架上搭设跳板应用铁丝绑扎固定，不得有探头板。3、工人操作应戴安全帽，骨架施工严格防火措施。4、施工现场必须工完场清。设专人洒水、打扫，不能扬尘污染环境。5、有噪声的电动工具应在规定的作业时间内施工，防止噪声污染、扰民。&机电器具必须安装触电保护装置，发现问题立即修理。7、现场保持良好通风，但不宜有过堂风。十三、工程质量验收1、施工时按照施工工艺，严格控制每一步质量，做好
28、自检工作，并且同监理做好 抽检和验证工作。2、检验批的合格判定应符合下列规定： 抽查样本均应符合主控项目的规定。 抽查样本的80鸠上应符合一般项目的规定。其余样本不得存在影响使用功能 或明显影响装饰效果的缺陷，其中有允许偏差的检查项目，其最大偏差不得超过允许偏 差的1.5倍。3、轻钢龙骨石膏板罩面隔墙工程验收时应检查下列文件和记录： 轻质隔墙工程的施工图、设计说明及其他设计文件。 材料的产品合格证书、性能检测报告、进场验收记录和复验报告。 .施工记录。4、轻钢龙骨石膏板罩面轻质隔墙工程应对下列隐蔽工程项目进行验收： .埋件或拉结筋。 .龙骨安装、龙骨防腐、防水。 .填充材料的设置。5、轻质隔墙与顶棚和其他墙体的交接处应采取防开裂措施。重庆腾鲁建筑安装工程有限公司阳光世纪购物中心项目部
