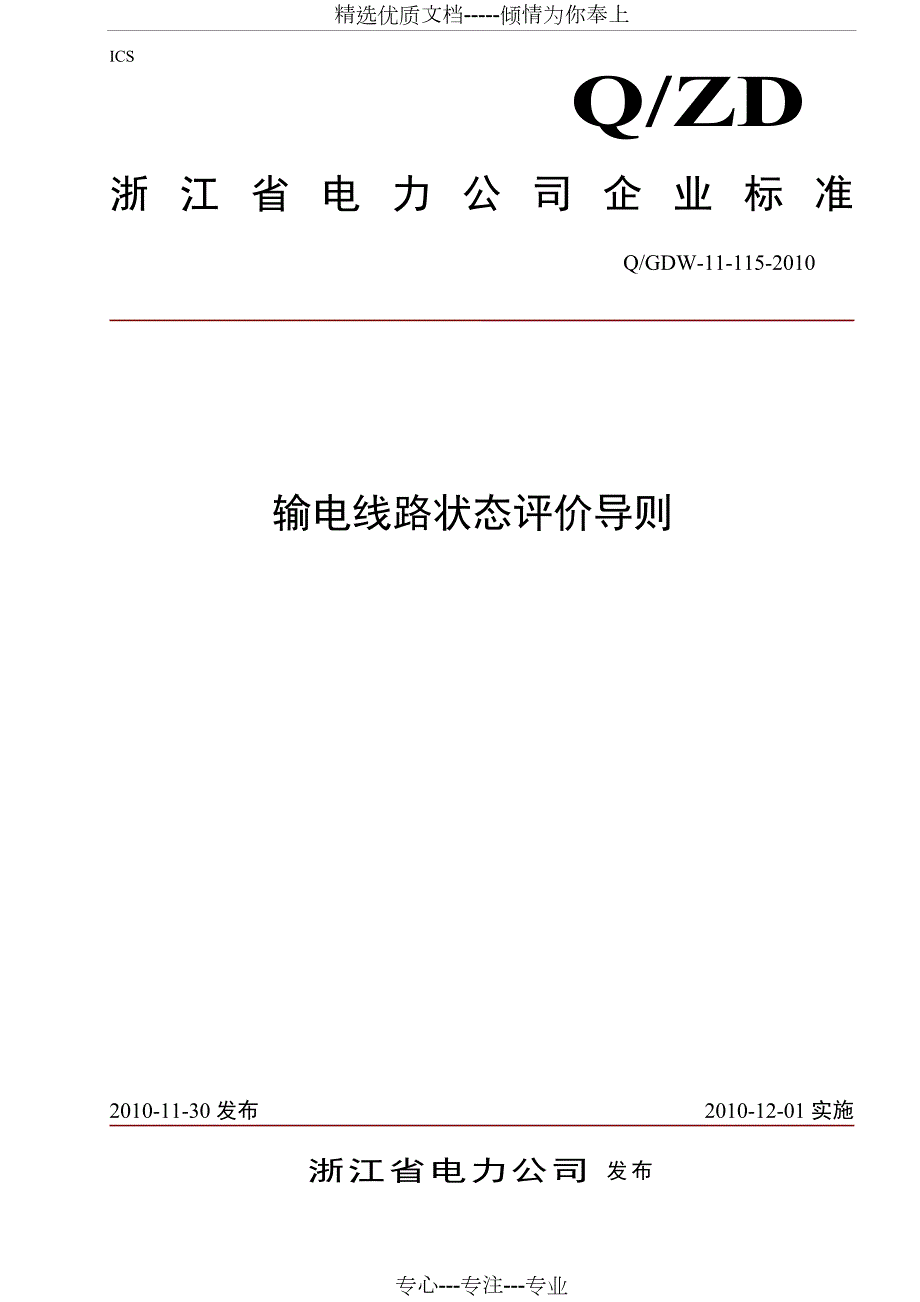

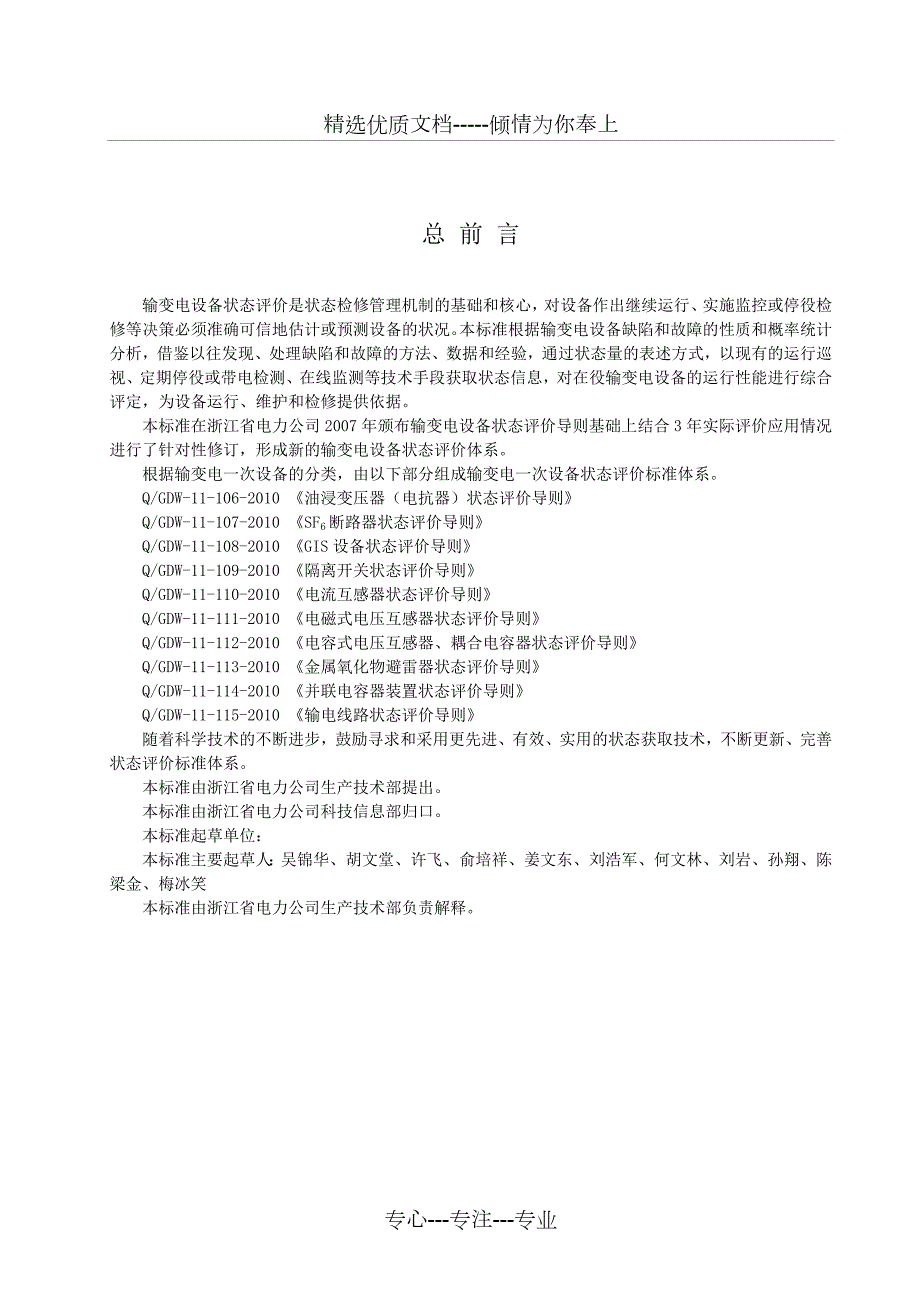

1、精选优质文档-倾情为你奉上浙江省电力公司 发布2010-12-01实施2010-11-30发布输电线路状态评价导则Q/GDW-11-115-2010Q/ZD浙江省电力公司企业标准ICS专心-专注-专业目 次总 前 言输变电设备状态评价是状态检修管理机制的基础和核心，对设备作出继续运行、实施监控或停役检修等决策必须准确可信地估计或预测设备的状况。本标准根据输变电设备缺陷和故障的性质和概率统计分析，借鉴以往发现、处理缺陷和故障的方法、数据和经验，通过状态量的表述方式，以现有的运行巡视、定期停役或带电检测、在线监测等技术手段获取状态信息，对在役输变电设备的运行性能进行综合评定，为设备运行、维护和检修

2、提供依据。本标准在浙江省电力公司2007年颁布输变电设备状态评价导则基础上结合3年实际评价应用情况进行了针对性修订，形成新的输变电设备状态评价体系。根据输变电一次设备的分类，由以下部分组成输变电一次设备状态评价标准体系。Q/GDW-11-106-2010 油浸变压器（电抗器）状态评价导则Q/GDW-11-107-2010 SF6断路器状态评价导则Q/GDW-11-108-2010 GIS设备状态评价导则Q/GDW-11-109-2010 隔离开关状态评价导则Q/GDW-11-110-2010 电流互感器状态评价导则Q/GDW-11-111-2010 电磁式电压互感器状态评价导则Q/GDW-11

3、112-2010 电容式电压互感器、耦合电容器状态评价导则Q/GDW-11-113-2010 金属氧化物避雷器状态评价导则Q/GDW-11-114-2010 并联电容器装置状态评价导则Q/GDW-11-115-2010 输电线路状态评价导则随着科学技术的不断进步，鼓励寻求和采用更先进、有效、实用的状态获取技术，不断更新、完善状态评价标准体系。本标准由浙江省电力公司生产技术部提出。本标准由浙江省电力公司科技信息部归口。本标准起草单位： 本标准主要起草人：吴锦华、胡文堂、许飞、俞培祥、姜文东、刘浩军、何文林、刘岩、孙翔、陈梁金、梅冰笑 本标准由浙江省电力公司生产技术部负责解释。前 言本标准是在省

4、公司Q/GDW-11-115-2007标准基础上修订形成。本标准与原标准相比主要调整如下：调整输电线路评价扣分原则调整了输电线路最终评价结果确定原则本标准附录A为规范性附录本标准由浙江省电力公司生产技术部提出。本标准由浙江省电力公司科技信息部归口。本部分主要起草单位：浙江省电力公司生产部、浙江省电力试验研究院、金华电业局。本部分主要起草人：龚坚刚、吴锦华、姜文东、刘岩、吴明祥、包建强、胡旭光、郑宏伟、魏明 本标准由浙江省电力公司生产技术部负责解释。 本标准代替了Q/GDW-11-115-2007。输电线路状态评价导则1 范围本标准规定了运行中架空输电线路及电力电缆设备状态评价管理办法、评价内容

5、及方法、评分原则、评价结果及处理。本部分适用于浙江电网110 kV及以上电压等级的架空输电线路及电力电缆状态评价工作。其它电压等级的架空输电线路及电力电缆可参照执行。本导则基于Q/ZDJ 65-2006输电设施缺陷用语及编码规范进行修订。本导则可运用于架空输电线路及电力电缆设备评价和评级，此时各状态量分值按实际得分计入，其评价和评级结果参考另行标准。2 规范性引用文件下列文件对于本文件的应用是必不右少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 50168 电气装置安装工程电缆输电线路施工及验收规范GB 5023

6、3 110500 kV架空送电线路施工及验收规范DL/T 741 架空送电线路运行规程DL/T 5092 110500 kV架空输电线路设计技术规程DL/T 5168 110500 kV架空电力线路工程施工质量及评定规程Q/ZDJ 05-2001 架空送电线路状态维修规程Q/ZDJ 65-2006 输电设施缺陷用语及编码规范国务院第239号令（1998年） 电力设施保护条例 国家经贸委、公安部颁布（1999年） 电力设施保护条例实施细则 国家环保局第十八号令（1997年） 电磁辐射环境保护管理办法 国家电网公司 电业安全工作规程（电力线路部分） 国家电网公司 110(66)500 kV架空输电

7、线路技术标准 国家电网公司 110(66)500 kV架空输电线路技术监督规定 国家电网公司 110(66)500 kV架空输电线路检修规范 国家电网公司 110(66)500 kV架空输电线路运行规范 国家电网公司 预防110(66)500 kV架空输电线路反事故措施 国家电网公司 国家电网公司十八项电网重大反事故措施 国家电网公司 110（66）500 kV架空输电线路评价标准 国家电网生2006935号 架空输电线路管理规范 国家电网公司（生产输电200395号） 电力生产设备评价管理办法国家电网公司 设备状态检修应用导则 国家电网公司 输变电设备状态检修管理规定3 术语和定义下列术语和

8、定义适用于本标准。3.1状态状态是指反映设备当前各种技术性能综合评价的结果。设备状态分为良好、正常、注意、异常和重大异常五种类型。3.2状态量反映设备状况的各种技术指标、性能和运行情况等参数的总称。状态量分为重要状态量和一般状态量。3.3 良好状态设备运行数据稳定,所有状态量符合导则，主状态量优于导则。3.4 正常状态设备运行数据稳定, 所有状态量符合导则。3.5注意状态设备的一个主状态量接近导则限值或超过注意值，或几个辅助状态量不符合导则，但不影响设备运行。3.6异常状态设备的几个主状态量超过导则限值，或一个主状态量超过导则限值并几个辅助状态量明显异常，已影响设备的性能指标或可能发展成重大异

9、常状态。设备仍能继续运行。3.7重大异常状态 设备的一个或几个状态量严重超出标准或严重异常，设备只能短期运行或立即停役。3.8 重要状态量对设备的性能和安全运行有直接影响的状态量（即在附录B中底色为橘黄色的状态量）。3.9 一般状态量引起设备性能下降。但对设备的性能和安全运行影响较小的状态量。4 状态评价管理4.1 本标准评价的对象是投运满一年、开展过一次综合检修、积累了一定的运行经验的架空输电线路及电力电缆。4.2 输电线路状态评价工作应由运行单位对照各对应的单项设备评价标准进行评价，完成各单项设备的评价结果后，再纳入本标准的汇总报表（样式如附录A所示），综合提出初评报告送各地市局生技部门审

10、批，地市局生技部门接到运行单位初评报告后，应适时组织运行单位骨干人员、相关专职、主管领导等相关人员进行抽查复评。4.3 输电线路状态评价工作应不少于每年一次，宜与下次检修计划等工作相衔接。考虑到评价工作的特殊性，线路评价工作可分阶段进行，但每条线路评价周期不应超过12个月。4.4 运行单位根据状态评价结果，确定设备状态维修计划，报主管处室批准。5 状态评价5.1 状态评价体系单元状态评价由单元部件评价内容状态量量测评分标准构成，单元由单元项组成，部件是组成单元项的具体元件状态评价对象。评价内容为部件的具体评价范畴。状态量是反映评价内容中设备状况的各种技术指标、性能和运行情况等参数的总称，分为重

11、要状态量和一般状态量，重要状态量对单元项有否决权。量测是状态量的具体数值或定性值。评分标准是通过量测来判断状态的扣分依据。 5.2 输电线路状态评价5.3 架空输电线路设备的评价包括基础、杆塔、导地线、绝缘子、金具、接地装置、附属设施、通道8大单元13个单元项（导线、架空地线、铁塔、钢管杆、砼杆、钢管塔、绝缘子、金具、接地装置、基础、拉线、通道、附属设施）。架空线路单元根据重要性附以不同权重。如表1所示。具体评价内容、状态量、评分标准见附录B1.11.9。表1 架空输电线路各单元项及部件状态评价权重分配表单元项权重部件权重导线0.67本体0.5引流线0.5架空地线0.33普通地线1绝缘地线1O

12、PGW1耦合地线1接地装置1接地体0.35引下线0.25接地螺栓0.2接地电阻0.2绝缘子1瓷质绝缘子1玻璃绝缘子1合成绝缘子1瓷长棒绝缘子1支柱瓷绝缘子1针式绝缘子1地线悬式绝缘子1表1（续）单元项权重部件权重通道1构筑物1施工作业1交跨1风偏1附属设施1标志牌1监控设备1线路避雷器（针）1铁塔0.25塔身0.5横担0.2塔材0.2脚钉0.05爬梯0.05钢管杆0.25塔身0.6横担0.3护栏0.05爬梯0.05砼杆0.25塔身0.5横担0.2叉梁0.1内拉线0.15爬梯0.05钢管塔0.25塔身0.5横担0.2塔材0.2脚钉0.05爬梯0.05表1（续）单元项权重部件权重基础0.67杆塔基

13、础0.45拉线基础0.45保护帽0.1拉线0.33钢绞线0.5拉棒0.25拉线（金具）0.25金具1悬垂线夹1耐张线夹1联接金具1保护金具1预绞式线夹1接续金具15.2.2 电缆线路的评价包括本体、终端、辅助设施、中间接头、电缆线路避雷器、通道6大单元，单元项由若干部件组成，各部件根据重要性附以不同权重。如表2所示。具体评价内容、状态量、评分标准见附录B.2。 表2 电力电缆线路各单元项及部件状态评价权重分配表单元项权重部件权重电缆本体0.15电缆芯线0.1主绝缘0.4金属护套0.1外护套0.2铜屏蔽0.1绝缘屏蔽0.1电缆终端0.15设备线夹0.1导体连接棒0.1防雨罩0.1终端套管0.3表

14、2（续）单元项权重部件权重电缆终端0.15密封装置0.2法兰盘0.1支持绝缘子0.1辅助设施0.25电缆支架0.1终端底座0.05抱箍0.05接地箱0.1接地单芯引缆0.05同轴电缆0.05主接地引缆0.05接地网0.05回流线（缆）0.05供油装置0.05测温光缆0.05测温系统主机0.05防火槽盒（等）0.05防火带（防火涂料）0.05 电缆线路铭牌0.02相位牌0.02路径指（警）示牌0.02接地箱铭牌0.02安全警告牌0.02中间接头0.15接地铜编织带0.15铜外壳0.2环氧外壳0.1密封胶0.1接头底座（支架）0.05表2（续）单元项权重部件权重中间接头0.15主体0.4电缆线路避

15、雷器0.1本体0.4监测仪（计数器）0.2支架0.1均压环0.2通道0.2接头工井0.12操作工井0.11电缆沟体0.11电缆排管0.11电缆隧道0.11隧道竖井0.11电缆桥0.11其它管线0.11电缆线路保护区0.116 评分原则6.1 架空线路状态评价以条为基础，若线路有分支线，则应结合主线共同进行评价；对于一回线路多局共管时，各管辖局应分别进行状态评价。对于混合线路，应按架空线路和电力电缆线路分别进行归类、评价，取两者最严重状态作为整回输电线路的最终状态。 6.2 架空线路、电力电缆的线路状态取各单元最严重的状态。6.3 重要状态量有扣分但不为0分，则对应单元的状态为注意状态；重要状态

16、量得分为0分，则对应单元的状态为异常状态。6.4 每回线路单元分别进行评价后，再按附录A要求进行汇总。6.5 在线路单元项中不存在某个部件时，则该部件的分值按各部件权重分摊分给本单元的其他部件。6.6 计算方法6.6.1 架空线路架空线路单元的得分UMIN（Ii1），其中：Ii1为单元项得分。单元项得分IMIN（Pi2）。其中：Pi2为每基部件评分值。绝缘子单元项得分PiPK1其中：P为部件评分值；K1为绝缘子评分修正系数，在评价绝缘子单元时首先要统计修正系数，其他单元部件的修正系数均为1。K1=(M/N)*(mi)/mi)。其中：M为绝缘子种类数，N为不参与评价的绝缘子种类数，mi为某种绝缘

17、子类型串数量的总计值，mi为某种绝缘子类型串数量。部件得分PCi3Q2其中：Ci3为评价内容评分值；Q2为评价内容权值；i3为某部件评价内容数。评价内容得分CSi4其中：Si4为状态量得分；i4为某评价内容状态量数。Si4得分通过同基杆塔的缺陷合并后，进入各单元状态量进行评价得出。6.6.2 电缆线路电缆线路单元的得分UMIN（Ii1），其中：Ii1为单元项得分。单元项得分IMIN（Pi2）。其中：Pi2为每段评分值。部件得分PCi3Q2其中：Ci3为评价内容评分值；Q2为评价内容权值；i3为某部件评价内容数。评价内容得分CSi4其中：Si4为状态量得分；i4为某评价内容状态量数。Si4得分通

18、过同段的缺陷合并后，进入各单元状态量进行评价得出。7 评价结果及处理7.1 线路分单元评价线路分单元得分情况分为 “良好”、“正常”、“注意”、“异常”、“重大异常”五个状态，得分95分及以上为“良好”状态，得分85分及以上至95分为“正常”状态，得分75分及以上至85分为“注意”状态，得分60分及以上至75分为“异常”状态、60分以下为“重大异常”状态，具体如表3所示。对于处于“注意”、“异常”以及“重大异常”状态的设备状态应统一纳入附录C所示表格，以便于统一进行管理。表3 架空线路各单元得分与单元状态对应表部件95（含）10085（含）9575（含）8560（含）7560以下状态评价良好状

19、态正常状态注意状态异常状态重大异常状态7.2 综合评价架空线路、电力电缆的线路状态取各单元最严重的状态，分为 “良好”、“正常”、“注意”、“异常”、“重大异常”五个状态。7.3 评价处理输电线路状态评价结果的处理按照输变电设备状态检修导则执行。 附录A （规范性附录）架空输电线路状态评价统计表表A.1 架空输电线路状态评价统计表单位： 日期：序号线路名称自评得分自评状态扣分项目说明复评得分复评状态复评扣分项目说明改进建议备注审定人： 审核人： 填表人： 附录B（规范性附录）输电线路状态评价评分标准表B.1 架空输电线路导线状态评价评分标准单元权重缺陷子类代码部位权重评价内容权重缺陷现象代码状

20、态量量测评价标准（扣分）分项分值导线（100）0.11本体（100）0.5导线完整性（30）0.51703断股（）股见附表E.1150.21704伤股程度见附表E.260.11705松股程度见附表E.230.051706跳股（）股跳一股扣1分，逐次累加，扣完为止1.50.051005磨损程度见附表E.21.50.11205补修绑扎线松散程度见附表E.23结构稳定性（10）0.51700子导线鞭击程度见附表E.250.51701子导线绞扭程度见附表E.25弧垂驰度（10）11708弧垂不平衡程度见附表E.210表B.1（续）单元权重缺陷子类代码部位权重评价内容权重缺陷现象代码状态量量测评价标准（

21、扣分）分项分值导线（100）0.11本体（100）0.5外力因素（20）11017异物程度见附表E220连续性（30）0.51707断线扣完150.51702掉线扣完152引流线（100）0.5完整性（30）0.51703断股（）股见附表E1150.21704伤股程度见附表E2 60.11705松股程度见附表E230.11706跳股（）股跳一股扣1分，逐次累加，扣完为止30.11005磨损程度见附表E23弧垂驰度（10）0.51709弧垂过大程度见附表E2 50.51710弧垂过小程度见附表E25外力因素（10）11017异物程度见附表E210表B.1（续）单元权重缺陷子类代码部位权重评价内容

22、权重缺陷现象代码状态量量测评价标准（扣分）分项分值导线（100）0.12引流线（100）0.5连续性（30）11707断线断线扣完30电气距离（20）11024间距不足程度见附表E220注：底色为橘黄色的状态量为主要状态量，其余为辅助状态量，下同。表B.2 架空输电线路地线状态评价评分标准单元权重缺陷子类代码部位权重评价内容权重缺陷现象代码状态量量测评价标准（扣分）分项分值地线（100）0.051普通地线（100）0.25地线完整性（40）0.51703断股（）股见附表E1200.1251704伤股程度见附表E250.1251005磨损程度见附表E250.1251016锈蚀程度见附表E250.

23、1251207补修扎线松散程度见附表E25外力因素（20）11017异物程度见附表E220连续性（40）0.51707断线断线扣完200.51702掉线掉线扣完20表B.2（续）单元权重缺陷子类代码部位权重评价内容权重缺陷现象代码状态量量测评价标准（扣分）分项分值地线（100）0.052绝缘地线（100）0.25地线完整性（40）0.51703断股（）股见附表E1200.1251704伤股程度见附表E250.1251005磨损程度见附表E250.1251016锈蚀程度见附表E250.1251207补修扎线松散程度见附表E25外力因素（20）11017异物程度见附表E220连续性（40）0.51

24、707断线断线扣完200.51702掉线掉线扣完203OPGW（100）0.25OPGW完整性（40）0.31703断股（）股见附表E1120.1251704伤股程度见附表E250.1251005磨损程度见附表E250.1251016锈蚀程度见附表E250.1251207补修扎线松散程度见附表E250.11746接线盒脱落（）处每处扣2分40.12302接地不良（）处每处2分4外力因素（20）11017异物程度见附表E220表B.2（续）单元权重缺陷子类代码部位权重评价内容权重缺陷现象代码状态量量测评价标准（扣分）分项分值地线（100）0.053OPGW（100）0.25连续性（40）0.51

25、707断线断线扣完200.51702掉线掉线扣完204耦合地线（100）0.25地线完整性（30）0.51703断股（）股见附表E1150.1251704伤股程度见附表E23.750.1251005磨损程度见附表E23.750.1251016锈蚀程度见附表E23.750.1251207补修扎线松散程度见附表E23.75结构稳定性（10）13204与导线碰线与导线碰线扣完10外力因素（20）11017异物程度见附表E220连续性（40）0.51707断线断线扣完200.51702掉线掉线扣完20表B.3 架空输电线路接地装置状态评价评分表单元权重缺陷子类代码部位权重评价内容权重缺陷现象代码状态量

26、量测评价标准（扣分）分项分值接地装置（100）0.11接地体（100）0.35外观(80)0.11658外露程度见附表E280.051026埋深不够程度见附表E240.051652接地沟回填土不足程度见附表E240.11644附近开挖程度见附表E280.051651接地沟回填土被冲刷（）处回填土应无冲刷，有冲刷每处扣2分，扣完为止40.051016锈蚀程度见附表E240.21003烂断有烂断扣完160.21002断裂程度见附表E2160.21032被盗被盗扣完16规格(20)0.41019不够长程度见附表E280.61025截面不足程度见附表E2122引下线（100）0.25外观(60)0.4

27、1003烂断烂断扣完240.41011缺少（）根引下线应无缺少，每缺少一根扣6分240.11016锈蚀程度见附表E260.11650浇在保护帽内（）处引下线不应浇在保护帽内，不符合标准要求每处扣3分6规格(40)0.41019不够长程度见附表E216表B.3（续）单元权重缺陷子类代码部位权重评价内容权重缺陷现象代码状态量量测评价标准（扣分）分项分值接地装置（100）0.12引下线（100）0.250.61025截面不足程度见附表E2243接地螺栓（100）0.2外观（100）0.21640无接地孔（）处接地螺栓应有接地孔，无接地孔每处扣10分200.31011缺少（）只接地螺栓应满足设计要求，

28、每缺少一只扣10分300.11021滑牙程度见附表E2100.11016锈蚀程度见附表E2100.31002断裂程度见附表E2304接地电阻（100）0.2阻值（100）12000测量值（）见附表E3100表B.4 架空输电线路绝缘子状态评价评分标准单元权重缺陷子类代码部件权重评价内容权重缺陷现象代码状态量量测评价标准（扣分）分项分值绝缘子0.151瓷质（100）0.15污秽情况（15）0.61582污秽程度见附表E290.42009放电声程度见附表E26闪络（5）12010闪络程度见附表E25外观(20)0.11580串倾斜（）mm串中心超过200mm扣完,小于200mm按插入法扣分20.2

29、1551钢角弯曲程度见附表E240.31016锈蚀程度见附表E260.41007破损程度见附表E28W销情况(10)0.41181W销缺少缺少扣完40.31182W销锈蚀程度见附表E230.31180W销破损程度见附表E23R销情况(10)0.41141R销缺少缺少扣完40.31142R销锈蚀程度见附表E230.31140R销破损程度见附表E23掉串情况(10)11581掉串掉串扣完10均压环情况(10)0.21354均压环螺栓松程度见附表E220.21357均压环歪斜程度见附表E2：20.31350均压环断裂程度见附表E230.31356均压环脱落脱落扣完3零值(10)12300零值（）片/

30、串超过规程扣完：10表B.4（续）单元权重缺陷子类代码部件权重评价内容权重缺陷现象代码状态量量测评价标准（扣分）分项分值绝缘子0.151瓷质（100）0.15零值(10)12300零值（）片/串1） 110 kV单串零值片数达到3片及以上。2） 220 kV单串零值片数达到5片及以上。3） 500 kV单串零值片数达到6片及以上），低于规程插入法扣招弧角间隙情况(10）0.41310招弧角间隙不准程度见附表E.240.61311招弧角间隙脱落程度见附表E.262玻璃（100）0.15污秽情况（15）0.61582污秽程度见附表E.290.42009放电声程度见附表E.26 闪络（5）12010

31、闪络程度见附表E.25外观(20)0.31580串倾斜（）mm串中心超过200.mm扣完,小于200.mm按插入法扣分60.31015弯曲程度见附表E.260.41016锈蚀程度见附表E.28W销情况(10)0.41181W销缺少缺少扣完40.31182W销锈蚀程度见附表E.230.31180W销破损程度见附表E.23R销情况(10)0.41141R销缺少缺少扣完40.31142R销锈蚀程度见附表E.23表B.4（续）单元权重缺陷子类代码部件权重评价内容权重缺陷现象代码状态量量测评价标准（扣分）分项分值绝缘子0.152玻璃（100）0.150.31140R销破损程度见附表E.23掉串情况(10

32、)11581掉串掉串扣完10均压环情况(10)0.21354均压环螺栓松程度见附表E.220.21357均压环歪斜程度见附表E.220.31350均压环断裂程度见附表E.230.31356均压环脱落脱落扣完3自曝（10）11585自爆（）片/串超过规程扣完：101） 110 kV单串零值片数达到3片及以上。2） 220 kV单串零值片数达到5片及以上。3） 500 kV单串零值片数达到6片及以上），低于规程插入法扣招弧角间隙情况(10）0.41310招弧角间隙不准程度见附表E.240.61311招弧角间隙脱落程度见附表E.263合成（100）0.15污秽情况（10）0.61583水泥污秽程度见

33、附表E.260.42009放电声程度见附表E.24闪络（6）12010闪络程度见附表E.26表B.4（续）单元权重缺陷子类代码部件权重评价内容权重缺陷现象代码状态量量测评价标准（扣分）分项分值绝缘子0.153合成（100）0.15外观(16)0.11580串倾斜（）mm串中心超过200 mm扣完,小于200 mm按插入法扣分1.60.21551钢脚弯曲程度见附表E.23.20.41007破损程度见附表E.26.40.31016锈蚀程度见附表E.24.8W销情况(8)0.41181W销缺少缺少扣完3.20.31182W销锈蚀程度见附表E.22.40.31180W销破损程度见附表E.22.4R销情

34、况(8)0.41141R销缺少缺少扣完3.20.31142R销锈蚀程度见附表E.22.40.31140R销破损程度见附表E.22.4掉串情况(8)11581掉串掉串扣完8均压环情况(8)0.21354均压环螺栓松程度见附表E.21.60.11357均压环歪斜程度见附表E.20.80.21350均压环断裂程度见附表E.21.60.31356均压环脱落脱落扣完2.40.21351均压环反装（）处反装一处扣1分，扣完为止1.6伞裙情况（8）0.31588伞裙破损程度见附表E.22.40.41589伞裙脱落脱落扣完3.20.31587伞裙龟裂程度见附表E.22.4护套情况（5）11220护套开裂程度见
