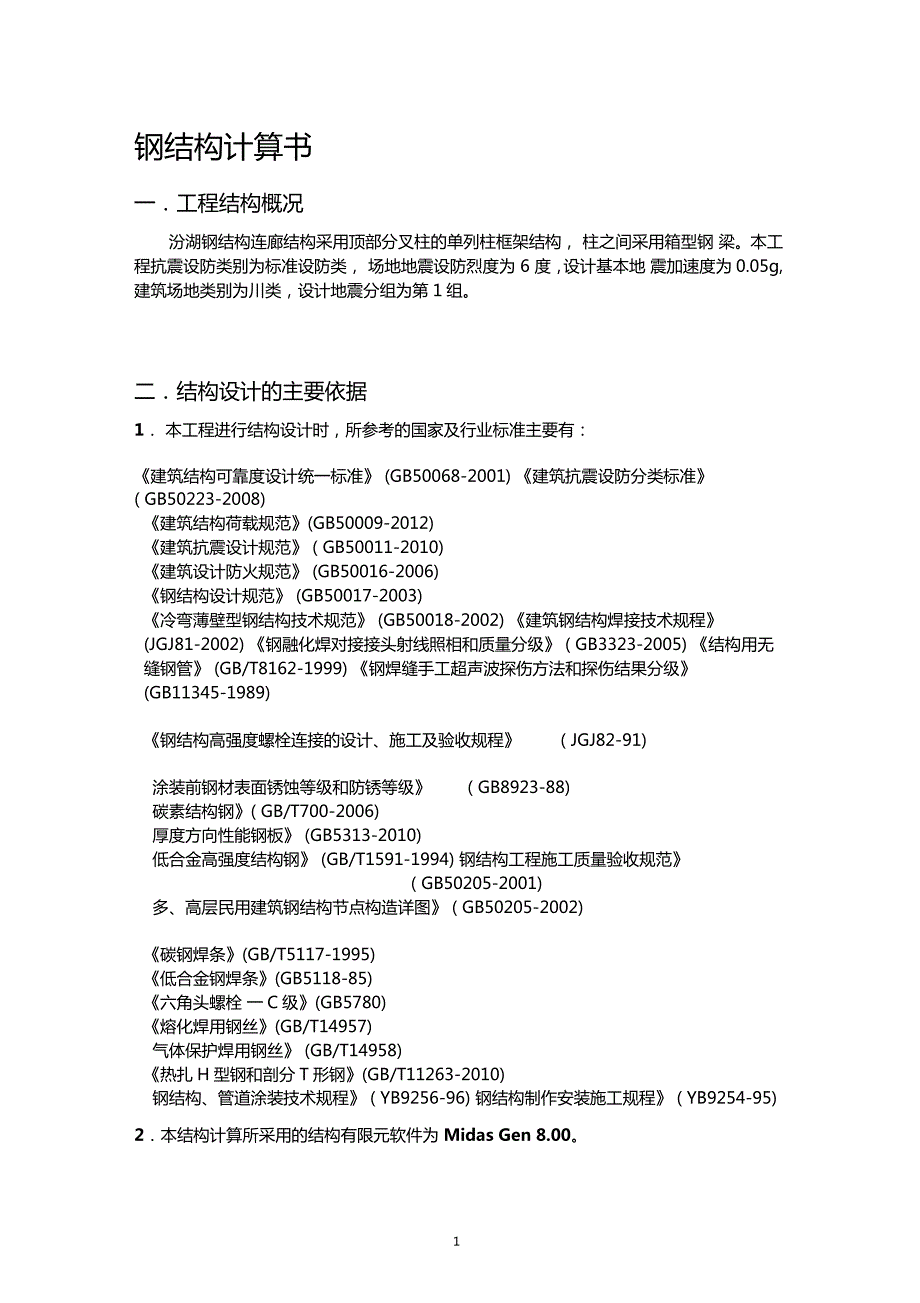

连廊钢结构计算书.docx_第1页
第1页 / 共19页

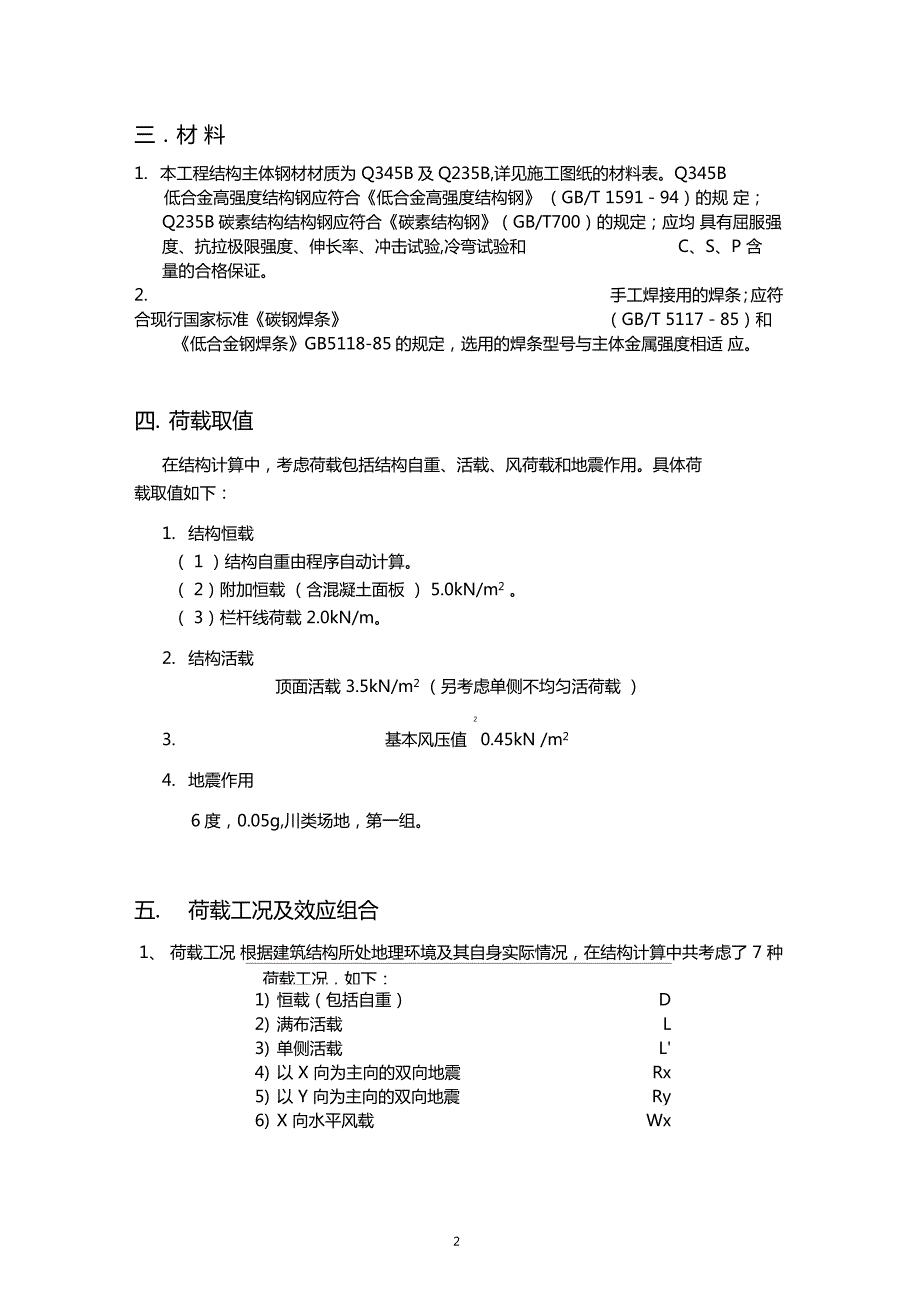

连廊钢结构计算书.docx_第2页
第2页 / 共19页

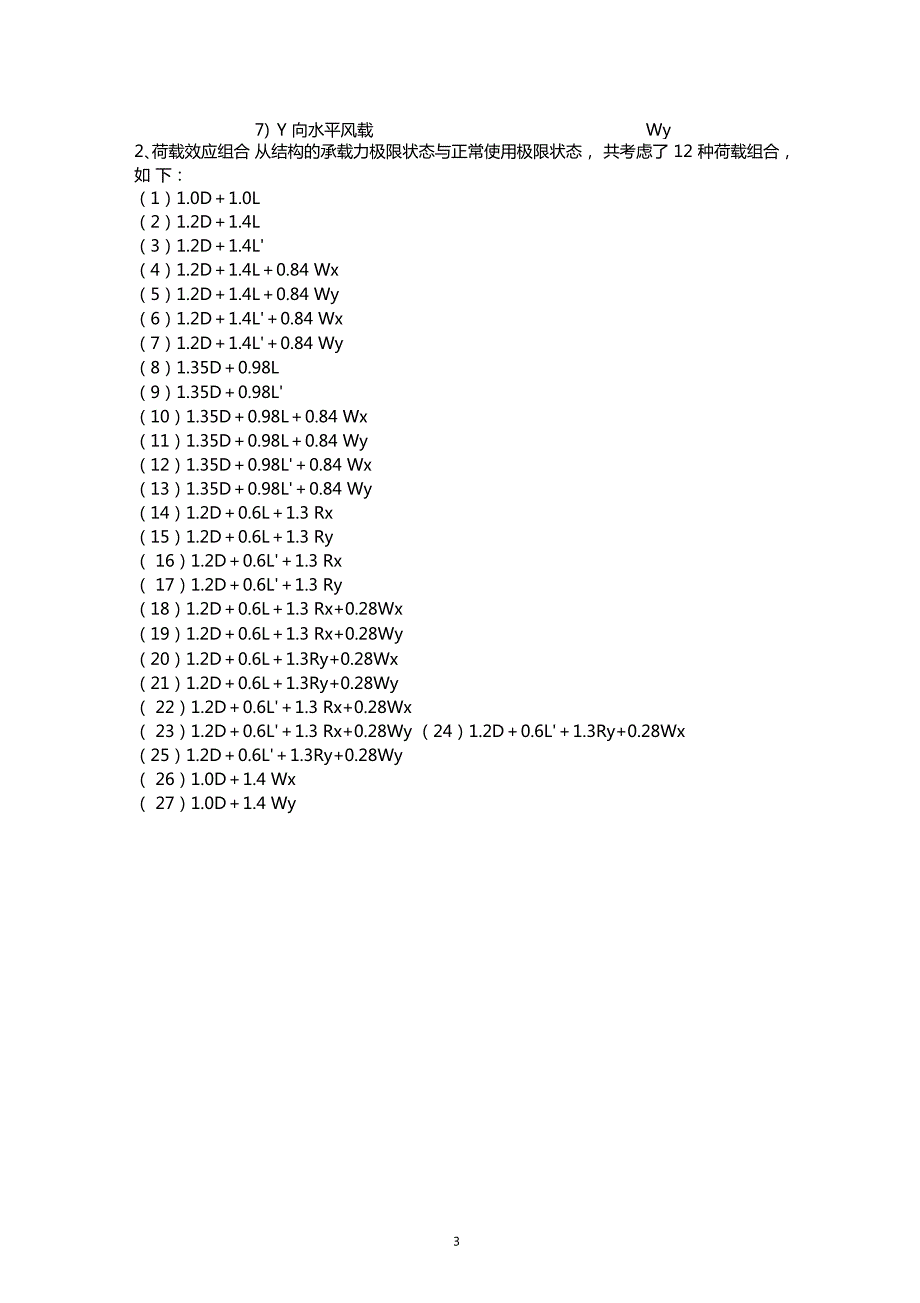

连廊钢结构计算书.docx_第3页
第3页 / 共19页
连廊钢结构计算书.docx_第4页
第4页 / 共19页
连廊钢结构计算书.docx_第5页
第5页 / 共19页
点击查看更多>>
资源描述

1、钢结构计算书一工程结构概况汾湖钢结构连廊结构采用顶部分叉柱的单列柱框架结构, 柱之间采用箱型钢 梁。本工程抗震设防类别为标准设防类, 场地地震设防烈度为 6 度,设计基本地 震加速度为0.05g,建筑场地类别为川类,设计地震分组为第1组。二结构设计的主要依据1 本工程进行结构设计时,所参考的国家及行业标准主要有:建筑结构可靠度设计统一标准 (GB50068-2001) 建筑抗震设防分类标准 ( GB50223-2008)建筑结构荷载规范(GB50009-2012)建筑抗震设计规范 ( GB50011-2010)建筑设计防火规范 (GB50016-2006)钢结构设计规范 (GB50017-20

2、03)冷弯薄壁型钢结构技术规范 (GB50018-2002) 建筑钢结构焊接技术规程 (JGJ81-2002) 钢融化焊对接接头射线照相和质量分级 ( GB3323-2005) 结构用无缝钢管 (GB/T8162-1999) 钢焊缝手工超声波探伤方法和探伤结果分级 (GB11345-1989)钢结构高强度螺栓连接的设计、施工及验收规程( JGJ82-91)涂装前钢材表面锈蚀等级和防锈等级( GB8923-88)碳素结构钢( GB/T700-2006)厚度方向性能钢板 (GB5313-2010)低合金高强度结构钢 (GB/T1591-1994) 钢结构工程施工质量验收规范( GB50205-20

3、01)多、高层民用建筑钢结构节点构造详图 ( GB50205-2002)碳钢焊条(GB/T5117-1995)低合金钢焊条(GB5118-85)六角头螺栓 一C级(GB5780)熔化焊用钢丝(GB/T14957)气体保护焊用钢丝 (GB/T14958)热扎H型钢和剖分T形钢(GB/T11263-2010)钢结构、管道涂装技术规程 ( YB9256-96) 钢结构制作安装施工规程 ( YB9254-95)2本结构计算所采用的结构有限元软件为 Midas Gen 8.00。三材 料1. 本工程结构主体钢材材质为 Q345B及Q235B,详见施工图纸的材料表。Q345B低合金高强度结构钢应符合低合金

4、高强度结构钢 (GB/T 159194)的规 定;Q235B碳素结构结构钢应符合碳素结构钢(GB/T700)的规定;应均 具有屈服强度、抗拉极限强度、伸长率、冲击试验,冷弯试验和C、S、P 含量的合格保证。2. 手工焊接用的焊条;应符合现行国家标准碳钢焊条(GB/T 511785)和低合金钢焊条GB5118-85的规定,选用的焊条型号与主体金属强度相适 应。四. 荷载取值在结构计算中,考虑荷载包括结构自重、活载、风荷载和地震作用。具体荷载取值如下:1. 结构恒载( 1 )结构自重由程序自动计算。( 2)附加恒载 (含混凝土面板 ) 5.0kN/m2 。( 3)栏杆线荷载 2.0kN/m。2.

5、结构活载顶面活载 3.5kN/m2 (另考虑单侧不均匀活荷载 )23. 基本风压值0.45kN /m24. 地震作用6度,0.05g,川类场地,第一组。五. 荷载工况及效应组合1、 荷载工况 根据建筑结构所处地理环境及其自身实际情况,在结构计算中共考虑了 7 种荷载工况,如下:1)恒载(包括自重)D2)满布活载L3)单侧活载L4)以 X 向为主向的双向地震Rx5)以 Y 向为主向的双向地震Ry6)X 向水平风载Wx7)Y 向水平风载Wy2、荷载效应组合 从结构的承载力极限状态与正常使用极限状态, 共考虑了 12 种荷载组合,如 下:(1)1.0D1.0L(2)1.2D1.4L(3)1.2D1.

6、4L(4)1.2D1.4L0.84 Wx(5)1.2D1.4L0.84 Wy(6)1.2D1.4L0.84 Wx(7)1.2D1.4L0.84 Wy(8)1.35D0.98L(9)1.35D0.98L(10)1.35D0.98L0.84 Wx(11)1.35D0.98L0.84 Wy(12)1.35D0.98L0.84 Wx(13)1.35D0.98L0.84 Wy(14)1.2D0.6L1.3 Rx(15)1.2D0.6L1.3 Ry( 16)1.2D0.6L1.3 Rx( 17)1.2D0.6L1.3 Ry(18)1.2D0.6L1.3 Rx+0.28Wx(19)1.2D0.6L1.3 R

7、x+0.28Wy(20)1.2D0.6L1.3Ry+0.28Wx(21)1.2D0.6L1.3Ry+0.28Wy( 22)1.2D0.6L1.3 Rx+0.28Wx( 23)1.2D0.6L1.3 Rx+0.28Wy (24)1.2D0.6L1.3Ry+0.28Wx(25)1.2D0.6L1.3Ry+0.28Wy( 26)1.0D1.4 Wx( 27)1.0D1.4 Wy19六. 计算模型及支座约束情况1 空间计算模型:由Autocad三维模型线框架图,通过 Dxf文件转换而成,按 杆系单元计算。2杆件单元模型:主、次梁及柱采用梁单元。3分析方法:采用Midas有限元软件来计算分析,考虑各种荷

8、载工况下的荷载 效应,然后按上述荷载效应组合进行内力计算。4 计算模型:计算模型如图16所示。图1左侧连廊计算模型空间视图图2左侧连廊计算模型俯视图r yir T Y ! 1y 丫、图3左侧连廊计算模型立面视图图4右侧连廊计算模型空间视图图5右侧连廊计算模型俯视图图6右侧连廊计算模型立面视图5. 支座约束:圆钢管柱底考虑为刚接。6. 荷载图7左侧连廊恒载图8左侧连廊满布活载图9左侧连廊单侧活载图10左侧连廊线荷载图11左侧连廊X向风荷载图12左侧连廊Y向风荷载图13右侧连廊恒载图14右侧连廊满布活载图15右侧连廊单侧活载图16左侧连廊线荷载图17右侧连廊X向风荷载图18右侧连廊Y向风荷载说明:

9、连廊结构下部为镂空,顶部采用现浇组合楼板,考虑所受风载较小,所以将风荷载等效为节点荷载作用于柱顶对应的连廊梁节点处。七. 计算理论及公式1 承载能力极限状态承载能力极限状态指构件的强度、构件的整体稳定性和构件的局部稳定。构件的高厚比(或宽厚比)在规范规定的范围内,故满足局部稳定要求。各结构构件考虑为压弯构件,其强度验算公式为:My飞AnxWn2-f ( N / m m)n y(1)稳定验算公式为:平面内,NmxMcr =+xAxWx 1 -0.8N Nex2乞 f (N / mm )(2)平面外,yA1x M X_ f (N /mm2)(3)2 正常使用极限状态计算结构正常使用极限状态是根据荷

10、载标准值来计算分析而得出,钢桁架结构及主梁的跨中挠度应满足下述要求:(跨中挠度)u IW 1= l /4 0 0(4)次梁的跨中挠度应满足下述要求:(跨中挠度)4乞hu丄1/250(5)构件的刚度由长细比来控制,应满足于下式(6)对拉杆! )= 350对压杆! U 150(8)八、整体结构的抗震验算1反应谱曲线利用Midas有限元软件对本工程的结构进行整体反应谱抗震计算, 并将其作 为地震作用工况,参与荷载组合。根据最新建筑抗震设计规范(GB50011-2010) 中的地震影响系数曲线(如图19),按6度来对此结构进行整体反应谱计算分析。0-150 rrqjqms00J01Ta图19地震影响系

11、数曲线图中:为曲线下降段的衰减指数;(9)90.5+5r为结构阻尼比;1 为直线下降段的下降斜率调整系数,小于0时取0;4 =0.02 (0.05 -). 4 32( 10)2 为阻尼调整系数,当小于0.55时,应取0.55;(11).5 -0.08 1.6地震影响系数;max 地震影响系数最大值;T 结构自振周期;Tg 结构特征周期。在本结构的整体反应谱分析中采用图 19的水平反应谱来对此结构进行水平的两个方向分析。水平地震影响系数最大值max =094,结构特征周期为Tg=0.45,,结构结构阻尼比为.=0.02,由此便可以得到一条反应谱曲线。2.结构质量来源在结构整体反应谱分析中,重力荷

12、载代表值主要包括结构恒载、50%活载九. 计算分析结果1 整体变形及节点侧移midaf石蠡n POEPROCK5 亏 ORDISPLACEMENT磁=出刃4珂左乜0】2.6772-ie*coi2.37977+001E阴為gTQ1.7&4S3e*C011.48734-101L.|4*W3B.2斗i叫电mMQ G.94&41a+CB0 2.974?lg*ClM D,aoooae+owl.陀宰CB5; LC067MAXMEN1 34Z:3IZZL *mm日绑07/11/2014图20左侧连廊最大竖向位移值14.9mm41 9mm23.1mmDISPLACEMENT4,204926+13.82257e

13、0013.44031e+Ml3.05805+&012.67580e-i-0Cll2.29354e+0011.9il28e+Xl1.52903e+0011.14677e+0017.64513e+M03.822570+000 .OOOOe+OOOMAX I 240 MIN ! EG1R*学也:fti m日期:D7/11J2014f 32.7 - 20 I 一 4850丄381:1 / 200满足要求图21右侧连廊最大竖向位移值经Midas计算,左侧连廊悬挑端最大挠度为32.7mm,起拱20mm,贝U:f _ 15.0I 60701405:1 /400满足要求左侧连廊主梁最大挠度为16.2m m,

14、贝U:f _ 41.9-40I 51001429:1 / 200满足要求右侧连廊悬挑端最大挠度为41.9mm,起拱40mm,则:右侧连廊主梁最大挠度为14.9m m,贝U:f 14 91-9 1/400满足要求I 12360830右侧连廊次梁最大挠度为23.1m m,贝U:f 2311二空1 1/250满足要求I 85603702钢结构各单元设计应力值图22左侧连廊验算应力比MAX:615MIN!R*14:07/11/2014ALL COMBINATIONS.05551&-001 7.32341001 .F?130fe-0Dl 5,591?e-001 S.1270e&-001 4,3497e-001MM 雄 ZD12.075ft-0Dl 2.i584fe-001 i.46653e-001 7.34425&-002 匕戲遊Z04图23右侧连廊验算应力比经MIDAS (含中国钢结构设计规范 GB50017 2003)验算,各杆件设计强 度(弯曲、抗剪)、整体稳定应力比如图22、23所示,左侧连廊杆件最大应力比 为0.85,右侧连廊杆件最大应力比为 0.81。
