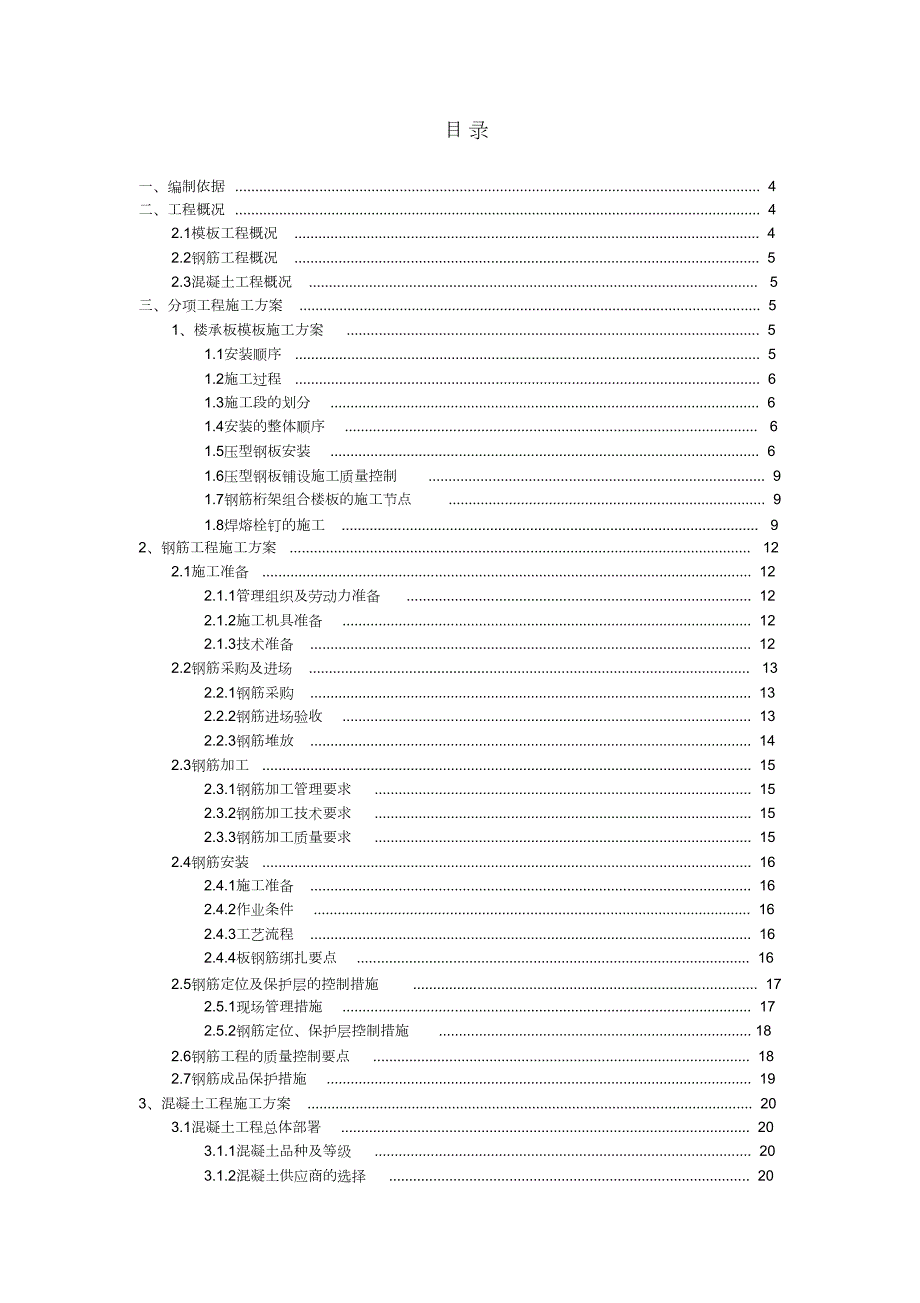

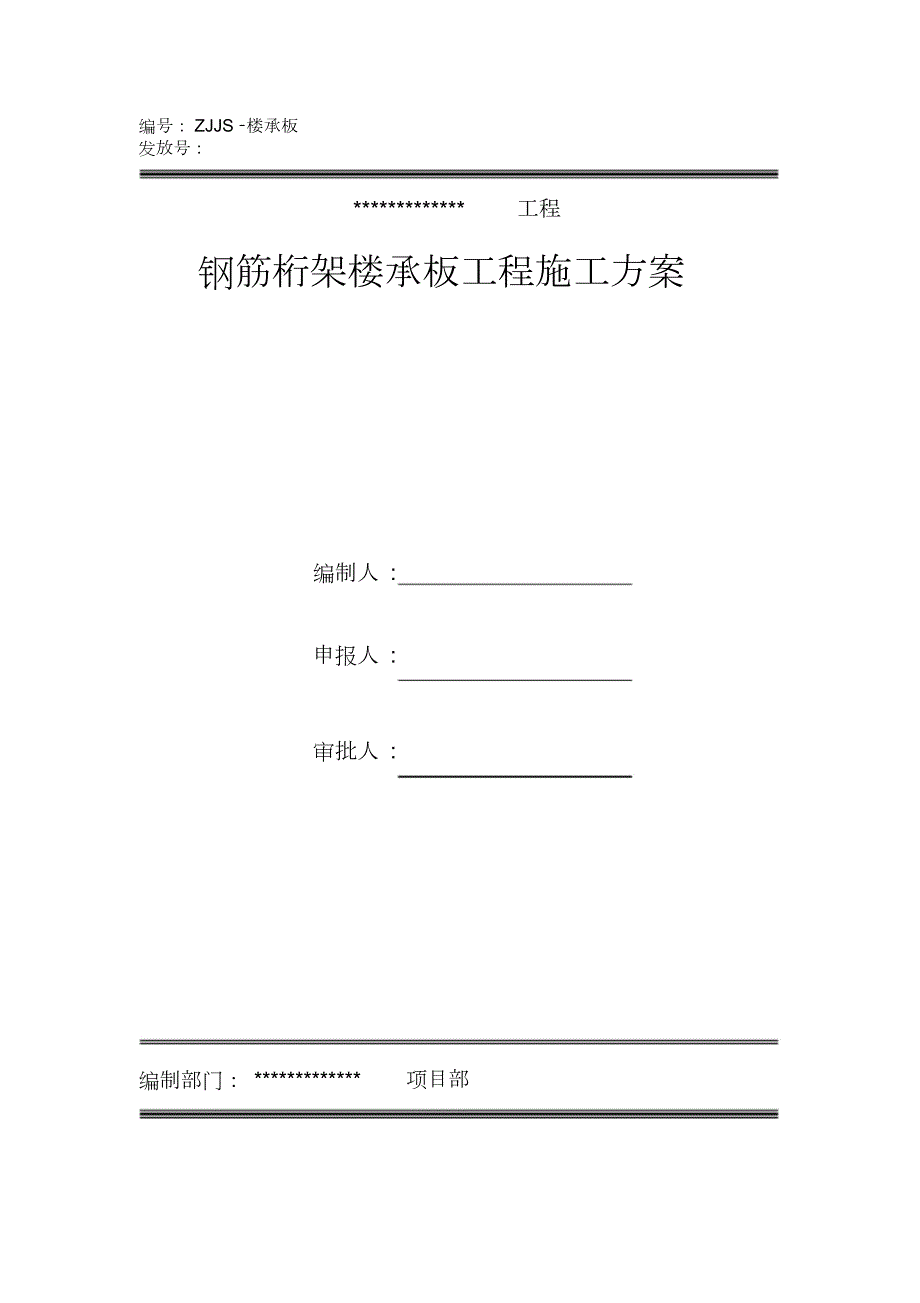

1、 编号： ZJJS 楼承板发放号：*工程钢筋桁架楼承板工程施工方案编制人 :申报人 :审批人 :编制部门： *项目部 目 录一、编制依据 . 4二、工程概况 . 42.1模板工程概况 . 42.2钢筋工程概况 . 52.3混凝土工程概况 . 5三、分项工程施工方案 . 51、楼承板模板施工方案 . 51.1安装顺序 . 51.2施工过程 . 61.3施工段的划分 . 61.4安装的整体顺序 . 61.5压型钢板安装 . 61.6压型钢板铺设施工质量控制1.7钢筋桁架组合楼板的施工节点. 9. 91.8焊熔栓钉的施工 . 92、钢筋工程施工方案 . 122.1施工准备 . 122.1.1管理组织
2、及劳动力准备 . 122.1.2施工机具准备 . 122.1.3技术准备 . 122.2钢筋采购及进场 . 132.2.1钢筋采购 . 132.2.2钢筋进场验收 . 132.2.3钢筋堆放 . 142.3钢筋加工 . 152.3.1钢筋加工管理要求 . 152.3.2钢筋加工技术要求 . 152.3.3钢筋加工质量要求 . 152.4钢筋安装 . 162.4.1施工准备 . 162.4.2作业条件 . 162.4.3工艺流程 . 162.4.4板钢筋绑扎要点 . 162.5钢筋定位及保护层的控制措施2.5.1现场管理措施 . 172.5.2钢筋定位、保护层控制措施 . 18. 172.6钢筋

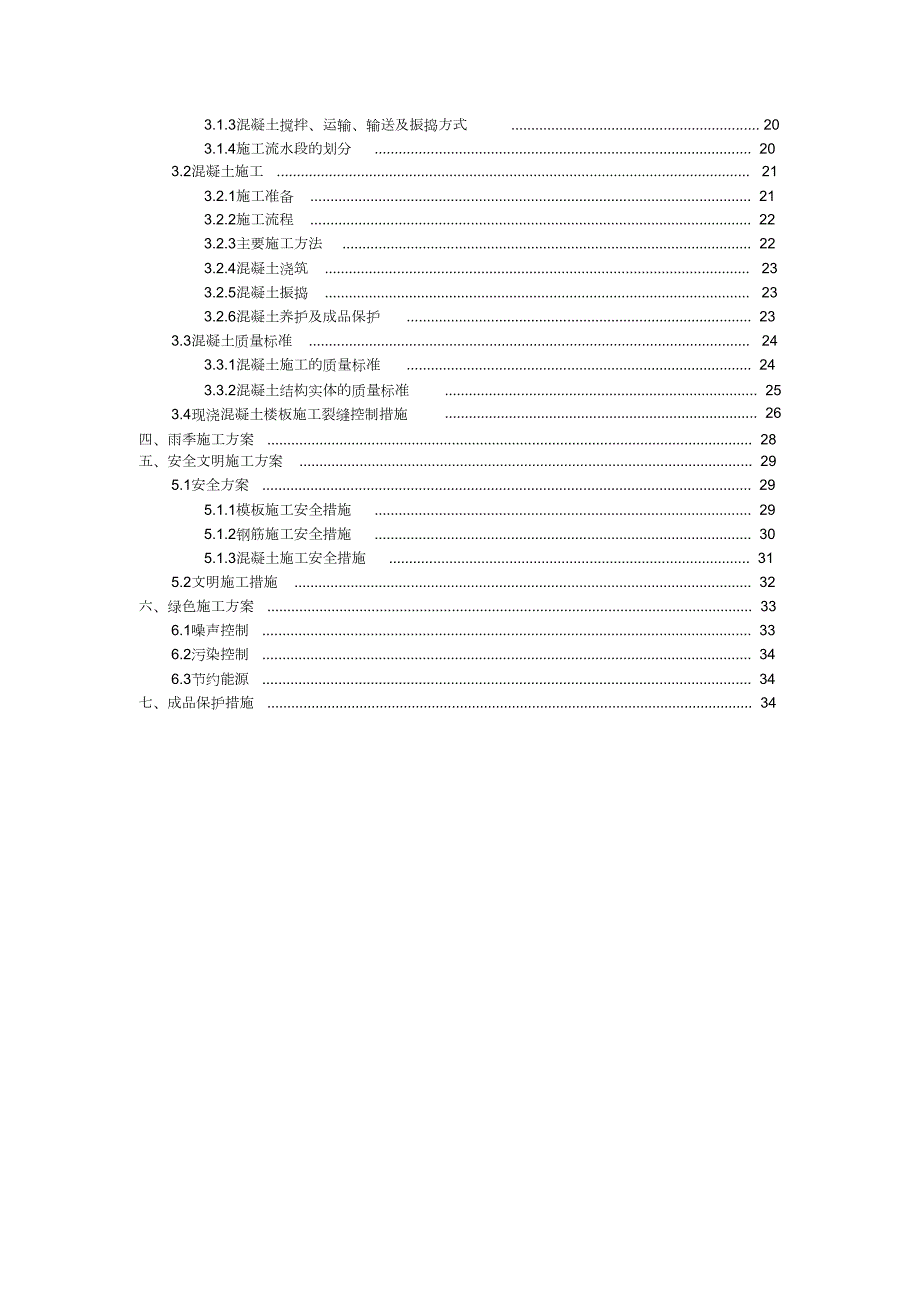

3、工程的质量控制要点 . 182.7钢筋成品保护措施 . 193、混凝土工程施工方案 . 203.1混凝土工程总体部署 . 203.1.1混凝土品种及等级 . 203.1.2混凝土供应商的选择 . 20 3.1.3混凝土搅拌、运输、输送及振捣方式. 203.1.4施工流水段的划分 . 203.2混凝土施工 . 213.2.1施工准备 . 213.2.2施工流程 . 223.2.3主要施工方法 . 223.2.4混凝土浇筑 . 233.2.5混凝土振捣 . 233.2.6混凝土养护及成品保护 . 233.3混凝土质量标准 . 243.3.1混凝土施工的质量标准 . 243.3.2混凝土结构实体的质
4、量标准. 25. 263.4现浇混凝土楼板施工裂缝控制措施四、雨季施工方案 . 28五、安全文明施工方案 . 295.1安全方案 . 295.1.1模板施工安全措施 . 295.1.2钢筋施工安全措施 . 305.1.3混凝土施工安全措施 . 315.2文明施工措施 . 32六、绿色施工方案 . 336.1噪声控制 . 336.2污染控制 . 346.3节约能源 . 34七、成品保护措施 . 34 一、编制依据1.大众汽车品牌体验中心工程施工图纸；2.钢结构焊接规范（GB50661-2011）3.钢结构焊接技术规程（JGJ81-2002）4.钢结构工程施工及验收规范（GB50205-2001）
5、5.钢结构工程施工规范（GB50755-2012）6.建筑物抗震构造详图（03G101-1）；7.混凝土结构施工图平面整体表示方法制图规则构造详图（11G101-1）8.建筑工程施工质量验收统一标准（GB50300-2013）；9.混凝土结构工程施工规范（GB50666-2011）10.混凝土质量控制标准（GB50164-2011）11.混凝土强度检验评定标准（GBT50107-2010）12.混凝土结构工程施工质量验收规范（GB50204-2002 2011版）；13.建筑施工安全检查标准（JGJ59-2011）14施工现场临时用电安全技术规范（JGJ46-2005）15.施工现场消防安全技
6、术规范（GB50720-2011）16.施工现场临时用电安全技术规范（JGJ46-2005）17.北京市建设工程施工现场管理办法北京市人民政府令18.绿色施工管理规程（DB11/513-2008）第 247号二、工程概况2.1模板工程概况本工程为大众汽车品牌体验中心，位于北京市朝阳区，结构形式为钢框架结构，分为 A、B两个区域，中间为连廊。地上部分为钢管柱与箱型柱， A区长 114.4米，宽 28.8米；B区长 67.38米，宽 39.02米，连廊长度为 30.375米。A区、B区分别有二、三、四层，每层楼板均选用钢筋桁架组合楼板。 2.2钢筋工程概况楼承板钢筋等级主要为 HPB300级和 H
7、RB400级，楼板、汽车坡道及板配筋如下：2.2.1楼板配筋： C8200C12200，双层单向，四层局部（ 9-11/G-J轴）上铁为C12150，分布筋为 ,6200。2.2.2汽车坡道板配筋：二层直段部分为 C12150双层双向；弧段部分 C12150双层单向，分布筋为 ,6200。三层直段部分为 C12150双层双向；弧段部分C10150双层单向，分布筋为 ,6200。2.2.3钢筋桁架板结点详图、楼板预留洞及柱边加强筋做法详见设计施工图S-309。2.2.4悬挑板阳角加强筋等做法详见混凝土结构设计总说明六 2条。2.3混凝土工程概况楼承板混凝土工程概述如下：12层数3层，局部 4层结
8、构形式钢结构楼板汽车坡道主要结构3100厚200厚尺寸（mm）4混凝土强度等级C30楼板、汽车坡道三、分项工程施工方案1 、楼承板模板施工方案1.1安装顺序楼承板模板的安装应穿插在工程总施工工序中进行， 即安排在该层所有柱、梁安装完毕，焊接完毕，高强螺栓终拧完毕后进行铺设，及时跟进，即：本层钢结构主体验收合格 -压型钢板铺设 -压型钢板安装焊接-栓钉焊接 -交验 1.2施工过程楼承板模板的施工过程主要为：放样划线支架安装铺设楼承板楼承板的连接挡板等配件的安装投放栓钉位置线栓钉焊接固定。1.3施工段的划分将每一层楼面压型钢板的施工作为一个施工段，然后逐层向上展开施工。即 15轴为第一施工段，81
9、2轴为第二施工段，1215轴为第三施工段；1516轴为第四施工段； 1628轴为第五施工段；1.4安装的整体顺序垂直方向：从下向上依次进行。水平方向：根据施工进度，本着先大后小、先长后短、先主后辅的原则进行铺设。先大后小：即先铺设大面积区域，后安装小面积区域；先长后短：即先铺设压型钢板长度长的，后安装长度相对短的；先主后辅：即先铺设主要的压型钢板，后安装辅助的封边、堵头板等。1.5压型钢板安装（1）施工顺序与施工流程施工顺序（见下图） 施工准备施工流程：绘制压型钢板排版图、统计构件钢结构主体验收放压型钢板安装位置搭设支顶架配件加工压型钢板加工（试验鉴定）交验、运输、入库抽检返修交验、运输、入库
10、抽检压型钢板分层、分区供料分层分区吊至安装区起吊至安装区不合格合格钢柱边、支托角钢放线、安装焊铺设临时马道（采用双层以上压型铺设压型钢板调直、压实、点焊自检边角处下料不合格合格焊接栓钉放线焊接放封边板安装线割开自检合格封边、板边、角处下料专业人员检查合格清理现场安装焊接封边板自检合格分层验收 （2）进场验收：进场验收及施工应严格按照设计及钢结构施工验收规范GB50205-2001进行施工压型钢板的进场应严格按层、按计划进场，由于现场场地狭窄，没有足够的场地进行堆放，进场的压型钢板需直接放置到待安装位置，打包时要避免错层，避免安装时压型钢板再次进行远距离人工移动。同时本层楼承板的挡板、收边板等所
11、有配件要配套提前进场（2）压型钢板的原材料，其品种、规格、进行检查，并且一些附件，如收边板、挡板、支架等检查产品的质量合格证明文件及检验报告等。（3）钢筋组合楼板的铺设：依据楼承板深化设计图在洞口及钢柱周围进行加固支架位置的放线，然后进行安装、焊接。楼承板铺设前，必须先清扫钢梁顶面的杂物，并对有弯曲和扭曲的楼承板进行矫正，板与钢梁顶面的间隙应控制在 1以下。在钢梁顶面清扫干净并确认钢梁上翼缘无涂刷油漆后，在钢梁上翼缘按照排板图，用墨线标出每块压型钢板的铺设位置，按其不同板型将所需块数配置好，沿墨线排列好，然后对切口。调直、压平、焊接固定已排列好的压型钢板。压型钢板之间的连接可采用贴角焊，以防止
12、压型钢板相互移动或分开，焊缝间距在为宜。300左右，长度 20-30用栓钉焊机将栓钉穿透压型钢板与钢梁熔融焊接在一起， 使组合板与钢梁连接锚固。（4）注意事项：楼承板施工前，排版图纸应得到设计院的认可后方可进行施工；未满足钢筋桁架楼承板施工阶段最大无支撑跨度楼板区域， 垂直钢筋桁架方向必须在楼承板跨中设置一道可靠的临时支撑，详见排版图所示；压型钢板在打包时必须有固定的支架并且有足够多的支点，防止在吊运、运输及堆放的工程中变形，放置在楼层内时，应放置在主梁与次梁的交界处。压型钢板在堆放、转运、吊装时，要采取防潮、防滑、防损伤变形等措施。严禁用钢丝绳捆绑在压型钢板上直接进行起吊，吊点要在固定支架上
13、压型钢板临时堆放时要分散，避免载荷集中。铺设时，纵横压型钢板要注意沟槽的对直沟通，便于钢筋绑扎。安装时，压型钢板平面要绷直。铺设好的压型钢板，不允许产生下凹现象。压型钢板铺设好后，及时点焊牢固，谨防滑落。并将封板、收边板焊接好。柱周围的压型钢板铺设应根据实际尺寸对压型钢板进行切割,下料切孔时 应采用等离子切割机操作，严禁用乙炔氧气切割。压型钢板点焊时，相邻两焊点间距不大于 300mm，每块压型钢板四角焊牢，严禁在压型钢板上堆放集中荷载及在高空向压型钢板上丢物，免发生人身伤害的危险。以免损坏，同时避铺设压型钢板时 ,不要一下将所有的压型钢板拆包，要边拆包、边铺设、边固定。每天拆开的压型钢板必须
14、铺设并固定完毕，没有铺设完毕的压型钢板必须要进行临时固定，避免大风或其它原因飞落。铺设完毕后及时将压型钢板上面的铁屑等杂物清理干净， 避免划伤压型钢板，以及下雨后锈蚀压型钢板。铺设完毕后，一定要注意成品保护问题。不要将重物直接放置在压型钢板上，避免集中荷载，若要放置一定要将受力点支撑在钢梁上。在主要的行走通道，要铺设跳板，避免直接在压型钢板上行走。1.6压型钢板铺设施工质量控制压型钢板与主体结构构件的搭接长度应大于 50；压型钢板纵向相邻波谷中心线错位应 5；压型钢板与钢梁轴线垂直度应 L/1000，且不大于 5。1.7钢筋桁架组合楼板的施工节点1.8焊熔栓钉的施工栓钉焊接应根据压型钢板铺设的
15、顺序及进度及时跟进进行施焊。（1）栓钉焊接前准备压型钢板铺设固定完毕后，开始进行栓钉的焊接。检查栓钉质量。栓钉应无皱纹、毛刺、发裂、扭歪、弯曲等缺陷。但栓钉 头部开裂不超过周边至钉体距离的一半，可以使用。施焊前应防止栓钉锈蚀和油污，母材应进行清理后方可焊接。按照设计进行测放、标记出全熔焊栓钉的焊接位置。(2) 、栓钉焊接工艺栓钉将采用自动调节的焊接设备接上合适的电源后焊接,栓钉的焊接需要采用独立的电源供电。如果两个或更多的栓钉枪在同一电源上使用，采用联动装置保证一次只有一把栓钉枪能使用，这样电源就能在一个栓钉焊完后再开始下一次焊接。焊接电压，电流，时间及栓钉枪提起和插下等参数都要调到最佳状态，
16、 这将根据过去的经验和栓钉制造厂以及设备制造厂的说明来进行。每个栓钉都要带有一个瓷环来保护电弧的热量以及稳定电弧。 电弧保护瓷环要保持干燥，如果表面有露水和雨水痕迹则应在 250的干燥器内烘干 1小时后方可使用。焊接栓钉的地方应当无铁锈，灰尘，露水或其它对产生合格焊缝有危害的物质。实焊时，要待焊缝凝固后才能移去焊钉枪。焊接完毕，应将套在焊钉上的瓷环全部清除，以便于检查。如果焊钉枪不能使用时或用于返修不饱满的栓钉时可采用手工电弧焊。焊接工艺参数施焊前应进行栓钉熔焊的试焊与检测。工艺参数选择如下：栓钉规格电流（ A）时间(S)伸出长度 (mm)提升高度 (mm)普通焊穿透焊普通焊穿透焊普通焊穿透焊
17、普通焊穿透焊19150018001.01.2582.53.0(3)、测试和检验A施工前测试 :在开始焊接前或改变焊接工艺或设置焊接参数时都要按以下方式进行至少2个栓钉的焊接测试：栓钉外观检查，焊缝 360饱满才认为可以接受。当焊缝冷却后，用榔头敲击使栓钉弯曲大约 30。若继续检测，任何栓钉上产生不合格现象，就要修改工艺，并增加的栓钉焊在单独的材料上 ,焊接的数量和检测按规范执行 ,如果增加的栓钉焊接也失败，那就应在另一块钢板上继续，直到两个栓钉的焊接都合格。 所有进行这项工作的工人都要进行焊前测试。B外观检查 :外观检验判定标准、允许偏差和检验方法如下：序号外观检验项目焊肉形状判定标准与允许偏
18、差检验方法目检360范围内：焊肉高 1mm焊肉宽 0.5mm12焊肉质量无气泡和夹渣目检肉深度 0.5mm34焊缝咬肉目检咬肉浓度 0.5mm并已打磨去掉咬肉处的锋锐部位焊钉焊后高度焊后高度偏差 2mm用钢尺量测C返修 :如果不能满足测试要求，在每一个不合格的栓钉旁再焊一个新的栓钉。弯曲的栓钉若证明是合格的则可以接受并保留弯曲状态。D穿透焊栓钉焊接缺陷及处理方法是：未熔合：栓钉与压型钢板金属部分未熔合，应加大电流增加焊接时间。咬边：栓焊后压型钢板甚至钢梁被电弧烧成缩径。原因是电流大、时间长，要调整焊接电流及时间。磁偏吹：由于使用直流焊机电流过大造成。应将地线对称接在工件上，或在电弧偏向的反向放
19、一块铁板，改变磁力线的分布。气孔：焊接时熔池中气体未排出而形成的。原因是板与梁有间隙，瓷环排气不当，焊件上有杂质在高温下分解成气体等。应减小间隙。E其他:在打栓钉时应指派专人负责观察焊接时飞溅的熔渣是否会引起下层钢柱或钢梁表面油漆涂料或其它物体的燃烧，若附近有其它易燃物应进行移位或进行防护，切实作好防火工作。风天施工，焊工应站在上风头，以防止火花伤害；施焊点不得有水分，直接雨淋下不得施工；熔焊栓钉的施工需经过专业培训的人员进行操作。注意焊工保护和安全，尤其焊外围梁时，更要小心谨慎；熟练掌握焊机、焊枪性能，搞好设备维护保养。焊枪卡具上出现焊瘤、烧蚀或溅上熔渣时，要即使清理以至更换配件，确保施工顺
20、利和熔焊质量。 2、钢筋工程施工方案2.1施工准备2.1.1管理组织及劳动力准备表 3.1序号1姓名岗位职责现场经理生产经理兼材料技术负责人质检员负责施工过程中一切事宜负责现场的生产管理及材料供应负责施工过程中技术工作负责施工过程中质量控制负责资料收集整理及试验工作负责安全、消防、保卫工作直接对作业班组进行管理2345资料员兼试验安全员67钢筋工长根据施工总控制计划，现场投入钢筋工 30人，其中后台加工 10人，钢筋绑扎20人，绑扎楼板人员要相对固定，以利于保证工程质量。2.1.2施工机具准备表 3.2序号设备名称型号规格GW-40GL-40JK-1数量2台2台1台123钢筋弯曲机钢筋切断机钢
21、筋调直机其他绑扎工具如钢筋钩、钢筋扳子、撬棍等在工地自制。2.1.3技术准备1）提前组织施工人员熟悉图纸，认真审图，及时与设计沟通并办理洽商记录； 及时编制施工方案，提前进行钢筋放样，计算整理钢筋配料单，向施工班组交底。2）根据施工图纸及规范要求，做出下料配筋单，提前 10天提出各种规格、级别的钢筋原材计划，分批进场。为了节省钢筋， HRB400级钢筋可分 9m和 12m两种定尺提出，以便搭配使用。3）本工程采用水泥砂浆垫块作为保护层控制措施。根据保护层的厚度由材料部门购买成品，要求表面平整、方正，绑扎丝埋设牢固。2.2钢筋采购及进场2.2.1钢筋采购1）所需钢筋由我公司采购，并负责运至加工场地。我公司根据ISO9001质量标准及公司质量体系文件的相关程序要求对供货单位进行评定和认可，建立合格的供方档案。工程所有钢材在采购前，根据设计要求，结合业主批准的样品或样本及我公司质量保证手册及程序文件，在合格供应商中选择，并报业主批准，为材料的质量提供保证。2）根据总体施工进度计划安排，由现场钢筋工长编制详尽的材料采购计划，由材料员严格按计
