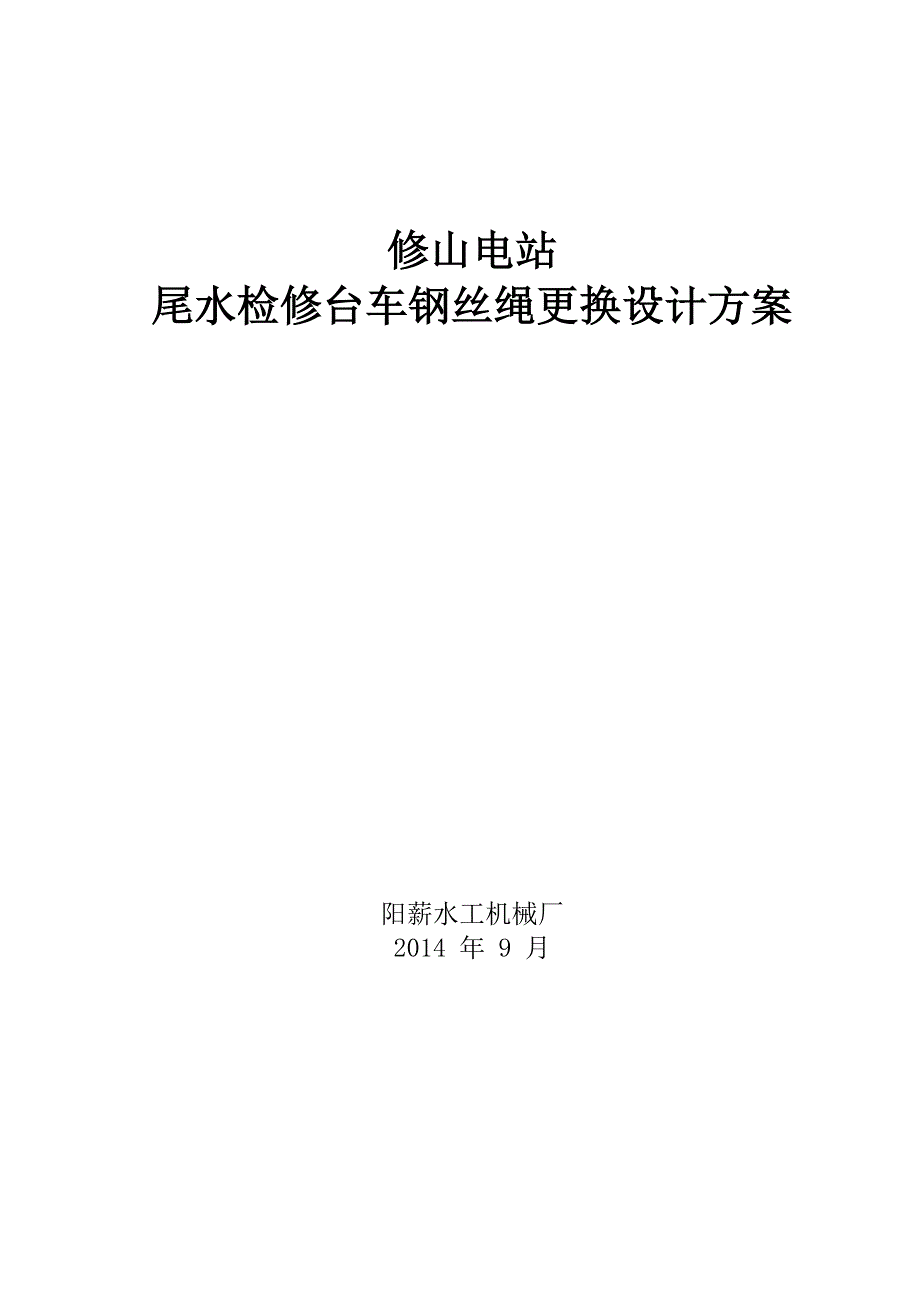

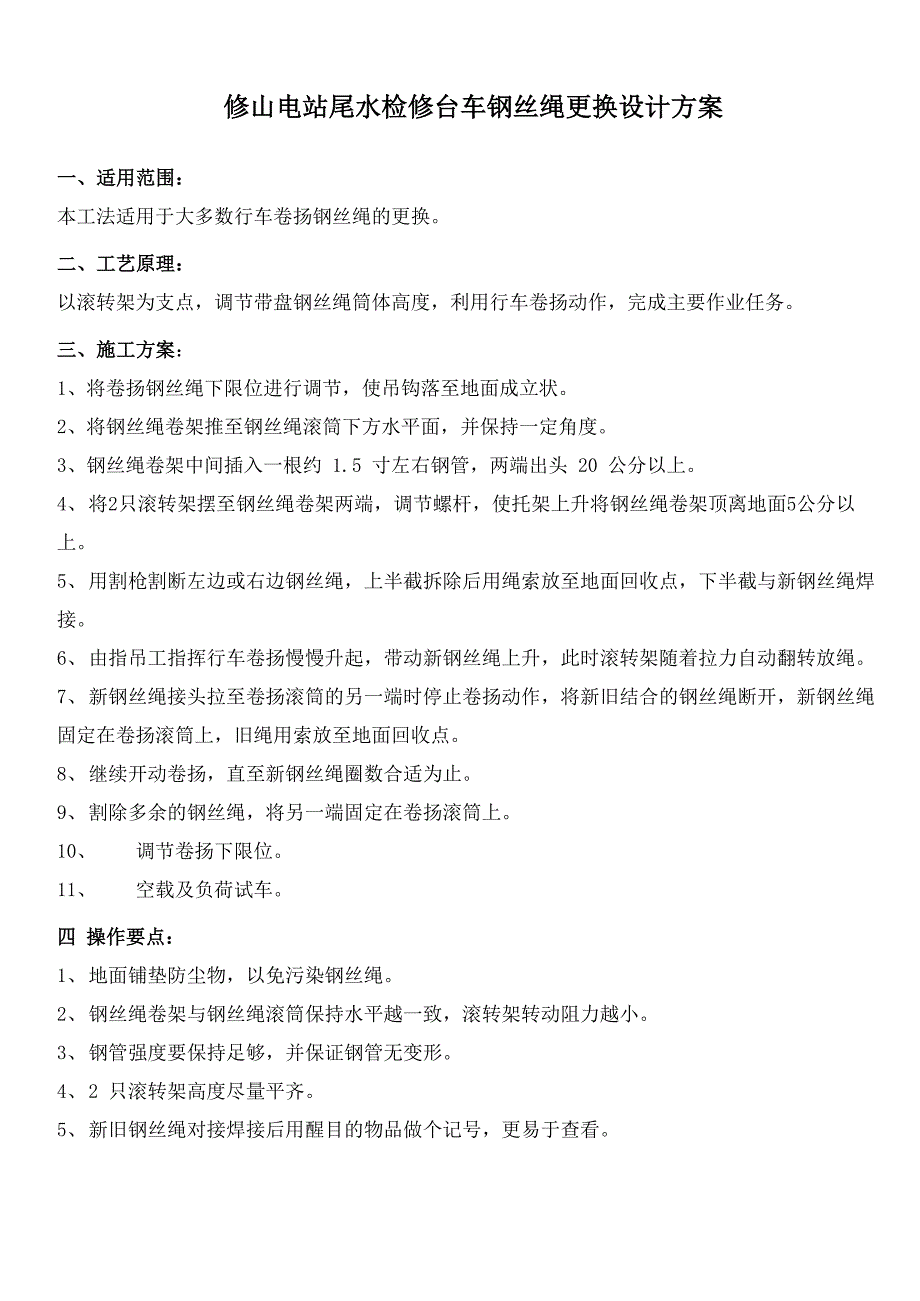

1、修山电站尾水检修台车钢丝绳更换设计方案阳薪水工机械厂2014 年 9 月修山电站尾水检修台车钢丝绳更换设计方案一、适用范围：本工法适用于大多数行车卷扬钢丝绳的更换。二、工艺原理：以滚转架为支点，调节带盘钢丝绳筒体高度，利用行车卷扬动作，完成主要作业任务。三、施工方案：1、将卷扬钢丝绳下限位进行调节，使吊钩落至地面成立状。2、将钢丝绳卷架推至钢丝绳滚筒下方水平面，并保持一定角度。3、钢丝绳卷架中间插入一根约 1.5 寸左右钢管，两端出头 20 公分以上。4、将2只滚转架摆至钢丝绳卷架两端，调节螺杆，使托架上升将钢丝绳卷架顶离地面5公分以 上。5、用割枪割断左边或右边钢丝绳，上半截拆除后用绳索放至

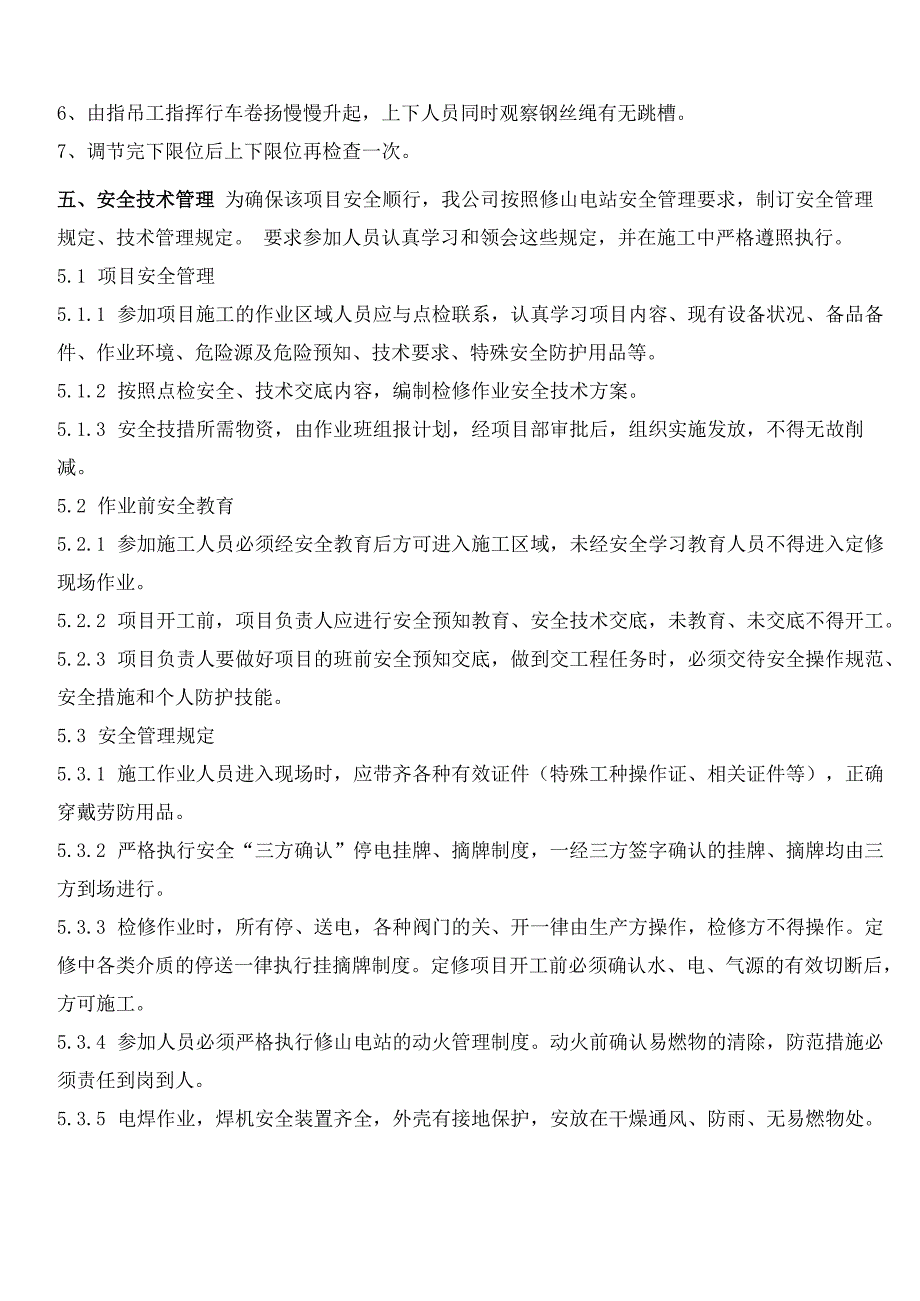

2、地面回收点，下半截与新钢丝绳焊 接。6、由指吊工指挥行车卷扬慢慢升起，带动新钢丝绳上升，此时滚转架随着拉力自动翻转放绳。7、新钢丝绳接头拉至卷扬滚筒的另一端时停止卷扬动作，将新旧结合的钢丝绳断开，新钢丝绳 固定在卷扬滚筒上，旧绳用索放至地面回收点。8、继续开动卷扬，直至新钢丝绳圈数合适为止。9、割除多余的钢丝绳，将另一端固定在卷扬滚筒上。10、调节卷扬下限位。11、空载及负荷试车。四 操作要点：1、地面铺垫防尘物，以免污染钢丝绳。2、钢丝绳卷架与钢丝绳滚筒保持水平越一致，滚转架转动阻力越小。3、钢管强度要保持足够，并保证钢管无变形。4、2 只滚转架高度尽量平齐。5、新旧钢丝绳对接焊接后用醒目的

3、物品做个记号，更易于查看。6、由指吊工指挥行车卷扬慢慢升起，上下人员同时观察钢丝绳有无跳槽。7、调节完下限位后上下限位再检查一次。五、安全技术管理 为确保该项目安全顺行，我公司按照修山电站安全管理要求，制订安全管理规定、技术管理规定。 要求参加人员认真学习和领会这些规定，并在施工中严格遵照执行。5.1 项目安全管理5.1.1 参加项目施工的作业区域人员应与点检联系，认真学习项目内容、现有设备状况、备品备 件、作业环境、危险源及危险预知、技术要求、特殊安全防护用品等。5.1.2 按照点检安全、技术交底内容，编制检修作业安全技术方案。5.1.3 安全技措所需物资，由作业班组报计划，经项目部审批后，

4、组织实施发放，不得无故削减。5.2 作业前安全教育5.2.1 参加施工人员必须经安全教育后方可进入施工区域，未经安全学习教育人员不得进入定修 现场作业。5.2.2 项目开工前，项目负责人应进行安全预知教育、安全技术交底，未教育、未交底不得开工。5.2.3 项目负责人要做好项目的班前安全预知交底，做到交工程任务时，必须交待安全操作规范、 安全措施和个人防护技能。5.3 安全管理规定5.3.1 施工作业人员进入现场时，应带齐各种有效证件（特殊工种操作证、相关证件等），正确 穿戴劳防用品。5.3.2 严格执行安全“三方确认”停电挂牌、摘牌制度，一经三方签字确认的挂牌、摘牌均由三 方到场进行。5.3.

5、3 检修作业时，所有停、送电，各种阀门的关、开一律由生产方操作，检修方不得操作。定 修中各类介质的停送一律执行挂摘牌制度。定修项目开工前必须确认水、电、气源的有效切断后， 方可施工。5.3.4 参加人员必须严格执行修山电站的动火管理制度。动火前确认易燃物的清除，防范措施必 须责任到岗到人。5.3.5 电焊作业，焊机安全装置齐全，外壳有接地保护，安放在干燥通风、防雨、无易燃物处。 焊工使用标准焊钳、专用面罩，戴焊工手套，穿绝缘工作鞋，持证操作。焊线接头包扎、绝缘良 好，地线随焊把线走。工作完断电源，清除火种。5.3.6 高处作业（包括临边作业）必须落实好安全技术措施，以便安全带可靠系牢，必须高挂

6、低 用。高空作业的脚手架和跳板必须按规范捆扎牢固。严禁高空抛物。超过 50岁、高血压、心脏 病、恐高症等人员禁止登高作业。5.3.7 起重吊装作业，指挥必须佩带袖标、口哨，手势清楚、哨声响亮，指挥信号规范。当与行 车工发生矛盾时，应立即停止起吊，经协调后作业。吊物下面禁止有人操作，任何人不准在吊物 下停留或行走， 严禁多人指挥。起重机械、工具、索具每天要检查确认合格才允许进入现场使 用。5.3.8 各类特殊工种作业人员必须具有相应的安全技术素质，身体健康，做到持证上岗。5.4 作业安全纪律5.4.1 施工人员必须按时参加安全教育、危险预知安全交底、班组安全活动。5.4.2 作业人员只能在本项目

7、区域内作业，严禁无故进入与自己无关的其它区域。5.4.3 各种安全标志、安全防护设施不得任意拆取、挪用。5.4.4 禁止操作设备电源开关、起重机械。严禁用铁件、工具敲打无关设备。5.4.5 禁止乱动甲方消防器材，需要时需甲方同意，工作完后及时送回。5.4.6 竣工试车由甲方统一指挥，试车前要做好安全防范的检查确认工作，经三方（点检方、检 修方、操作方）到现场确认后，方可试车。检修项目完成后必须将各类安全防护装置全部恢复到 位。每个项目落实负责人。发生故障需处理时，应重新停电挂牌确认。5.4.7 施工现场严禁吸烟，需到指定吸烟点并严禁乱丢烟头。5.4.8 各班组必须做到文明施工，作业结束将废弃物

8、分类回收。现场使用的备品备件，按区域划 块堆放，定置点物质摆放要整齐安全，不用的备品备件要及时清运到指定的地点，确保绿色通道 和消防通道的畅通，确保现场“ 6S ”责任到位。5.5 施工管理者安全职责5.5.1 参加作业的负责均是所管区域的安全第一责任人。实行安全区域责任制管理。2.5.2 修山电站对作业现场进行安全监督、巡视、检查。对违规者进行教育、纠正、处理。六、质量技术管理6.1 开工前相关技术人员做好技术交底，严格按照机械、电气设备作业的技术标准，施工验收规 范，检查评定标准及已审批的施工方案进行施工，施工人员不得擅自更改。6.2 参加施工项目的人员应与生产人员联系，认真检查设备状况、

9、查明原因，并按照维修作业标 准作业，对于没有维修作业标准的检修项目要有明确的工时工序表作为指导。6.3 加强对职工进行施工前技术培训和质量意识教育，提高职工的技术素质。特殊工种必须持证 上岗。6.4 相关技术人员必须现场跟踪项目施工，对违反施工工艺的现象必须及时指出和纠正。6.5 施工负责人应组织技术人员、班组对检修使用的设备、备件、材料等按照规定验收和试验， 并做好记录。6.6 施工项目严格按修山电站的质量管理规定保质保量完成。七、现场“6S ”管理7.1 定置化管理：摆放在定修现场的物件要有明显的标识牌。7.1.1 工具箱：规格、型号、颜色一致并有技术统一标识；工具箱内部工器具摆放整齐、有

10、序并 有标识。7.1.2 工机具：参与该项目的作业人员要熟悉项目内容，了解每个项目所需工器具。检修现场工 器具必须规范、整齐、干净的摆放在印有统一标识的工具布上，且摆放的工器具必须与项目内容 所要求的工器具相符合，进入施工现场的工器具必须完好无损，有合格证。7.1.3 备件：新、旧备件堆放整齐有序，并做标识以示区分。7.1.5 各类手续表格：开工手续必须整齐放在透明的统一型号塑料袋内。文字内容面置于外侧。7.2 标准化作业7.2.1 认真履行修山电站管理文件有关规定，遵守施工现场管理制度，认真听取和尊重修山电站 提出的建议和意见。7.2.2 参与施工的所有作业人员必须正确、规范的穿戴劳防用品。同时作业人员不得进入无关区 域。7.2.3 施工现场注重过程管理，做到规范、有序，随时保持施工区域整洁。7.2.4 施工作业时严禁吸烟。7.2.5 施工中休息时，必须到指定地点休息或吸烟，不能躺、靠，烟头不能随地乱扔。7.2.6 检修场地应在施工结束后打扫干净，零部件堆放到指定位置，作到工完料清、工完场地清。严格遵守工业垃圾分类制度，并及时送运到回收点。7.2.7 坚持标准化作业和文明施工，每天及时清除废物垃圾，做到工完场地清，垃圾分类放置。
