钢管脚手架搭设施工方案完整版.doc

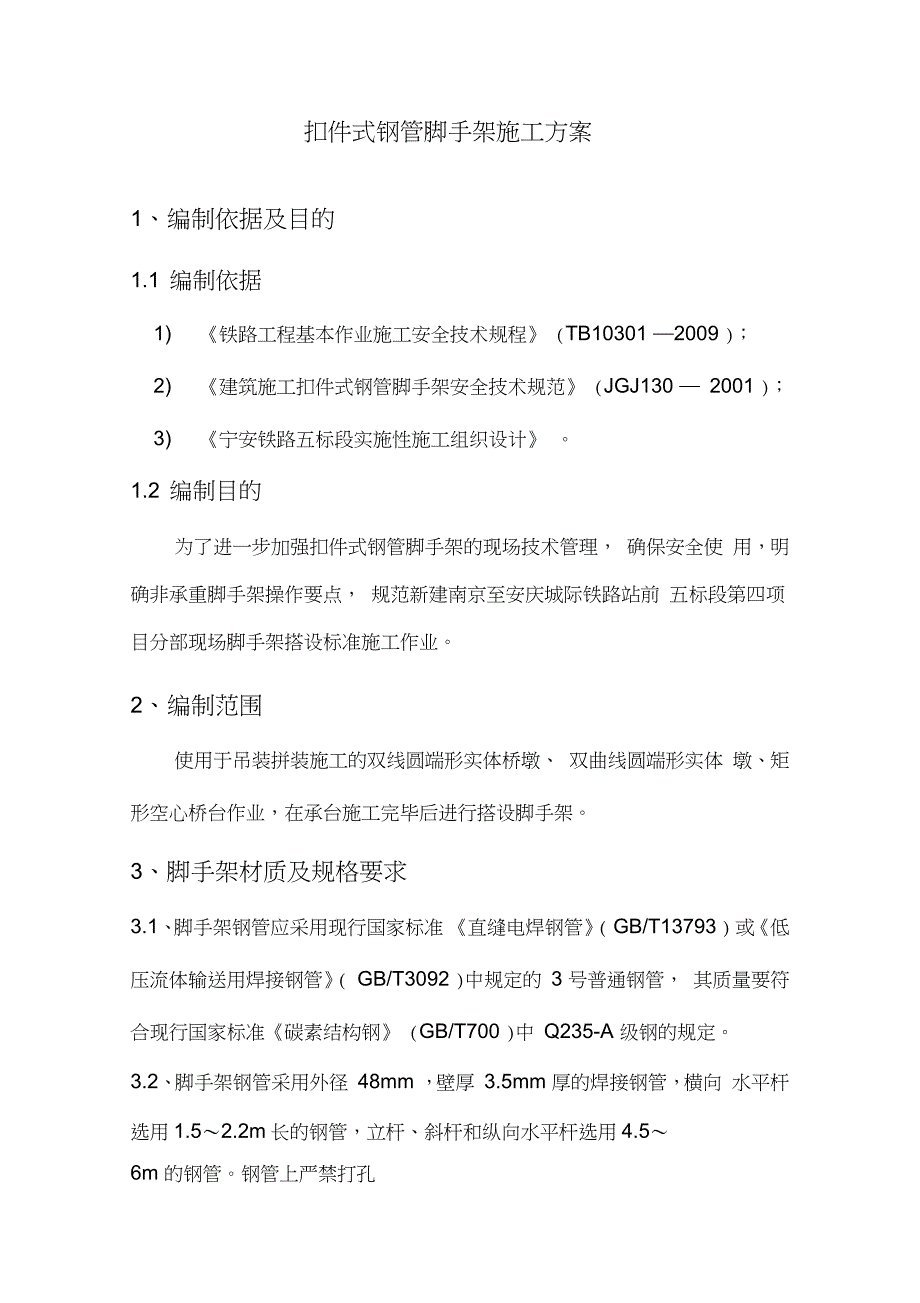

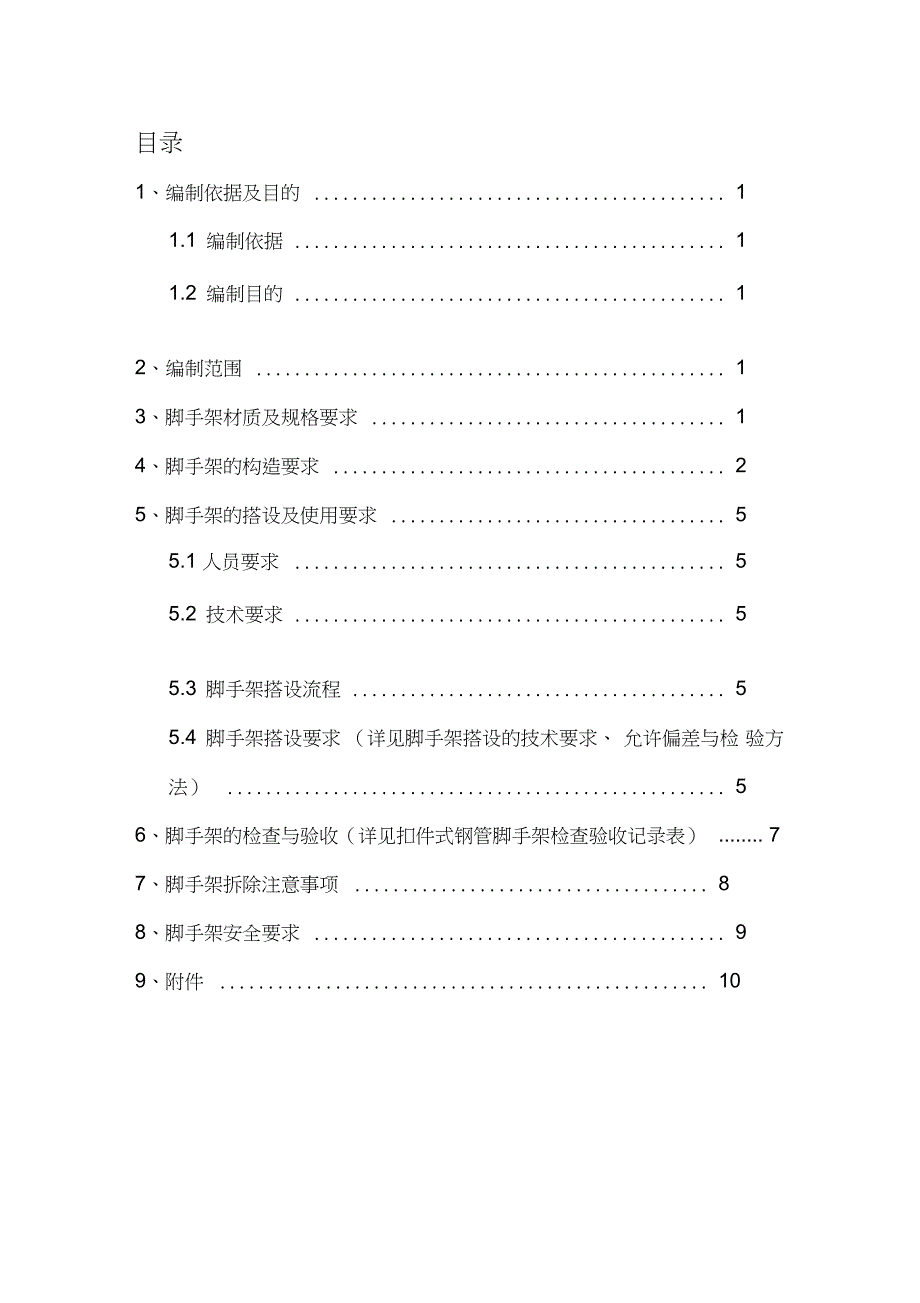

1、目录1、编制依据及目的 11.1 编制依据 11.2 编制目的 12、编制范围 13、脚手架材质及规格要求 14、脚手架的构造要求 25、脚手架的搭设及使用要求 55.1 人员要求 55.2 技术要求 55.3 脚手架搭设流程 55.4 脚手架搭设要求 （详见脚手架搭设的技术要求、 允许偏差与检 验方法） 56、脚手架的检查与验收（详见扣件式钢管脚手架检查验收记录表） 77、脚手架拆除注意事项 88、脚手架安全要求 99、附件 10扣件式钢管脚手架施工方案1、编制依据及目的1.1 编制依据1) 铁路工程基本作业施工安全技术规程 (TB10301 2009 )；2) 建筑施工扣件式钢管脚手架安全

2、技术规范 (JGJ130 2001 )；3) 宁安铁路五标段实施性施工组织设计 。1.2 编制目的为了进一步加强扣件式钢管脚手架的现场技术管理， 确保安全使 用，明确非承重脚手架操作要点， 规范新建南京至安庆城际铁路站前 五标段第四项目分部现场脚手架搭设标准施工作业。2、编制范围使用于吊装拼装施工的双线圆端形实体桥墩、 双曲线圆端形实体 墩、矩形空心桥台作业，在承台施工完毕后进行搭设脚手架。3、脚手架材质及规格要求3.1、脚手架钢管应采用现行国家标准 直缝电焊钢管( GB/T13793 ) 或低压流体输送用焊接钢管( GB/T3092 )中规定的 3 号普通钢管， 其质量要符合现行国家标准碳素

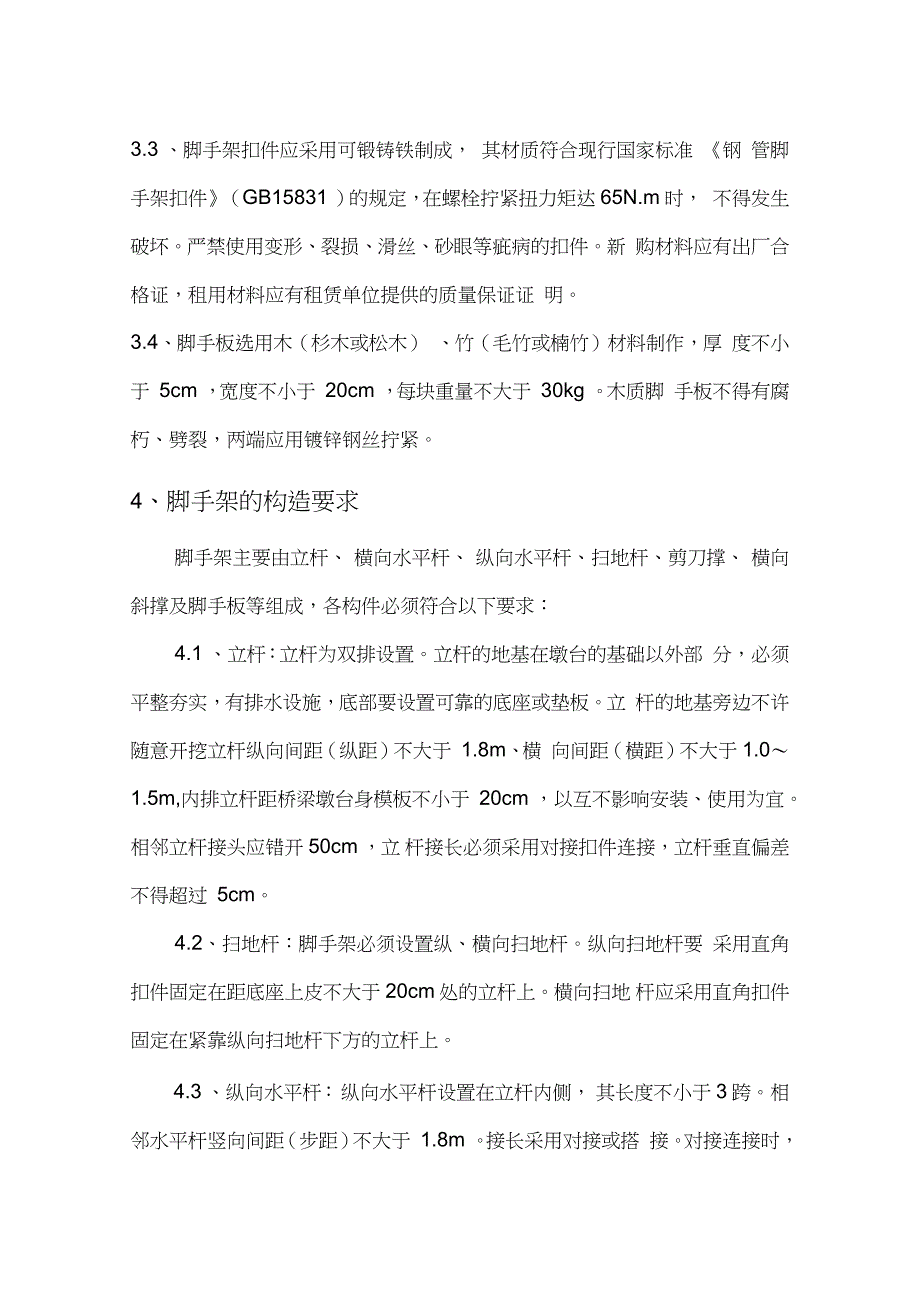

3、结构钢 (GB/T700 )中 Q235-A 级钢的规定。3.2、脚手架钢管采用外径 48mm ，壁厚 3.5mm 厚的焊接钢管，横向 水平杆选用1.52.2m长的钢管，立杆、斜杆和纵向水平杆选用4.56m 的钢管。钢管上严禁打孔3.3 、脚手架扣件应采用可锻铸铁制成， 其材质符合现行国家标准 钢 管脚手架扣件（GB15831 ）的规定，在螺栓拧紧扭力矩达65N.m时， 不得发生破坏。严禁使用变形、裂损、滑丝、砂眼等疵病的扣件。新 购材料应有出厂合格证，租用材料应有租赁单位提供的质量保证证 明。3.4、脚手板选用木（杉木或松木） 、竹（毛竹或楠竹）材料制作，厚 度不小于 5cm ，宽度不小于

4、20cm ，每块重量不大于 30kg 。木质脚 手板不得有腐朽、劈裂，两端应用镀锌钢丝拧紧。4、脚手架的构造要求脚手架主要由立杆、 横向水平杆、 纵向水平杆、扫地杆、剪刀撑、 横向斜撑及脚手板等组成，各构件必须符合以下要求：4.1 、立杆：立杆为双排设置。立杆的地基在墩台的基础以外部 分，必须平整夯实，有排水设施，底部要设置可靠的底座或垫板。立 杆的地基旁边不许随意开挖立杆纵向间距（纵距）不大于 1.8m、横 向间距（横距）不大于1.01.5m,内排立杆距桥梁墩台身模板不小于 20cm ，以互不影响安装、使用为宜。 相邻立杆接头应错开 50cm ，立 杆接长必须采用对接扣件连接，立杆垂直偏差不

5、得超过 5cm。4.2、扫地杆：脚手架必须设置纵、横向扫地杆。纵向扫地杆要 采用直角扣件固定在距底座上皮不大于 20cm 处的立杆上。横向扫地 杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4.3 、纵向水平杆： 纵向水平杆设置在立杆内侧， 其长度不小于 3 跨。相邻水平杆竖向间距（步距）不大于 1.8m 。接长采用对接或搭 接。对接连接时， 对接扣件要相互交错布置，两根相邻的纵向水平杆 的接头不应设置在同步或同跨内， 不同步或不同跨两个相邻接头在水 平方向错开的距离不小于 50cm ，各接头中心支最近主接点的距离不 大于跨距的 1/3。搭接连接时， 搭接长度不应小于 1.0m ，应等间距

6、设 置 3 个旋转扣件固定，端部扣件边缘至搭接水平杆端部距离不小于 10cm。4.4 横向水平杆：主节点处必须设置一根横向水平杆，用直角扣 件扣接且严禁拆除。 作业层上非主节点处的横向水平杆， 根据支承脚 手板的需要等间距设置，最大间距不大于纵距的1/2。4.5 、剪刀撑：高度在 24m 以下的单、双排脚手架，均必须在外 侧立面的两端各设置一道剪刀撑， 并由底至顶连续设置。 中间各道剪 刀撑之间的净距不应大于 15m 。高度在 24m 以上的双排脚手架应在 外侧立面整个长度和高度范围内连续设置剪刀撑。 剪刀撑斜杆的接长 宜采用搭接， 搭接要求与纵向水平杆搭接要求相同。 剪刀撑斜杆应用 旋转扣件

7、固定在与之相交的横向水平杆的伸出端或立杆上， 旋转扣件 中心线至主节点的距离不宜大于 15cm 。每道剪刀撑宽度不应小于 4 跨，跨越立杆的根数为57根，斜杆与地面的倾角为 60 45 。 剪刀撑随脚手架同步搭设和拆除。4.6、横向斜撑：双排脚手架应设置横向斜撑。高度在 24m 以上 的封闭型脚手架， 除拐角应设置横向斜撑外， 中间应每隔 6 跨设置一 道。高度在 24m 以下的封闭型双排脚手架可不设横向斜撑。4.7、脚手板：作业层脚手板应铺满、 铺稳，离开墩台身模板 20cm 当使用木脚手板、 竹窜片脚手板时， 纵向水平杆应作为横向水平杆的 支座，用直角扣件固定在立杆上。当使用竹笆脚手板时，

8、应按其主竹 筋垂直于纵向水平杆方向铺设， 纵向水平杆应采用直角扣件固定在横 向水平杆上，并应等间距设置，间距不大于 40cm ;竹笆脚手板采用 对接平铺，四个角应用直径 1.2mm 的镀锌钢丝固定在纵向水平杆上。 脚手板对接平铺时， 接头处必须设置两根横向水平杆， 脚手板端部外 伸长度不大于 1 5cm 。脚手板搭接铺设时，接头必须支在横向水平杆 上，搭接长度应大于 20cm ，其伸出横向水平杆的长度应大于 10cm。 作业层端部脚手板探头长度不大于 15cm，其板长两端均要与支承杆 可靠地固定。4.8、 斜道：人行并兼做材料运输的斜道，当高度不大于6m 时，宜采用一字型斜道;当高度大于 6m

9、 时，宜采用之字形斜道。运料斜 道宽度不宜小于1.5m ,坡度宜采用1:6;人行斜道宽度不宜小于1m, 坡度宜采用 1:3。拐弯处应设置平台，其宽度不应小于斜道宽度。斜 道两侧及平台外围均应设置栏杆机挡脚板。栏杆高度应为1.2m，挡脚板高度不小于 18cm 。人行斜道和运料斜道的脚手板上每隔 25 30cm 设置一根防滑木条,木条厚度 23cm。4.9、安全网：作业层脚手架设置全封闭式密目网。立网应搭设 在纵向水平杆的内侧。 若作业层脚手板未能全封闭, 则必须在脚手板 底部设置一道平网, 防止工具集杂物坠落。 安全网必须采用合格产品。4 . 1 0 、缆风绳：脚手架四角应设置缆风绳，其地锚应设

10、置稳固坚 实，以防止脚手架倾覆。缆风绳应选用直径 14mm 的钢丝绳，其与 地面的夹角不小于 45。4.11 、脚手架扣件与钢管管径相匹配。4.12 、同一脚手架中，不同材质、规格的材料不得混用。5、脚手架的搭设及使用要求5.1 人员要求脚手架搭设人员必须是经过按现行国家标准 特种作业人员安全 技术考核管理规则 （GB5036 ）考核合格的专业架子工。上岗人员 要定期体检，合格后持证上岗。5.2 技术要求施工单位应针对施工现场地形地貌特点， 编制扣件式钢管脚手架 施工作业指导书， 向全体作业人员进行详细的书面和口头交底， 交底 后应签名登记。5.3 脚手架搭设流程地基处理T定位放线T摆放垫木T

11、摆放扫地杆T树立杆并与扫地 杆扣牢T上纵向水平杆并与各立杆扣牢T上横向水平杆并与各立杆扣 牢T加设临时斜撑杆T上二、三、四步纵向水平杆T上二、三、四 步横向水平杆T接长立杆T加设剪力撑T拉缆风绳T铺斜道T铺设脚手 板，绑扎防护及档脚板、挂安全网。5.4 脚手架搭设要求（详见脚手架搭设的技术要求、允许偏差与检验方法）定距定位。 根据构造要求在承台四角用尺量出内、 外立杆离承台 边和墩位距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用红 油漆点出立杆标记；垫板、 底座应准确地放在定位线上，砼表面不平 时，垫板必须铺放平整，不得悬空。在搭设首层脚手架 程中，沿四周每框架格内设一道斜支撑，拐 角除双

12、向增设， 待该部位脚手架与主体结构可靠拉接后方可拆除。 其 余按以下构造要求搭设。 主杆基础本工程脚手架在已浇筑承台上搭设， 其地基承载能力能够满足脚 手架的搭设要求。 立杆间距a. 脚手架立杆纵距1.2m，横距1.05m，步距1.8m ;里立杆距墩身0.6m。墩身模板若采用刚架加固时，立杆距模板刚架外侧20cm。b. 立杆设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上， 离底座 20cm 。c. 立杆的垂直偏差应控制在不大于架高的1 /400。 大横杆、小横杆设置a. 大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为 30cm。b. 外架子按立杆与大横

13、杆交点处设置小横杆，两端固定在立杆， 以形成空间结构整体受力。 剪刀撑脚手架外测立面的两端各设置一道剪刀撑,并由底至顶连续设 置；剪刀撑斜杆的接长采用搭接，搭接长度不小于1m,应采用不少 于 3 个旋转扣件固定。 剪刀撑斜杆用旋转扣件固定在与之相交的横向 水平杆的伸出端或立杆上, 旋转扣件中心线离主节点的距离不宜大于 15cm 。 脚手板、脚手片的铺设要求a. 脚手架里排立杆与结构层之间均铺设木板：板宽为 20cm，里 外立杆应满铺脚手板,无探头板。b. 满铺层脚手片必须垂直墩身面横向铺设， 满铺到位，不留空位， 不能满铺处必须采取有效的防护措施。c. 脚手片须用18铅丝双股并联绑扎，不少于4

14、点，要求绑扎牢 固,交接处平整, 铺设时要选用完好无损的脚手片,发现有破损的要 及时更换。 防护栏杆a. 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网 封闭,且将安全网固定在脚手架外立杆内侧。b. 选用18铅丝张挂安全网，要求严密、平整。c. 脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶 排防护栏杆不少于 2 道,高度分别为 0.9m 和 1.3m。6、脚手架的检查与验收（详见扣件式钢管脚手架检查验收 记录表）脚手架必须由持有效上岗证的专业技术人员搭设；发现有不符合要求的迅速整改；脚手架验收严格按建筑施工扣件式钢管脚手架安全技术规 范JGJ130-2001进行检查。填写验

15、收记录单，并由相关人员签证， 方能交付使用。7、脚手架拆除注意事项外架拆除前，领工员要向拆架施工人员进行书面安全交底工 作。交底有接受人签字。拆架前在地上用绳子或铁丝先拉好围栏， 没有安全员、 工长在 场，外架不准拆除。架子拆除程序应由上而下，按层按步拆除。先清理架上杂物， 如脚手板上的混凝土、砂浆块、 U 型卡、活动杆子及材料。按拆架 原则先拆后搭的杆子。剪刀撑、拉杆不准一次性全部拆除，要求杆拆 到哪一层，剪刀撑、拉杆拆到哪一层。拆除工艺流程：拆护栏t拆脚手板t拆小横杆t拆大横杆t拆剪刀撑t拆立杆t拉 杆传递至地面-清除扣件-按规格堆码。拆杆和放杆时必须由 2-3 人协同操作，拆大横杆时，应

16、由站 在中间的人将杆顺下传递，下方人员接到杆拿稳拿 后，上方人员才 准松手，严禁往下乱扔脚手料具。拆架人员必须系安全带，拆除 程中，应专人 一指挥，负责拆 除工作的全部安全作业。拆下来的脚手杆要随拆、随清、随运，分类、分堆、分规格码 放整齐，要有防水措施，以防雨后生锈。扣件要分型号装箱保管。拆下来的钢管要定期重新外刷一道防锈漆， 刷一道调合漆。 弯 管要调直，扣件要上油润滑。严禁在夜间进行搭拆工作。 未尽事宜工长在安全技术交底中做 详细的交底， 施工中存在问题的地方应及时与技术部门联系， 以便及 时纠正。8、脚手架安全要求（ 1 ）工程的施工负责人，必须按方案的要求，拟定书面操作要求， 向班组

17、进行安全技术交底， 班组必须严格按操作要求和安全技术交底 施工。（2）脚手架搭设好后进行验收，未经检查、验收，除架子工外，严 禁其他人员攀登。 验收合格的脚手架任何人不得擅自拆改， 需局部拆 改时，要经设计负责人同意，由架子工操作。（3）进入脚手架作业区入口处悬挂显示的安全标示牌，如进入施工 区段必须戴安全帽、高空作业必须系安全带等。（ 4）作业人员必须戴安全帽、系安全带，安全帽、安全带等劳保用 品必须符合国家相关标准。（5）脚手架上不准堆放成批材料，如扣件、活动钢管、钢筋，一旦 发现应及时清除。零星材料可适当堆放。6）脚手架临时施工用电、接地及避雷措施等，按有关标准规定执行。（7）脚手架搭好

18、后要派专人管理，未经安检同意，不得改动，不得 任意解掉架子与柱连接的拉杆和扣件。（8）脚手架使用期间，严禁拆除主节点处的水平杆、扫地杆。（9）当有六级及六级以上大风和雾、雨或雪雨、雪天气时，应停止脚手搭设、拆除作业。雨、雪后上架作业应注意防滑，并采取防滑措 施。施工时应停止高处作业。经大风、大雨后，要进行检查，如发现 倾斜下沉及松扣、崩扣要及时修理。（10）作业层上的施工荷载应符合设计要求， 不得超载，不得将模板、 泵送混凝土输送管等支撑固定在脚手架上，严禁任意悬挂起重设备。（11）夜间施工时， 必须确保足够亮度的夜间照明灯光， 现场电工加 强值班巡视，及时修复损坏的灯具。（12）搭设完毕的脚手架上的钢管、扣件、脚手板等构件，不得随意 拆除。施工中确有必要时， 必须经工地负责人同意，并采取有效措施 加固补强后进行；一旦该工序完成后，立即修复。9、附件1）附件一、脚手架搭设的技术要求、允许偏差与检验方法；2）附件二、桥 墩（台）扣件式钢管脚手架检查验收记录表；
