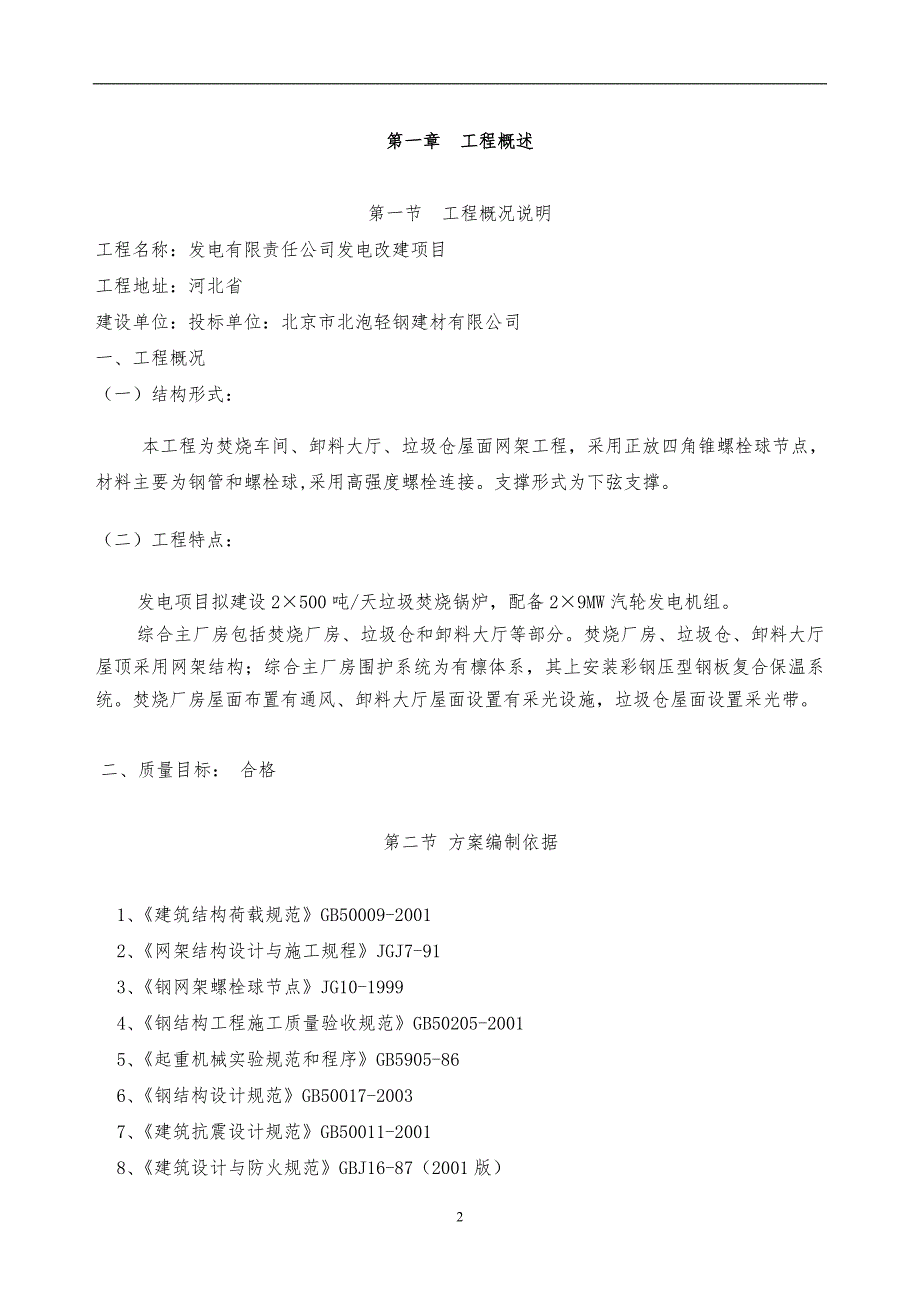

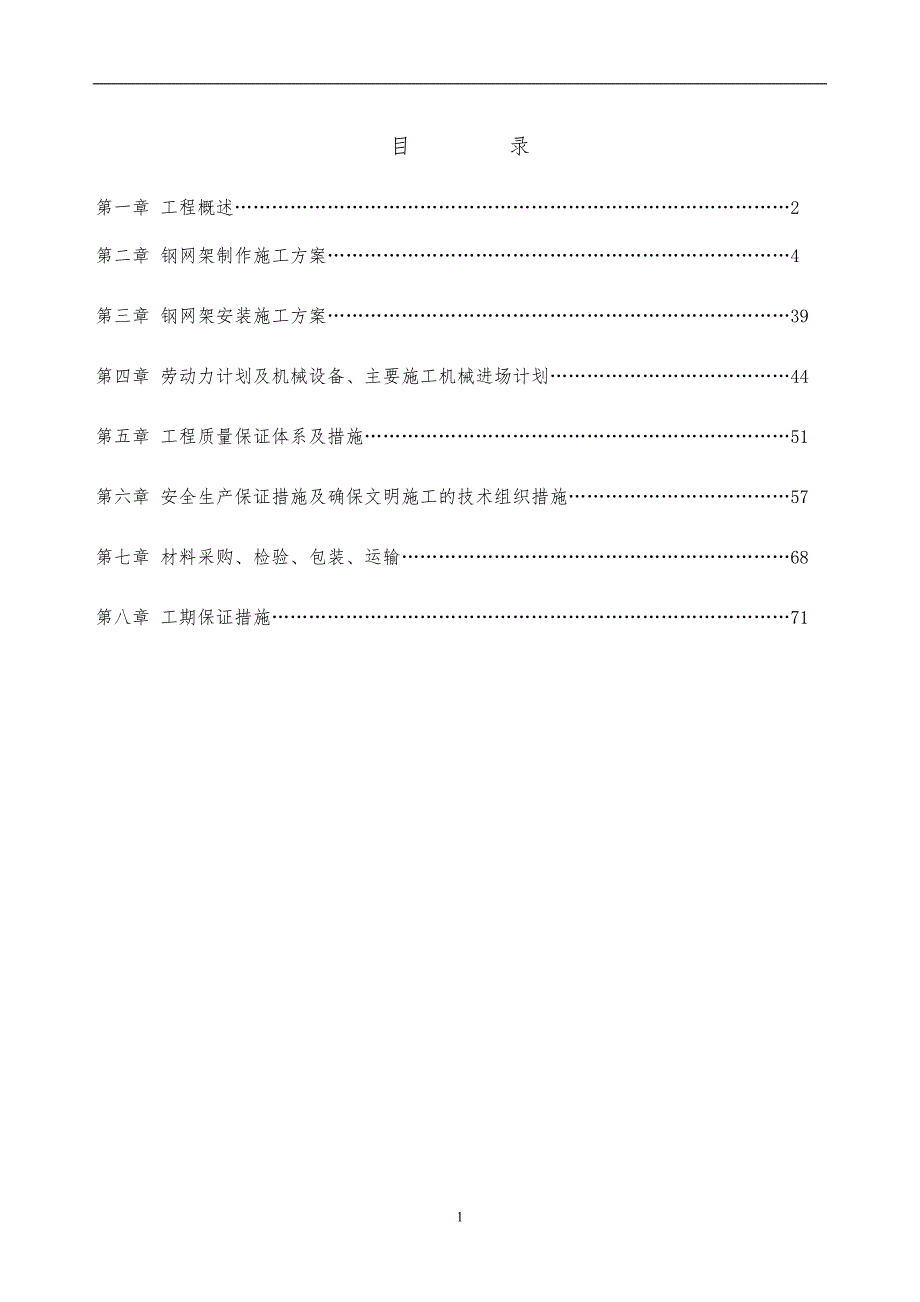

1、目 录第一章 工程概述2第二章 钢网架制作施工方案4第三章 钢网架安装施工方案39第四章 劳动力计划及机械设备、主要施工机械进场计划44第五章 工程质量保证体系及措施51第六章 安全生产保证措施及确保文明施工的技术组织措施57第七章 材料采购、检验、包装、运输68第八章 工期保证措施71第一章 工程概述第一节 工程概况说明工程名称：发电有限责任公司发电改建项目工程地址：河北省建设单位：投标单位：北京市北泡轻钢建材有限公司一、工程概况（一）结构形式：本工程为焚烧车间、卸料大厅、垃圾仓屋面网架工程，采用正放四角锥螺栓球节点，材料主要为钢管和螺栓球,采用高强度螺栓连接。支撑形式为下弦支撑。（二）工程

2、特点：发电项目拟建设2500吨/天垃圾焚烧锅炉，配备29MW汽轮发电机组。综合主厂房包括焚烧厂房、垃圾仓和卸料大厅等部分。焚烧厂房、垃圾仓、卸料大厅屋顶采用网架结构；综合主厂房围护系统为有檩体系，其上安装彩钢压型钢板复合保温系统。焚烧厂房屋面布置有通风、卸料大厅屋面设置有采光设施，垃圾仓屋面设置采光带。二、质量目标： 合格第二节 方案编制依据1、建筑结构荷载规范GB50009-20012、网架结构设计与施工规程JGJ7-913、钢网架螺栓球节点JG10-19994、钢结构工程施工质量验收规范GB50205-20015、起重机械实验规范和程序GB5905-866、钢结构设计规范GB50017-2

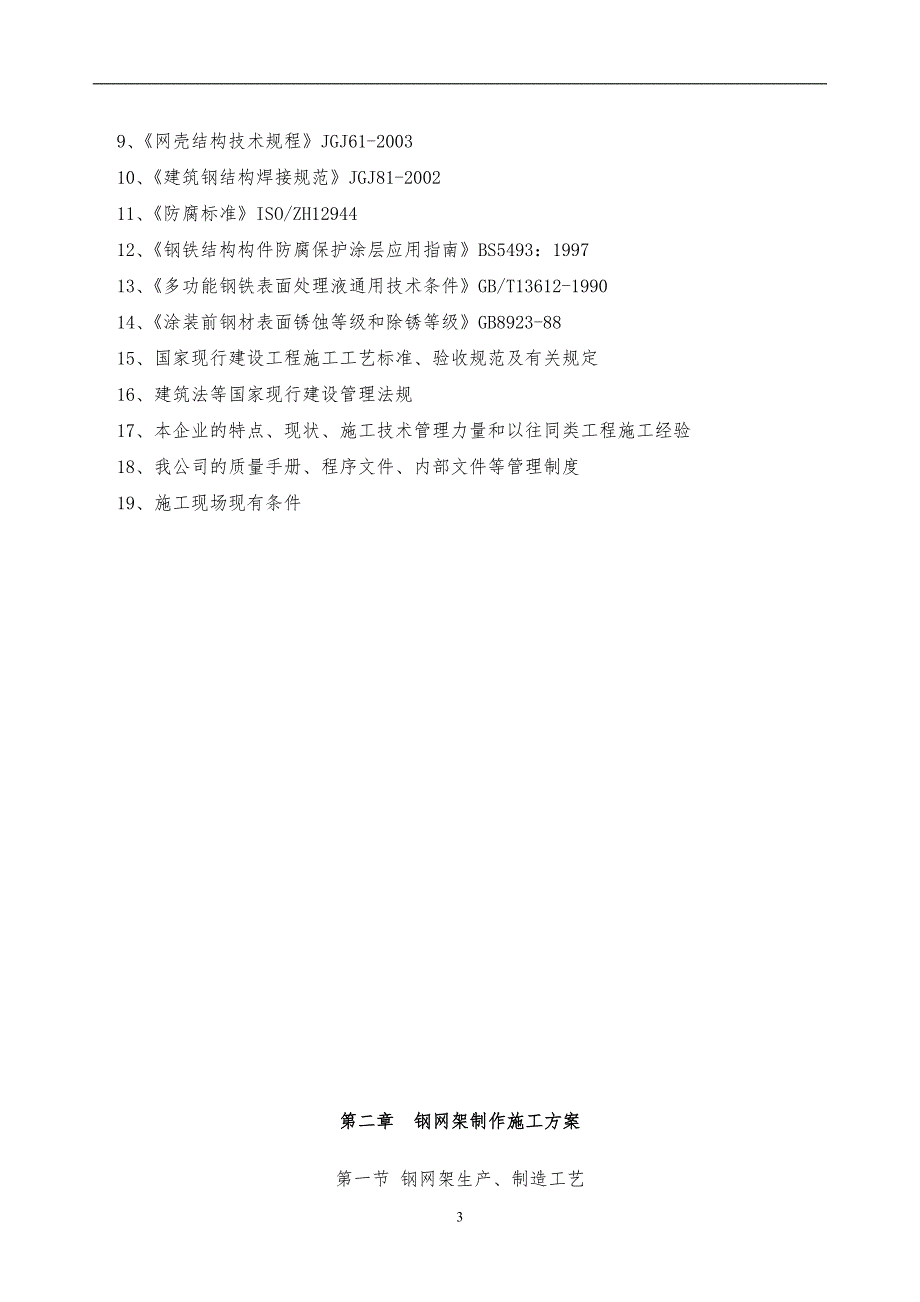

3、0037、建筑抗震设计规范GB50011-20018、建筑设计与防火规范GBJ16-87（2001版）9、网壳结构技术规程JGJ61-200310、建筑钢结构焊接规范JGJ81-200211、防腐标准ISO/ZH1294412、钢铁结构构件防腐保护涂层应用指南BS5493：199713、多功能钢铁表面处理液通用技术条件GB/T13612-199014、涂装前钢材表面锈蚀等级和除锈等级GB8923-8815、国家现行建设工程施工工艺标准、验收规范及有关规定16、建筑法等国家现行建设管理法规17、本企业的特点、现状、施工技术管理力量和以往同类工程施工经验18、我公司的质量手册、程序文件、内部文件等

4、管理制度19、施工现场现有条件第二章 钢网架制作施工方案第一节 钢网架生产、制造工艺一、加工准备工程实施过程中使用的监视和测量设备应按照监视和测量控制程序要求进行校准，必须确保量值已知，未经检定或校准的计量器具不准使用。使用的通用、专用、起运等生产设备应处于完好状态，并在使用过程中保持安全可靠。操作、检验、检测人员应经过培训，能够胜任本工序或岗位操作要求，操作过程中必须遵守设备操作规程、SKGG-B型数控相贯线切割机使用说明书和工艺规程规定，严禁违章作业。生产环境应按现场生产环境管理制度规定进行治理，并保持清洁，物流顺畅有序。二、杆件、螺栓球、套筒、锥头、支座、支托的制作加工（一）、制作加工前

5、的准备1、 图纸会审和工艺设计（1）图纸会审网架结构件制作前，生产技术人员认真审阅施工图设计文件，对图纸进行会审，由结构设计人员进行设计技术交底。设计图纸会审的目的，一方面是检查图纸设计的深度能否满足施工的要求，核对图纸上构件的数量和安装尺寸，检查构件之间有无矛盾等；另一方面也对结构设计中的构件制作进行工艺审核，即审查在技术上是否合理，构造是否便于加工制作，图纸上的技术要求按加工单位的制作水平能否实现等。（2）工艺设计根据钢网架结构工程加工制作的要求，应在钢网架结构构件制作前，按施工图的要求编制作工艺规程。钢网架结构构件的制作是一个严格的流水作业过程，指导这个过程的除生产计划外，主要是依据工艺

6、规程。（3）工艺评定根据建筑钢结构焊接技术规程（JGJ81-2002）要求，对首次采用的新材料、新工艺进行焊接工艺进行评定，对现行焊接工艺组织焊工考试和焊接技能评定。工作程序为：工艺编制 审核 批准 人员培训 实验设计 检测检验 结果评定2、 材料准备材料选择与计划据设计图纸和工程实施进度要求进行材料选择并计算出各类材料的材质、规格和材料净用量，再加一定数量的损耗，提出材料预算计划，制订工程生产和原材料、配件、辅助材料采购和外协加工计划，分别经管理部、采购总经理审核后报制造公司总经理批准执行。供应商确定按本公司的质量管理体系要求，在合格供应商名录内选择合格供应商，当招标方或设计文件要求的材料制

7、造商不在合格供应商名录内时，应按质量体系的要求对该制造商进行质量评审，该制造商应具备相应的质量体系认证证书或已建立相应的质量管理体系，并正常运行，产品质量达到国家标准要求。建立本项目采购的材料供应商名录。采购与材料进场检验采购工程师根据材料计划和本项目采购的材料供应商名录进行材料采购。原辅材料购进后采购工程师应提供质保书或合格证明文件并报请质量技术部检验人员按进货检验指导书要求进行尺寸、材质化验和力学性能检测，合格后按仓储作业制度规定办理入库手续并通知生产部安排相关人员卸货和领用。不合格的原辅材料应按不合格品控制程序规定进行处置。提料提料时，需根据使用尺寸合理订货，以减少不必要的拼接和损耗，提

8、出材料预算计划。工程预算一般可按实际用量所需的数值再增加10%进行提料和备料。如果技术要求不允许拼接，其实际损耗还要增加。核对核对来料的规格、尺寸和质量，仔细核对材质。如进行材料代用，必须经设计部门同意，并将图纸上所有相应规格和有关尺寸全部进行修改。3、 生产组织根据工程合同工期要求，结合生产能力要求制定生产作业计划，明确责任人和完成期限，经审核后下发各部门执行，计划执行过程中出现的问题各部门应及时反馈，主动协调并指定专人进行解决。（1）根据生产作业计划合理调配人力、设备等资源，做好对操作、检验、生产管理人员的培训，各工序人员资格应满足工序加工要求，其中：下料人员应具备机械识图和自动或半自动气

9、割、锯床等实际操作技能；组焊人员应具备识图和焊接操作其本技能；焊接人员应持证上岗，拥有焊接材料、焊接工艺、焊接标准等方面的知识并具备焊接实际操作能力；涂装人员应具备涂装前处理设备、吊装设备、喷漆设备操作技能，熟悉各种涂料配制和涂装实际操作。生产人员应具备良好的专业技能，较强的质量意识和管理意识，能够有效指导所管辖工段各工序的操作。（2）生产环境控制应保证清洁干净、通风良好、工序流畅有序、各类工位器具摆放整齐、现场无杂物等，应满足工序生产需要。产品焊接过程中焊接材料应贮放在干燥、通风良好的地方，并设专人保管，雨天时禁止露天焊接，当构件表面潮湿时必须清除干净方可施焊。涂装环境温度和相对湿度应符合涂

10、料使用说明书规定的要求，当无具体要求时，环境温度宜控制在538之间，相对湿度不应大于85%，涂装后4h内应保护免受雨淋。（3）工序操作过程中使用的设备其性能应满足工艺要求，设备监视装置良好，焊接设备在从事焊接前应用钳式电流表对其仪表示值进行标定，以确保焊接参数正确并符合工艺规定。（二）、加工制作工艺1、 工艺流程（1）杆件 杆件下料编号 检验 组焊 检验 焊接 检验 涂装前处理 检验 涂装 编号 入库 发运（2）支座 支座板料下制 检验 制孔 检验 支座体、过渡板组焊 检验 焊接 检验 支座球组焊 检验 涂装前处理 检验 涂装 编号 检验 入库 发运（3）支托 支托管、板下料 检验 组焊 检验

11、 焊接 检验 涂装前处理 检验 涂装 编号 检验 入库 发运2、 网架杆件制作工艺规程2.1准备（1）按具体工程图纸并结合库存、采购钢管规格编制杆件生产任务单，合理配料降低材料消耗。（2）按下发的图纸或生产任务单领取合格钢管并在工序作业记录上注明工程名称和领用物资标识编号。（3）机器具准备设备：75114宜用无齿锯下料；140用G4028带锯下料，BX1交流弧焊电源；硅整流器ZPG-1000及稳定变压器BP-300或BPF-330；KR-350或KR-500CO2气体保护焊接电源或BXI交流弧焊电源；ZX7-315弧焊电源。 工具及工装：扳手，无齿锯片，带锯，点焊定位架DH-1、DH-2、DH

12、3。计量器具；钢卷尺5m、10m、直角尺；22下料（1） 按杆件图纸或生产任务单给定的下料尺寸调节定位装置位置。（2） 每个编号杆件应进行自检，数量较多的杆件应报请检验进行首检确认，首件经检验合格后进行批量下料。应保证：两端面与杆件轴线垂直度0.5%R；长度允许偏差为：+1mm；杆件轴线不平直度L/1000并5mm。（3） 每下完一个编号杆件数量，应根据产品标识作业指导书由不同操作者在图纸或任务单上分别划上标记。（4） 手工气割下料后应对割口进行打磨处理。（5） 检验：按工序检验指导书要求抽检，在工序作业记录上记录抽检情况并根据记录进行质量评定，对发现的不合格要填写不合格通知单，按不合格品按

13、制程序执行。（6） 下料用图纸应按质量记录控制程序要求予以保存，一般应保存至工程竣工为止。管材数控切割机（7） 管材数控切割机23点焊（1） 按上工序转来的工序作业记录进行转运并点收已下好料的钢管，根据具体工程图纸核定数量及质量，用粉笔在标识牌上填写工程名称标识。（2） 按具体工程图纸给定数量从仓库领取合格的高强螺栓、封板、锥头和焊接材料。焊条规格根据钢管壁厚确定，Q345材质选用E500322.5焊条；在本工序工序作业记录上注出上述物质的标识编号；焊条应根据焊条说明书规定的要求进行烘焙，并严格控制领用，以防错用混用。（3） 根据工程图纸装配高强度螺栓及封板或锥头。（4） 按每一编号杆件的焊接

14、长度加上焊接收缩量来调节点焊定位架尺寸，具体应满足，7588.5的杆件焊接收缩量1mm；114的杆件焊接收缩量1.52mm；（5） 在工装上拼装点焊，点焊前应打磨并清除管材端部孔口毛刺，三点尽量均布点焊焊缝长度视管径不同取5-15mm，点焊应牢固。两端面与杆件轴线垂直度0.5%R，两端孔中心与钢管两端轴线同轴度1.0mm。根据不同材质按要求分别选用E500322.5焊条点焊，焊角K=2.04.0mm，点焊电流分别为40-60A（2）、50-80A（2.5）。点焊焊缝不得存有气孔、裂纹、夹渣、偏烧等缺陷，如发现应进行修整。每点完一个编号杆件数量，应由操作者在图纸上划上标记并经当班检验人员签字确认

15、当上道工序工序作业记录上杆件点完后，应在其转来正单上进行互检确认签字并用不合格通知单及时对前工序产生的下料质量问题进行反馈。（6）工艺和工序检验指导书要求检验，在工序作业记录上记录检验情况、填写本工序质量评定分数并及时反馈工序操作过程中出现的不合格情况。 24焊接（1）杆件焊接所需的环境必须符合工艺规定的要求，焊接人员必须具备相应焊接资格，焊接采用的焊材应按焊材说明书规定的烘焙温度进行烘焙。（2）从点焊台领取检验合格的已点杆件并进行后工序互检（点焊是否牢固，锥头或封板是否偏斜），同时填写本工序工序作业记录并标识出所加工的工程名称。（3）清除焊道坡口周围1020mm之内的油污、锈斑以及点焊缝渣

16、皮、飞溅等，自检合格后报请专检确认。（4）打底及第二层焊：对焊道进行清理和修整，选择正确的焊接参数，匀速旋转杆件，采用下坡焊，用药皮锤尖部将渣皮等清理干净，自检合格后报请检验确认后方可进行盖面焊接。（5）Q235材质的焊接按网架焊接工艺卡规定，CO2气体保护焊接适用于114以上大规格杆件的第二层焊接，宜选用1.0-1.6mm。H08Mn2Si焊丝,其焊接参数及焊接层次按网架焊接工艺卡。（6）焊接结束后应在杆件端面打上施焊者的工号，工号应正确清晰。（7）检验：焊接按GB50205-2001标准或图纸要求进行探伤和尺寸检验并在工序作业记录上进行记录。（8）检验合格后下架框，填写副单并压在包上面或用

17、粉笔将工程名称写在包上面较粗的杆件上。网架杆件双头自动焊接机床2.5涂装（1） 按工艺作业记录副单转运并点收检验合格的杆件，确认数量。（2） 杆件放在涂架上，轻拿轻放，一端摆放整齐，并将本架同一编号集中摆放。（3） 编号：应按具体工程图纸逐一排放并作详细记录，记录后禁止随意调整杆件位置。（4） 杆件进行喷砂处理后除去杆件上焊瘤，处理等级不低于Sa2.5。（5） 依据工程图纸或合同规定选择油漆种类并根据油漆说明书调配油漆，达到所需浓度。（6） 用喷枪先喷第一遍漆，自然风干后再喷第二遍漆，自然风干并达到工程要求的漆膜干膜厚度之后填堵塑料堵头。（7） 按记录重新编号，字体清晰可辩。（8） 检验按图纸

18、要求检验油漆厚度以及涂层均匀程度等，如果有漏漆、流坠、裂纹、皱皮等缺陷，应予以去除并重新喷漆。检验杆件编号、测量杆件长度以有螺栓孔尺寸，合格后在工序作业记录上予以签字确认。(9) 打包将杆件一端对齐打包，应尽量使同一编号的杆件或同一规格长度接近的杆件打在同一包内，打包应牢固，每包重量应2.5t。在每一包上标清工程名称、包号、包总数，包内杆件规格、数量，填写对应的打包清单必须确保包装内容与标识内容一致。每一工程打包结束后，应及时按图纸核对数量及规格，确保万无一失，存在问题及时填写不合格通知单予以反馈，以便进行追塑和组织整改。（10）入库填写产品入库验收单并按仓储作业制度要求办理入库手续，准备发货

19、3、螺栓球加工工艺流程详见图工序说明简图圆钢下料液压初压锻造球坯加工工艺孔及面劈面制孔、攻螺纹加工工艺流程螺栓球加工主要使用机械图空气锤螺栓球工艺孔面加工机床a. 圆钢下料采用锯床下料，坯料相对高度H/D为22.5，禁用气割。锻造球坯采用胎模锻,锻造温度在11501200下保温，使温度均匀，终锻温度不低于850，锻造设备采用压力机、空气锤。锻造后，在空气中自然正火处理。用放大镜和磁粉探伤检验无过烧、裂纹。b. 螺纹孔及平面加工应按下述工艺过程进行详见图劈平面钻螺纹底孔孔口倒角丝锥攻螺纹螺纹孔及平面加工螺纹孔加工在车床上配以专用工装，螺纹孔与平面一次装夹加工。在工艺孔平面上打印球号、工号，采用

20、铁桶或铁箱包装。按设计要求进行防腐处理。螺栓球的加工验收质量必须满足相关标准和规范的要求。c. 控制螺栓球加工精度足够的加工精度是减少网架安装时产生装配应力的主要措施之一，又是保证空间网架的各向几何尺寸和空间形态符合设计要求的重要前提，更会直接影响螺栓球螺孔与高强度螺栓之间的配合轴向抗拉强度，因此我方按照企业标准高于国家行业标准要求的原则制定螺栓球节点加工精度标准，并采取措施予以保证。螺栓球任意螺孔之间的空间夹角角度误差控制在15之内（国家行业标准为30）。具体措施是：毛坯球不圆度在1.5mm2.0mm范围内。用卡钳、游标卡尺检查。用分度头（最小刻度为2）控制，用铣床加工螺栓球螺孔端面。定期检

21、查工装夹具精度，误差控制为2。螺栓球螺孔端面至球心距离控制在0.1mm之内（国家行业标准为0.2mm）。具体措施是：毛坯球直径误差控制在-1.0mm+2.0mm范围内。用卡钳、游标卡尺检查。采用专用工装，并定期检查工装精度。保证螺栓球螺孔的加工精度，使螺纹公差符合国家标准普通螺纹公差与配合GB197-81中6H级精度的规定。具体措施是：采用由国内知名工具厂生产的优质丝攻加工螺纹孔。每枝丝攻的累计加工使用次数限定为200次，满200次即报废，确保丝攻的自身精度。成品球加工精度检验用标准螺纹规(螺栓塞规)检查螺孔的螺纹加工精度和攻丝深度。用万能角尺检查螺栓球任意两相邻螺孔轴线间夹角角度，检查数量为

22、每种规格的成品球抽查5%，且不少于5只。用万能试验机检测螺栓球螺纹孔与高强度螺栓配合轴向抗拉强度，检查数量为受力最不利的同规格的螺栓球600只为一批（不足600只仍为一批计），每批取3只为一组随机抽检，一般检查成品球上的最大螺孔。4、封板a.封板的加工按下述工艺过程进行：圆钢下料机械加工。b.封板下料采用锯床下料。c.按封板标准图在车床上加工。5、锥头a.锥头的加工按下述工艺过程进行：圆钢下料胎模锻造毛坯正火处理机械加工。b.圆钢下料采用锯床下料。c.锥头锻造毛坯采用压力机胎模锻造，锻造温度在11501200下保温，使温度均匀，终锻温度不低于850，锻造后在空气中自然正火处理，采用放大镜抽查1

23、0%要求无过烧、裂纹、氧化皮等外观缺陷。主要流程详见图工序说明简图圆钢下料压制毛坯机械加工锥头生产流程6.套筒a.套筒制作按下述工艺过程进行，圆钢下料胎模锻造毛坯正火处理机械加工防腐处理（除锈）。b.圆钢下料采用锯床下料。c.用压力机胎模锻造毛坯，锻造温度在11501200时保温，使温度均匀，终段温度不低于850，锻造后在空气中自然正火处理，采用放大镜抽查10%要求无过烧、裂纹、氧化皮等外观缺陷。e.按套筒标准图要求车加工。按5压力承载试验。封板、锥头、套筒的加工验收质量必须满足相关标准和规范的要求。7、网架支座制作工艺规程7.1下料（1） 根据具体工程图纸做模板并报请检验签字确认。（2） 领

24、取合格钢板，填写工艺作业记录，在单上标示领用物质标识编号。立板宜用仿形切割机下料或放样后用手工气割下料，支座底板、过渡板用多头直条气割机下制。（3） 清渣及整形并在实物上予以标识，自检合格后报请检验确认。（4） 按工序流转要求转送到下道工序工位处。7.2支座底板、过渡板制作（1）填写工序作业记录并按图纸要求进行划线，模板制作完成后应报请检验检测确认。（2）批量钻孔并进行过渡板的锪孔加工。（3）清涂孔口周围毛刺，自检合格后报请专检抽样检查确认并转送下道工序工位处。7.3支座体点焊、焊接（1）按上工序转来的工序作业记录点收立板、底板等，并根据具全工程图纸逐一进行区分，填写本工序工序作业记录。（2）

25、设备：a、BX1弧焊电源或硅整流焊接电源；b、KR350或KR500C02焊接电源；c、焊接方法：手工电弧焊或CO2半自动气体保护焊。（3）支座体点焊：用直角尺手工拼装保证装配尺寸，当立板t16mm时，应开制坡口，坡口尺寸为：t/3 X 450.a. 点焊电流：100140A，电压2830V；b. 分别选用E4303 X 3.2焊条，焊缝长度612mm或1025mm，焊角34mm或46mm，点焊应均匀牢固。（4）焊点应无裂纹、气孔、夹渣等缺陷，装配尺寸应满足图纸要求，经检验合格后予以转序。 （5）支座体焊接清除焊接周围1020mm油污、锈斑、氧化皮等，在焊接前焊口两侧的一定范围内涂防溅济（焊缝

26、处不要涂上）。对称焊接，采用船形焊，立板t14mm，一次成形；t14mm，一层打底焊二层盖面焊。盖面焊时，小焊角可采用船形或船形下坡焊，大焊角可用船形或爬坡慢速焊，CO2气体保护焊宜选用1.0_1.6mmH08MnSi焊丝。焊后打上焊工工号并在支座体底面上标注编号，自检合格后报请检验人员按图纸要求的焊缝级别进行检验。7.4支座球点焊、焊接（1）选焊条E50163.2或4.0并按焊条使用说明要求在烘箱中烘干，时间12小时，填写烘焙记录，并在工序作业记录上写明焊条标识编号。（2）点焊设备：BX1-500弧焊电源。将球取出并找准基准孔在定位架上将球与支座体定位后，按图纸要求进行点焊并编号，焊缝不得有

27、裂纹、气孔、夹渣等缺陷，合格后予以转序。（3）检验：支座球与支座体的角度以及中心高度（偏差+2mm），焊缝不得有裂纹、气孔、夹渣等缺陷。（4）支座球焊接清除焊缝周围的油污、水、锈、氧化皮等杂质，支座球焊接前应在焊口两侧的一定范围内前应涂防溅剂。将球进行火焰预热，温度15002500。用E5016（3.2）打底焊（对称施焊），清除打底焊渣皮等缺陷。当焊缝无裂纹、夹渣等缺陷彻底修复后，再用E5016（4.0）盖面焊，焊后将渣皮清除干净。用火焰或机械方法矫形并自检，合格后打上焊工工号，在支座底面用油漆编号，填写工序作业记录。按具体工程图纸要求报请专检确认。7.5涂装（1）根据工序作业记录转运支座至涂

28、装工序，按工程需要领用油漆并进行调配。（2）清除焊瘤、飞溅、锈迹及污垢等。（3）用喷枪进行喷漆，保证漆膜厚度0.1000.125mm，涂层应均匀一致。如有流附坠、裂纹、皱皮等应清除并重新喷漆。（4）进行实物标识并填写工序作业记录，在单上填写油漆标识号。7.6入库 按仓储作业制度规定办理成品入库，准备发货。8、网架支托制作工艺规程81下料（1）大圆盘下料制做下料用模板并报请专检确认，分类保管和存放。领取合格模板并填写工序作业记录，用仿形气割机或手工下料。割后应清渣并报请检验抽样检查确认合格后办理入库手续。（2）立管下料立管下料原则上利用本工程杆件余料在无齿锯床上下制。下料长度公差+1.0mm，割

29、后应对割口进行打磨清渣。按图纸要求进行编号并报请检验确认。82焊接 选用BX1交流弧焊电源，采用手工电弧焊或采用半自动CO2气体保护焊接设备焊接。（1）螺栓与小圆盘装配并点焊，清除焊缝周围的油污、锈迹等污物，在焊口两侧涂上防溅剂。用工装定位点焊后采用连续角焊缝，焊接参数：K=5mm，电流100140A，电压2830V，Q235材质用E4303 X 3.2焊条。（2）Q235材质大圆盘、筋板、立管、小圆盘和螺栓拼装，点焊。清除焊缝周围的油污、锈迹等污物，用工装定位点焊后分别用E4303 X 3.2焊条，电流100A140A，电压2830V参数焊接。按以下顺序焊接，一次成型。小圆盘与立管间焊缝：平

30、角焊，焊高K=4mm；边筋板与立管间焊缝：船形焊，K=5mm；立管与大圆盘间焊缝：平角焊，K=5mm；筋板与大圆盘间焊缝：船形焊，K=5mm。（3）焊缝应均匀一致，不得出现气孔、夹渣等缺陷，焊后应按“2.2”中a、b、c、d四项要求分别清除支托上焊瘤并打上施焊者焊工工号。（4）按图纸要求在圆盘无栓面用油漆编号并完成本工序工序作业记录其它栏目的，填写经检验人员确认后予以转序。83涂装（1）按上工序转来的工序作业记录进行点收，确认数量无误后在上工序工序作业记录正单上签字认可，填写本工序工序作业记录。（2）清除支托上锈迹、污物等，按工程生产作业计划要求领用涂料并按涂料使用说明书规定进行调配。（3）喷

31、两遍漆，自然风干，涂层应均匀，如有流坠、裂纹、皱皮等缺陷，应彻底清除后重新喷漆，工程有特殊要求的按特殊要求执行。（4）根据工程图纸清查支托数量并在圆盘支撑柃条面上编号，报请检验人员抽样检验，合格后签字确认。84入库填写产品验收入库单，按仓储作业制度规定办理成品入库手续。（三）、质量标准与检验验收本公司的检验体系分进货检验、工序检验和成品检验三大类，进货检验在上文已有详述。工序检验实行“三检”制，即：自检、互检和专检，只有经过检验合格的工序才能转序，才能出厂。其中自检、互检由工序操作人员、生产管理人员的工资挂钩，成品检验既是对检验系统的完善，也是对进货检验和工序检验工作质量的复检。1、各工序检验

32、人员根据任务分配。首先认真阅读图纸，重点找出非常规技术要求，予以重点关注。发现图纸设计问题应及时向设计部门反馈，并及时澄清疑问，确保对图纸理解正确，同时将有关结果在图纸上作详细记录，使相关图纸信息在不同检验人员之间能够及时传递。2、不合格品判定准则多检测项目工序或产品的不合格判定应依据缺陷性质和权重进行。设致命、严重、轻微缺陷的权重分别为C1=1.00、C2=0.4、C3=0.2，则按：C=C1+a2C2+a3C31.0进行判别，其中a2、a3分别为多检测项目工序或产品出现严重、轻微缺陷的次数，当C1时即判定为不合格。3、各工序的致命缺陷为下表中已经产生且为不可修复的缺陷，当致命缺陷可以进行修

33、复时按严重缺陷判定，工序检验表检验项目中除去下表所列的项目外其他项目产生的缺陷均为轻微缺陷。4、各检验人员应认真按照规定的检验项目、检验方法和相应的质量标准分别实施对网架和钢结构工程加工工序的检验。5、抽样检验标准应符合检验表规定，其数量应满足要求，任何加严或放宽检验数量都应满足抽样方案规定的条件。6、检验人员每班次就所分配的检验范围巡检次数不得少于6次，每次均应履盖检验范围内所有工序，并将每次巡检结果均及时在工序作业记录使用指导书上进行记录，确保未经检验及检验不合格的产品不流入下道工序或入库、出厂，同时避免个别工序检验不及时而造成对生产进度的影响。7、当出现下述情况时，即判定为不合格，实际检

34、验结果低于工序检验表质量评定III给标准的：按2条判定C1的。8、对于检出不合格的产品由检验人员在产品实体上用白色等醒目油漆作“X”标识，填写不合格品通知单并按不合格品控制程序予以处理。9、焊接工序内在质量评定工序检验人员对工序检验表规定有探伤检验项目的应及时通知探伤检测人员实施探伤检测。由探伤检测人员及时出据探伤报告。探伤不合格的应在产品实体上用白色等油漆作“X”标识，并定位标出焊缝缝缺陷位置，填写不合格品通知单并按不合格品控制程序要求予以控制。10、探伤操作选用GB11345-89钢焊缝手工超声波探伤方法和探伤结果分析适用于母材厚度不小于8mm的铁素体类钢全焊透熔化焊,对接焊缝脉冲反射法手

35、工超声波检验；JG/T3034.2-1996螺栓球节点钢网架焊缝超声波探伤及质量分极法适用于母材厚度3.5mm25mm、管径不小于42.3mm普通碳素钢和低合金钢杆件与锥头或封板焊缝以及钢管对接焊缝A型脉冲反射手工超声波以及根据探伤结果进行的质量分级标准。1）检验准备探伤仪、探头及系统性能、试块、检验等级等检验准备工作除应符合GB11345-895.19.3、JG/T3034.2-19964.26.7的规定外，还应依据生产作业计划实施情况确定探伤检测方案，检测方案制定应坚持等概率随机抽样原则，应覆盖初、中、末三个阶段的焊接成品，避免漏检现象发生。对螺栓球节点钢网架焊缝应覆盖所有杆件规格和支座球

36、按GB2828 I I-2.5规定的正常检查水平（且不小于10道焊缝）对参与当班生产的每一个焊接人员进行抽样，加严或放宽检查见GB2828 I I-2.5，必须符合GB2828-87标准规定的条件要求。2）按工程/产品图纸和标准要求选择探伤方法，并记录工件编号、材料牌号、工件状态、表面质量等；用标准试块调整探伤仪器，使其达到工件检测范围内所要求的灵敏度和准确度；对工件的表面进行必要的制备，以提高检测的可靠性。一般可采用有机溶剂清洗、机械清理等方法，选择合适的耦合剂。3）检验方法：各种焊缝的检测应符合见GB11345-89第10.110.4条、JG/T3034.21996第7.17.11条之规

37、定，特殊情况应满足如下要求：在操作过程中，若发现异常，应立即重新调整并确认检测系统的可靠性，如果达不至原来指标，必须对已做过的工件进行重新检测；局部探伤的焊缝，有不允许的缺陷时，应在该缺陷两端的延伸部位增加探伤长度，增加的长度不应小于该焊缝长度的10%，且不应小于200mm。4）缺陷评定对焊缝进行质量评定，依据如下：最大回波幅度在DAC曲线II区的缺陷，其指示长度小于10mm时，按5mm计；在任意测定的8mm深度范围内，相邻两个缺陷间距小于8mm时，两个缺陷指示长度之和作为单个缺陷的指示长度；间距大于8mm时，分别计算；执行JG/T3034.21996标准时，下述缺陷可以忽略不计：回波幅度低于

38、评定线的各种缺陷、回波幅度在I区危害性小的体积性缺陷、回波幅度在I区的根部未焊透；执行GB11345-89标准时，超过评定线的信号应注意其是否具有裂纹等危害性缺陷特征，如有怀疑时应采取改变探头角度、增加探伤面、观察动态波型、结合结构工艺特征作判定，如对波型不能准确判断时，应辅以其他检验作综合判定。5）检验结果等级分类检验结果等级分类分别见GB11345-89、JG/T3034.2 - 1996标准第13.1 13.6条和第9.1 9.4条规定。探伤员应依据探伤检验结果在工序作业记录上评定操作工焊接质量分数，建立当日焊工的焊工焊接质量档案并出据探伤报告，质量档案记录和报告内容应分别含盖如下内容：

39、质量档案主要内容：工程名称、工件编号、焊缝编号、坡口形式、焊缝种类、母材材质、规格、所发现的超标缺陷及评定记录以及检验人员、检验日期等；探伤报告主要内容：工程名称、工件编号、合同号、探件方法、检验范围、探伤比例验收标准、仪器型号、试块、耦合剂、探伤部位示意图、缺陷情况、返修情况、探伤结论、检验人员及审核人员签字等；将探伤报告应在焊接工序完成后按工程汇总并在工程发货前的两日内转交质量保证资料员作为工程验收文件存档。6）焊缝返修检验探伤过程中应定位标出出现的焊缝缺陷，并分析和确定缺陷性质，指导焊接工人对焊缝进行修复或提出改进措施；对修复后的焊缝应进行复修前相同；记录返修情况，返修合格的予以放行，返

40、修不合格的应认真按不合格控制程序规定处理。7）质量责任探伤员应对焊缝探的频次、数量、抽样检查的均匀度和探伤结果负责，对未按照本指导书规定进行操作造成批量错检、漏检的，按质量责任条例规定进行处罚。（四）、过程控制措施过程控制措施除实行上述“三检”制度外，还应执行工艺管理制度和质量管理点管理制度，并结合质量处罚条例强制执行，以强化对工程实施整个生产过程的质量监督控制。具体为：1、工艺管理制度1）工艺制定应依据国家或行业发展方向结合产品设计图纸、技术标准、规范的要求，在进行工艺分析的基础上应本着：优质、高效、低耗以及以工艺带动设计、设计推动工艺不断改进与提高的原则；管理流程编制应坚持有效性原则；满足

41、生产各工序实际操作需要，经济可行，具备可操作性的原则；从流程到工序再到工步，关键和特殊工序（如焊接、表面处理等）应进行逐步细化的原则。工艺人员应对工艺的技术先进性、正确性、经济性和可执行性负责。 2）当焊接过程中生产条件改变时，应对工艺进行变更，由质量技术部组织工艺评定并保持评定记录，操作时按通过工艺评定的工艺执行。工艺制定应包括工艺规程、工艺卡片、工装与试验设计、作业方法选择、参数控制、工艺改进、检测手段采用、工位器具设置以及管理程序编制等内容；工艺制定由质量技术部负责组织制造公司工艺人员编制，管理流程由各部门经理组织人员进行编制，编制原则和内容应符合1）中要求。 3）工艺实施应坚持“控制过

42、程，实现结果”的原则。4）重点工序（如拼装）和关键零部件的加工以及部分特殊工序（如焊接）应根据需要采取双岗制，加工过程中应有操作人员、检验人员、生产管理人员在场监视并详细记录检查情况，必要时应有用户的验收代表在场确认，工序完成后应按产品标识作业指导书规定打上工号并经相关人员签字确认。5）生产管理人员、班组长应分别对工段、班组的工艺执行情况和交付的工序产品质量负责，积极收集整理和汇总分析工艺执行记录，并将情况于每月末书面反馈至质量技术部工艺人员处。6）工艺纪律检查分日常检查和抽查两种方式，应做到公开、公平和公正覆盖生产过程所有工序。7）对工艺进行评估把握合理性、可行性和技术经济性三个原则；评估内

43、容主要有：满足产品规定要求的程度、工艺参数的合理性、设备精度、工艺工装的有效性、操作人员的技能水平和资格等；评估可以采用比较分析、组织工作研究等方式方法，评估后应出具评估意见并明示评估结果，经参与人员签字确认并报总经理批准后，书面通知生产工段、班组、工艺和检验人员。根据评估意见，应作如下处理；不需或不能变更的工艺应继续严格严格执行，必须废止的应由工艺人员通知原发放部门停止执行；需变更或调整的工艺应由工艺人员按工艺制定原则制定相应改进方案，编制完成后应按规定进行审批，分别下发工艺、检验、生产工段、班组及操作人员按改进方案执行，并对实施效果进行检查、反馈、评估和确认。工艺改进方案制定可采用招标攻关

44、实验分析、工艺研讨以及合理化建议等方式。2、质量管理点管理制度1）人员职责：工艺人员负责工艺编制、操作和检验人员培训、工艺纪律检查和执行过程中出现问题的处理；生产管理人员负责配置质量管理点所需资源，实施对过程的监控和考核，并参与工序和工作质量控制点的改进和评估；相关管理人员负责工作质量管理点和流程改进中管理措施的执行和信息反馈；操作人员应掌握本岗位常用的统计方法和图表，自觉贯彻执行质量责任制和质量管理点的管理制度；清楚地掌握本工序质量管理点的质量要求和检测方法，严格按作业指导书或工艺卡、自检表等技术文件的规定进行操作和检验；了解工序质量表中指出的影响质量5M1E因素中的主导因素，并按规定进行

45、控制；正确运用统计方法按规定填好数据记录表，务求数据正确、真实、图表清楚、清洁；加工中发现的异常问题应立即分析原因并采取纠正措施及时解决；检验人员应掌握质量管理点的设置和有关各项要求，将设置为质量管理点的工序作为检验重点；检查、帮助操作人员执行质量管理点的有关技术文件，消除违章作业，并做好记录；在巡回检查时应检查质量管理点的质量特性及影响质量特性的主导因素，找出出现问题的原因并帮助解决；掌握本人负责范围内的工序质量管理点的质量要求及检测试验方法，按检验指导书进行检验；熟悉质量管理点所用的图表及其作用，并通过抽检来核对操作人员的记录和打点是否正确；根据操作人员的自检记录，计算其自检率和自检准确率，负责实施过程的检验检测和质量验证。负责人负责工作质量管理点提出、目标设定以及工序质量管理点、改进措施和奖惩方案的审批。2）缺陷分级按工序检验指导书规定分为致命、严重和轻微三级。设置原则：工序质量管理点是本道工序加工出来的产品或零件的某一项特性值或一道工序的关键特性或主要工艺条件；质量特性由设计工艺人员根据产品的质量要求，运用技术经济分析方法，按本文件术
