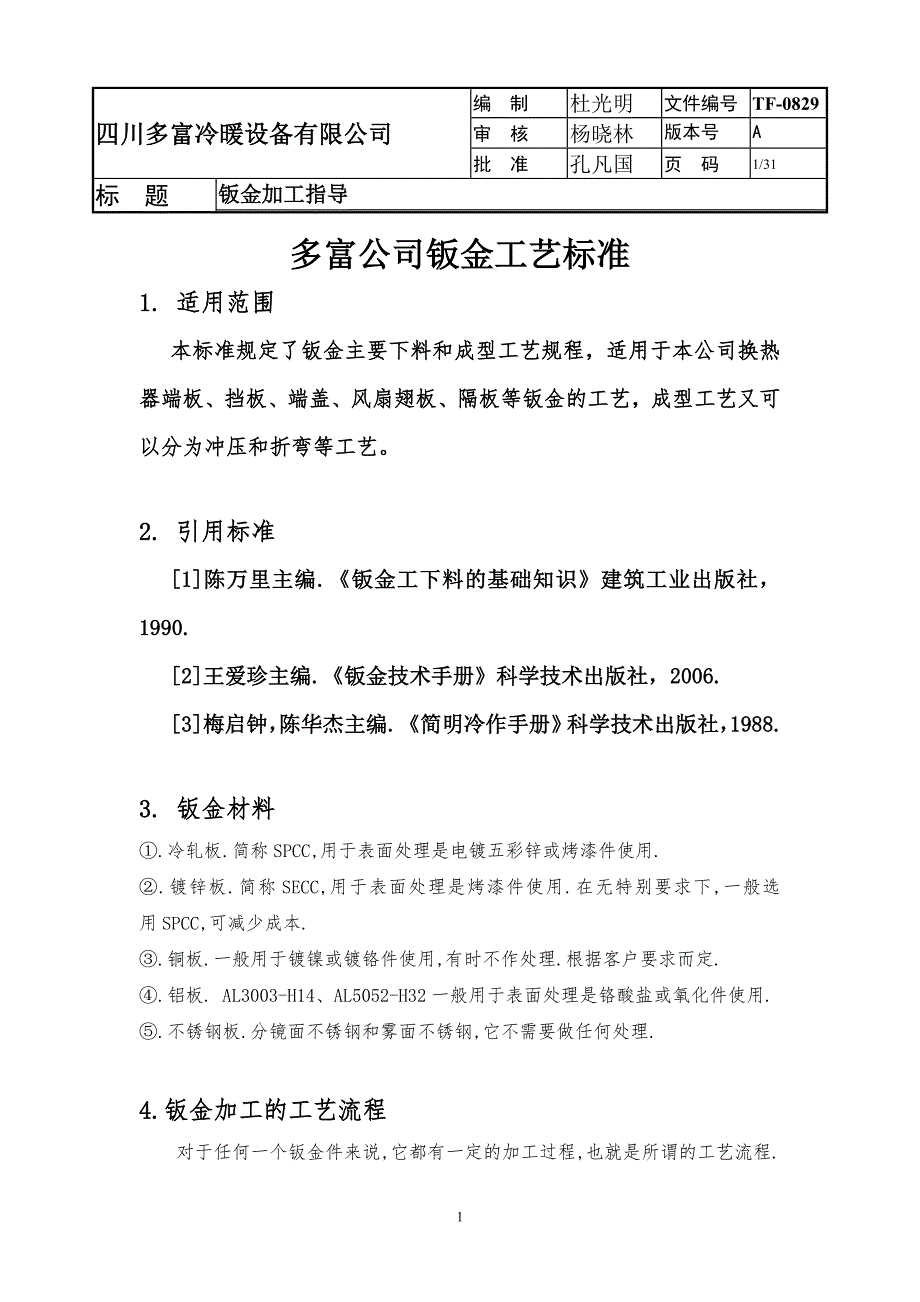

1、四川多富冷暖设备有限公司编 制杜光明文件编号TF-0829审 核杨晓林版本号A批 准孔凡国页 码31/31标 题钣金加工指导多富公司钣金工艺标准1. 适用范围本标准规定了钣金主要下料和成型工艺规程，适用于本公司换热器端板、挡板、端盖、风扇翅板、隔板等钣金的工艺，成型工艺又可以分为冲压和折弯等工艺。2. 引用标准1陈万里主编.钣金工下料的基础知识建筑工业出版社，1990.2王爱珍主编.钣金技术手册科学技术出版社，2006.3梅启钟，陈华杰主编.简明冷作手册科学技术出版社，1988.3. 钣金材料.冷轧板.简称SPCC,用于表面处理是电镀五彩锌或烤漆件使用.镀锌板.简称SECC,用于表面处理是烤漆

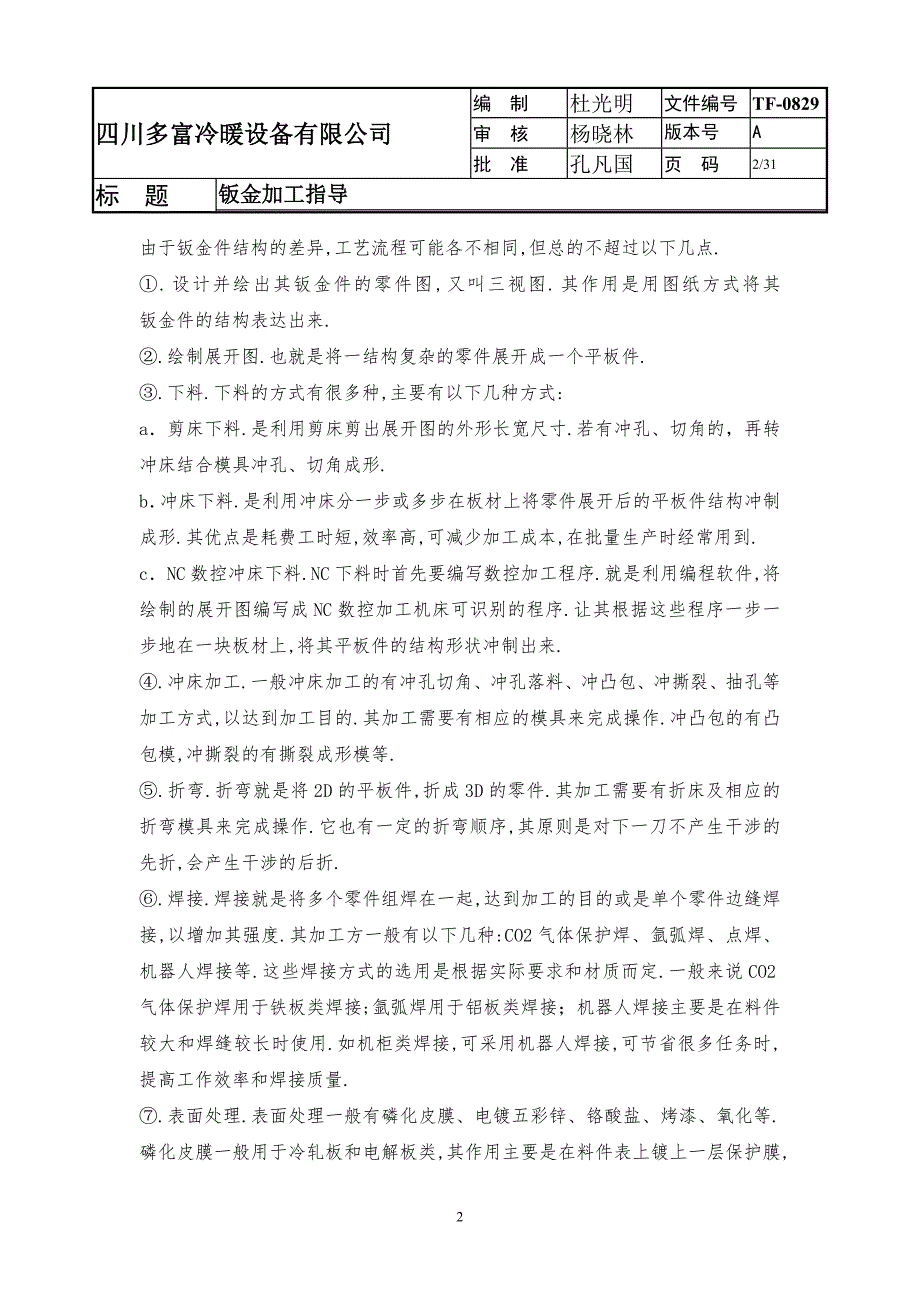

2、件使用.在无特别要求下,一般选 用SPCC,可减少成本.铜板.一般用于镀镍或镀铬件使用,有时不作处理.根据客户要求而定.铝板. AL3003-H14、AL5052-H32一般用于表面处理是铬酸盐或氧化件使用.不锈钢板.分镜面不锈钢和雾面不锈钢,它不需要做任何处理.4.钣金加工的工艺流程 对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.由于钣金件结构的差异,工艺流程可能各不相同,但总的不超过以下几点.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其 钣金件的结构表达出来.绘制展开图.也就是将一结构复杂的零件展开成一个平板件.下料.下料的方式有很多种,主要有以下几

3、种方式:a剪床下料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形.b冲床下料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到.cNC数控冲床下料.NC下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成NC数控加工机床可识别的程序.让其根据这些程序一步一步地在一块板材上,将其平板件的结构形状冲制出来.冲床加工.一般冲床加工的有冲孔切角、冲孔落料、冲凸包、冲撕裂、抽孔等加工方式,以达到加工目的.其加工需要有相应的模具来完成操作.冲凸包的有凸包模,冲撕裂的有撕裂

4、成形模等.折弯.折弯就是将2D的平板件,折成3D的零件.其加工需要有折床及相应的折弯模具来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折.焊接.焊接就是将多个零件组焊在一起,达到加工的目的或是单个零件边缝焊接,以增加其强度.其加工方一般有以下几种:CO2气体保护焊、氩弧焊、点焊、机器人焊接等.这些焊接方式的选用是根据实际要求和材质而定.一般来说CO2气体保护焊用于铁板类焊接;氩弧焊用于铝板类焊接；机器人焊接主要是在料件较大和焊缝较长时使用.如机柜类焊接,可采用机器人焊接,可节省很多任务时,提高工作效率和焊接质量.表面处理.表面处理一般有磷化皮膜、电镀五彩锌、

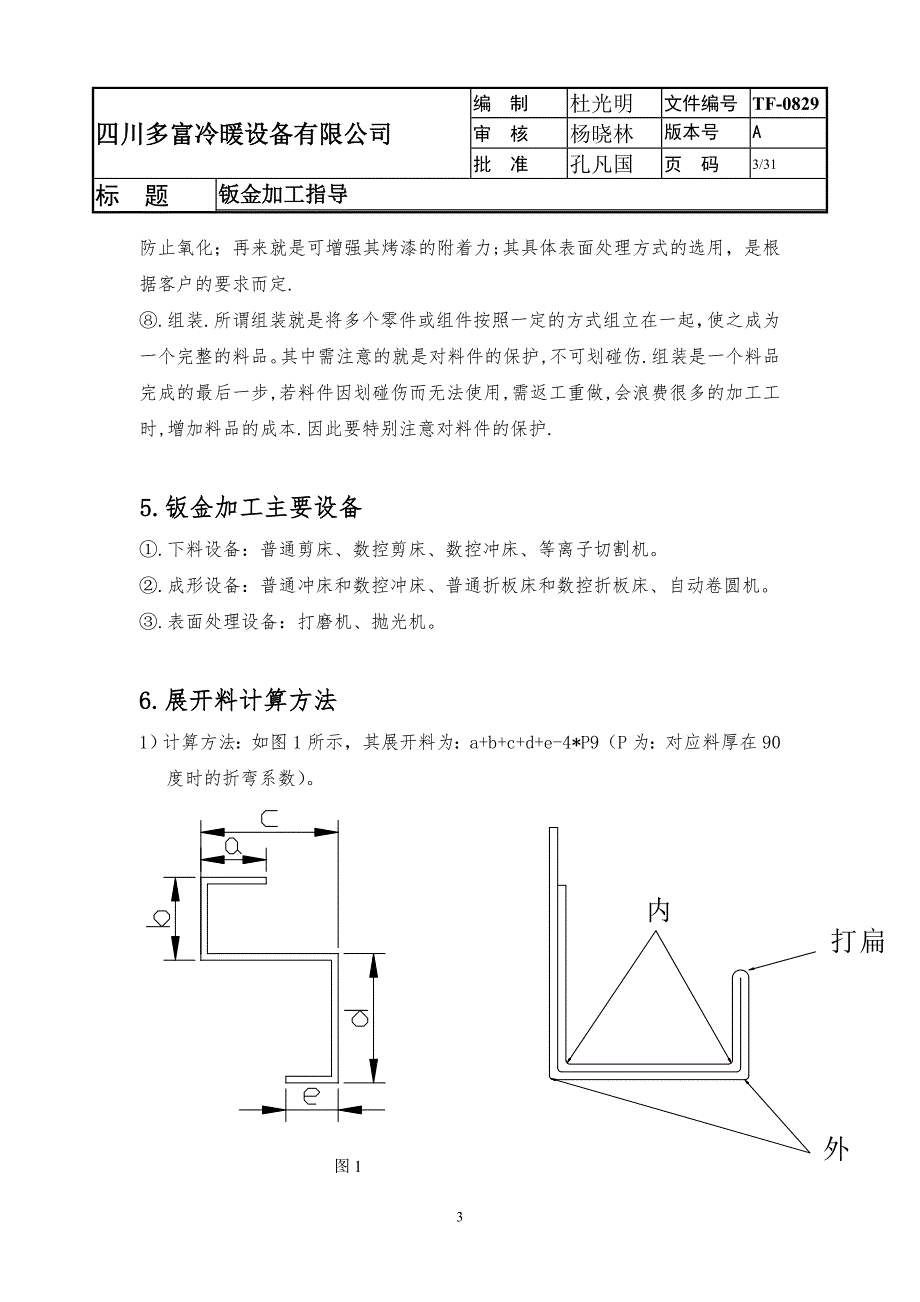

5、铬酸盐、烤漆、氧化等.磷化皮膜一般用于冷轧板和电解板类,其作用主要是在料件表上镀上一层保护膜,防止氧化；再来就是可增强其烤漆的附着力;其具体表面处理方式的选用，是根据客户的要求而定.组装.所谓组装就是将多个零件或组件按照一定的方式组立在一起，使之成为一个完整的料品。其中需注意的就是对料件的保护,不可划碰伤.组装是一个料品完成的最后一步,若料件因划碰伤而无法使用,需返工重做,会浪费很多的加工工时,增加料品的成本.因此要特别注意对料件的保护.5.钣金加工主要设备.下料设备：普通剪床、数控剪床、数控冲床、等离子切割机。.成形设备：普通冲床和数控冲床、普通折板床和数控折板床、自动卷圆机。.表面处理设备

6、打磨机、抛光机。6.展开料计算方法 1）计算方法：如图1所示，其展开料为：a+b+c+d+e-4*P9（P为：对应料厚在90度时的折弯系数）。 图12）弯曲系数A、普通钢板参照折弯系数表 B、不锈钢板 料厚0.611.21.52.02.53456弯曲系数1.222.533.54.556.59107.钣金材料基础知识：1）规格及比重：板材：序 号材 料料单标示规 格（单位：mm）比重（单位：Kg/m3）1冷轧钢板SPCC0.8*1250*25001.0*1000*2000（1.03.0）*1250*25007.85热轧钢板SPHC（26）*1250*60002普通铝板Al(1.52.0）*12

7、00*20003.0*1000*20002.7防锈铝板LF21. 0*1200*20001. 5*1250*2500（1.2，2.03.0）*1000*2000磨花铝板磨花铝板（1.21.5）*1200*24003覆铝锌板覆铝锌板（1.52.0）*1250*2000（1.0,1.5,2.0）*1250*25007.8541Cr18Ni9Ti雾面不锈钢（0.83.0）*1220*24407.93镜面不锈钢拉丝不锈钢0Cr13不锈铁1.5*1000*17001Cr13（1.52.0）*1000*2000/1220*24407.751Cr172）普通铝板、防锈铝板、磨花铝板、覆铝锌板等特殊材料不需备

8、料，车间领整板套裁加工。3）对于用通用冲模冲裁的钣金件均按零件的展开料尺寸备正好料，对于用专用冲模落料的钣金件应根据模具情况加料边。4）在生产线或塔冲上整板套裁的按零件的展开料尺寸填写正好料，但不需剪板机备料。5）在塔冲上需备料的按下表编制料单：零件展开长（l）零件展开宽（w）备料长度(L)备料宽度(W)备注l100w5000不备料100l26050w70nl+8 (n-1)mw+8(m-1)+60L1200260l50w70L = lmw+8(m-1)+6070w1502w+8150wW = w（注：WL ，裁边量8；夹子夹持尺寸60；L为夹料边）8.机床的加工对象（1）钣金加工对象： 零件

9、中所有长圆孔或圆孔钣金均有相应冲模且可定位；开制有专用钣金冲模的零件；（2）塔冲及生产线加工范围： 料厚：11.5mm（含1mm、1.5mm）；长*宽（夹子方向）：2500mm*1250mm。9.工艺路线的制定：（1）钣金 钣金工序分为冲裁、钳工、焊接、修整。 冲裁包含：领料、冲裁（切角、冲孔、落料等，料单中可省略不写）、翻边等； 钳工包含：沉孔、扩孔、配孔、攻丝等。 焊接包含：点焊、手工电弧焊、氩弧焊等。 修整包含：除焊渣、除焊豆、打磨、修锉、焊斑清洗、镜面抛光等。 编制工艺路线时应将冲裁工序与钳工工序分开（如两工序相邻，则可合并，并应在括号内注明各工序内容），如：备料钣金（领料）折弯钣金（

10、扩孔、焊接）喷涂成品等。（2）塔冲 塔冲所加工的工序有冲孔、切角、裁料、冲百页窗、打包（如中置柜）、冲桥形散热孔、冲斜边等。 成型冲裁如冲百页窗、翻边、压桥前应安排板材矫平，以消除冲裁应力，保证折弯角度的稳定。 塔冲出大料时，料长、料宽、本次量均填写大料的长、宽及数量，在工艺路线栏中的塔冲后应注明出件量（本零件在合同中的总数量）及单件料尺寸。若为被合并下料，即在料单的前面已有该零件出现，而为了表明隶属关系在后面再次或多次出现该零件，则重量与面积栏均为零，工艺路线中不再写备料，直接写塔冲工序，其余栏正常填写。如：备料塔冲（出10件2.0*630*56.5）-折弯等。对需钣金冲大孔的零件，工艺路线

11、中应注明底孔，拉伸后孔达不到设计要求的应增加钣金扩孔工序，如：备料塔冲折弯钣金。10.工艺策划： 在制作料单前，应依据工艺策划表对所制作料单的产品进行工艺策划，如：弯曲、处理、拆分、工艺经济性等的策划，以使所编制的料单工艺性最优。工艺策划与公司现有设备加工范围有关。（1）弯曲加工范围 可弯曲的材料及料厚范围： 0.56mm的各种钢板、纯铝板、铜板、不锈钢板、覆铝锌板。 弯曲短边超过最大定位尺寸的应压线折弯（等同于刨槽折弯），但压线折弯系数不同于常规折弯系数，需按不同板厚的压线折弯系数计算展开尺寸和编程；成型模有： R20圆弧弯曲模、压平模（打扁或零件压平、校平）、压台模（压台高度5，模具300

12、mm长，零件长度超过300mm无法使用压台模，图9）图9A、 最小弯曲边(图10)：图10当3tb1000mm时：料厚22.534最小弯曲边8101318b1000mm时：料厚11.21.52.02.53456最小弯曲边668101215182627 图12 B、“Z”型弯(即反弯)(图12)最小弯曲尺寸 ： 反弯a最小值：当t3时，a4t+2；当t3时，a5t+2 ；C、拆分：对于弯曲形状复杂的工件，要根据公司现有刀形确定是否可以弯曲，如不能弯曲，要对工件进行拆分，在零件图上划出拆分线，并做标记及签字，还要画出拆分图。如果零件的展开料超出材料的备料规格也应将零件断开或与设计沟通改变材料的料厚

13、零件图上要画上断开线的位置，并作标记。拆分应本着加工容易，提高材料利用率同时又能保证产品质量的原则进行。（2）工艺经济性策划：工艺经济性策划应从质量、成本、效率三方面予以综合考虑。A、备料：a、所有材料及板厚应尽可能的少，以利于备料（材料少于2种，料厚少于3种）； b、对料厚2.5mm的零件，如要求不能有端部撕裂现象且需剪板机下料的，应在料单中注明下料光亮带方向一致，如：备料（800长边光亮带方向一致）c、利用套裁的排版方式，将合同中同材料及料厚的小零件排版于大件冲裁废料上，先加工小件，再冲裁大件，利用大小件混排的排版方式，也可利用类似三角形对称（长短边交替）排列的方法，以提高材料的利用率；

14、d、无料边的排版方法，当零件批量大（超过50件）时，可利用零件间不加裁边量的方法，直接排料，冲裁后再上剪板机将料裁开，以节约材料及冲裁时间；B、冲裁：a、厚板变薄板，可减少加工和材料的费用；薄板叠加拼焊成厚板，可用增加弯曲边及两种料厚点焊的办法保证零件的刚性；b、避免步冲，开制专用模，以现有近似模具代替等办法实现，以降低成本，提高质量及模具使用寿命；C、折弯：合理拆分，可使折弯刀数最少，开制定型批量产品专用折弯模，实现一冲多弯，可降低数控折弯成本；D、冲压：冲压件占冲裁件比例超过60%，产品经济性则较好，可通过开制专用冲模等办法实现，年用量大于1000件，一次性加工超过2000件的小件均可开制

15、专用冲模；E、焊接：a、能折弯整形件则不用拆分，以减少焊接；b、利用贴面点焊结构代替对缝焊结构；c、拉铆代替焊接；F、打磨：运用平板点焊、隐藏焊缝，减少明焊点，减少或避免打磨；G、喷粉与喷漆：推广喷粉工艺，以降低加工成本，喷粉成本低于喷漆；慎用单面、分色喷涂工艺；H、组装工装及效率：a、设计制作专用工装提高效率和质量；b、考虑紧固件的安装空间及成套紧固件的应用；11.各类孔径的汇总：（1）点焊螺母规格及对应底孔大小：序号名称型号厚度工艺底孔最小板厚孔中心到板边缘最小1点焊螺母M43.060.8/162点焊螺母M53.271/1.26.83点焊螺母M65.291/1.28.54点焊螺母M86.4

16、10.61/1.2105点焊螺母M87.3111/1.2106点焊螺母M106.712.61/1.212.57点焊螺母M108.8131/1.212.5（2）铆接紧固件底孔参照铆接紧固件选用规范；（3）翻边攻丝规格及对应底孔大小：序号名称型号工艺底孔最小板厚孔中心到板边缘最小1翻边攻丝M31.41262翻边攻丝M41.61263翻边攻丝M52.01.226（4）螺纹孔规格及对应底孔大小：序号名称型号工艺底孔最小板厚孔中心到板边缘最小1螺纹孔M2.52.02.02.52螺纹孔M32.52.033螺纹孔M43.22.544螺纹孔M54.32.545螺纹孔M65.32.556螺纹孔M86.8377螺

17、纹孔M108.5388螺纹孔M1210.238（5）为了保证零件弯曲质量，增加工艺孔，工艺孔直径如下表：料厚(mm)1.01.21.522.53456工艺孔直径1.52.51.52.52.5334456712.料单编制方法及注意事项1）.编制方法： （1）对全部为标准屏架加开孔图的电源屏料单，制作时应先汇总面板总量，同时在有二次开孔件处加注标记，以提示特别注意，最后统筹兼顾，综合考虑备料问题，标准模板料单中零件，只需注意数量的匹配即可；（2）制作料单时，以部件明细为准，要求校核者按产品明细表校核料单，以达到里外合一的效果； （3）投料量栏全部依合同数量，按公式计算，出大料者单独编制，数量应前后

18、匹配；（4）箱变合同按明细表制作，有数量者提，没有者则不提，标准件只需注意其配套性； （5）按文档的日期及结构，借用日期最近、最类似的料单，以此为模板，进行料单编制； （6）将明细表数量与部件图数量进行核对，核对后按明细表制作； （7）将标准部件用不同颜色进行区分，以备借用； （8）将常借用部件及定型产品的料单制作为标准料单，以方便借用，当校核时只需校核其配套性； （9）及时将产品的更改通知单内容转化为料单，始终保持料单最新。2）.注意事项： （1）料单中，钣金件与数控件应前后分开，数冲件以料厚1.5mm为界分开，以方便车间排料；（2）重点产品（如新型不锈钢机柜）、新客户新产品随附工艺预防措施

19、表，以加工避免错误；（3）随附钣金及数控所需疑难、复杂零件展开图；（4）为钣金设计的焊接或配孔工装直接写入料单，并配发相关图纸；（5）如果零件有二次开孔的必须在料单中注明；（6）对同一合同中的特殊材料（不锈钢板、普通铝板、防锈铝板、磨花铝板、耐指纹板、覆铝锌板等）应汇总张数并核对重量公式；（7）如果合同中有特殊要求的零件一定要在工艺路线一栏注明或在工艺预防措施表中特别提示； （8）图纸中有印字和粘模拟线的应在工艺路线中注明，安排在成品装配前喷涂工序后； （9）料单材料栏的长宽尺寸只允许在小数点后保留最多一位数，如：允许87.7，不允许87.75。3）.基本内容的填写：1）基本内容包括：图号、名

20、称、料厚、材料、料长、料宽、台用量、投料量、重量、面积、工艺路线等内容。2）内容的填写要求：图号、名称、料厚、材料等应按图纸所提供内容进行填写。料长、料宽：指零件的展开料尺寸或出大料时的大料尺寸。台用量：指一面产品中该零件的总用量。投料量：指本合同（如：2面、50面等）中加工该零件所需的材料数量，为台用量的倍数（或大料量），可用公式计算，如：G8*2（G：台用量所在的列代码；8：台用量所在的行代码；2：本合同面数）。重量（Kg）：等于料厚*料长*料宽*投料量*比重/1000000，如：D7*E7*H7*7.85/1000000（代码为对应项的行列代码，钢的比重是7.85）。面积：料长*料宽*投

21、料量*2/1000000（三角形件不用乘2，角钢、槽钢用特殊公式），如：E7*F7*H7*2/1000000（代码为对应项的行列代码）。工艺路线：指工件加工流转所需经过的工序，如：备料-塔冲-折弯-钣金焊接-喷涂-成品。钣金加工工艺介绍1 简介1.1 简介 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。 本规范阐述每一种加工方式所要注意的工艺要求。 1.2 关键词钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接2 下料下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。 钣金下料方式主要为数冲和

22、激光切割2.1 数冲是用数控冲床加工，板材厚度加工范围为 冷扎板、热扎板 小于或等于3.0mm,铝板 小于或等于4.0mm，不锈钢 小于或等于2.0mm2.2 冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。图2.2.1 冲孔形状示例材料圆孔直径b矩形孔短边宽b高碳钢1.3t1.0t低碳钢、黄铜1.0t0.7t铝0.8t0.5t* t为材料厚度，冲孔最小尺寸一般不小于1mm。* 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。表1 冲孔最小尺寸列表2.3 数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。当冲孔边缘

23、与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。图2.3.1 冲裁件孔边距、孔间距示意图2.4 折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离2.5 螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。 表2 用于螺钉、螺栓的过孔 *要求钣材厚度th。表3 用于沉头螺钉的沉头座及过孔*要求钣材厚度th。表4 用于沉头铆钉的沉头座及过

24、孔2.6 激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板 热扎板 小于或等于20.0mm, 不锈钢 小于10.0mm 。其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是无法加工成形，网孔件不宜用此方式加工，加工成本高！3 折弯3.1 折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。公司常用材料的最小弯曲半径见下表。序号材 料最小弯曲半径108、08F、10、10F、DX2、SPCC

25、E1-T52、0Cr18Ni9、1Cr18Ni9、1Cr18Ni9Ti、1100-H24、T20.4t215、20、Q235、Q235A、15F0.5t325、30、Q2550.6t41Cr13、H62(M、Y、Y2、冷轧)0.8t545、501.0t655、601.5t765Mn、60SiMn、1Cr17Ni7、1Cr17Ni7-Y、1Cr17Ni7-DY、SUS301、0Cr18Ni9、SUS3022.0tl 弯曲半径是指弯曲件的内侧半径,t是材料的壁厚。l t为材料壁厚，M为退火状态，Y为硬状态，Y2为1/2硬状态。 表5 公司常用金属材料最小折弯半径列表3.2 弯曲件的直边高度3.2

26、1 一般情况下的最小直边高度要求弯曲件的直边高度不宜太小，最小高度按（图4.2.1）要求：h2t。 图4.2.1.1 弯曲件的直边高度最小值3.2.2 特殊要求的直边高度如果设计需要弯曲件的直边高度h2t,，则首先要加大弯边高度，弯好后再加工到需要尺寸；或者在弯曲变形区内加工浅槽后，再折弯（如下图所示）。图4.2.2.1 特殊情况下的直边高度要求3.2.3 弯边侧边带有斜角的直边高度当弯边侧边带有斜角的弯曲件时（图4.2.3），侧面的最小高度为：h=（24）t3mm图4.2.3.1 弯边侧边带有斜角的直边高度3.3 折弯件上的孔边距孔边距：先冲孔后折弯，孔的位置应处于弯曲变形区外，避免弯曲时

27、孔会产生变形。孔壁至弯边的距离见表下表。表6 折弯件上的孔边距 3.4 局部弯曲的工艺切口3.4.1 折弯件的弯曲线应避开尺寸突变的位置局部弯曲某一段边缘时，为了防止尖角处应力集中产生弯裂，可将弯曲线移动一定距离，以离开尺寸突变处（图4.4.1.1 a)，或开工艺槽（图4.4.1.1 b)，或冲工艺孔（图4.4.1.1 c) 。注意图中的尺寸要求：SR ；槽宽kt；槽深L t+R+k/2。 图4.4.1.1 局部弯曲的设计处理方法3.4.2 当孔位于折弯变形区内，所采取的切口形式当孔在折弯变形区内时，采用的切口形式示例（图4.4.2.1）图4.4.2.1 切口形式示例3.5 带斜边的折弯边应避

28、开变形区 图4.5.1 带斜边的折弯边应避开变形区3.6 打死边的设计要求 打死边的死边长度与材料的厚度有关。如下图所示，一般死边最小长度L3.5t+R。 其中t为材料壁厚，R为打死边前道工序（如下图右所示）的最小内折弯半径。图4.6.1 死边的最小长度L3.7 设计时添加的工艺定位孔为保证毛坯在模具中准确定位，防止弯曲时毛坯偏移而产生废品，应预先在设计时添加工艺定位孔，如下图所示。特别是多次弯曲成形的零件，均必须以工艺孔为定位基准，以减少累计误差，保证产品质量。图4.7.1 多次折弯时添加的工艺定位孔3.8 标注弯曲件相关尺寸时，要考虑工艺性 图4.8.1 弯曲件标注示例 如上图所示所示，

29、a）先冲孔后折弯，L尺寸精度容易保证，加工方便。b）和c)如果尺寸L精度要求高，则需要先折弯后加工孔，加工麻烦。3.9 弯曲件的回弹影响回弹的因素很多，包括：材料的机械性能、壁厚、弯曲半径以及弯曲时的正压力等。3.9.1 折弯件的内圆角半径与板厚之比越大，回弹就越大。3.9.2 从设计上抑制回弹的方法示例弯曲件的回弹，目前主要是由生产厂家在模具设计时，采取一定的措施进行规避。同时，从设计上改进某些结构促使回弹角简少如下图所示：在弯曲区压制加强筋，不仅可以提高工件的刚度，也有利于抑制回弹。图4.9.2.1 设计上抑制回弹的方法示例4 拉伸4.1 拉伸件底部与直壁之间的圆角半径大小要求如下图所示，

30、拉伸件底部与直壁之间的圆角半径应大于板厚，即r1t 。为了使拉伸进行得更顺利，一般取r1=(35)t，最大圆角半径应小于或等于板厚的8倍，即r18t。图5.1.1 拉伸件圆角半径大小4.2 拉伸件凸缘与壁之间的圆角半径拉伸件凸缘与壁之间的圆角半径应大于板厚的2倍，即r22t，为了使拉伸进行得更顺利，一般取r2=(510)t，最大凸缘半径应小于或等于板厚的8倍，即r28t。（参见图5.1.1） 4.3 圆形拉伸件的内腔直径圆形拉伸件的内腔直径应取D d+10t，以便在拉伸时压板压紧不致起皱。（参见图5.1.1）4.4 矩形拉伸件相邻两壁间的圆角半径矩形拉伸件相邻两壁间的圆角半径应取r3 3t，为

31、了减少拉伸次数应尽可能取r3 H/5，以便一次拉出来。图5.4.1 矩形拉伸件相邻两壁间的圆角半径4.5 圆形无凸缘拉伸件一次成形时，其高度与直径的尺寸关系要求圆形无凸缘拉伸件一次成形时，高度H和直径d之比应小于或等于0.4，即H/d 0.4，如下图所示。图5.5.1 圆形无凸缘拉伸件一次成形时，高度与直径的尺寸关系4.6 拉伸件设计图纸上尺寸标注的注意事项拉伸件由于各处所受应力大小各不相同，使拉伸后的材料厚度发生变化。一般来说，底部中央保持原来的厚度，底部圆角处材料变薄，顶部靠近凸缘处材料变厚，矩形拉伸件四周圆角处材料变厚。 4.6.1 拉伸件产品尺寸的标准方法在设计拉伸产品时，对产品图上的

32、尺寸应明确注明必须保证外部尺寸或内部尺寸，不能同时标注内外尺寸。4.6.2 拉伸件尺寸公差的标注方法拉伸件凹凸圆弧的内半径以及一次成形的圆筒形拉伸件的高度尺寸公差为双面对称偏差，其偏差值为国标(GB)16级精度公差绝对值的一半，并冠以号。5 成形5.1 加强筋在板状金属零件上压筋，有助于增加结构刚性，加强筋结构及其尺寸选择参见表6。表7 加强筋结构及尺寸选择5.2 打凸间距和凸边距的极限尺寸打凸间距和凸边距的极限尺寸按下表选取。表8 打凸间距和凸边距的极限尺寸5.3 百叶窗百叶窗通常用于各种罩壳或机壳上起通风散热作用，其成型方法是借凸模的一边刃口将材料切开，而凸模的其余部分将材料同时作拉伸变形

33、形成一边开口的起伏形状。百叶窗的典型结构参见图6.3.1。 图6.3.1 百叶窗的结构百叶窗尺寸要求：a4t；b6t；h5t；L24t；r0.5t。5.4 孔翻边孔翻边型式较多，本规范只关注要加工螺纹的内孔翻边，如图6.4.1所示。 图6.4.1 带螺纹孔的内孔翻边结构示意图螺 纹材料厚度t翻边内孔D1翻边外孔d2凸缘高度h预冲孔直径D0凸缘圆角半径RM30.82.553.381.61.90.613.251.62.20.53.381.81.93.5221.23.381.9220.63.52.161.51.53.52.41.70.75M413.354.4622.30.51.24.351.922

34、70.64.52.162.34.652.41.51.54.462.42.50.754.652.71.824.562.22.41M51.24.255.62.430.61.55.462.42.50.755.62.735.7532.525.533.22.415.753.62.72.55.7543.11.25M61.55.17.033.60.7526.73.24.217.03.63.67.342.52.57.042.81.257.34.5337.04.83.41.5表9 带螺纹孔的内孔翻边尺寸参数6 焊接6.1 焊接方法的分类焊接方法主要有电弧焊、电渣焊、气焊、等离子弧焊、熔化焊、压力焊、钎焊，钣金产品焊接主要为电弧焊、气焊。6.2 电弧焊具有灵活、机动，适用性广泛，可进行全位置焊接；所用设备简单、耐用性好、维护费用低等优点。但劳动强度大，质量不够稳定，决定于操作者水平。 适用焊接3mm以上的碳钢、低合金钢、不锈钢和铜、铝等非铁合金6.3 气焊火焰温度和性质可以调节，于弧焊热源比热影响区宽，热量不如电弧集中，生产率低 应用于薄壁结构和小件的焊接，可焊钢，铸铁，铝，铜及其合金，硬质合金等、31
