锁相环设计与MATLAB仿真.doc

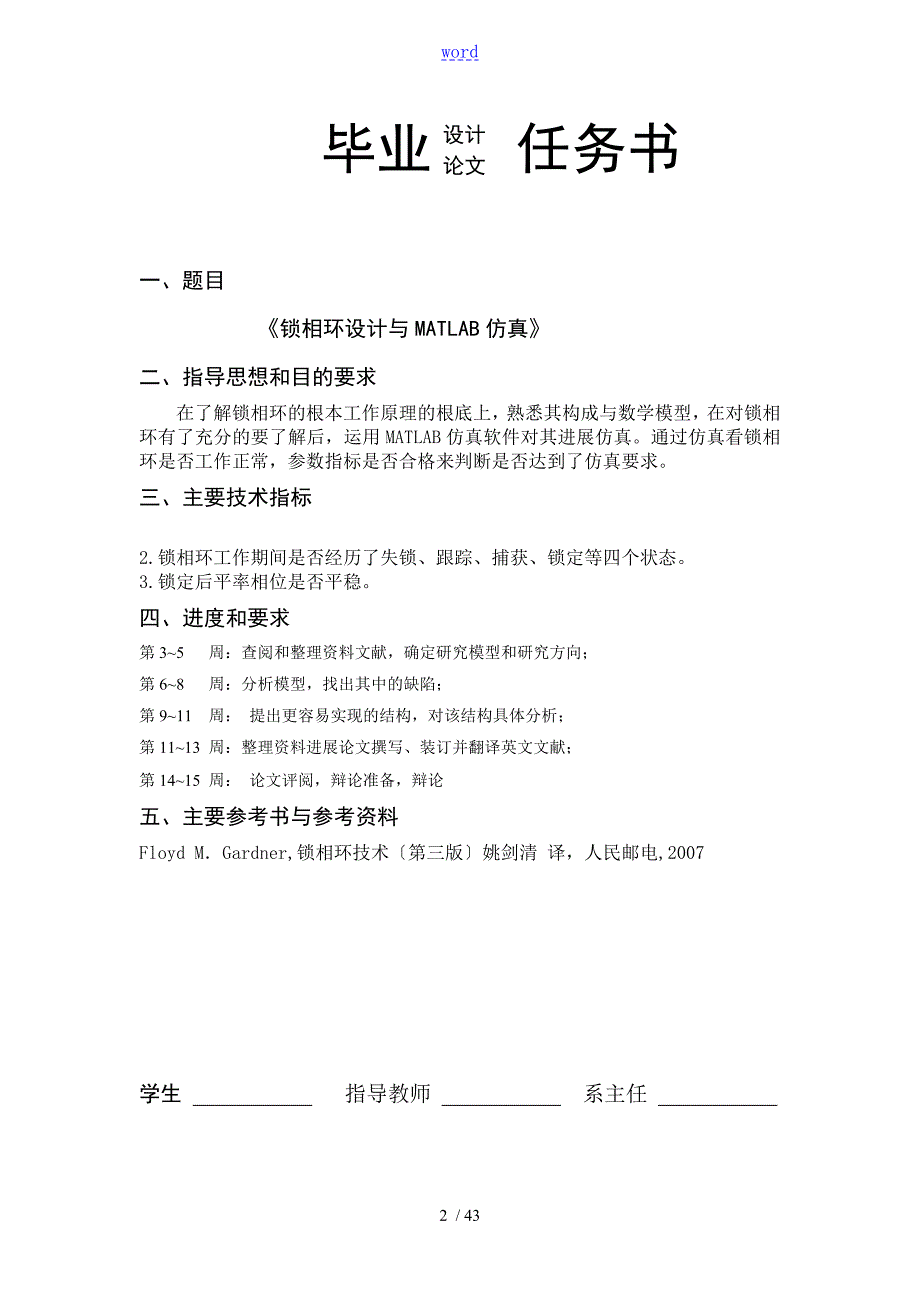

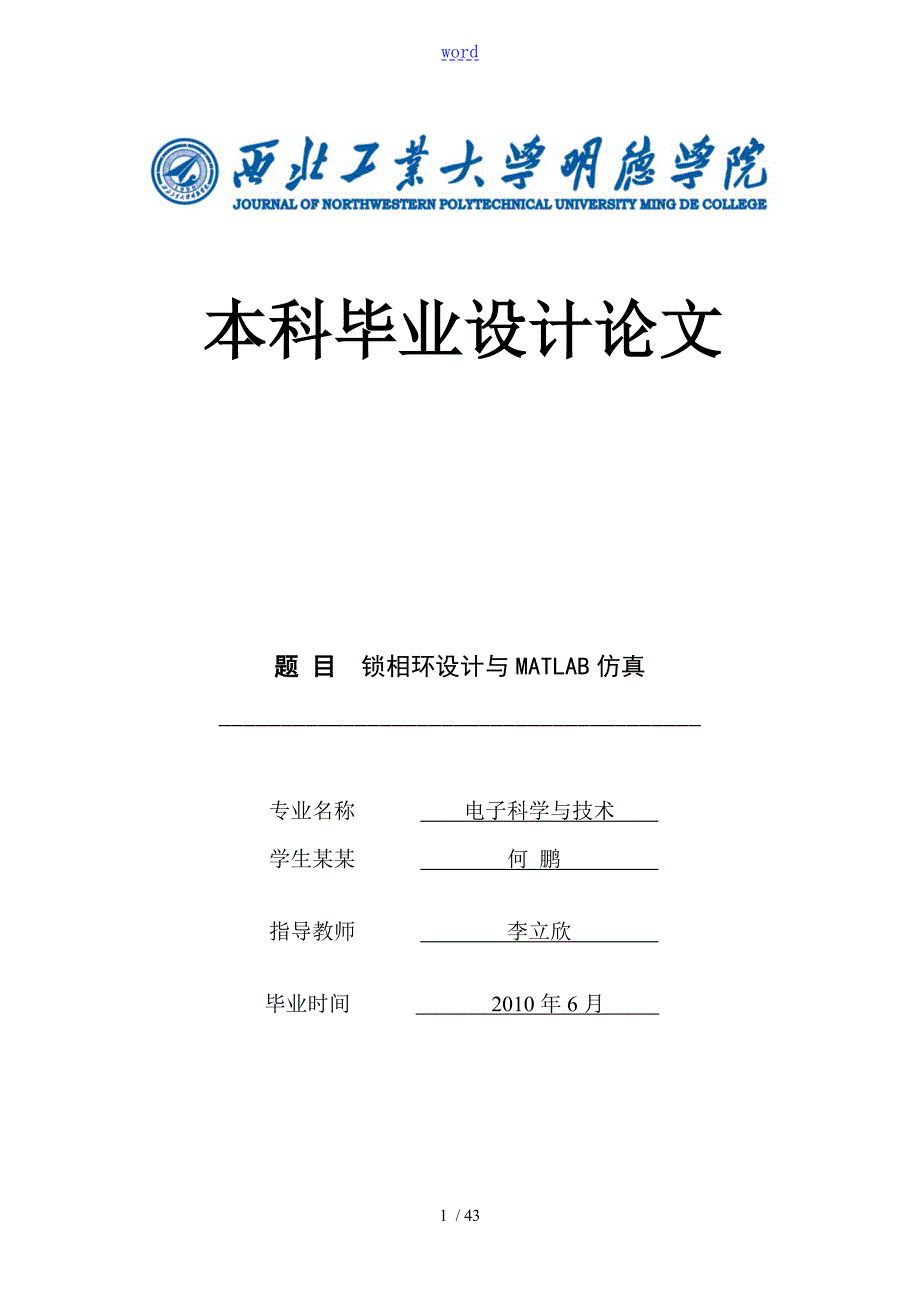

1、word本科毕业设计论文题 目 锁相环设计与MATLAB仿真 _专业名称 电子科学与技术 学生某某 何 鹏 指导教师 李立欣 毕业时间 2010年6月 设计论文 毕业 任务书一、题目 锁相环设计与MATLAB仿真二、指导思想和目的要求在了解锁相环的根本工作原理的根底上，熟悉其构成与数学模型，在对锁相环有了充分的要了解后，运用MATLAB仿真软件对其进展仿真。通过仿真看锁相环是否工作正常，参数指标是否合格来判断是否达到了仿真要求。三、主要技术指标2.锁相环工作期间是否经历了失锁、跟踪、捕获、锁定等四个状态。3.锁定后平率相位是否平稳。四、进度和要求第35 周：查阅和整理资料文献，确定研究模型和研

2、究方向；第68 周：分析模型，找出其中的缺陷；第911 周： 提出更容易实现的结构，对该结构具体分析；第1113 周：整理资料进展论文撰写、装订并翻译英文文献；第1415 周： 论文评阅，辩论准备，辩论五、主要参考书与参考资料Floyd MGardner,锁相环技术第三版姚剑清 译，人民邮电,2007学生 _ 指导教师 _ 系主任 _ 目 录中文摘要 3英文摘要 4前言 6第一章 绪论711 锁相环的开展与国内外研究现状712 本文的主要内容组织9第二章 锁相环的根本理论10 2.1锁相环的工作原理 11 2.1.1鉴相器 11 2.1.2 低通滤波器13 2.1.3 压控振荡器1515 2.

3、3锁相环的非线性工作性能分析 17181819202121222223 本章小结23第三章锁相环的噪声分析24锁相环的输入噪声24 3.2压控振荡器的噪声24 3.3相位噪声的抑制2627第四章 二阶锁相环仿真与结果2828程序代码2834本章小结36结 论38致谢39参考文献40毕业设计小结41 摘 要 锁相环电路是使一个特殊系统跟踪另外一个系统，更确切的说是一种输出信号在频率和相位上能够与输入参考信号同步的电路，它是模拟与数模混合电路中的一个根本的而且是非常重要的模块。由于锁相环具有捕获、跟踪和窄带滤波的作用，因此被应用在通信、微处理器、以与卫星等许多领域。锁相环是通信电路里时钟电路的一个

4、重要模块。本文详细介绍了锁相环设计中所涉与的各项指标计。论文首先对锁相环的开展历史和研究现状做了介绍，然后从其根本工作原理出发，以传统锁相环的结构为根底，得到了锁相环的数学模型，对锁相环的跟踪性能、捕获性能、稳定性以与噪声性能等各种性能进展了分析，对锁相环的各项指标参数进展了详细推导，得出了锁相环数学分析的结论。本文详细描述了锁相环的整体电路以与鉴频鉴相器、环路滤波器、压控振荡器、分频器等电路模块。在分析和设计的同时，也采用MATLAB软件对电路进展了仿真。由于MATLAB仿真软件适合多学科、多种工作平台且功能强大、界面友好、方便快捷、语言自然并且开放性强的大型优秀应用软件，已经也已成为国内外

5、高等院校高等数学、数值分析、数字信号处理、自动控制理论以与工程应用等课程的根本教学工具。使用Matlab对锁相环仿真的实现是方便快捷的。仿真结果明确，锁相环电路达到了设计指标要求。关键词：锁相环，仿真，MATLAB Abstract Phase-locked loop circuit is to make a special system to track another system, more precisely, an output signal in the frequency and phase reference signal can be synchronized with th

6、e input circuit, which is the analog and digital-analog hybrid circuit is very important module. As the PLL has acquisition, tracking and narrowband filtering role, so it is used in munications, microprocessors, and satellite and many other fields. PLL clock circuit of the munication circuit is an i

7、mportant module.This paper describes the design of PLL indicators of dollars involved .Firstly the history of the PLL and the current research have been described, and then from the basic working principle, the structure of the traditional PLL based on a mathematical model has been phase-locked loop

8、 the tracking performance of the PLL capture the performance, stability and noise performance and other performance analysis of the indicators on the PLL parameters detailed derivation, mathematical analysis of the findings of a PLL. This paper describes the overall PLL circuit and frequency discri

9、minator phase detector, loop filter, VCO, frequency divider circuit module, etc. In the analysis and design, but also by MATLAB software circuit simulation. As the MATLAB simulation software for multi-disciplinary, multi-working platform and powerful, friendly interface, convenient, natural and open

10、 and strong language of large outstanding applications, has also bee a domestic and international institutions of higher learning higher mathematics, numerical analysis, digital signal processing, automatic control theory and engineering applications of basic teaching tool for courses. Simulation us

11、ing Matlab implementation of the PLL is convenient. Simulation results show that the phase-locked loop circuit to the design requirements.Keywords：PLL, Simulation, MATLAB前 言 锁相环(PLL)是一个能够跟踪输入信号相位的闭环自动控制系统。它在无线电技术的各个领域得到了很广泛的应用。最初，DeBellescize于1932年提出同步检波理论，首次公开发表了对锁相环路的描述，但并未引起普遍关注。直至1947年，锁相环路才第一次应

12、用于电视接收机水平和垂直扫描的同步。从此，锁相环路开始得到了应用。由于技术上的复杂性以与较高的本钱，应用锁相环路的领域主要集中于航天方面，包括轨道卫星的测速定规和深空探测等。性能要求较高的精细测量仪器和通信设备有时也用到它。到70年代，随着集成电路技术的开展，逐渐出现了集成的环路部件、通用单片集成锁相环路以与多种专用集成锁相环路，锁相环逐渐变成了一个本钱低、使用简单的多功能组件，这就为锁相技术在更广阔的领域应用提供了条件。随着数字技术的开展，相应出现了各种数字锁相环，它们在数字信号传输的载波同步、位同步、相干解调等方面发挥了重要的作用。 在锁相环的开发、设计研究领域，目前已经探索出多种途径。L

13、indsey和Chie 讲述了到1981年他们在该领域出色完成的理论研究和实验工作。不过，大量的研究都致力于通过不同的方式实现环路鉴相器的机械化，而对于环路滤波器的设计研究如此较少。典型的设计方法只是简单地实现了在模拟锁相环中应用广泛的离散式环路滤波器。这种方法存在缺陷，因为在设计过程中没有考虑到在任何采样数据系统中都固有的计算延迟。这些延迟会使环路带宽比根据连续时间方程计算出的结果更宽，指定带宽和动态下的稳态相位误差也会更大，进而降低整个环路的稳定性。 长久以来，锁相环一直是相位相干通信系统的基石。模拟锁相环一直占据着统治地位。随着微电子学领域的快速开展，具备巨大优势的数字化系统开始取代相应

14、的模拟系统。目前的趋势是用数字化方式设计和实现锁相环。第一章 绪 论11 锁相环的开展与国内外研究现状 锁相环(PLL-Phase Locked L00P)是自动频率控制和自动相位控制技术的融合。人们对锁相环的最早研究始于20世纪30年代，其在数学理论方面的原理，30年代无线电技术开展的初期就己出现。1930年建立了同步控制理论的根底，1932年法国工程师贝尔赛什(Bellescize)发表了锁相环路的数学描述和同步检波论，第一次公开发表了对锁相环路的数学描述【1】。锁相技术首先被用在同步接收中，为同步检波提供一个与输入信号载波同频的本地参考信号，同步检波能够在低信噪比条件下工作，且没有大信号

15、检波时导致失真的缺点，因而受到人们的关注，但由于电路构成复杂以与本钱高等原因，当时没有获得广泛应用。 到了1943年锁相环路第一次应用于黑白电视接收机水平同步电路中，它可以抑制外部噪声对同步信号的干扰，从而防止了由于噪声干扰引起的扫描随机触发使画面抖动的象，使荧光屏上的电视图像稳定清。随后，在彩色电视接收机中锁相电路用来同步彩色脉冲串。从此，锁相环路开始得到了应用，迅速开展。五十年代，随着空间技术的开展，由杰费(Jaffe)和里希廷(Rechtin)研制成功利用锁相环路作为导弹信标的跟踪滤波器，他们第一次发表了含有噪声效应的锁相环路线性理论析文章，并解决了锁相环路最优设计化问题【2】。空间技术

16、的开展促进了人们对锁相环路与其理论的进一步探讨，极大地推动了锁相技术的开展。六十年代初，维特比(Viterbi)研究了无噪声锁相环路的非线性理论问题， 发表了相干通信原理的论文。最初的锁相环都是利用分立元件搭建的，由于技术和本钱方面的原因，所以当时只是用于航天、航空等军事和精细测量等领域。集成电路技术出现后，直到1965年左右，随着半导体技术的开展，第一块锁相环芯片出现之后【3】，锁相环才作为一个低本钱的多功能组件开始大量应用各种领域。最初的锁相环是纯模拟的(APLL)，所有的模块都由模拟电路组成，它大多由四象限模拟乘法器来构建环路中的鉴相器，环路滤波器为低通滤波器(由电阻R电容C组成)，压控

17、振荡器的结构多种多样。由于APLL在稳定工作时，各模块都可以认为是线性工作的，所以也称为线性锁相环LPLL(Linear Phasehckedbop)。APLL对正弦特性信号的相位跟踪非常好，它的环路特性主要由鉴相器的特性决定。其主要用于对信号的调制。 70年代，林特赛(Undsy)和查理斯(Chanes)在做了大量实验的根底上进展了有噪声的一阶、二阶与高阶PLL的非线性理论分析。随着人们对锁相技术的理论和应用进展的深入广泛的研究，伴随着数字电路的开展，鉴相器局部开始由数字电路代替，其它局部仍为模拟电路，这种锁相环就是最初的数字锁相环(DPLL)，准确的名称为数模混合锁相环(Mixed-sin

18、gle PLL)。随着数模混合锁相环技术和理的不断开展和完善，其成为了锁相环的主流。现在随着通信行中对低本钱、低功耗、大带宽、高数据传输速率的需求， 集成电路不断朝着高集成度、低功耗的方向开展【4】。低功耗、高工作频率、低电压的锁相环设计中，主要的挑战是设计适宜的压控振荡器和高频率的分频器，针对这方面的研究，设计师们不断提出不同的技术，如压控振荡器和分频器由原来的串接改为堆叠结构、DH-PLL结构等，随着设计人员的不断努力，锁相坏的性能不断提高，现在已经有工作频率达50GHz的锁相环，同时也在通信和航空航天等领域中发挥着越来越重要的作要。国外自第一个锁相环集成产品问世以来，几十年问开展极为迅速

19、产品种类繁多，工艺日新月异。目前，除某些特殊用途的锁相环路外，几乎全部集成了，已生产出数百个品种。现在，锁相技术己经成为一门系统的理论科学，它在通信、雷达、航天、精细测量、计算机、红外、激光、原子能、立体声、马达控制以与图像等技术部门获得了广泛的应用。 美国国家半导体Nation Semi Conductor于2003年6月宣布推出的LMx243x系列锁相环芯片，其操作频率高达3GHz以上，适用于无线局域网、5.8GHz室内无绳、移动与基站等应用方案。低功耗、超低的相位噪声(正常化相位噪音可达到219dBcmz)使其突显优势。国内的浩凯微电子(某某)某某于2007年底研发出具有完全自主知识产

20、权的高性能时钟锁相环IP系列产品，目前该系列产品已经过MPW硅验证。该锁相环系列采用全新的结构，独特的电荷泵和差分VCO的设计，可以抑制电源和衬底噪声对VCO的影响以确保PLL有非常低的噪声，差分VCO的独特设计可以输出时钟维持50占空比且与VCO同频，由于不需要倍频振荡，VCO本身的功耗可降为常规设计的四分之一，有效降低了功耗。相比国外而言，我国国内的IC设计水平相比照拟落后，模拟设计环节更是薄弱，PLL的技术几乎被国外垄断，国内很少有企业掌握高性能PLL核心技术， 产品更是少。CPPLL作为应用最广泛的一种锁相环，虽然它的理论己经比拟成熟，但是它的设计与实现涉与到信号与系统、集成电子学、版

21、图、半导体工艺和测试等方面，难度比拟大。12 本文的主要内容组织 第一章对锁相环的开展和国内外研究现状进展了介绍，说明了本课题研究的重要意义。 第二章介绍了锁相环的根本原理，介绍了锁相环的根本构成、数学模型、工作状态与、信号流程应用与信号流程。 第三章分析了了锁相环噪声的产生原因，并在数学模型上作了说明，并给出了设计建议。 第四章是二阶环仿真源程序代码与仿真结果。第二章 锁相环的根本理论锁相环作为一个系统，主要包含三个根本模块：鉴相器(Phase Detector：PD)、低通滤波器(LowPass Filter：LPF)，亦即环路滤波器(L00P Filter：LF)，和压控振荡器(Volt

22、age Controlled Oscillator：VCO)。这三个根本模块组成的锁相环为根本锁相环，亦即线形锁相环(LPLL)，如图21所示。 当锁相环开始工作时，输入参考信号的频率与压控振荡器的固有振荡频率总是不一样的，即，这一固有频率差必然引起它们之间的相位差不断变化，并不断跨越角。由于鉴相器特性是以相位差为周期的，因此鉴相器输出的误差电压总是在某一X围内摆动。这个误差电压通过环路滤波器变成控制电压加到压控振荡器上，使压控振荡器的频率趋向于参考信号的频率，直到压控振荡器的频率变化到与输入参考信号的频率相等，并满足一定条件，环路就在这个频率上稳定下来。两个频率之间的相位差不随时间变化而是一

23、个恒定的常数，这时环路就进入“锁定状态。当环路已处于锁定状态时，如果输入参考信号的频率和相位发生变化，通过环路的控制作用，压控振荡器的频率和相位能不断跟踪输入参考信号频率的变化而变化，使环路重新进入锁定状态，这种动态过程称为环路的“跟踪过程。而环路不处于锁定和跟踪状态，这个动态过程称为“失锁过程。 从上述分析可知，鉴相器有两个主要功能：一个是频率牵引，另一个是相位锁定。实际中使用的锁相环系统还包括放大器、分频器、混频器等模块，但是这些附加的模块不会影响锁相环的根本工作原理，可以忽略。2.1 锁相环的工作原理 锁相环作为一个系统，主要包含三个根本模块：鉴相器【4】、低通滤波器，亦即环路滤波器，和

24、压控振荡器。在本节首先分析鉴相器、环路滤波器和压控振荡器.2.1.1 鉴相器 锁相环中的鉴相器PD通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图示： 图2.2 模拟鉴相器电路鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为： 2.1 2.2式中的为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。如此模拟乘法器的输出电压为： 2.3鉴相器的传输特性为：图2.3 鉴相器的传输特性鉴相器有两个主要功能：一个是频率牵引，另一个是相位锁定。实际中使用的锁相环系统还包括放大器、分频器、混频器等模块，但是这些附的模块不会影响锁相环的根本工作

25、原理，可以忽略。鉴相器的电路种类很多，大致可以分为四种常用类型： 1.乘法鉴相器。一般应用在模拟锁相环(LPLL)中，即线性锁相环，鉴相的X围是+90，-90； 2.异或门鉴相器。较多应用于数字锁相环中，鉴相X围同为+90，-90中，要考虑鉴相器输入的两个信号是对称的还是非对称的，如是非对称还要考虑其对PLL增益与锁相宽度的影响； 3.JK触发器型鉴相器。这种鉴相器由边沿触发，利用边沿间的间隔进展鉴相，相位误差为+180，-l80； 4.鉴频鉴相器(phasefrequency detector)。其优势就在于失锁时，它的角频率容易描述。这种角频率的描述就可以实现鉴频的功能。鉴相X围为+360

26、360。2.1.2 低通滤波器 低通滤波器LF的将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压。即为： 2.4式中的为输入信号的瞬时振荡角频率，和分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为： 即 (2.5)如此，瞬时相位差为 (2.6)对两边求微分，可得频差的关系式为： (2.7)上式等于零，说明锁相环进入相位锁定的状态，此时输出和输入信号的频率和相位保持恒定不变的状态，为恒定值。当上式不等于零时，说明锁相环的相位还未锁定，输入信号和输出信号的频率不等，随时间而变。其数学模型为：图2.4 环路滤波器模型环路滤波器的分类：1.RC积分

27、滤波器。这是结构最简单的低通滤波器，它具有低通特性，且相位滞后。当频率很高的时候，幅度趋于零，相位滞后接近于； 2.无源比例积分滤波器；3.有源比例积分滤波器。它由运算放大器组成，高增益的有源比例积分滤波器又称为理想积分滤波器。2.1.3 压控振荡器 压控振荡器VCO【6】的压控特性如图示：该特性说明压控振荡器的振荡频率以为中心，随输入信号电压线性地变化，变化的关系如下： 2.8 上式说明当随时间而变时，压控振荡器VCO的振荡频率也随时间而变，锁相环进入“频率牵引，自动跟踪捕捉输入信号的频率，使锁相环进入锁定的状态，并保持的状态不变。22锁相环的工作状态锁相环有四种工作状态，即锁定状态、失锁状

28、态、捕获过程和跟踪过程【7】。 1.锁定状态：整个环路己经达到输入信号相位的稳定状态。它指输出信号相位等于输入信号相位或者是两者存在一个固定的相位差，但频率相等。在锁定状态时，压控振荡器的电压控制信号接近平缓。 2.失锁状态：环路的反应信号与锁相环输入信号的频率之差不能为零的稳状态。当环路的结构设计有问题，或者是输入信号超出了锁相环的应用X围的时候都会进入失锁状态。这个状态意味着坏路没有正常工作。 3.捕获过程：指环路由失锁状态进入锁定状态的过程。这个状态明确环路已经开始进入正常工作，但是还没有达到锁定的稳态。此过程应该是一个频率和相位误差不断减小的过程。 4.跟踪过程：是指在PLL环路处于锁

29、定状态时，假设此时输入信号频率或相位因其它原因发生变化，环路能通过自动调节，来维持锁定状态的过程。由于输入信号频率或者相位的变化引起的相位误差一般都不大，环路可视作线性系统。PLL的这四种状态中，前两个状态称为静态，后两个状态称为动态【8】。优秀的设计可以使PLL在上电后立刻进入捕获状态，从而快速锁定。 一般用四个参数指标来描述PLL的系统频带性能： 1.同步带：它指的是环路能保持静态锁定状态的频率X围。当环路锁定时，逐步增大输入频率，环路最终都能保持锁定的最大输入固有频差。 2.失锁带：锁相环路稳定工作时的动态极限。也就是说PLL在稳定工作状态时，输入信号的跳变要小于这个参数，PLL才能快速

30、锁定。假设输入信号的跳变大于该参数而小于捕获带，如此环路还是能锁定，但是需要较长的时间。 3.捕获带：只要反应信号和输入信号的频差在这一X围内，环路总会通过捕获而再次锁定，随着捕获过程的进展，反应信号的频率向着输入信号频率方向靠近，经过一段时间后，环路进入快捕带过程，最终达到锁定。 4.快捕带：在此频差X围内，环路不需要经历周期跳跃就可达到锁定，实现捕获过程。【5】 当相关频率变化比拟小时，相位误差e大小将与频率的变换量成比例。而如果频率偏移达到某一特定值时，稍有变换PLL将失去捕获相位的能力，最终失锁。这一特定值就称作PLL的同步带。这个频率X围也称作PLL稳定的静态极限X围。在失锁时，相位

31、误差将无限增加下去，同步带内，信号的捕获时间也是最长的。捕获的稳定性也较差。 频率阶跃信号作为输入信号进入PLL时(时刻频率阶跃的大小是)，如果此阶跃信号引起PLL的失锁，那么就称这个频率阶跃值为锁出频率值，这个X围叫做锁相环出锁频率。这个阶跃信号频差值小于PLL的同步带。在这里，同步带可以看作是频率缓慢变化到此X围使锁相环失锁的极值；而出锁频率是突然变化到此阶跃值而引起PLL失锁。而且出锁X围也可以理解为PLL稳定的动态X围，在频率阶跃信号的跳变不超过出锁X围时PLL是满足稳定条件的。如果有一频差值使得平均相位误差的斜率变小，且VCO输出的频率值会越来越接近输入信号的频率，最终环路系统将重新

32、锁定，这一关键值称作入锁频率。 假设输入信号频率与输出信号频率的偏移量低于捕获带，如此PLL将要锁定。这个过程称作快捕过程，它快于入锁过程，而这个捕获X围也小于入锁X围。PLL捕获的过程包含频率捕获与相位捕获两个过程，通常频率捕获过程所需要的时间称为频率捕获时间(或频率牵引时间)；相位捕获过程所需要的时间称为快捕时间(或相位捕获时间)。一般频率捕获时间总是大于相位捕获时间的，所以常说的捕获时间就是指频率捕获时间，不考虑相位捕获时间的影响。23锁相环的非线性工作性能分析 当锁相环的相位误差大于时，正弦鉴相器将不再能够线性化，环路成为非线性系统，其非线性性能表现为以下三种情况：已处于锁定状态的锁相

33、环,当输入信号频率或压控振荡器自由振荡频率变化过大或变化速度过快时，使环路相位误差增大到鉴相器的非线性区，这种非线性环路的性能为非线性跟踪性能【9】；从接通到锁定的捕获过程中，相位误差的变化X围是很大的，环路处于非线性状态；失锁状态时环路的频率牵引现象。231跟踪性能 环路非线性跟踪性能指标包括稳态相位误差见、同步带和最某某步扫描速，在这里从环路动态方程对其进展分析。输入固定频率信号的条件下，锁相环路的动态方程可变为： 2.9 环路锁定时瞬时相差等于零，且鉴相器输出误差信号和压控振荡器控制信号均为直流，由此可得环路的稳态相位误差为： 2.10为环路滤波器的直流增益。理想二阶环的，其稳态相位误差

34、为：对于已经锁定的环路，缓慢增加其固有频率，环路如果还能保持锁定，如此有解。使上式有解的环路固有频差的最大值就是环路的同步带，即： 2.11如此可得理想二阶环路的同步带： 2.12上式2.12成立的前提是环路滤波器和压控振荡器都有无限大的线性工作X围，这是不符合实际的。理想二阶环的同步带是有限的，它往往受限于压控振荡器的最大控制X围。理想二阶环可以跟踪频率斜升信号，其稳态相位误差为。加大频率斜升信号的斜率R，就可能使环路进入非线性跟踪状态。进一步加大R，环路就可能失锁。使环路不致失锁的尺的最大值就是最某某步扫描速率。在输入频率斜升信号的条件下有： 2.13把理想二阶坏的传输算子代入上式2.13

35、可得锁定时坏路的相位误差为： (2.14)当上式无解，意味着环路失锁，因此理想二阶环的最某某步扫描速率为： 2.15 232捕获性能 实际工作过程中，锁相环初始状态往往是失锁状态。环路经由失锁进入锁定状态，需要经历一个捕获过程。捕获过程分为频率捕获和相位捕获两个过程。在相位捕获中环路相位误差不会发生周期跳跃，捕获时间比拟短，因此相位捕获也叫做快捕。与相位捕获相比，频率捕获时间较长，它构成了捕获时间的主要局部。一般而言，捕获过程中环的瞬时相差将在大X围内变化，使捕获过程表现为一种非线性现象。要想获得环路捕获性能的全部结果，需要求解环路非线性动态方程，二阶环路的动态方程是二阶非线性微分方程，在数学

36、上是无法准确求解的，只能用近似求解的方法求解。理想二阶环的方程为： 2.16设环路输入信号频率固定，如此 2.17代入并简化，可得理想二阶环轨迹方程： 2.18 由上式可得到理想二阶环的捕获特性，如下表捕获带快补带捕获时间快补时间最大捕获扫描率 实际情况中环路的捕获带不会为无穷大【10】，它受到压控振荡器最大频率X围的限制。233失锁状态 锁相环失锁时，具有频率牵引现象。当环路失锁时，环路中误差电压为上下不对称的周期性差拍信号，此差拍电压的直流分量使压控振荡器的平均频率向输入信号频率靠近，从而使环路输出信号的平均频差小于环路固有频差。24锁相环的稳定性 锁相环是一个负反应系统，要工作正常，首先

37、必须稳定，不稳定就不能实现相位的自动调节。通常的系统稳定性，是指系统在有限输入的作用下输出有限响应。 对于线形系统而言，其稳定性与输入信号的大小无关，只取决于系统传递函数极点的位置。线形系统稳定的必要和充分条件，是系统闭环传递函数的所有点都具有负实部，或者说都位于s平面的左半部。锁相环路本质是一个非线性系统，它的稳定性是一个非线性问题。非线性系统的稳定性取决于系统本身和输入。因此，通常把非线性系统的稳定性分为强干扰作用下和弱干扰作用下的稳定性问题，或者叫大稳定性和小稳定性问题。对于锁相环来说，前者相当于环路失锁而处于捕获状态，后者相当于同步状态。对于大稳定性问题，主要研究环路的捕捉问题。同步状

38、态是环路的线形工作状态，所以小稳定性问题实际上是一个线形系统的稳定性问题。判断系统稳定性的方法，通常叫巴克豪森准如此【11】。对于一个反应系统，如果其环路增益超过1，同时环路相移超过，即同时满足起振的振幅条件和位条件,那么此反应系统是不稳定的，巴克豪森准如此判断系统稳定性的条件是：或 2.19是增益临界频率，为开环增益达到0dB时的频率。相位临界频率，为开环相移达到万时的频率。对于闭环不稳定的环路必有对于闭环稳定的环路，必有TK；闭环临界的情况为。在工程中，闭环临界的稳定情况实际是不稳定的，因为实际电路中总有引起各种参数变化的因素，产生附加相移，这些都会使一个临界稳定的坏路不稳定。所以，实际使

39、用的环路不但是稳定的而且要远离临界条件。这就是“相位裕度的问题，定义为丌环增益降至OdB时开环相移量与的差值，此概念可以说明环路稳定的程度。 在实际的锁相环电路中，不可防止地存在一些寄生相移，它们引入了额外的高频极点，不利于环路的稳定性。环路相位裕度的理论值太小，考虑到寄生相移的影响，如此实际相位裕度可能更小，会使环路不稳定。25信号流程图 锁相环的原理框图如下：其工作过程如下： 1压控振荡器的输出Uo经过采集并分频； 2.输出和基准信号同时输入鉴相器； 3.鉴相器通过比拟上述两个信号的频率差，然后输出一个直流脉冲电压Ud； 4.Ud进入到滤波器里面，滤除高频成分后得到信息Ue； 5.Ue进入

40、到压控震荡器VCO里面，控制频率随输入电压线性地变化； 6.这样经过一个很短的时间，VCO的输出就会稳定于某一期望值。 锁相环广泛应用于无线领域，是其自身具有较好的特性： 1.载波跟踪特性。无论输入锁相环的信号是已调制好的或未调制的，只要信号中包有载波 频率成分就可将环路设计成一个窄带跟踪滤波器，跟踪输入信号载波成分的频率与相位变化，环路输出信号就是需要提取或复制的载波信号。这就是环路的载波跟踪特性。载波跟踪特性包含这三重含义:一是窄带。环路可以有效地滤除输入信号伴随的噪声和干扰。环路主要是利用环路滤波器的低通特性来实现输入信号的载频上的窄带带通特性的，这比制作普通的窄带带通滤波器容易得多。在

41、高载频上，用锁相环路可将通带做到几赫兹那么窄，这是普通带通滤波器难以实现的。二是跟踪。环路可以在保持窄带特性的情况下跟踪输入载波频率的漂移。普通带通滤波器的频率特性是固定的，为了能接收载频漂移的输入信号，滤波器的通带带宽必须设计漂移X围，因而无法利用窄带特性来过滤噪声与干扰。三是可将弱输入载波信号放大到强信号输出。因为环路输出的是压控振荡器的信号，它是输入弱载波信号频率与相位的真实复制品，其幅度如此比输入信号强的多。 2.调制跟踪特性。只要让环路有适当宽度的低频通带，压控振荡器输出信号的频率与相位就能跟踪输入调频或调相信号的频率与相位的变化，即得到输入角调制信号的复制品，这就是调制跟踪特性。利用环路的调制跟踪特性，可以制成角调制信号的调制器与解调器。
